2017年注册公用设备工程师（给水排水）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。
每题的备选项中只有一个符合题意）1．以下关于用水点的服务水头的描述，哪项正确？（ ）A ．从供水区域内统一的基准水平面算起，量测该用水点的测压管水柱所到达的高度B ．从该用水点接管处的管中心算起，量测该用水点的测压管水柱所到达的高度C ．从该用水点接管处的地面上算起，量测该用水点的测压管水柱所到达的高度D ．从该用水点接管处的管内顶算起，量测该用水点的测压管水柱所到达的高度【答案】C【解析】用户在用水接管地点的地面上测出的测压管水柱高度常称为该用水点的自由水压，也称为用水点的服务水头。
2．供水管网中，管段的设计计算流量为下列哪项？（ ）A ．管段的沿线流量和转输流量B ．管段的转输流量C ．管段的沿线流量D ．管段的转输流量和50%的沿线流量【答案】D【解析】以枝状网为例，“任一管段的（设计）流量等于该管段以后（顺水流方向）所有节点流量的总和”，如下图所示：题2解图 枝状网流量分配以管段4—8为例，其设计流量Q 4—8＝q 8＋q 9＋q 10。
任一节点的节点流量q 1等于与该节点相连接各管段的沿线流量q 1总和的一半，故1(48)1(89)1(810)82q q q q ---++=1(89)92q q -=1(810)102q q -=1(48)89101(89)1(810)2q q q q q q ---++=++上式中：①q 1（8—9）＋q 1（8—10）为管段8—9、8—10的沿线流量之和，等于管段4—8的转输流量；②q 1（4—8）/2为管段4—8沿线流量的一半。
3．城镇供水的两条平行输水管线之间的连通管的根数以及输水干管的管径，应按照输水干管任何一段发生故障时，仍能通过设计水量的一定比例计算确定，下列哪项比例（%）正确？（ ）A ．50B ．60C ．70D ．80【答案】C【解析】根据《室外给水设计标准》（GB 50013—2018）第7.1.3条规定，城镇供水的事故水量应为设计水量的70%。
ChinaSkills2017年全国职业院校技能大赛中职组机器人技术应用竞赛任务书选手须知:1.任务书共12页，如出现任务书缺页、字迹不清等问题，请及时向裁判示意，并进行任务书的更换。
2.竞赛任务完成过程配有1台计算机，参考资料放置在“参考资料”文件夹中。
3.参赛队应在4小时内完成任务书规定内容；选手在竞赛过程中创建的软件程序文件必须存储到“ 技能竞赛”文件夹中，未存储到指定位置的运行记录或程序文件均不予给分。
4.选手提交的试卷用竞赛场次和赛位号标识，不得出现学校、姓名等与身份有关的信息或与竞赛过程无关的内容，否则成绩无效。
5.由于参赛队人为原因导致竞赛设备损坏，以致无法正常继续比赛，将取消参赛队竞赛资格。
竞赛日期: 月____ 日竞赛场次：第__________ 场赛位号：第__________ 号竞赛平台简介“机器人应用技术”赛项（中职组）的竞赛平台为CHL-DS-01型 工业机器人PCB 异形插件工作站”如图1所示，该设备以桌面式关节型六轴串联工业 机器人为核心，在操作平台的四周合理分布有 4种不同工艺应用的工艺工具以 及涂胶单元、搬运码垛单元、异形芯片原料单元、异形芯片装配单元、视觉检 测单元、PLC 总控系统、安全光栅及操作面板等组件，如图 2所示，同时螺丝 供料机、供气系统和电源组件布置于工作站台架内部。
令 7寻丁• •廿■%4. 1工业机器人PCB 异形插件工作站除胶工具锁挥丝工具吸盘工具*图2工作站布局汽-L机觉结果 显示屛 ■aF~妥全删］癒蘇2300iii ni三三SE1亠*邑£】涂胶单元装配检测单元码垛平台E 13PLC 总控单兀」3（'||jr?yrfci工业机器人PCB异形插件工作站以3C典型产品的生产装配过程为主线,包含了涂胶、搬运码垛、视觉分拣、装配、锁螺丝、检测等工艺过程，所有涉及设备均合理布置在工作站台面上，方丿3C行业最典型的异形芯片插件工艺过零件、PCB电路板和盖板通过多样竞赛过程中：电子产品，如图3所示。
施工员设备安装专业技能模拟试题及答案2017施工员（设备安装）专业技能模拟试题及答案一、单选题(共55题)1. 对平屋顶可上人屋面，伸顶通气管应伸出屋面( A )。
A.2.0mB.1.5mC.0.6mD.1.0m2. 凡连接有大便器的排水管管径不得小于( C )。
A.50mmB.75mmC.100mmD.150mm3. 在连接( B )的大便器的塑料排水横管上宜设置清扫口。
A.一个及一个以上B.二个及二个以上C.三个及三个以上D.四个及四个以上4. 公称直径为50mm的镀锌钢管书写形式为( B )。
A.De50B.DN50C.50D.d505. 自动喷水灭火系统中，每根配水支管的最小管径为( C )。
A.DN15B.DN20C.DN25D.DN326. 小区干管和小区道路下的排水管道最小覆土厚度不宜小于( C )。
A.0.3mB.1.5mC.0.7mD.1.0m7. 自动喷水灭火系统中的水流指示器前应装( A )。
A.信号阀B.止回阀C.安全阀D.截止阀8. 水泵接合器应设在室外便于消防车接管供水地点，同时考虑在其周围( B)米范围内有供消防车取水的室外消火栓或贮水池。
A.0-15B.15-40C.40-60D.60-809. 高层建筑给水系统应竖向分区，分区最低层卫生器具配水点处的静水压不宜大于( D )MPa。
A.0.25B.0.30C.0.35D.0.4510. 流量10L/s=( B )m3/hA.3.6B.36C.1/36D.1/3.611. 室外给水管网的水量、水压在一天内任何时间均能满足建筑内部用水要求时，宜采用( A )。
A.直接给水方式B.设水泵.水箱联合给水方式C.气压给水方式D.设水箱给水方式12. 负有消防给水任务管道的最小管径，不应小于( C )mm。
A.50B.75C.100D.15013. 建筑给水硬聚氯乙烯管道的给水温度不得大于( A )。
A.45℃B.50℃C.60℃D.80℃14. 阀门型号为Z944T-1.0表示这个阀门是( C )。
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析建筑公用设备工程师考试_专业基础知识(给排水)_真题及答案_2017(60题)***************************************************************************************建筑公用设备工程师考试_专业基础知识(给排水)_真题及答案_20171.[单选题]用适线法进行水文频率计算，当发现初定的理论频率曲线上下部位于经验频率点据之下，中部位于经验频率点据之上时，调整理论频率曲线应（ ）。
A)加大离势系数CvB)加大偏态系数CsC)减小偏态系数CsD)加大均值x答案:B解析:2.[单选题]某河某站有24年实测径流资料，选择线型为P-Ⅲ型，经频率计算已求得年径流深均值为667mm，Cv＝0.32，Cs＝2Cv，则P＝90%的设计年径流深为（ ）。
A)563mmB)413mmC)234mmD)123mm答案:B解析:3.[单选题]当前我国人均水资源占有量约为（ ）。
A)1700m3B)2300m3C)3200m3D)7100m3答案:B解析:我国是一个缺水严重的国家。
虽然淡水资源总量为28000亿立方米，占全球水资源的6%，居世界第四位，但人均占有量只有2300m3，仅为世界平均水平的1/4。
4.[单选题]某地区有5个雨量站，各区代表面积及各雨量站的降雨量如表所示，则用算术平均法计算出本地区平均降雨量为（ ）。
某地区雨量站所在多边形面积及降雨量表A)39.6mmB)29.6mmC)29.5mmD)29.7mm答案:B解析:根据已知条件，可得平均降雨量为：5.[单选题]松散岩石的给水度与容水度越接近，说明（ ）。

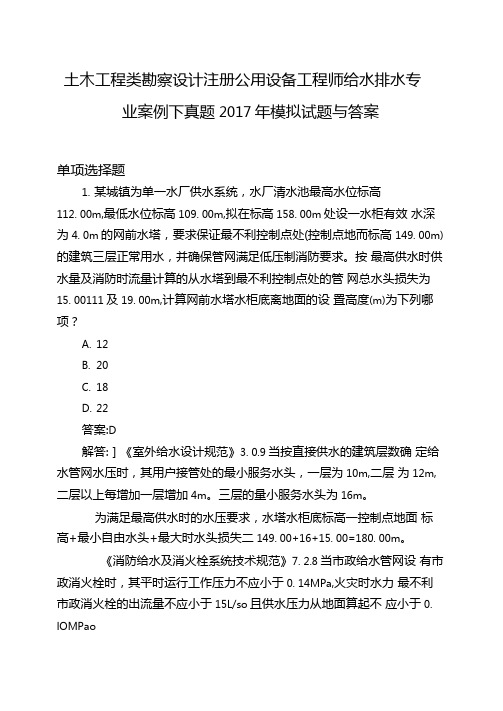

土木工程类勘察设计注册公用设备工程师给水排水专业案例下真题2017年模拟试题与答案单项选择题1.某城镇为单一水厂供水系统，水厂清水池最高水位标高112. 00m,最低水位标高109. 00m,拟在标高158. 00m处设一水柜有效水深为4. 0m的网前水塔，要求保证最不利控制点处(控制点地而标高149. 00m)的建筑三层正常用水，并确保管网满足低压制消防要求。
按最高供水时供水量及消防时流量计算的从水塔到最不利控制点处的管网总水头损失为15. 00111及19. 00m,计算网前水塔水柜底离地面的设置高度(m)为下列哪项？A.12B.20C.18D.22答案:D解答:］《室外给水设计规范》3. 0.9当按直接供水的建筑层数确定给水管网水压时，其用户接管处的最小服务水头，一层为10m,二层为12m,二层以上每增加一层增加4m。
三层的量小服务水头为16m。
为满足最高供水时的水压要求，水塔水柜底标高一控制点地面标高+最小自由水头+最大时水头损失二149. 00+16+15. 00=180. 00m。
《消防给水及消火栓系统技术规范》7. 2.8当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0. 14MPa,火灾时水力最不利市政消火栓的出流量不应小于15L/so且供水压力从地面算起不应小于0. lOMPao最高H最高时控制点的最小自由水压为16m,满足0. 14MPa的要求。
为满足消防时的水压要求，水塔水柜底标高一控制点地面标高+消防时的最小自由水压+消防时水头损失二149. 00+10+19. 00=178. 00m。
则水塔水柜底标高应取180. 00mo水塔水柜底离地面的设置高度=180. 00-158. 00二22. 00mo选择Do对于网前水塔，自来水从清水池出来后先全部进入水塔，再由水塔向城区供水。
因此水塔设置高度与清水池的高度无关。
2.某给水工程，从水源到水厂设计了两条钢管内衬水泥砂浆的输水管道，输水管道正常工作的流量为Q二0. 4m'/s,水头损失为12.96m。
附件2：2017年全国职业学校技能大赛中职组工程测量赛项理论考试题库[单项选择题][易][建筑工程测量基础知识][C]1. 通常认为，代表整个地球的形状是（）所包围的形体。
A. 水准面B. 参考椭球面C. 大地水准面D. 似大地水准面[单项选择题][易][建筑工程测量基础知识][A]2. 地面上某一点到大地水准面的铅垂距离是该点的（）。
A. 绝对高程B .相对高程C. 正常高D. 大地高[单项选择题][易][建筑工程测量基础知识][C]3. 地面上某点到国家高程基准面的铅垂距离，是该点的（）A. 假定高程B. 比高C. 绝对高程D. 高差[单项选择题][易][建筑工程测量基础知识][B]4. 地面上某一点到任一假定水准面的垂直距离称为该点的（）。
A. 绝对高程B. 相对高程C. 高差D. 高程[单项选择题][易][建筑工程测量基础知识][C]5. 地面上某一点到（）的垂直距离称为该点的相对高程。
A. 大地水准面B. 高程基准面C. 假定水准面D. 平均海水面[单项选择题][中][建筑工程测量基础知识][B]6. 在未与国家水准网联测的独立的小区域进行测量时，会用到（）A. 绝对高程B. 相对高程C. 海拔高程D. 绝对高度[单项选择题][易][建筑工程测量基础知识][B]7. 两地面点的绝对高程之差称为（）。
A. 高度B. 高差C. 高程D. 真高[单项选择题][易][建筑工程测量基础知识][B]8.1985 国家高程基准的建立，利用了（）年间连续观测的验潮数据。
A. 1950-1956B. 1952-1979C. 1973-1979D. 1979-1985[单项选择题][中][建筑工程测量基础知识][C]9. 测量上使用的平面直角坐标系的坐标轴是（）。
A. 南北方向的坐标轴为y轴，向北为正；东西方向的为x轴，向东为正B. 南北方向的坐标轴为y轴，向南为正；东西方向的为x轴，向西为正C. 南北方向的坐标轴为x轴，向北为正；东西方向的为y轴，向东为D. 南北方向的坐标轴为x轴，向南为正；东西方向的为y轴，向西为正[单项选择题][中][建筑工程测量基础知识][B]10. 由测量平面直角坐标系的规定可知（）。
2023中职建筑设备安装与控制（给排水）任务书10（赛项赛题）一、赛题背景建筑设备安装与控制（给排水）是现代建筑施工领域中的重要技术之一。
随着社会和经济的发展，建筑物的规模和复杂度越来越高，对给排水系统的设计和施工质量也提出了更高的要求。
为了培养和选拔优秀的建筑设备安装与控制（给排水）人才，2023中职建筑设备安装与控制（给排水）比赛将围绕该领域的实际工作情境，设置以下赛项赛题。
二、赛题要求1.参赛选手需要使用所学知识和技能，独立完成下述任务。
2.以某一具体建筑项目为背景，设计该建筑物的给排水系统。
包括冷水、热水、给水、排水等方面的设计。
3.基于所设计的给排水系统，进行系统控制方案的规划和设计。
包括系统的自动控制、监测和报警等功能。
4.在设计和控制方案中，要考虑节能、环保、舒适与安全等因素，尽可能提高系统的工作效率和稳定性。
5.参赛选手需要结合图纸、设计计算书等材料，详细描述设计思路、设计参数和计算依据等。
三、任务要求1.参赛选手需要首先对所设计的建筑物进行充分的调研和了解，包括建筑物的类型、功能和使用要求等。
2.根据调研结果，合理选择和配置给排水系统的设备和材料。
要求设备和材料的选用符合相关标准和规范。
3.在给排水系统的设计过程中，参赛选手需要注重系统的稳定性和可靠性。
要合理设置支管、排水口和检查井等设施，确保系统正常运行。
4.参赛选手需要对给排水系统进行详细的设计计算和分析，包括流量计算、压力计算、管道尺寸计算等。
5.在系统控制方案的设计过程中，参赛选手需要充分考虑系统的智能化和自动化特点。
要选择合适的控制设备和传感器，并设计相应的控制逻辑和算法。
6.参赛选手需要通过仿真软件或实际的控制平台，验证所设计的系统控制方案的可行性和有效性。
并对系统的性能进行评估和分析。
四、评分标准1.设计方案的合理性和完整性（30分）–设计思路清晰明确，与实际工作情境符合度高。
–设计方案全面，包括给排水系统的设计和控制方案。
惠安开成职业中专学校建筑设备专业水电施工图绘制大型作业任务书2017年12月一、《建筑设备安装施工图》毕业设计任务书本实训课程的指示书主要以抄绘房屋水电施工图为主。
目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋水电施工图，绘制的房屋水电施工图应严格符合国家或者地方行业的规范和标准。
本实训课程应完成的内容要求每名学生手抄绘制10张A2图幅的施工图，主要有：1.强电系统图1张；2.弱电系统图1张；3.强电平面图1张；4.弱电平面图1张；5.防雷接地平面图1张；6.强电图例1张；7.供电总平面图1张；8.给排水设计说明1张；9.给排水系统图1张；10.给排水平面图1张；一、目的1、熟悉制图基本规格，能够做到图面整洁，粗细区分，严格按制图要求绘制仿宋体字迹、标注、等基本要求都要能体现出来。
2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法，培养学生的细心。
3、熟悉图纸，掌握绘图要求，掌握电气、给排水图纸的线型绘制要求。
4、熟悉电气、给排水施工图纸的基本设计原理，能够做到以一举三，融会贯通。
二、内容常用图线、箭头及材料图例练习。
按上图给出的图样用绘图仪器画图完成（图册南樟楼）。
三、要求1、图纸：A2图纸图幅：420(细实线长边)×594(细实线短边)；2、比例：1：100。
3、图线：铅笔线图。
4、字体：汉字用长仿宋字体。
材料图明用5号字；尺寸数字均用3.5号字。
5、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁，按照，先上后下，先左后右，先粗后细的原则绘制，粗细线要区分，细线采用HB，粗线采用2B。
6、电线、管线线型要求必须按规范要求进行绘制，要查阅相应的设计规范要求。
四、说明按建筑制图的有关规定及常用绘图工具的使用方法。
画底稿要认真，按图中给出的尺寸，准确定好各图形位置。
先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。
最后注写数值、名称。
（新版）公用设备工程师专业案例（给排水）考试题库（含答案）单选题1.A、0.63mg/LB、1.47mg/LC、1.89mg/LD、2.10mg/L答案：D解析：2.A、B、C、D、答案：D解析：3.一室外游泳池，最深端水深1.5m，游泳池水面相对于池旁路面的标高为0.5m，循环给水系统为顺流式。
该游泳池的其他设计情况如下：①溢流水自流排至距路面1.5m深的雨水检查井；②泳池泄水用闸阀控制自流排入该检查井；③设循环泵2台(一用一备)；④循环泵从均衡水池吸水；⑤不设池水加热设施。
上述5个设计情况中存在几处错误(应说明原因)？()A、1处B、2处C、3处D、4处答案：C解析：存在错误的是：①②④。
原因如下：①泳池溢流水应回收利用；②泳池泄水与雨水管道不能直接相连；④应设平衡水池，而不是均衡水池。
4.A、30.67L/sB、20.93L/sC、18.73L/sD、32.87L/s答案：C解析：2～5段的初始分配流量是向下的，为负，则在Ⅰ环内看，与2～5段的初始分配流量是削减作用。
同样分析，在Ⅱ环内看，为正对2～5段的初始分配流量也是削减作用。
所以，25.8-5.97-1.10=18.73L/s。
5.A、255㎡B、266㎡C、270㎡D、282㎡答案：B解析：6.A、47.2B、51.2C、97.6D、120.8答案：B解析：7.某学校教学楼有学生500人，饮水定额为2L/(cap²d)；设两个电开水器各供250人饮水，电开水器每天工作8小时，每个电开水器的产开水量(即设计小时饮水量)应为以下何值？()A、62.5L/hB、125.OL/hC、93.8L/hD、41.3L/h答案：B解析：8.二类高层公寓楼，每层标准层建筑面积为300㎡，每层至少需配置9L的水型灭火器多少具？写出计算过程。
()A、1具B、2具C、3具D、4具答案：B解析：计算可得：0.5³300÷75=2A、9L的灭火器为2A，2A÷2A=1具，一个计算单元内配置的灭火器数量不得少于2具，故每层至少应配置2具灭火器。
2017年全国职业院校技能大赛中职组“建筑设备安装与调控（给排水）”项目
（题库样卷C卷）
竞
赛
任
务
书
参赛选手须知：
1.本任务书共17页，如出现缺页、字迹不清等问题，请及时向裁判示意，申请更换。
2.参赛队应在4小时内完成任务书规定内容;技能竞赛过程中各系统生成的运行记录或程序文件必须存储至任务书指定磁盘目录及文件夹下，未存储到指定位置的运行记录或程序文件均不得分。
3.参赛队所提交的答卷用工位号标识，不得出现学校、姓名等与身份有关的信息，否则成绩无效。
4.比赛中参赛选手认定器件有故障可提出更换，但如经裁判测定完好，属选手误判时每次扣3分。
5.比赛过程中由于参赛选手人为原因造成器件损坏，不予更换器件。
场次工位号：
一、竞赛设备及主要功能描述
竞赛设备以“THPWSD-1A型给排水设备安装与控制实训装置”为载体，该装置依据实际建筑给排水工程给排水对象模型采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、卫浴系统、排水系统和控制系统六个部分组成。
生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。
管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。
管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。
管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。
排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指
示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。
通过控制系统可实现给排水系统的自动化控制功能。
卫浴系统主要由落地式双面结构方钢框架及卫浴系统器件、给水排水管道、管件组成，正面适于进行建筑给排水管道安装和器件安装，反面适于进行建筑给排水管道安装考核。
二、工作任务
任务1. 建筑给排水系统图绘制与材料清单编制(15分)
1.参赛选手根据提供的给排水平面图和立面图（见附图一、附图二、附图三），结合设备实物手绘完成消防喷淋给水系统图、生活给水系统图、排水系统图。
2.编制材料清单
按照附图一、附图二、附图三，选手根据如下要求编制材料清单（见附表二）。
(1)编制生活水泵出水口至卫浴系统混合淋浴水龙头、立式小便器之间管路的材料清单；
(2)编制整个热水管路的材料清单;
(3)编制报警管路延迟器排水管路的材料清单。
注意: 开赛30分钟内完成，在图纸右下角填写场次和工位号。
任务2．管道加工与连接（35分）
参照附图一、附图二、附图三，选手根据现场提供的管材，选择相应的管材、管件测量实物进行切割和连接。
1.完成生活水泵出水口至洗脸盆水龙头、卫浴系统混合淋浴水龙头之间管路的加工和安装，管道连接使用不锈钢复合管，采用卡压式连接。
2.完成给水支管与立式小便器延时自闭冲洗阀之间管路的加工和安装，管
道连接使用不锈钢复合管，采用卡压式连接。
3.完成报警管路延迟器出水管路的部分加工和安装，使用镀锌管，采用螺纹连接。
4.完成水流指示器至末端试水阀之间部分管路的加工和安装，使用镀锌管，采用螺纹连接。
5.完成整个热水锅炉出水至洗脸盆水龙头、卫浴系统混合淋浴水龙头之间管路的加工和安装，管道连接使用PP-R管，热熔连接，并在试压完成后采用橡塑海绵对洗脸盆角阀到混合淋浴水龙头之间部分进行保温材料敷设。
6.完成洗脸盆、立式小便器、地漏到排水立管之间排水管路的加工和安装，管道连接使用PVC-U管，采用粘接方式连接。
任务3．管道配件和附件的安装（15分）
根据任务2完成各系统相应管路附件、阀件的安装。
配件和设备的安装应符合GB50268-2008、GB3446-2013、GB27898-2011等相关规范规定或竞赛文件中的指定要求。
任务4．管道试压与通水试验(10分)
1.生活给水系统工作压力为0.4MPa,完成生活给水系统（冷水）的水压试验（热水系统不要求试压），填写附表三；
2.消防给水系统试验压力为1.0 MPa，完成消防给水系统的水压试验，填写附表三。
3.完成排水管道系统通水试验，填写附表三。
试压应符合相关规范规定或竞赛文件中的指定要求。
任务5．电气安装与接线(8分)
根据所绘制的电气原理图补充完整消防喷淋灭火控制、生活给水变频恒压控制、热水给水控制、排水控制系统部分线路的电气接线；
电气接线除应符合相关规范规定外，还必须满足如下要求：
1.连接接线端使用管型端子（线鼻）可靠压接或上焊锡;
2.接线端子必须套有号码管，号码用记号笔手写;
3.电源线续接处应用热缩管、套管等工艺用料进行保护；
4.走线应美观；
5.端子排编号参照附表一。
任务6．系统控制与调试
1.给排水PLC控制程序调试
计算机中已经存放有给排水PLC控制程序（其在电脑中的存储位置为“D:\考试程序\给排水PLC程序”），程序中有若干错误和不完整之处，请将错误查找出来并补充完整控制程序，使之实现正常的控制功能。
（1）自动抄表系统程序调试
自动抄表系统程序：实现对水表脉冲的读取和累计，并实现用水量和用水费用的计算；要求1.设置水表的初始计数值为1.0立方米, 2. 设置费率为3.2元/m3，并计算出用水费用，将其存储在VD70存储区内。
（2）喷淋灭火系统控制程序调试
喷淋灭火控制程序：在自动状态下，当压力开关动作时能启动喷淋泵，并停掉生活水泵和排水泵，喷淋泵启动后只能通过程序中的总启停位进行停止，不能通过断开压力开关信号控制停止。
（3）变频恒压供水控制程序调试
生活给水系统中的变频控制程序：设置变频器参数，在自动状态下实现两台生活给水泵的变频恒压供水控制。
控制流程要求如下：
系统启动后，生活泵1从变频运行，当变频运行到接近工频50 Hz时，如果当前管网压力仍达不到系统设定压力时，系统经过一定的判断时间后，将生活泵1投入工频运行，然后生活泵2变频启动运行（从低频率向上调整）直到满足设定压力；在当前状态下如果当前管网压力大于系统设定压力值时，生活泵2运行频率下降。
当运行频率接近0Hz，当前管网压力仍大于系统设定压力时，系统经过一定的判断时间后，将生活泵2停止，生活泵1投入变频运行（从
高频率向下调整）直到满足设定压力。
2.组态监控系统调试
计算机中已经存放有给排水组态监控软件工程（已做好系统监控画面，但无脚本程序和动作设置，其在电脑中的存储位置为“D:\考试程序\给排水组态监控工程”），工程中有若干错误和不完整之处，利用提供的力控组态软件进一步进行组态调试，实现以下功能：
（1）通过上位机能检测“当前工作状态”、“生活泵1”、“生活泵2”、“喷淋泵”、“污水泵”、“锅炉”、污水箱的“高位”和“低位”的工作状态。
（2）通过上位机能检测“信号蝶阀”、“压力开关”、“水流开关”的工作状态。
（3）通过上位机能检测“供水管道压力”、“水表数据”，其中“供水管道压力”要能通过曲线反映出来。
（4）在上位机上能通过“自动”和“停止”按钮控制PLC自动控制程序的启停。
（5）通过上位机能修改和设定“供水管道压力设定值”、“比例系数”、“积分时间”，并实现稳定的变频恒压供水控制。
3.故常查找与排除
控制系统中设置有若干个故障，请在调试过程中分析故障所在的位置、现象及排除方法，将其填写到附表四。
4.程序保存
（1）将调试完好的组态监控软件工程文件备份后以“给排水组态监控工程”命名；将调试完好的PLC程序以“给排水PLC程序”命名。
（2）将上面的两个文件分别存放到计算机D盘“工位号”文件夹下\“上位机工程”和“PLC程序”两个子文件夹内（如2号工位的给排水组态监控工程保存位置为“D：\02\上位机工程\给排水组态监控工程”；2号工位的PLC 程序文件保存位置为“D：\02\ PLC程序\给排水PLC程序”）。
附表二
材料清单。
