低压电器——熔断器的识别与检测
熔断器的识别与检测一、熔断器的功用熔断器是一种最简单有效的保护电器，当流过它的电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路。
它广泛应用于低压配电系统、控制系统以及用电设备中作短路和过流保护。
二、熔断器的工作原理及特性1、熔断器的工作原理熔断器主要由熔体和安装熔体的熔管两部分组成。
熔体是熔断器的核心部分，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金、锌等；另一类为高熔点材料，如银、铜、铝等。
使用时，熔断器串联在所保护的电路中。
电路正常工作时，熔体允许通过一定大小的电流而不熔断；电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度上升到熔点时，熔体熔断而切断电路，从而达到保护电气设备的目的。
2、熔断器的工作特性电气设备的过电流保护主要有过载延时保护和短路瞬时保护。
过载延时保护与短路瞬时保护不仅电流倍数不同，两者的差异也很大。
从特性上看，过载延时保护需要反时限保护特性，短路瞬时保护则需要瞬动保护特性。
从参数要求方面看，过载延时保护要求熔化系数小，发热时间常数大；短路瞬时保护则要求较大的限流系数、较小的发热时间常数、较高的分断能力和较低的过电压。
从工作原理看，过载延时保护动作的物理过程主要是熔化过程，而短路瞬时保护则主要是电弧的熄灭过程。
熔断器的主要特性为熔断器的安秒特性，即熔断器的熔断时间t与熔断电流的I的关系曲线。
因t∝1/I2，熔断器的安秒特性如图1所示，图中I∞为最小熔化电流（或称临界电流），即通过熔体的电流小于此电流时不会熔断。
所以，选择的熔体额定电流I N应小于I∞。
通常取I∞/I N=1.5～2，称为熔化系数，该系数反映熔断器在过载时的保护特性。
要使熔断器能保护较小过载电流，熔化系数应低些。
为避过电动机图1熔断器的安秒特性1起动时的短时过电流，熔体的熔化系数应高些。
三、熔断器的主要技术参数熔断器的主要技术参数有：1.额定电压。
从灭弧角度出发，熔断器长期工作时和分断后能承受的电压。
项目二：常用低压电器PPT课件
专家组讨论结束后，让各位同学变成普通组，每位 同学在普通组都是本组中自己所分元器件的专家， 给本组其他成员讲解，这样普通组的同学就可以掌 握五个低压电器结构、组成及其动作原理。
任务6：变压器
电气元件 — 断路器
任务7：断路器 断路器图片：
电气元件 — 断路器
断路器的作用： 低压断路器又叫自动空气开关，既有手动开关作用，又
项目一：常用低压电器
2-9
项目一：常用低压电器
本节课我们主要讲解电气控制回路中 常用的一些电气元件，通过了解它们 在回路中的作用，元件结构，工作原 理来掌握它们平时运行的情况；
电动机起、停控制方式的演示
电动机接触器起、停控制方式的演示
项目一：常用低压电器
刀开关、断路器
熔断器 按钮热继电器 交流接触器
弹簧
复
位
扣板
按
钮
结构示意图 图 热继电器
FR 发热元件 FR
常闭触点
符号
发热元件接入电机主电路，若长时间过载，双金属片被加热。因双金属片的下 层膨胀系数大，使其向上弯曲，杠杆被弹簧拉回，常闭触点断开。
任务8-2：速度继电器
速度继电器也称转速继电器。它是一种用来反映转速和转向变化的继电器。 它的工作方式是依靠电动机转速的快慢作为输入信号，通过触点的动作信号传 递给接触器，再通过接触器实现对电动机的控制。 它主要用于反接制动电路中。
2、熔断器(保险丝)
熔断器俗称保险丝。它主要由熔断体和放置熔断体的绝缘 管或绝缘座组成，熔断体（熔丝）是熔断器的核心部分。 熔断器应与电路串联，它的主要作用是作短路或严重过载 保护。熔断器可分为磁插式熔断器、螺旋式熔断器、管式 熔断器。
符号 FU
任务3-1：磁插式熔断器
任务6：变压器
电气元件 — 断路器
任务7：断路器 断路器图片：
电气元件 — 断路器
断路器的作用： 低压断路器又叫自动空气开关，既有手动开关作用，又
项目一：常用低压电器
2-9
项目一：常用低压电器
本节课我们主要讲解电气控制回路中 常用的一些电气元件，通过了解它们 在回路中的作用，元件结构，工作原 理来掌握它们平时运行的情况；
电动机起、停控制方式的演示
电动机接触器起、停控制方式的演示
项目一：常用低压电器
刀开关、断路器
熔断器 按钮热继电器 交流接触器
弹簧
复
位
扣板
按
钮
结构示意图 图 热继电器
FR 发热元件 FR
常闭触点
符号
发热元件接入电机主电路，若长时间过载，双金属片被加热。因双金属片的下 层膨胀系数大，使其向上弯曲，杠杆被弹簧拉回，常闭触点断开。
任务8-2：速度继电器
速度继电器也称转速继电器。它是一种用来反映转速和转向变化的继电器。 它的工作方式是依靠电动机转速的快慢作为输入信号，通过触点的动作信号传 递给接触器，再通过接触器实现对电动机的控制。 它主要用于反接制动电路中。
2、熔断器(保险丝)
熔断器俗称保险丝。它主要由熔断体和放置熔断体的绝缘 管或绝缘座组成，熔断体（熔丝）是熔断器的核心部分。 熔断器应与电路串联，它的主要作用是作短路或严重过载 保护。熔断器可分为磁插式熔断器、螺旋式熔断器、管式 熔断器。
符号 FU
任务3-1：磁插式熔断器
常用低压电器_继电器、熔断器和低压隔离器
3 电磁式交流接触器的结构
灭弧系 统
触点系 统
(1)结构： 接触器主要由电磁系 统、触点系统、灭弧系统 及其它部分组成。
电磁系 统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后，在衔铁 气隙处产生电磁吸力，使衔铁吸合。 由于主触点支持件与衔铁固定在一起， 衔铁吸合带动主触点也闭合，接通主 电路。与此同时，衔铁还带动辅助触 点动作，使动合触点闭合，动断触点 断开。 当线圈断电或电压显著降低时，电磁 吸力消失或变小，衔铁在复位弹簧的 作用下打开，使主、辅触点恢复到原 来的状态，把电路切断。
(1) 电磁系统 铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵 主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构 也基本相同，不同之处是，铁心线圈通以直流电， 不会产生涡流和磁滞损耗，所以不发热。为方便 加工，铁心由整块软钢制成。为使线圈散热良好， 通常将线圈绕制成长而薄的圆筒型，与铁心直接 接触，易于散热。 常用的直流接触器有：CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz，额定绝 缘电压至690V以下，电流至160A的电力系统中作为三 相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的，其安装方 式和安装尺寸与JR16B完全一样，是JR16B有替代产品 。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载 及断相保护用。它具有差动机构和温度补偿动能，可与 CJX2系列交流接触器插接安装。
4.1常用低压电器ppt课件
低压电器的基本知识 二、电磁式电器 1.电磁机构——将电磁能转换为机械能并带动触头动作。 组成
铁芯 衔铁 线圈
1-衔铁 2-铁心 3-线圈 ❖ 原理：线圈通入电流，产生磁场，经铁芯、衔铁和气
隙形成回路，产生电磁力，将衔铁吸向铁芯。
Page: 8
低压电器的基本知识 二、电磁式电器
电磁铁心按励磁电流不同可分为直流电磁铁心和交流电磁铁心直流电磁铁心：在稳定 状态下直流电磁铁中磁通恒定，铁心中不产生损耗，只有线圈产生热量。因此，直流 电磁铁的铁心是用整块钢材或工程纯铁制成的，电磁线圈没有骨架，且做成细长形， 以增加它和铁心直接接触的面积，利于线圈热量从铁心散发出去。 交流电磁铁心：交流电磁铁中磁通交变，铁心中有磁滞损耗和涡流损耗，铁心和线圈 都产生热量。因此，交流电磁铁和铁心一般用硅钢片叠城，以减少铁损，并且将线圈 制成粗短形，由线圈骨架把它和铁心隔开，以免铁心的热量传给线圈致使其过热而烧 坏。
作情况，如电源指示灯和工作指示灯。
Page: 2
低压电器的基本知识 一、低压电器的分类 • 按工作电压等级分类 • 高压电器: 用于交流电压1200V、直流电压1500V及以上电路中的电器。例如高压断
路器、高压隔离开关、高压熔断器等。 • 低压电器 :用于交流50Hz(或60Hz)，额定电压1200V以下；直流额定电压1500V及
参数，实现对电路或被控对象的控制、保护、测量、指示、调节。 • 控制作用：如电梯上下移动、快慢速自动切换与自动停层等。 • 保护作用：如电动机过热保护、电网短路保护、漏电保护等。 • 测量作用：利用仪表及与之相适应的电器测量电流、电压、功率、转速、温度、压
力等。 • 调节作用：如电动机速度的调节、房间温度的调节、光照度的自动调节等。 • 指示作用：利用电器的控制、保护等功能，显示检测出设备运行状况与电气电路工
(完整版)常用的低压电器元件及电气图形符号
KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时 闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合 触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动 断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
电工作业基础培训
常用的低压电器元 件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
电气图绘制和识读-常用低压电器认识(一)熔断器刀开关PPT课件
26
系及工作原理的图形。
2.电气元件布置简图
用简化的图形表示各元件在电路安装中所在的实 际位置的一种简图。
3.接线图
用规定的图形和文字符号表示各元件的连接关系，
用以进行接线和检查的一种简图。
2
电气控制原理图
用标准规定的图形和文字符号并按工作顺序排列，详细表 示表示电路、设备的全部组成和连接关系及工作原理的图 形。
3.按功能可分为：
负荷开关、刀形转换开关、熔断器、低压断路器、接触器、继电
器、主令电器和自动开关等。
12
熔断器认识
熔断器是结构简单的保护电器
13
熔断器的作用、结构、分类
短路或严重过载保护 它主要由熔体和绝缘管或绝缘底座组成。 熔断器按结构形式分为：插入式、螺旋式、无填
料密封管式、有填料密封管式。
23
图形和文字符号
刀开关（开启式 和封闭式）的符 号均相同 。由 刀开关和熔断器 两部分组成。刀 开关起接通和分 断电路的作用， 熔断器起短路保 护作用。
24
负荷开关学习要求
1. 记住负荷开关的作用 2. 记住负荷开关的图形和文字符号 3. 记住负荷开关的工作原理 4. 能找到电气原理图中的负荷开关 5. 识别实物
25
小结及作业
小结 1. 电气控制原理图绘制和识读原则。 2. 熔断器结构原理、文字图形符号与用途。 3. 负荷开关的结构原理、文字图形符号与用途。 作业 1. 通过识读CA6140车床电路图巩固电气控制原理
图绘制和识读原则。 2. 说明熔断器、刀开关的结构、原理及用途。并画
出图形文字符号。 3. 查资料：指示灯的颜色及使用场合。
19
负荷开关（刀开关 ）
刀开关的功能 适用于交流频率50HZ、 额定电压单相220V或 三相380V、额定电流 10A的照明、电热设备 及小容量电动机等不需 要频繁接通和分断电路 的控制线路中，作为电 源开关或直接控制电动 机的启停，并起短路保 护作用。
系及工作原理的图形。
2.电气元件布置简图
用简化的图形表示各元件在电路安装中所在的实 际位置的一种简图。
3.接线图
用规定的图形和文字符号表示各元件的连接关系，
用以进行接线和检查的一种简图。
2
电气控制原理图
用标准规定的图形和文字符号并按工作顺序排列，详细表 示表示电路、设备的全部组成和连接关系及工作原理的图 形。
3.按功能可分为：
负荷开关、刀形转换开关、熔断器、低压断路器、接触器、继电
器、主令电器和自动开关等。
12
熔断器认识
熔断器是结构简单的保护电器
13
熔断器的作用、结构、分类
短路或严重过载保护 它主要由熔体和绝缘管或绝缘底座组成。 熔断器按结构形式分为：插入式、螺旋式、无填
料密封管式、有填料密封管式。
23
图形和文字符号
刀开关（开启式 和封闭式）的符 号均相同 。由 刀开关和熔断器 两部分组成。刀 开关起接通和分 断电路的作用， 熔断器起短路保 护作用。
24
负荷开关学习要求
1. 记住负荷开关的作用 2. 记住负荷开关的图形和文字符号 3. 记住负荷开关的工作原理 4. 能找到电气原理图中的负荷开关 5. 识别实物
25
小结及作业
小结 1. 电气控制原理图绘制和识读原则。 2. 熔断器结构原理、文字图形符号与用途。 3. 负荷开关的结构原理、文字图形符号与用途。 作业 1. 通过识读CA6140车床电路图巩固电气控制原理
图绘制和识读原则。 2. 说明熔断器、刀开关的结构、原理及用途。并画
出图形文字符号。 3. 查资料：指示灯的颜色及使用场合。
19
负荷开关（刀开关 ）
刀开关的功能 适用于交流频率50HZ、 额定电压单相220V或 三相380V、额定电流 10A的照明、电热设备 及小容量电动机等不需 要频繁接通和分断电路 的控制线路中，作为电 源开关或直接控制电动 机的启停，并起短路保 护作用。
低压电器基础—熔断器(电气控制课件)
（对比断路器 ）
预期故障电流 有效值35KA
690 V
弧前曲线
电弧曲线
选择性
熔断器是一种最简单有效的保护电器。在使用时，熔断器串联在所保护的 电路中，作为电路及用电设备的短路和严重过载保护，主要用做短路保护。
熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）两部分组 成。熔体由易熔金属材料（铅铜）及合金制成，通常作成丝状或片状。熔管是装 熔体的外壳，由陶瓷、绝缘钢纸或玻璃纤维制成，在熔体熔断时兼有灭弧作用。
gTr 变压器保护
gB 矿山 gR/gB 电力电子 am 开关设备保护 gL/gG 电缆和馈线保护
gR/gB 电力电子 gL/gG 电缆和馈线保护 am 开关设备保护
弧前 时间
电弧 时间
切断电流峰值 是故障电流流过熔体，熔 断过程中，电流的峰值。
预期故障电流 峰值80.5KA 实际故障电流 12KA
2、RLl系列螺旋式熔断器
结构 用途
RLl系列螺旋式熔 断器广泛应用于控 制箱、配电屏、机 床设备及振动较大 的场合，在交流额 定电压500V、额定 电流200A及以下的 电路中，作为短路 保护器件。
3、RT0系列有填料封闭管式熔断器
结构型号
RT0-200
RT0系列有填料封闭 管式熔断器
a)熔体 b)熔管 c）熔断器 d）绝缘操 作手柄
用途
RT0系列有填料封闭管式熔断器是一种大分断能力 的熔断器，广泛用于短路电流较大的电力输配电系统 中，作为电缆、导线和电气设备的短路保护及导线、 电缆的过载保护。
4、快速熔断器
快结速构熔断器又叫半导体器件保护用熔断器。
主要用途：
用于硅元件变流装置内部的短路保护。由于硅元件的 过载能力差，因此要求短路保护元件应具有快速动作的特 征。快速熔断器能满足这种要求，且结构简单，使用方便， 动作灵敏可靠，因而得到了广泛应用。
低压电器图片之熔断器.
熔断器RL1系列-1
RL1系列螺旋式熔断器用于沟通50Hz，额定电压 380/500V，额定电流至200A的配电线路，作输送配电设备、 电缆、导线过载和短路爱护。
熔断器RL1系列-2
RL1系列有填料封闭管式熔断器适用于沟通50Hz，额定 电压至380V，额定电流至200A的线路中，作电气设备短路或 过载爱护之用。
熔断器RL6系列
RL6系列螺旋式熔断器适用于沟通50Hz，额定电压至 500V，额定电流至63A的线路中作电气设备的短路或过载 爱护之用。
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于沟通50Hz，额定电 压沟通380V，额定电流至1000A的配电线路中，作过载和短 路爱护。
额定分断力量：至50kA
熔断器RT16(NT)系列-2
熔断器RT16(NT)系列)系列-1
RT18(HG30)系列有填料封闭管式圆筒形帽熔断器适用于 沟通50Hz，额定电压为380V，额定电流为63A及以下的工 业电气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RW10/RW11系列图-3
熔断器载熔件手柄NT/NH系列-1
NT/NH系列熔断器载熔件手柄适用于沟通50Hz，额 定电压至沟通1000V，额定电流至1250A的配电线路中， 作为NH00C～NH4/NT00C-NT4熔断体的装卸和更换工 具。
熔断器载熔件手柄NT/NH系列-2
熔断器RT0系列-2
熔断器RT14系列-1
RT14系列有填料封闭管式圆筒帽形熔断器适用于沟通 50Hz，额定电压为550V，额定电流为100A及以下的工业电 气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RT14系列-2
熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额 定电流至400A的电路中，主要作为工厂企业及电厂等低压 配电系统中线路的过载和系统的短路爱护之用。
RL1系列螺旋式熔断器用于沟通50Hz，额定电压 380/500V，额定电流至200A的配电线路，作输送配电设备、 电缆、导线过载和短路爱护。
熔断器RL1系列-2
RL1系列有填料封闭管式熔断器适用于沟通50Hz，额定 电压至380V，额定电流至200A的线路中，作电气设备短路或 过载爱护之用。
熔断器RL6系列
RL6系列螺旋式熔断器适用于沟通50Hz，额定电压至 500V，额定电流至63A的线路中作电气设备的短路或过载 爱护之用。
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于沟通50Hz，额定电 压沟通380V，额定电流至1000A的配电线路中，作过载和短 路爱护。
额定分断力量：至50kA
熔断器RT16(NT)系列-2
熔断器RT16(NT)系列)系列-1
RT18(HG30)系列有填料封闭管式圆筒形帽熔断器适用于 沟通50Hz，额定电压为380V，额定电流为63A及以下的工 业电气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RW10/RW11系列图-3
熔断器载熔件手柄NT/NH系列-1
NT/NH系列熔断器载熔件手柄适用于沟通50Hz，额 定电压至沟通1000V，额定电流至1250A的配电线路中， 作为NH00C～NH4/NT00C-NT4熔断体的装卸和更换工 具。
熔断器载熔件手柄NT/NH系列-2
熔断器RT0系列-2
熔断器RT14系列-1
RT14系列有填料封闭管式圆筒帽形熔断器适用于沟通 50Hz，额定电压为550V，额定电流为100A及以下的工业电 气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RT14系列-2
熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额 定电流至400A的电路中，主要作为工厂企业及电厂等低压 配电系统中线路的过载和系统的短路爱护之用。

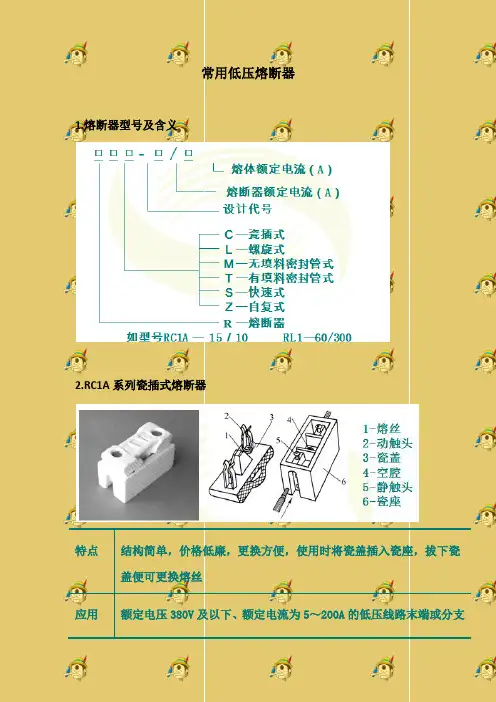

二、常用低压熔断器
常用低压熔断器1.熔断器型号及含义2.RC1A系列瓷插式熔断器特点结构简单，价格低廉，更换方便，使用时将瓷盖插入瓷座，拔下瓷盖便可更换熔丝应用额定电压380V及以下、额定电流为5～200A的低压线路末端或分支电路中，作线路和用电设备的短路保护，在照明线路中还可起过载保护作用3 .RL1系列螺旋式熔断器特点熔断管内装有石英砂、熔丝和带小红点的熔断指示器，石英砂用以增强灭弧性能。
熔丝熔断后有明显指示应用在交流额定电压500V、额定电流200A及以下的电路中，作为短路保护器件4.RM10系列封闭管式熔断器特点熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管内熔体为变截面的熔片，更换熔体较方便应用用于交流额定电压380V及以下、直流440V及以下、电流在600A 以下的电力线路中5 .RT0系列有填料封闭管式熔断器特点熔体是两片网状紫铜片，中间用锡桥连接。
熔体周围填满石英砂起灭弧作用应用用于交流380V及以下、短路电流较大的电力输配电系统中，作为线路及电气设备的短路保护及过载保护6.NG30系列有填料封闭管式圆筒帽形熔断器特点熔断体由熔管、熔体、填料组成，由纯铜片制成的变截面熔体封装于高强度熔管内，熔管内充满高纯度石英砂作为灭弧介质，熔体两端采用点焊与端帽牢固连接应用用于交流50Hz、额定电压380V、额定电流63A及以下工业电气装置的配电线路中7.RS0、RS3系列有填料快速熔断器8 .自复式熔断器特点在故障短路电流产生的高温下，其中的局部液态金属钠迅速气化而蒸发，阻值剧增，即瞬间呈现高阻状态，从而限制了短路电流。
当故障消失后，温度下降，金属钠蒸气冷却并凝结，自动恢复至原来的导电状态应用用于交流380V的电路中与断路器配合使用。
熔断器的电流有100A、200A、400A、600A四个等级常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数瓷插式熔断器RC1A38052、50.250.810152、4、6、106、10、150.53020、25、30 1.50.76010020040、50、6080、100120、150、20030.6螺旋式熔断器RL150015602、4、6、10、1520、25、30、35、40、50、6023.5≥0.310020060、80、100100、125、150、2002050RL250025601002、4、6、10、15、20、2525、35、50、6080、100123.5常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数无填料封闭管式熔断器RM10380156、10、15 1.20.86015、20、25、35、45、603.50.710020035060、80、100100、125、160、200200、225、260、300、350100.35600350、430、500、600120.35有填料封闭管式熔断器RT0交流380直流44010020040060030、40、50、60、100120、150、200、250300、350、400、450500、550、600交流50直流25＞0.3。
低压熔断器-PPT课件
①电 源 ②按 钮 ③电动机 ④传动带 ⑤钻 头
——提供能源 ——控制设备 ——原 动 机 ——传动机构 ——工作机构
讲授新课
N ew knowledge
电力拖动控制线路
*
*
3
of
25
Positive inversion Three-phase asynchronous electrical
5
of
25
Positive inversion Three-phase asynchronous electrical
讲授新课
N ew knowledge
电力拖动控制线路
*
*
一、熔断器的结构与主要技术参数 1.熔断器的结构 熔断器主要由熔体、安装熔体 熔管和熔座三部分组成。 熔体是熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等。 熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。
RL1
500
15 60
2、4、6、10、15 20、25、30、35、40、50、60
2 3.5
≥0.3
100 200
60、80、100 100、125、150、200
20 50
RL2
500
25 60 100
2、4、6、10、15、20、25 25、35、50、60 80、100
1 2 3.5
5
of
电力拖动控制线路与技能训练
什么是电力拖动 电压电器的分类和常用术语 低压熔断器
低压电器的分类和常用术语
低压熔断器
Positive inversion Three-phase asynchronous electrical
——提供能源 ——控制设备 ——原 动 机 ——传动机构 ——工作机构
讲授新课
N ew knowledge
电力拖动控制线路
*
*
3
of
25
Positive inversion Three-phase asynchronous electrical
5
of
25
Positive inversion Three-phase asynchronous electrical
讲授新课
N ew knowledge
电力拖动控制线路
*
*
一、熔断器的结构与主要技术参数 1.熔断器的结构 熔断器主要由熔体、安装熔体 熔管和熔座三部分组成。 熔体是熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等。 熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。
RL1
500
15 60
2、4、6、10、15 20、25、30、35、40、50、60
2 3.5
≥0.3
100 200
60、80、100 100、125、150、200
20 50
RL2
500
25 60 100
2、4、6、10、15、20、25 25、35、50、60 80、100
1 2 3.5
5
of
电力拖动控制线路与技能训练
什么是电力拖动 电压电器的分类和常用术语 低压熔断器
低压电器的分类和常用术语
低压熔断器
Positive inversion Three-phase asynchronous electrical
常用的低压电器元件及电气图形符号(PPT48页)
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
工作原理：当运动机构的挡铁压到位置开关的滚轮上时，转动杠杆连同转轴一起转 动，凸轮撞动撞块使得常闭触点断开，常开触点闭合；挡铁移开后，复位弹簧使其
复位。
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
• 1）文字符号：SA • 2）图形符号：
I 0 II
12Leabharlann 3456
7
8
9
10
11 12
按钮图片
按钮作用：
按钮是一种人工控制的主令电器，主要用来发布操作命令，接通或开断控制电路， 控制机械与电气设备的运行 。
按钮的结构及符号：
• 1）基本结构及工作原理： 6
• 2）文字符号：SB • 3）图形符号：
线圈 主触头 辅助常开触头 辅助常闭触头
热继电器图片
热继电器的作用
热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对 连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁
结构：
发热元件 I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金 属片被烤热。因双金属片的下层膨胀系数大，使其 向上弯曲，扣板被弹簧拉回，常闭触头断开。
继电器类型：
中间继电器 电压继电器 电流继电器 时间继电器 速度继电器 …...
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
工作原理：当运动机构的挡铁压到位置开关的滚轮上时，转动杠杆连同转轴一起转 动，凸轮撞动撞块使得常闭触点断开，常开触点闭合；挡铁移开后，复位弹簧使其
复位。
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
• 1）文字符号：SA • 2）图形符号：
I 0 II
12Leabharlann 3456
7
8
9
10
11 12
按钮图片
按钮作用：
按钮是一种人工控制的主令电器，主要用来发布操作命令，接通或开断控制电路， 控制机械与电气设备的运行 。
按钮的结构及符号：
• 1）基本结构及工作原理： 6
• 2）文字符号：SB • 3）图形符号：
线圈 主触头 辅助常开触头 辅助常闭触头
热继电器图片
热继电器的作用
热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对 连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁
结构：
发热元件 I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金 属片被烤热。因双金属片的下层膨胀系数大，使其 向上弯曲，扣板被弹簧拉回，常闭触头断开。
继电器类型：
中间继电器 电压继电器 电流继电器 时间继电器 速度继电器 …...
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
常用的低压电器元件及电气图形符号( PPT48页)培 训课件 培训讲 义培训ppt教程 管理课 件教程ppt
第1章 熔断器 ppt课件
第1章、熔断器
模块一 低压熔断器的构造 模块二 电弧的熄灭与熄灭 模块三 低压熔断器典型产品及选用 模块四 高压熔断器的构造 模块五 实际与训练
模块一 低压熔断器的构造
熔断器
熔断器
模块一 低压熔断器的构造
熔断器功能：最常用的短路维护电器。
★★★★★★★★★★
常用的低压熔断器有：插入式、螺旋 式、无填料封锁管式、填料封锁管式 等几种。
Ki
Ik Im
Ki 1
I 2t特性
断开过电压
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
七、熔断器根本构造
〔1〕熔断体 〔2〕填充资料 〔3〕绝缘管
〔4〕支 座〔螺栓衔接式熔断器除外〕
支撑和导电衔接
模块一 低压熔断器的构造
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电 流最大值 Im 的比值称为限流系数 Ki 。
Ki
Ik Im
Ki 1
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电流 最大值 Im 的比值称为限流系数 Ki 。
模块一 低压熔断器的构造
1.额定电压 熔断器所在电路中的最高电压不应超越
熔断器的额定电压。 2.额定电流
熔断器在长期任务制下，各个部件的温 升不超越极限允许温升所可以接受的电流值。
3.维护特性： 熔断器的维护特性又称安秒特性。
模块一 低压熔断器的构造
a、指流过熔体的电流与熔化时 t 间的关系〔熔化时间〕；
模块一 低压熔断器的构造 模块二 电弧的熄灭与熄灭 模块三 低压熔断器典型产品及选用 模块四 高压熔断器的构造 模块五 实际与训练
模块一 低压熔断器的构造
熔断器
熔断器
模块一 低压熔断器的构造
熔断器功能：最常用的短路维护电器。
★★★★★★★★★★
常用的低压熔断器有：插入式、螺旋 式、无填料封锁管式、填料封锁管式 等几种。
Ki
Ik Im
Ki 1
I 2t特性
断开过电压
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
七、熔断器根本构造
〔1〕熔断体 〔2〕填充资料 〔3〕绝缘管
〔4〕支 座〔螺栓衔接式熔断器除外〕
支撑和导电衔接
模块一 低压熔断器的构造
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电 流最大值 Im 的比值称为限流系数 Ki 。
Ki
Ik Im
Ki 1
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电流 最大值 Im 的比值称为限流系数 Ki 。
模块一 低压熔断器的构造
1.额定电压 熔断器所在电路中的最高电压不应超越
熔断器的额定电压。 2.额定电流
熔断器在长期任务制下，各个部件的温 升不超越极限允许温升所可以接受的电流值。
3.维护特性： 熔断器的维护特性又称安秒特性。
模块一 低压熔断器的构造
a、指流过熔体的电流与熔化时 t 间的关系〔熔化时间〕；
常用低压电器元件详解ppt课件
Page 26
整理版课件
1．低压断路器的功能
低压断路器是将控制电器和保护电器 的功能合为一体的电器，其图形及文字符 号如图2-6所示。在正常条件下，它常作为 不频繁接通和断开的电路以及控制电动机 的启动和停止。它常用做总电源开关或部 分电路的电源开关。
Page 27
整理版课件
Page 28
图2-5 低压断路器
Page 11
整理版课件
③ 分断负载时，要尽快拉闸，以减小 电弧的影响。
Page 12
整理版课件
④ 使用三相刀开关时，应保证合闸时 三相触头同时合闸，若有一相没有合闸或 接触不良，会造成电动机因缺相而烧毁。
⑤ 更换保险丝，应该在开关断电的情 况下进行，不能用铁丝或者铜丝代替保险 丝。
Page 13
Page 42
整理版课件
（1）装置式断路器。 （2）万能式断路器。 （3）智能化断路器
Page 43
整理版课件
4．断路器的技术参数
（1）额定工作电压。 （2）额定工作电流。 （3）短路通断能力。 （4）电气寿命和机械寿命。
Page 44
整理版课件
5．低压断路器的选用原则
（1）应根据线路对保护的要求确定 断路器的类型和保护形式，如万能式 或塑壳式断路器，通常电流在600A 以下时多选用塑壳式断路器，当然， 现在也有塑壳式断路器的额定电流大 于600A。
图2-3 组合开关
整理版课件
1．组合开关的功能
组合开关一般在交流50Hz、380V以 下或直流220V以下的电气线路中，用于手 动不频繁地接通和分断电路、接通电源和 负载、测量三相电压、改变负载的连接方 式，控制小容量电动机正反转、星形—三 角形启动、变速换向等场合。
负荷开关、熔断器及低压开关
• 二、熔断器的工作原理
•
当电路发生过负荷或短路故障时，通过熔体电
流增大，过负荷电流或短路电流对熔体加热，熔体
由于自身温度超过熔点，在被保护设备的温度未到
达破坏其绝缘之前熔化，将电路切断。
熔断器工作包括以下四个物理过程： 〔1〕流过过载或短路电流时，熔体发热以至熔化； 〔2〕熔断体气化，电路开断； 〔3〕电路开后的间隙又被击穿，产生电弧； 〔4〕电弧熄灭。熔断器的切断能力决定于最后一个 过程。
动画演示
〔a〕CJ10-40交流接触器
〔b〕CJ12-40交流接触器
五、热继电器
1. 概述 1 热继电器主要用于电动机的过 载与断相保护 2 反时限特性 3 热继电器一般是双金属片热过 载继电器 4 动作后，可手动复位，也可自 动复位 5 热继电器整定值可调节
热继电器的保护特性
2. 热继电器的构造
管形熔断器熔管剖面图
〔2〕户外型高压熔断器的构造及工作原理
正常情况下，熔管上部的
动触头借助熔丝张力拉紧后，
推上静触头内锁紧闭合保持
闭合状态。
熔断管由钢纸管、虫胶桑
皮纸等产气材料制成。当熔
丝熔断，熔管内产生电弧后，
图2.20
熔管的内壁在电弧的作用下
将产生大量气体使管内压力
增高。气体在高压力作用下
•
又称为跌开式熔断器，俗 称跌落保险。
RN1型用于3～35kV的电力线路和电气设备的过载和短路保护；以 RN2型专门用于保护3～35kV的电压互感器。
工作熔体采用焊有小锡球的铜熔丝。利用“冶金效应〞 〔锡是低熔点金属，过电流时，锡受热首先熔化，熔液包 围铜，铜锡互相渗透，形成熔点比较低的铜锡合金，使铜 丝能在较低的温度下熔化〕
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器RL1系列 熔断器RL1系列-1 系列RL1系列螺旋式熔断器用于交流50Hz，额定电压380/500V，额定 系列螺旋式熔断器
电流至200A的配电线路，作输送配电设备、电缆、导线过载和短路保护。
熔断器RL1系列 熔断器RL1系列-2 系列RL1系列有填料封闭管式熔断器适用于交流50Hz，额定电压至 系列有填料封闭管式熔断器
流至125A的配Biblioteka 装置中作过载和短路保护之用。配带撞击器的熔断器， 与熔断器式隔离器配合使用时，可作为电动机的缺相保护。延时熔断器 可作为电动机起动保护用。
熔断器RT19系列 熔断器RT19系列-2 系列-
NGT、NGT－C(RS3 )系列快速熔断器有分断能力高，限流 、 － 系列快速熔断器
特性好，功率损耗低，周期性负载稳定等特点。能可靠地保护半导体器 件及其成套装置。本产品符GB13539及IEC269标准。
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-1 系列-
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-2 系列-
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-3 系列-
熔断器RW系列 熔断器RW系列-1 系列RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流 、 、 户外跌落式熔断器
熔断器RT16(NT)系列 熔断器RT16(NT)系列-2 系列-
熔断器RT16(NT)系列 熔断器RT16(NT)系列-3 系列-
熔断器RT16(NT)系列 熔断器RT16(NT)系列-4 系列-
熔断器RT18(HG30)系列 熔断器RT18(HG30)系列-1 系列RT18(HG30)系列有填料封闭管式圆筒形帽熔断器适用于 系列有填料封闭管式圆筒形帽熔断器
熔断器RT18(HG30)系列 熔断器RT18(HG30)系列-2 系列-
熔断器RT18系列图 熔断器RT18系列图-3 系列图-
熔断器HG30系列图 熔断器HG30系列图-4 系列图-
熔断器RT19系列 熔断器RT19系列-1 系列RT19型圆筒型帽熔断器适用于额定电压至交流500V,额定电 型圆筒型帽熔断器
流380V，额定电流至1000A的配电线路中，作过载和短路保护。 额定分断能力：至50kA
熔断器RT0系列 熔断器RT0系列-2 系列-
熔断器RT14系列 熔断器RT14系列-1 系列RT14系列有填料封闭管式圆筒帽形熔断器适用于交流50Hz， 系列有填料封闭管式圆筒帽形熔断器
额定电压为550V，额定电流为100A及以下的工业电气装置的配电设备中， 作为线路过载和短路保护之用。
熔断器RL1系列 熔断器RL1系列-3 系列-
熔断器RL6系列 熔断器RL6系列
RL6系列螺旋式熔断器适用于交流50Hz，额定电压至500V， 系列螺旋式熔断器
额定电流至63A的线路中作电气设备的短路或过载保护之用。
熔断器RT0系列 熔断器RT0系列-1 系列RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电压交 系列有填料封闭管式熔断器
额定电压500/600v及380v，额定电流1250A及以下的工业电气配电装置 中，作过栽和短路保护之用。
RT16(NT)型低压高分断能力熔断器是我厂参照国外先进技术 型低压高分断能力熔断器
资料自行设计的一种新型熔断器。具有体积小、重量轻、功耗小、分断 能力高等特点，广泛用于电气设备的过载保护和短路保护。
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。
熔断器RW3/RW7系列图 熔断器RW3/RW7系列图-2 系列图-
熔断器RW10/RW11系列图 熔断器RW10/RW11系列图-3 系列图-
380V，额定电流至200A的线路中，作电气设备短路或过载保护之用。 ● 由瓷帽、熔断体和基座三部分组成。 ● 主要部分均由绝缘性能良好之电瓷制成，熔断体内装有一组熔丝( 片)和 充满足够紧密的石英砂。 ● 特点 ①具有较高的断流能力 ②能在带电(不带负荷)时不用任何工具安全取下并更换熔断体。 ③具有稳定的保护特性，能得到一定的选择性保护； ④具有明显的熔断指示；
交流50Hz，额定电压为380V，额定电流为63A及以下的工业电气装置的 配电设备中，作为线路过载和短路保护之用。
RT18-32 RT18-32X RT18-63 RT18-63X
2、4、6、8、10、16、20、25、32A 2、4、6、8、10、16、20、25、32A 2、4、6、10、16、20 、 25、32、40、50、63A 2、4、6、10、16、20 、 25、32、40、50、63A
熔断器载熔件手柄NT/NH系列 熔断器载熔件手柄NT/NH系列-1 系列NT/NH系列熔断器载熔件手柄适用于交流50Hz，额定电 系列熔断器载熔件手柄
压至交流1000V，额定电流至1250A的配电线路中，作为NH00C～ NH4/NT00C-NT4熔断体的装卸和更换工具。
熔断器载熔件手柄NT/NH系列 熔断器载熔件手柄NT/NH系列-2 系列-
熔断器RT14系列 熔断器RT14系列-2 系列-
熔断器RT15系列 熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额定电流 型螺栓连接熔断器
至400A的电路中，主要作为工厂企业及电厂等低压配电系统中线路的 过载和系统的短路保护之用。
熔断器RT16(NT)系列 熔断器RT16(NT)系列-1 系列RT16 (NT)有填料封闭管式刀形触头熔断器适用交流50Hz， 有填料封闭管式刀形触头熔断器
电流至200A的配电线路，作输送配电设备、电缆、导线过载和短路保护。
熔断器RL1系列 熔断器RL1系列-2 系列RL1系列有填料封闭管式熔断器适用于交流50Hz，额定电压至 系列有填料封闭管式熔断器
流至125A的配Biblioteka 装置中作过载和短路保护之用。配带撞击器的熔断器， 与熔断器式隔离器配合使用时，可作为电动机的缺相保护。延时熔断器 可作为电动机起动保护用。
熔断器RT19系列 熔断器RT19系列-2 系列-
NGT、NGT－C(RS3 )系列快速熔断器有分断能力高，限流 、 － 系列快速熔断器
特性好，功率损耗低，周期性负载稳定等特点。能可靠地保护半导体器 件及其成套装置。本产品符GB13539及IEC269标准。
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-1 系列-
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-2 系列-
熔断器NGT/NGT-C(RS3)系列 熔断器NGT/NGT-C(RS3)系列-3 系列-
熔断器RW系列 熔断器RW系列-1 系列RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流 、 、 户外跌落式熔断器
熔断器RT16(NT)系列 熔断器RT16(NT)系列-2 系列-
熔断器RT16(NT)系列 熔断器RT16(NT)系列-3 系列-
熔断器RT16(NT)系列 熔断器RT16(NT)系列-4 系列-
熔断器RT18(HG30)系列 熔断器RT18(HG30)系列-1 系列RT18(HG30)系列有填料封闭管式圆筒形帽熔断器适用于 系列有填料封闭管式圆筒形帽熔断器
熔断器RT18(HG30)系列 熔断器RT18(HG30)系列-2 系列-
熔断器RT18系列图 熔断器RT18系列图-3 系列图-
熔断器HG30系列图 熔断器HG30系列图-4 系列图-
熔断器RT19系列 熔断器RT19系列-1 系列RT19型圆筒型帽熔断器适用于额定电压至交流500V,额定电 型圆筒型帽熔断器
流380V，额定电流至1000A的配电线路中，作过载和短路保护。 额定分断能力：至50kA
熔断器RT0系列 熔断器RT0系列-2 系列-
熔断器RT14系列 熔断器RT14系列-1 系列RT14系列有填料封闭管式圆筒帽形熔断器适用于交流50Hz， 系列有填料封闭管式圆筒帽形熔断器
额定电压为550V，额定电流为100A及以下的工业电气装置的配电设备中， 作为线路过载和短路保护之用。
熔断器RL1系列 熔断器RL1系列-3 系列-
熔断器RL6系列 熔断器RL6系列
RL6系列螺旋式熔断器适用于交流50Hz，额定电压至500V， 系列螺旋式熔断器
额定电流至63A的线路中作电气设备的短路或过载保护之用。
熔断器RT0系列 熔断器RT0系列-1 系列RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电压交 系列有填料封闭管式熔断器
额定电压500/600v及380v，额定电流1250A及以下的工业电气配电装置 中，作过栽和短路保护之用。
RT16(NT)型低压高分断能力熔断器是我厂参照国外先进技术 型低压高分断能力熔断器
资料自行设计的一种新型熔断器。具有体积小、重量轻、功耗小、分断 能力高等特点，广泛用于电气设备的过载保护和短路保护。
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。
熔断器RW3/RW7系列图 熔断器RW3/RW7系列图-2 系列图-
熔断器RW10/RW11系列图 熔断器RW10/RW11系列图-3 系列图-
380V，额定电流至200A的线路中，作电气设备短路或过载保护之用。 ● 由瓷帽、熔断体和基座三部分组成。 ● 主要部分均由绝缘性能良好之电瓷制成，熔断体内装有一组熔丝( 片)和 充满足够紧密的石英砂。 ● 特点 ①具有较高的断流能力 ②能在带电(不带负荷)时不用任何工具安全取下并更换熔断体。 ③具有稳定的保护特性，能得到一定的选择性保护； ④具有明显的熔断指示；
交流50Hz，额定电压为380V，额定电流为63A及以下的工业电气装置的 配电设备中，作为线路过载和短路保护之用。
RT18-32 RT18-32X RT18-63 RT18-63X
2、4、6、8、10、16、20、25、32A 2、4、6、8、10、16、20、25、32A 2、4、6、10、16、20 、 25、32、40、50、63A 2、4、6、10、16、20 、 25、32、40、50、63A
熔断器载熔件手柄NT/NH系列 熔断器载熔件手柄NT/NH系列-1 系列NT/NH系列熔断器载熔件手柄适用于交流50Hz，额定电 系列熔断器载熔件手柄
压至交流1000V，额定电流至1250A的配电线路中，作为NH00C～ NH4/NT00C-NT4熔断体的装卸和更换工具。
熔断器载熔件手柄NT/NH系列 熔断器载熔件手柄NT/NH系列-2 系列-
熔断器RT14系列 熔断器RT14系列-2 系列-
熔断器RT15系列 熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额定电流 型螺栓连接熔断器
至400A的电路中，主要作为工厂企业及电厂等低压配电系统中线路的 过载和系统的短路保护之用。
熔断器RT16(NT)系列 熔断器RT16(NT)系列-1 系列RT16 (NT)有填料封闭管式刀形触头熔断器适用交流50Hz， 有填料封闭管式刀形触头熔断器
