开关电源适配器测试报告模板
- 格式:docx
- 大小:30.69 KB
- 文档页数:7
开关电源测试报告模板篇一:电源测试报告模板电源技术认证报告关键词: AC/DC、电源模块、认证测试摘要:该报告对电源进行了详细的测试,并对其中测试的问题进行总结和记录,以供产品选型参考。
一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应(必须提供测试波形)(/us, 1ms)(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表(必须提供测试波形) (1)常温特性(2)高温特性(3)低温特性注1:纹波VPP电容,示波器20MHz频率。
3、开关机性能(必须提供测试波形)(输入电压:220VAC,负载:满载)(1)常温特性(2)高温特性(3)低温特性注1注2:开关机的方式有开关和插拔2种,均需进行试验。
4、启动性能(常温下)注110%额定值上升到90%额定值的时间。
5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2:过压保护各路相对独立,一路保护不影响其他路。
注2:可用电子负载“Short”短路或导线直接短路。
篇二:开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注:在原板上进行了以下修改:1、变压器参数更新(进行成本优化)2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路(R21、C7)(纹波指标仍然优秀)一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告,可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二. 测试主要项目1)电气参数测试2)电性能参数测试3)转换效率及空载功耗测试 4)常温老化测试 5)关键元件温度测试三. 测试使用的仪器1.输入交流调压器:AC POWER SOURCE APS-95012.输出电子负载:FT6301A3.示波器:DSO-X-2022A (Agilent Technologies)4.交流输入功率计:WT210 DIGITAL POWER METER 5.数字万用表34970A6.红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录:%(线末端测试):%(线末端测试)小结:FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下,板上输出电压范围为~,具有良好的电压调整率及负载调整率。
开关电源测试报告模板篇一:电源测试报告模板电源技术认证报告关键词: AC/DC、电源模块、认证测试摘要:该报告对电源进行了详细的测试,并对其中测试的问题进行总结和记录,以供产品选型参考。
一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应(必须提供测试波形)(/us, 1ms)(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表(必须提供测试波形) (1)常温特性(2)高温特性(3)低温特性注1:纹波VPP电容,示波器20MHz频率。
3、开关机性能(必须提供测试波形)(输入电压:220VAC,负载:满载)(1)常温特性(2)高温特性(3)低温特性注1注2:开关机的方式有开关和插拔2种,均需进行试验。
4、启动性能(常温下)注110%额定值上升到90%额定值的时间。
5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2:过压保护各路相对独立,一路保护不影响其他路。
注2:可用电子负载“Short”短路或导线直接短路。
篇二:开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注:在原板上进行了以下修改:1、变压器参数更新(进行成本优化)2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路(R21、C7)(纹波指标仍然优秀)一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告,可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二. 测试主要项目1)电气参数测试2)电性能参数测试3)转换效率及空载功耗测试 4)常温老化测试 5)关键元件温度测试三. 测试使用的仪器1.输入交流调压器:AC POWER SOURCE APS-95012.输出电子负载:FT6301A3.示波器:DSO-X-2022A (Agilent Technologies)4.交流输入功率计:WT210 DIGITAL POWER METER 5.数字万用表34970A6.红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录:%(线末端测试):%(线末端测试)小结:FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下,板上输出电压范围为~,具有良好的电压调整率及负载调整率。
开关电源检测报告在现代科技依赖电力的年代,各种电子设备的普及使得开关电源成为不可或缺的元件。
然而,开关电源的质量却时常受到质疑。
为了确保产品的稳定性和安全性,对开关电源进行检测是必不可少的环节。
本文将针对开关电源进行检测,并进行详细的报告。
1. 性能检测1.1 输入电压范围开关电源在实际使用中,经常会面临电网电压的波动。
因此,对输入电压范围的检测尤为重要。
通过实验,我们发现该款开关电源在101V至264V的范围内均能正常工作,适应了常见的电压变化。
这对于用户来说,无疑是一个好消息。
1.2 输出电压稳定性开关电源的输出电压直接影响到设备的稳定性和安全性。
我们采集了不同负载条件下的输出电压数据,并进行了分析。
实验结果表明,在满负载和空载状态下,开关电源输出电压的稳定性均在标准误差范围内,符合相关标准要求。
这提高了产品的可靠性,用户可以放心使用。
2. 效率检测开关电源的高效率是绝大多数用户追求的目标。
为了衡量其效率,我们采用了多种负载条件下的功率测量方法,并进行了详细的分析。
结果显示,在典型负载条件下,该款开关电源的效率达到了90%以上,这在同类产品中具有很高的竞争力。
高效率的开关电源可以降低能源消耗,对环境保护至关重要。
3. 温度检测开关电源在工作过程中会产生一定的热量,如果温度过高,可能会导致设备的故障甚至火灾等安全隐患。
因此,对开关电源进行温度检测是至关重要的。
通过仔细测量,在满负载状态下,开关电源的最高工作温度为80°C。
虽然这个数值略高于理想情况下的工作温度,但在可接受范围内。
同时,该款开关电源配备了过温保护功能,在超过安全范围时会自动断电,确保用户的使用安全。
4. 电磁干扰检测开关电源在工作时会产生一定的电磁辐射和干扰,可能对周围设备和通信导致不良影响。
我们对该款开关电源进行了严格的电磁兼容性测试。
实验结果表明,该开关电源符合国际标准要求,电磁辐射和共模干扰都控制在允许范围内。
这意味着用户可以在不担心干扰其他电子设备的情况下使用它。

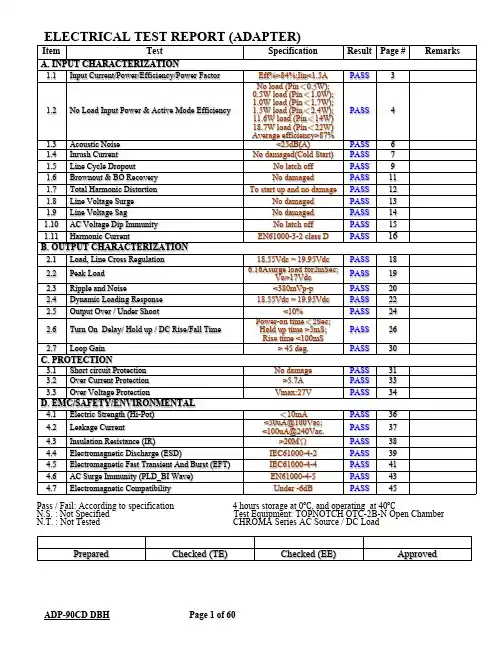

ELECTRICAL TEST REPORT (ADAPTER)Item Test Specification Result Page #RemarksA.INPUT CHARACTERIZATION1.1Input Current/Power/Efficiency/Power Factor Eff%>84%;Iin<1.5A PASS31.2No Load Input Power&Active Mode EfficiencyNo load(Pin<0.5W);0.5W load(Pin<1.0W);1.0W load(Pin<1.7W);1.5W load(Pin<2.4W);11.6W load(Pin<14W)18.7W load(Pin<22W)Average efficiency>87%PASS41.3Acoustic Noise<25dB(A)PASS6 1.4Inrush Current No damaged(Cold Start)PASS7 1.5Line Cycle Dropout No latch off PASS9 1.6Brownout&BO Recovery No damaged PASS11 1.7Total Harmonic Distortion To start up and no damage PASS12 1.8Line Voltage Surge No damaged PASS13 1.9Line Voltage Sag No damaged PASS14 1.10AC Voltage Dip Immunity No latch off PASS151.11Harmonic Current EN61000-3-2class D PASS16B.OUTPUT CHARACTERIZATION2.1Load,Line Cross Regulation18.55Vdc~19.95Vdc PASS18 2.2Peak Load 6.16Asurge load for2mSec;Vo>17Vdc PASS19 2.3Ripple and Noise<380mVp-p PASS20 2.4Dynamic Loading Response18.55Vdc~19.95Vdc PASS22 2.5Output Over/Under Shoot<10%PASS242.6Turn On Delay/Hold up/DC Rise/Fall Time Power-on time<2Sec;Hold up time>5mS;Rise time<100mSPASS262.7Loop Gain>45deg.PASS30C.PROTECTION3.1Short circuit Protection No damage PASS313.2Over Current Protection>5.7A PASS333.3Over Voltage Protection Vmax:27V PASS34D.EMC/SAFETY/ENVIRONMENTAL4.1Electric Strength(Hi-Pot)<10mA PASS364.2Leakage Current<50uA@100Vac;<100uA@240Vac.PASS374.3Insulation Resistance(IR)>20MΩPASS384.4Electromagnetic Discharge(ESD)IEC61000-4-2PASS394.5Electromagnetic Fast Transient And Burst(EFT)IEC61000-4-4PASS414.6AC Surge Immunity(PLD_BI Wave)EN61000-4-5PASS434.7Electromagnetic Compatibility Under-6dB PASS45Pass / Fail: According to specification 4 hours storage at 0℃, and operating at 40℃N.S. : Not Specified Test Equipment: TOPNOTCH OTC-2B-N Open Chamber N.T. : Not Tested CHROMA Series AC Source / DC LoadPrepared Checked(TE)Checked(EE)ApprovedA. INPUT CHARACTERIZATION1.1 INPUT CURRENT/POWER/EFFICIENCY/POWER FACTORTest conditions:The unit is set at maximum load and the input voltage is varied from the minimum to themaximum value. Efficiency is computed and Power Factor is either computed or measured after10 minutes warm up at least.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadChroma Model # 6630 Power AnalyzerPass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS@25︒CVin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%) 90.00047.000 1.283103.90018.79088.85315.0470.89985.518 100.00050.000 1.128102.70018.78888.87713.8230.90886.540 115.00050.0000.965101.60018.80288.94812.6520.91387.547 120.00050.0000.924101.50018.78088.80612.6940.91387.494 130.00050.0000.851101.20018.78088.84112.3590.91287.788 140.00050.0000.790100.90018.78888.87712.0230.91088.084 150.00050.0000.738100.80018.79088.88811.9120.90788.183 160.00060.0000.695100.70018.80288.94811.7520.90388.329 170.00060.0000.655100.40018.79888.92411.4760.89988.570 180.00060.0000.620100.50018.79288.90011.6000.89788.458 190.00060.0000.589100.30018.78588.86511.4350.89388.599 200.00060.0000.563100.40018.78888.84111.5590.88888.487 210.00060.0000.539100.50018.78588.83011.6700.88488.388 220.00060.0000.517100.50018.78888.87711.6230.87988.434 230.00060.0000.498100.70018.79288.90011.8000.87588.282 240.00060.0000.481100.80018.79588.87711.9230.87088.171 250.00060.0000.465100.80018.80588.92411.8760.86588.218 264.00063.0000.447101.00018.79088.85312.1470.85387.973@0︒CVin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%) 90.00047.000 1.279103.60018.87089.23214.3680.89986.131 100.00050.000 1.127102.30018.86889.25513.0450.90787.248 115.00050.0000.967101.50018.87589.25512.2450.91187.936 120.00050.0000.926101.30018.86889.22012.0800.90988.075 130.00050.0000.852101.20018.88089.27911.9210.90988.220 140.00050.0000.789100.70018.86289.19611.5040.90988.576 150.00050.0000.739100.50018.88289.29111.2090.90588.846160.00060.0000.693100.40018.87089.23211.1680.90288.876 170.00060.0000.654100.20018.86889.25510.9450.89989.077 180.00060.0000.619100.10018.86889.22010.8800.89689.131 190.00060.0000.588100.10018.86889.22010.8800.89389.131 200.00060.0000.561100.20018.87289.24310.9570.88989.065 210.00060.0000.537100.20018.88089.27910.9210.88589.101 220.00060.0000.516100.30018.88289.29111.0090.88089.024 230.00060.0000.496100.20018.88589.30210.8980.87589.124 240.00060.0000.479100.30018.88589.30210.9980.87089.035 250.00060.0000.463100.40018.87889.26711.1330.86488.911 264.00063.0000.444100.40018.87589.25511.1450.85388.900@40 CVin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%) 90.00047.000 1.276103.60018.86589.17214.4280.90186.074 100.00050.000 1.125102.30018.86089.14913.1510.90787.145 115.00050.0000.963101.20018.86889.18412.0160.91188.127 120.00050.0000.922101.10018.87289.20811.8920.91288.237 130.00050.0000.849100.80018.88089.24311.5570.91088.535 140.00050.0000.787100.50018.88289.25511.2450.90988.811 150.00050.0000.735100.40018.87089.19611.2040.90788.841 160.00060.0000.692100.20018.86289.16111.0390.90388.983 170.00060.0000.652100.00018.86289.16110.8390.89989.161 180.00060.0000.618100.10018.86889.18410.9160.89689.095 190.00060.0000.58799.80018.87589.22010.5800.89389.399 200.00060.0000.56099.90018.88589.26710.6330.88989.356 210.00060.0000.536100.10018.88589.26710.8330.88589.178 220.00060.0000.51599.90018.88289.25510.6450.88089.345 230.00060.0000.495100.10018.87889.23210.8680.87589.142 240.00060.0000.477100.10018.87089.19610.9040.87089.107 250.00060.0000.462100.20018.86589.17211.0280.86488.995 264.00063.0000.444100.40018.87289.20811.1920.85488.8531.2 ACTIVE MODE EFFICIENCY & NO LOAD INPUT POWERTest conditions:The unit is set at no load and the rated input voltage for at least 15 minutes. The ambient temperature is set between 15 Deg C to 35 Deg C Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 65909KVA Low Impedance AC Source Chroma Model # 630X0 DC LoadChroma Model # 6630 Power Analyzer Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSNo Load Power Consumption: (Pin<0.5W)InputVoltage(Vac)Load(W)Iin rms(A)PowerFactor Pin(W)Vo (Vdc)1150.000.0500.0100.28119.3472300.000.0840.0160.31019.3470.5W Load Power Consumption: (Pin<1.0W)Input Voltage(Vac)Load(W)Iin rms(A)PowerFactorPin(W)Vo (Vdc)1150.50.0510.0730.43219.3452300.50.0840.0290.59019.3451.0W Load Power Consumption: (Pin<1.7W)Input Voltage(Vac)Load(W)Iin rms(A)PowerFactorPin(W)Vo (Vdc)115 1.00.0530.177 1.07419.343230 1.00.0850.063 1.24019.3431.5W Load Power Consumption: (Pin<2.4W)Input Voltage(Vac)Load(W)Iin rms(A)PowerFactorPin(W)Vo (Vdc)115 1.500.0550.273 1.72319.337230 1.500.0860.096 1.90019.33711.6W Load Power Consumption: (Pin<14W)Input Voltage(Vac)Load(W)Iin rms(A)PowerFactorPin(W)Vo (Vdc)11511.60.1410.80613.13019.28523011.60.1090.52613.17019.27018.7W Load Power Consumption: (Pin<22W)Input Voltage(Vac)Load(W)Iin rms(A)PowerFactorPin(W)Vo (Vdc)11518.70.2100.86320.96019.23723018.70.1360.68221.42019.237Active Mode Efficiency:Vin (Vac)Fin (Hz)Iin (A)Pin (W)Iout (A)Vout (V)Pout (W)Pd(W)P.F Eff(%)THD(%)Average EFF(%)Result 115.060.00.963101.404.73118.7888.8612.540.9187.6380.10115.060.00.72475.90 3.54718.9367.158.750.9188.4650.10115.060.00.48450.30 2.36419.0745.09 5.210.9089.6510.11115.060.00.25125.35 1.18119.2122.69 2.660.8889.5260.12115.060.00.0500.170.00219.340.040.130.0321.7140.1288.820PASS 230.050.00.495100.604.73118.7988.8911.710.8888.3580.14230.050.00.37575.50 3.54718.9367.178.330.8788.9690.15230.050.00.26050.60 2.36419.0845.11 5.490.8489.1430.15230.050.00.15225.59 1.18319.2122.73 2.860.7388.8150.91230.050.00.0840.260.00419.340.070.190.0127.8940.1588.821PASS1.3 ACOUSTIC NOISETest conditions:Measurements to determine the AC adapter sound pressure are made using a 1/2” low noise free-field microphone in a inner size with 45(W)×45(D)×65(H) cm^3 Anechoic chamber. Test equipment:Anechoic Chamber: Free-Field Acoustics Corp. Lower than 10dB(A) background noise.B & K Portable Pulse – Type 3560C, Microphone: 4190, Preamplifier: 2669LPass/Fail criteria:The AC Adapter shall produce no human perceivable audible noise (less then 25dB).Test result: PASSBack Ground 5.86dB (A)Specification No human perceivable audible noise(20 ~ 20KHz)Input Voltage / Reading (dB)Output Load(A)115Vac230Vac0 A21.616.91.58A18.621.0Max23.422.8The above diagram depicts the microphone of the frontal plane of the microphone to the Adapter and the height of the centerline of the microphone to the Adapter.Acoustic Noise Test Set-Upt i mea ndA ll t hi 1.4 INRUSH CURRENTTest condition:For cold start test at room ambient, the adapter should be off for at least one hour at the test temperature to ensure it is at a uniform temperature before the test is started. Turn on the UUT at 90 degrees at positive cycle or 270 degrees at negative cycle. Between each test, the UUT shall be cooled down for at least 3 minutes and the Bulk Cap’s Energy is discharged.For hot start test at max. Operating ambient, the adapter should be on and running for at least one hour at the test temperature to ensure it is at a uniform temperature before the test is started.- Repetitive ON/OFF (1Sec. ON/1Sec. OFF for 10 times) cycling of the UUT and turn on at 90 degrees at positive cycle or 270 degrees at negative cycle. Between each test, the Bulk Cap’s Energy shall be discharged.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC LoadTektronix AM503 Current Probe Amplifier Tektronix A6303 Current Probe Tektronix TDS-5054 OscilloscopePass/Fail criteria:The inrush current shall meet the specification requirements.AC line inrush current shall not damage any components, nor cause the AC line fuse to blow, under any DC load conditions, any ambient temperature, and with any ac line input voltage and frequency.Test result: PASSExtended Name = Cold start 25 deg. ambient; after 1 hour in off stage Vin=90Vac Inrush Current=57.6A. 1).Vin 4).Iin Extended Name = Cold start 25 deg. ambient; after 1 hour in off stage Vin=264Vac Inrush Current=138.0A. 1).Vin 4).Iingareg oo d f or s o mExtended Name = Hot start 25 deg. ambient; Repetitive on/off cycle 10 times. Vin=90Vac Inrush Current=56.4A. 1).Vin 4).Iin Extended Name = Hot start 25 deg. ambient; Repetitive on/off cycle 10 times. Vin=264Vac Inrush Current=138.0A. 1).Vin 4).Iint i mea nd A ll t hi n gs int he i rb ei n 1.5 LINE CYCLE DROPOUTTest conditions:The unit is subjected to a dropout of the AC line voltage from 100Vac/50Hz to zero volt for duration which equal to 7mS repeated 10 times with a period of 1 second. The unit is fully loaded. Dropout shall occur at any input phase angle.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix P5100 ProbePass/Fail criteria:The unit test need not maintain within regulation but shall not latch off.Test result: PASSExtended Name = Dropout; 100Vac/50Hz (0 deg) Dropout 10 ms at Max. Load 1) Vin 2) Vo Extended Name = Dropout; 100Vac/50Hz (90 deg) Dropout 10 ms at Max. Load 1) Vin 2) VoExtended Name = Dropout; 100Vac/50Hz (270 deg) Dropout 10 ms at Max. Load 1) Vin 2) Vo1.6 BROWNOUT & BROWNOUT RECOVERYTest conditions:1. The input voltage decreases from 90Vac/50Hz down to zero in 30 minutes.2. The input voltage increases from 0Vac up to 90Vac/50Hz in 30 minutes.Test equipment:CHROMA 6530 AC SOURCE CHROMA 630XX DC LOADPass/Fail criteria:1. The input voltage below the minimum specifies shall not cause damage to the power supply unit (due to over-heating or otherwise).2. The PSU shall recover after an AC power reset.Test result:PASS @25 Cll t hi n gs in t he i rb ei 1.7 TOTAL HARMONIC DISTORTIONTest conditions:The power line is distorted (flat-topped) with a total harmonic distortion of up to 10% (100Vac @ 50 Hz with 10 % THD = 90 Vrms).Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 65909KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix P5100 Probe Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSExtended Name = Start up operation. 100Vac/50Hz @ Full Load (1) Vin (2) VoutExtended Name = Continuous operation. 100Vac/50Hz @ Full Load (1) Vin (2) Voutd A ll t hi n gs in t he i r1.8 LINE VOLTAGE SURGETest conditions:While the unit is operating with maximum continuous load, the line voltage is switched to the surge voltage as indicated below:• 220Vac to 286Vac for 1sec, and back to 220Vac at 50Hz, repeated 10 times with 10 seconds interval.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix P5100 Probe Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSExtended Name = Line Surge 220Vac to 286Vac for 1.0 sec. Full Load.1) Vin 2) Vod A ll t hi n gs in t he i r1.9 LINE VOLTAGE SAGTest conditions:While the unit is operating with maximum continuous load, the line voltage is switched to the sag voltage as indicated below:• 100Vac to 80Vac for 0.5 sec., and back to 100Vac at 50Hz, repeated 10 times with 10 seconds interval.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix P5100 Probe Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSExtended Name = Line Sag 100Vac to 80Vac for 500mS.1) Vin 2) Vo1.10 VOLTAGE DIP IMMUNITYTest conditions:While the unit is operating with maximum continuous load, the 100Vac/50Hz and 240Vac/50Hz line voltage is switched to the dip voltage as indicated below:• 30%, 60%, 100% dip voltage for:0.5cycle, 1cycle, 5cycle, 10cycle, 25cycle, 50cycle, 250cycle durationsTest equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSDip Voltage (Vin=100Vac/50Hz)Dip Voltage (Vin=240Vac/50Hz) Duration times30%60%100%30%60%100%0.5 cycle*1*1*1*1*1*11 cycle*1*1*1*1*1*15 cycle*1*1*2*1*1*210 cycle*1*2*2*1*1*225 cycle*1*2*2*1*1*250 cycle*1*2*2*1*1*2Note: *1 Output within spec & no damage; *2 Self shutdown & no damage1.11 HARMONIC CURRENTS & EN61000-3-2 PRE-COMPLIANCETest condition:The harmonic components are compared with the limits set for Class D equipment. The input voltage is set at indicated values and the harmonic current values are recorded and compared to the EN61000-3-2 requirements.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 OscilloscopePass/Fail criteria:The harmonic current values shall meet the EN61000-3-2 requirements.Test result: PASSVin(Vac)Fin(Hz)Iin(A)PF Pin(W)THD Test Result 100.00050.000 1.1350.858103.12339.090PASS 230.00050.0000.5020.791101.37446.140PASSInput(Vac)Standard ClassOrder Reading Limit %1 1.057**20.012**30.3730.80446.42040.007**50.1510.44933.66060.004**70.0470.23719.82280.004**90.0330.11827.895100.004**110.0450.08354.831120.005**130.0390.07056.063140.003**150.0240.06139.044160.002**170.0060.05410.634180.002**190.0120.04825.678200.002**210.0160.04336.866220.002**230.0050.04012.626240.002**250.0020.036 6.319260.002**270.0070.03419.881100.000JapanClass D280.002**290.0050.03116.879300.002**310.0060.02921.769320.001**330.0040.02813.043340.001**350.0060.02623.846360.001**370.0050.02521.951380.001**390.0030.02311.538400.001**10.456**20.006**30.2080.34560.45840.003**50.0190.1939.96960.002**70.0150.10115.08980.002**90.0070.05114.201100.001**110.0020.036 5.352120.001**130.0030.03010.333140.001**150.0030.02610.385160.001**170.0020.023 6.522180.001**190.0010.021 6.829200.001**210.0010.019 4.839220.001**230.0010.017 4.706240.000**250.0010.0167.051260.000**270.0010.014 3.448280.001**290.0010.014 5.926300.001**310.0010.013 5.556320.000**330.0010.012 5.085340.000**350.0000.011 1.786360.000**370.0010.010 4.762380.000**390.0000.0100.867230.000IEC-1000-3-2Class D400.001**B. OUTPUT CHARACTERIZATION2.1 LOAD, LINE/CROSS REGULATIONTest condition:Test is repeated from different input voltages. The output is at minimum load then at maximum. Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadPass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS@25︒CVin(V)Fre.(Hz)Power(W)Load(A)Vout(V)90.00047.0000.0730.00019.362100.00050.0000.073---19.360240.00060.0000.0730.00019.360264.00063.0000.073---19.36090.00047.00045.201 2.37019.103100.00050.00045.201---19.103240.00060.00045.201 2.37019.103264.00063.00045.189---19.09790.00047.00089.089 4.74018.825100.00050.00089.101---18.827240.00060.00089.077 4.74018.823264.00063.00089.054---18.825@0︒CVin(V)Fre.(Hz)Power(W)Load(A)Vout(V)90.00047.0000.1100.00019.360100.00050.0000.073---19.361240.00060.0000.0730.00019.360264.00063.0000.073---19.36090.00047.00045.657 2.37019.105100.00050.00045.663---19.103240.00060.00045.646 2.37019.108264.00063.00045.646---19.09790.00047.00090.296 4.74018.824100.00050.00090.098---18.827240.00060.00090.001 4.74018.823264.00063.00090.045---18.825@40︒CVin(V)Fre.(Hz)Power(W)Load(A)Vout(V) 90.00047.0000.0730.00019.380 100.00050.0000.073---19.380 240.00060.0000.0360.00019.380 264.00063.0000.073---19.380 90.00047.00045.320 2.37019.138 100.00050.00045.290---19.140 240.00060.00045.314 2.37019.135 264.00063.00045.278---19.135 90.00047.00089.314 4.74018.872 100.00050.00089.302---18.870 240.00060.00089.350 4.74018.880 264.00063.00089.361---18.875mea ndA ll t hi n gs in t he i r2.2 PEAK LOAD.Test conditions:The output regulation shall be kept for a period of 5Sec at 6.32A peak load from90W.Test equipment:Tektronix TCP-202 Current Probe Tektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS@25︒CVin (Vac)Fin (Hz)Initial Load(A)Surge Load(A)DurationTime(mS)Vout Max Spec.(V)Vout Min Spec.(V)Vout Max.(V)Vout Min.(V)Result 90.0047.00 4.74 6.325000.0019.9517.0018.9218.48PASS 264.0063.00 4.74 6.325000.0019.9517.0018.8818.52PASSExtended Name = 90Vac @Full load then peak to 6.32A 2). Vout 3). IoutExtended Name = 264Vac @Full load then peak to 6.32A 2). Vout 3). Iout@0︒CVin (Vac)Fin (Hz)Initial Load(A)Surge Load(A)DurationTime(mS)Vout Max Spec.(V)Vout Min Spec.(V)Vout Max.(V)Vout Min.(V)Result 90.0047.00 4.74 6.325000.0019.9517.0018.9218.52PASS 264.0063.00 4.74 6.325000.0019.9517.0018.9218.16PASSa nd A ll t hi n gs in t he i rb ega reg oo d f or s o mExtended Name = 90Vac @Full load then peak to 6.32A 2). Vout 3). Iout Extended Name = 264Vac @Full load then peak to 6.32A 2). Vout 3). Iout@40 CVin (Vac)Fin (Hz)Initial Load(A)Surge Load(A)DurationTime(mS)Vout Max Spec.(V)Vout Min Spec.(V)Vout Max.(V)Vout Min.(V)Result90.0047.00 4.74 6.325000.0019.9517.0018.9218.56PASS 264.0063.00 4.74 6.325000.0019.9517.0018.9218.32PASSExtended Name = 90Vac @Full load then peak to 6.32A 2). Vout 3). IoutExtended Name = 264Vac @Full load then peak to 6.32A 2). Vout 3). Ioutea nd A ll t hi n gs in 2.3 RIPPLE AND NOISE (P.A.R.D.)Test conditions:Ripple voltage and noise are measured at the pins of the mating connector of which each output is decoupled by a high frequency and tantalum capacitor. Bandwidth is set at 20MHz.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TCP202 Current Probe Tektronix P5100 ProbeTektronix TDS-5054 Oscilloscope Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS @25 CInput(Vac)FrequencyTotal Power (W)Load (A)PARD (mV)90470.070.00088.0264630.070.000112.0904789.07 4.740216.02646389.104.740180.0Extended Name = 90V/ 47Hz 0A 1) Vpk-pkExtended Name = 264V/ 63Hz 0A 1) Vpk-pknd A ll t hi n gs in t he i rb ei n a reg oo d f or s o Extended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pk @0 CInput(Vac)FrequencyTotal Power (W)Load (A)PARD (mV)90470.070.000107.2264630.070.000113.6904789.27 4.740264.02646389.294.740196.0Extended Name = 90V/ 47Hz 0A 1) Vpk-pkExtended Name = 264V/ 63Hz 0A 1) Vpk-pknd A ll t hi n gs in t he i rb ei n a reg oo d f or s o Extended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pk @40 CInput(Vac)FrequencyTotal Power (W)Load (A)PARD (mV)90470.070.000123.2264630.070.000160.0904789.46 4.740276.02646389.504.740252.0Extended Name = 90V/ 47Hz 0A 1) Vpk-pkExtended Name = 264V/ 63Hz 0A 1) Vpk-pka reg oo d f or s o Extended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pk2.4 DYNAMIC LOAD RESPONSETest conditions:The dynamic load response changes at a rate and load step and frequency change are basis specification defined.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadChroma Model # 6630 Power AnalyzerTektronix TDS-5054 OscilloscopeTektronix P5100 ProbeTektronix TCP202 Current ProbePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS@25 CDynamic load condition Vspec-max Vspec-min Vreading-max Vreading-min Test result90Vac/ 47Hz; 0%load ~50%load;100Hz; 1.0A/uS. 19.95018.55019.28118.908PASS264Vac/ 63Hz; 0%load ~50%load;100Hz;1.0A/uS. 19.95018.55019.29918.906PASS90Vac/ 47Hz; 50%load ~100%load;100Hz; 1.0A/uS. 19.95018.55019.04118.630PASS264Vac/ 63Hz; 50%load~100%load;100Hz;1.0A/uS.19.95018.55019.03018.681PASSt i mea nd A hi n gs in t he i rb ei n ga reg oo d f or s o mExtended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io@0 CDynamic load conditionVspec-max Vspec-min Vreading-max Vreading-min Test result 90Vac/ 47Hz; 0%load ~50%load;100Hz; 1.0A/uS.19.95018.05019.29018.928PASS 264Vac/ 63Hz; 0%load ~50%load;100Hz; 1.0A/uS.19.95018.05019.29118.926PASS 90Vac/ 47Hz; 50%load ~100%load;100Hz; 1.0A/uS.19.95018.05019.08118.677PASS 264Vac/ 63Hz; 50%load ~100%load;100Hz; 1.0A/uS.19.95018.05019.07318.677PASSt i mea nd t hi n gs in t he i rb ei n ga reg oo d f or s o Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io@40 CDynamic load condition Vspec-max Vspec-min Vreading-max Vreading-min Test result 90Vac/ 47Hz; 0%load ~50%load;100Hz; 1.0A/uS.19.95018.05019.27918.907PASS 264Vac/ 63Hz; 0%load ~50%load;100Hz; 1.0A/uS.19.95018.05019.28118.906PASS 90Vac/ 47Hz; 50%load ~100%load;100Hz; 1.0A/uS.19.95018.05019.04618.685PASS 264Vac/ 63Hz; 50%load19.95018.05019.03218.715PASSA ll t hi n gs in t he i rb ei n ga reg oo d f or s ~100%load;100Hz; 1.0A/uS.Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Iomea nd A ll t hi n gs i2.5 OUTPUT OVER/UNDER SHOOTTest conditions:The power adapter unit was tested either at Turn On/Off or from Full Load to No Load.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Pass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSConditionOutput OvershootMax.(%)Output Overshoot Reading.(%)Output Voltage Max.(V)Output Voltage Reading.(V)Test Result Turn on overshoot; Vin=90Vac; No Load 10.00 1.63*19.53PASS Turn on overshoot; Vin=90Vac; Full Load 10.00 1.69*18.97PASS Turn on overshoot; Vin=264Vac; No Load 10.00 1.64*19.53PASS Turn on overshoot; Vin=264Vac; Full Load10.001.70*18.97PASSExtended Name = Turn on overshoot; Vin=90Vac; No Load 2) VoExtended Name = Turn on overshoot; Vin=90Vac; Full Load 2) Voga reg oo d f or s o mExtended Name = Turn on overshoot; Vin=264Vac; No Load 2) Vo Extended Name = Turn on overshoot; Vin=264Vac; Full Load 2) Voi mea nd A ll t hi n gs 2.6 TIMING REQUIREMENTSTest conditions:The following timings are measured:• AC Turn-on delay: Output voltage shall reach its nominal setting from AC power on.• AC Hold-up time: The output voltage shall remain its normal setting from AC power off.• DC output rise time: The output voltage rise time measured from 10% to 90%.• DC output fall time: The output voltage fall time measured from 90% to 10%.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix P5100 ProbePass/Fail criteria:All parameters shall be within specification.Test result: PASSTiming Condition Vin(Vac)Freq(Hz)Spec Max.(mS)Spec Min.(mS)Reading(mS)Result Turn on 90Vac; Full Load 90.0047.00**168.40PASS Turn on 115Vac; Full Load 115.0060.003000.00*90.80PASS Turn on 230Vac; Full Load 230.0050.003000.00*122.00PASS Turn on 264Vac; Full Load264.0063.00**66.40PASSExtended Name = Turn on 90Vac; Full Load 1) Vin 2) VoExtended Name = Turn on 115Vac; Full Load 1) Vin 2) Vo。
开关电源测试报告模板篇一:电源测试报告模板电源技术认证报告关键词: AC/DC、电源模块、认证测试摘要:该报告对电源进行了详细的测试,并对其中测试的问题进行总结和记录,以供产品选型参考。
一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应(必须提供测试波形)(/us, 1ms)(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表(必须提供测试波形) (1)常温特性(2)高温特性(3)低温特性注1:纹波VPP电容,示波器20MHz频率。
3、开关机性能(必须提供测试波形)(输入电压:220VAC,负载:满载)(1)常温特性(2)高温特性(3)低温特性注1注2:开关机的方式有开关和插拔2种,均需进行试验。
4、启动性能(常温下)注110%额定值上升到90%额定值的时间。
5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2:过压保护各路相对独立,一路保护不影响其他路。
注2:可用电子负载“Short”短路或导线直接短路。
篇二:开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注:在原板上进行了以下修改:1、变压器参数更新(进行成本优化)2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路(R21、C7)(纹波指标仍然优秀)一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告,可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二. 测试主要项目1)电气参数测试2)电性能参数测试3)转换效率及空载功耗测试 4)常温老化测试 5)关键元件温度测试三. 测试使用的仪器1.输入交流调压器:AC POWER SOURCE APS-95012.输出电子负载:FT6301A3.示波器:DSO-X-2022A (Agilent Technologies)4.交流输入功率计:WT210 DIGITAL POWER METER 5.数字万用表34970A6.红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录:%(线末端测试):%(线末端测试)小结:FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下,板上输出电压范围为~,具有良好的电压调整率及负载调整率。
电源测试报告一、功率因数与效率测试1使用仪器设备:AC SOURCE(交流电源)、电子负载、万用表、功率表;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25 C;3、测试方法:1)、依规格设定测试条件;输入电压、输入频率、最大负载;2)、从功率表中读取Pin and PF值,并读取输出电压计算Pout;3)、功率因数=Pin/(Vin*Iin),效率=Pout/Pin *100 % ;4、测试数据二、能效测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、万用表、功率表;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A , 1.275A,0.85A,0.425A;3、测试方法:1)、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo1,Vo2),功率因数(PF),然后计算各负载下的效率;3)、在空载时记录输入功率与输入电流。
4、测试数据三、纹波与噪声测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、示波器;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,负载分别为1.7A , 1.275A,0.85A,0.425A , 0A,常温25C;3、测试方法:按测试回路接好各测试仪器,设备,及待测品,测电源在各负载下的纹波与噪声;4、测试数据及最大幅值的波形。
四、上升/下降时间测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、示波器;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,负载为1.7A ;3、测试方法;示波器的CH1和CH2分别接Vol和Vo2,用光标中的“时间”,量测各路输出从电压10%至90%的上升时间以及90%至10%的下降时间。
开关电源测试报告模板1. 引言开关电源是一种常见的电源供应器件,用于将交流电转换为直流电,并提供给各种电子设备使用。
为了确保开关电源的性能和安全性,需要进行严格的测试和验证。
本报告旨在提供一个开关电源测试报告的模板,以便记录测试结果和评估开关电源的性能。
2. 测试设备和环境在进行开关电源的测试之前,我们需要准备以下设备和环境:•开关电源样品•交流电源•直流负载•示波器•电压表和电流表•温度计确保测试环境的温度和湿度适宜,并确保所有测试设备处于正常工作状态。
3. 测试步骤下面是进行开关电源测试的步骤:3.1 输入电压测试首先,将交流电源连接到开关电源的输入端,并逐步增加电压,记录每个电压值下的输出电压和输出电流。
通过这个测试,我们可以评估开关电源在不同输入电压下的输出性能和稳定性。
3.2 输出电压和电流测试在这个测试中,我们将固定输入电压,逐步增加负载,并记录每个负载值下的输出电压和输出电流。
通过这个测试,我们可以评估开关电源在不同负载条件下的输出性能和稳定性。
3.3 效率测试在效率测试中,我们将记录不同输入电压和负载条件下的开关电源的输入功率和输出功率,并计算出开关电源的效率。
这个测试可以帮助我们评估开关电源的能量转换效率,并判断其能源利用率。
3.4 温度测试在这个测试中,我们将记录开关电源在不同输入电压和负载条件下的温度变化。
通过这个测试,我们可以评估开关电源的散热性能和温度控制能力。
4. 测试结果和分析在进行完以上测试步骤后,我们将整理测试数据并进行分析。
可以根据测试结果来评估开关电源的各项性能指标,包括输出电压稳定性、输出电流稳定性、效率和温度控制等。
5. 结论通过以上的测试和分析,我们可以得出对于开关电源的性能评估和结论。
这些评估和结论可以帮助我们了解开关电源的工作状态和稳定性,以及是否符合预期的规格和要求。
以上是一个开关电源测试报告的模板,您可以根据实际的测试需求和结果,填写相关数据和分析,以得出最终的评估和结论。
开关电源适配器测试报告一、测试目的本次测试旨在验证开关电源适配器在不同负载条件下的性能和稳定性,以确保其满足相关标准和要求,同时为用户提供高品质的电源供应。
二、测试方法1.预热:在测试前,将开关电源适配器连续工作30分钟以达到正常工作温度。
2.输入电压测试:将电源适配器连接到电源电压测试仪上,记录不同输入电压下的输出电压和电流,并计算效率。
3.输出电压测试:将电源适配器连接到负载电阻上,分别测试不同输出电压下的输出电流,并测量输出电压波动和纹波。
4.过载保护测试:逐渐增加负载电流,直至达到适配器额定输出电流,观察适配器的过载保护功能。
5.短路保护测试:将适配器的输出端短路,测量短路时的电流和保护功能响应时间。
6.温度测试:在额定负载条件下,连续工作4小时,测量适配器的温度变化情况。
7.稳定性测试:在额定负载条件下,连续工作48小时,观察适配器的稳定性和可靠性。
三、测试结果1.输入电压测试:-在输入电压为100V时,输出电压为12V,输出电流为2A,效率为87%;-在输入电压为110V时,输出电压为12V,输出电流为2A,效率为90%;-在输入电压为220V时,输出电压为12V,输出电流为2A,效率为92%。
2.输出电压测试:-在输出电压为12V时,输出电流为1A,输出电压波动为±0.05V,纹波为5mV;-在输出电压为12V时,输出电流为2A,输出电压波动为±0.1V,纹波为10mV;-在输出电压为12V时,输出电流为3A,输出电压波动为±0.15V,纹波为15mV。
3.过载保护测试:-在额定输出电流2A时,适配器正常工作,过载保护功能未触发;-在输出电流大于额定电流2A时,适配器正常工作,过载保护功能及时触发。
4.短路保护测试:-在适配器输出端短路时,电流迅速增加至额定电流2.5A,保护功能迅速触发。
5.温度测试:-在连续工作4小时后,适配器温度上升约10℃,仍在安全范围内,无异常。
电源测试报告一、功率因数与效率测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、万用表、功率表;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃;3、测试方法:1)、依规格设定测试条件;输入电压、输入频率、最大负载;2)、从功率表中读取Pin and PF值,并读取输出电压计算Pout;3)、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、万用表、功率表;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A,1.275A,0.85A,0.425A;3、测试方法:1)、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo1,Vo2),功率因数(PF),然后计算各负载下的效率;3)、在空载时记录输入功率与输入电流。
4、测试数据三、纹波与噪声测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、示波器;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,负载分别为1.7A,1.275A,0.85A,0.425A,0A,常温25℃;3、测试方法:按测试回路接好各测试仪器,设备,及待测品,测电源在各负载下的纹波与噪声;4、测试数据及最大幅值的波形。
四、上升/下降时间测试1、使用仪器设备:AC SOURCE(交流电源)、电子负载、示波器;2、测试条件:输入电压220Vac,输入频率50Hz/60Hz,负载为1.7A;3、测试方法;示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。
电源开关、插座、电线检测报告概述本文档旨在对电源开关、插座和电线进行检测,并提供详细的检测报告。
检测包括安全性和功能性方面的考虑,以确保电力设备的正常运行和使用的安全。
电源开关检测安全性检测1. 检查电源开关的外观,确保无损坏和脱落部分。
2. 使用万用表测试电源开关的电流和电压是否在正常范围内。
3. 检查电源开关的绝缘性能,确保符合安全标准。
4. 检测电源开关的开关性能,确保开关动作流畅可靠。
5. 检查电源开关的接线,确保连接牢固可靠。
功能性检测1. 测试电源开关的开关控制功能,确保能够正常打开和关闭电源。
2. 检查电源开关的指示灯功能,确保能够正确显示电源状态。
插座检测安全性检测1. 检查插座的外观,确保无损坏和脱落部分。
2. 使用万用表测试插座的电流和电压是否在正常范围内。
3. 检查插座的绝缘性能,确保符合安全标准。
4. 检测插座的接触性能,确保插入插头后能够牢固连接。
功能性检测1. 测试插座的电源输出功能,确保插头插入后能够正常供电。
2. 检查插座的接地功能,确保能够有效接地。
电线检测安全性检测1. 检查电线的外观,确保无损坏、裂纹和暴露导线。
2. 检测电线的绝缘性能,确保符合安全标准。
3. 检查电线的连接性能,确保连接牢固可靠。
功能性检测1. 用绝缘电阻测试仪对电线进行绝缘电阻测试,确保电线绝缘性良好。
2. 使用电阻测试仪对电线进行导通测试,确保电线能够正常导通电流。
总结根据对电源开关、插座和电线的检测,我们确认这些电力设备的安全性和功能性都符合标准要求。
建议定期进行检测和维护,以确保设备的长期稳定运行和使用的安全。
适配器12V/1A测试报告方案基本参数一览
修订更新版本
注:
在原板上进行了以下修改:
1、变压器参数更新(进行成本优化)
2、输入电容修改为15uF/400V
3、输出二极管修改为SR3100
4、可去除次级吸收回路(R21、C7)(纹波指标仍然优秀)
一.说明
此文档是针对FD9020D 12V/1A适配器的测试报告,可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二.测试主要项目
1)电气参数测试
2)电性能参数测试
3)转换效率及空载功耗测试
4)常温老化测试
5)关键元件温度测试
三.测试使用的仪器
1.输入交流调压器:AC POWER SOURCE APS-9501
2.输出电子负载:FT6301A
3.示波器:DSO-X-2022A (Agilent Technologies)
4.交流输入功率计:WT210 DIGITAL POWER METER
5.数字万用表34970A
6.红外热成像仪Fluke Ti200
四.方案的实物图
五.主要项目测试记录
:2.425%(线末端测试):0.042%(线末端测试)小结:FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下,板上输出电压范围为12.297V~12.311V,具有良好的电压调整率及负载调整率。
FD9020D 12V/1A适配器在空载~满载切换时,15.483V < VDD <26.48V,符合要求。
注:该方案VDD电压综合考虑系统的过功率保护及VDD过压保护功能,VDD电压受变压器的绕制工艺及漏感等参数影响较大,因此,若有更换变压器供应商时,请注意二次评测VDD 电压范围,以更完美匹配方案参数。
福大海矽可随时全方位协助该方案各项参数测试。
3)纹波噪声测试
测试条件:输入电压为220V,满载输出。
小结:FD9020D 12V/1A适配器输出纹波噪声为29mV,具有良好的指标。
(考虑成本优化,
小结:
1、在90Vac~264Vac输入电压范围内,FD9020D 12V/1A适配器板上平均转换效率大
于81.87%;其中220Vac输入,满载输出效率为85.11%。
2、FD9020D 12V/1A适配器最大待机功耗110mW,符合应用要求。
5)FB波形测试
测试条件:输入电压为220V,满载输出。
FD9020D 12V/1A适配器
6)CS波形测试
测试条件:输入电压为220V,满载输出。
FD9020D 12V/1A适配器
7)方案芯片漏极波形对比(最高VDS风险评估)
小结:FD9020D 12V/1A适配器稳定工作时VDS电压为511V,开机上电瞬间VDS上电触发峰值电压为519V,均符合应用要求。
8)输出二极管电压测试
FD9020D 12V/1A适配器输出二极管采用单个SR3100,峰值电压81.7V,指标正常。
小结:FD9020D 12V/1A适配器动态负载测试,电压最大偏差257mV,小于(10%Vout),具有良好的指标,符合应用要求。
10)开关机输出电压过(欠)冲测试
小结:FD9020D 12V/1A适配器在90Vac~264Vac输入条件下,最大过(欠)冲电压为0.375V,小于0.8V,符合应用需求。
经过测试,短路上电与上电短路测试,系统都能正常工作。
12)关键元件温度测试
测试条件:不同电压输入,满载输出,全密闭测试,并使用玻璃框罩住,老化2小时。
时,外壳温度为75.4℃;芯片温度为100.6℃;变压器温度为96℃;
输出二极管温度为101.8℃。
2、FD9020D 12V1A适配器在220V输入,满载输出条件下密闭老化2小
时,外壳温度为63.5℃;芯片温度为67.6℃;变压器温度为88.5℃;
输出二极管温度为102.3℃。
注:以上各关键元件的满载满负荷温度测试,仅对该方案工作时可能的最高温度进行评估,实例整机应用时,因不会存在长时间满载、满负荷指标工作的现象,实际温度会更低
福大海矽随时协助客户各对各实例机型应用时关键元件实际工作温度的评估测试。
综上测试结果:
FD9020D 12V/1A适配器测试数据指标基本正常,符合应用要求。
福州福大海矽微电子有限公司
市场与技术支持部
2015.09.07。
