saab rosemount 储罐雷达液位计介绍

雷达液位计在储油罐上的应用一、雷达液位计的工作原理雷达液位计是利用微波技术进行液位测量的一种高精度液位检测设备。

其主要工作原理是利用雷达波束在液体表面和液体与介质之间的反射关系来实现液位测量。

雷达液位计通过天线向下发射微波信号，当信号遇到液体表面时被反射回来，传感器接收到反射信号，并通过信号的时间延迟来计算液位高度。

由于雷达波是微波信号，不受温度、压力、介质和油污等因素的影响，因此具有较高的测量精度和稳定性。

而且，雷达液位计还可以实现非接触性测量，无需直接接触液体，避免了传统测量方法中受不同介质影响而导致的测量误差，因此广泛应用于石油、化工、食品等行业的液位测量领域。

1. 高精度雷达液位计采用微波技术进行液位测量，具有高精度、高稳定性的特点。

在储油罐内，油位的准确测量对生产操作至关重要，雷达液位计能够实现毫米级的液位测量精度，满足工程操作对液位数据的精确要求。

2. 多介质适应性强雷达液位计在测量液位时不受介质的影响，无论是原油、汽油、柴油等各种石油产品，还是高粘度介质、高温介质等，雷达液位计都能够准确测量液位，因此具有很强的多介质适应性。

3. 安装方便雷达液位计采用非接触式测量方式，安装方便，无需直接接触液体，无需频繁维护，减少了人工成本和维护费用。

4. 抗干扰能力强雷达液位计在测量过程中，对温度、压力、介质、油污等干扰因素的抗干扰能力很强，能够在恶劣的环境下稳定可靠地工作，提高了设备的使用寿命和可靠性。

5. 数据传输方便雷达液位计可配备现场总线接口，数据传输方便，可实现远程实时监控，满足现代化生产管理的需要。

三、雷达液位计在储油罐上的安装注意事项1. 安装位置选择：雷达液位计的安装位置应选择在储油罐的顶部，避免被液体覆盖，确保信号的传输畅通，保证测量精度。

2. 天线选择：储油罐内油位测量需要考虑储油罐的高度和液位变化范围，选择合适的天线长度，以保证测量范围的覆盖。

3. 防雷保护：雷达液位计在安装过程中需进行防雷保护措施，避免雷击对设备造成损坏。

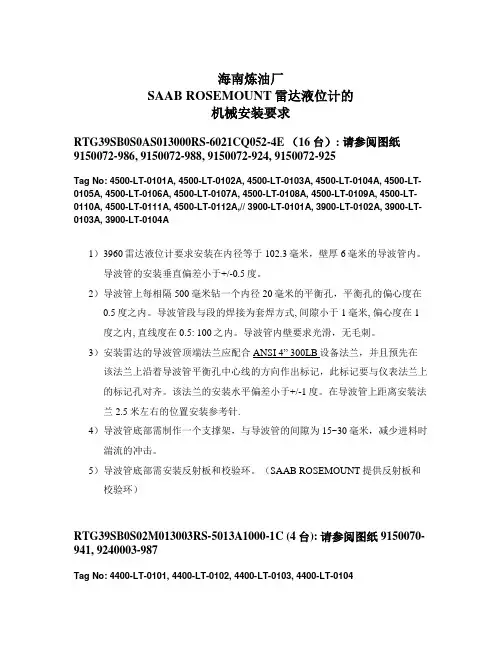

海南炼油厂SAAB ROSEMOUNT雷达液位计的机械安装要求RTG39SB0S0AS013000RS-6021CQ052-4E （16 台）: 请参阅图纸9150072-986, 9150072-988, 9150072-924, 9150072-925Tag No: 4500-LT-0101A, 4500-LT-0102A, 4500-LT-0103A, 4500-LT-0104A, 4500-LT-0105A, 4500-LT-0106A, 4500-LT-0107A, 4500-LT-0108A, 4500-LT-0109A, 4500-LT-0110A, 4500-LT-0111A, 4500-LT-0112A,// 3900-LT-0101A, 3900-LT-0102A, 3900-LT-0103A, 3900-LT-0104A1）3960雷达液位计要求安装在内径等于102.3毫米，壁厚6毫米的导波管内。

导波管的安装垂直偏差小于+/-0.5度。

2）导波管上每相隔500毫米钻一个内径20毫米的平衡孔，平衡孔的偏心度在0.5度之内。

导波管段与段的焊接为套焊方式, 间隙小于1毫米, 偏心度在1度之内, 直线度在0.5: 100之内。

导波管内壁要求光滑，无毛刺。

3）安装雷达的导波管顶端法兰应配合ANSI 4” 300LB设备法兰，并且预先在该法兰上沿着导波管平衡孔中心线的方向作出标记，此标记要与仪表法兰上的标记孔对齐。

该法兰的安装水平偏差小于+/-1度。

在导波管上距离安装法兰2.5米左右的位置安装参考针.4）导波管底部需制作一个支撑架，与导波管的间隙为15~30毫米，减少进料时湍流的冲击。

5）导波管底部需安装反射板和校验环。

（SAAB ROSEMOUNT提供反射板和校验环）RTG39SB0S02M013003RS-5013A1000-1C (4台): 请参阅图纸9150070-941, 9240003-987Tag No: 4400-LT-0101, 4400-LT-0102, 4400-LT-0103, 4400-LT-01041）RT G40B 8”阵列天线要求安装在8” SCH20-80导波管内, 其内径范围为206.3~193.7毫米。

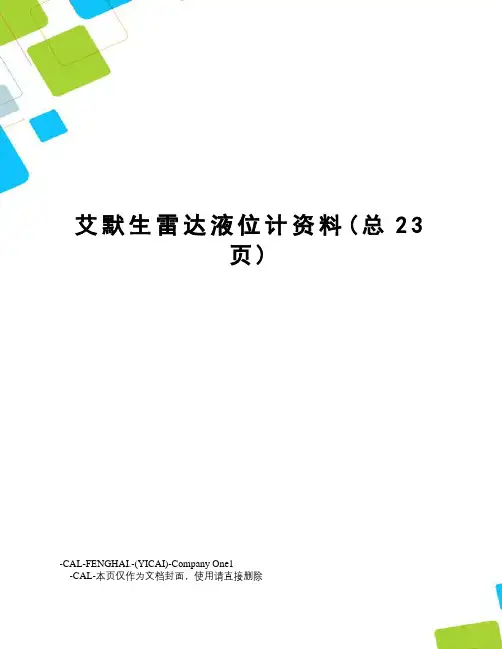

艾默生雷达液位计资料(总23页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除艾默生雷达液位计资料目录一、雷达液位计结构组成与工作原理二、雷达液位计测量系统结构组成三、雷达液位计工具软件及使用四、雷达液位计校定五、罗斯蒙特 2210 显示装置六、雷达液位计故障判断处理一、雷达液位计结构组成与工作原理1、结构组成：雷达液位计是由发射器头（TH）与天线组成。

发射器头一般是通用的，同系列雷达液位计间可以互换。

天线有多种形式，从而形成多种型号的雷达液位计。

发射器头由表体和电子单元（THE）组成。

电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

二、雷达液位计测量系统结构组成及接线１、计测量系统结构组成：SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST（RTD 测温元件Pt100)等组成，如下图所示 ，通过FCU 与DCS 通讯。

雷达液位计：RTG39、RTG40，罐旁指示仪：DAU2100、RDU40、751，DU2210-R ，多点温度计：MST 2、相关技术参数3、电气连接：罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别用来连接设备电源、输出和显示装置。

采用DC或AC作为具有较宽输入范围的内置电源，变送器供电单元可自动将电压调整到指定电压极限范围内的适用电压。

变送器输出为非本质安全HART/4-20mA主要模拟输出或非本质安全基金会现场总线。

罗斯蒙特 PRO 变送器连接示意图3.1 端子块X1接线端子1-2：用于连接非本质安全HART/4-20 mA主要模拟输出或非本质安全基金会现场总线。

端子3-4：用于连接电源输入。

端子A：电气安全接地端子。

变送器端子块X1 接线图3.2 端子块X2接线通过四根导线，将显示装置与接线盒内的X2端子块连接。

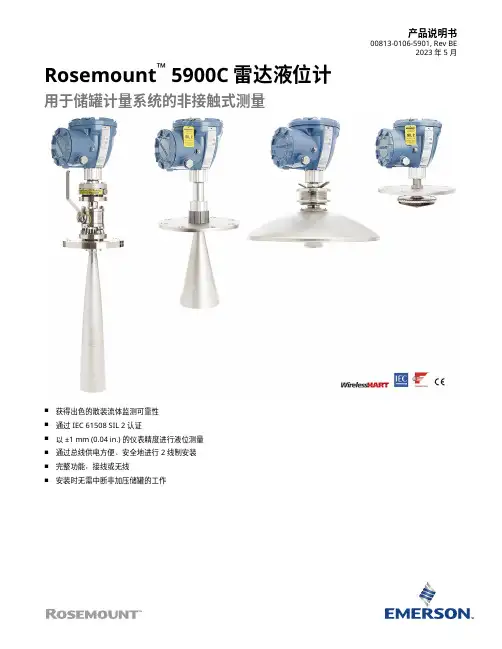

产品说明书00813-0106-5901, Rev BE2023 年 5 月Rosemount™ 5900C 雷达液位计用于储罐计量系统的非接触式测量■获得出色的散装流体监测可靠性■通过 IEC 61508 SIL 2 认证■以 ±1 mm (0.04 in.) 的仪表精度进行液位测量■通过总线供电方便、安全地进行 2 线制安装■完整功能，接线或无线■安装时无需中断非加压储罐的工作提高工厂效率和安全性出色的散装流体储罐可靠性Rosemount 5900C 液位计及其非接触式雷达测量方法可确保出色的可靠性。

■无可移动部件■维护需求低■可靠的损失控制数据Rosemount5900C 通常与多点温度测量传感器组合进行 API 标准净体积计算。

它可以测量各种类型的散装储罐和产品，包括液化气、轻质产品、重燃油和沥青。

更高效的操作■中断和减速情况更少■多数 Rosemount 5900C 天线类型可在储罐运行时安装■艾默生无线解决方案可以大幅缩减安装成本，并是您可以访问远程储罐■Rosemount 5900C 是艾默生完整储罐计量解决方案的不可或缺部分，这些解决方案已为超过 10 万个散装流体储罐提供了储罐计量提高防溢出安全等级■根据 IEC 61508，通过 SIL 2 安全认证■符合 API 2350 的解决方案内容提高工厂效率和安全性 (2)获取完整的液位和库存信息 (3)订购信息 (5)技术规格 (28)产品认证 (41)尺寸图.................................................................................................................................................................................................42Rosemount 5900C 2023 年 5 月获取完整的液位和库存信息Rosemount5900C 雷达液位计通常集成到一个完整的储罐计量系统，此系统包括用于净体积计算的平均温度测量。

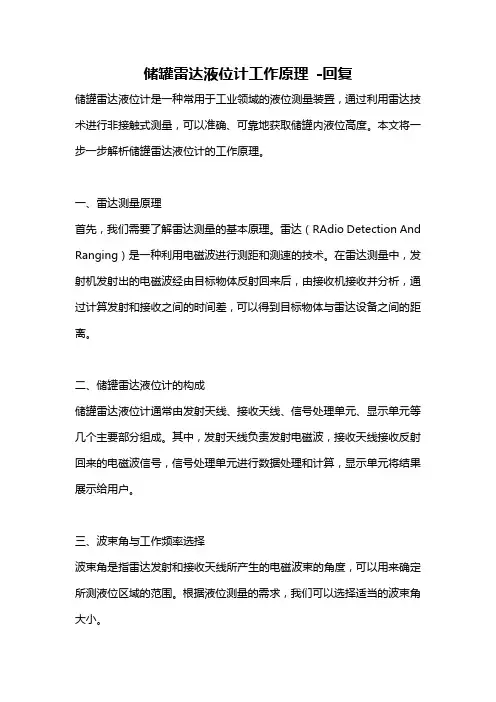

储罐雷达液位计工作原理-回复储罐雷达液位计是一种常用于工业领域的液位测量装置，通过利用雷达技术进行非接触式测量，可以准确、可靠地获取储罐内液位高度。

本文将一步一步解析储罐雷达液位计的工作原理。

一、雷达测量原理首先，我们需要了解雷达测量的基本原理。

雷达（RAdio Detection And Ranging）是一种利用电磁波进行测距和测速的技术。

在雷达测量中，发射机发射出的电磁波经由目标物体反射回来后，由接收机接收并分析，通过计算发射和接收之间的时间差，可以得到目标物体与雷达设备之间的距离。

二、储罐雷达液位计的构成储罐雷达液位计通常由发射天线、接收天线、信号处理单元、显示单元等几个主要部分组成。

其中，发射天线负责发射电磁波，接收天线接收反射回来的电磁波信号，信号处理单元进行数据处理和计算，显示单元将结果展示给用户。

三、波束角与工作频率选择波束角是指雷达发射和接收天线所产生的电磁波束的角度，可以用来确定所测液位区域的范围。

根据液位测量的需求，我们可以选择适当的波束角大小。

液位计的工作频率选择对测量结果和应用场景也有一定影响。

通常来说，较低的工作频率可以更好地穿透介质，具有较好的反射能力，但对于精度要求较高的应用场景可能不够灵敏；较高的工作频率则可以提供更高的精度，但可能受到介质影响产生干扰。

四、雷达测量原理在液位计中的应用储罐雷达液位计利用雷达测量原理实现液位的测量。

在工作时，发射天线会发出一个短脉冲的电磁波信号，并根据波束角的设定范围确定测量区域，当电磁波遇到液体介质时，一部分会被液体吸收，一部分会被液体反射。

其中，被液体反射的电磁波由接收天线接收。

五、时间差测量与液位高度计算接收到反射回来的电磁波信号后，通过信号处理单元进行数据处理和计算。

信号处理单元会计算发射和接收之间的时间差，并根据电磁波在真空中的速度和时间差，计算出液位距离。

根据雷达测量原理中的速度等式：速度= 距离/ 时间，我们可以将时间差转化为距离差。

产品数据表00813-0106-4326, Rev AA2019 年 3 月Rosemount™ 326L 型液位变送器导波雷达Rosemount 326L 液位变送器设计用于为食品和饮料行业提供准确且高重复性的连续液位测量。

艾默生优化您的食品和饮料操作Rosemount 326L 液位变送器确保您的过程液位始终处于规格范围内■测量范围：最高可达 78.7 英寸 (2000 m)■过程温度：高达 302°F (150°C)■接液材料：抛光至Ra< 32µ-in (0.8 µ-in ）的316L 不锈钢EPDM ，PEEK ■IP 防护等级：IP69K■通讯协议：4-20 mA ，IO-Link ，开关艾默生提供广泛产品组合，帮您解决棘手问题从简单测量到关键应用，艾默生的广泛解决方案组合为您解忧。

我们的创新产品可靠、易用，可帮助您扩大生产、保持品质控制和产品的一致性、减少产品损失并确保产品安全。

遍布全球的多个服务机构为您提供支持内容艾默生优化您的食品和饮料操作 (2)订购信息...........................................................................................................................................................................................3附件...................................................................................................................................................................................................3规格...................................................................................................................................................................................................5产品认证...........................................................................................................................................................................................9尺寸图 (10)2019 年 3 月2019 年 3 月艾默生可提供从简单维修到复杂项目的技术支持，包括培训服务和仪器服务，为您提高产品的维护性、可靠性和性能，最终改进过程设备和生产质量。

雷达液位计在储油罐上的应用一、雷达液位计的原理雷达液位计是一种采用微波雷达技术测量液位高度的设备。

它利用微波脉冲发射器向储油罐内射出微波脉冲，当微波脉冲遇到液体表面时，会被液体反射。

雷达液位计接收到反射回来的微波信号，并通过测量微波信号的往返时间来计算出液位高度。

由于微波在空气和液体中传播速度的差异，因此可以通过测量微波的往返时间得出液位高度，这一测量原理可以保证在不同的工况下均能准确测量液位高度。

1. 精确测量液位高度传统的液位检测设备在面对高温、高压、腐蚀性液体等特殊条件时，往往无法准确测量液位高度，导致了工艺控制和安全管理上的一系列问题。

而雷达液位计能够完美解决这一难题，它无需直接接触液体，不受环境条件的限制，可以在恶劣的工况下进行可靠的液位高度测量。

无论是在高温、高压环境下，还是在腐蚀性液体中，雷达液位计均能精准测量出液位高度，为储油罐中的液体管理提供了可靠的技术支持。

2. 实时监测液位变化雷达液位计具有高精度、高稳定性和高灵敏度的特点，可以实时监测液位的变化，并将液位信息传输给控制系统进行实时处理。

通过雷达液位计，工作人员可以随时掌握储油罐内液体的液位情况，及时发现液位异常情况，及时采取措施处理，避免了液位超标带来的安全隐患。

3. 防止溢油事故发生在石油化工行业中，储油罐液位过高或者泄漏都会引发严重的安全事故，形成重大的环境和人身伤害。

而雷达液位计可以精准监测储油罐内液位，一旦液位超出安全范围，系统将及时发出警报，提醒工作人员做好应对措施，避免液体泄漏或溢出事故的发生。

4. 降低运行成本雷达液位计具有长期稳定可靠、使用寿命长、维护成本低等特点，一次性投资后，基本无需额外的人力和物力投入，可以为企业降低液位检测的运行成本。

雷达液位计可以实现远程监控，无需人工巡检，大大节约了人力成本，提高了工作效率。

5. 提高生产效率通过雷达液位计的实时监测和自动控制，可以精确控制储油罐的液位高度，保持生产过程的稳定性，提高生产效率。

产品说明书00813-0106-4418, Rev AE2023 年 12 月Rosemount™ 3408 液位变送器非接触式雷达■多功能 80 Ghz 快扫 FMCW 雷达使应用灵活■智能功能使生活更便捷■通过可选 Bluetooth®无线技术进行通讯■高级诊断和智能仪表自校验■完成 NAMUR 型式试验■按 IEC 61508 达到 SIL 2 认证（可达到 SIL 3）简介灵活适用Rosemount3408液位变送器能在各类过程应用中准确地连续测量液位。

通用设计使其成为适用的解决方案，使用时灵活。

例如，变送器可用在过程接头较小、腐蚀性环境和露天安装的储罐和容器中。

它经过认证适用于危险场所，符合 NAMUR 建议。

图 1:天线类型A.适合较小过程接头的透镜天线B.带 PTFE 接液部件的过程密封天线C.装配支架的 ATAP （大气温度和压力）透镜天线内容简介.......................................................................................................................................................................................................2订购信息...............................................................................................................................................................................................5性能规格.............................................................................................................................................................................................13功能规格.............................................................................................................................................................................................15物理规格.............................................................................................................................................................................................23安装注意事项......................................................................................................................................................................................24产品认证.............................................................................................................................................................................................28尺寸图. (29)Rosemount 34082023 年 12 月在每个环节都简单易用Rosemount3408设计了图形说明和直观的软件界面，简化操作员任务。
