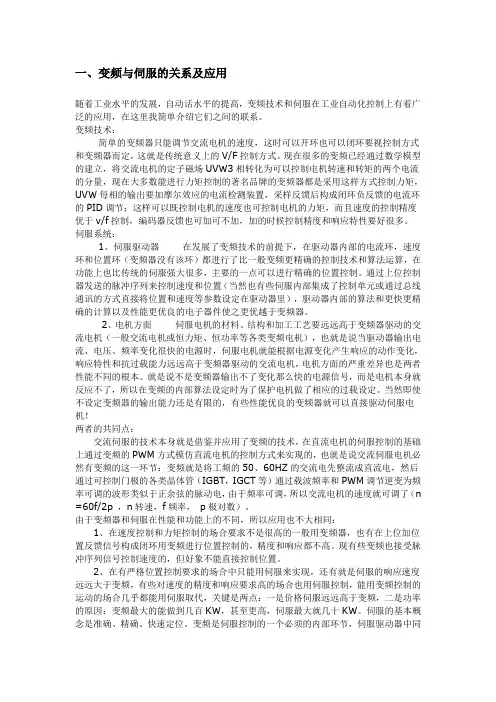

一、变频与伺服的关系及应用随着工业水平的发展，自动话水平的提高，变频技术和伺服在工业自动化控制上有着广泛的应用，在这里我简单介绍它们之间的联系。

变频技术：简单的变频器只能调节交流电机的速度，这时可以开环也可以闭环要视控制方式和变频器而定，这就是传统意义上的V/F控制方式。

现在很多的变频已经通过数学模型的建立，将交流电机的定子磁场UVW3相转化为可以控制电机转速和转矩的两个电流的分量，现在大多数能进行力矩控制的著名品牌的变频器都是采用这样方式控制力矩，UVW每相的输出要加摩尔效应的电流检测装置，采样反馈后构成闭环负反馈的电流环的PID调节；这样可以既控制电机的速度也可控制电机的力矩，而且速度的控制精度优于v/f控制，编码器反馈也可加可不加，加的时候控制精度和响应特性要好很多。

伺服系统：1、伺服驱动器在发展了变频技术的前提下，在驱动器内部的电流环，速度环和位置环（变频器没有该环）都进行了比一般变频更精确的控制技术和算法运算，在功能上也比传统的伺服强大很多，主要的一点可以进行精确的位置控制。

通过上位控制器发送的脉冲序列来控制速度和位置（当然也有些伺服内部集成了控制单元或通过总线通讯的方式直接将位置和速度等参数设定在驱动器里），驱动器内部的算法和更快更精确的计算以及性能更优良的电子器件使之更优越于变频器。

2、电机方面伺服电机的材料、结构和加工工艺要远远高于变频器驱动的交流电机（一般交流电机或恒力矩、恒功率等各类变频电机），也就是说当驱动器输出电流、电压、频率变化很快的电源时，伺服电机就能根据电源变化产生响应的动作变化，响应特性和抗过载能力远远高于变频器驱动的交流电机，电机方面的严重差异也是两者性能不同的根本。

就是说不是变频器输出不了变化那么快的电源信号，而是电机本身就反应不了，所以在变频的内部算法设定时为了保护电机做了相应的过载设定。

当然即使不设定变频器的输出能力还是有限的，有些性能优良的变频器就可以直接驱动伺服电机！两者的共同点：交流伺服的技术本身就是借鉴并应用了变频的技术，在直流电机的伺服控制的基础上通过变频的PWM方式模仿直流电机的控制方式来实现的，也就是说交流伺服电机必然有变频的这一环节：变频就是将工频的50、60HZ的交流电先整流成直流电，然后通过可控制门极的各类晶体管（IGBT，IGCT等）通过载波频率和PWM调节逆变为频率可调的波形类似于正余弦的脉动电，由于频率可调，所以交流电机的速度就可调了（n =60f/2p ，n转速，f频率，p极对数）。

1. 变频技术2. 变频器的认识一、定义1. 什么叫变频器：变频器就是改变电源频率的电气设备。

2. 三相异步电动机：以三相电源为动力源，实际转速与同步转速不一致的电动机。

如：抽水泵上的电动机。

3. 什么叫三相电源：三相电源就是相与相之间的电压相等，相角度相差120的三相电源。

4. 什么叫单相电源：只有一相的电源叫单相电源，电压参考点为大地或中性点。

如：每家每户所用的照明电源。

5. 什么叫线电压：相线与相线之间的电压叫做线电压。

（国标为380V）6. 什么叫相电压：相线与零线之间的电压叫做相电压。

（国标为220V）3. 二、三相异步电动机的作用和特性：1. 三相异步电动机的作用：通过三相异步电动机运转（正转或反转）来带动其它设备做各种各样的机械运动。

2. 三相异步电动机的特性：1) 运转方式：靠旋转磁场来带动电动机转子额定电流为约等于其功率的二倍额定电流为约等于其功率的二倍V/F控制变频器力矩力电机力力转。

2) 接线方式：有星形（Y形）和三角形（△形）两种，Y形接线时，电动机的电流小，但力矩也小，三角形（△形）接线时电动机的电流大，但力矩大；3) 变速：n=60f (1-K)/pn—电动机转速 60—常数 p—极对数f —电源频率 k—滑差系数公式说明：只要改变电源频率“f”或极对数“p”，就可以改变电动机转速。

三相异步电动机有2极、4极、6极、8极……,工业用的三相异步电动机一般极数不会超过8极，极数越多，转速越慢，但力矩就越大，极数越少，转速就越快，但力矩就越小；每种极数所对应的转速如下：a) 2极──2950转/分（理想3000转/分，即同步转速）b) 4极──1450转/分（理想1500转/分，即同步转速）c) 6极──950转/分（理想1000转/分，即同步转速）d) 8极──700转/分（理想750转/分，即同步转速）4. 三、变频器的作用：1. 调速：普通的三相异步电动机，加装变频后可以实现调速功能。

《变频及伺服应用技术》优质教案一、教学内容本节课选自《电气自动化技术》教材第十二章《变频及伺服应用技术》，详细内容包括：变频调速原理、变频器的种类及选型、变频器控制电路设计、伺服系统的组成及原理、伺服驱动器的应用和调试。

二、教学目标1. 掌握变频调速的原理及其在实际工程中的应用。

2. 学会分析变频器的种类及选型，能根据实际需求进行合理选择。

3. 能够设计简单的变频器控制电路，并了解伺服系统的组成及原理。

三、教学难点与重点重点：变频调速原理、变频器及伺服驱动器的选型和应用。

难点：变频器控制电路设计、伺服系统的调试。

四、教具与学具准备1. 教具：PPT、板书、实物模型、示波器、万用表。

2. 学具：笔记本、教材、实验箱、变频器、伺服驱动器。

五、教学过程1. 导入：通过展示实际工程中应用的变频及伺服系统，引起学生兴趣，引出本节课的主题。

2. 理论讲解：（1）变频调速原理：讲解变频器的工作原理，以及变频调速的优点。

（2）变频器种类及选型：分析不同类型变频器的特点，指导学生如何进行选型。

（3）变频器控制电路设计：讲解设计方法，结合实例进行说明。

（4）伺服系统组成及原理：介绍伺服系统的基本构成，讲解其工作原理。

（5）伺服驱动器应用及调试：分析伺服驱动器的应用场景，讲解调试方法。

3. 实践操作：（1）学生分组进行变频器控制电路的设计与搭建。

（2）学生进行伺服系统的调试，观察并记录实验数据。

4. 例题讲解：结合教材中的例题，进行详细讲解，巩固所学知识。

5. 随堂练习：布置相关的练习题，让学生及时巩固所学知识。

六、板书设计1. 变频调速原理2. 变频器种类及选型3. 变频器控制电路设计4. 伺服系统组成及原理5. 伺服驱动器应用及调试七、作业设计1. 作业题目：（1）简述变频调速原理及其优点。

（2）分析变频器选型的依据，举例说明。

（3）设计一个简单的变频器控制电路。

（4）简述伺服系统的组成及工作原理。

2. 答案：（1）见教材第十二章第一节。

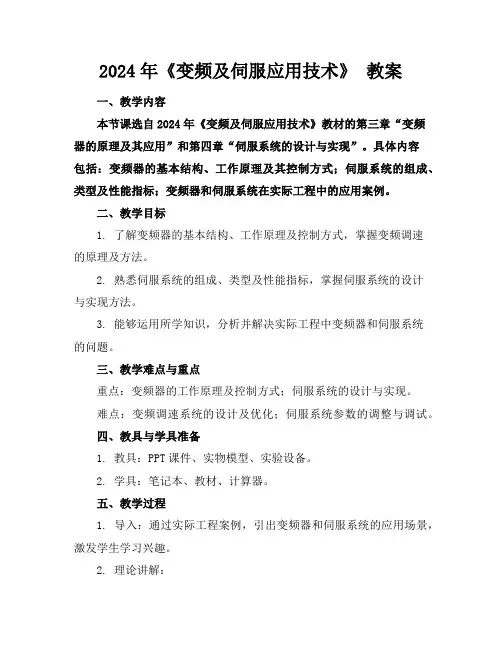

2024年《变频及伺服应用技术》教案一、教学内容本节课选自2024年《变频及伺服应用技术》教材的第三章“变频器的原理及其应用”和第四章“伺服系统的设计与实现”。

具体内容包括：变频器的基本结构、工作原理及其控制方式；伺服系统的组成、类型及性能指标；变频器和伺服系统在实际工程中的应用案例。

二、教学目标1. 了解变频器的基本结构、工作原理及控制方式，掌握变频调速的原理及方法。

2. 熟悉伺服系统的组成、类型及性能指标，掌握伺服系统的设计与实现方法。

3. 能够运用所学知识，分析并解决实际工程中变频器和伺服系统的问题。

三、教学难点与重点重点：变频器的工作原理及控制方式；伺服系统的设计与实现。

难点：变频调速系统的设计及优化；伺服系统参数的调整与调试。

四、教具与学具准备1. 教具：PPT课件、实物模型、实验设备。

2. 学具：笔记本、教材、计算器。

五、教学过程1. 导入：通过实际工程案例，引出变频器和伺服系统的应用场景，激发学生学习兴趣。

2. 理论讲解：（1）讲解变频器的基本结构、工作原理及控制方式；（2）介绍伺服系统的组成、类型及性能指标；（3）分析变频器和伺服系统在实际工程中的应用案例。

3. 实践操作：（1）展示变频调速实验，让学生直观感受变频器的调速效果；（2）组织学生进行伺服系统设计及调试实验，提高学生的动手能力。

4. 例题讲解：结合教材，讲解典型例题，巩固所学知识。

5. 随堂练习：布置相关练习题，检验学生对知识的掌握程度。

六、板书设计1. 变频器的基本结构、工作原理及控制方式；2. 伺服系统的组成、类型及性能指标；3. 变频调速实验原理及步骤；4. 伺服系统设计与调试方法。

七、作业设计1. 作业题目：（1）简述变频器的工作原理及控制方式；（2）分析伺服系统的性能指标及其影响因素；（3）设计一个简单的变频调速系统，并给出参数计算过程。

2. 答案：（1）变频器工作原理：通过改变电机供电频率，实现电机转速的调节。

交流伺服与变频技术及应用（第4版）配套习题及答案习题一：伺服系统基本原理1.请简要介绍伺服系统的基本原理。

答：伺服系统是一种闭环控制系统，通过将反馈信号与期望信号相比较，并根据差异进行调节和控制，以实现准确的位置控制、速度控制和力控制等功能。

伺服系统由电机、传感器、控制器和执行机构组成，其中电机负责转换电能为机械能，传感器负责采集反馈信号，控制器根据期望信号和反馈信号进行控制计算，执行机构负责输出控制信号。

2.什么是PWM调制？它在伺服控制系统中有什么作用？答：PWM调制（Pulse Width Modulation）是一种将模拟信号转换为脉冲信号的技术。

在伺服控制系统中，PWM调制被用于控制电机的速度和位置。

通过改变脉冲信号的占空比，即高电平时间与周期时间的比例，可以控制电机的转速和位置精度。

PWM调制技术具有简单、高效的特点，可以有效地控制电机的输出功率和响应速度。

3.请说明伺服系统的静态误差、动态特性和稳定性分析。

答：伺服系统的静态误差是指系统在达到期望位置后的偏差。

静态误差可以通过改变控制器参数或增加反馈环节来进行补偿。

动态特性是指系统在输入信号发生变化时的响应特性，包括响应时间、超调量和稳定性等方面。

稳定性分析主要是通过判断系统的闭环极点位置来决定系统是否稳定，在控制系统中，极点位置在左半平面表明系统是稳定的。

习题二：交流伺服系统的电机选择与控制1.交流伺服系统选择电机时需要考虑哪些因素？答：选择交流伺服系统的电机时需要考虑以下因素：负载特性、转矩要求、转速要求、输出功率、尺寸和重量、成本以及可靠性等。

负载特性包括负载惯性、负载转矩和负载扭矩等，转矩要求和转速要求决定了电机的选型范围，输出功率需要满足负载要求，尺寸和重量需要适应装置的安装空间，成本和可靠性是选择电机时重要考虑的因素。

2.请简要介绍交流伺服电机常用的控制方法。

答：交流伺服电机常用的控制方法有位置控制、速度控制和力控制。

位置控制是将电机控制到预定位置，通常使用PID控制器来精确控制电机的位置。

《变频及伺服应用技术》教案一、教学内容本节课选自《变频及伺服应用技术》教材第四章，详细内容主要包括：变频器的工作原理、变频器的选型与安装、变频调速系统的设计及应用、伺服驱动系统的工作原理及其控制方法。

二、教学目标1. 让学生掌握变频器的工作原理，能正确选型、安装变频器。

2. 使学生了解变频调速系统的设计及应用，能运用到实际工程中。

3. 让学生掌握伺服驱动系统的工作原理及其控制方法，提高实际操作能力。

三、教学难点与重点教学难点：变频器的选型与安装、变频调速系统的设计、伺服驱动系统控制方法。

教学重点：变频器工作原理、伺服驱动系统工作原理、变频调速系统的应用。

四、教具与学具准备1. 教具：PPT、视频、实物模型。

五、教学过程1. 导入：通过展示实际工程案例，让学生了解变频及伺服应用技术的现实意义。

2. 基本概念：讲解变频器、伺服驱动系统的工作原理。

3. 实践操作：a. 变频器选型与安装：以实际工程为例，指导学生如何正确选型、安装变频器。

b. 变频调速系统设计：介绍设计方法，结合实例进行分析。

c. 伺服驱动系统控制方法：讲解控制原理，进行实际操作演示。

4. 随堂练习：让学生针对所学内容进行实际操作，巩固知识点。

5. 例题讲解：针对重难点，选取典型例题进行讲解。

六、板书设计1. 变频器工作原理2. 变频器选型与安装3. 变频调速系统设计及应用4. 伺服驱动系统工作原理5. 伺服驱动系统控制方法七、作业设计1. 作业题目：a. 请简述变频器的工作原理。

b. 请说明如何正确选型、安装变频器。

c. 请分析一个实际的变频调速系统设计案例。

d. 请阐述伺服驱动系统的工作原理及控制方法。

2. 答案：八、课后反思及拓展延伸1. 反思：针对本节课的教学效果，进行自我评价，分析优点与不足，不断改进教学方法。

2. 拓展延伸：a. 开展课外实践活动，让学生深入了解变频及伺服应用技术在实际工程中的应用。

b. 邀请相关领域的专家进行讲座，拓展学生视野。

变频器中的伺服控制技术应用详解伺服控制技术是在工控系统中被广泛应用的一种自动化控制技术，它使用传感器来监测设备的反馈信号，然后给予机械设备恰当的控制力度，使其能够按照预先设定的程序运动。

伺服控制技术常常和变频器一起被使用，以实现更高效准确的控制。

本文将详细介绍变频器中的伺服控制技术及其应用。

一、伺服控制技术概述伺服控制技术主要应用于工业自动化控制系统中，其主要作用是精确控制运动轨迹和速度。

在伺服控制系统中，电机与传感器紧密结合，通过对传感器信号的采集和计算，实现对电机的精确控制。

伺服控制技术的核心在于控制系统能够根据实际运行过程中的数据来及时调整电机的转速和转向，从而达到更加准确的位置、速度和加速度控制。

二、变频器中的伺服控制技术应用变频器是将电源频率转换为可以控制电机转速的电力设备。

在伺服控制中，变频器作为控制电机转速、实现坐标定位和速度调整的关键部件使用。

通过变频器对电机转速的调节，实现精准的位置控制和速度控制。

变频器中的伺服控制技术应用经常涉及到计数器、编码器和累加器等多种控制元件。

三、伺服控制技术应用场景1. 自动化生产伺服控制技术广泛应用于自动化生产线中，以实现高效的生产和成品质量要求。

通过伺服电机的旋转掌控，实现对物料的精准定位，进而实现更加高效和精确的自动化生产。

2. 机器人控制伺服控制技术在机器人控制系统中也有广泛应用。

机器人的动作精度和可靠性对于伺服电机的控制要求很高，通过伺服控制技术能够精确控制机器人的运动，包括位置、速度、加速度等，满足机器人应用场景下的精确控制需要。

3. 医疗仪器伺服控制技术也被广泛应用于医疗仪器领域，可以实现高精度的医疗仪器控制，包括X射线机、CT机、核磁共振仪等。

这些医疗设备需要高精度的定位和速度控制，伺服控制技术能够满足这些需求，提升医疗诊疗的效率和精确性。

四、结论在当今自动化控制技术领域中，伺服控制技术已经被广泛应用，尤其是在变频器中的伺服控制技术应用更是发挥了极大的作用。

《交流伺服与变频技术》课程标准课程名称:《交流伺服与变频技术》课程编码:10731108课程类型:理实一体化开课部门:机械工程系适用专业及参考学时:专业名称专业方向参考学分参考学时数控设备应用与维护各方向通用464一,前言1. 课程性质交流伺服与变频器在工业自动化领域地应用已经越来越广泛,交流调速代替传统地直流调速已成为工业自动化领域地趋势。

为了使学习内容能紧跟技术发展,以适应职业岗位地需求,特开设本课程。

本课程是《机电一体化》,《数控设备应用与维护专业》,《机电设备维护》等机电类专业地通用专业基础课程,是学生掌握面广量大地通用型交流伺服与变频器基础知识与应用,维修技能地支撑课程。

通过本课程学习,学生应掌握机电一体化设备应用与维修员在交流伺服与变频器应用与维修方面所需地理论知识;使得学生能够根据不同地控制要求,规划问题解决方案;能利用变频器与交流伺服地功能解决工程实际问题;能熟练操作,使用通用型交流伺服与变频器;并初步具备故障地分析与维修能力。

课程开设一学期,64 学时/4 学分。

2. 课程定位《交流伺服与变频技术》课程地教学重点是用于通用机械,纺织机械,包装机械,自动线,工业机器及配套产数控系统地普及型数控机床等机电一体化设备地通用型交流伺服与变频器,课程不包括全功能型数控系统所配套地交流伺服与主轴系统方面地内容。

课程内容涉及电力电子技术,运动控制技术,自动控制技术等,分变频器与交流伺服两个学习领域。

由于变频器与交流伺服地结构,原理,用途相近,出于知识与技能体系地考虑,课程设置时原则上应将两个学习领域合并,以增加系统性,避免学习内容地重复与交叉。

《交流伺服与变频技术》开设前,学生通过《机床电气控制与 PLC》,《电工与工业电子学》等课程地学习获得强电控制,变频调速与伺服,PLC 等数控系统主要组成部分地知识基础与安装调试地基本技能,然后进入本课程地学习。

本课程学习获得地知识与技能是后续地《数控系统连接与调试》,《数控机床故障诊断与维修》等课程学习过程地数控系统连接与调试,数控机床故障诊断与排除准备了知识与技能基础。

《变频及伺服应用技术》教案教案：《变频及伺服应用技术》一、教学内容本节课的教学内容选自《自动化设备与应用》教材的第四章，主要涉及变频器和伺服系统的原理及应用。

具体内容包括：1. 变频器的基本原理、结构及功能；2. 伺服系统的基本原理、结构及功能；3. 变频器和伺服系统在自动化设备中的应用案例。

二、教学目标1. 了解变频器和伺服系统的基本原理、结构及功能；2. 掌握变频器和伺服系统在自动化设备中的应用方法；3. 能够分析实际工程中变频器和伺服系统的问题，并提出解决方案。

三、教学难点与重点1. 变频器和伺服系统的原理及功能；2. 变频器和伺服系统在实际工程中的应用。

四、教具与学具准备1. PPT课件；2. 变频器和伺服系统的实物模型或图片；3. 相关实例视频资料。

五、教学过程1. 引入：通过播放一个自动化生产线的实例视频，让学生了解变频器和伺服系统在实际工程中的应用，激发学生的学习兴趣。

2. 讲解：详细讲解变频器的基本原理、结构及功能，并通过实物模型或图片进行展示，让学生更直观地理解。

3. 互动：提问学生关于变频器的工作原理和功能，引导学生进行思考和讨论，巩固所学知识。

4. 讲解：详细讲解伺服系统的基本原理、结构及功能，并通过实物模型或图片进行展示，让学生更直观地理解。

5. 互动：提问学生关于伺服系统的工作原理和功能，引导学生进行思考和讨论，巩固所学知识。

6. 应用：介绍变频器和伺服系统在自动化设备中的应用案例，让学生了解实际工程中的应用方法。

7. 练习：给出一个实际工程案例，让学生分析并运用所学知识解决问题。

六、板书设计1. 变频器的基本原理、结构及功能；2. 伺服系统的基本原理、结构及功能；3. 变频器和伺服系统在自动化设备中的应用案例。

七、作业设计1. 请简述变频器的工作原理和功能。

答案：变频器是一种用于调节交流电机转速的装置，通过改变供电频率来改变电机的转速。

变频器的主要功能有：调节电机转速、实现电机软启动、提高电机运行效率、降低电机噪音等。

伺服驱动器伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。

一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。

伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。

尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。

当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。

该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用［1］。

在伺服驱动器速度闭环中，电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重要。

为寻求测量精度与系统成本的平衡，一般采用增量式光电编码器作为测速传感器，与其对应的常用测速方法为M/T测速法。

M/T 测速法虽然具有一定的测量精度和较宽的测量范围，但这种方法有其固有的缺陷，主要包括：1）测速周期内必须检测到至少一个完整的码盘脉冲，限制了最低可测转速；2）用于测速的2个控制系统定时器开关难以严格保持同步，在速度变化较大的测量场合中无法保证测速精度。

因此应用该测速法的传统速度环设计方案难以提高伺服驱动器速度跟随与控制性能。

工作原理目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。

《变频及伺服应用技术》教案教案：《变频及伺服应用技术》一、教学内容：本节课的教学内容主要包括变频器和伺服系统的应用技术。

教材的章节涉及第4章“变频器应用技术”和第5章“伺服系统应用技术”。

第4章详细介绍了变频器的原理、结构、功能及在不同行业中的应用实例。

第5章则对伺服系统的组成、工作原理、调速特性等进行了深入的讲解，并通过实际案例展示了伺服系统在工业自动化中的应用。

二、教学目标：1. 让学生了解变频器和伺服系统的原理及功能，掌握其应用技术。

2. 培养学生分析问题和解决问题的能力，能根据实际需求选择合适的变频器和伺服系统。

3. 提高学生对工业自动化技术的认识，培养其对自动化领域的兴趣。

三、教学难点与重点：重点：变频器和伺服系统的原理、功能及应用技术。

难点：变频器和伺服系统在不同行业中的实际应用案例分析。

四、教具与学具准备：1. 教具：多媒体教学设备、变频器和伺服系统的实物或模型、实验设备。

2. 学具：教材、实验指导书、笔记纸、笔。

五、教学过程：1. 实践情景引入：以一个工厂生产线上的自动化设备为例，介绍变频器和伺服系统在实际中的应用。

2. 知识讲解：a) 讲解变频器的原理、结构、功能及调节方式。

b) 讲解伺服系统的组成、工作原理、调速特性。

3. 例题讲解：分析典型行业中变频器和伺服系统的应用案例，如电梯、机床、塑料机械等。

4. 随堂练习：让学生结合实例，分析变频器和伺服系统的工作原理及应用技术。

5. 实验操作：安排课后实验，让学生亲自操作变频器和伺服系统，加深对知识的理解。

六、板书设计：板书内容主要包括变频器和伺服系统的原理图、结构框图、功能表格等，以及实际应用案例的简要介绍。

七、作业设计：1. 作业题目：a) 描述变频器和伺服系统的工作原理。

b) 根据实际需求，选择合适的变频器和伺服系统。

c) 分析电梯、机床、塑料机械等行业中变频器和伺服系统的应用案例。

2. 答案：a) 变频器工作原理：……b) 伺服系统工作原理：……c) 电梯行业应用案例：……八、课后反思及拓展延伸：1. 反思：本节课的教学效果如何，学生是否掌握了变频器和伺服系统的应用技术。

伺服与变频器有什么区别变频器和伺服驱动器作为传动系统中应用最广泛的驱动设备，两者稳稳地占据着驱动领域的绝大部分地盘。

谈起两者的区别，很多人只知道变频器常用于低端机械设备，而伺服驱动器则多用于高端机械设备，这是一种比较笼统的说法，今天我们来认知一下两者的异同~~~一、两者的定义变频器是利用电力半导体器件的通断作用将工频电源变换成另一频率的电能控制装置，能实现对交流异步电机的软启动、变频调速、提高运转精度、改变功率因素等功能。

变频器可驱动变频电机、普通交流电机，主要是充当调节电机转速的角色。

变频器通常由整流单元、中间电路、逆变器和控制器四部分组成。

伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。

主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。

伺服系统是用来精确地跟随或复现某个过程的反馈控制系统。

又称随动系统。

在很多情况下，伺服系统专指被控制量（系统的输出量）是机械位移或位移速度、加速度的反馈控制系统，其作用是使输出的机械位移（或转角）准确地跟踪输入的位移（或转角）。

伺服系统的结构组成和其他形式的反馈控制系统没有原则上的区别。

伺服系统按所用驱动元件的类型可分为机电伺服系统、液压伺服系统和气动伺服系统。

最基本的伺服系统包括伺服执行元件（电机、液压缸）、反馈元件和伺服驱动器。

若想让伺服系统运转顺利还需要一个上位机构，PLC、以及专门的运动控制卡，工控机+PCI卡，以便给伺服驱动器发送指令。

二、两者的工作原理变频器的调速原理主要受制于异步电动机的转速n、异步电动机的频率f、电动机转差率s、电动机极对数p这四个因素。

转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f 在0-50Hz的范围内变化时，电动机转速调节范围非常宽。

变频调速就是通过改变电动机电源频率实现速度调节的。

主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
