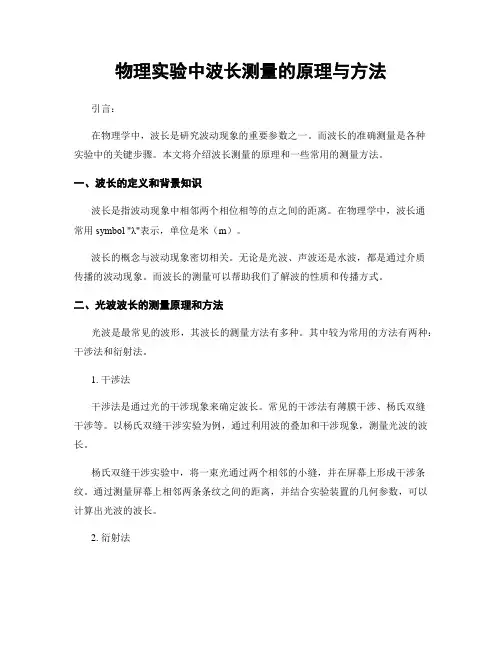

物理实验中波长测量的原理与方法引言：在物理学中，波长是研究波动现象的重要参数之一。
而波长的准确测量是各种实验中的关键步骤。
本文将介绍波长测量的原理和一些常用的测量方法。
一、波长的定义和背景知识波长是指波动现象中相邻两个相位相等的点之间的距离。
在物理学中，波长通常用symbol "λ"表示，单位是米（m）。
波长的概念与波动现象密切相关。
无论是光波、声波还是水波，都是通过介质传播的波动现象。
而波长的测量可以帮助我们了解波的性质和传播方式。

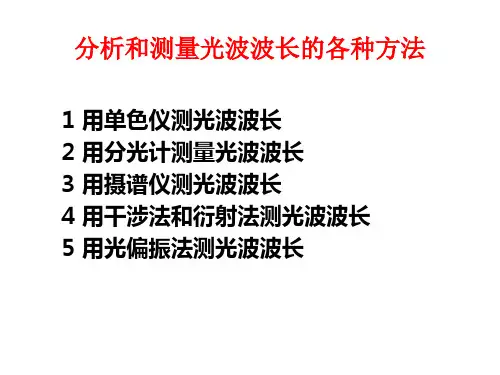

二、光波波长的测量原理和方法光波是最常见的波形，其波长的测量方法有多种。
其中较为常用的方法有两种：干涉法和衍射法。
1. 干涉法干涉法是通过光的干涉现象来确定波长。
常见的干涉法有薄膜干涉、杨氏双缝干涉等。
以杨氏双缝干涉实验为例，通过利用波的叠加和干涉现象，测量光波的波长。
杨氏双缝干涉实验中，将一束光通过两个相邻的小缝，并在屏幕上形成干涉条纹。
通过测量屏幕上相邻两条条纹之间的距离，并结合实验装置的几何参数，可以计算出光波的波长。
2. 衍射法衍射法是利用光波通过物体边缘或小孔时的衍射现象来测量波长。
常见的衍射法有单缝衍射、双缝衍射等。
以双缝衍射实验为例，通过让光波通过两个狭缝，在屏幕上形成明暗的交替条纹。
通过测量屏幕上相邻暗条纹的距离，并结合实验装置的几何参数，可以计算出光波的波长。
三、声波波长的测量原理和方法声波是另一种常见的波形，其波长的测量方法也有多种。
其中，可以通过共振管实验、干涉实验和衍射实验等方法进行测量。
1. 共振管实验共振管实验是通过改变管内气柱的长度，使得管内共鸣的声波波长等于管的长度。
通过测量共振管的长度，并结合声速的测量，可以计算出声波的波长。
2. 干涉实验和衍射实验声波的干涉实验和衍射实验与光波的实验原理类似，通过观察声波的干涉和衍射现象，可以推导出声波的波长。
干涉实验通常使用声波发生器和麦克风，将两个声波源设置在合适的位置，并调整频率和相位差，使得在一定距离处形成明暗相间的干涉条纹。

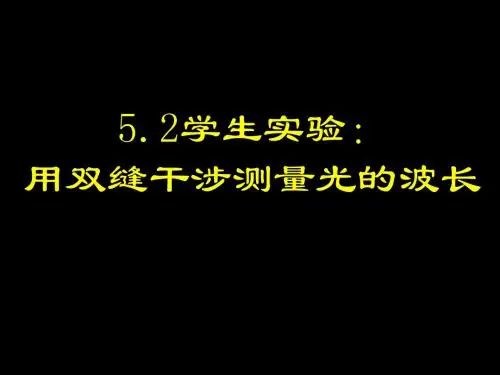

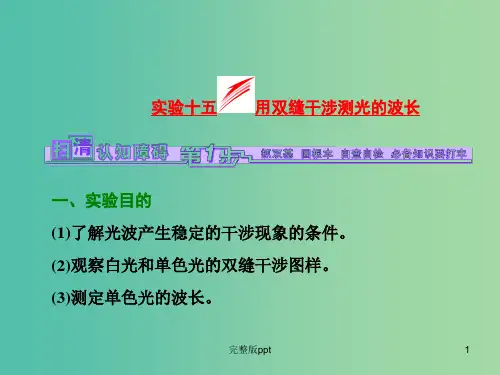

用双缝干涉测光的波长知识元用双缝干涉测光的波长知识讲解一、实验目的观察干涉图样，测定光的波长．二、实验原理双缝干涉中相邻两条明（暗）条纹间的距离△x与波长λ、双缝间距离d及双缝到屏的距离L 满足△x=λ．因此，只要测出△x、d和L，即可求出波长λ．三、实验器材双缝干涉仪（包括光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头）、刻度尺．四、实验步骤1．观察双缝干涉图样①将光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏依次安放在光具座上，如图所示．②接好光源，打开开关，使灯丝正常发光．③调节各器件的高度，使光源灯丝发出的光能沿轴线到达光屏．④安装双缝，使双缝与单缝的缝平行，二者间距5～10cm．⑤观察白光的干涉条纹．⑥在单缝和光源间放上滤光片，观察单色光的干涉条纹．2．测定单色光的波长（1）安装测量头，调节至可清晰观察到干涉条纹．（2）使分划板中心刻线对齐某条亮条纹的中央，记下手轮上的读数a1，转动手轮，使分划板中心刻线移动，记下移动的条纹数n和移动后手轮的读数a2，a1与a2之差即n条亮纹的间距．（3）用刻度尺测量双缝到光屏间距离l（d是已知的）．（4）重复测量、计算，求出波长的平均值．（5）换用不同滤光片，重复实验测量其他单色光的波长．五、注意事项1．安装器材时，注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直．2．光源灯丝最好为线状灯丝，并与单缝平行且靠近．3．调节的基本依据是：照在屏上的光很弱，主要原因是灯丝与单缝、双缝、测量头、遮光筒不共轴所致，干涉条纹不清晰的主要原因是单缝与双缝不平行．4．光波波长很短，△x、l的测量对波长λ的影响很大，l用毫米刻度尺测量，△x利用测量头测量．可测多条亮纹间距再求△x，采用多次测量求λ的平均值法，可减小误差．例题精讲用双缝干涉测光的波长例1.在“用双缝干涉测光的波长”实验中，将所用器材按要求安装在如图甲所示的光具座上，然后接通电源使光源正常工作。

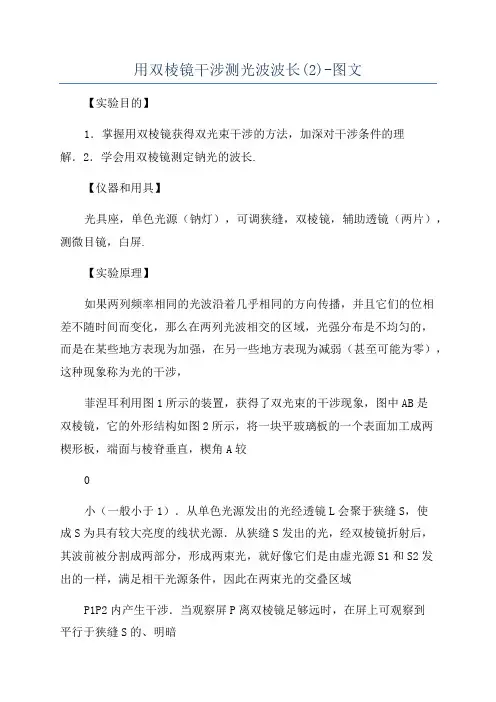

用双棱镜干涉测光波波长(2)-图文【实验目的】1．掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解．2．学会用双棱镜测定钠光的波长.【仪器和用具】光具座，单色光源（钠灯），可调狭缝，双棱镜，辅助透镜（两片），测微目镜，白屏.【实验原理】如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域，光强分布是不均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱（甚至可能为零），这种现象称为光的干涉，菲涅耳利用图1所示的装置，获得了双光束的干涉现象，图中AB是双棱镜，它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板，端面与棱脊垂直，楔角A较小（一般小于1）．从单色光源发出的光经透镜L会聚于狭缝S，使成S为具有较大亮度的线状光源．从狭缝S发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源S1和S2发出的一样，满足相干光源条件，因此在两束光的交叠区域P1P2内产生干涉．当观察屏P离双棱镜足够远时，在屏上可观察到平行于狭缝S的、明暗相间的、等间距干涉条纹．图1双棱镜干涉实验光路图2双棱镜结构设两虚光源S1和S2之间的距离为d，虚光源所在的平面（近似地在光源狭缝S的平面内）到观察屏P的距离为D，且dD，干涉条纹间距为某，则实验所用光源的波长为d某(1)D因此，只要测出d、D和某，就可用(1)式计算出光波波长．【实验内容】1．调节共轴(1)按图1所示次序，将单色光源S0，会聚透镜L，狭缝S，双棱镜AB与测微目镜P放置在光具座上．用目视法粗略地调节它们中心等高、共轴，棱脊和狭缝S的取向大体平行．(2)点亮光源S0，通过透镜L照亮狭缝S，用手执白纸屏在双棱镜后面检查：经双棱镜折射后的光束，有否叠加区P1P2（应更亮些）叠加区能否进入测微目镜？当移动白屏时，叠加区是否逐渐向左、右（或上、下）偏移？根据观测到的现象，作出判断，进行必要的调节使之共轴．2．调节干涉条纹(1)减小狭缝S的宽度，绕系统的光轴缓慢地向左或右旋转双棱镜AB，当双棱镜的棱脊与狭缝的取向严格平行时，从测微目镜中可观察到清晰的干涉条纹．(2)在看到清晰的干涉条纹后，为便于测量，将双棱镜或测微目镜前后移动，使干涉条纹的宽度适当．同时只要不影响条纹的清晰度，可适当增加狭缝S的缝宽，以保持干涉条纹有足够的亮度．（注：双棱镜和狭缝的距离不宜过小，因为减小它们的距离，S1和S2间距也将减小，这对d的测量不利．）3．测量与计算(1)用测微目镜测量干涉条纹的间距如，为了提高测量精度，可测出n条（10～20条）干涉条纹的间距某，除以n，即得某.测量时，先使目镜叉丝对准某亮纹（或暗纹）的中心，然后旋转测微螺旋，使叉丝移过n个条纹，读出两次读数，重复测量几次，求出某.(2)用光具座支架中心间距测量狭缝至观察屏的距离D.由于狭缝平面与其支架中心不重合，且测微目镜的分划板（叉丝）平面也与其支架中心不重合，所以必须进行修正，以免导致测量结果的系统误差，测量几次，求出D．(3)用透镜两次成像法测两虚光源的间距d．参见图3，保持狭缝S与双棱镜AB的位置不变，即与测量干涉条纹间距某时的相同（问：为什么不许动？），在双棱镜与测微目镜之间放置一已知焦距为f的会聚透镜L，移动测微目镜使它到狭缝S的距离D4f，然后维持恒定，沿光具座前后移动透镜L，就可以在L的两个不同位置上从测微目镜中看，其中一组为放大的实像，另一组为缩小的和S2到两虚光源S1和S2经透镜所成的实像S1实像．分别测得两放大像的间距d1，和两缩小像的间距d2，则按下式即可求得两虚光源的间距d．多测几次，取平均值d．dd1d2(2)图3用透镜两次成像法测两虚光源的间距d(4)用所测得的某、D、d值，代入式(1)，求出光源的波长．(5)计算波长测量值的标准不确定度．4．注意事项(1)使用测微目镜时，首先要确定测微目镜读数装置的分格精度，要注意防止回程差，旋转读数鼓轮时动作要平稳、缓慢，测量装置要保持稳定．(2)在测量D值时，因为狭缝平面和测微目镜的分划板平面均不和光具座滑块的读数准线（支架中心）共面，必须引入相应的修正,否则将引起较大的系统误差．(3)测量d1、d2时，由于透镜像差的影响，将引入较大误差，可在透镜L上加一直径约lcm的圆孔光阑（用黑纸）以增加d1、d2测量的精确度．（可对比一下加或不加光阑的测量结果．）【思考题】1．双棱镜和光源之间为什么要放一狭缝？为何缝要很窄且严格平行于双棱镜脊才可以得到清晰的干涉条纹？2．试证明公式dd1d2.附：测量钠光波长数据记录与处理表1.干涉条纹间距某的测量结果10条干涉条纹间距序数读数1序数读数210某(mm)k1k2k3k1+10k2+10k3+10k4k5k4+10k5+10D=(mm)某=(mm)表2.用而成成像法测量虚光源像的结果放大像(mm)序数读数112345平均值读数2缩小像(mm)d1读数1读数2d2 d某d1d2某=DD不确定度计算举例：用双棱镜测量光源的波长（λ）实验，测量公式为：d1d2某1nD式中d1为两虚光源经透镜L1所成二亮线（光源实像）的间距，d2为透镜移至L2二亮线的间距，D为虚光源到其实像的距离。
