机床夹具设计实例概要

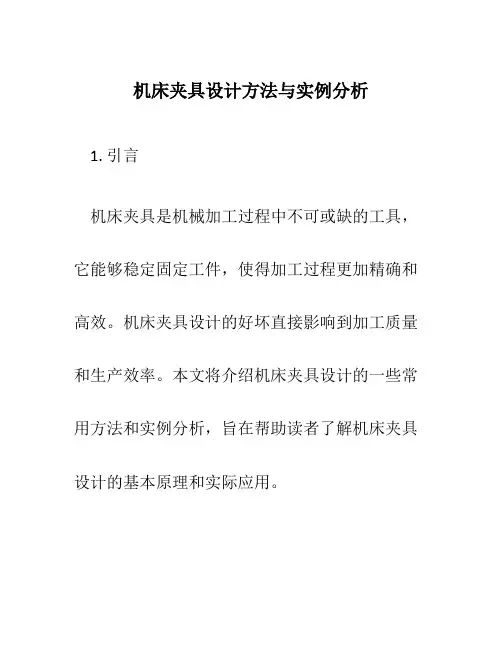

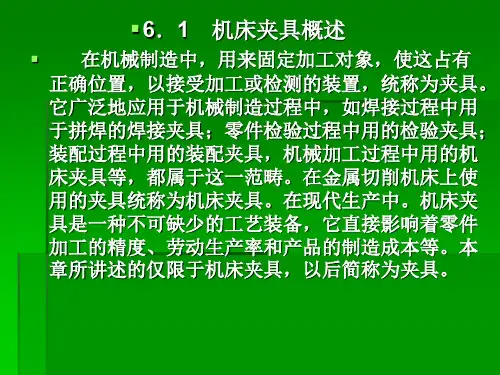

机床夹具设计方法与实例分析1. 引言机床夹具是机械加工过程中不可或缺的工具，它能够稳定固定工件，使得加工过程更加精确和高效。

机床夹具设计的好坏直接影响到加工质量和生产效率。

本文将介绍机床夹具设计的一些常用方法和实例分析，旨在帮助读者了解机床夹具设计的基本原理和实际应用。

2. 机床夹具设计的基本原则2.1 稳定性原则机床夹具设计的首要原则是保证夹具对工件的稳定性。

稳定的夹具能够防止工件在加工过程中产生位移或者抖动，确保加工精度和表面质量。

为了提高稳定性，可以采用合理的夹持方式、合适的夹持力和稳定的夹持位置等方法。

2.2 安全性原则机床夹具设计必须考虑操作人员的安全。

夹具必须能够保护操作人员免受意外伤害，避免夹具本身或者工件脱落造成的意外事故。

合理的设计结构和使用材料能够提高夹具的安全性能。

2.3 便捷性原则机床夹具设计还需要考虑加工过程的便捷性。

合理的夹具设计可以提高工件的装夹和取卸的速度，从而提高生产效率。

夹具的设计应该尽量避免复杂的操作步骤和繁琐的调整过程。

3. 机床夹具设计的方法3.1 夹具定位和夹持方式的选择夹具定位和夹持方式是机床夹具设计的重要环节。

定位方式包括点定位、线定位和面定位等，可以根据工件的形状和加工要求来选择合适的定位方式。

夹持方式包括机械夹持、液压夹持和气动夹持等，可以根据工件的材料和尺寸来选择合适的夹持方式。

3.2 夹具结构设计夹具的结构设计要考虑到工件的形状和尺寸，以及加工过程中的力和热变形等因素。

夹具的结构应该尽量简洁紧凑，便于加工和装夹，同时要保证足够的刚度和稳定性。

合理的结构设计可以提高夹具的寿命和稳定性。

3.3 夹具夹持力的控制夹具的夹持力需要根据工件的材料和加工要求来进行控制。

夹持力过大会导致工件变形或者损坏，夹持力过小则无法稳定固定工件。

夹持力的控制可以通过选择合适的工作面材料、调整夹紧装置的参数和使用适当的夹紧手段等方法。

4. 实例分析4.1 水平加工中心的工件装夹夹具设计水平加工中心是一种常见的工件加工设备，其夹具设计直接关系到工件的加工精度和生产效率。

机床夹具设计步骤和实例机床夹具是用于在机床上夹持工件或刀具的装置，用于保持工件的位置稳定，使其能够被加工。

机床夹具设计的步骤主要包括需求分析、夹具类型选择、夹具基础结构设计、夹具强度计算、夹具定位系统设计、夹具操作系统设计、夹具零件设计和夹具组装等。

以下为机床夹具设计步骤和一个实例：步骤1：需求分析首先，需要了解加工工件的要求和工艺流程。

通过与工艺人员或工程师的交流，了解工件的形状、材料、尺寸等特性，以及工件的精度要求、加工工艺和工时要求等。

根据需求分析，明确夹具的基本功能、定位方式和操作方式。

步骤2：夹具类型选择根据加工工件的特性和加工工艺的要求，通过参考手册或专业书籍选择合适的夹具类型。

常见的夹具类型包括平板夹具、顶升夹具、转角夹具、滑块夹具、气垫夹具等。

根据不同的工件形状和加工要求，选择适合的夹具类型。

步骤3：夹具基础结构设计根据工件的形状和夹持要求，设计夹具的基础结构。

夹具的基础结构通常由夹紧装置、支撑装置和定位装置组成。

夹紧装置主要用于夹持工件，支撑装置用于保持工件的平衡和稳定，定位装置用于确保工件的位置准确。

步骤4：夹具强度计算根据夹具类型和加工工件的特性，计算夹具的强度。

夹具的强度计算包括静态强度和动态强度两个方面。

静态强度主要考虑夹具在夹持工件时的受力情况，包括切削力、惯性力等；动态强度主要考虑夹具在工件加工过程中的振动和冲击力，保证夹具结构能够承受夹持工件时的各种力。

步骤5：夹具定位系统设计根据工件的定位要求，设计夹具的定位系统。

夹具的定位系统应能够满足工件的精度要求，并确保工件的位置准确。

定位系统常采用定位销、定位块等形式，根据工件的形状和加工特点选择合适的定位方式。

步骤6：夹具操作系统设计根据夹具的使用要求，设计夹具的操作系统。

夹具的操作系统主要包括夹紧装置的控制方式和操作机构的设计。

根据夹紧力的大小和控制精度的要求，选择合适的液压夹紧系统或气动夹紧系统。

步骤7：夹具零件设计根据夹具的基础结构、定位系统和操作系统的设计要求，设计夹具的各个零件。

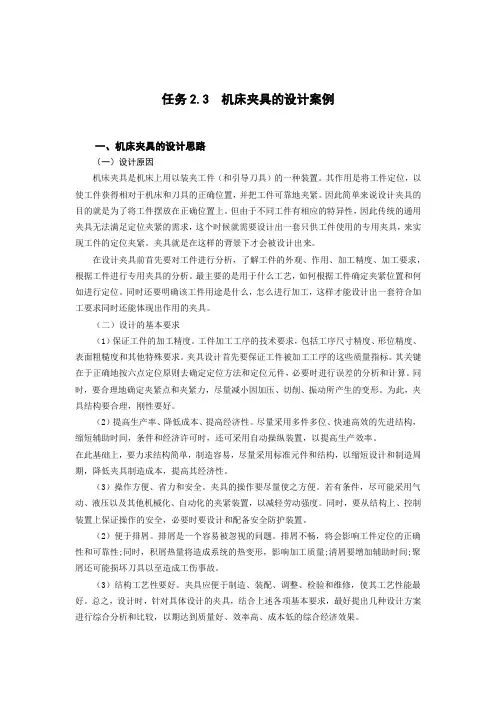

任务2.3 机床夹具的设计案例一、机床夹具的设计思路（一）设计原因机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。

其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。

因此简单来说设计夹具的目的就是为了将工件摆放在正确位置上。

但由于不同工件有相应的特异性，因此传统的通用夹具无法满足定位夹紧的需求，这个时候就需要设计出一套只供工件使用的专用夹具，来实现工件的定位夹紧。

夹具就是在这样的背景下才会被设计出来。

在设计夹具前首先要对工件进行分析，了解工件的外观、作用、加工精度、加工要求，根据工件进行专用夹具的分析。

最主要的是用于什么工艺，如何根据工件确定夹紧位置和何如进行定位。

同时还要明确该工件用途是什么，怎么进行加工，这样才能设计出一套符合加工要求同时还能体现出作用的夹具。

（二）设计的基本要求（1）保证工件的加工精度。

工件加工工序的技术要求，包括工序尺寸精度、形位精度、表面粗糙度和其他特殊要求。

夹具设计首先要保证工件被加工工序的这些质量指标。

其关键在于正确地按六点定位原则去确定定位方法和定位元件，必要时进行误差的分析和计算。

同时，要合理地确定夹紧点和夹紧力，尽量减小因加压、切削、振动所产生的变形。

为此，夹具结构要合理，刚性要好。

（2）提高生产率、降低成本、提高经济性。

尽量采用多件多位、快速高效的先进结构，缩短辅助时间，条件和经济许可时，还可采用自动操纵装置，以提高生产效率。

在此基础上，要力求结构简单，制造容易，尽量采用标准元件和结构，以缩短设计和制造周期，降低夹具制造成本，提高其经济性。

（3）操作方便、省力和安全。

夹具的操作要尽量使之方便。

若有条件，尽可能采用气动、液压以及其他机械化、自动化的夹紧装置，以减轻劳动强度。

同时，要从结构上、控制装置上保证操作的安全，必要时要设计和配备安全防护装置。

（2）便于排屑。

排屑是一个容易被忽视的问题。

排屑不畅，将会影响工件定位的正确性和可靠性;同时，积屑热量将造成系统的热变形，影响加工质量;清屑要增加辅助时间;聚屑还可能损坏刀具以至造成工伤事故。

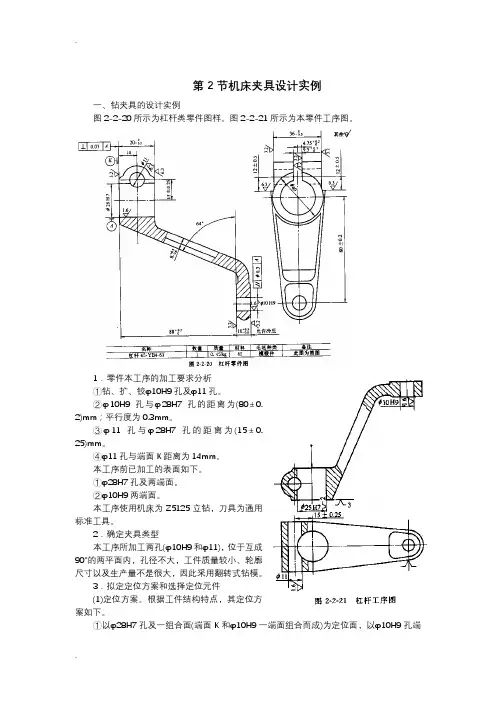

机床夹具设计步骤和实例Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第2节机床夹具设计实例一、钻夹具的设计实例图2-2-20所示为杠杆类零件图样。

图2-2-21所示为本零件工序图。

1．零件本工序的加工要求分析①钻、扩、铰φ10H9孔及φ11孔。

②φ10H9孔与φ28H7孔的距离为(80±0.2)mm；平行度为。

③φ11孔与φ28H7孔的距离为(15±0.25)mm。

④φ11孔与端面K距离为14mm。

本工序前已加工的表面如下。

①φ28H7孔及两端面。

②φ10H9两端面。

本工序使用机床为Z5125立钻，刀具为通用标准工具。

2．确定夹具类型本工序所加工两孔(φ10H9和φ11)，位于互成90°的两平面内，孔径不大，工件质量较小、轮廓尺寸以及生产量不是很大，因此采用翻转式钻模。

3．拟定定位方案和选择定位元件(1)定位方案。

根据工件结构特点，其定位方案如下。

①以φ28H7孔及一组合面(端面K和φ10H9一端面组合而成)为定位面，以φ10H9孔端外缘毛坯面一侧为防转定位面，限制六个自由度。

这一定位方案，由于尺寸885.0mm公差大，定位不可靠，会引起较大的定位误差。

如图2-2-22(a)所示。

②以孔φ28H7孔及端面K 定位，以φ11孔外缘毛坯一侧为防转定位面，限制工件六个自由度。

为增加刚性，在φ10H9的端面增设一辅助支承，如图2-2-22 (b)所示。

比较上述两种定位方案，初步确定选用图2-2-22(b)所示的方案。

(2)选择定位元件。

①选择带台阶面的定位销，作为以φ28H7孔及其端面的定位元件，如图2-2-23所示。

定位副配合取6728g H φ。

②选择可调支承钉为φ11孔外缘毛坯一侧防转定位面的定位元件，如图2-2-24(a)所示。

也可选择如图2-2-24 (b)所示移动V 形块。

考虑结构简单，现选用图2-2-24(a)所示结构。

机床夹具设计实例机床夹具是用于固定和定位工件的装置，用于加工过程中保证工件的稳定性和精确性。

下面介绍一个机床夹具设计的实例。

设计背景：工厂需要生产一种特殊型号的零件，该零件具有复杂的形状和尺寸要求。

为了满足零件的加工需求，设计了一款多功能机床夹具。

设计思路：1.确定工件特点：首先，需要对待加工的零件进行分析，了解其特点。

该零件较长，且具有多个复杂的曲面和孔洞，同时需要保证加工的精度和效率。

2.设计夹具结构：根据对工件的分析，制定夹具结构设计方案。

考虑到零件的形状复杂，需要设计一个多功能的夹具，可以在同一个夹具上完成多道工序的加工，提高加工效率。

夹具结构包括底座、夹持部件和定位部件。

3.设计固定夹持部件：设计固定夹持部件来夹持工件，保证工件的稳定性。

根据零件的形状和尺寸要求，设计了多个夹持点，分布在不同的夹持面上。

夹持部件采用可调式夹持方式，根据工件尺寸进行调节，确保夹持力均匀分布，避免工件变形。

4.设计定位部件：设计定位部件用来确保工件在夹持过程中的正确定位，以保证加工精度。

根据零件的特点，设计了多个定位销和定位块，与工件上的定位孔和定位台配合使用，确保工件的位置和姿态准确无误。

5.考虑工艺要求：考虑到零件加工的要求，设计了适合加工该零件的加工工艺。

在夹具上加装刀具支撑和冷却装置，以确保加工过程中的稳定性和切削效果。

6.进行夹具的综合性能检验：对设计出的机床夹具进行综合性能检验。

测试夹具对工件的夹持力和定位精度，检测夹具的刚性和稳定性。

根据测试结果对夹具进行调整和改进，以达到设计要求。

该机床夹具设计实例充分考虑了工件的特点和加工要求，通过综合运用夹持和定位原理，设计了满足复杂形状零件加工需求的多功能机床夹具。

设计过程中注重夹持力的均匀分布和定位的准确性，以满足零件加工的精度和效率要求。

在设计完成后进行了综合性能检验，确保夹具的稳定性和可靠性。

第2章机床夹具设计步骤和实例2．1机床夹具设计的基本要求和一般设计步骤一、机床夹具设计的基本要求1．保证工件的加工精度专用夹具应有合理的定位方案，合适的尺寸、公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。

2．提高生产效率专用夹具的复杂程度要与工件的生产纲领相适应。

应根据工件生产批量的大小选用不同复杂程度的快速高效夹紧装置，以缩短辅助时间，提高生产效率。

3．工艺性好专用夹具的结构应简单、合理、便于加工、装配、检验和维修。

专用夹具的生产属于单件生产。

当最终精度由调整或修配保证时，夹具上应设置调整或修配结构，如适当的调整间隙、可修磨的垫片等。

4．使用性好专用夹具的操作应简便、省力、安全可靠，排屑应方便，必要时可设置排屑结构。

5经济性好除考虑专用夹具本身结构简单、标准化程度高、成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具在生产中的经济效益。

二、机床夹具设计的一般步骤1．研究原始资料在明确设计任务(通常在生产厂根据夹具设计任务书)后，应对以下几方面的原始资料进行研究。

(1)研究加工工件图样。

了解该工件的结构形状、尺寸、材料、热处理要求，主要表面的加工精度、表面粗糙度及其他技术要求。

(2)熟悉工艺文件，明确以下内容。

①毛坯的种类、形状、加工余量及其精度。

②工件的加工工艺过程、工序图、本工序所处的地位，本工序前已加工表面的精度及表面粗糙度，基准面的状况。

③本工序所使用的机床、刀具及其他辅具的规格。

④本工序所采用的切削用量。

2．拟定夹具的结构方案拟定夹具的结构方案包括以下几个内容。

(1)确定夹具的类型。

各类机床夹具均有多种不同的类型，如车床夹具可有角铁式、圆盘式等，钻床夹其有固定式、翻转式、盖板式等，应根据工件的形状.尺寸、加工要求及重量确定合适的夹具类型。

(2)确定工件的定位方案，设计定位装置。

根据六点定位原则，分析工序图上所规定的定位方案是否可取，否则应提出修改意见或提出新的方案，与有关工艺人员协商后确定。

第2节机床夹具设计实例一、钻夹具的设计实例图2-2-20所示为杠杆类零件图样。

图2-2-21所示为本零件工序图。

1．零件本工序的加工要求分析①钻、扩、铰φ10H9孔及φ11孔。

②φ10H9孔与φ28H7孔的距离为(80±0.2)mm；平行度为0.3mm。

③φ11孔与φ28H7孔的距离为(15±0.25)mm。

④φ11孔与端面K距离为14mm。

本工序前已加工的表面如下。

①φ28H7孔及两端面。

②φ10H9两端面。

本工序使用机床为Z5125立钻，刀具为通用标准工具。

2．确定夹具类型本工序所加工两孔(φ10H9和φ11)，位于互成90°的两平面内，孔径不大，工件质量较小、轮廓尺寸以及生产量不是很大，因此采用翻转式钻模。

3．拟定定位方案和选择定位元件(1)定位方案。

根据工件结构特点，其定位方案如下。

①以φ28H7孔及一组合面(端面K 和φ10H9一端面组合而成)为定位面，以φ10H9孔端外缘毛坯面一侧为防转定位面，限制六个自由度。

这一定位方案，由于尺寸885.00+mm 公差大，定位不可靠，会引起较大的定位误差。

如图2-2-22(a)所示。

②以孔φ28H7孔及端面K 定位，以φ11孔外缘毛坯一侧为防转定位面，限制工件六个自由度。

为增加刚性，在φ10H9的端面增设一辅助支承，如图2-2-22 (b)所示。

比较上述两种定位方案，初步确定选用图2-2-22(b)所示的方案。

(2)选择定位元件。

①选择带台阶面的定位销，作为以φ28H7孔及其端面的定位元件，如图2-2-23所示。

定位副配合取6728g H φ。

②选择可调支承钉为φ11孔外缘毛坯一侧防转定位面的定位元件，如图2-2-24(a)所考虑结构简单，现选用图2-2-24(a)所示结构。

(3)定位误差计算①加工φ10H9孔时孔距尺寸(80±0.2)mm的定位误差计算。

由于基准重合，故ΔB＝0。

基准位移误差为定位孔(φ38021.00+mm)与定位销(φ38007.0002.0--mm)的最大间隙，故ΔY ＝(0.021＋0. 007＋0.013)mm ＝0.041rnm 。

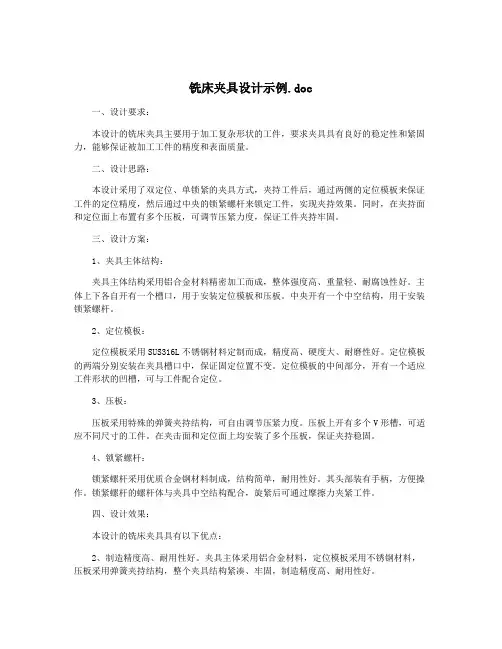

铣床夹具设计示例.doc一、设计要求：本设计的铣床夹具主要用于加工复杂形状的工件，要求夹具具有良好的稳定性和紧固力，能够保证被加工工件的精度和表面质量。

二、设计思路：本设计采用了双定位、单锁紧的夹具方式，夹持工件后，通过两侧的定位模板来保证工件的定位精度，然后通过中央的锁紧螺杆来锁定工件，实现夹持效果。

同时，在夹持面和定位面上布置有多个压板，可调节压紧力度，保证工件夹持牢固。

三、设计方案：1、夹具主体结构：夹具主体结构采用铝合金材料精密加工而成，整体强度高、重量轻、耐腐蚀性好。

主体上下各自开有一个槽口，用于安装定位模板和压板。

中央开有一个中空结构，用于安装锁紧螺杆。

2、定位模板：定位模板采用SUS316L不锈钢材料定制而成，精度高、硬度大、耐磨性好。

定位模板的两端分别安装在夹具槽口中，保证固定位置不变。

定位模板的中间部分，开有一个适应工件形状的凹槽，可与工件配合定位。

3、压板：压板采用特殊的弹簧夹持结构，可自由调节压紧力度。

压板上开有多个V形槽，可适应不同尺寸的工件。

在夹击面和定位面上均安装了多个压板，保证夹持稳固。

4、锁紧螺杆：锁紧螺杆采用优质合金钢材料制成，结构简单，耐用性好。

其头部装有手柄，方便操作。

锁紧螺杆的螺杆体与夹具中空结构配合，旋紧后可通过摩擦力夹紧工件。

四、设计效果：本设计的铣床夹具具有以下优点：2、制造精度高、耐用性好。

夹具主体采用铝合金材料，定位模板采用不锈钢材料，压板采用弹簧夹持结构，整个夹具结构紧凑、牢固，制造精度高、耐用性好。

3、适用范围广。

本设计的铣床夹具可以适应各种形状的工件加工，并且可根据工件尺寸自由调整夹击力度，具有极高的适用性。

五、总结：本设计的铣床夹具通过双定位、单锁紧的夹紧方式，保证了工件的稳定性和精度，同时通过弹簧夹持结构可以自由调节夹持力度，适应各种形状的工件。

整个夹具结构紧凑、制造精度高，可靠性强。

该夹具在实际使用中具有较好的效果，可以为工件的精密加工提供良好的保障。

夹具设计（实例）图3-2所示为CA6140车床上接头的零件图。

该零件系大批量生产，材料为45号钢，毛坯采用模锻件。

现要求设计加工该零件上尺寸为28H11的槽口所使用的夹具。

图3-2 CA6140车床上接头的零件图零件上槽口的加工要求是：保证宽度28H11，深度40mm，表面粗糙度侧面为Ra3.2μm，底面为Ra6.3μm。

并要求两侧面对孔ф20H7的轴心线对称，公差为0.1mm；两侧面对孔ф10H7的轴心线垂直，其公差为0.1mm。

零件的加工工艺过程安排是在加工槽口之前，除孔ф10H7尚未进行加工外，其他各面均已加工达到图纸要求。

槽口的加工采用三面刃铣刀在卧式铣床上进行。

一、工件装夹方案的确定工件装夹方案的确定，首先应考虑满足加工要求。

槽口两侧面之间的宽度28H11取决于铣刀的宽度，与夹具无关，而深度40mm则由调整刀具相对夹具的位置保证。

两侧面对孔ф10H7轴心线的垂直度要求，因该孔尚未进行加工，故可在后面该孔加工工序中保证。

为此，考虑定位方案，主要应满足两侧面与孔ф20H7轴心线的对称度要求。

根据基准重合的原则，应选孔ф20H7的轴心线为第一定位基准。

由于要保证一定的加工深度，故工件沿高度方向的不定度也应限制。

此外，从零件的工作性能要求可知，需要加工的两侧面应与已加工过的两外侧面互成90度，因此在工作定位时还必须限制绕孔ф20H7的轴心线的不定度。

故工件的定位基准的选择如图3.3所示，除孔ф20H7（限制沿x,y轴和绕x,y轴的不定度）之外，还应以一端面（限制沿z轴的不定度）和一外侧面（限制绕z轴的不定度）进行定位，共限制六个不定度，属于完全定位。

工件定位方案的确定除了考虑加工要求外，还应结合定位元件的结构及夹紧方案实现的可能性而予以最后确定。

对接头这个零件，铣槽口工序的夹紧力方向，不外乎是沿径向或沿轴向两种。

如采用如图 3.4（a）所示的沿径向夹紧的方案，由于ф20H7孔的轴心线是定位基准，故必须采用定心夹紧机构，XYZX以实现夹紧力方向作用于主要定位基面。
