高三物理发电机原理知识点一、发电机的基本原理在现代工业和日常生活中，电能的应用无处不在。
发电机作为将机械能转换为电能的重要设备，其原理和工作方式一直是高中物理教学中的重要内容。
发电机的工作原理主要基于电磁感应现象，即当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体内就会产生电流。
这一现象由英国科学家法拉第在19世纪初发现，并由此奠定了发电机的理论基础。
二、发电机的构造与分类发电机通常由定子、转子、励磁系统和调速系统等部分组成。
定子是发电机的外部静止部分，通常包含主磁场和电枢；转子则是旋转部分，它通过机械能驱动旋转，切割磁感线产生感应电流。
根据励磁方式的不同，发电机可以分为直流发电机和他励发电机两大类。
直流发电机产生的是直流电，而他励发电机则产生的是交流电，这两者在应用上有所不同。
三、电磁感应定律电磁感应定律是发电机工作的物理基础，由法拉第电磁感应定律和楞次定律组成。
法拉第电磁感应定律表明，感应电动势的大小与磁通量变化的速率成正比。
楞次定律则说明，感应电流的方向总是这样的，即它所产生的磁场的效果要抵制引起感应电流的磁通量的变化。
这两个定律共同决定了发电机在转换能量时的效率和工作状态。
四、发电机的工作过程发电机的工作过程可以分为两个阶段：建场和切割。
在建场阶段，通过外部电源对发电机的励磁系统供电，产生磁场。
在切割阶段，转子在机械力的驱动下旋转，导线切割磁感线，根据电磁感应定律，在导线中产生感应电动势和感应电流。
通过调节发电机的转速和励磁强度，可以控制输出电压和电流的大小。
五、发电机的应用发电机的应用非常广泛，包括火力发电、水力发电、核能发电和风力发电等。
在这些发电方式中，发电机将不同的机械能（如蒸汽轮机、水轮机、风力涡轮机等）转换为电能，为社会提供了大量的能源。
此外，发电机在电动机、变压器等电气设备中也有重要应用。
六、发电机的效率与损耗发电机在转换能量的过程中，会有一部分能量以热量、机械摩擦等形式损耗。
高三物理电磁感应中切割类问题试题答案及解析1.（17分）如图所示，置于同一水平面内的两平行长直导轨相距，两导轨间接有一固定电阻和一个内阻为零、电动势的电源，两导轨间还有图示的竖直方向的匀强磁场，其磁感应强度.两轨道上置有一根金属棒MN，其质量，棒与导轨间的摩擦阻力大小为，金属棒及导轨的电阻不计，棒由静止开始在导轨上滑动直至获得稳定速度v。
求：（1）导体棒的稳定速度为多少？（2）当磁感应强度B为多大时，导体棒的稳定速度最大？最大速度为多少？（3）若不计棒与导轨间的摩擦阻力，导体棒从开始运动到速度稳定时，回路产生的热量为多少？【答案】（1）10m/s；（2）；18m/s；（3）7J.【解析】（1）对金属棒，由牛顿定律得：①②③当a=0时，速度达到稳定，由①②③得稳定速度为：（2）当棒的稳定运动速度当时，即时，V最大.得（3）对金属棒，由牛顿定律得：得即得由能量守恒得：得【考点】牛顿定律；法拉第电磁感应定律以及能量守恒定律.2.如图甲所示是某人设计的一种振动发电装置，它的结构是一个套在辐向形永久磁铁槽中的半径为r＝0.1 m、匝数n＝20的线圈，磁场的磁感线均沿半径方向均匀分布（其右视图如图乙所示）。
在线圈所在位置磁感应强度B的大小均为0.2 T，线圈的电阻为2 Ω，它的引出线接有8 Ω的小电珠L（可以认为电阻为定值）。
外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过电珠。
当线圈向右的位移x随时间t变化的规律如图丙所示时（x取向右为正），求：（1）线圈运动时产生的感应电流I的大小，并在图丁中画出感应电流随时间变化的图像（在图甲中取电流由C向上流过电珠L到D为正）；（2）每一次推动线圈运动过程中作用力F的大小；（3）该发电机的输出功率P（摩擦等损耗不计）；【答案】（1）见下图；（2）0.5 N；（3）0.32 W【解析】（1）从图可以看出，线圈往返的每次运动都是匀速直线运动，其速度为线圈做切割磁感线E＝2n（rBv＝2（20（3.14（0.1（0.2（0.8 V＝2 V 感应电流电流图像如上图（2）于线圈每次运动都是匀速直线运动，所以每次运动过程中推力必须等于安培力。
物理选考中电磁感应计算题问题归类例析导体在磁场中运动切割磁感线产生电磁感应现象，是历年物理选考的一个热点问题。
因此在高三复习阶段有必要对此类问题进行归类总结，使学生更好的掌握、理解它的内涵。
通过研究各种题目，可以分类为“单杆、双杆、线圈”三类电磁感应的问题，要探讨的问题不外乎以下几种： （1）导体棒的总体动态分析：①受力分析：导体棒切割磁感线时，相当于电源，注意单杆切割和双杆切割的区别，安培力会随速度的变化而改变；仔细分析研究对象的受力情况，写出牛顿第二定律公式分析导体棒的加速度。
②运动过程分析：分析运动过程中速度和加速度的动态变化过程，电磁感应过程中物体的运动大多为加速度减小的变加速直线运动。
最后分析导体棒在稳定状态下的运动情况。
③等效电路分析：谁为等效电源，外电路的串并联、路端电压、电流如何求解等。
（2）能量转化的计算：分析运动过程中各力做功和能量转化的问题：如安培力所做的功、摩擦力做功等，结合研究对象写好动能定理。
明确在电磁感应现象中，通过克服安培力做功，把其他形式的能转化为电能，再通过电流做功，把电能转化为内能和其他形式的能。
（3）各运动量速度v 、位移x 、时间t 的计算：①位移x 的计算一般需要结合电量q ：②速度v 和时间t 的计算一般需要结合动量定理：， 上式还可以计算变力的冲量。
③以电荷量作为桥梁,可以直接把上面的物理量位移x 、速度v 、时间t 联系起来。
按照不同的情景模型，现举例分析。
一、“单杆”切割磁感线型1、杆与电阻连接组成回路：此时杆相当于电源，，安培力和速度v 成正比 例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、质量为m,阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。
（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。
高三物理全电路欧姆定律试题答案及解析1.有人设计了一种可测速的跑步机，测速原理如图所示。
该机底面固定有间距为L、长度为d的平行金属电极。
电极间充满磁感应强度为B、方向垂直纸面向里的匀强磁场，且接有电压表和电阻R。
循环绝缘橡胶带上镀有n根间距为d的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，金属条电阻为r。
若橡胶带匀速运动时，电压表读数为U，设人与跑步机间无相对滑动，求：（1）橡胶带匀速运动的速率；（2）橡胶带克服安培力做功的功率；（3）若人经过较长时间跑步距离为s（s » nd），则流过每根金属条的电量q为多少；【答案】（1）（2）（3）【解析】（1）由闭合电路欧姆定律得（2分）由法拉第电磁感应定律：（2分）解得：橡胶带匀速运动的速率为（1分）（2）（5分）（3）总电荷量为（3分）流过每根金属条的电量为（2分）【考点】考查了导体切割磁感线运动，闭合回路欧姆定律，2.分）（某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。
维修人员使用已调好的多用表直流50V挡检测故障。
他将黑表笔接在c点，用红表笔分别探测电路的a、b点。
①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判定发生故障的器件是（选填：蓄电池、保险丝、开关、小灯）【答案】①11.5 （11.2～11.8）；蓄电池②小灯【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11-12之间，读数为11.5V。
开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。
②两表笔接b、c之间并并闭合开关，测试得相同电压，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。
【考点】本题考查了万用表读数、电路故障的判断.3. (7分)为确定某电子元件的电气特性，做如下测量。
高三物理电磁感应中切割类问题试题答案及解析1.如图所示，边长为L的正方形单匝线圈abcd，电阻r，外电路的电阻为R，a、b的中点和cd的中点的连线恰好位于匀强磁场的边界线上，磁场的磁感应强度为B，若线圈从图示位置开始，以角速度绕轴匀速转动，则以下判断正确的是=BL2A．图示位置线圈中的感应电动势最大为EmB．闭合电路中感应电动势的瞬时值表达式为C．线圈转动一周的过程中，电阻R上产生的热量为Q=D．线圈从图示位置转过180o的过程中，流过电阻R的电荷量为【答案】 C【解析】试题分析:图示位置线圈中没有任何一边切割磁感线，感应电动势为零，故A错误；当线圈与磁场平行时感应电动势最大，最大值为，瞬时值表达式为，故B错误；感应电动势的有效值为，闭合电路欧姆定律，R产生的热量为Q=I2RT，周期，联立得，故C正确；线圈从图示位置转过180°的过程中，穿过线圈磁通量的变化量大小为，流过电阻R的电荷量为，故D错误。
【考点】导体切割磁感线时的感应电动势2.如图所示，abcd是一个质量为m，边长为L的正方形金属线框。
如从图示位置自由下落，在下落h后进人磁感应强度为B的磁场，恰好做匀速直线运动，该磁场的宽度也为L。
在这个磁场的正下方3h+L处还有一个磁感应强度未知，但宽度也为L的磁场，金属线框abcd在穿过这个磁场时也恰好做匀速直线运动，那么下列说法正确的是( )A．未知磁场的磁感应强度是B/2B．未知磁场的磁感应强度是C．线框在穿过这两个磁场的过程中产生的电能为4mgLD．线框在穿过这两个磁场的过程中产生的电能为2mgL【答案】BC【解析】线框下落h时的速度为，且在第一个匀强磁场中有。
当线框下落h+2L高度，即全部从磁场中穿出时，再在重力作用下加速，且进入下一个未知磁场时，线框进人下一个未知磁场时又有：，所以,B正确；因为线框在进入与穿出磁场过程中要克服安培力做功并产生电能，即全部穿过一个磁场区域产生的电能为2mgL，故线框在穿过这两个磁场的过程中产生的电能为4mgL，C正确。

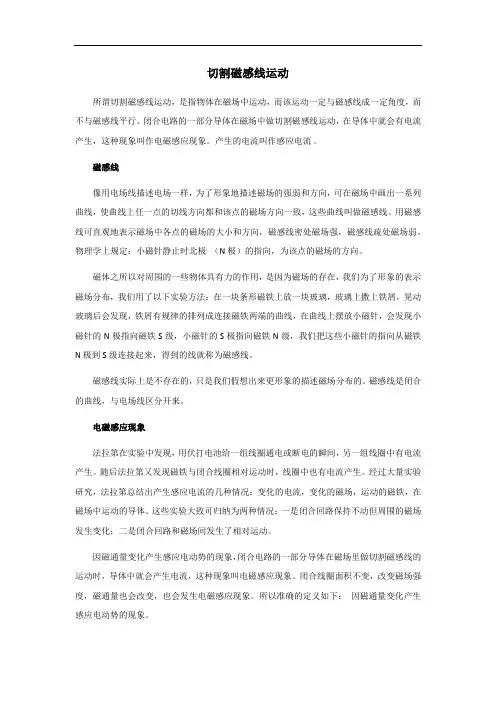

切割磁感线运动所谓切割磁感线运动，是指物体在磁场中运动，而该运动一定与磁感线成一定角度，而不与磁感线平行。
