未注尺寸公差按GBTm

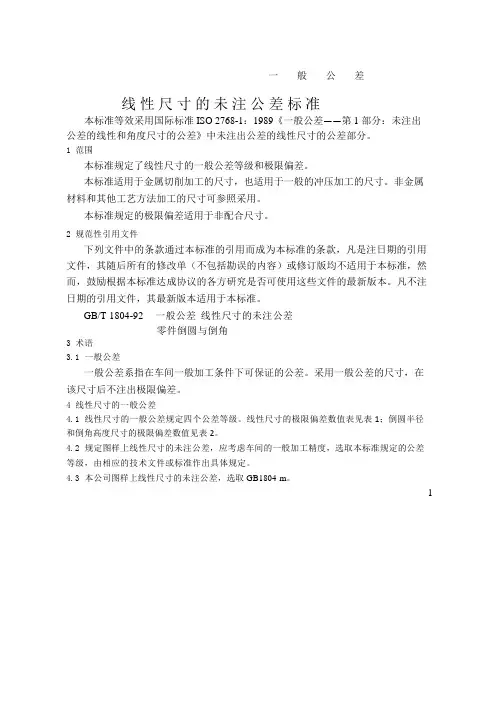

一般公差线性尺寸的未注公差标准本标准等效采用国际标准ISO 2768-1：1989《一般公差——第1 部分：未注出公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。

1范围本标准规定了线性尺寸的一般公差等级和极限偏差。

本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。

非金属材料和其他工艺方法加工的尺寸可参照采用。

本标准规定的极限偏差适用于非配合尺寸。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡不注日期的引用文件，其最新版本适用于本标准。

GB/T 1804-92 一般公差线性尺寸的未注公差零件倒圆与倒角3术语3.1一般公差一般公差系指在车间一般加工条件下可保证的公差。

采用一般公差的尺寸，在该尺寸后不注出极限偏差。

4线性尺寸的一般公差4.1线性尺寸的一般公差规定四个公差等级。

线性尺寸的极限偏差数值表见表 1；倒圆半径和倒角高度尺寸的极限偏差数值见表 2。

4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。

4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。

1注：倒圆半径与倒角高度的含义参见。

5线性尺寸的一般公差的表示方法采用GB/T1804 规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。

例如选用中等级时，表示为：GB/T1804-m2附录 A线性尺寸的一般公差的概念和作用（参考件）A1 概述零件上要素的尺寸、形状或要素之间的位置等要求，决定于它们的功能。

无功能要求的要素是不存在的。

因此，零件在图样上表达的所有要素都有一定的公差要求。

对功能上无特殊要求的要素可给出一般公差。

一般公差可应用在线性尺寸、角度尺寸、形状和位置等几何要素。

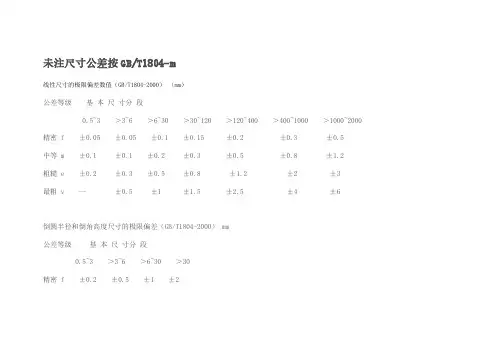

未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′ ±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000 H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~3000 H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度　零件的表面都应该注明粗糙度的等级。

上海沪工电焊机制造有限公司沪焊标[2010] 27号关于“未注尺寸、形位公差规定”的通知各位设计、工艺、加工、检验人员：为了保证产品质量、根据公司实际需要，标准化室对本公司半成品自制件、外购件和外协件（以下简称半成品）的尺寸、形位公差做如下规定：1 设计上对半成品的尺寸、形位公差有特殊要求的，应在图样中标注出尺寸公差，加工、检验应按图样上标出的公差执行。

2 设计上对半成品尺寸、形位公差无特殊要求的，图样上允许不标注公差，但应在技术要求中说明；对已归档的老产品的图样的未注公差；加工、检验均应按如下执行：1) 钣金件未注线性尺寸公差、角度尺寸公差、倒圆半径尺寸公差和倒角高度尺寸公差均应按GB/T 1804中中等m级的规定，钣金件未注直线度、平面度、垂直度和对称度公差均应按GB/T 1184中K级的规定；2) 金工件未注线性和角度尺寸公差应按GB/T 1804中精密f级的规定，金工件未注直线度、平面度、垂直度、对称度和圆跳动（或圆度）公差均应按GB/T 1184中H 级的规定；3) 焊接件未注线性尺寸公差应按GB/T 19804中A级执行，焊接件未注角度尺寸公差应按GB/T 19804中B级的规定，焊接件未注直线度、平面度和平行度公差应按GB/T 19804中F级的规定；4） 丝印件未注线性尺寸公差应按GB/T 1804中粗糙c级的规定；5） 线束件未注线性尺寸公差应按GB/T 1804中最粗v级的规定；6） 变压器线圈未注线性尺寸公差应按GB/T 1804中粗糙c级的规定；7) 变压器铁心片（硅钢片）未注线性尺寸、垂直度公差：a) 有定位孔的变压器铁心片（硅钢片）应按表1的规定表1 有定位孔的变压器铁心片的未注公差值单位为毫米线性尺寸值 ≤250 ＞250～400 ＞400线性尺寸公差值 ≤0.10 ≤0.15 ≤0.18垂直度公差值 ≤0.15 ≤0.20 ≤0.30注：垂直度检验应取形成直角的两边中较长的一边作为基准，较短的一边作为被测要素，若两边的长度相等则可取其中的任意一边作为基准。

未注公差等级根据国标GB/T 1804-2000<<一般公差未注公差的线性和角度尺寸的公差>> 线性尺寸，我司决定选用等级（m）为未注公差等级的加工尺寸与角度的公差。

对未注公差的检验与控制要求，按GB/T1804-2000。

表1 线性尺寸的极限偏差数值mm1表2 倒圆半径和倒角高度尺寸的极限偏差数值 mm2表3给出了角度尺寸的极限偏差数值，其值按角度短边长度确定．对圆锥角按圆锥素线长度确定。

表3 角度尺寸的极限偏差数值3未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段40.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密 f ±0.05±0.05±0.1±0.15±0.2±0.3±0.5中等m ±0.1±0.1±0.2 ±0.3±0.5±0.8±1.2粗糙 e ±0.2±0.3±0.5±0.8±1.2±2±3最粗v -- ±0.5±1±1.5±2.5±4±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2±0.5±1±2中等m5粗糙 e ±0.4±1±2±4最粗v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o±30′±20′±10′±5′中等m粗糙 e ±1o30′±1o±30′±20′±10′最粗v ±3o±2o±1o±30′±20′6未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000 H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~30007H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~3000 H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）8公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。

线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。

一般公差线性尺寸的未注公差标准本标准等效采用国际标准ISO 2768-1：1989《一般公差——第 1 部分：未注出公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。

1范围本标准规定了线性尺寸的一般公差等级和极限偏差。

本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。

非金属材料和其他工艺方法加工的尺寸可参照采用。

本标准规定的极限偏差适用于非配合尺寸。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡不注日期的引用文件，其最新版本适用于本标准。

GB/T 1804-92 一般公差线性尺寸的未注公差GB6403.4-86 零件倒圆与倒角3术语3.1一般公差一般公差系指在车间一般加工条件下可保证的公差。

采用一般公差的尺寸，在该尺寸后不注出极限偏差。

4线性尺寸的一般公差4.1线性尺寸的一般公差规定四个公差等级。

线性尺寸的极限偏差数值表见表 1；倒圆半径和倒角高度尺寸的极限偏差数值见表 2。

4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。

4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。

1表 1 线性尺寸的极限偏差数值表 2 倒圆半径与倒角高度尺寸的极限偏差数值注：倒圆半径与倒角高度的含义参见GB6403.4。

5线性尺寸的一般公差的表示方法采用GB/T1804 规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。

例如选用中等级时，表示为：GB/T1804-m2附录 A线性尺寸的一般公差的概念和作用（参考件）A1 概述A1.1 零件上要素的尺寸、形状或要素之间的位置等要求，决定于它们的功能。

无功能要求的要素是不存在的。

T m般公差标准集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]一般公差线性尺寸的未注公差标准本标准等效采用国际标准ISO2768-1：1989《一般公差——第1部分：未注出公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。

1范围本标准规定了线性尺寸的一般公差等级和极限偏差。

本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。

非金属材料和其他工艺方法加工的尺寸可参照采用。

本标准规定的极限偏差适用于非配合尺寸。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡不注日期的引用文件，其最新版本适用于本标准。

GB/T1804-92 一般公差线性尺寸的未注公差GB6403.4-86 零件倒圆与倒角3术语3.1一般公差一般公差系指在车间一般加工条件下可保证的公差。

采用一般公差的尺寸，在该尺寸后不注出极限偏差。

4线性尺寸的一般公差4.1线性尺寸的一般公差规定四个公差等级。

线性尺寸的极限偏差数值表见表1；倒圆半径和倒角高度尺寸的极限偏差数值见表2。

4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。

4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。

1表1线性尺寸的极限偏差数值表2倒圆半径与倒角高度尺寸的极限偏差数值注：倒圆半径与倒角高度的含义参见GB6403.4。

5线性尺寸的一般公差的表示方法采用GB/T1804规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。

例如选用中等级时，表示为：GB/T1804-m2附录A线性尺寸的一般公差的概念和作用（参考件）A1概述A1.1零件上要素的尺寸、形状或要素之间的位置等要求，决定于它们的功能。

未注尺寸公差一、未注尺寸公差按 GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按 GB/T1184GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm) Rz(μm) 取样长度 l(mm) 评定长度 l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差 Ra 的数值（GB/T1031-1995）（μm）第 1 系列 0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100 第 2 系列 0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080,0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0,8.0, 10.0, 16.0, 20, 32, 40, 63, 80 注：尽量选择第 1 系列（3）轮廓最大高度 Rz 的数值（GB/T1031-1995）（μm）第 1 系列 0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63,80，125，160，250，320，500，630注：尽量选择第 1 系列。

线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。

未注尺寸公差按G B T m TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】1.未注尺寸公差按G B/T1804-2000-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段~3 ＞ 3~6 ＞ 6~30 ＞ 30~120 ＞ 120~400 ＞ 400~1000 ＞ 1000~2000 精密 f ±±±±±±±中等 m ±±±±±±±粗糙 e ±±±±±±2 ±3最粗 v -- ±±1 ±±±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段~3 ＞3~6 ＞6~30 ＞30精密 f ±±±1 ±2中等 m粗糙 e ±±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~ 10 ＞10~50 ＞ 50~120 ＞120~400 ＞400精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′2.未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000HKL垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000HK 1L 1 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000HK 1L 1 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值HKL3.表面粗糙度零件的表面都应该注明粗糙度的等级。

未注公差等级根据国标GB/T 1804—2000〈〈一般公差未注公差的线性和角度尺寸的公差>〉线性尺寸，我司决定选用等级（m）为未注公差等级的加工尺寸与角度的公差.对未注公差的检验与控制要求，按GB/T180 4—2000。

表1 线性尺寸的极限偏差数值mm表2 倒圆半径和倒角高度尺寸的极限偏差数值mm表3给出了角度尺寸的极限偏差数值，其值按角度短边长度确定．对圆锥角按圆锥素线长度确定。

表3 角度尺寸的极限偏差数值未注尺寸公差按GB/T1804—m线性尺寸的极限偏差数值(GB/T1804-2000）（mm）公差等级基本尺寸分段0.5～3 ＞3～6 ＞6~30 ＞30~120 ＞120～400 ＞400~1000 ＞1000~2000 精密 f ±0。

05 ±0。

05 ±0。

1 ±0。

15 ±0。

2 ±0。

3 ±0.5中等 m ±0。

1 ±0.1 ±0。

2 ±0。

3 ±0。

5 ±0.8 ±1。

2粗糙 e ±0.2 ±0。

3 ±0.5 ±0.8 ±1。

2 ±2 ±3最粗 v -- ±0.5 ±1 ±1。

5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差(GB/T1804-2000） mm公差等级基本尺寸分段0。

5～3 ＞3～6 ＞6～30 ＞30精密 f ±0。

2 ±0。

5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v角度尺寸的极限偏差数值(GB/T1804-2000）公差等级基本尺寸分段～10 ＞10~50 ＞50～120 ＞120～400 ＞400 精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′ ±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′未注形位公差按GB/T1184—K直线度和平面度未注公差值(GB/T1184-1996) （mm）公差等级基本长度范围≤10＞10～30 ＞30～100 ＞100～300 ＞300~1000 ＞1000~3000 H 0。

未注尺寸公差按T m Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】1.未注尺寸公差按GB/T1804-2000-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段~3 ＞ 3~6 ＞ 6~30 ＞ 30~120 ＞ 120~400 ＞ 400~1000 ＞ 1000~2000 精密 f ±±±±±±±中等 m ±±±±±±±粗糙 e ±±±±±±2 ±3最粗 v -- ±±1 ±±±4 ±6 倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段~3 ＞3~6 ＞6~30 ＞30精密 f ±±±1 ±2中等 m粗糙 e ±±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~ 10 ＞10~50 ＞ 50~120 ＞120~400 ＞400 精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′2.未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000 HKL垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000HK 1L 1 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000HK 1L 1 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值HKL3.表面粗糙度零件的表面都应该注明粗糙度的等级。

未注尺寸公差一、未注尺寸公差按 GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按 GB/T1184GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm) Rz(μm) 取样长度 l(mm) 评定长度 l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差 Ra 的数值（GB/T1031-1995）（μm）第 1 系列 0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100 第 2 系列 0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080,0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0,8.0, 10.0, 16.0, 20, 32, 40, 63, 80 注：尽量选择第 1 系列（3）轮廓最大高度 Rz 的数值（GB/T1031-1995）（μm）第 1 系列 0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63,80，125，160，250，320，500，630注：尽量选择第 1 系列。
