dk7740线切割岗位作业指导书.

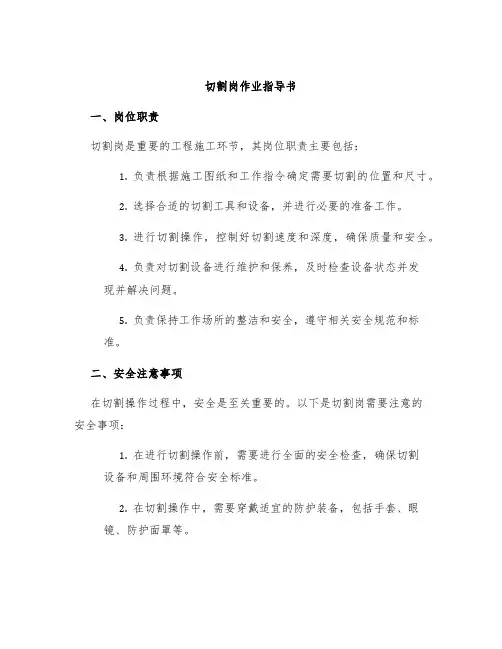

切割岗作业指导书一、岗位职责切割岗是重要的工程施工环节，其岗位职责主要包括：1.负责根据施工图纸和工作指令确定需要切割的位置和尺寸。

2.选择合适的切割工具和设备，并进行必要的准备工作。

3.进行切割操作，控制好切割速度和深度，确保质量和安全。

4.负责对切割设备进行维护和保养，及时检查设备状态并发现并解决问题。

5.负责保持工作场所的整洁和安全，遵守相关安全规范和标准。

二、安全注意事项在切割操作过程中，安全是至关重要的。

以下是切割岗需要注意的安全事项：1.在进行切割操作前，需要进行全面的安全检查，确保切割设备和周围环境符合安全标准。

2.在切割操作中，需要穿戴适宜的防护装备，包括手套、眼镜、防护面罩等。

3.操作过程中，需要保持专注并遵循操作规程，不得随意更改切割速度和深度等因素。

4.在切割操作时，需要保持一定的距离和角度，避免产生危险。

5.操作完成后，需要及时清理切割设备和周围环境，保持整洁和安全。

三、操作流程示例以下是切割岗的一般操作示例，仅供参考：操作流程1.将施工图纸和工作指令进行确认，标记需要切割的位置和尺寸等信息。

2.确定需要使用的切割工具和设备，并进行必要的准备工作。

3.进行切割操作，控制好切割速度和深度，确保质量和安全。

4.操作完成后，及时做好设备和周围环境的清理，保持整洁和安全。

操作细节1.穿戴适宜的防护装备，包括手套、眼镜、防护面罩等。

2.在切割操作时，应保持操作平稳且不过猛，避免造成危险。

3.定期检查和保养切割设备，并及时解决设备故障。

四、结束语切割岗是工程施工中的重要岗位之一，需要严格遵循安全操作规程，并保持高度的责任心和专注力。

只有通过持续学习和不断创新，才能提高切割工作的质量和效率。

线切割作业指导书11000字一、作业前准备1、机床操作员必须在经过相关机床操作培训并拥有相应的心理素质和技术的情况下，才能独立进行线切割加工操作；2、线切割机操作员必须熟知机床的各项技术参数和操作规程，并在作业前检查机床的各个部位是否正常，如管道堵塞、滑块、进给装置、切割刀具的磨损等；3、在进行线切割加工前，必须清洗工件表面，保证工件表面没有任何污垢，否则会影响线切割质量；4、机床操作员必须正确安装线切割刀具，必要时测量刀具的长度并根据尺寸进行设置；5、对于大型工件的线切割加工，必须确定好机床的工件支撑装置；6、在进行线切割加工前，必须根据工件的形状和不同的加工方式，选择不同的刀具和切割参数，并在加工过程中适时调整参数；7、线切割机操作员在进行加工过程中一定要注意安全，防止意外事故的发生，如：线切割时机床操作员不能贴近工件或切割刀具；8、加工过程中保持机床和工件干燥，防止机床产生腐蚀或工件弯曲；二、线切割加工检查1、在线切割加工过程中，应随时注意工件的尺寸和精度，以保证加工的成品质量；2、对于线切割机刀具磨损情况进行定期检查，必要时及时更换刀具，以保证加工精度；3、在线切割加工后，必须对加工的成品进行检测，根据加工要求进行检查尺寸和表面质量；三、线切割加工过程中的问题处理1、线切割刀具磨损均匀处理方法：机床操作员在加工过程中要经常检查和调整线切割刀具的位置，以保证刀具磨损均匀；2、在线切割加工过程中出现断丝处理方法：机床操作员要及时更换切割线丝，根据加工过程调整切割参数，以保证加工质量；3、线切割加工后出现不懂的问题处理方法：机床操作员应及时查找原因，排除故障，保证加工质量；4、线切割加工过程中机床或者工件存在磨损或损坏处理方法：机床操作员应及时进行维修或者更换，以保证加工质量；四、安全注意事项1、在加工过程中，必须保证机床和周围环境卫生，避免机床和工件遭受外界环境污染和腐蚀；2、机床操作员在进行线切割加工过程中必须佩戴防护镜、手套等防护用品，以防线切割刀具伤人；3、机床操作员在加工过程中，必须严格按照操作规程操作，并按要求进行检查机床和工件的各项技术参数和操作规程。

线切割机床作业指导书一：引言线切割机床是一种常用的金属加工设备，广泛应用于制造业中。

本作业指导书旨在提供对线切割机床操作的详细说明和安全注意事项。

二：适用范围本作业指导书适用于所有使用线切割机床进行金属加工的人员。

三：术语定义及缩写解释1. 线切割：通过电火花放电将高频脉冲能量传输到被处理材料上，使其局部熔化并去除。

2. 机械手臂：自动控制系统下具有多个关节可移动执行特定任务的装置。

3. 放电时间：每次放电所需时间长度。

4. 加工速度：单位时间内完成一个轮廓或孔洞所需要行程距离与该段路程耗费总时长之比值。

四：准备阶段1. 安全检查：a) 检查主要零件是否完好无损；b) 检查润滑油是否充足；c) 清理周围环境确保没有障碍物；2.调整参数设置：a）根据待加工材料选择合适数字模板，并输入相应参数； b）确认各轴的行程范围；c）调整放电时间和加工速度。

五：操作步骤1. 打开机床：a) 按下主电源按钮，确保设备通电；b) 启动控制系统并登录账号；2.加载材料：a）将待加工金属板件安装在夹具上，并用螺丝紧固好。

3.选择程序模式：根据实际需求选择手动或自动模式。

4. 设置切割路径：a) 在控制面板上输入所需图形参数；b) 通过操纵台移动雕刻头到起始位置。

5. 开始作业:根据指示按下启动按钮开始线切割过程。

6. 监测与终止定期检查每个阶段是否正常进行，并及时停止机器以避免任何异常情况发生。

7.完成后清理关闭所有开关，拆卸已经处理完毕的产品并妥善存放原材料等物品.六：安全注意事项1. 穿戴必要的个人防护装备（如耳塞、眼镜和手套），确保身体部位不会接触到运转中的机床部件。

2. 遵循正确操作流程，不得随意更改参数设置。

3. 在操作过程中保持警惕，并及时停止机床以应对任何异常情况。

4. 确保周围环境干燥、整洁并无杂物。

附件：本文档未涉及具体的附件内容，请根据实际需要添加相关文件或图纸。

法律名词及注释：1.电火花放电：指通过高频脉冲将能量传输到被处理材料上，使其局部熔化并去除的一种加工方法。

线切割安全作业指导书1、目的正确使用线切割机，保证机床精度，延长使用寿命。

避免因不规范操作而造成意外并保证加工质量。

2、适用范围本指导书适用于本公司现有线切割设备的安全操作。

3、安全注意事项及防护措施3.1、操作者必须熟悉电火花线切割加工机床的操作及该相应设备的使用说明，禁止未经培训的人员擅自操作机床。

严禁超限使用设备。

3.16、工作结束后，按照5S标准打算卫生，清理设备。

关闭设备总电源及空气开关。

4、作业内容及要求：4.1、开机前检查工作台纵横向行程是否灵活，钼丝筒拖板往复移动是否灵活，并将钼丝筒拖板移至行程开关两档板的中间位置。

行程开关挡块要调在需要的范围内，以免开机时滚丝筒拖板冲出造成脱丝。

关滚丝筒电机必须在滚丝筒移动到中间位置时，才能关闭电源，切勿将要换向时关闭。

以免惯性作用使滚丝筒拖板移动而冲断钼丝，甚至丝杆螺母脱丝。

上述检查无误后，方可开机。

开机后必须执行回机床原点动作（应先剪断电极丝），使机床校正一致。

4.7、根据图纸要求与精度要求，合理编写程序，调整走丝速度。

5、开、关机流程与设备保养5.1、贮丝筒排丝流程：将钼丝盘固定在线架上，抽出钼丝一头用螺丝固定在贮丝筒上，摇动贮丝筒或启动电动机直至钼丝绕满，再将钼丝切断依次套过上、下主异轮，下档丝异轮及上支架上的信号电刷，调整上下档丝异轮轴间距离，并用螺丝固定。

将测量柱安在安装台上，校正工作区域钼丝的垂直度。

5.7、如果离开机器时间较长则要关闭电源，以防非专业者操作。

线切割安全作业指导书（2）线切割是一项常见的金属加工方式，广泛应用于工业生产和日常生活中。

然而，由于线切割过程中存在一定的安全风险，所以必须严格按照安全操作规程来进行作业。

以下是线切割安全作业指导书，旨在帮助操作人员正确使用线切割设备，预防事故的发生。

一、作业前的准备工作1. 了解线切割设备的工作原理和操作规程，熟悉设备的结构和各个部件的功能。

2. 检查线切割设备，确保设备处于工作状态，各项安全保护装置齐全、可靠。

?DK77系列电火花数控线切割机床使用说明书一、机床的主要用途本机床主要是以加工坚硬（硬质合金、淬火钢）精密复杂中小型金属零件。

由于本机床采用数字控制，具有高自动、高适应性等优点，可广泛用于仪器、仪表、汽车行业的工具、试制车间，加工各种冲模、靠模、样板、硬质合金等超硬金属件以及异形零件等。

二、主要规格1、机床及技术参数DK77系列数控电火花线切割机床主参数?注：1.工作台行程实际超程，超程尺寸可咨询厂方。

2.小锥度加工0~10°，大锥度加工0~40°。

3.机床最大切割厚度不计精度，不包括硬质合金。

2、加工精度切割28×40八角形纵剖面上尺寸差 0.015mm横剖面上尺寸差 0.020mm3、工作台手轮移动量手轮转一周工作台移动量为4mm，手轮每格工作台移动量为0.01mm。

4、贮丝筒贮丝筒拖板最大移动量150mm贮丝筒尺寸（直径×长度）Φ156×184电极丝选用直径 0.12~0.22mm最大贮丝长度 270m电极丝速度 11m/s5、脉冲当量工作台 0.001mm6、步进电机??7、机床总功率贮丝筒电机 A02－7124 370W 1400r/min 三相工作液泵电机 DB－25 120W 25L/min8、外形尺寸控制柜（长×宽×高）600×500×670mm ??9、重量三、机床吊运见示意图1 吊装时，先要卸掉机床拖板及贮丝筒拖板的罩壳。

?四、机床安装1、先检查机床有无空脚，再将机床放稳，将框式水平仪放置在X、Y向拖板上，利用床身底部的调整螺钉，调整机床的安装水平，在纵横方向均不得超过0.04/1000mm。

五、机床概述本机床由数字程序控制来加工直线和圆弧组成的各种复杂的金属冲模与零件，加工最高生产率达80mm2／min，加工表面粗糙度（生产效率＞20mm2／min）Ra≤2.5μm。

机床由主机、高频电源和控制器三大部分组成。

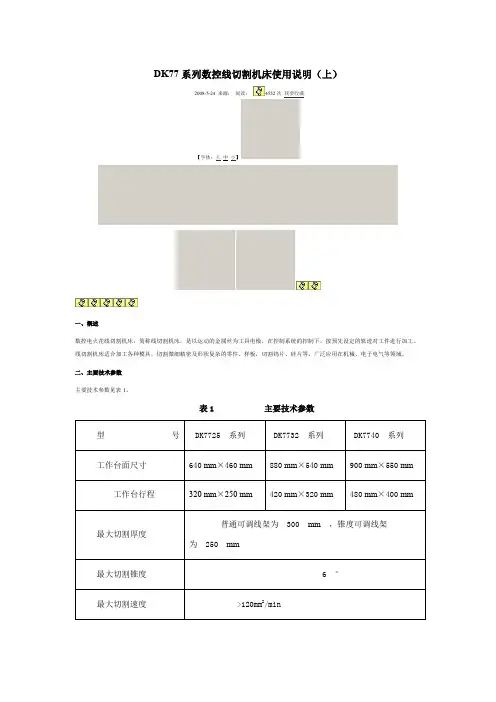

DK77系列数控线切割机床使用说明（上）2008-5-24 来源：【字体：大中小一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。

线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。

广泛应用在机械、电子电气等领域。

二、主要技术参数主要技术参数见表1。

表1 主要技术参数三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。

传动系统图见图1。

滚动轴承、电机型号规格见表2。

图1 传动系统图表2 滚动轴承、电机型号规格1、工作台的传动过程：X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板；控制系统每送出一个脉冲，工作台拖板移动0.001mm。

另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。

2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。

四、机床电气系统机床电气原理图见图2，符合有关国家标准。

机床与控制器、高频电源、步进电源的连线接口见图3。

机床电气操作面板示意图见图4。

机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。

照明灯规格为24V/40W。

机床电气器件清单见表3。

图2 机床电气原理图图3 连线接口图图4 操作面板图如图5示，安装好机床，接好电源线，合上闸，即可对机床进行操作。

图5 机床安装平面布置图1、将“丝速调整”旋钮ＳC置１档，使丝筒运转时比较慢，做好上丝前的准备。

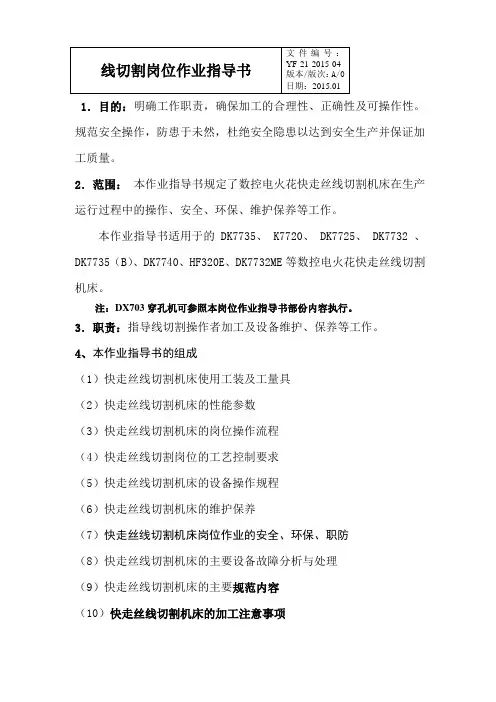

1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。

规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。

2．范围：本作业指导书规定了数控电火花快走丝线切割机床在生产运行过程中的操作、安全、环保、维护保养等工作。

本作业指导书适用于的DK7735、 K7720、 DK7725、 DK7732 、DK7735（B）、DK7740、HF320E、DK7732ME等数控电火花快走丝线切割机床。

注：DX703穿孔机可参照本岗位作业指导书部份内容执行。

3．职责：指导线切割操作者加工及设备维护、保养等工作。

4、本作业指导书的组成（1）快走丝线切割机床使用工装及工量具（2）快走丝线切割机床的性能参数（3）快走丝线切割机床的岗位操作流程（4）快走丝线切割岗位的工艺控制要求（5）快走丝线切割机床的设备操作规程（6）快走丝线切割机床的维护保养（7）快走丝线切割机床岗位作业的安全、环保、职防（8）快走丝线切割机床的主要设备故障分析与处理（9）快走丝线切割机床的主要规范内容（10）快走丝线切割机床的加工注意事项（11）5S管理（12）外圆磨加工产品质量要求5、快走丝线切割机床使用工装及工量具：5.1、工装：磁力表座等5.2、量具：游标卡尺、塞规等。

5.3、刀具：钼丝、电极等。

6. 快走丝线切割机床的性能参数K7720、 DK7725、 DK7732 、DK7732ME 、DK7735（B）、DK7740、HF320E7、快走丝线切割机床的岗位操作流程8、快走丝线切割岗位的工艺控制要求8.1 程序编制8.1.1 仔细分析工件的图形及工件的工艺要求，确定加工余量、偏移量、装夹方式和进刀位置（包括起割点和切割路线）。

8.1.2 根据火花间隙和余量，确定编程尺寸数据。

8.1.3 用编程软件进行程序编制，注意检查程序的正确性。

8.1.4 根据凸凹模类型决定偏移量方向。

8.2 工件的装夹8.2.1 根据工件的形状、重量以及加工要求选取合理的装夹方式，确保装夹牢固。

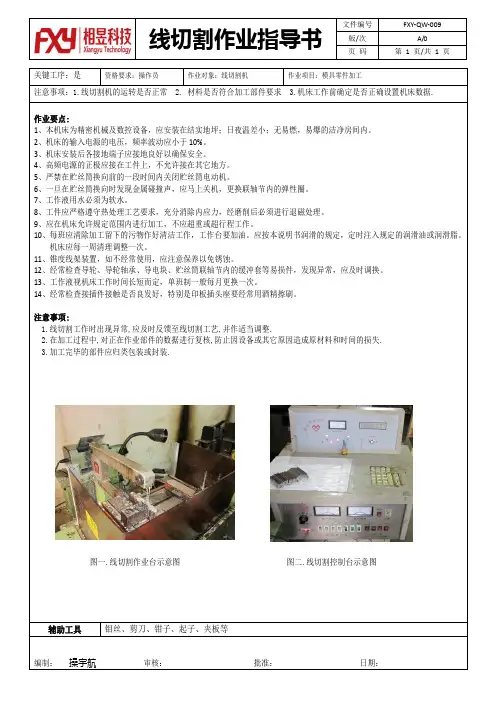

线切割加工作业指导书
1、线切割加工注意事项
1.1先开稳压电源，后开高压开关，5分钟后方可开始加工；
1.2在钼丝运转情况下，才可开高频电源（60V—80V），停机时先
关高频电源；
1.3不得在无冷却液情况下加工，钼丝接触工作时，开冷却液；
1.4发生故障时立即关闭高频电源；
1.5禁止用手接触钼丝及用湿手接触电器开关；
1.6加工过程中，注意工件有无变形移动，切落的防止工件掉落摔
坏或砸断电极线；
1.7非指定人员不得动用设备，室内有安全防火措施；
1.8操作者必须熟悉机床性能与结构，掌握操作程序，严格遵守安
全守则；
2、线切割加工步骤
2.1开机前，按设备润滑图表注油，手摇纵向横向移动工作台，转
动运丝机构是否灵活，手动操作各手柄检查各机构是否正常；
2.2输入编程程序，模拟运行，检查程序是否正确；
2.3启动冷却泵、运行电机，输入程序，空转10分钟后，加工工件；
2.4停机前，程序复位，关闭冷却泵及运丝电机；
2.5关闭机床开关及电控柜空气开关；
2.6清洁机床，按设备润滑图表进行注油，对刮研面抹油；
3、保养要求
3.1检查过滤器、树脂、液位，及时更换及加水；
3.2清理机床卫生，包括外罩及小槽内的卫生；
3.3每周检查丝垂直及清理废丝，每二周清洗一次上下机头及后部
吸水装置及进气口滤网。

机器型号设备责任人標準番号制定日承认确认作成页码作液。

保持工作台拖板、滚珠丝杆及滚动导轨的清洁，切勿使灰尘等进入，以免影响运动精度。

5.5. 每周应有1-2次用煤油射入导轮轴承内，以保持清洁和使用寿命；控制台装置要特别的精心维护，保持清洁。

5.7.工作结束或下班时要切断电源，擦拭机床及控制的全部装置，保持整洁，最好用罩将计算机全部盖好，清扫工作场地（要避免灰尘飞扬）特别是机床的导轨滑动面擦干净，并加好油认真做好交接班及运行记录。

2.目的 5.注意事项5.1 操作机床时不要戴手套。

5.2 特殊工件的加工：5.2.1.加工较小部件时，要考虑到选择此进刀面是否回发生回路；加工较高较大的部件时，尽量考虑是否可利用其中的直面，可以对刀并减少加工周长，注意丝的半径与放电间隙。

5.2.2.编程时，根据不同的部件选择不同的进刀点，要保证重要尺寸的公差要求，在要求不高的面上进5.3.消耗品的更换要及时，废电极丝按时清理，每周一次，清洁，管道畅通；为减少工作液中的电蚀好的程序及部分数据信息写于任务书的空白处；准备好扳手、压板、螺丝等装夹工具；检查工件表面物，可在工作台及回水槽和工作液箱内放置泡沫塑料进行过滤，并定期洗清工作液箱、过滤器，更换工两档板的中间位置。

行程开关挡块要调在需要的范围内，以免开机时滚丝筒拖板冲出造成脱丝。

刀或者选用顶点进刀，加工同类部件时，编排好工艺，以节省材料与时间。

5.2.3. 确保每个部件的尺寸：根据经验总结机床存在的误差，在实际操作中进行补正，保证良好的配合；当材料上的加工位置可以确定时，利用机床在加工的时间先行编程。

输入进行须对刀的轴及方向，直接按执行键。

4.7.确定各轴位置选择X、Y轴的适当起始位置,或移至已对好的基准面位置，G97设零。

降Z方向高度时注意速度，及 在人工-M.D.I画面下，输入G80指令进行X，Y轴的对刀3.4.2AQ550Ls可转入无代码画面的端面处，4.8.切割工件时先启动滚珠筒，按下走丝按钮，待导轮转动后再启动工作液电机，打开工作液阀。

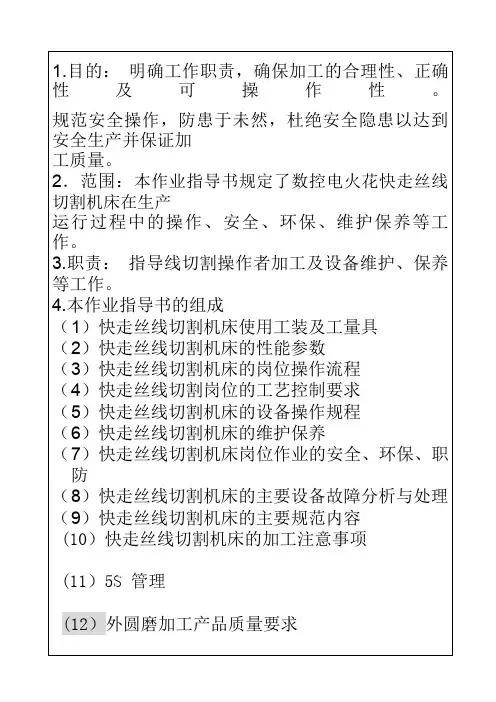

1.目的：明确工作职责，确保加工的合理性、正确性及可操作性。

规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加
工质量。

2．范围：本作业指导书规定了数控电火花快走丝线切割机床在生产
运行过程中的操作、安全、环保、维护保养等工作。

3.职责：指导线切割操作者加工及设备维护、保养等工作。

4.本作业指导书的组成
（1）快走丝线切割机床使用工装及工量具
（2）快走丝线切割机床的性能参数
（3）快走丝线切割机床的岗位操作流程
（4）快走丝线切割岗位的工艺控制要求
（5）快走丝线切割机床的设备操作规程
（6）快走丝线切割机床的维护保养
（7）快走丝线切割机床岗位作业的安全、环保、职防
（8）快走丝线切割机床的主要设备故障分析与处理（9）快走丝线切割机床的主要规范内容
(10）快走丝线切割机床的加工注意事项
(11）5S 管理
(12）外圆磨加工产品质量要求。
