以太网络变压器的用途及工作原理与分类

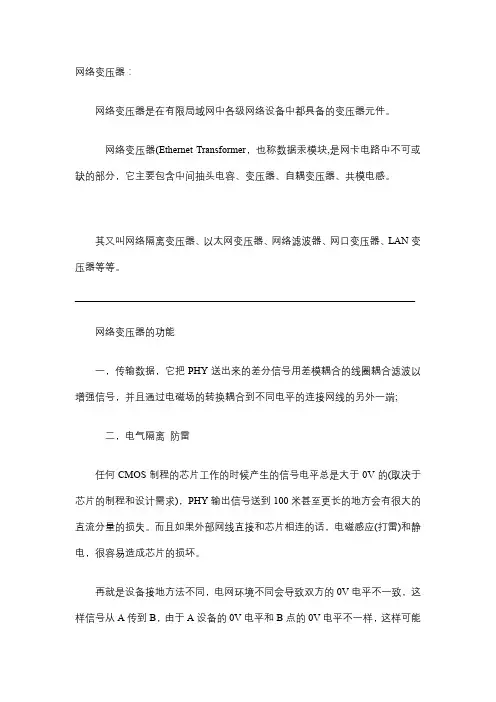

网络变压器：网络变压器是在有限局域网中各级网络设备中都具备的变压器元件。

网络变压器(Ethernet Transformer，也称数据汞模块,是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。

其又叫网络隔离变压器、以太网变压器、网络滤波器、网口变压器、LAN变压器等等。

——————————————————————————————————网络变压器的功能一，传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;二，电气隔离防雷任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。

而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。

这样不但使网线和PHY 之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。

网络变压器本身就是设计为耐2KV~3KV的电压的。

也起到了防雷保护作用。

有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。

隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。

二、共模抑制在双绞线中的每一根导线是以双螺旋形结构相互缠绕着。

流过每根导线的电流所产生的磁场受螺旋形的制约。

导线的电流方向,决定每对导线发射噪音的程度。

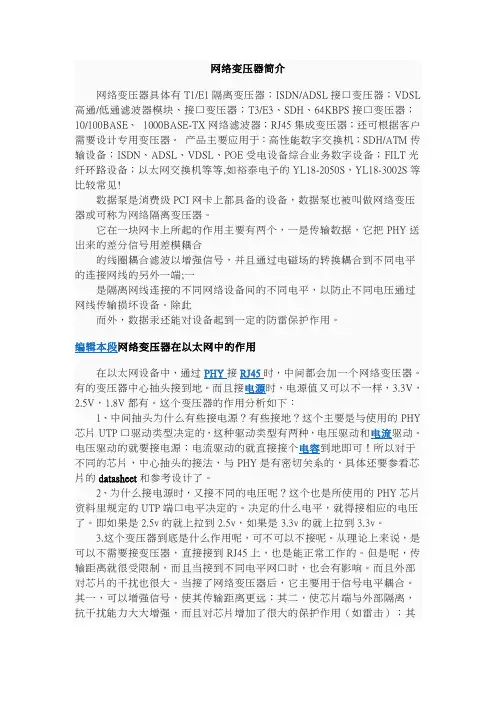

网络变压器简介网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL 高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。

产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等,如裕泰电子的YL18-2050S，YL18-3002S等比较常见!数据泵是消费级PCI网卡上都具备的设备，数据泵也被叫做网络变压器或可称为网络隔离变压器。

它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。

除此而外，数据汞还能对设备起到一定的防雷保护作用。

编辑本段网络变压器在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。

有的变压器中心抽头接到地。

而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。

这个变压器的作用分析如下：1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY 芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。

电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。

2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。

决定的什么电平，就得接相应的电压了。

即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.这个变压器到底是什么作用呢，可不可以不接呢。

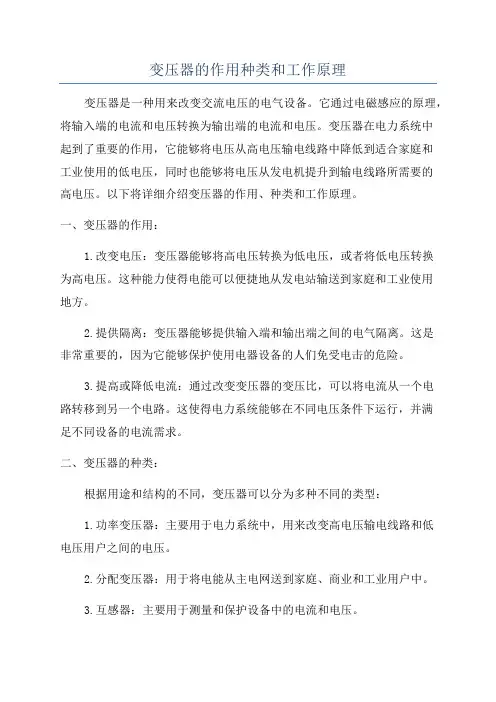

变压器的作用种类和工作原理变压器是一种用来改变交流电压的电气设备。

它通过电磁感应的原理，将输入端的电流和电压转换为输出端的电流和电压。

变压器在电力系统中起到了重要的作用，它能够将电压从高电压输电线路中降低到适合家庭和工业使用的低电压，同时也能够将电压从发电机提升到输电线路所需要的高电压。

以下将详细介绍变压器的作用、种类和工作原理。

一、变压器的作用：1.改变电压：变压器能够将高电压转换为低电压，或者将低电压转换为高电压。

这种能力使得电能可以便捷地从发电站输送到家庭和工业使用地方。

2.提供隔离：变压器能够提供输入端和输出端之间的电气隔离。

这是非常重要的，因为它能够保护使用电器设备的人们免受电击的危险。

3.提高或降低电流：通过改变变压器的变压比，可以将电流从一个电路转移到另一个电路。

这使得电力系统能够在不同电压条件下运行，并满足不同设备的电流需求。

二、变压器的种类：根据用途和结构的不同，变压器可以分为多种不同的类型：1.功率变压器：主要用于电力系统中，用来改变高电压输电线路和低电压用户之间的电压。

2.分配变压器：用于将电能从主电网送到家庭、商业和工业用户中。

3.互感器：主要用于测量和保护设备中的电流和电压。

4.自耦变压器：是一种特殊类型的变压器，它具有共享的绕组，可以用来提供一些特殊的应用。

5.隔离变压器：主要用于提供输入和输出之间的电气隔离。

6.自恢复式保险丝变压器：是一种具有自恢复功能的保护设备，能够在过电流情况下自动断电，保护电路。

三、变压器的工作原理：变压器的工作原理基于电磁感应的原理。

变压器主要由两个绕组组成，一个被称为“负载绕组”的输出绕组，和一个被称为“主绕组”的输入绕组。

主绕组和负载绕组之间通过一个集成的铁芯相连接。

当通过主绕组输入电流时，会在铁芯中产生一个变化的磁通。

这个变化的磁通进一步通过电感耦合传导到负载绕组中，从而产生输出电压。

变压器的输出电压与输入电压的比例取决于主绕组和负载绕组之间绕组的匝数比例。

变压器的工作原理、用途及分类介绍变压器的工作原理、用途及分类变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。

一、变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。

1.变压器是静止的电器，它可以根据需要将交流电压升高或降低。

2.在改变电压的同时，电压的频率保持不变。

3.工作原理：根据电磁感应定律U1=-e1=N1dΦ/dt U2=e2=-N2dΦ/d t U1/U2=e1/e2=N1/N2=KU 即：变压器一、二次绕组的电压比就等于一、二次绕组的匝数比。

二、变压器的用途在生产、输送、分配和使用电能的整个电力系统中，变压器是一个重要的电器设备。

1.高压输电：变压器是电能传输的主要设备，当输送电能的容量一定时，电压越高，输电线上的电流越小，输电导线面积越小，线路损耗越小。

2.低压配电：在用户侧，为了安全和绝缘方便，要求逐步把输电电压降到配电电压。

3.测量、阻抗变换等其他特殊用途。

输电时，把交流电功率P= √3UIcosø从电厂输送到用户，当P和cosø一定时，U愈高，I愈小，这可以节省输电线材料，减小线路损耗。

三、变压器的分类1、按相数的不同：变压器可分为单相变压器、三相变压器和多相变压器；2、按绕组数目不同：变压器可分为双绕组变压器、三绕组变压器、多绕组变压器和自耦变压器；3、按冷却方式不同：变压器可分为油浸式变压器、充气式变压器和干式变压器。

油浸式变压器又可分为：油浸自冷式、油浸风冷式和强迫油循环变压器。

4、按用途不同：变压器可分为电力变压器、特种变压器、仪用互感器、试验用的高压变压器等。

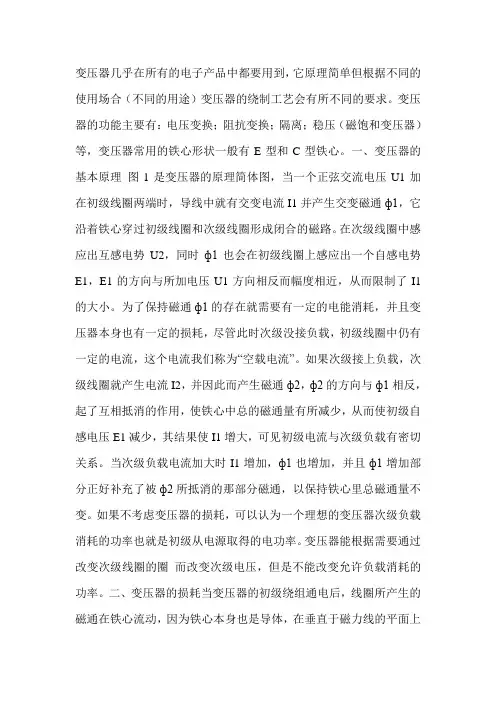

变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。

一、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。

在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。

为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。

如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。

当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。

如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。

变压器能根据需要通过改变次级线圈的圈而改变次级电压，但是不能改变允许负载消耗的功率。

二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。

网络变压器的应用原理1. 什么是网络变压器网络变压器是一种电子元器件，它是一个用来转换电源电压的装置。

网络变压器可以利用电磁感应的原理来实现输入电压和输出电压之间的变换。

它通常由一个铁心和几个绕组组成。

2. 网络变压器的工作原理网络变压器的工作原理基于电磁感应的原理。

它包括一个输入绕组、一个输出绕组和一个铁芯。

输入绕组和输出绕组通过铁芯连接在一起，铁芯用来增加磁感应强度。

当输入绕组中的电流改变时，它会产生一个变化的磁场。

这个变化的磁场会通过铁芯传递到输出绕组中，从而在输出绕组中产生一个电流。

由于输入绕组和输出绕组的匝数不同，所以输入电压和输出电压也不同。

通过控制输入电流和输出电流的比例，网络变压器可以实现电源电压的升降。

输入绕组的匝数越大，输出绕组的匝数越小，输出电压就会越高。

反之，输入绕组的匝数越小，输出绕组的匝数越大，输出电压就会越低。

3. 网络变压器的应用网络变压器在电子设备和电力系统中有广泛的应用。

以下是一些常见的应用领域：•电力系统：网络变压器在电力系统中起到很重要的作用。

它们被用于将高压输电线路的电压降低到适合家庭和工业用途的电压。

同时，网络变压器也被用于电力系统中的调节和稳定电压。

•通信系统：网络变压器在通信系统中也很常见。

它们被用于将输入的电压转换为适合通信设备使用的电压。

通信设备通常需要较低的电压，而网络变压器可以将高压转换为低压并确保稳定的供电。

•电子设备：网络变压器也被广泛应用于各种电子设备中。

例如，电脑、电视、音响和手机等设备都使用了变压器来提供合适的电压。

变压器帮助保护设备免受过高或过低的电压损坏，并确保它们能够正常运行。

•照明系统：网络变压器还被用于照明系统中。

它们通过升压或降压来确保灯具获得正确的电压，以保持正常的工作状态。

•工业控制系统：在工业控制系统中，网络变压器被用于提供合适的电压和电流以支持各种设备和机器的运行。

4. 网络变压器的优点网络变压器具有以下几个优点：•电压变换：网络变压器能够将输入电压转换为适合不同设备和系统的输出电压，提供了灵活性和方便性。

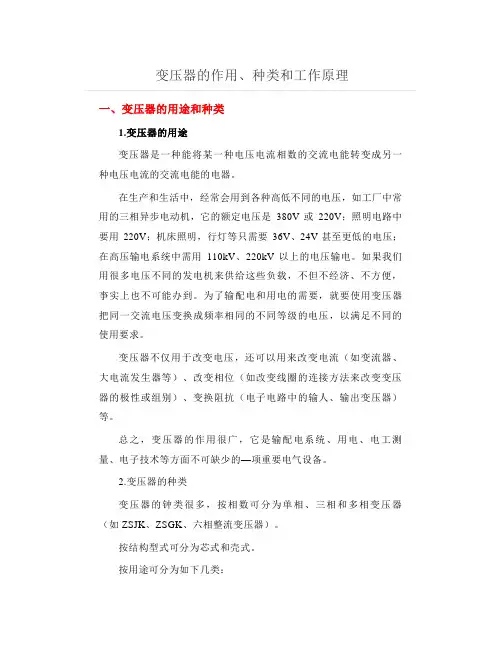

变压器的作用、种类和工作原理一、变压器的用途和种类1.变压器的用途变压器是一种能将某一种电压电流相数的交流电能转变成另一种电压电流的交流电能的电器。

在生产和生活中，经常会用到各种高低不同的电压，如工厂中常用的三相异步电动机，它的额定电压是380V或220V；照明电路中要用220V；机床照明，行灯等只需要36V、24V甚至更低的电压；在高压输电系统中需用110kV、220kV以上的电压输电。

如果我们用很多电压不同的发电机来供给这些负载，不但不经济、不方便，亊实上也不可能办到。

为了输配电和用电的需要，就要使用变压器把同一交流电压变换成频率相同的不同等级的电压，以满足不同的使用要求。

变压器不仅用于改变电压，还可以用来改变电流（如变流器、大电流发生器等）、改变相位（如改变线圈的连接方法来改变变压器的极性或组别）、变换阻抗（电子电路中的输人、输出变压器）等。

总之，变压器的作用很广，它是输配电系统、用电、电工测量、电子技术等方面不可缺少的—项重要电气设备。

2.变压器的种类变压器的钟类很多，按相数可分为单相、三相和多相变压器（如ZSJK、ZSGK、六相整流变压器）。

按结构型式可分为芯式和壳式。

按用途可分为如下几类：（1）电力变压器，这是一种在输配电系统中使用的变压器，它的容量可由十万千伏安到几十万千伏安，电压由几百万伏到几十万伏。

（2）特殊电源变压器，如电焊变压器。

（3）量测变压器，如各种电流互感器和电压互感器。

（4）各种控制变压器。

二、变压器的工作原理变压器的基本工作原理是电磁感应原理。

是一个最简单的单相变压器。

其基本结构是在闭合的铁芯上绕有两个匝数不等的绕组（又称线圈）所组成。

在绕组之间、铁芯和绕组之间均相互绝缘，铁芯由硅钢片叠成。

现将匝数W1的绕组与电源相连，称该绕组为原绕组或初级绕组。

匝数为W2的绕组通过开关K与负载相连，称为副绕组或次级绕组。

当合上开关K，把交流电压U1加到原绕线W1上后，交流电流I1，流入该绕组就产生励磁作用，在铁芯中产生交变的磁通Φ不仅穿过原绕组，同时也穿过副绕组，它分别在两个绕组中引起感应电动势。

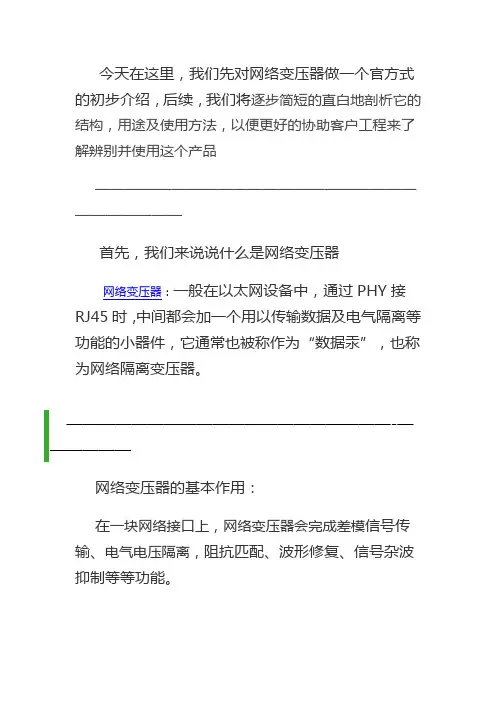

今天在这里，我们先对网络变压器做一个官方式的初步介绍，后续，我们将逐步简短的直白地剖析它的结构，用途及使用方法，以便更好的协助客户工程来了解辨别并使用这个产品————————————————————————————首先，我们来说说什么是网络变压器网络变压器：一般在以太网设备中，通过PHY接RJ45时，中间都会加一个用以传输数据及电气隔离等功能的小器件，它通常也被称作为“数据汞”，也称为网络隔离变压器。

————————————————————-——————网络变压器的基本作用：在一块网络接口上，网络变压器会完成差模信号传输、电气电压隔离，阻抗匹配、波形修复、信号杂波抑制等等功能。

信号数据传输：网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端以达到传输数据的目的。

电气电压隔离：本身变压功能用以隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。

除此而外，数据汞还能对设备起到一定的防雷保护作用。

————————————————————————网络变压器具体分类：T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE（如华强盛H81601S)、1000BASE-TX(如华强盛H5008NL)网络滤波器；RJ45集成变压器；等还可根据客户需要设计专用变压器。

————————————————————————————————网络变压器产品主要应用于：高性能数字交换机、路由器、光端机、高清互动播放器、交互式机顶盒、ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等___________________________________________ _______________________以上，仅是对网络变压器官方式的初步介绍，后续，我们将逐步简短的直白地剖析它的结构，用途及使用方法，以便更好的协助客户工程来了解辨别并使用这个产品。

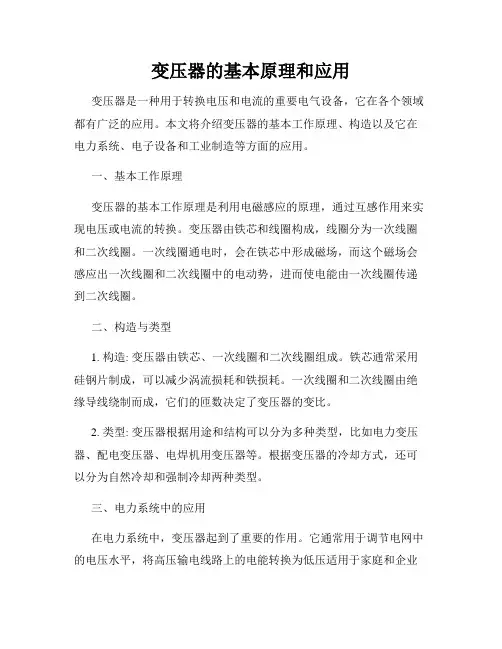

变压器的基本原理和应用变压器是一种用于转换电压和电流的重要电气设备，它在各个领域都有广泛的应用。

本文将介绍变压器的基本工作原理、构造以及它在电力系统、电子设备和工业制造等方面的应用。

一、基本工作原理变压器的基本工作原理是利用电磁感应的原理，通过互感作用来实现电压或电流的转换。

变压器由铁芯和线圈构成，线圈分为一次线圈和二次线圈。

一次线圈通电时，会在铁芯中形成磁场，而这个磁场会感应出一次线圈和二次线圈中的电动势，进而使电能由一次线圈传递到二次线圈。

二、构造与类型1. 构造: 变压器由铁芯、一次线圈和二次线圈组成。

铁芯通常采用硅钢片制成，可以减少涡流损耗和铁损耗。

一次线圈和二次线圈由绝缘导线绕制而成，它们的匝数决定了变压器的变比。

2. 类型: 变压器根据用途和结构可以分为多种类型，比如电力变压器、配电变压器、电焊机用变压器等。

根据变压器的冷却方式，还可以分为自然冷却和强制冷却两种类型。

三、电力系统中的应用在电力系统中，变压器起到了重要的作用。

它通常用于调节电网中的电压水平，将高压输电线路上的电能转换为低压适用于家庭和企业使用的电能。

此外，变压器还可用于实现电网之间的电能互联，以及电能的长距离传输。

四、电子设备中的应用在电子设备中，变压器也是不可或缺的组成部分。

例如，手机充电器中的插头部分就配备了一个变压器，它可以将市电的高压变成适合手机充电的低压。

另外，各种电子产品的电源模块中也会使用到变压器，用于实现电压的转换和稳定。

五、工业制造中的应用在工业制造中，变压器也有广泛的应用。

例如，在焊接工艺中，变压器可以提供所需的电流和电压来驱动焊接设备。

此外，变压器还可以在电力电子设备中用于电源变换、隔离和稳压，以满足各种工业设备对电能的需求。

六、总结变压器作为一种重要的电气设备，在电力系统、电子设备和工业制造方面都有广泛的应用。

了解变压器的基本原理和构造，可以更好地理解它的工作原理和应用领域。

通过合理的设计和使用，变压器可以高效、稳定地转换和传输电能，为各个领域提供可靠的电力支持。

在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。

有的变压器中心抽头接到地。

而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。

这个变压器的作用分析如下：1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。

电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。

2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY 芯片资料里规定的UTP端口电平决定的。

决定的什么电平，就得接相应的电压了。

即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.这个变压器到底是什么作用呢，可不可以不接呢。

从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。

但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。

而且外部对芯片的干扰也很大。

当接了网络变压器后，它主要用于信号电平耦合。

其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。

功能一、电气隔离任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V 的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。

而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器的工作原理介绍和EMC设计1、网络变压器的介绍网络变压器也被称作“数据汞”，也可称为网络隔离变压器。

它在一块网络接口上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端；二是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。

除此而外，数据汞还能对设备起到一定的防雷保护作用。

它主要用在网络交换机、路由器、网卡、集线器里面，起到信号耦合、高压隔离、阻抗匹配、电磁干扰抑制等作用。

网络变压器用于交换机和网卡的设计拓扑图：以太网设备在收发器和网线间使用变压器，其包含中心抽头变压器，自耦变压器，共模电感。

最新的以太网设备通过变压器提供48V电源，采用集成连接器，应用越来越广泛。

这些器件的特性对于EMI的抑制很关键。

2、网络变压器分类产品依据结构类型，可以分为两类:a.离散性网络变压器(DiscreteLAN Magnetics Module)；b.内部集成磁性变压器模块的RJ45连接器 (RJ45 Connector with Integrated Magnetics,ICMs)。

产品依据客户焊接类型，可以分为两类:a.表面贴装元件 (SMT,Surface Mount Type)；b.插件元件(TH,Through-Hole Type)。

产品依据传输速率，可以分类四类:a. 10Base-T；b. 10/100Base-T；c. 1000 Base-T；d. 10G Base-T。

(Base-T: Baseband，双绞线对。

简而言之，Base-T是一种以bps速率工作的局域网（LAN）标准，它通常被称为快速以太网，并使用UTP（非屏蔽双绞线）铜质电缆。

快速以太网有三种基本的实现方式：Base-FX、 Base-T、和1Base-T4。

每一种规范除了接口电路外都是相同的，接口电路决定了它们使用哪种类型的电缆。

2端
，3.
PHY
另:
的
CMT
UTP
芯到
两脚加上信号电压(差模信号)时，经过磁路耦合作用在变压器的次级端感应出感生电压。

对于信号电压，由于CMC两绕组同时流过的信号电流大小相等、
方向相反，在CMC的铁芯磁路中产生了方向相反的磁通，相互抵消，不影响差
模信号传输。

而此时CMT两绕组流过的则是大小相等，方向相同的电流，致使
CMT的作用相当于一个大的电阻，阻碍差模信号的通过，对载波信号的传输影
响极少。

所以差模信号被直接耦合到23、22两脚而加到负载上。

而对共模信号
来说，主要是通过变压器的初、次级间的分布电容耦合到次级，而此时CMC两
绕组流过的是大小相等、方向相同的电流，这时CMC相当于一个大的电阻，阻
止共模电流的传输，而CMT两绕组则是流过大小相等、方向相反的电流，对共
模信号相当于短路，这样共模电压基本上不会被传送到23、22两脚位，而被耦
合到负载上。

从而既能使载波信号被很好的传输，又能抑制共模干扰信号。

变压器的工作原理和应用变压器是一种重要的电力设备，广泛应用于各个领域。

本文将介绍变压器的工作原理和应用。

一、工作原理变压器的工作原理基于法拉第电磁感应定律。

它由两个主要部分组成：主线圈（称为一次线圈或输入线圈）和副线圈（称为二次线圈或输出线圈）。

主线圈中的交变电流通过铁芯产生交变磁场，二次线圈感应出相应的电压。

变压器的工作原理可以用以下公式表示：V1/N1 = V2/N2，其中V1和V2分别为主、副线圈的电压，N1和N2分别为主、副线圈的匝数。

根据这个公式，可以推导出当主线圈的匝数比副线圈大时，变压器实现升压；反之，当主线圈的匝数比副线圈小时，变压器实现降压。

二、应用领域1. 电力传输和分配：变压器在电网中扮演着重要的角色。

大型发电厂通过变压器将电压提升到高电压以减少传输损失，然后通过变压器降低电压以便在用户处使用。

2. 电子设备：变压器用于电子设备中的电源适配器，将交流电转换为设备所需的低电压直流电。

3. 工业应用：变压器在各种工业应用中使用广泛。

例如，电焊机、电力工具和机器设备都需要变压器来提供所需的电压。

4. 交通运输：变压器在交通运输中也具有重要的应用。

例如，铁路上会安装变压器来为列车供应所需的电力。

5. 可再生能源：随着可再生能源的发展，变压器在光伏发电和风力发电中扮演着关键的角色，帮助将发电装置产生的电能转换为适用于电网的电能。

6. 家庭和办公室：变压器也用于家庭和办公室中的电力供应。

例如，家庭中的手机充电器和电视机都包含变压器。

三、总结变压器通过电磁感应定律实现了电压的变换，从而在电力传输和各个领域中发挥着重要作用。

它在电力传输、工业应用、交通运输、可再生能源以及家庭和办公室中都有广泛应用。

通过深入了解变压器的工作原理和应用，我们可以更好地理解电力系统和电气设备的运行原理。

前言图1所示的网络变压器(EthernetTransformer，也称数据汞/网络隔离变压器)模块是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。

该变压器一般都安装在网卡的输入端附近。

工作时，由收发器送出的上行数据信号从络变压器的Pin16-Pin15进入，由Pin10-Pin11输出，经RJ45型转接头，再通过非屏蔽双绞线送往服务器;服务器送来的下行数据信号经另一对非屏蔽双绞线和RJ45型转接头，由Pin7-Pin6进入，由Pin1-Pin2输出，然后送到网卡的收发器上。

本文将主要分析网络变压器的原理、主要参数及实现的功能。

功能Ethernet Transformer主要实现以下三个功能：1.满足IEEE 802.3电气隔离要求2.无失真传输以太网信号3.辐射发射的抑制电气隔离任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。

而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。

这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。

网络变压器本身就是设计为耐2KV~3KV的电压的。

也起到了防雷保护作用。

有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。

隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。
