工艺管道安装施工方案清晨的阳光透过窗帘的缝隙,洒在我的笔记本上,思绪随着键盘的敲击声渐渐展开。
管道安装,这个熟悉而又复杂的工程,就像一幅幅画面在我脑海中浮现。
下面,就让我用这十年的经验,为你详细梳理一下“工艺管道安装施工方案”。
一、工程概述我们要明确工程的目的和任务。
工艺管道安装,主要是为了满足生产过程中的物料输送、介质分配、气体排放等需求。
这次工程,我们要在规定的时间内,完成一条高效、安全、稳定的管道系统。
二、施工准备1.人员组织:成立项目组,明确各成员职责,包括项目经理、技术负责人、施工人员等。
2.技术准备:熟悉图纸、规范,了解工程特点,制定施工方案。
3.物资准备:提前采购管道、阀门、法兰、支架等材料,确保施工过程中材料充足。
4.施工场地:平整场地,搭建临时设施,为施工创造良好条件。
三、施工流程1.管道铺设:根据图纸,确定管道走向,挖掘管沟,铺设管道。
2.管道焊接:采用氩弧焊、电弧焊等技术,确保焊接质量。
3.管道防腐:对焊接后的管道进行防腐处理,防止腐蚀。
4.阀门安装:根据设计要求,安装各种阀门,确保管道系统正常运行。
5.法兰连接:将管道与法兰连接,保证连接严密。
6.支架安装:根据管道走向,安装支架,确保管道稳定。
7.管道试压:对管道系统进行试压,检验管道的承压能力。
8.管道冲洗:对管道进行冲洗,去除杂质,保证管道清洁。
9.管道保温:对管道进行保温处理,降低热损失。
10.系统调试:对整个管道系统进行调试,确保运行稳定。
四、质量控制1.严格把控材料质量,选用合格产品。
2.确保施工人员具备相应的技能和素质。
3.加强现场管理,严格执行施工方案。
4.定期进行质量检查,发现问题及时整改。
5.做好施工记录,为工程验收提供依据。
五、安全防护1.做好施工现场的安全防护措施,确保施工人员安全。
2.加强对施工人员的安全教育,提高安全意识。
3.配备必要的防护用品,如安全帽、防护眼镜等。
4.定期进行安全检查,消除安全隐患。
工艺管道安装工程施工方案本工程中管道安装在土建施工中穿插进行,分段吊装到位。
工艺管道采用钢管,工艺管道与设备之间采用法兰连接,管道连接采用焊接。
钢管除锈达到Sa2.5级后内壁涂刷饮水容器内壁环氧防腐涂料2底2面,外壁刷防锈底漆4道、面漆4道。
加药采用UPVC管,管道连接采用粘接;压缩空气管道DN25以上采用镀锌钢管、DN25以下采用铜管,压缩空气管道镀锌钢管采用丝接,镀锌钢管外壁涂刷银粉2道。
铜管采用焊接;消防给水管道采用镀锌钢管;室内给水管采用PP-R管;室内排水管道采用U-PVC排水管。
一、工艺管道安装的工艺流程:测量放线一管道支撑一管道就位一管道连接一管道防腐一管道试压一管道冲洗与消毒二、管材、管件及阀门的检验1、管材、管件的检验:工程中使用的管材、管件,必须具有制造厂产品合格证,其表面要求无裂纹、气孔、夹渣、严重的锈蚀及其它机械损伤,尺寸偏差均应符合规范要求。
安装前按设计要求核对规格、材质、型号并按不同使用的管材、管件分类堆放。
2、阀门的检验:工程中使用的阀门,应具有制造厂的产品合格证。
阀门安装前应做强度、严密性试验。
强度试验压力为工作压力的L5倍,严密性试验压力为设计压力的1.1倍,5分钟无泄漏为合格。
三、管道安装1、管道焊接前的检查管道内的泥、油渍清理干净,管口边缘和焊口两侧10-15ιImI范围内的表面除锈、露出金属光泽。
钢管的表面无裂缝、锈蚀、起皮和压延等不良现象。
2、钢管的切割钢管切割选用自爬式电动割管机和气割相结合的切割方法。
3、管道的焊接(1)、焊缝要求:管道焊接采用单面焊接。
纵向焊缝放在管道中心线上半圆的45度左右。
(2)、对口要求:纵向焊缝错开,其间距不小于IOOmm。
对口时检查内壁是否平整,其错口的允许偏差不大于2mm,不允许在对口间隙帮条夹焊或用加热法去缩小间隙及强力接焊。
环向焊缝距支架净距不小于100mm,直管管段两相临环向焊缝的间距不小于200mm,不在管道任何位置焊有十字焊缝。

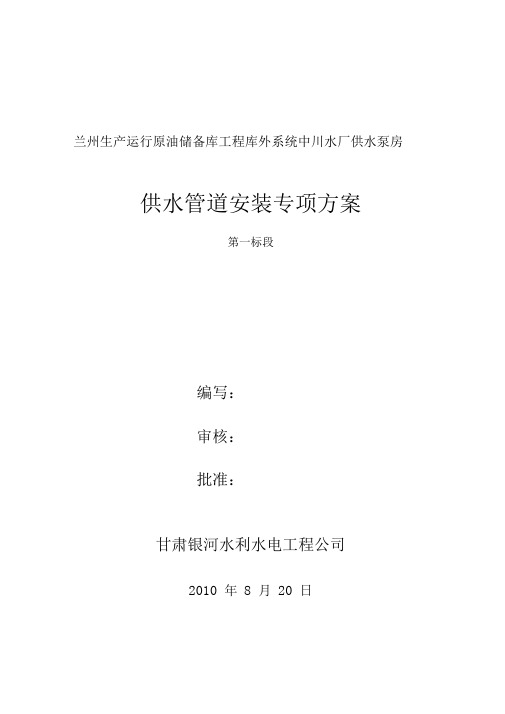

兰州生产运行原油储备库工程库外系统中川水厂供水泵房供水管道安装专项方案第一标段编写:审核:批准:甘肃银河水利水电工程公司2010 年8 月20 日供水管道安装专项方案一、编制说明1.编制说明我公司对该工程的特点进行了仔细研究,并与过去承建的类似工程进行了对比分析,进一步熟悉和掌握了本工程的施工要领,并根据甲方提供的现有部分资料,做出切实可行的科学安排,在此基础上进行施工技术方案的编制,力求做到方案兼容、全面、经济合理、技术先进可靠、措施得力,并使工程在工期、质量、安全、文明施工等方面有明确目标。
1.1在认真、全面、系统地阅读招标文件、技术规范和设计文件等的基础上深刻领会和贯彻发包人对投标人的各项要求。
1.2贯彻执行各项技术标准、设计要求和技术规范、执行发包人对本项目的各项指令,按照“项目法”管理要求和ISO9001 质量体系程序对项目实施全面管理和控制。
1.3保证重点、统筹安排,确保工期的严肃性。
施工安排尽可能组织平行、流水作业,合理安排施工顺序,保持均衡生产。
1.4科学合理配置机械设备,全面提高机械化程度,充分发挥设备配置生产能力,大幅度提高施工进度。
1.5推行新技术、新工艺,实行规范化、标准化作业,以—流的管理创优质名牌,确保创优规划和质量目标的实现。
1.6. 科学布置现场,合理安排工序,注意环境保护,推行文明施工,确保安全生产。
1.7 合理投入,节约材料,控制成本,节约投资。
二、编制依据2.1《兰州石化公司原油储备库项目外供水管线工程施工招标文件》。
2.2《甘肃省水利水电工程设计概(估)算编制规定》;2.3《现场设备、工艺管道焊接工程技术规范》GB50236-98;2.4《埋地硬聚氯乙烯给水管道工程技术规程》CECS17-2000;2.5《给水排水管道工程施工及验收规范》GB50268-2008;2.6《工业金属管道工程施工及验收规范》GB50235-97;2.7《阀门的检查与安装规范》SY4012-95;2.8《管道线路工程施工及验收规范》SY0401-1998;三、工程概况兰州生产运行原油储备库工程库外系统中川水厂供水泵房工程位于永登县秦川镇六墩子村东侧2.5km 处,兰州国家石油储备基地南侧。
工艺管道及设备安装施工方案工艺管道及设备的安装施工方案是一个重要的工程文档,用于指导施工人员在施工过程中实施管道和设备的安装工作。
它包括工艺管道和设备的布置、安装方法、材料要求、施工步骤、安全措施等内容。
下面是一个关于工艺管道及设备安装施工方案的示例:一、工程概况本工程是化工厂的生产线改造项目,主要包括工艺管道和设备的安装工作。
工程总投资为XXXX万元,总工期为XX个月。
二、设备布置根据工艺设计要求和现场情况,我们将对设备进行合理的布置。
首先,我们会根据工艺流程确定设备的位置,确保设备之间的连接管道能够顺利进行。
然后,我们会考虑设备的安全运行,确保设备之间有足够的间距,并设置适当的操作空间。
三、工艺管道布置在设备布置确定后,我们将根据工艺要求对管道进行布置。
我们会考虑管道的走向、尺寸、材质等因素,确保管道可以满足工艺流程的要求。
同时,我们也会考虑管道的维修和检修便利性,确保未来的维修工作可以顺利进行。
四、材料要求在进行管道和设备的安装施工过程中,我们会严格按照相关标准和规范进行材料的选择。
我们会选择符合要求的钢材,保证其质量和耐用性。
同时,我们也会选择合适的密封材料,确保管道的密封性。
五、施工步骤1.准备工作:(1)组织施工人员进行安全教育和培训,确保施工人员具备相关技能和知识;(2)组织施工人员进行现场勘察和测量,确定设备和管道的布置位置;(3)准备施工所需的材料和工具。
2.设备安装:(1)根据设备布局图纸,将设备安装在预定位置上;(2)根据设备的安装要求,进行设备的固定和校正;(3)安装设备的附属设施,如管道支架、阀门等。
3.管道安装:(1)根据管道布置图纸,进行管道的剪切和焊接;(2)安装管道支架,并对管道进行固定;(3)进行管道的试压和泄漏检测,确保管道的安全性。
4.设备和管道的连接:(1)根据设备和管道的连接要求,进行连接的准备工作;(2)进行设备和管道的连接,并进行密封处理;(3)进行连接的试压和泄漏检测,确保连接的安全性。
工艺管道安装施工方案工艺管道安装施工方案一、工程概况本工程为某化工厂生产车间的工艺管道安装工程,主要包括输送、排放、供水、供气等管道的安装。
二、施工准备1.安排施工人员:根据工程规模和施工进度,合理安排施工人员,确保施工按时完成。
2.准备材料:购买所需的管道材料、管件和管道配件,并进行检查,确保质量符合要求。
3.准备设备:根据工程需要,购买或租赁所需的安装设备,如吊车、叉车等。
4.施工现场准备:清理施工现场,确保施工区域的整洁,并进行安全标识和防护措施。
三、施工步骤1.施工图纸的确认:根据设计图纸和工程要求,对施工图纸进行确认,确保施工按照设计要求进行。
2.布置施工线路:根据施工图纸,确定管道的布置路线,进行标示和临时固定。
3.管道材料准备:根据实际需要,对管道进行切割、修整、打磨等处理,确保管道的质量和尺寸符合要求。
4.管道安装:根据施工图纸和布置线路,依次将管道进行安装,采用焊接、螺纹连接等方式进行固定。
5.管道支架安装:根据设计要求,确定管道支架的位置和安装方式,并进行固定。
6.管道的测试与检查:安装完毕后,对管道进行压力测试和泄漏检查,确保管道的安全性和可靠性。
7.防腐保温处理:根据工艺要求,对管道进行防腐保温处理,确保管道的使用寿命和工艺要求。
8.验收及试运行:完成管道安装后,进行验收及试运行,确保设备的正常运行。
四、安全措施1.施工现场要划定区域,设置安全警示标志,确保施工人员的安全。
2.施工人员要带好个人防护用品,如安全帽、安全鞋等,严禁操作时戴帽子、拖鞋等不符合安全要求的行为。
3.施工人员要严格按照操作规程进行施工,禁止翻越管道、跨越设备等危险行为。
4.施工过程中要定期检查设备、工具和材料的使用情况,确保其安全可靠。
5.对施工人员进行安全培训,教育其安全知识与操作规程,提高施工安全意识。
以上是本次工艺管道安装施工方案的主要内容,通过合理的组织和安排,确保施工质量和进度,同时加强安全措施,最大程度地减少施工事故的发生。
第1篇一、项目概述项目名称:XX工厂工艺管道安装工程项目地点:XX市XX区XX工厂项目规模:本次工程涉及工艺管道安装总长度约1000米,包括蒸汽管道、冷却水管道、压缩空气管道等。
项目工期:预计60天完成。
二、施工组织1. 施工单位:XX建设有限公司2. 施工人员:包括施工队长、技术员、焊工、管道工、质检员等共计20人。
3. 施工设备:焊机、切割机、卷板机、弯管机、水平仪、千分尺等。
4. 施工材料:钢材、焊接材料、管道配件、防腐材料等。
三、施工准备1. 技术准备(1)熟悉施工图纸,明确施工要求,确保施工质量。
(2)组织施工人员进行技术交底,确保施工人员了解施工工艺和操作规程。
(3)编制施工方案,明确施工流程、施工方法和质量要求。
2. 材料准备(1)采购符合设计要求的管道、管件、阀门、法兰等材料。
(2)确保材料质量,对进场的材料进行检验,合格后方可使用。
(3)合理堆放材料,防止材料损坏和污染。
3. 设备准备(1)检查设备状态,确保设备运行正常。
(2)对设备进行调试,确保设备性能满足施工要求。
(3)做好设备维护保养工作。
4. 施工现场准备(1)清理施工现场,确保施工环境整洁。
(2)搭建临时设施,如操作台、脚手架等。
(3)设置安全警示标志,确保施工安全。
四、施工方法及工艺1. 施工流程(1)管道加工:根据施工图纸和现场实际情况,进行管道切割、弯曲、焊接等加工。
(2)管道安装:按照施工图纸和施工方案,进行管道的安装。
(3)管道试压:对安装完成的管道进行试压,确保管道质量。
(4)管道防腐:对管道进行防腐处理,提高管道使用寿命。
(5)管道保温:对管道进行保温处理,降低能源消耗。
2. 施工工艺(1)管道加工1)切割:采用切割机进行切割,确保切割面平整。
2)弯曲:采用弯管机进行弯曲,确保弯曲半径符合要求。
3)焊接:采用电弧焊进行焊接,确保焊接质量。
(2)管道安装1)定位:根据施工图纸和现场实际情况,确定管道位置。
工艺管道安装工程方案
一、工程概况
本工程是按照XXX公司要求对YYY车间的气管路进行新安装,由于原有的气管路为老旧工艺,采用螺纹连接方式,安装不规范,运行不稳定,经过综合分析,确定为新建安装工艺管道,并采用焊接安装,以保证良好的操作环境,确保安全生产。
设计方案具体如下:
二、主要设计内容
1、管道材料选用:根据气体的性质,管道材料采用热镀锌焊管,外径为DN50mm,壁厚为2.5mm,材质为Q235B;
2、管道布置:气管路安装采用焊接安装,采用成型道路设计,采用Y型管道布置,设计规定每条管道长度不超过20m,转弯处应增加四通;
3、管道支持:管道射流支持采用金属支撑,在水泥支撑点应采用彩钢管、木架等进行加固;
5、管道安装:管道焊接安装工序采用管道分层安装,安装过程应留出空腔,并安装保温层;
6、气阀安装:气体阀门安装位置采用标准尺寸,安装方向应与管路方向一致,方便操作;
7、改造措施:原有管道改造时应按设计要求,采用机加工加工,避免出现接口渗漏、气阀位置不合理等问题;。
工艺管道安装施工方案两篇第1条工艺管道安装施工方案1。
工艺管道施工1.1的一般要求和应遵循的原则工艺管道安装应根据工艺设备和管道布置图进行,并应与每个流程图、系统图结合使用。
如果在设计图纸中发现任何错误或不合理之处,只有经设计单位同意才能进行修改。
1.2安装施工前,施工人员应熟悉图纸及相关规定,工程技术人员应对图纸进行必要的技术交底。
1.3管道系统中的所有管道、管件、阀门和仪表必须有制造商证书;并应按照规范进行检查。
2、工艺管道安装主要程序管道施工程序见工艺管道安装程序图。
3、管道支吊架的安装3.1安装前的准备3.2应检查管道支吊架的弹簧外观、外部尺寸;并且应该有出厂合格证。
3.3根据设计图纸确定固定支架和补偿器的位置,然后根据管道标高确定支架的标高和位置。
对于无坡度的管道,在同一条水平直线上绘制墙或柱上的支撑位置。
对于有坡度的管道,应根据两点之间的距离和坡度计算两点之间的高差。
两点之间应画一条直线。
每个支架的位置应根据支架的间距画在墙上或柱子上。
3.2安装要求3.2.1支架、梁应牢固地固定在墙、柱或其他结构上;梁长方向应水平,顶面应平行于管道中心线。
3.2.2吊架与管道接触部位应良好、紧密,一般不得有间隙,管道与支架焊接时,不得有咬肉、烧穿现象。
3.2.3当从主管连接的较大直径的支管作为立管敷设时,立管的荷载应由专用支架承担,不应由主管与支管的焊接接头承担。
3.2.4活动支架不得因热膨胀而阻碍管道的移动。
当管道在支架横梁或支架上滑动时,支架或支架不应水平偏斜、而塌陷或使管道堵塞。
隔热层不得阻碍热位移。
3.2.5根据需要在补偿器的两侧安装导向支架,防止管道在支架上拉伸时偏离中心线。
3.2.6钢屋架上不得随意焊接支架、吊架。
如果确实需要焊接,设计单位应同意。
不得随意将支架焊接在设备上。
如果设计同意焊接,在焊接支架之前,应在设备上焊接加强板。
3.3钢筋混凝土上部构件上的支撑和吊架的安装方法3.3.1(例如,柱在、楼层、屋架等。
工艺管道安装施工方案一、引言工艺管道是许多工业领域中不可或缺的重要设备,在工业生产中起着关键的作用。
保证工艺管道的安全、稳定、高效运行对于工业企业的生产效益和安全生产具有重要意义。
本文将着重介绍工艺管道的安装施工方案。
二、工艺管道安装前的准备1. 施工环境准备在进行工艺管道的安装施工前,需要对施工环境进行充分的准备。
首先要确保施工区域的地面平整、无积水,并且远离易燃易爆物质。
同时,要排除施工区域内可能存在的障碍物,创造出适合进行管道安装的施工场地。
2. 施工材料准备工艺管道安装所需的材料应提前进行准备,包括管道、法兰、阀门、密封垫片等。
在选购材料时,要注意检查材料的质量和规格是否符合要求,确保安装施工过程中的材料能够满足工艺管道的需求。
3. 施工人员准备为了保证安装施工的质量和安全,需要配备一支专业的施工队伍。
施工人员应具备相关的工艺管道安装经验和相关的操作技能,能够熟练使用工具和设备,做好施工现场的管理和协调工作。
三、工艺管道安装施工步骤1. 制定工艺管道安装方案在进行工艺管道安装施工前,需要根据实际情况制定详细的安装方案。
安装方案应包括施工图纸、材料清单、施工工艺流程、施工时间安排等内容,以确保施工过程的顺利进行。
2. 管道安装根据安装方案,进行管道的安装工作。
首先要进行地基的处理,确保地基的平整和稳固。
然后按照管道的布置图纸进行管道的敷设和连接工作。
在连接管道时,需要注意对接口进行严密的密封,以确保管道系统的完整性。
3. 阀门及附件的安装在管道安装完成后,需要进行阀门及附件的安装工作。
根据阀门的种类和位置,进行相应的安装工作。
在安装过程中,要检查阀门的操作灵活性和安装牢固性,并进行必要的调整和固定。
4. 管道支架的安装在工艺管道安装施工中,还需要进行管道支架的安装工作。
通过安装支架,可以保证管道的稳定性和牢固性。
在安装过程中,要注意支架的位置和数量,以及支架的材料和固定方式。
5. 管道测试与调试在工艺管道安装施工完成后,需要进行管道的测试与调试工作。
工艺管道安装工程施工方案一、工程概述工艺管道安装工程是指在建筑物、工业设施等场所中进行管道系统的安装与布置工作。
本施工方案主要针对水、气、油、蒸汽等流体的输送管道进行安装。
本工程的主要内容包括管道材料选用、安装方法、施工组织设计、质量控制等。
二、工程准备1.施工人员准备:组建专业施工队伍,配备必要的工人和技术人员,要求施工人员具备相关的工作经验和技能。
2.施工设备准备:准备必要的施工设备,包括管道切割机、弯管机、焊接设备等。
3.施工材料准备:根据工程需要,准备好各种规格的管道、管件、螺栓、密封垫片等材料,并进行质量检验。
三、工程组织设计1.施工方案编制:根据设计图纸和施工要求,编制详细的施工方案,确定施工的步骤和方法。
2.施工人员培训:组织施工人员进行相关培训,熟悉施工方案和施工工艺。
3.安全措施:制定安全措施,确保施工过程中的安全。
四、工程施工1.管道布置:根据设计要求和管道布置图,将管道敷设在指定的位置上,包括水平敷设和垂直敷设。
2.管道切割:按照需要对管道进行切割,确保尺寸和质量要求。
3.管件连接:采用合适的方法对管件进行连接,包括螺纹连接、焊接连接等。
4.管道支架安装:根据设计要求,安装管道支架,确保管道的稳定性。
5.管道焊接:对需要焊接的管道进行焊接,确保焊缝的质量和密封性。
6.管道试压:对管道进行试压,确保无泄漏。
7.管道绝缘:对需要绝缘的管道进行绝缘处理,包括保温和防腐处理。
8.管道保温:根据设计要求,对管道进行保温处理,以保证介质的温度稳定。
9.管道油漆:对需要油漆的管道进行油漆处理,以保护管道表面。
10.清理、验收:清理施工现场,确保管道安装工程的质量和安全。
五、质量控制1.施工质量检查:对施工过程中的关键环节进行质量检查,确保施工符合设计要求和相关规范。
2.施工记录和报告:及时记录施工过程中的相关数据和问题,并编写施工报告,以备日后参考。
3.施工协调与合作:与其他施工工序进行协调与合作,确保整个工程施工顺利进行。
工艺管道安装施工方案1. 引言工艺管道是工业设备中用于输送气体、液体和固体颗粒的一种重要设备。
工艺管道的安装施工是确保设备正常运转和工艺流程畅通的关键环节。
本文档旨在提供一种工艺管道安装施工方案,确保施工过程高效、安全,并满足设计要求。
2. 工艺管道安装前准备工作在进行工艺管道安装前,必须进行充分的准备工作,以确保施工过程的顺利进行。
2.1 设计审查在进行工艺管道安装前,首先要对设计方案进行审查,确保施工方案与设计要求相符。
检查设计方案是否满足工艺流程要求、材料选型是否符合标准、管道支撑方式是否合理等方面。
2.2 施工准备在施工前,必须进行充分的施工准备工作,包括但不限于以下方面:•准备施工所需的工艺图纸和施工图纸•准备施工所需的材料、设备和工具•安排施工队伍和确定施工班次•制定施工计划和安全预防措施3. 工艺管道安装施工步骤3.1 打开施工区域在进行工艺管道安装施工前,首先要将施工区域划定出来,并清理出足够的施工空间。
确保施工区域干净、整洁,并移除所有影响施工的障碍物。
3.2 安装管道支撑工艺管道需要牢固的支撑,以保证管道的稳定性和承重能力。
在施工过程中,根据设计图纸要求,安装合适的管道支撑装置。
确保支撑装置的材料符合设计要求,并进行严密的固定。
3.3 连接管道根据工艺流程和设计要求,将不同管道进行连接。
在连接过程中,要确保管道连接紧密、无漏水漏气现象。
根据管道材料的特点,选择适当的连接方式,如焊接、螺纹连接、卡箍连接等。
3.4 安装阀门和仪表根据工艺需求,在管道上安装合适的阀门和仪表。
确保阀门和仪表安装准确、稳固,并进行必要的密封处理。
在安装过程中,应注意阀门和仪表的使用和维护保养方法。
3.5 测试管道在管道安装完成后,必须进行管道的测试,以确保管道的质量和安全性。
测试内容可包括以下方面:•管道的水密性测试•管道的气密性测试•管道的压力测试3.6 清洁和保护管道在工艺管道安装施工完成后,应对管道进行清洁和保护。
工艺管道安装方案在工艺管道安装方案中,需要考虑以下几个方面:施工前准备工作、安装过程中的注意事项、施工完成后的检验和验收工作。
一、施工前准备工作1.明确工艺管道的走向和布置,根据工艺流程图确定管道的起点和终点,确定由上而下或由左向右的流向;2.制定工艺管道的安装方案和施工计划,确定施工的时间节点、质量要求和安全措施;3.准备必要的施工设备和工具,如起重机械、切割机、焊接设备等;4.检查所需的材料和配件是否符合要求,包括管道、阀门、法兰、管夹等;5.组织施工人员进行必要的培训和安全教育,确保他们了解工艺管道安装的要求和注意事项。
二、安装过程中的注意事项1.根据管道的布置,确定管道的支撑方式和间距,确保管道的稳定性和安全性;2.根据管道的材质和介质特性,选择合适的焊接方法或连接方法,保证管道的密封性和耐压性;3.在进行焊接或连接之前,必须对管道和配件进行钝化处理,以防止腐蚀和氧化;4.在焊接或连接之前,必须对管道和配件进行清洗,以去除污垢和杂质,保证管道系统的清洁度;5.焊接或连接完成后,必须对焊缝或连接处进行无损检测或水压试验,以确保焊缝或连接的质量;6.在管道系统的起点和终点,必须设置相应的阀门和安全装置,以便于对管道进行隔离和调节。
三、施工完成后的检验和验收工作1.对整个管道系统进行全面的检查和验收,包括焊缝或连接处的质量、管道的支撑方式和间距、阀门和安全装置的安装质量等;2.对焊缝或连接处进行无损检测或水压试验,以确保管道系统的安全性和可靠性;3.对管道进行试运行,检查管道的流量、压力和温度是否符合设计要求;4.对管道系统进行防腐、保温和绝热处理,以保护管道系统的工作环境和维护管道的正常运行;5.编制管道系统操作和维护手册,对操作人员进行培训和指导,确保他们能够正确地操作和维护管道系统。
综上所述,工艺管道安装方案需要在施工前做好充分准备工作,确保材料和设备的齐全,施工人员的技术能力和安全意识得到提高;在安装过程中要注意管道的支撑和焊接质量,保证管道的稳定性和安全性;施工完成后要进行全面的检验和验收工作,保证管道系统的安全可靠运行。
工艺管道安装施工方案一、项目概述本项目是一项工艺管道安装施工工程,施工内容主要包括管道材料采购、预制、现场安装、焊接、试压等工序。
本施工方案旨在确保施工质量、工期和安全。
二、施工准备1.管道设计:根据工艺要求和管道路线进行管道设计,并制定详细的图纸和材料清单。
2.管道材料采购:根据图纸和材料清单,采购符合标准要求的管道材料。
3.施工队伍组织:组织施工队伍,明确各个施工环节的责任和分工。
4.施工现场准备:清理施工现场,确保施工区域的整洁和安全。
三、施工流程1.材料预制:根据图纸要求,进行管道支架、弯管、管道接头等材料的预制。
预制过程要保证质量和尺寸的准确性。
2.管道安装:根据图纸要求,按照设计线路进行管道的安装。
在安装过程中,要注意管道的排列和支撑,确保管道的平直和稳固。
3.管道连接:采用焊接或者螺纹连接的方式进行管道的连接。
焊接过程中,要严格按照焊接工艺规范进行操作,确保焊接质量。
4.管道支架安装:根据图纸要求,进行管道支架的安装。
支架要牢固可靠,能够承受管道的重量和压力。
5.管道试压:安装完成后,对管道进行试压,确保管道的密封性和耐压能力。
6.管道验收:在试压合格后,对管道进行验收,确保管道的安装符合设计和规范要求。
7.清理整理:清理施工现场,整理材料和工具,确保施工现场的整洁和安全。
四、安全措施1.严格按照安全操作规程进行施工,确保施工人员的人身安全。
2.施工现场设置安全警示标识,防护措施要到位。
3.对施工人员进行安全培训,提高他们的安全意识和应急处理能力。
4.使用符合标准的防护装备,确保施工过程中的安全。
五、质量控制1.管道材料的采购要严格按照标准要求,确保材料的质量。
2.施工过程中要进行质量检测,如焊缝的X射线检测、管道的尺寸检测等,确保施工质量。
3.施工过程中要严格按照焊接工艺规范操作,确保焊接质量。
4.施工完成后,进行管道的试压,确保管道的密封性和耐压能力。
六、施工进度控制1.制定详细的施工计划和进度安排,明确各个施工环节的工期。
一、工程概况本工程为XX公司某生产装置工艺管路安装工程,主要内容包括:工艺管道的预制、焊接、检验、清洗、吹扫、试压、绝热等工序。
工程地点位于XX市XX区,施工周期为XX个月。
二、编制依据1. 国家相关标准和规范,如《工业金属管道工程施工及验收规范》(GB50235-97)、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-97)等;2. 工程设计图纸及施工图纸;3. 施工单位编制的施工组织设计及施工方案。
三、施工程序1. 施工准备;2. 管道预制;3. 管道焊接;4. 焊接检验;5. 管道清洗、吹扫;6. 管道试压;7. 管道绝热;8. 工程验收。
四、施工准备1. 组织施工人员学习施工图纸及施工规范,明确施工工艺和质量要求;2. 施工现场清理,确保施工环境符合要求;3. 材料准备:按照施工图纸要求,准备各类管道、管件、阀门、垫片等材料,并进行检验;4. 施工机具准备:确保各类施工机具齐全、完好,并进行校验;5. 人员培训:对施工人员进行安全技术交底,提高施工人员的安全意识和操作技能。
五、管道预制1. 按照施工图纸要求,对管道进行切割、坡口加工、组对等预制工作;2. 预制过程中,严格控制尺寸精度和表面质量;3. 预制完成后,进行标识、存放,确保预制质量。
六、管道焊接1. 选用合格的焊工,按照焊接工艺评定进行焊接;2. 焊接过程中,严格控制焊接参数,确保焊接质量;3. 焊接完成后,进行外观检查和无损检测。
七、焊接检验1. 焊接完成后,进行外观检查,确保焊接接头无裂纹、气孔、夹渣等缺陷;2. 进行无损检测,如射线检测、超声波检测等,确保焊接质量。
八、管道清洗、吹扫1. 管道焊接完成后,进行清洗,确保管道内部无油污、锈蚀等杂质;2. 进行吹扫,清除管道内的污物,确保管道内部清洁。
九、管道试压1. 管道清洗、吹扫完成后,进行试压,确保管道强度和严密性;2. 试压过程中,严格控制压力、时间等参数,确保试压质量。
工艺管道安装施工方案一、工程概况本工程管道主要包括给水管、污泥管、排砂管、药剂管、排水管、污水管等。
管道的材质主要涉及以下几种:普通钢制管道;铸铁管;不锈钢管; UPVC 管(聚氯乙烯管)等。
其中最大管道直径为φ1600×12 的钢板卷管。
本工程中构筑构较多, 安装过程中与土建的配合预埋密切相关, 另外施工中与土建交叉作业较多与地下管道碰头多, 并且口径大, 程序要求和质量要求都高。
污泥处理系统系进口设备及材料较, 施工中规范标准除严格执行国标外, 还必须遵循国外的标准和安装指导书。
二、本工程的管道标准及规范, 主要包括:GB50268-97 给水排水管道工程施工及验收规范GB50236-98 现场设备, 工业管道焊接工程施工及验收通用规范GB50235-97 工业管道工程施工及验收规范CJJ/T29-98 建筑排水硬聚乙烯管道工程技术规范GB50235-97 工业金属管道工程施工及验收规范GBJ126-89 工业设备及管道绝热工程施工及验收规范GB5084-93 工业金属管道工程质量检验评定标准GB50185-93 工业设备及管道绝热工程质量检验评定标准GB50252-94 工业安装工程质量检验评定统一标准YB/T9256-96 钢结构管道涂装技术规程三、管道工程施工方法及技术标准(一)施工准备施工准备是保证施工顺利进行的前提, 主要包括技术准备、物资准备、组织准备以及作业条件的准备等, 其具体内容是:1.熟悉与本工程有关的建设文件, 了解工程特点和施工总体要求;2、研究施工图纸, 了解设计意图和适用规范, 认真做好图纸会审工作, 施工图上存在的问题要商定解决办法, 并在施工图会审纪要中反映出来;3.编制施工方案、施工图预算和用料计划;4.根据现场施工条件和施工组织总设计的要求规划本专业工种的临时设施和施工用场地的布置;5.根据土建施工进度情况组织劳动力进场施工;6.按施工要求组织机具、材料进场;7、由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图, 明确设计意图和质量要求并逐级进行技术交底, 其内容主要包括工程特点、设计要求、施工工艺、质量标准、技术措施、安全措施、新技术及新材料、新工艺的施工方法等, 并做好技术交底纪录;8、注重现场施工管理, 对已进场的劳动力和机具、材料根据施工条件进行合理有效地调度使用, 充分利用时间、空间, 建立起文明施工秩序, 完善施工资料积累和传递机制。
1、工艺安装技术措施1.1主要施工内容内容DN100、DN250、DN1501.2 施工程序原则上先地下、后地上,先室外、后室内,先预制、后安装。
●管道安装应具备的条件:与管道有关的土建钢结构工程经检查合格,符合安装条件;与管道连接的设备找正合格、固定完毕;钢管、管件及阀门等已清理干净,不存杂物。
●管网及各单元管带,采用现场预制、现场安装的施工方法,施工程序先低层后高层。
●配泵、增压机、制冷机管道安装应保证不让设备有附加作用力。
在设备找正固定后,复核一下安装误差,实物和设计尺寸后再预制。
●阀组预制深度应在90%以上,但应注意预留尺寸,施工时除应按图预制,还应现场实测复核设计尺寸,在保证预制深度的同时,保证安装质量。
●储罐及容器配管应现场预制、现场安装,预制深度70%。
●埋地工艺管道应严格按放线挖沟→铺管组对→管道下沟、安装→试压→防腐补口→回填的施工顺序进行。
●各种截止阀、止回阀、过滤器、调节阀、流量计等有流向指示的阀件和设备,必须严格按照流向指示安装。
●管线呈气袋液袋的地方,需设高点放空和低点放凝阀。
●除镀锌低压钢管采用管卡外,其他管线均设管托,保冷管线与管托之间需设10mm 厚的聚四氟乙烯垫板。
●我们在码头施工过工艺管线。
码头上的工艺管线需现场预制现场安装,由于码头不允许大型设备停位。
施工所需要的临时安装支架、倒链等工具我们不需制做。
管道预制加工、安装程序见下图。
1.3 具体施工技术措施1.3.1施工准备(1)组织各施工技术人员、施工班组长进行图纸会审,及时发现图纸中存在的问题。
固定口焊接(2)根据施工图和施工图中的施工内容,配备相应的施工和检验标准,并配备能够满足施工要求的计量器具,所有计量器具经检定合格后方可使用。
(3)根据工艺管线的材质和所输送介质,确定合理的焊接方法,并进行焊接工艺评定。
(4)结合施工现场情况编制合理的施工方案。
(5)绘制管线单线图,并划分单线图中的预制管段部分。
以便指导工艺管线预制和安装工作。
工艺管道安装工程施工方案一、工程概况本次工艺管道安装工程位于XX市工业园区,项目总面积为XXX平方米,主要包括管道设计、材料采购、施工安装及验收等工作。
本方案旨在确保工程质量、安全施工,并按时完成工程任务。
二、施工准备1.施工队伍组建:根据工程规模,组建一支由施工队长、技术员、电焊工等组成的施工队伍,并确定各人员的职责和下达任务。
2.材料采购:根据设计要求,制定材料清单,并根据工期安排进行材料采购。
3.设备准备:准备所需的机械设备、工具和施工用品,并保证其完好可用。
4.施工场地准备:对施工场地进行清理,确保施工区域的干净整洁,并设置必要的安全警示标志。
三、施工流程1.设计回放:施工前,由施工队长和技术员召开设计回放会议,明确管道设计要求和施工工艺,并制定相应的施工方案。
2.施工准备:根据施工图纸,确定管道的安装位置和支架的位置,并进行相关标记和测量。
3.土建准备:对于需要穿越墙体或地板的管道,需要在施工前提前进行土建准备工作,如开槽或预留孔洞。
4.管道支撑安装:按照设计方案,安装管道支架,并确保其稳固可靠。
支架选择应符合设计和安全要求,并能够承受管道的负荷。
5.管道焊接:根据图纸要求,进行管道的切割和焊接工作,确保焊缝质量符合要求,焊接方法应符合相关标准。
6.管道连接:管道焊接完成后,进行管道的连接工作,包括法兰连接、螺纹连接、承插连接等,确保连接的紧密和密封性。
7.防腐处理:对于需要防腐处理的管道,进行相应的刷漆、涂塑或浸塑等处理工作,确保管道的防腐效果。
8.管道试压:管道安装完毕后,进行试压工作,确保管道的密封性和承压能力,并按照相关标准进行试压压力和时间的要求。
9.管道清洗:试压合格后,对管道进行清洗,排除内部杂质和污物,确保管道的清洁度。
10.施工验收:施工完成后,由技术员进行施工质量的验收工作,确保管道安装质量符合设计要求和相关标准。
四、施工安全1.施工人员必须穿戴好个人防护用品,如安全帽、防护镜、防尘口罩等,严禁穿着拖鞋、短裤等不符合安全要求的服装。
兰州生产运行原油储备库工程库外系统中川水厂供水泵房供水管道安装专项方案第一标段编写:审核:批准:甘肃银河水利水电工程公司2010年8月20日供水管道安装专项方案一、编制说明1.编制说明我公司对该工程的特点进行了仔细研究,并与过去承建的类似工程进行了对比分析,进一步熟悉和掌握了本工程的施工要领,并根据甲方提供的现有部分资料,做出切实可行的科学安排,在此基础上进行施工技术方案的编制,力求做到方案兼容、全面、经济合理、技术先进可靠、措施得力,并使工程在工期、质量、安全、文明施工等方面有明确目标。
1.1在认真、全面、系统地阅读招标文件、技术规范和设计文件等的基础上深刻领会和贯彻发包人对投标人的各项要求。
1.2贯彻执行各项技术标准、设计要求和技术规范、执行发包人对本项目的各项指令,按照“项目法”管理要求和ISO9001质量体系程序对项目实施全面管理和控制。
1.3保证重点、统筹安排,确保工期的严肃性。
施工安排尽可能组织平行、流水作业,合理安排施工顺序,保持均衡生产。
1.4科学合理配置机械设备,全面提高机械化程度,充分发挥设备配置生产能力,大幅度提高施工进度。
1.5推行新技术、新工艺,实行规范化、标准化作业,以—流的管理创优质名牌,确保创优规划和质量目标的实现。
1.6.科学布置现场,合理安排工序,注意环境保护,推行文明施工,确保安全生产。
1.7合理投入,节约材料,控制成本,节约投资。
二、编制依据2.1《兰州石化公司原油储备库项目外供水管线工程施工招标文件》。
2.2《甘肃省水利水电工程设计概(估)算编制规定》;2.3《现场设备、工艺管道焊接工程技术规范》GB50236-98;2.4《埋地硬聚氯乙烯给水管道工程技术规程》CECS17-2000;2.5《给水排水管道工程施工及验收规范》GB50268-2008;2.6《工业金属管道工程施工及验收规范》GB50235-97;2.7《阀门的检查与安装规范》SY4012-95;2.8《管道线路工程施工及验收规范》SY0401-1998;三、工程概况兰州生产运行原油储备库工程库外系统中川水厂供水泵房工程位于永登县秦川镇六墩子村东侧2.5km处,兰州国家石油储备基地南侧。
建筑面积为153.34m2,建筑层数为一层,层高5.1m。
本建筑的功能为水泵房,变配电及值班。
中川水厂供水泵房设备安装安装工程是根据设计规范,由甘肃银河水利水电工程公司安装。
本工程包括工艺管线安装等。
四、供水管道安装(一)管道焊接1)、焊条、焊丝、焊剂等焊接材料的牌号、规格和质量必须符合设计要求和现行国家标准的规定。
检查方法检查产品质量证明书或材料复验报告,检查焊接工作记录和材料代用记录。
2)、焊条、焊剂烘干必须符合产品说明书的规定。
检验方法检查烘干记录。
3)、对接焊缝表面严禁有气孔、裂纹、夹渣及熔合性飞溅物。
检查数量抽查10%,且不得少于3道焊缝。
检查方法观察检查。
4)、焊缝无损探伤必须符合设计要求检查方法检查无损探报告和焊缝位置单线图。
5)、对接焊缝咬边应符合下列规定:合格焊接咬边深度不超过0.5mm,每道焊缝咬边长度不超过焊缝全长的10%,且不大于100mm。
优良焊缝咬边深度不超过0.5mm,咬边长度不超过焊缝全长5%,且不大于50mm。
检查数量抽查10%,且不得少于3道焊缝。
检查方法观察检查和用焊接检验尺测量。
6)、角焊缝外观质量应符合下列规定:合格焊角高度符合设计规定,表面无裂纹、气孔、夹渣等缺陷,咬边深度不超过0.5mm。
优良在合格的基础上,表面平缓过渡。
检查数量抽查10%,且不得少于3道焊缝。
检查方法观察检查和用焊接检验尺测量。
(二)管道安装1)、要求清洗、脱脂、内部防腐蚀的国段、管件、阀门等,其质量必须符合设计要求和规范规定。
检查方法检查清洗、脱脂等施工记录或内部防腐蚀质量证明书。
2)、埋地管道的防腐蚀及隐蔽工程必须符合设计要求及规范规定。
检验方法检查施工记录和隐蔽工程记录。
3)、安全阀的最终调试必须符合设计要求和下列规定:①、垂直安装;②、在系统上调试时的开启和回座压力符合设计文件规定;③、在工作压力下无泄漏;④、最终调试合格后,重做铅封。
检查方法检查安全阀调整试验记录,观察检查。
4)、管道支架的安装必须符合设计要求和规范规定。
检验方法对照图纸观察检查。
5)、管道发兰、焊缝及其他连接件的安装应符合下列规定。
合格安装位置符合设计要求,并不得紧贴墙壁和管架。
优良在合格的基础上,朝向合理,便于检修。
检验方法对照图纸观察检查。
6)、管道安装的坡向、坡度符合下列规定:合格坡向符合设计要求,坡度偏差不超过设计值的1\3。
优良坡向、坡度符合设计要求。
检查数量抽查5%记录,实测不得少于3处。
检验方法用水准仪或水平尺实测,检查施工记录。
7)、管道穿越墙壁时应符合下列规定:合格穿越位置及保护设施符合设计要求。
优良在合格的基础上,并符合下列规定:(1)、穿墙管道加有套管,但管道焊缝位于套管外。
穿墙套管长度大于墙厚,穿楼板套管高出楼面或地面50mm。
(2)、管道与套管的空隙用石棉和不然材料填塞。
检查数量抽查5%,且不得少于3件。
检验方法观察检查。
8)、法兰连接的质量应符合下列规定:合格两法兰应平行并保持同轴性,螺栓能自由穿入。
优良在合格的基础上,螺栓穿向一致,外露长度相等。
检验方法用直尺、卡尺或厚薄规检查。
9)、承压无缝管承插接口的施工质量应符合下列规定:合格接口的结构形式、使用的填料符合设计要求和下列规定:沿曲线铺设的管道,每个承插接口的最大允许转角为:公称直径小于或等于500mm为2°;公称直径大于500mm为1°。
优良在合格的基础上,接口平整、光滑。
检查数量抽查10%,且不得少于3个接口。
检验方法检查施工记录和隐蔽工程记录。
10)、阀门的安装应符合下列规定:合格阀门的型号符合设计要求,安装位置、进出口方向正确,连接牢固、紧密,启闭灵活。
优良在合格的基础上,手轮、手柄朝向合理,阀门表面洁净。
检查数量抽查10%,且不小于3个。
检验方法观察检验和启闭检查。
11)、导向支架或滑动支架安装应符合下列规定:合格安装位置正确,埋设牢固,滑动而无歪斜和卡涩现象,反向偏移量为设计位移的1/2。
优良在合格的基础上,滑动面洁净平整。
检查数量抽查10%,且不小于3处。
检验方法观察检查。
12)、承压无缝管道,承接口环形间隙允许偏差和检验方法应符合表14的规定。
管道安装尺寸允许偏差和检验方法表13承接接口环形间隙允许偏差和检验方法表14管道系统试验及涂漆1)、管道液压强度试验的试验压力、严密性试验压力和试验结果必须符合设计要求和表1的规定。
液压试验压力表1检验方法检查管道系统试验记录.2)、埋地压力管道最终水压试验压力和试验结果必须符合设计要求和下列规定:(1)、埋地压力管道(钢管)在回填土后,还应进行系统最终水压力试验,试验前管内需充水亲浸泡24h,试验压力为设计压力,其渗水量符合设计规定;(2)、当公称直径小于或等于400mm的埋地管道最终试验时,如能排尽管内空气,在10min内压降不大于0.05MP a可不作渗水量试验。
检验方法检查管道系统试验记录。
3)、管路安装后,必须进行下列试验,并在试验时达到不漏风、不漏水。
①、排水管必须作排水试验;②、给水管必须作灌水试验;③、水采高压管路必须按设计规定作加压试验;检验方法观察检查、检查施工记录。
4)、管道涂料的品种、牌号与质量必须符合设计要求,涂料应有制造厂合格证明书,过期的涂料必须重新检查,确认合格后方可使用。
检查方法检查产品质量证明书与合格证。
5)、管道涂料前,被涂表面质量应符合下列规定:合格被涂表面无污垢、油迹、水迹、锈斑焊渣、毛刺等。
优良在合格的基础上,管道表面光洁,并露出金属光泽。
检查数量应抽查3处。
检查方法观察检查。
6)、色环、工作介质与流向等标记应符合下列规定:合格色环工作介质与流向等标记符合设计要求和有关规定。
优良在合格基础上,标记美观、涂层均匀,无流淌现象。
检查数量应抽查3处。
检查方法观察检查。
7)、漆膜厚度、涂层数量和质量应符合下列规定:合格漆膜厚度、涂层数量符合设计要求;漆层完整,无漏涂和损坏,漆膜附着牢固,无开裂、剥落、皱纹、气泡、针孔等缺陷。
优良在合格的基础上,漆层均匀,色泽一致,无流淌。
检查数量不得少于5段,每段2m.检查方法观察检查,用漆膜测厚仪或划格法检查。
五、确保安全施工的技术组织措施(一)、安全保证体系在该体系中各级人员的责任如下:1.项目经理认真贯彻执行劳动和安全生产政策、法令和规章制度。
组织审批安全技术措施计划并实施。
讨论安全生产动态,分析事故发生的原因,提出安全教育的重点,解决安全生产中的问题。
2.施工员对所负责的施工项目的安全生产负责任,对所负责的施工项目的安全生产负直接责任。
认真执行安全生产规章制度,不违章指挥。
制定和实施安全技术措施,经常进行安全检查。
组织生产工人学习安全操作规程,教育工人不违章作业。
认真消除事故隐患。
对施工现场的机械设备等组织验收,合格后交付工人使用。
生产与安全发生矛盾时,生产必须服务安全。
发生工伤事故立即上报,保护现场,参加事故的调查处理,并认真分析事故的原因,提出和改进措施。
3.生产班组长遵守安全生产规章制度,领导班组进行安全作业。
认真执行安全交底,开好班前、班后安全会,有权拒绝违章指挥,制止违章冒险作业。
班前对所使用的机具设备及防护用品和作业环境进行安全检查,发现问题立即整改。
4.安全员协助工地负责人和班组长对工人进行正常的安全教育,检查和督促工人遵守安全操作规程和安全生产规章制度,制止违章指挥和作业。
经常检查安全防护设施,督促工人正确使用安全设施和防护用品,发现不安全因素及时处理或报告。
5.生产工人积极参加安全活动,学习安全知识,提高安全技术水平。
严格执行安全操作规程和生产规章制度,不违章冒险作业。
发现工作面险情和隐患,迅速采取防护措施,并及时报告。
正确使用安全装置和防护用品。
对不符合安全的指令、有权拒绝执行。
(二)、安全技术保证措施泵房电气设备安装是一项重要的安装工程项目,所以要求所有的施工人员树立“百年大计、质量第一”的思想,每道工序要严格按质量标准施工,充分发挥全面质量管理QC小组的作用,使工程达到优良标准。
同时,因施工条件差,工期紧,任务重,为保证施工人员、施工设备的安全,确保工期及工程质量,文明施工、树立企业良好形象,特制定以下措施:1)施工注意事项1、开工项目部要向全体施工人员贯彻施工措施,交代设计的技术要求,达到人人心中有数,且熟悉施工过程,操作方法及质量标准。
2、认真填写施工记录和施工日志,施工测量记录由当班测量人员填写,施工日志由值班负责人填写,交接班记录由班组长填写。
3、所有施工设施、设备、工具,在开工前由安检处、质量部门组织共同进行一次详细的检查,未经检查发现有问题的设备、工具不得投入使用。
