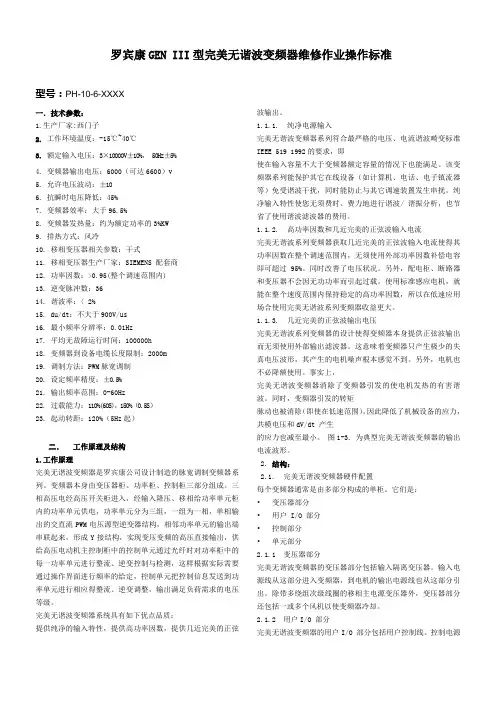

罗宾康GEN III型完美无谐波变频器维修作业操作标准型号:PH-10-6-XXXX一.技术参数:1.生产厂家:西门子2.工作环境温度:-15℃~40℃3.额定输入电压:3×10000V±10%,50Hz±5%4. 变频器输出电压:6000(可达6600)v5. 允许电压波动:±106. 抗瞬时电压降低:45%7. 变频器效率:大于96.5%8. 变频器发热量:约为额定功率的3%KW9. 排热方式:风冷10. 移相变压器相关参数:干式11. 移相变压器生产厂家:SIEMENS 配套商12. 功率因数:>0.95(整个调速范围内)13. 逆变脉冲数:3614. 谐波率:〈 2%15. du/dt:不大于900V/us16. 最小频率分辨率:0.01Hz17. 平均无故障运行时间:100000h18. 变频器到设备电缆长度限制:2000m19. 调制方法:PWM脉宽调制20. 设定频率精度:±0.5%21. 输出频率范围:0-60Hz22. 过载能力:110%(60S),150%(0.5S)23. 起动转距:120%(5Hz起)二.工作原理及结构1.工作原理完美无谐波变频器是罗宾康公司设计制造的脉宽调制变频器系列。

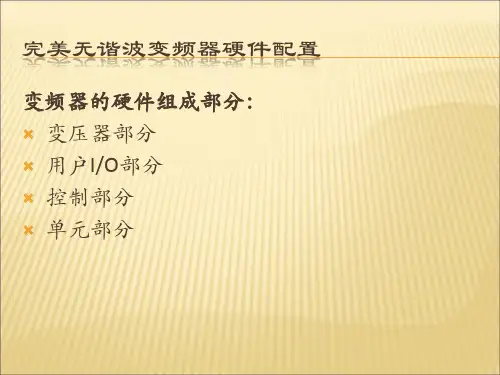

变频器本身由变压器柜、功率柜、控制柜三部分组成。
三相高压电经高压开关柜进入,经输入降压、移相给功率单元柜内的功率单元供电,功率单元分为三组,一组为一相,单相输出的交直流PWM电压源型逆变器结构,相邻功率单元的输出端串联起来,形成Y接结构,实现变压变频的高压直接输出,供给高压电动机主控制柜中的控制单元通过光纤时对功率柜中的每一功率单元进行整流、逆变控制与检测,这样根据实际需要通过操作界面进行频率的给定,控制单元把控制信息发送到功率单元进行相应得整流、逆变调整,输出满足负荷需求的电压等级。
完美无谐波变频器系统具有如下优点品质:提供纯净的输入特性,提供高功率因数,提供几近完美的正弦波输出。
高温风机高压变频器操作步骤西门子高压变频器运行操作步骤一.变频器启动电机操作1.确定电机处于可以运行状态。
2.合上变频器控制电源开关CDS1,按下UPS电源键,此时键盘上最左边的power on灯亮,表示380V控制电源已经上电,变频器电源正常,确认风机转动正常(时常用一张A4的纸,放在滤网上,看能否吸住),系统初始化(约1分钟),观看键盘显示。
3.观察变频器的键盘显示,如果键盘上显示有故障(键盘上故障指示灯长亮),按键盘上的故障复位键,确定故障是否能被复位,如不能复位说明设备有问题,察看键盘的故障提示,采取相应解决的措施,或按控制柜上提供的电话联系罗宾康公司。
如果键盘上的故障灯闪烁,说明内部有报警,查看报警情况,看完后按故障位键,若不能复位,采取相应的措施。
4.确认变频器处于中控控制状态,并且运行允许信号已经发到变频器。
注意:如果在就地控制状态,则DCS无法操作变频器,此时可以通过键盘来控制变频器。
5.合上上级10KV高压开关之后,键盘左下角的NOMV变成OFF,DCS接收到变频器备妥信号。
DCS发出转速给定信号给变频器,然后发出启动信号给变频器,变频器运行。
注意:必须通上380V控制电源且系统初始化正常后才可以通10000V高压电源.二.变频器停止电机操作1.当变频器处于中控控制状态时, DCS发出停止信号让变频器停止,电机进入受控停车状态,电机速度逐渐减到零速。
断开上级开关。
2.当变频器处于就地控制时,按键盘Manual STOP按钮, 电机速度逐渐降到零速.最后断开上级开关.注意:如果变频器在运行过程中,运行允许信号丢失,则变频器立即封锁输出,电机自由停车。
3.按下UPS电源按钮,此时风机停机,断开变频器控制电源开关CDS1,操作完毕。
三.变频器使用时要注意的问题:变频器有任何异常情况都会发出报警或者故障信号,在键盘上表示为:故障灯长亮表示故障,若是闪烁表示报警。
报警不影响变频器运行。

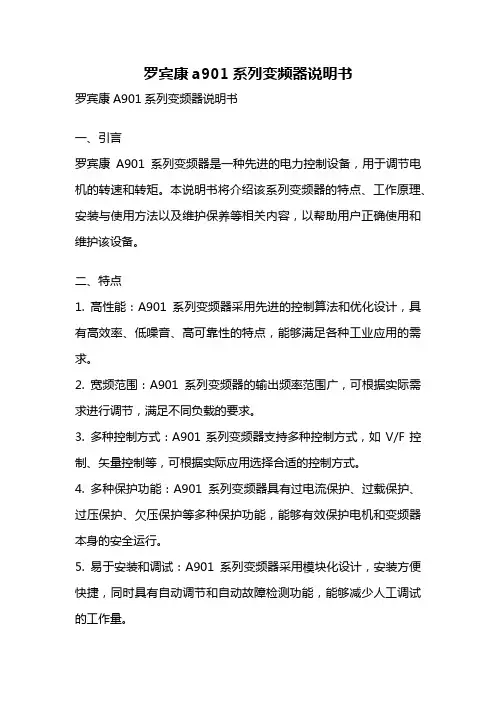

罗宾康a901系列变频器说明书罗宾康A901系列变频器说明书一、引言罗宾康A901系列变频器是一种先进的电力控制设备,用于调节电机的转速和转矩。
本说明书将介绍该系列变频器的特点、工作原理、安装与使用方法以及维护保养等相关内容,以帮助用户正确使用和维护该设备。
二、特点1. 高性能:A901系列变频器采用先进的控制算法和优化设计,具有高效率、低噪音、高可靠性的特点,能够满足各种工业应用的需求。
2. 宽频范围:A901系列变频器的输出频率范围广,可根据实际需求进行调节,满足不同负载的要求。
3. 多种控制方式:A901系列变频器支持多种控制方式,如V/F控制、矢量控制等,可根据实际应用选择合适的控制方式。
4. 多种保护功能:A901系列变频器具有过电流保护、过载保护、过压保护、欠压保护等多种保护功能,能够有效保护电机和变频器本身的安全运行。
5. 易于安装和调试:A901系列变频器采用模块化设计,安装方便快捷,同时具有自动调节和自动故障检测功能,能够减少人工调试的工作量。
三、工作原理A901系列变频器采用先进的PWM调制技术,通过不断调节输入电源的频率和电压,控制电机的转速和转矩。
变频器内部的控制电路将输入电源转换为直流电,再通过逆变器将直流电转换为交流电输出给电机。
同时,变频器内部的控制算法会根据输入的控制信号和反馈信号,动态调整输出频率和电压,使电机保持稳定的转速和转矩。
四、安装与使用方法1. 安装:在安装A901系列变频器之前,需要确保设备的电源和负载接线正确无误,并按照变频器的安装手册进行操作。
同时,要保证设备安装在通风良好、无腐蚀性气体和尘埃的环境中。
2. 接线:根据实际应用需求,正确接线变频器的输入和输出端子,确保接线牢固可靠,避免短路和接触不良等问题。
3. 参数设置:在使用A901系列变频器之前,需要根据实际应用需求,设置相应的参数,如输入电压、输出频率、控制方式等。
参数设置一般通过变频器的面板或者软件进行调节。

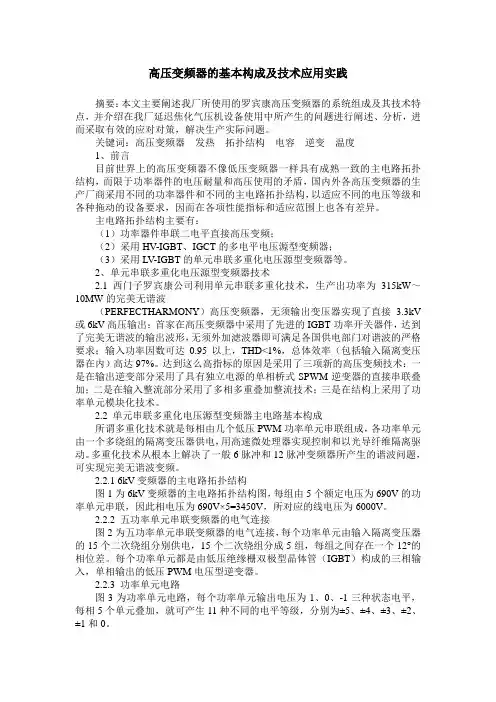

高压变频器的基本构成及技术应用实践摘要:本文主要阐述我厂所使用的罗宾康高压变频器的系统组成及其技术特点,并介绍在我厂延迟焦化气压机设备使用中所产生的问题进行阐述、分析,进而采取有效的应对对策,解决生产实际问题。
关键词:高压变频器发热拓扑结构电容逆变温度1、前言目前世界上的高压变频器不像低压变频器一样具有成熟一致的主电路拓扑结构,而限于功率器件的电压耐量和高压使用的矛盾,国内外各高压变频器的生产厂商采用不同的功率器件和不同的主电路拓扑结构,以适应不同的电压等级和各种拖动的设备要求,因而在各项性能指标和适应范围上也各有差异。
主电路拓扑结构主要有:(1)功率器件串联二电平直接高压变频;(2)采用HV-IGBT、IGCT的多电平电压源型变频器;(3)采用LV-IGBT的单元串联多重化电压源型变频器等。
2、单元串联多重化电压源型变频器技术2.1 西门子罗宾康公司利用单元串联多重化技术,生产出功率为315kW~10MW的完美无谐波(PERFECTHARMONY)高压变频器,无须输出变压器实现了直接 3.3kV 或6kV高压输出;首家在高压变频器中采用了先进的IGBT功率开关器件,达到了完美无谐波的输出波形,无须外加滤波器即可满足各国供电部门对谐波的严格要求;输入功率因数可达0.95以上,THD<1%,总体效率(包括输入隔离变压器在内)高达97%。
达到这么高指标的原因是采用了三项新的高压变频技术:一是在输出逆变部分采用了具有独立电源的单相桥式SPWM逆变器的直接串联叠加;二是在输入整流部分采用了多相多重叠加整流技术;三是在结构上采用了功率单元模块化技术。
2.2 单元串联多重化电压源型变频器主电路基本构成所谓多重化技术就是每相由几个低压PWM功率单元串联组成,各功率单元由一个多绕组的隔离变压器供电,用高速微处理器实现控制和以光导纤维隔离驱动。
多重化技术从根本上解决了一般6脉冲和12脉冲变频器所产生的谐波问题,可实现完美无谐波变频。

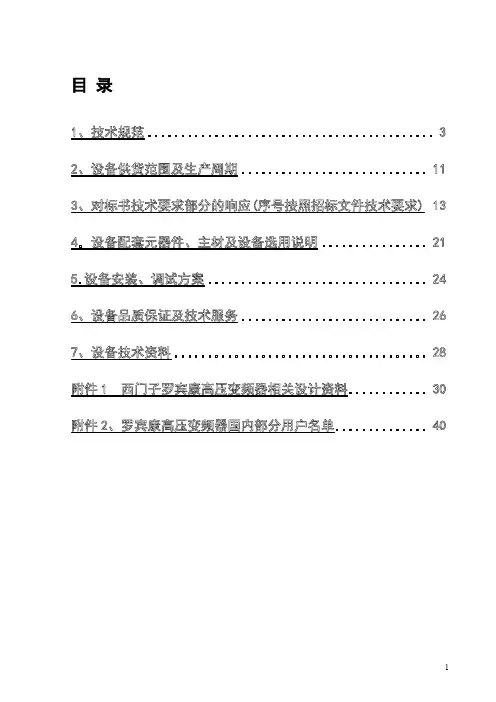

目录...................................................................................................................................................................................................................1、技术规范西门子完美无谐波高压变频器的主要特点●全球高压变频知名品牌,可靠性极高,超过十年的安全运行经验,适合矿山行业应用●性能优异,输入和输出谐波极少(36脉冲整流、13电平逆变)●内部变压器为干式,绝缘等级为H级,高于普通的F 级,可靠性高,维护简单●适应电网波动要求,电网电压可下降至55%,变频器仍能继续工作而不跳机●电压源型高压变频器、几乎在整个速度段输入功率因素大于0.95●体积(包括变压器在内)最小,土建成本降低●高-高结构,直接输出6KV高压●变频器效率高,高于98.5%●防护等级高IP31,高于普通的IP20,对用户的环境要求低●环境湿度可达95%●西门子在上海有服务中心和备件中心,24小时响应用户●西门子完美无谐波高压变频产品业绩最多,国内矿山行业应用业绩最多,国内最大业绩9500KW,国外最大业绩60000KW。
罗宾康完美无谐波高压变频器原理完美无谐波高压变频采用若干个低压PWM变频功率单元串联的方式实现直接高压输出。
该变频器具有对电网谐波污染极小,输入功率因数高,输出波形质量好,不存在谐波引起的电机附加发热、转矩脉动、噪音、dv/dt及共模电压等问题的特性,不必加输出滤波器,就可以使用普通的异步电机,包括国产电机。
高压变频器的系统图如下:功率单元结构:单元电压输出6KV电网电压经过副边多重化的隔离变压器降压后给功率单元供电,功率单元为三相输入、单相输出的交直交PWM电压源型逆变器结构,实现变压变频的高压直接输出,供给高压电动机。

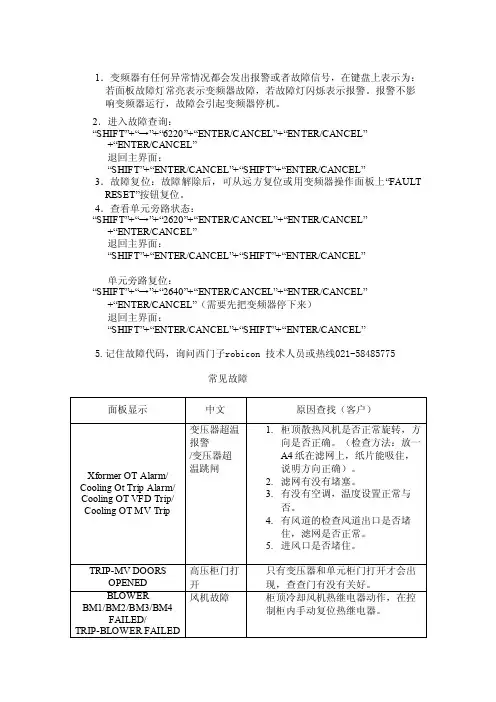

1.变频器有任何异常情况都会发出报警或者故障信号,在键盘上表示为:若面板故障灯常亮表示变频器故障,若故障灯闪烁表示报警。
报警不影响变频器运行,故障会引起变频器停机。
2.进入故障查询:
“SHIFT”+“→”+“6220”+“ENTER/CANCEL”+“ENTER/CANCEL”
+“ENTER/CANCEL”
退回主界面:
“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
3.故障复位:故障解除后,可从远方复位或用变频器操作面板上“FAULT RESET”按钮复位。
4.查看单元旁路状态:
“SHIFT”+“→”+“2620”+“ENTER/CANCEL”+“ENTER/CANCEL”
+“ENTER/CANCEL”
退回主界面:
“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
单元旁路复位:
“SHIFT”+“→”+“2640”+“ENTER/CANCEL”+“ENTER/CANCEL”
+“ENTER/CANCEL”(需要先把变频器停下来)
退回主界面:
“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
5.记住故障代码,询问西门子robicon 技术人员或热线************

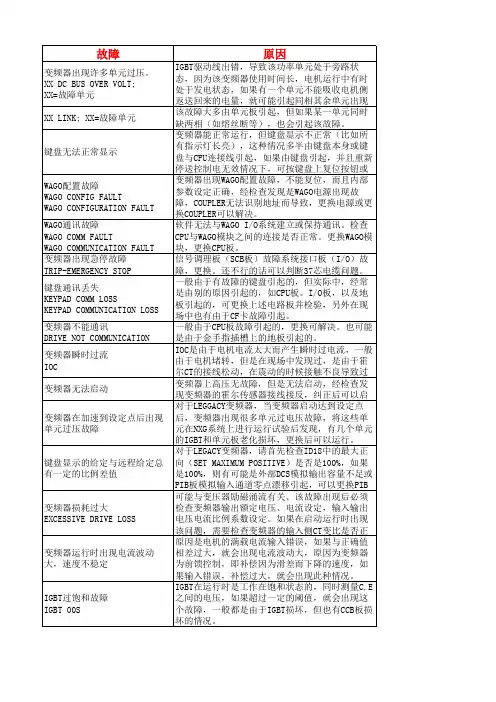

常见故障。

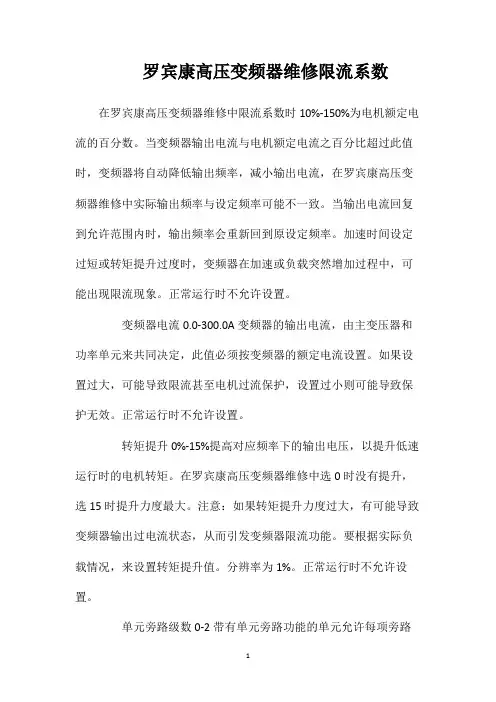

罗宾康高压变频器维修限流系数在罗宾康高压变频器维修中限流系数时10%-150%为电机额定电流的百分数。
当变频器输出电流与电机额定电流之百分比超过此值时,变频器将自动降低输出频率,减小输出电流,在罗宾康高压变频器维修中实际输出频率与设定频率可能不一致。
当输出电流回复到允许范围内时,输出频率会重新回到原设定频率。
加速时间设定过短或转矩提升过度时,变频器在加速或负载突然增加过程中,可能出现限流现象。
正常运行时不允许设置。
变频器电流0.0-300.0A变频器的输出电流,由主变压器和功率单元来共同决定,此值必须按变频器的额定电流设置。
如果设置过大,可能导致限流甚至电机过流保护,设置过小则可能导致保护无效。
正常运行时不允许设置。
转矩提升0%-15%提高对应频率下的输出电压,以提升低速运行时的电机转矩。
在罗宾康高压变频器维修中选0时没有提升,选15时提升力度最大。
注意:如果转矩提升力度过大,有可能导致变频器输出过电流状态,从而引发变频器限流功能。
要根据实际负载情况,来设置转矩提升值。
分辨率为1%。
正常运行时不允许设置。
单元旁路级数0-2带有单元旁路功能的单元允许每项旁路单元的个数,如果单元没有旁路功能,设置为0。
即如果有单元发生故障,变频器将封锁输出,退出运行。
矢量控制型变频器无单元旁路功能。
必须设置为0。
正常运行时不允许设置。
变频器地址0-31GBP系列变频器可以通过上位机对其进行监控。
一台上位机最多可以同时监控32台变频器,每台变频器通过本参数设定不同的地址编号,该编号即为这台变频器与上位机之间通讯的身份标识。
正常运行时允许设置。
跳转频率1L0.00-80.00Hz跳转频率范围1的下限频率在运行频率范围内,在罗宾康高压变频器维修中系统可能存在共振点,在共振点附近运行振动较大。
为了避开共振点,变频器设有两个跳转频率范围。
除非在加速或者减速过程中,变频器不在这两个范围内运行。
如果该跳转频率的上限与下限相等,则该跳转频率点无效。
我主要写的是应用场合及功能介绍罗宾康高压变频器介绍一、产品介绍1、罗宾康系列变频调速系统特点1.1高效率、无污染、高功率因数罗宾康系列高压变频调速系统采用的是功率单元串联的高-高方案,采用了多绕组高压移相变压器,二次侧绕组中流过的电流,在变压器一次侧叠加时,形成非常逼近正弦波的电流波形。
经过实际测试,50Hz运行时,网侧电流谐波 <2%,电机侧输出电压谐波<1.5%(即使在40Hz时,仍然<2%),成套装置的效率>97%,功率因数>0.96。
完全满足了IEEE519-1992对电压、电流谐波含量的要求;通过采用自主开发的专用PWM控制方法,比同类的其它方法可进一步降低输出电压谐波1~2%。
1.2先进的故障单元旁路运行(专业核心技术)为了提高系统的可靠性,整个变频调速系统中考虑了一定的输出电压裕量,并在各功率单元中增加了旁路电路。
当某个功率单元出现故障时,可以自动监测故障并启动旁路电路,使得该单元不再投入运行,同时程序会自动进行运算,调整算法,使得输出的三个线电压仍然完全对称,电机的运行不受任何影响;以6kV高压变频调速系统为例,每相有6个单元时,预置好参数,当某一相中有2个功率单元出现故障时,故障单元将自动旁路,系统仍然可以满负荷运行;即使某一相中所有6个单元故障,全部被旁路,系统输出容量仍可高达额定容量的57.7%。
这种控制方法处于国际先进,国内领先水平,将大大提高系统的可靠性。
.3高性能的控制技术罗宾康系列高压变频调速系统率先实现了简易矢量控制技术,可以实现恒转矩快速动态响应,并且具有加、减速自适应功能,即可根据运行工控参数的实际情况,自动调整加、减速时间,在不超过最大允许电流的情况下,快速达到设定频率或转速。
同时,系统可以自动识别电机转速,用户可以不考虑电机目前的运行状态,电机不需要停止运行时,可直接实现电机的启动、加速、减速或停止操作;罗宾康系列高压变频调速系统还可以实现反馈能量自动限制功能。
