单片机电子密码锁设计一、设计背景随着科技的不断发展,传统的机械锁已经不能满足人们对于安全性和便捷性的需求。
电子密码锁具有保密性好、操作方便等优点,逐渐取代了传统机械锁。
单片机作为一种集成度高、功能强大的微控制器,为电子密码锁的设计提供了良好的硬件基础。
二、系统总体设计本电子密码锁系统主要由单片机控制模块、键盘输入模块、显示模块、存储模块和开锁控制模块等部分组成。
单片机控制模块是整个系统的核心,负责处理输入信息、控制各个模块的工作以及进行密码的验证和存储。
键盘输入模块用于用户输入密码,通常采用 4×4 矩阵键盘,可实现数字 0 9 以及确认、取消等功能按键的输入。
显示模块用于显示系统的相关信息,如输入的密码、提示信息等。
常见的显示方式有液晶显示屏(LCD)和数码管显示。
存储模块用于存储设置的密码,以便系统在断电后仍能保存密码信息。
EEPROM 存储器具有掉电不丢失数据的特点,适合用于密码存储。
开锁控制模块在密码验证通过后,控制电磁锁或电机等执行机构完成开锁动作。
三、硬件设计1、单片机选型选择一款合适的单片机是系统设计的关键。
常用的单片机有 51 系列、STM32 系列等。
51 系列单片机价格低廉、开发简单,适合本设计的需求。
2、键盘接口电路采用行列式扫描的方式实现 4×4 矩阵键盘的接口电路。
通过单片机的 I/O 口依次扫描行线和列线,判断按键的按下状态。
3、显示电路如果选择液晶显示屏(LCD),则需要通过单片机的并行接口或串行接口与 LCD 控制器进行通信,实现字符和图形的显示。
数码管显示则相对简单,通过单片机控制数码管的段选和位选信号即可。
4、存储电路EEPROM 存储器通过 I2C 总线与单片机连接,单片机通过发送特定的指令和数据来实现对 EEPROM 的读写操作。
5、开锁控制电路使用继电器或三极管驱动电磁锁或电机,单片机输出高电平或低电平来控制开锁电路的通断。
四、软件设计1、主程序流程系统上电后,首先进行初始化操作,包括单片机内部资源的初始化、显示模块的初始化、存储模块的初始化等。
《单片机原理与应用》课程设计报告基于单片机的密码锁的设计院系:专业(班级):姓名:学号:指导教师:职称:完成日期:《单片机原理与应用》课程设计任务书院(系):专业:指导教师:目录1 课题设计 (1)1.1 课题背景 (1)1.2 课题设计目标 (1)2系统方案论证 (2)2.1 主控部分的选择 (2)2.2 密码输入方式的选择 (2)3 系统总体设计和主要芯片介绍 (3)3.1 系统总体设计 (3)3.2 主要芯片介绍 (3)4 系统硬件构成 (10)4.1 系统整体电路图 (10)4.2 单片机最小系统原理图 (10)4.3 电源输入部分 (11)4.4 键盘输入部分 (12)4.5 密码存储部分 (12)4.6 显示部分 (13)4.7 报警部分 (14)5软件的设计与实现 (14)5.1 设计原理 (15)5.2 主程序流程图 (15)6 结论 (16)[参考文献] (17)7 附录 (18)1课题设计随着人们生活水平的提高和安全意识的加强,对安全的要求也就越来越高。
锁自古以来就是把守护门的铁将军,人们对它要求甚高,既要安全可靠的防盗,又要使用方便,这也是制锁者长期以来研制的主题。
随着电子技术的发展,各类电子产品应运而生,电子密码锁就是其中之一。
1.1 课题背景由于电子锁的密钥量(密码量)极大,可以与机械锁配合使用,并且可以避免因钥匙被仿制而留下安全隐患。
电子锁只需记住一组密码,无需携带金属钥匙,免除了人们携带金属钥匙的烦恼,而被越来越多的人所欣赏。
电子锁的种类繁多,例如数码锁,指纹锁,磁卡锁,IC卡锁,生物锁等。
但较实用的还是按键式电子密码锁。
1.2 课题设计目标本设计采用AT89S51单片机为主控芯片,通过软件程序组成电子密码锁系统,能够实现:1.正确输入密码前提下,开锁提示;2.错误输入密码情况下,蜂鸣器报警;3.密码可以根据用户需要更改;4.断电存储功能;5. 完成实际实物的焊接;2系统方案论证系统从主控部分和密码输入方式两方面进行论证2.1 主控部分的选择方案一:采用数字电路控制用以74LS112双JK触发器构成的数字逻辑电路作为密码锁的核心控制,将密码保存在JK触发器中,与输入密码通过比较器比较,判断结果是否相符合。

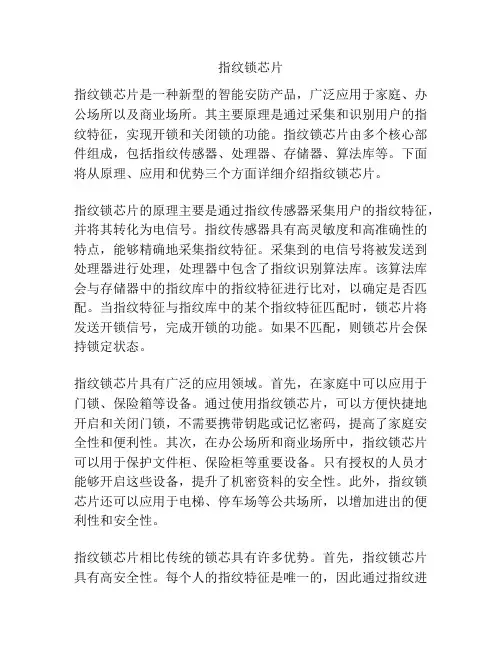

指纹锁芯片指纹锁芯片是一种新型的智能安防产品,广泛应用于家庭、办公场所以及商业场所。
其主要原理是通过采集和识别用户的指纹特征,实现开锁和关闭锁的功能。
指纹锁芯片由多个核心部件组成,包括指纹传感器、处理器、存储器、算法库等。
下面将从原理、应用和优势三个方面详细介绍指纹锁芯片。
指纹锁芯片的原理主要是通过指纹传感器采集用户的指纹特征,并将其转化为电信号。
指纹传感器具有高灵敏度和高准确性的特点,能够精确地采集指纹特征。
采集到的电信号将被发送到处理器进行处理,处理器中包含了指纹识别算法库。
该算法库会与存储器中的指纹库中的指纹特征进行比对,以确定是否匹配。
当指纹特征与指纹库中的某个指纹特征匹配时,锁芯片将发送开锁信号,完成开锁的功能。
如果不匹配,则锁芯片会保持锁定状态。
指纹锁芯片具有广泛的应用领域。
首先,在家庭中可以应用于门锁、保险箱等设备。
通过使用指纹锁芯片,可以方便快捷地开启和关闭门锁,不需要携带钥匙或记忆密码,提高了家庭安全性和便利性。
其次,在办公场所和商业场所中,指纹锁芯片可以用于保护文件柜、保险柜等重要设备。
只有授权的人员才能够开启这些设备,提升了机密资料的安全性。
此外,指纹锁芯片还可以应用于电梯、停车场等公共场所,以增加进出的便利性和安全性。
指纹锁芯片相比传统的锁芯具有许多优势。
首先,指纹锁芯片具有高安全性。
每个人的指纹特征是唯一的,因此通过指纹进行身份认证可以有效防止他人冒用。
同时,由于指纹特征无法被遗忘、丢失或仿制,所以安全性更高。
其次,指纹锁芯片具有高便利性。
用户只需要将手指按在指纹传感器上,就可以快速开启锁芯,不再需要携带钥匙或记忆密码。
另外,指纹锁芯片还可以记录多个指纹特征,方便多人使用。
最后,指纹锁芯片具有良好的扩展性。
通过与其他智能设备的连接,可以实现远程操控和监控,增加了系统的整合性和智能化程度。
总之,指纹锁芯片作为一种新型的智能安防产品,具有许多优势。
其原理是通过采集和识别用户的指纹特征实现开锁和关闭锁的功能。

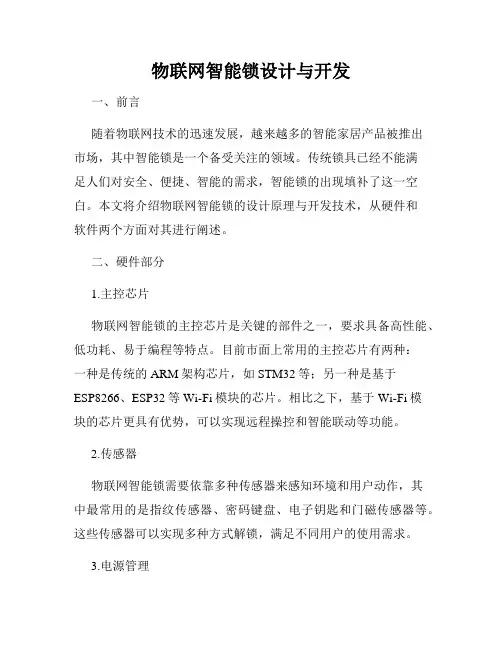

物联网智能锁设计与开发一、前言随着物联网技术的迅速发展,越来越多的智能家居产品被推出市场,其中智能锁是一个备受关注的领域。
传统锁具已经不能满足人们对安全、便捷、智能的需求,智能锁的出现填补了这一空白。
本文将介绍物联网智能锁的设计原理与开发技术,从硬件和软件两个方面对其进行阐述。
二、硬件部分1.主控芯片物联网智能锁的主控芯片是关键的部件之一,要求具备高性能、低功耗、易于编程等特点。
目前市面上常用的主控芯片有两种:一种是传统的ARM架构芯片,如STM32等;另一种是基于ESP8266、ESP32等Wi-Fi模块的芯片。
相比之下,基于Wi-Fi模块的芯片更具有优势,可以实现远程操控和智能联动等功能。
2.传感器物联网智能锁需要依靠多种传感器来感知环境和用户动作,其中最常用的是指纹传感器、密码键盘、电子钥匙和门磁传感器等。
这些传感器可以实现多种方式解锁,满足不同用户的使用需求。
3.电源管理物联网智能锁的电源管理也是不可忽视的因素。
为了保证长时间稳定运行,智能锁需要一套完整的电源管理系统,包括电池管理、电源备份、低功耗设置等。
三、软件部分1.驱动程序为了使智能锁能够正常工作,需要编写对应的驱动程序,负责控制芯片、传感器和电源管理等硬件模块。
驱动程序需要充分考虑如何提高代码的效率,避免因资源占用过高而导致的稳定性问题。
2.算法设计物联网智能锁的核心功能是加密和解密,因此算法设计是非常重要的部分。
一般采用成熟的对称和非对称加密算法,如AES、RSA等。
此外,也需要考虑防攻击手段,如物理攻击、电子攻击等。
3.应用程序智能锁的应用程序需要满足操作简单、实时响应等指标。
在应用程序中,需要实现用户管理、授权管理、开锁记录管理等功能。
这些功能需要经过UI设计和测试验证,确保用户能够方便地操作智能锁。
四、总结物联网智能锁的开发需要充分考虑硬件和软件两个方面,对于单片机、嵌入式系统等相关技术的掌握都是必要的。
随着IoT技术的不断发展,智能锁也将更加智能化、便捷化。

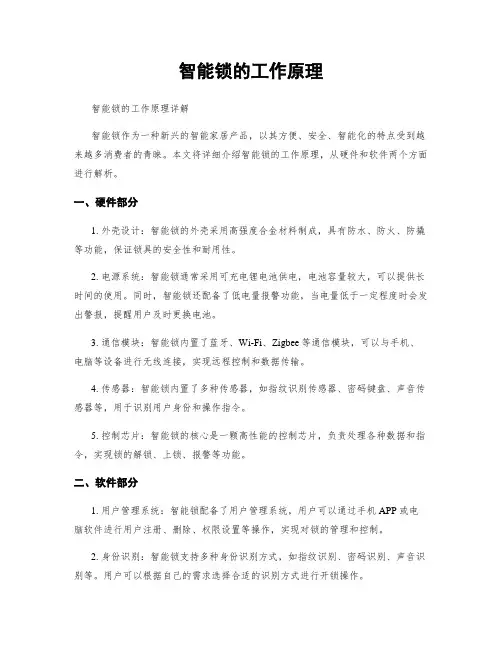

智能锁的工作原理智能锁的工作原理详解智能锁作为一种新兴的智能家居产品,以其方便、安全、智能化的特点受到越来越多消费者的青睐。
本文将详细介绍智能锁的工作原理,从硬件和软件两个方面进行解析。
一、硬件部分1. 外壳设计:智能锁的外壳采用高强度合金材料制成,具有防水、防火、防撬等功能,保证锁具的安全性和耐用性。
2. 电源系统:智能锁通常采用可充电锂电池供电,电池容量较大,可以提供长时间的使用。
同时,智能锁还配备了低电量报警功能,当电量低于一定程度时会发出警报,提醒用户及时更换电池。
3. 通信模块:智能锁内置了蓝牙、Wi-Fi、Zigbee等通信模块,可以与手机、电脑等设备进行无线连接,实现远程控制和数据传输。
4. 传感器:智能锁内置了多种传感器,如指纹识别传感器、密码键盘、声音传感器等,用于识别用户身份和操作指令。
5. 控制芯片:智能锁的核心是一颗高性能的控制芯片,负责处理各种数据和指令,实现锁的解锁、上锁、报警等功能。
二、软件部分1. 用户管理系统:智能锁配备了用户管理系统,用户可以通过手机APP或电脑软件进行用户注册、删除、权限设置等操作,实现对锁的管理和控制。
2. 身份识别:智能锁支持多种身份识别方式,如指纹识别、密码识别、声音识别等。
用户可以根据自己的需求选择合适的识别方式进行开锁操作。
3. 远程控制:通过手机APP或电脑软件,用户可以实现对智能锁的远程控制,包括开锁、上锁、查询锁状态等操作。
这样用户无论身处何地,都可以方便地控制家门的开关。
4. 数据加密:为了保证数据的安全性,智能锁采用了多种加密算法,包括对传输数据的加密和存储数据的加密,防止数据被恶意攻击者窃取或篡改。
5. 报警系统:智能锁配备了多种报警功能,如非法开锁报警、低电量报警、防撬报警等。
当发生异常情况时,智能锁会自动触发报警,同时通过手机短信或APP推送提醒用户。
总结:智能锁的工作原理主要是通过硬件和软件的配合实现的。
硬件部分包括外壳设计、电源系统、通信模块、传感器和控制芯片等,这些硬件组成了智能锁的基础功能。

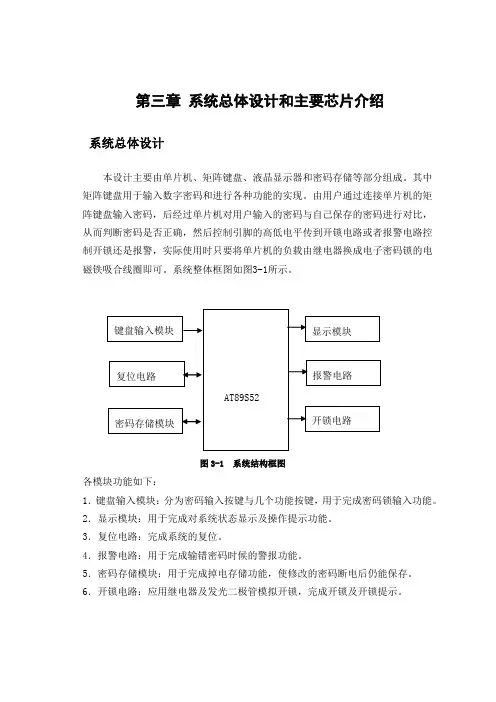

第三章系统总体设计和主要芯片介绍系统总体设计本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。
其中矩阵键盘用于输入数字密码和进行各种功能的实现。
由用户通过连接单片机的矩阵键盘输入密码,后经过单片机对用户输入的密码与自己保存的密码进行对比,从而判断密码是否正确,然后控制引脚的高低电平传到开锁电路或者报警电路控制开锁还是报警,实际使用时只要将单片机的负载由继电器换成电子密码锁的电磁铁吸合线圈即可。
系统整体框图如图3-1所示。
图3-1 系统结构框图各模块功能如下:1.键盘输入模块:分为密码输入按键与几个功能按键,用于完成密码锁输入功能。
2.显示模块:用于完成对系统状态显示及操作提示功能。
3.复位电路:完成系统的复位。
4.报警电路:用于完成输错密码时候的警报功能。
5.密码存储模块:用于完成掉电存储功能,使修改的密码断电后仍能保存。
6.开锁电路:应用继电器及发光二极管模拟开锁,完成开锁及开锁提示。
主要芯片介绍AT89S52AT89S52单片机是一个低功耗,高性能CMOS 8位单片机,片内含8K Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案[10]。
AT89S52具有以下标准功能: 8k字节Flash,256字节RAM,32 位I/O 口线,看门狗定时器,2个数据指针,三个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路。
另外,AT89S52可降至0Hz静态逻辑操作,支持2种软件可选择节电模式。
空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作。

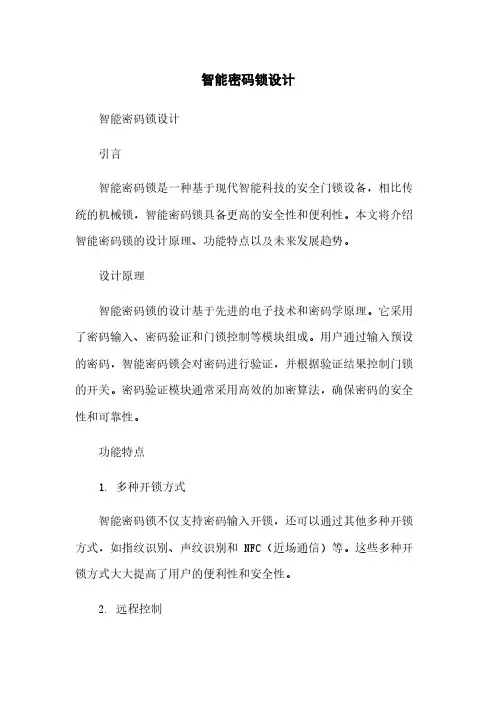

智能密码锁设计智能密码锁设计引言智能密码锁是一种基于现代智能科技的安全门锁设备,相比传统的机械锁,智能密码锁具备更高的安全性和便利性。
本文将介绍智能密码锁的设计原理、功能特点以及未来发展趋势。
设计原理智能密码锁的设计基于先进的电子技术和密码学原理。
它采用了密码输入、密码验证和门锁控制等模块组成。
用户通过输入预设的密码,智能密码锁会对密码进行验证,并根据验证结果控制门锁的开关。
密码验证模块通常采用高效的加密算法,确保密码的安全性和可靠性。
功能特点1. 多种开锁方式智能密码锁不仅支持密码输入开锁,还可以通过其他多种开锁方式,如指纹识别、声纹识别和 NFC(近场通信)等。
这些多种开锁方式大大提高了用户的便利性和安全性。
2. 远程控制智能密码锁通常配备了无线通信模块,可以与方式或者互联网平台进行连接,实现远程控制的功能。
用户可以使用方式应用程序或者远程平台来实现锁的开关、密码设置和记录查询等操作,方便管理和追踪。
3. 安全性保障智能密码锁在设计上注重安全性保障。
首先,密码验证模块采用了先进的加密算法,保证密码的安全性。
其次,智能密码锁支持密码输入错误次数限制和报警功能,一定程度上防止了密码暴力。
另外,智能密码锁还支持防撬和防水设计,提高了整体的安全性能。
4. 多用户管理智能密码锁具备多用户管理的能力,支持设置多个用户和用户权限。
用户可以通过密码、指纹等方式快速开锁,而管理员可以设置并管理用户的权限,确保门锁的安全性。
这在家庭、办公室等场景中尤为重要。
未来发展趋势随着智能科技的不断进步,智能密码锁将有更广阔的发展空间和更高的应用价值。
以下是未来发展趋势的几个方面:1. 可穿戴技术整合未来的智能密码锁有望与可穿戴技术整合,通过智能手环、智能手表等设备进行身份验证和开锁操作。
这种整合可以极大地提高用户的便利性和舒适度。
2. 人脸识别随着人脸识别技术的成熟,未来的智能密码锁有望引入人脸识别功能。
用户只需站在门前,智能密码锁即可通过识别用户的面部特征进行开锁,进一步提高门锁的安全性和便利性。
指纹锁系统组成方案设计硬件设备部分:1.指纹采集器:用于采集用户指纹信息,主要由图像传感器和光学透镜组成,可以通过指纹的纹路、脊线等特征对指纹图像进行采集和处理。
2.指纹模块:用于存储、比对和识别指纹信息,主要由指纹传感器、指纹图像处理器、指纹识别算法芯片等组成。
指纹模块可以通过与管理平台的通信来实现对指纹信息的管理和控制。
3.指纹锁:用于实现对门锁的控制,包括开锁和锁定功能。
指纹锁可以通过指纹模块对用户的指纹信息进行验证,从而判断是否具备开锁的权限。
软件算法部分:1.指纹图像处理算法:用于对采集到的指纹图像进行预处理和特征提取,提取指纹的纹路、脊线等特征信息,并生成相应的指纹特征码。
2.指纹识别算法:采用现代模式识别技术,将采集到的指纹特征码与已注册的用户指纹特征码进行比对,计算相似度得分,并判断是否匹配,从而验证用户的身份。
3.安全防护算法:用于保护指纹信息的安全性,采用加密、数据压缩和防假冒等技术手段,防止指纹信息被非法获取和利用。
管理平台部分:1.用户管理:包括用户注册、注销、修改指纹信息等功能,管理平台可以通过与指纹模块的通信来实现对用户指纹信息的维护。
2.权限管理:用于设置和控制用户对指纹锁的使用权限,包括开锁、锁定等权限的分配和管理,可以通过管理平台对指纹锁进行远程控制。
3.日志记录和报警:记录用户开锁和锁定的时间、地点等信息,以及无效开锁的报警信息,提供数据查询和统计分析功能,方便管理者对指纹锁的使用情况进行监控。
在实际应用中,指纹锁系统还可以与其他智能家居设备进行集成,如与门禁系统、视频监控系统等进行数据共享和联动控制,以提高整体安全性和便利性。
总之,指纹锁系统的组成方案设计需要结合硬件设备、软件算法和管理平台三方面的功能需求,通过合理的集成和配置来实现对用户身份的安全认证和门锁的有效控制。
同时,还需要注重系统的稳定性、可靠性和安全性,保护用户的隐私和财产安全。
指纹识别智能锁系统设计方案一、引言指纹识别智能锁系统是一种以指纹为身份验证方式的智能门锁系统,通过对用户指纹进行识别和比对,实现安全可靠的门锁控制。
本文档旨在提供一种完整的指纹识别智能锁系统设计方案,包括系统架构、硬件设计、软件设计以及系统测试等内容,以满足用户对于安全、便捷的门锁需求。
二、系统架构设计三、硬件设计1.指纹采集模块:选择高精度的指纹传感器,能够快速准确地采集用户指纹信息;2.指纹存储模块:选择可靠的非易失性存储器,存储用户的指纹信息,并能够进行快速读写;3.指纹识别模块:选择高性能的指纹识别算法芯片,能够对比用户输入的指纹信息与存储的指纹信息进行匹配;4.门锁控制模块:选择可靠的门锁控制芯片,能够实现对门锁的远程开关控制;5.用户管理模块:选择高性能的处理器,能够实现用户指纹信息的管理操作。
四、软件设计1.指纹采集软件:通过与指纹采集模块的接口进行通信,实现指纹采集功能,并将采集到的指纹信息传输给指纹存储模块进行存储;2.指纹识别软件:通过与指纹识别模块的接口进行通信,实现指纹识别功能,包括用户指纹输入、指纹信息的匹配等;3.门锁控制软件:通过与门锁控制模块的接口进行通信,实现对门锁的远程开关控制功能;4.用户管理软件:通过与用户管理模块的接口进行通信,实现对用户指纹信息的管理功能,包括添加、删除和修改等操作。
五、系统测试为了确保指纹识别智能锁系统的性能和稳定性,需要进行系统测试,包括功能测试、性能测试和稳定性测试等。
1.功能测试:对系统的每个功能模块进行测试,验证其是否按照设计要求正常工作;2.性能测试:对系统的响应速度、识别准确度等进行测试,验证其在高负载条件下是否能够正常工作;3.稳定性测试:对系统进行长时间运行测试,验证其在连续运行的情况下是否稳定可靠。
六、总结本文档提供了一种完整的指纹识别智能锁系统设计方案,包括系统架构、硬件设计、软件设计和系统测试等内容。
通过对指纹采集、存储、识别和门锁控制等功能的设计和测试,可以有效实现安全可靠的指纹识别智能锁系统。
电子密码锁总体设计方案电子密码锁是一种无钥匙开锁的安全锁具,比传统的机械锁更加安全可靠。
它采用密码验证方式来进行身份验证和门锁开启操作。
本文将介绍关于电子密码锁总体设计方案的相关内容。
一、设计要求电子密码锁的设计要求主要包括以下几个方面:1. 开锁方式:支持数字密码和指纹识别两种开锁方式。
2. 安全性:保证锁具具有较强的安全性,能够有效防止非法进入。
3. 可靠性:确保锁具可以长期稳定运行,而不会出现一些故障擦等问题。
4. 便携性:尺寸小巧便于携带,方便用户使用。
5. 电池寿命:尽量延长电池寿命,以减少用户更换电池的频率。
二、硬件设计1. 电源管理模块:设计合理的电源管理模块,确保电池供电充足并延长电池寿命。
2. 处理器:选择性能较强的32位处理器进行锁体控制。
3. 锁体设计:考虑锁体的设计以及材料选择,确保锁体结构牢固且不易被攻破。
4. 输入模块:设计合理的输入模块,包括数字按键和指纹识别模块,确保用户可以方便地输入密码并进行指纹识别。
5. 显示模块:设计合理的显示模块,在锁体上集成显示器,显示开锁状态及密码输入状态。
三、软件设计1. 编写控制程序:使用C语言等编写控制程序,实现锁具的控制逻辑和认证流程。
2. 加密算法:使用AES加密算法等确保锁具的数据传输和存储安全可靠。
3. 嵌入式操作系统:使用嵌入式操作系统确保锁具稳定性。
4. 用户界面:提供友好的用户界面,便于用户操作。
四、测试和验收1. 设计并进行测试计划,确保锁具功能正确且安全可靠。
2. 对锁具进行安全性测试,确保锁具无法被非法人员解锁。
3. 给用户提供使用说明书,进行使用效果和用户满意度评价。
五、结论电子密码锁总体设计方案应该综合考虑硬件和软件设计,兼顾安全性和易用性,在测试和验收过程中不断优化。
这种新一代无钥匙开锁的锁具应用广泛,可以应用于家庭、办公场所、酒店等地方,满足人们对于安全锁具的需求。
智能手机蓝牙密码锁的设计智能手机蓝牙密码锁是一款基于蓝牙技术实现的智能密码锁,其设计的主要目的是为了提高用户的生活质量、便利性和安全性。
该密码锁不仅可以实现密码解锁,而且可以通过连接智能手机APP实现远程解锁、密码重置等功能,使得用户可以随时随地掌握自己的家庭安全情况,避免忘记密码或者钥匙丢失等情况的发生。
下面将详细介绍智能手机蓝牙密码锁的设计。
1.硬件设计硬件设计是智能手机蓝牙密码锁的重要组成部分,它包括锁体、芯片、电路板、电源等。
锁体是密码锁的外壳,主要由锁舌、锁芯、机械部件、芯片模块等部分组成。
芯片是密码锁的核心部件,负责控制密码的生成、传输和验证等功能。
电路板是连接芯片和电源的桥梁,也是传输数据的关键,负责将输入的电信号转换成数字信号,Ë实现锁的开关门和密码验证等功能。
电源是密码锁的能源,其采用锂电池供电,充电方式为插上电源线即可自动充电,方便实用。
软件设计是智能手机蓝牙密码锁的另一个关键因素,它包括APP开发、云平台接口、数据接口等。
APP是连接用户和密码锁的桥梁,通过APP用户可以享受到远程操控、密码重置等功能,这需要APP设计者熟练掌握iOS和Android技术,实现APP的开发和维护。
云平台接口则是将智能手机蓝牙密码锁与网络连接起来,使得用户可以通过云平台实现传输数据、接受信息等功能,为密码锁用户提供更好的体验。
数据接口则是用户与密码锁之间的接口,实现数据的传输和共享,为用户提供更好的体验和服务。
3.安全设计安全设计是智能手机蓝牙密码锁不可或缺的一部分,它包括密码生成和传输、用户身份验证、云平台保护、数据加密等。
首先,密码锁需要生成复杂的密码,避免密码猜测。
其次,密码的传输需要有效的加密技术进行保护。
第三,需要严格的用户身份验证机制,确保用户可以安全地使用密码锁。
最后,在云平台上需要采取有效的安全策略和方法,保护用户的数据和隐私不被黑客攻击和泄漏。
总之,智能手机蓝牙密码锁的设计包括硬件和软件两部分,需要全面考虑用户的需求和安全性,通过有效的设计方案实现智能、便捷、安全的密码锁功能,为用户创造一个更加美好的生活。
电子密码锁总体设计方案引言:电子密码锁是一种常见的安全装置,旨在提供一种方便而安全的进出门方式。
本文将针对电子密码锁的总体设计方案进行详细阐述,包括硬件和软件系统设计等方面的内容。
一、硬件设计:1. 主控板设计:主控板是电子密码锁的核心部件,负责控制整个系统的运行。
设计一个稳定且可靠的主控板至关重要。
主控板应包括至少一个微处理器、存储器、输入输出接口等,以满足系统的各种功能需求。
2. 密码输入界面设计:密码输入界面是用户与电子密码锁进行交互的重要媒介。
设计一个易用且安全的密码输入界面是必要的。
可以采用数字键盘、触摸屏或其他输入设备来实现密码的输入。
3. 电子锁体设计:电子锁体是电子密码锁的重要组成部分,负责实现锁定和解锁的功能。
设计一个坚固耐用、无法轻易破解的电子锁体是关键。
可以采用电机、电磁铁等机械或电子设备来完成锁体的动作控制。
4. 电源供应设计:电子密码锁需要稳定的电源供应,以保证其正常运行。
设计一个稳定、高效的电源供应系统是必要的。
可以采用电池、电源适配器等不同方式来满足电源供应的需求。
二、软件系统设计:1. 密码验证算法设计:密码验证算法是电子密码锁的核心功能之一,负责校验用户输入的密码是否正确。
设计一个安全可靠的密码验证算法是关键。
可以采用哈希算法、对称加密算法或其他密码学算法来实现密码的验证。
2. 用户管理系统设计:用户管理系统用于管理电子密码锁的用户信息。
设计一个灵活、扩展性强的用户管理系统是必要的。
可以采用数据库、文件系统等方式来存储和管理用户的信息。
3. 锁定和解锁控制设计:锁定和解锁控制是电子密码锁的基本功能之一,负责实现对门锁的控制。
设计一个快速、可靠的锁定和解锁控制系统是关键。
可以采用实时操作系统、多线程编程等方式来实现锁定和解锁控制的功能。
4. 安全防护设计:安全防护是电子密码锁的重要组成部分,负责抵御各种安全威胁。
设计一个安全可靠的防护系统是关键。
可以采用加密通信、安全协议等方式来加强电子密码锁的安全性。
基于单片机AT89S52单片机的密码锁设计一、系统总体设计方案本密码锁系统主要由 AT89S52 单片机、矩阵键盘、液晶显示屏(LCD)、存储芯片、报警模块和开锁电路等组成。
用户通过矩阵键盘输入密码,单片机对输入的密码进行处理和判断,并将结果显示在LCD 屏上。
如果输入的密码正确,单片机控制开锁电路打开锁具;如果密码错误,系统会发出报警信号,并记录错误次数。
当错误次数超过设定值时,系统将锁定一段时间,以防止非法入侵。
二、硬件设计1、单片机最小系统AT89S52 单片机是整个系统的核心,它负责控制和协调各个模块的工作。
单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号,复位电路用于系统的初始化和异常情况下的复位操作。
2、矩阵键盘矩阵键盘用于输入密码,采用 4×4 的矩阵式键盘布局,共 16 个按键,分别代表数字 0-9、确认键和删除键等。
通过扫描键盘的行和列,可以确定用户按下的按键值,并将其传输给单片机进行处理。
3、液晶显示屏(LCD)LCD 显示屏用于显示系统的工作状态和提示信息,如输入密码、密码正确、密码错误等。
本系统选用 1602 液晶显示屏,它具有体积小、功耗低、显示内容丰富等优点。
4、存储芯片存储芯片用于存储密码信息,选用 EEPROM 芯片 AT24C02。
EEPROM 具有掉电不丢失数据的特点,可以保证密码信息的安全性和可靠性。
5、报警模块报警模块由蜂鸣器和发光二极管组成,当密码输入错误次数超过设定值时,蜂鸣器发出报警声音,发光二极管闪烁,以提醒用户和起到威慑作用。
6、开锁电路开锁电路由继电器和电磁锁组成,当单片机判断输入的密码正确时,输出控制信号使继电器闭合,从而接通电磁锁的电源,打开锁具。
三、软件设计1、主程序流程系统上电后,首先进行初始化操作,包括单片机端口初始化、LCD 初始化、存储芯片初始化等。
然后进入密码输入等待状态,当用户按下按键时,读取按键值并进行相应的处理。
)第三章系统总体设计和主要芯片介绍系统总体设计本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。
其中矩阵键盘用于输入数字密码和进行各种功能的实现。
由用户通过连接单片机的矩阵键盘输入密码,后经过单片机对用户输入的密码与自己保存的密码进行对比,从而判断密码是否正确,然后控制引脚的高低电平传到开锁电路或者报警电路控制开锁还是报警,实际使用时只要将单片机的负载由继电器换成电子密码锁的电磁铁吸合线圈即可。
系统整体框图如图3-1所示。
图3-1 系统结构框图各模块功能如下:1.键盘输入模块:分为密码输入按键与几个功能按键,用于完成密码锁输入功能。
2.显示模块:用于完成对系统状态显示及操作提示功能。
3.复位电路:完成系统的复位。
4.报警电路:用于完成输错密码时候的警报功能。
5.密码存储模块:用于完成掉电存储功能,使修改的密码断电后仍能保存。
(6.开锁电路:应用继电器及发光二极管模拟开锁,完成开锁及开锁提示。
主要芯片介绍AT89S52AT89S52单片机是一个低功耗,高性能CMOS 8位单片机,片内含8K Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案[10]。
AT89S52具有以下标准功能: 8k字节Flash,256字节RAM,32 位I/O 口线,看门狗定时器,2个数据指针,三个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路。
另外,AT89S52可降至0Hz静态逻辑操作,支持2种软件可选择节电模式。
空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。
AT89S52的管脚分布如图3-2所示。
图3-2 AT89S52芯片管脚\P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时,被定义为高阻输入。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL 门电流。
P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。
并因此作为输入时,P2口的管脚被外部拉低,将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2口输出地址的高八位。
在给出地址“1”时,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2口输出其特殊功能寄存器的内容。
P3口作为AT89S52的一些特殊功能管脚备选功能,RXD(串行输入口)TXD(串行输出口)/INT0(外部中断0)/INT1(外部中断1)。
T0(记时器0外部输入)T1(记时器1外部输入)/WR(外部数据存储器写选通)/RD(外部数据存储器读选通)AT89S52主要特性如表3-1所示。
~存储芯片AT24C02AT24C02是美国Atmel公司的低功耗CMOS型E²PROM,内含256×8位存储空间,具有工作电压宽~ V)、擦写次数多(大于10000次)、写入速度快(小于10 ms)、抗干扰能力强、数据不易丢失、体积小等特点。
而且他是采用了I²C总线式进行数据读写的串行器件,占用很少的资源和I/O线,并且支持在线编程,进行数据实时的存取十分方便。
AT24C02中带有的片内地址寄存器。
每写入或读出一个数据字节后,该地址寄存器自动加1,以实现对下一个存储单元的读写。
所有字节均以单一操作方式读取。
为降低总的写入时间,一次操作可写入多达8个字节的数据。
I2C 总线是一种用于IC器件之间连接的二线制总线。
他通过SDA(串行数据线)及SCL(串行时钟线)两根线在连到总线上的器件之间传送信息,并根据地址识别每个器件。
AT24C02正是运用了I²C规程,使用主/从机双向通信,主机(通常为单片机)和从机(AT24C02)均可工作于接收器和发送器状态。
主机产生串行时钟信号(通过SCL引脚)并发出控制字,控制总线的传送方向,并产生开始和停止的条件。
无论是主机还是从机,接收到一个字节后必须发出一个确认信号ACK。
AT24C02的控制字由8位二进制数构成,在开始信号发出以后,主机便会发出控制字,以选择从机并控制总线传送的方向。
管脚描述:SCL 为串行时钟:串行时钟输入管脚用于产生器件所有数据发送或接收的时钟这是一个输入管脚。
SDL 为串行数据/地址:双向串行数据/地址管脚用于器件所有数据的发送或接收SDL,是一个开漏输出管脚可与其它开漏输出或集电极开路输出进行线或。
A0、A1、A2 为器件地址输入端:%当使用24C02 时最大可级联8个器件,如果只有一个24C02被总线寻址,这三个地址输入脚A0、A1、A2可悬空或连接到Vss。
WP为写保护:如果WP 管脚连接到Vcc 所有的内容都被写保护只能读当WP, 管脚连接到Vss 或悬空,允许器件进行正常的读/写操作[12]。
管脚图如图3-3所示。
图3-3 AT24C02引脚图LCD1602显示器现在的字符型液晶模块已经是单片机应用设计中最常用的信息显示器件了。
1602型LCD显示模块具有体积小,功耗低,显示内容丰富等特点。
1602型LCD可以显示2行16个字符,有8位数据总线D0~D7和RS,R/W,EN三个控制端口,工作电压为5V,并且具有字符对比度调节和背光功能。
接口信号说明:$1602型LCD的接口信号说明如表3-2所示。
第1脚VSS 电源地第9脚D2双向数据线第2脚VDD +5V电源!第10脚D3双向数据线主要技术参数:1602型LCD 的主要技术参数如表3-3所示。
表3-3 1602型LCD 的主要技术参数;基本操作程序:读状态:令RS=L ,RW=L , E=H 输出:D0~D7=状态字 读数据:令RS=H ,RW=H , E=H输出:无写指令:令RS=L ,RW=L ,D0~D7=指令码,E=高脉冲 输出:D0~D7=数据 写数据:令RS=H ,RW=L , D0~D7=数据, E=高脉冲 输出:无…第四章硬件设计本系统外围电路包括键盘输入部分、密码存储部分、复位部分、显示部分、报警部分、开锁部分组成,根据实际情况键盘输入部分选择4×4矩阵键盘,显示部分选择字符型液晶显示LCD1602,密码存储部分选用AT24C02芯片来完成。
其原理图如图4-1所示。
图4-1 电路原理图键盘输入模块由于本设计所用到的按键数量较多而不适合用独立按键式键盘。
采用的是矩阵式按键键盘,它由行和列组成,也称行列式键盘,按键位于行列的交叉点上,密码锁的密码由键盘输入完成,与独立式按键键盘相比,要节省很多I/O口。
本设计中使用的这个4×4键盘不但能完成密码的输入还能作特别功能键使用。
键盘的每个按键功能在程序设计中设置。
它与单片机的连接如图4-2所示。
图4-2 键盘输入模块密码存储模块图4-3所示AT24C02的1、2、3脚是三条地址线,用于确定芯片的硬件地址。
在AT89S51试验开发板上它们都接地,第5脚和第8脚分别为正、负电源。
第8脚SDL为串行数据输入/输出,数据通过这条双向I²C总线串行传送,在AT89S52试验开发板上和单片机的连接。
第6脚SCL为串行时钟输入线,在AT89S52试验开发板上和单片机的连接。
SDL和SCL都需要和正电源间各接一个的电阻上拉。
第6脚接。
AT24C02中带有片内地址寄存器。
每写入或读出一个数据字节后,该地址寄存器自动加1,以实现对下一个存储单元的读写。
所有字节均以单一操作方式读取。
为降低总的写入时间,一次操作可写入多达8个字节的数据。
图4-3 密码存储电路复位部分单片机复位是使CPU和系统中的其他功能部件都处在一个确定的初始状态,并从这个状态开始工作。
该电路在最简单的复位电路下增加了手动复位按键,在接通电源瞬间,电容C1上的电压很小,复位下拉电阻上的电压接近电源电压,即RST 为高电平,在电容充电的过程中RST端电压逐渐下降,当RST端的电压小于某一数值后,CPU脱离复位状态,由于电容C1足够大,可以保证RST高电平有效时间大于24个振荡周期,CPU能够可靠复位。
增加手动复位按键是为了避免死机时无法可靠复位。
当复位按键按下后电容C1通过R5放电。
当电容C1放电结束后,RST端的电位由R5与R6分压比决定。
由于R5<<R6 因此RST为高电平,CPU处于复位状态,松手后,电容C1充电,RST端电位下降,CPU脱离复位状态。
R5的作用在于限制按键按下瞬间电容C1的放电电流,避免产生火花,以保护按键触电。
其电路如图4-4所示。
$图4-4 复位电路晶振部分AT89S52引脚XTAL1和XTAL2与晶体振荡器及电容C2、C3按图4-5所示方式连接。
晶振、电容C2/C3及片内与非门(作为反馈、放大元件)构成了电容三点式振荡器,振荡信号频率与晶振频率及电容C2、C3的容量有关,但主要由晶振频率决定,范围在0~33MHz之间,电容C2、C3取值范围在5~30pF之间。
根据实际情况,本设计中采用12MHZ作为系统的外部晶振。
电容取值为10pF。
其电路图如图4-5所示。
图4-5 晶振电路显示模块》显示部分由液晶显示器LCD1602取代普通的数码管完成。
开锁时,按下键盘上的开锁按键后,利用键盘上的数字键0-9输入密码,每按下一个数字键后在显示器上显示一个*,输入多少位就显示多少个*。
当密码输入完成时,按下确认键,如果输入的密码正确的话, LCD显示“DOOR OPEN”,单片机其中引脚会输出低电平,使三极管T2导通,电磁铁吸合,继电器开关跳转,电子密码锁被打开,如果密码不正确,LCD显示屏会显示“CODE WRONG”,输出的是高电平,电子密码锁不能打开。
通过LCD显示屏,可以清楚地判断出密码锁所处的状态。
电路图如图4-6所示。
图4-6 显示电路报警部分报警部分由陶瓷压电发声装置及外围电路组成,加电后不发声,当有键按下时,“叮”声,每按一下,发声一次,密码正确时,不发声直接开锁,当密码输入错误时,单片机的引脚为低电平,三极管T3导通蜂鸣器发出噪声报警。
