冷库设计规范(电气_)

冷库设计规范
一、冷库室体要求
1、冷库墙体建设时要进行双重隔热，具本架式结构。

2、冷库墙体应采用聚氨脂、聚苯乙烯（EPS）或者石棉等隔热材料作为外层；采用发
泡聚氨酯作为内层。

两层隔热材料之间的粘合剂应满足耐低温、防水、阻燃等要求。

3、冷库墙体和各标准块连接处要做高度的密封，采用补芯式密封，以满足冷库室内
的性能要求。

4、冷库室应具有合理的通风和空调设计，能满足必要的空气循环。

二、冷库控制系统要求
1、冷库冷量控制装置应具有调节精度高、响应快、恒温调节准确等特性，应能满足
正负温度场的实现。

2、冷库控制系统应具有报警功能，如温度与湿度的超过限定范围，及时向系统运营
者发出紧急报警。

3、冷库应具有监控和记录功能，可以实时记录室内温度、湿度、负压及其他要求参数，便于对冷库内情况进行实时监控，以及对相关记录进行保存和备查。

三、冷库安全性要求
1、冷库应符合现行国家有关安全规定，采用有火灾探测、喷气防火等安全保护措施，以及必要的消防设施。

2、冷库要配备电气装置，使其冷机及其附属设备的火灾风险达到国家规定的水平。

3、冷库安全设施注意火灾报警、抑烟灭火、消防设备的成套应用等要点。

四、冷库操作管理要求
1、冷库应定期对室内环境情况进行检查，并及时就检查得到的状况进行记录及处理；
2、冷库应管理及操作良好，防止污染物通过空气或流体的传播；
3、冷库具体操作流程要符合现行规范，应当确保及时、准确执行其保温要求。

冷库设计规范GB 50072-20107 电气7．1 变配电所7．1．1 大型冷库、高层冷库及有特殊要求的冷库应按二级负荷用户供电，中断供电会导致较大经济损失的中型冷库应按二级负荷用户供电，不会导致较大经济损失的中型冷库及小型冷库可按三级负荷用户供电。

7．1．2 当供电电源不能满足负荷等级的要求时，应设置柴油发电机组备用电源。

备用电源的容量应满足冷库保温运行的需要，并应满足消防负荷的需要，应按其中较大者确定。

如正常电源停电时要求继续进行生产作业，可按要求选择备用电源的容量。

7．1．3 冷库的电力负荷宜按需要系数法计算，冷库总电力负荷需要系数不宜低于0．55。

7．1．4 当冷库电力负荷有明显的季节性变化，在保证制冷机组可靠启动时，宜选用2台或多台变压器运行。

7．1．5 冷库宜设变配电所，变配电所应靠近或贴邻制冷机房布置。

当氟制冷系统不集中设置制冷机房时，变配电所宜靠近库区负荷中心布置。

装机容量小的小型冷库，可仅设低压配电室。

大型冷库根据全厂负荷分布情况，技术经济合理时，可设分变配电所。

各回路低压出线上宜单独设置电能计量仪表。

7．1．6 冷库应在变配电所低压侧采用集中无功补偿。

当冷库有高压用电设备时，可在变电所高、低压配电室分别进行无功补偿。

当冷库设有分配电室时，也可在分配电室进行无功补偿。

7．1．7 高、低压配电室及柴油发电机房应设置备用照明。

高、低压配电室备用照明照度不应低于正常照明的50％，柴油发电机房备用照明照度应保证正常照明的照度。

当采用自带蓄电池的应急照明灯具时，备用照明持续时间不应小于30min。

7．2 制冷机房7．2．1 氨制冷机房应设置氨气体浓度报警装置，当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号，并应自动开启制冷机房内的事故排风机。

氨气浓度传感器应安装在氨制冷机组及贮氨容器上方的机房顶板上。

7．2．2 氨制冷机房应设事故排风机，在控制室排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。

冷库设计规范GB 50072-20107 电气7．1 变配电所7．1．1 大型冷库、高层冷库及有特殊要求的冷库应按二级负荷用户供电，中断供电会导致较大经济损失的中型冷库应按二级负荷用户供电，不会导致较大经济损失的中型冷库及小型冷库可按三级负荷用户供电。

7．1．2 当供电电源不能满足负荷等级的要求时，应设置柴油发电机组备用电源。

备用电源的容量应满足冷库保温运行的需要，并应满足消防负荷的需要，应按其中较大者确定。

如正常电源停电时要求继续进行生产作业，可按要求选择备用电源的容量。

7．1．3 冷库的电力负荷宜按需要系数法计算，冷库总电力负荷需要系数不宜低于0．55。

7．1．4 当冷库电力负荷有明显的季节性变化，在保证制冷机组可靠启动时，宜选用2台或多台变压器运行。

7．1．5 冷库宜设变配电所，变配电所应靠近或贴邻制冷机房布置。

当氟制冷系统不集中设置制冷机房时，变配电所宜靠近库区负荷中心布置。

装机容量小的小型冷库，可仅设低压配电室。

大型冷库根据全厂负荷分布情况，技术经济合理时，可设分变配电所。

各回路低压出线上宜单独设置电能计量仪表。

7．1．6 冷库应在变配电所低压侧采用集中无功补偿。

当冷库有高压用电设备时，可在变电所高、低压配电室分别进行无功补偿。

当冷库设有分配电室时，也可在分配电室进行无功补偿。

7．1．7 高、低压配电室及柴油发电机房应设置备用照明。

高、低压配电室备用照明照度不应低于正常照明的50％，柴油发电机房备用照明照度应保证正常照明的照度。

当采用自带蓄电池的应急照明灯具时，备用照明持续时间不应小于30min。

7．2 制冷机房7．2．1 氨制冷机房应设置氨气体浓度报警装置，当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号，并应自动开启制冷机房内的事故排风机。

氨气浓度传感器应安装在氨制冷机组及贮氨容器上方的机房顶板上。

7．2．2 氨制冷机房应设事故排风机，在控制室排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。

《冷库设计规范GB》50072—20017电气7.1变配电室7.1.1 冷库的正常运行，关系到广大人民的日常生活和食品卫生，如供电不能保证，一旦停电，势必会使库温升高，导致食品变质，从而造成较大的经济损失，因此从对供电可靠性的要求看，冷库应属二级负荷。

对小型冷库因停电造成的损失较小，可按三级负荷供电。

7.1.2 当对冷库难以实现专用回路供电要求时，许多冷库为了保持正常运行，都希望有第二路电源供电，因此可以考虑采用自备电源的方法取得第二电源。

7.1.3根据对 110 个冷库与肉联厂的统计资料进行分析，冷库总电力负荷需要系数采用0.55 ～ 0.70 是合适的。

7.1.4一般冷库的运行均有淡旺季之分，因此为了调节负荷，做到经济运行，宜选用 2 台变压器。

由于我国大部分地区的供电部门是采用二步价计费方式，为了减少初投资及运行费用，同时又兼顾到变压器的运行效率并有一定的裕度，因此变压器的负荷率可采用0.8 ～ 0.9 。

7.1.5冷库的主要用电设备在氨压缩机房，约占全库总用电负荷的50%以上，因此机房是冷库的负荷中心，变配电室应尽量靠近机房设置。

7.1.6冷库的自然功率因数较低，而且用电负荷大部分集中在氨压缩机房，且冷库一般没有高压负荷，因此应在低压配电室集中设置补偿装置，对远离配电室且负荷又相对集中的污水处理厂、屠宰加工车间、分割肉加工车间等，为了提高补偿效果，减少线路上的电能损失，可分别在这些场所的配电室设置补偿装置。

7.1.7一旦突然停电，为了及时地进行必要的倒闸操作，在高、低压配电室宜设置应急照明。

当应急照明电源取自直流电源屏时，应对电源屏的容量进行校核。

7电气7.1变配电室7.1.1冷库应按二级负荷供电。

在负荷较小或地区供电条件困难时可采用一回路专用线供3电。

对公称体积在2500m 以下的小型冷库，可按三级负荷供电。

7.1.2当供电电源不能满足要求且条件许可时，可设置自备柴油发电机组电源，自备电源的容量应能满足冷库保温运行的需要。

冷库的规范冷库规范是指在冷库的设计、建设、操作和管理中需要遵守的一些规定和标准。

以下是冷库的规范介绍，总共约有1000字。

一、冷库设计规范1.基本要求：冷库的位置选在不受阳光直射和烟尘污染的地方；建筑要结实，能承受冷库内外的温差和压力变化。

2.建筑材料：冷库的建筑材料要优质、耐寒、耐腐蚀，如钢材、混凝土、复合板等。

3.墙体隔热：冷库的墙体应具有良好的隔热性能，常用的材料有聚氨酯发泡、岩棉等。

4.地面处理：冷库地面要平坦、无积水，常用的地面材料有水磨石、陶瓷砖等。

5.通风设备：冷库要安装通风设备，保证空气的流通和新鲜。

6.照明设备：冷库内的照明设备应安装在能防爆的灯具上，避免火灾的发生。

7.消防设备：冷库应配备相应的消防设备，如灭火器、消防栓等。

二、冷库建设规范1.施工质量：冷库的施工质量要符合相关的建筑标准和规范，保证冷库的安全和使用寿命。

2.绝缘材料：冷库的绝缘层要使用符合规范的绝缘材料，保证冷库内温度的稳定。

3.管道安装：冷库内的管道要安装牢固，避免漏水和渗漏。

4.电气设备：冷库内的电气设备要符合国家标准，安装接地保护设备，防止电气火灾的发生。

5.冷库门窗：冷库门窗要严格按照规范安装，保证密封性和隔热性能。

6.设备安装：冷库内的冷冻设备、空调设备等要按照相关规范进行安装和调试。

7.运输管道：冷库内的运输管道要经过合理的布置和防护，避免破裂和温度波动。

三、冷库操作规范1.冷库进出库管理：冷库进出货物要进行记录，保证货物的及时和准确。

2.温度管理：冷库内的温度要进行定期检测和调整，保持在规定范围内。

3.湿度管理：冷库内的湿度要适宜，防止货物的受潮和出现霉变。

4.库容管理：冷库内货物的储存要符合规定的堆码要求，不得超过规定高度和重量。

5.货物分类管理：冷库内的货物要按照分类储存，避免混乱和交叉污染。

6.卫生管理：冷库的卫生要保持清洁，定期进行清理和消毒。

7.安全管理：冷库要做好安全设施的维护和管理，进行定期巡视和排查。

《冷库设计规范》电气部分变配电所1、大型冷库、高层冷库及有特殊要求的冷库应按二级负荷用户供电，中断供电导致较大的经济损失的出中型冷库应按二级负用户荷供电，不会导致较大的经济损失的中型冷库可按三级用户供电。

2、当供电电源不能满足负荷等级的要求时。

应设柴油发电机组备用电源。

备用电源的出容量应满足冷库保温运行的需要，并应满足消防负荷的需要，应按其中较大者确定。

如正常电源停电时要求继续进行生产作业，可按要求选择备用电源的容量。

3、冷库的电力负荷宜按需要系数法计算，冷库总电力负荷需要系数不低于0.55.4、当冷库负荷有明显的季节变化，在保证制冷机组可靠启动时，宜选用2台或多台变压器运行。

5、冷库宜设变配电所，变配电所应靠近或贴邻制冷机房布置。

当氟利昂系统不集中设置制冷机房时，变配电所宜靠近库区负荷中心布置。

装机容量小的小型冷库，可仅设低压配电所。

各回路低压出线上宜单独设置电能及计量仪表。

6、冷库应在变配电所低压侧采用集中无功补偿。

当冷库有高压用电设备时，可在变电所分别进行无功补偿。

高、低压配电室及柴油发电机房应设置备用照明。

高、低压配电室备用照明照度不应低于正常照明的50%，柴油发电机房备用照明照度应保证照明的照度。

当采用自带蓄电池的应急照明灯具时，备用照明持续时间不应小于30分钟。

制冷机房1、氨制冷机房应设置氨气体浓度报警装置，当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号。

并应自动开启制冷机房内的事故排风机。

氨气浓度传感器应安装在氨制冷机组及贮氨容器上方的机房顶板上。

2、氨制冷机房应设事故排风机，在控制室排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。

3、大、中型冷库氟制冷机房应设置气体浓度报警装置，当空气中氨气体浓度达到设定值时，应自动发出报警信号，并应自动开启事故排风机。

气体浓度传感器应安装在制冷机房内距地面0.3m处的墙上。

4、氟制冷机房应设事故排风机，在机房内排风机控制柜上和制冷机房门外应安装人工启停控制按钮。

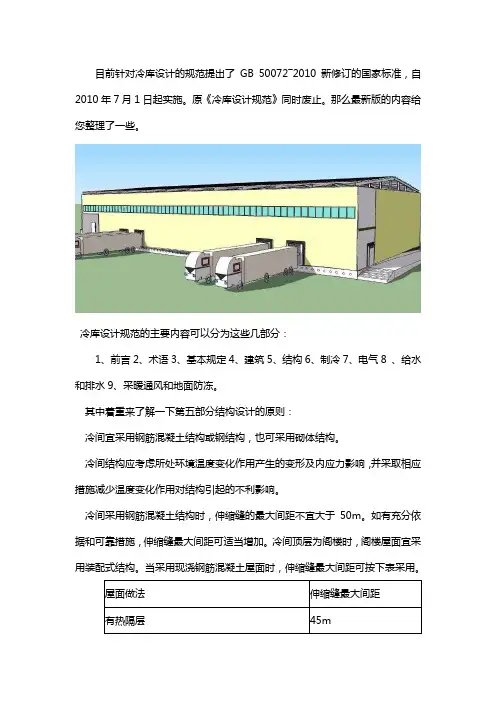

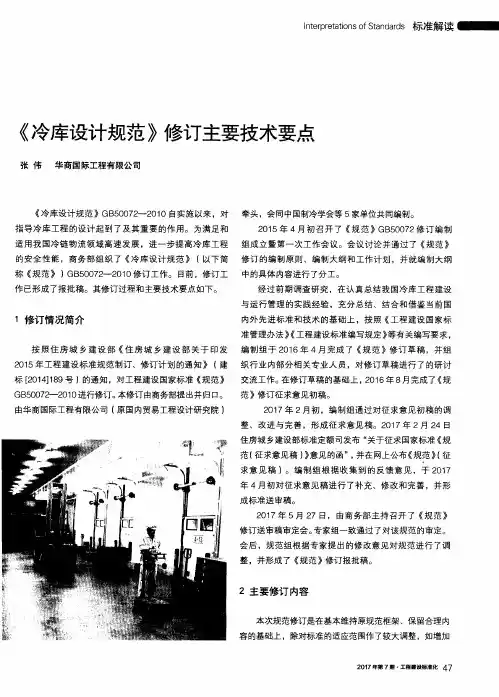

目前针对冷库设计的规范提出了GB 50072―2010新修订的国家标准，自2010年7月1日起实施。

原《冷库设计规范》同时废止。

那么最新版的内容给您整理了一些。

冷库设计规范的主要内容可以分为这些几部分：1、前言2、术语3、基本规定4、建筑5、结构6、制冷7、电气8 、给水和排水9、采暖通风和地面防冻。

其中着重来了解一下第五部分结构设计的原则：冷间宜采用钢筋混凝土结构或钢结构，也可采用砌体结构。

冷间结构应考虑所处环境温度变化作用产生的变形及内应力影响，并采取相应措施减少温度变化作用对结构引起的不利影响。

冷间采用钢筋混凝土结构时，伸缩缝的最大间距不宜大于50m。

如有充分依据和可靠措施，伸缩缝最大间距可适当增加。

冷间顶层为阁楼时，阁楼屋面宜采用装配式结构。

当采用现浇钢筋混凝土屋面时，伸缩缝最大间距可按下表采用。

注：当有充分依据或可靠措施，表中数值可以增加。

当冷间阁楼屋面采用现浇钢筋混凝土楼盖，且相对边柱中心线距离大于或等于30m时，边柱柱顶与屋面梁宜采用铰接。

当冷间底层为架空地面时，地面结构宜采用预制梁板。

当冷库外墙采用自承重墙时，外墙与库内承重结构之间每层均应可靠拉结，设置锚系梁。

锚系梁间距可为6m，墙角处不宜设置。

墙角砌体应适当配筋且墙角至第一个锚系梁的距离不宜小于6m。

设置的锚系梁应能承受外墙的拉力与压力。

抗震设防烈度为6度及6度以上，外墙应设置钢筋混凝土构造柱及圈梁。

冷间混凝土结构的耐久性应根据如下表格环境类别进行设计。

混凝土结构的环境类别表：冷间钢筋混凝土板每个方向全截面最小温度配筋率不应小于0.3%。

零度以下的低温库房承重墙和柱基础的最小埋置深度，自库房室外地坪向下不宜小于1.5m，且应满足所在地区冬季地基土冻胀和融陷影响对基础埋置深度的要求。

软土地基应考虑库房地面大面积堆载所产生的地基不均匀变形对墙柱基础、库房地面及上部结构的不利影响。

抗震设防烈度6度及6度以上的板柱-剪力墙结构，柱上板带上部钢筋的1/2及全部下部钢筋应纵向连通。

电气及电控相关标准汇总中华人民共和国国家标准《电气图用图形符号》１９８５年开始颁布实施。

该标准号为ＧＢ４７２８．１～１３，包括以下１３个分部，该标准大部分是参照ＩＥＣ６１７．１～１３标准等效制的。

ＧＢ４７２８．１～１３标准的名称如下：（１）ＧＢ４７２８．１－８５总则；（２）ＧＢ４７２８．２－８４符号要素、限定符号和常用的其他符号；（３）ＧＢ４７２８．３－８４导线和连接器件；（４）ＧＢ４７２８．４－８５无源元件；（５）ＧＢ４７２８．５－８５半导体管和电子管；（６）ＧＢ４７２８．６－８４电能的发生和转换；（７）ＧＢ４７２８．７－８４开关、控制和保护装置；（８）ＧＢ４７２８．８－８４测量仪表、灯和信号器件；（９）ＧＢ４７２８．９－８５电信：交换和外围设备；（１０）ＧＢ４７２８．１０－８５电信：传输；（１１）ＧＢ４７２８．１１－８５电力、照明和电信布置；（１２）ＧＢ４７２８．１２－８５二进制逻辑单元；（１３）ＧＢ４７２８．１３－８５模拟单元。

ＧＢ４７２８．１～１３《电气图用图形符号》中１３个分部共有２０００多个图形符号１）ＧＢ５０９４－８５《电气技术中的项目代号》，１９８６年颁布实施；（２）ＧＢ６９８８．１～７－８６《电气制图》，１９８７年颁布实施；（３）ＧＢ７１５９－８７《电气技术中的文字符号制订通则》，１９８７年颁布实施；（４）ＧＢ／Ｔ２９００．１－９２《电工术语》，１９９３年颁布实施；（５）ＧＢ４０２６－８３《电器接线端子的识别和用字母数字符号标志接线端子的通则》，１９８４年颁布实施；（６）ＧＢ４８８４－８５《绝缘导线的标记》，１９８５年颁布实施。

2.2.3 图形符号和文字符号的重要意义电气图形符号和文字符号在电气工程设计中必须绝对准确地配合使用，这在电气系统工程设计中起着不可替代的重大作用。

准确使用图形符号和文字符号才能准确定义设备和元器件的功能，并说明整个电气系统的动作原理。

以下仅举几个例子来说明他们在配合使用过程中的重要性。
