汽车衡管理系统（单机版）操作手册目录第一章系统简介 (2)第二章系统的安装 (3)2.1系统需求 (3)2.2安装汽车衡管理系统 (3)2.3安装加密狗驱动 (5)2.4加密狗的使用 (5)第三章操作员管理 (6)3.1登录 (6)3.2更改密码 (6)3.3增加删除操作员 (7)第四章称重操作 (8)4.1一次称重方式 (8)4.2二次称重方式 (8)4.3称皮重方式 (9)第五章记录查询打印 (10)5.1查看当日已完毕称重 (10)5.2查看未完毕称重 (10)5.3查询历史数据 (11)5.3.1明细查询 (11)5.3.2汇总查询 (11)5.4未处理的记录 (12)第六章预置数据管理 (14)6.1关联数据（预置皮重） (14)6.2速查数据 (14)第七章数据备份与恢复 (16)7.1数据备份 (16)7.2数据恢复 (16)第八章设置 (18)8.1串口设置 (18)8.2选择磅单格式 (20)8.3选择明细报表 (20)附录电脑与仪表的接线方法 (21)第一章系统简介汽车衡管理系统主要用于称重数据的管理。
它适用于中文Windows95/98/2000等操作平台，界面友好，操作方便，能够支持多种称重仪表（如托利多、耀华、久保田、衡天等）。
计算机通过串行口接收仪表传递称重数据，生成称重记录并将数据存入数据库。
磅单格式及联数可以多样化设置，可以自定义报表和磅单抬头，还可以按不同类别进行统计汇总，并打印日报表和月报表。
主要功能●操作简便●三种称重方式[一次称重方式]：一辆车只称一次重量，可以是称毛重也可以是称皮重。
[二次称重方式]：适用于大部分的应用，称一次毛重称一次皮重得出净重。
[称皮重方式]：专门称取皮重并将车号、皮重等保存到皮重库，以便以后调用。
●数据安全管理措施慎密。
系统设置二级管理权限。
管理员具备对数据处理的一切权限，操作员具备称重数据的录入、报表及计量单打印等权限。
●速查数据（词组及皮重的预置）为了方便用户加快称重速度，把输入项中常用的词组及皮重可以手工预先输入，以便用时直接调用。

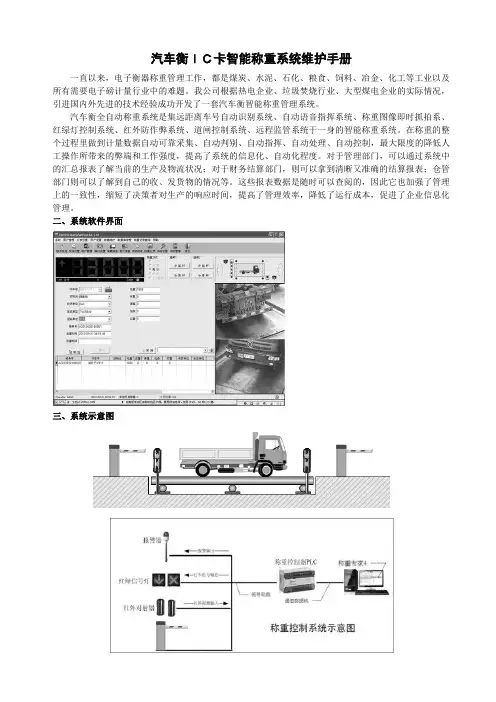

汽车衡ＩＣ卡智能称重系统维护手册一直以来，电子衡器称重管理工作，都是煤炭、水泥、石化、粮食、饲料、冶金、化工等工业以及所有需要电子磅计量行业中的难题。
我公司根据热电企业、垃圾焚烧行业、大型煤电企业的实际情况，引进国内外先进的技术经验成功开发了一套汽车衡智能称重管理系统。
汽车衡全自动称重系统是集远距离车号自动识别系统、自动语音指挥系统、称重图像即时抓拍系、红绿灯控制系统、红外防作弊系统、道闸控制系统、远程监管系统于一身的智能称重系统。
在称重的整个过程里做到计量数据自动可靠采集、自动判别、自动指挥、自动处理、自动控制，最大限度的降低人工操作所带来的弊端和工作强度，提高了系统的信息化、自动化程度。
对于管理部门，可以通过系统中的汇总报表了解当前的生产及物流状况；对于财务结算部门，则可以拿到清晰又准确的结算报表；仓管部门则可以了解到自己的收、发货物的情况等。
这些报表数据是随时可以查阅的，因此它也加强了管理上的一致性，缩短了决策者对生产的响应时间，提高了管理效率，降低了运行成本，促进了企业信息化管理。
二、系统软件界面三、系统示意图该系统在每台秤配备二套红外对射器、一台ＩＣ卡阅读器、一个语音喇叭、二台信号灯以及两台摄像机，车辆上秤之前，1#信号灯为绿色，车辆上秤后，2#信号灯为红色，重量大于系统设定的最低值时，信号灯为红色，车辆停稳后，司机下车刷卡称重，系统自动检测红外对射器，如果车辆未能完全上秤，系统语音提示司机将车辆开到秤台中间，否则不允许称重，如果车辆一切正常，此时计算机管理系统根据ＩＣ卡读出该车的车号、皮重以及相关的其他信息（如：发货单位、收货单位、材料来源、司机姓名等等）、摄像机同时抓拍两组图片（车头、车尾）和重量信息一起保存，系统将称重结果存入数据库中，打印机自动将单据打印出来，道闸自动抬起，语音提示车辆下秤，系统所有流程完成，信号灯变为绿色。
企业管理部门也可以通过局域网实时查询某天、某一时间段的，甚至某辆车的称重数据以及相关现场称重图片。
汽车衡无人值守系统简介1.1、概述中国经济的高速发展，对能源企业、污染企业的要求越来越高，生产效率要高、更要关注人的劳动强度，在有些行业，人工简单记录操作已不能满足用户对称重管理的需求。
快速、准确、高效率称重、多台汽车衡联网实现数据的共享、称重数据的有效管理、称重现场无人值守、防作弊称重等对企业越来越重要。
应社会实际需求，各有能力的企业开始研究无人值守的称重管理系统，中衡联在自身丰富称重经验和强大技术研发实力的基础上，开发成功了A VS无人值守自动称重系统。
它提供给用户的不再仅仅是一个简单的称重设备，而是一套完整的称重管理解决方案。
通过实施A VS，称重计量和管理工作效率将会得到改善和提升，计量的结果将会更准确、真实、有效，同时实现称重数据的资源共享，为客户的财务、运输结算、物料进出厂的控制等提供相关计量数据。
该系统由电子汽车衡和A VS（Automatic vehicle weighting System）车辆自动识别称重管理系统组成。
当安装有电子车牌的车辆通过称重地点时，系统能够检测到车辆是否属于本系统车辆，并作出判断能不能进行称重，如检测到是本系统车辆，可实现车辆不停车自动称量（即自动指挥车辆上下秤、自动识别车号、称重数据自动记录和保存），从而可以大大提高用户的工作效率和工作质量，提高了企业的管理水平。
此系统已广泛应用在热电厂、垃圾处理厂、水泥厂等行业。
1.2工作原理在每辆汽车的适当位置安装一块与车号已建立一一对应关系的电子车牌，当车辆通过天线的有效查询射频波束时，电子车牌接收由天线发出的定向查询射频信号，并将自身储存的电子信息调制并反射回天线，从而使读卡器自动读取电子车牌信息，根据读取信息和称重情况指挥车辆按序上下秤，实现车辆的自动识别称重及称重数据管理。
2.2、说明：A VS最主要的特点就是它不是一个固定的产品而是一套完整的称重管理解决方案。
可能因客户、所属行业等的不同，A VS需求也会存在不同的区别。
电子汽车衡管理系统配置一、概述电子汽车衡管理系统主要由电子汽车衡、计算机、打印机、视频监控、无线射频读卡系统、红绿灯、道闸及称重管理软件等组成。
可应用于矿山、港口、垃圾处理等行业的货物计量。
该系统也可在用户现使用的电子汽车衡的基础上，加装硬件和软件实现其功能。
系统采用标准的WINDOWS窗口界面，中文提示，使得用户操作简单直观，查询和统计报表方便，并真正做到了对计量工作随到随结，使称重数据准确、可靠，提高了工作效率和经济效益。
有人工和自动称重两种操作模式。
在无人值守状态下，不需要人工干预就可以完成称重和磅单的自动打印，有效地防止了作弊现象的发生，是计量现代化的有利助手。
本系统由摄像机、栏杆机、地感线圈、红绿信号灯、射频读卡器、图象采集卡、照明系统、电脑、打印机等组成。
二、系统组成电子汽车衡管理系统，包括RFID射频卡系统，道闸，红绿灯，LED大屏幕显示系统，视频监控系统，打印系统，后端进行集中存储，通过网络打印机在各个磅房远程输出磅单；RFID射频远距离读写卡系统、道路门禁控制系统自动对每辆运输车辆信息数据采集、进行防作弊检查、如果过磅流程没有完成，自动拦截车辆。
系统同时配有订采购、销售、称重、质检、结算、财务接口等模块。
三、系统功能特点系统利用微波射频识别技术、电子汽车衡技术、通讯技术、自动控制技术、数据库技术、计算机网络技术、软件技术，是现代化的智能称重控制系统。
主要功能：1、可以完全不需要人工干预（除非机器或软件出现故障，这时也可以人工称重）就可以完成自动称重、自动打印磅单、自动抓拍录像机的图像（主要是车牌号）以及录像的功能。
2、在数据查询的时候可以在点击某条记录时，同时将称重时的图像显示在界面上。
3、可以通过卡号自动调入卡号所对应的车号、司机、货物名称、供货单位和收货单位等信息。
4、磅房外可设有一个大屏幕显示器来显示称重重量，使驾驶员能够看到称重数据。
5、可以设置称重方式（一次或二次称重）。
《汽车衡全自动智能称重系统》设计方案设计方案：汽车衡全自动智能称重系统1.系统背景随着城市交通的发展和物流行业的不断壮大，汽车衡作为一种重要的物流设备，被广泛应用于货物称重的过程中。
然而，传统的汽车衡需要人工操作，效率低下且易受人为因素的影响，不符合现代物流行业对高效、准确、智能化操作的要求。
因此，设计一种全自动智能称重系统，将提高物流行业的效率，并减少因人为操作造成的错误。
2.系统功能该系统的主要功能如下：(1)车辆进入自动感应区域后，系统能自动识别并记录车辆的车牌号码，与车辆信息库中的数据进行比对，确保车辆数据准确无误。
(2)车辆驶入稳定区域后，车辆传感器系统将自动测量车辆的长度、宽度和高度，并记录在数据库中。
(3)强度传感器能够准确测量车辆的重量，并将数据传输到控制系统。
(4)控制系统能自动计算车辆的总重量，并与车辆信息库中的数据进行比对，确保称重数据准确无误。
(5)称重完成后，系统将自动打印出称重信息，并显示在屏幕上。
(6)系统还具备数据分析和存储功能，可以保存车辆的称重记录，并能够对数据进行统计和分析。
3.系统组成(1)车辆识别模块：主要包括车牌识别摄像头、图像处理算法和车辆信息库。
通过拍摄车辆的车牌号码，并通过图像处理算法进行车牌号码的识别和校验，与车辆信息库中的数据进行比对，确保车辆数据准确无误。
(2)车辆测量模块：主要包括车辆传感器系统和数据库。
通过车辆传感器系统测量车辆的长度、宽度和高度，并将数据记录在数据库中。
(3)车辆称重模块：主要包括强度传感器和控制系统。
强度传感器能够准确测量车辆的重量，并将数据传输到控制系统。
控制系统能自动计算车辆的总重量，并与车辆信息库中的数据进行比对，确保称重数据准确无误。
(4)数据分析和存储模块：主要包括数据存储系统和分析软件。
数据存储系统能够保存车辆的称重记录，并可以对数据进行统计和分析。
4.系统流程(1)车辆进入自动感应区域，车牌识别摄像头自动拍摄车牌号码。

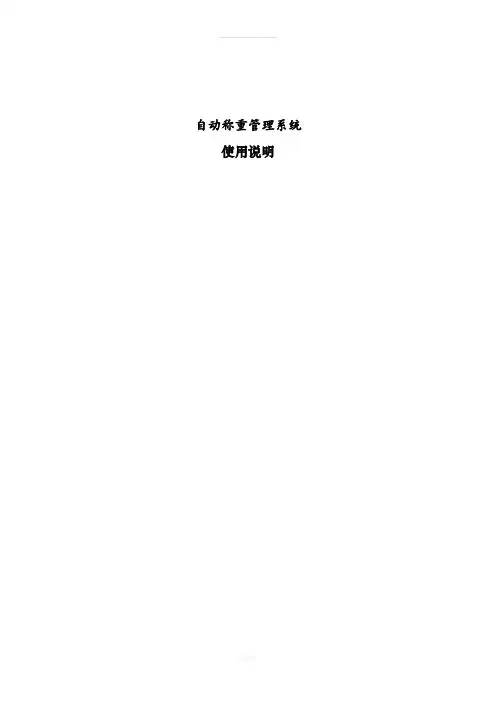

自动称重管理系统使用说明一、自动称重管理系统简介我公司自1992年开始涉足汽车衡行业以来，一直自行研发称重管理系统。
多年来积累了丰富的经验，同时对广大用户提出的宝贵的意见与建议进行精确的分析总结，在此基础上改版的2011版称重管理系统具有以下几大优点➢通讯稳定可靠、支持协议多称重管理系统称重最基本的通讯即与称重仪表的通讯，2011版称重管理系统通讯做到通讯一次处理一次（有些软件需要通讯两次或以上才处理一次），这样才能真正实现通讯上的实时同步。
而且通讯过程中绝对不会出现乱码、跳数等异常现象。
通讯支持诸如TOLEDO、上海耀华、杭州四方、杭州衡天、世铨、上海大和、志美等多种称重仪表。
对于特殊协议可以修改代码。
➢数据库支持称重管理系统数据库支持单机版（access）和网络版（SQL Server2000、SQL Server2005、SQL Server2008）。
多台汽车衡联网或数据量比较大（每天称重记录多于100条）并且需要长期保存时建议采用网络版。
本系统为真正的网络版区别于靠文件共享实现的伪网络版软件。
➢磅单、报表灵活多变磅单、报表不仅可以自行修改而且不依托诸如excel等任何外部软件。
这样安装、维护更方便，自定义大小磅单、填充式磅单修改便捷，不需要设置打印机纸张等繁琐的设置➢操作简便无需输入汉字即可输入完整的车牌号码，车牌号码既可以键盘数据也可以用鼠标点击输入。
相关信息既可以鼠标选择也可以输入代码自动转换。
确认称重一步即可完成，自动转换毛重、皮重，自动打印二、系统安装2．1 推荐计算机硬件配置、操作系统2.2 网络版数据库安装、创建(单机版跳过此操作)以SQL Server2000为例2.2.1启动安装2.2.1.1光盘安装：将SQL Server 2000企业版安装光盘放入光驱中，如果系统未禁止光盘自动运行，那么将自动运行,否则请点击AUTORUN.EXE开始安装。
2.2.1.2硬盘（含U盘）安装：安装文件的绝对路径不要有中文否则可能无法正常安装,安装程序会出现版本选择界面，点击【安装sql server 2000组建(C)】,如下图：2.2.2在“安装组件”界面中选择点击【安装数据库服务器(S)】,如下图：2.2.3在“欢迎”界面点击【下一步(N)】,如下图2.2.4 在“计算机名”界面“后点击【下一步(N)】, “本地计算机(L)”为默认选项，如下图2.2.5在“安装选择”界面点击【下一步(N)】, “创建新的SQL Server 实例，或安装”客户度昂工具”(C)”为默认选项，如下图2.2.6在“用户信息”界面中输入“姓名(A)”和“公司(C)”信息，点击【下一步(N)】,如下图2.2.7在“软件许可证协议”界面中点击【下一步(N)】,如下图2.2.8在“CD-Key”界面中输入GXKQH-VGTD2-K8QC4-9H3PK-HY9XW，然后点击【下一步(N)】,如下图2.2.9在“安装定义”界面中，然后点击【下一步(N)】,“服务器和客户端工具(S)”是默认选项，如下图2.2.10在“实例名”界面中输入“实例名(I)”,然后点击【下一步(N)】,如下图2.2.11在“安装类型”界面选择“安装类型”和“目的文件夹”，然后点击【下一步(N)】,如下图2.2.12在“服务帐户”界面中选择“使用本地系统帐户(L)”,红线表明此选项不是默认选项需要更改，然后点击【下一步(N)】,如下图2.2.13在“身份验证模式”界面中选择“混合模式（Windows身份验证和SQL Server身份验证）（M）”，红线表明此选项不是默认选项需要更改；并两次输入相同的密码，注意区分大小写（如A和a不相同），“输入密码(E)”和“确认密码（F）”必须相同而其要记住，在称重软件里将要设置此密码。
汽车衡智能称重防作弊网络管理系统摘要：本文介绍一种汽车衡智能称重防作弊网络管理系统。
该系统基于物联网技术，结合称重传感器、控制器和云计算平台，实现对汽车衡的智能称重、防作弊和远程管理。
该系统可以实时监测称重数据，识别并拦截作弊行为，同时实现数据远程传输和统计分析，提高了管理效率和精度。
关键词：汽车衡、智能称重、防作弊、网络管理系统、物联网技术正文：随着交通物流行业的快速发展，汽车衡作为货物称重的重要工具，也变得越来越重要。
然而，由于传统汽车衡使用的电子秤存在诸多问题，比如易受天气等环境因素干扰，以及易受作弊行为影响等，因此，引入智能化的称重技术，对于提高称重精度和防止作弊行为具有重要作用。
本文提出了一种基于物联网技术的汽车衡智能称重防作弊网络管理系统，具体实现如下：1. 称重传感器：利用高精度传感器来感应拖车轮轴的重量，采用数字信号处理技术，将称重数据传输给控制器。
2. 控制器：集成传感器运算处理模块、网络通讯模块和作弊识别模块，负责对传感器采集的数据进行实时处理，并通过云计算平台实现远程管理。
3. 云计算平台：支持数据的远程传输和管理，同时提供数据分析和报表统计功能，方便管理人员实时了解秤重情况。
该系统的主要功能包括：1. 实现智能称重：通过利用高精度传感器和控制器，实现对拖车轮轴的准确称重，避免了传统电子秤易受环境因素干扰的问题，提高了称重精度。
2. 防作弊：该系统集成作弊识别模块，可以识别并拦截作弊行为，如短路、复位等，确保了称重数据的准确性。
3. 远程管理：该系统通过云计算平台支持数据的远程传输和管理，方便管理人员实时了解秤重情况，并进行数据分析和报表统计。
通过上述功能的实现，本文提出的汽车衡智能称重防作弊网络管理系统，能够有效提高货物称重的精度和管理效率，具有很高的实用和推广价值。
此外，汽车衡智能称重防作弊网络管理系统还具备数据共享的优势。
传统的汽车衡计量数据只能在现场进行手工记录，不方便后续使用。
