傅里叶变换函数FFT的使用方法傅里叶变换(Fourier Transform)是一种信号处理中常用的数学方法,用于将一个时域信号转换为频域信号。
Fast Fourier Transform (FFT)是一种高效实现傅里叶变换的算法,可以加速信号处理的过程。
FFT广泛应用于数字信号处理、图像处理、音频处理等领域。
在音频处理中,可以使用FFT对音频信号进行频谱分析,提取音频特征;在图像处理中,可以使用FFT对图像进行频域滤波、边缘检测等操作;在通信系统中,可以使用FFT对信号进行调制和解调等处理。
下面是使用FFT的一般步骤:1.采样信号在开始使用FFT之前,需要先采样原始信号。
通常情况下,信号是以离散时间点的形式存在的。
如果信号是连续时间的,需要首先进行采样将其转换为离散时间信号。
2.零填充为了提高FFT的精度和频率分辨率,可以对采样信号进行零填充。
零填充是在离散信号之间插入零值,使采样点的数量增加到2的幂次方。
3.应用窗函数为了减小由于采样信号从无穷延伸到有限样本引起的频谱泄漏(频域中信号波形泄漏到其他频率上),可以在采样信号上应用窗函数。
常见的窗函数包括矩形窗、汉明窗、黑曼窗等。
4.进行FFT计算将零填充后的采样信号输入到FFT算法中进行计算。
FFT算法可以高效地计算出信号在频域中的幅度和相位信息。
5.可视化频谱根据FFT计算结果,可以绘制频谱图。
频谱图通常以频率为横坐标,幅度为纵坐标,展现了信号在不同频率上的能量分布情况。
6.频域滤波根据频谱分析结果,可以对信号进行频域滤波。
常见的频域滤波操作包括低通滤波、高通滤波、带通滤波和带阻滤波。
FFT的使用不仅局限于以上步骤,还可以结合其他信号处理的方法进行更深入的分析和处理。
需要注意的是,FFT是一种基于离散信号处理的方法,对于非周期信号或信号长度较短的情况,可能会产生频谱泄漏、混叠等问题。
此外,FFT的计算结果是对称的,通常只需要关注频率范围的一半。
DSP实现的方法//#include "DSP281x_Device.h" // DSP281x Headerfile Include File //#include "DSP281x_Examples.h" // DSP281x Examples Include File#include <stdio.h>#include <math.h>#include <stdlib.h>#define pi atan(1.0)*4 //计算PI的值typedef struct //定义表示复数的结构体{float real;float imag;}FUSHU;FUSHU x[1024];int w[1024];FUSHU FUCHENG(FUSHU b1,FUSHU b2) //复数相乘函数{FUSHU b3;b3.real=b1.real*b2.real-b1.imag*b2.imag;b3.imag=b1.real*b2.imag+b1.imag*b2.real;return(b3);}void FFT(FUSHU *xin,int N) //FFT运算{int m,LH,I,k,J,M,K;float p,ps ;int B,N1;FUSHU w,T;M=10;//对应N值为//下面是倒序的程序LH=N/2;J=LH;N1=N-2;/*变址运算*/for(I=1;I<=N1;I++){if(I<J){T=xin[I];xin[I]=xin[J];xin[J]=T;}K=LH;while(J>=K){J=J-K;K=K/2;}J=J+K;}//下面是DIT-FFT运算程序for(m=1;m<=M;m++){B=pow(2.0,m-1);for(J=0;J<=B-1;J++){p=pow(2.0,M-m)*J;ps=2*pi/N*p;w.real=cos(ps);w.imag=-sin(ps);for(k=J;k<=N-1;k=k+pow(2.0,m)){T=FUCHENG(xin[k+B],w);xin[k+B].real=xin[k].real-T.real;xin[k+B].imag=xin[k].imag-T.imag;xin[k].real=xin[k].real+T.real;xin[k].imag=xin[k].imag+T.imag;}}}}void IFFT(FUSHU *xin,int N) //IFFT运算{int m,LH,I,k,J,M,K;float p,ps ;int B,N1;FUSHU w,T;M=10;//对应N值为//下面是倒序的程序LH=N/2;J=LH;N1=N-2;/*变址运算*/for(I=1;I<=N1;I++){if(I<J){T=xin[I];xin[I]=xin[J];xin[J]=T;}K=LH;while(J>=K){J=J-K;K=K/2;}J=J+K;}for(m=1;m<=M;m++){B=pow(2.0,m-1);for(J=0;J<=B-1;J++){p=pow(2.0,M-m)*J;ps=2*pi/N*p;w.real=cos(ps);w.imag=sin(ps);//与FFT符号相反for(k=J;k<=N-1;k=k+pow(2.0,m)){T=FUCHENG(xin[k+B],w);xin[k+B].real=xin[k].real-T.real;xin[k+B].imag=xin[k].imag-T.imag;xin[k].real=xin[k].real+T.real;xin[k].imag=xin[k].imag+T.imag;}}}for(k=0;k<N;k++)//比FFT多乘了一个常数因子/N {xin[k].real=xin[k].real/N;xin[k].imag=xin[k].imag/N;}}int main(){int n;for(n=0;n<1024;n++) //输入波形x(t) = cos(2*pi* 100*t){x[n].real=cos(2*pi*100*n/1024); //采样频率为kHzx[n].imag=0;}FFT(x,1024);//进行FFT运算for ( n=0;n<1024;n++ ){w[n]=sqrt(x[n].real*x[n].real+x[n].imag*x[n].imag);//幅度谱}IFFT(x,1024);//进行IFFT运算for(n=0;n<1024;n++)//比较逆变换之后的数据与原来的数据差{if(fabs(cos(2*pi*100*n/1024)-x[n].real)>0.001)break;}if(n<1024)puts("FFT不正确\n");if(n==1024)puts("FFT正确\n");return 0;}。
快速傅立叶变换(FFT )的实现一、实验目的1.了解FFT 的原理及算法;2.了解DSP 中FFT 的设计及编程方法;3.熟悉FFT 的调试方法;二、实验原理FFT 是一种高效实现离散付立叶变换的算法,把信号从时域变换到频域,在频域分析处理信息。
对于长度为N 的有限长序列x (n ),它的离散傅里叶变换为:(2/)j N nk N W e π-=,称为旋转因子,或蝶形因子。
在x (n )为复数序列的情况下,计算X (k ):对某个k 值,需要N 次复数乘法、(N -1)次复数加法;对所有N 个k 值,需要2N 次复数乘法和N (N -1)次复数加法。
对于N 相当大时(如1024)来说,直接计算它的DFT 所作的计算量是很大的,FFT 的基本思想在于: 利用2()j nk N N W e π-=的周期性即:k N k N N W W +=对称性:/2k k N N N W W +=-将原有的N 点序列分成两个较短的序列,这些序列的DFT 可以很简单的组合起来得到原序列的DFT 。
按时间抽取的FFT ——DIT FFT 信号流图如图5.1所示:图5.1 时间抽取的FFT —DIT FFT 信号流图FFT 算法主要分为以下四步。
第一步 输入数据的组合和位倒序∑=-=10)()(N n nk N W n x k X把输入序列作位倒序是为了在整个运算最后的输出中得到的序列是自然顺序。
第二步 实现N 点复数FFT第一级蝶形运算;第二级蝶形运算;第三级至log2N 级蝶形运算;FFT 运算中的旋转因子N W 是一个复数,可表示:为了实现旋转因子N W 的运算,在存储空间分别建立正弦表和余弦表,每个表对应从0度到180度,采用循环寻址来对正弦表和余弦表进行寻址。
第三步 功率谱的计算X (k )是由实部()R X k 和虚部()I X k 组成的复数:()()()R I X k X k jX k =+;计算功率谱时只需将FFT 变换好的数据,按照实部()R X k 和虚部()I X k 求它们的平方和,然后对平方和进行开平方运算。

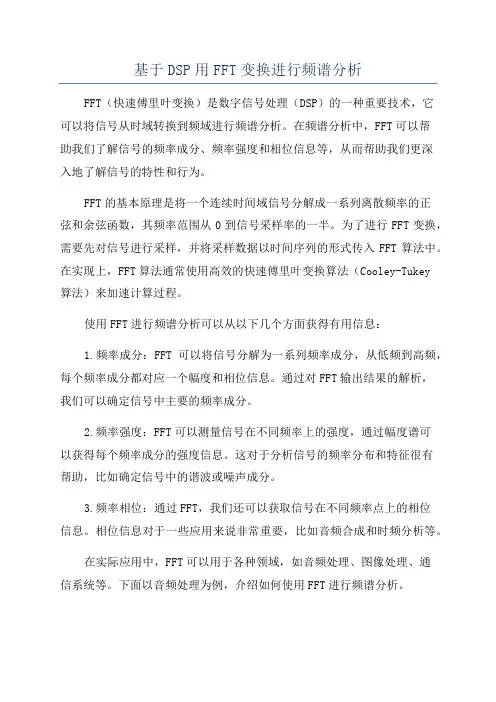

基于DSP用FFT变换进行频谱分析FFT(快速傅里叶变换)是数字信号处理(DSP)的一种重要技术,它可以将信号从时域转换到频域进行频谱分析。
在频谱分析中,FFT可以帮助我们了解信号的频率成分、频率强度和相位信息等,从而帮助我们更深入地了解信号的特性和行为。
FFT的基本原理是将一个连续时间域信号分解成一系列离散频率的正弦和余弦函数,其频率范围从0到信号采样率的一半。
为了进行FFT变换,需要先对信号进行采样,并将采样数据以时间序列的形式传入FFT算法中。
在实现上,FFT算法通常使用高效的快速傅里叶变换算法(Cooley-Tukey算法)来加速计算过程。
使用FFT进行频谱分析可以从以下几个方面获得有用信息:1.频率成分:FFT可以将信号分解为一系列频率成分,从低频到高频,每个频率成分都对应一个幅度和相位信息。
通过对FFT输出结果的解析,我们可以确定信号中主要的频率成分。
2.频率强度:FFT可以测量信号在不同频率上的强度,通过幅度谱可以获得每个频率成分的强度信息。
这对于分析信号的频率分布和特征很有帮助,比如确定信号中的谐波或噪声成分。
3.频率相位:通过FFT,我们还可以获取信号在不同频率点上的相位信息。
相位信息对于一些应用来说非常重要,比如音频合成和时频分析等。
在实际应用中,FFT可以用于各种领域,如音频处理、图像处理、通信系统等。
下面以音频处理为例,介绍如何使用FFT进行频谱分析。
以音频信号为例,首先需要从麦克风或音频文件中获取原始的音频信号。
接下来,对音频信号进行采样,在常见音频应用中通常以44.1kHz的采样率进行采样。
得到采样数据后,可以将其传入FFT算法中进行频谱分析。
在音频应用中,通常选择512或1024点的FFT长度以平衡频率分辨率和计算效率。
通过FFT计算,可以得到频率响应的幅度谱及相位谱。
通过分析幅度谱,可以了解音频信号的频率成分,找到主要频率成分和谐波。
通过观察频率成分的强度和分布,我们可以得到音频信号的音色特征,并对信号进行后续处理和调整。
数字信号处理算法的DSP实现课程报告题目:FFT反变换的DSP实现班级:信息工程1班姓名:张庆学号:200720101127日期:2010.12.25一、FFT反变换相关理论对于离散傅里叶变换(DFT)的数字计算,FFT是一种有效的方法。
一般假定输入序列是复数。
当实际输入是实数时,利用对称性质可以使计算DFT非常有效。
一个优化的实数FFT算法是一个组合以后的算法。
原始的2N个点的实输入序列组合成一个N点的复序列,之后对复序列进行N点的FFT运算,最后再由N点的复数输出拆散成2N点的复数序列,这2 N点的复数序列与原始的2N点的实数输入序列的DFT输出一致。
使用这种方法,在组合输入和拆散输出的操作中,FFT运算量减半。
这样利用实数FFT 算法来计算实输入序列的DFT的速度几乎是一般FFT算法的两倍。
二、FFT反变换DSP实现原理1.实数FFT运算序列的存储分配如何利用有限的DSP系统资源,合理的安排好算法使用的存储器是一个比较重要的问题。
本文中,程序代码安排在0x3000开始的存储器中,其中0x3000~0x3080存放中断向量表,FFT程序使用的正弦表和余弦表数据(.data段)安排在0xc00开始的地方,变量(.bss段定义) 存放在0x80开始的地址中。
另外,本文中256点实数FFT程序的数据缓冲位0x2300~0x23ff , FFT变换后功率谱的计算结果存放在0x2200~0x22ff中。
三、FFT反变换DSP实现程序说明连续定位.cmd文件程序如下:MEMORY{PAGE 0: PRGROM : origin=00080h length=00200hVECT: origin = 0xff80, len = 0x80PAGE 1: S_PRAM : origin=00060h length=00020hINTRAM1: origin=00400h length=00200hINTRAM2: origin=00800h length=00200hINTRAM3: origin=00c00h length=01000hEXTRAM1: origin=01c00h length=00400hEXTRAM2: origin=02000h length=010hEXTRAM3: o= 2100h l=500h}SECTIONS{vectors : {} > VECT PAGE 0.text : {} > PRGROM PAGE 0.data : {} > INTRAM3 PAGE 1power : {} > EXTRAM1 PAGE 1sin_tbl : {} > INTRAM1 PAGE 1cos_tbl : {} > INTRAM2 PAGE 1fft_vars: {} > S_PRAM PAGE 1stack : {} > EXTRAM2 PAGE 1.stack : {} > EXTRAM3 PAGE 1.bss : {} > EXTRAM3 PAGE 1}2. 基2实数FFT运算的算法,该算法主要分为以下四步进行:1)输入数据的组合和位排序实现数据位倒序存储的具体程序段如下:.mmregs.include "fft_size.inc".def bit_rev.ref _real_fft_input, fft_data.asg AR2,REORDERED_DA TA.asg AR3,ORIGINAL_INPUT.asg AR7,DA TA_PROC_BUF.textbit_rev:SSBX FRCTSTM #_real_fft_input,ORIGINAL_INPUT; 在AR3(ORIGINAL_INPUT)中放入输入地址STM #fft_data,DA TA_PROC_BUF; 在AR7(DA TA_PROC_BUF)中放入处理后输出的地址MVMM DA TA_PROC_BUF,REORDERED_DA TA; AR2(REORDERED_DA TA)中装入第一个位倒序数据指针STM #K_FFT_SIZE-1,BRCRPTBD bit_rev_end-1STM #K_FFT_SIZE,AR0 ; AR0的值是输入数据数目的一半MVDD *ORIGINAL_INPUT+,*REORDERED_DA TA+;将原始输入缓冲中的数据放入到位倒序缓冲中去之后,;输入缓冲(AR3)指针加1位倒序缓冲(AR2)指针也加1MVDD *ORIGINAL_INPUT-,*REORDERED_DA TA+;将原始输入缓冲中的数据放入到位倒序缓冲中去之后,;输入缓冲(AR3)指针减1位倒序缓冲(AR2)指针加1以保证位倒序寻址正确MAR *ORIGINAL_INPUT+0B ;按位倒序寻址方式修改AR3bit_rev_end:RET.end2)N 点复数FFT运算这一步中,实现FFT计算的具体程序如下:.mmregs.include "fft_size.inc".ref fft_data, d_grps_cnt, d_twid_idx, d_data_idx, sine, cosine .asg AR1,GROUP_COUNTER ;定义FFT计算的组指针.asg AR2,PX ;定义AR2为指向参加蝶形运算第一个数据的指针 .asg AR3,QX ;定义AR3为指向参加蝶形运算第二个数据的指针 .asg AR4,WR ;定义AR4为指向余弦表的指针.asg AR5,WI ;定义AR5为指向正弦表的指针.asg AR6,BUTTERFLY_COUNTER ;定义AR6为指向蝶形结的指针.asg AR7,DATA_PROC_BUF ;定义在第一步中的数据处理缓冲指针.asg AR7,STAGE_COUNTER ;定义剩下几步中的数据处理缓冲指针K_ZERO_BK .set 0K_TWID_TBL_SIZE .set 512 ; Twiddle table sizeK_DATA_IDX_1 .set 2 ; Data index for Stage 1K_DATA_IDX_2 .set 4 ; Data index for Stage 2K_DATA_IDX_3 .set 8 ; Data index for Stage 3K_FLY_COUNT_3 .set 4 ; Butterfly counter for Stage 3K_TWID_IDX_3 .set 128 ; Twiddle index for Stage 3.def fft.textfft:; Stage 1 计算FFT的第一步,两点的FFTSTM #K_ZERO_BK,BK ;让BK=0 使*ARn+0%=*ARn+0LD #-1,ASM ;为避免溢出在每一步输出时右移一位MVMM DATA_PROC_BUF,PX ;PX指向参加蝶形结运算的第一个数的实部(PR) LD *PX,16,A ;AH := PRSTM #fft_data+K_DATA_IDX_1,QX;QX指向参加蝶形结运算的第二个数的实部(QR)STM #K_FFT_SIZE/2-1,BRC ;设置块循环计数器RPTBD stage1end-1;语句重复执行的范围到地址stage1end-1处STM #K_DATA_IDX_1+1,AR0;延迟执行的两字节的指令(该指令不重复执行)SUB *QX,16,A,B ;BH := PR-QRADD *QX,16,A ;AH := PR+QRSTH A,ASM,*PX+ ;PR':= (PR+QR)/2ST B,*QX+ ;QR':= (PR-QR)/2||LD *PX,A ;AH := PISUB *QX,16,A,B ;BH := PI-QIADD *QX,16,A ;AH := PI+QISTH A,ASM,*PX+0 ;PI':= (PI+QI)/2ST B,*QX+0% ;QI':= (PI-QI)/2||LD *PX,A ;AH := next PRstage1end:; Stage 2 计算FFT的第二步,四点的FFTMVMM DATA_PROC_BUF,PX;PX 指向参加蝶形结运算第一个数据的实部(PR)STM #fft_data+K_DATA_IDX_2,QX;QX 指向参加蝶形结运算第二个数据的实部(QR)STM #K_FFT_SIZE/4-1,BRC ;设置块循环计数器LD *PX,16,A ;AH := PRRPTBD stage2end-1;语句重复执行的范围到地址stage1end-1处STM #K_DATA_IDX_2+1,AR0 ;初始化AR0 以被循环寻址;以下是第二步运算的第一个蝶形结运算过程SUB *QX,16,A,B ;BH := PR-QRADD *QX,16,A ;AH := PR+QRSTH A,ASM,*PX+ ;PR':= (PR+QR)/2ST B,*QX+ ;QR':= (PR-QR)/2||LD *PX,A ;AH := PISUB *QX,16,A,B ;BH := PI-QIADD *QX,16,A ;AH := PI+QISTH A,ASM,*PX+ ;PI':= (PI+QI)/2STH B,ASM,*QX+ ;QI':= (PI-QI)/2;以下是第二步运算的第二个蝶形结运算过程MAR *QX+ ;QX中的地址加ADD *PX,*QX,A ;AH := PR+QISUB *PX,*QX-,B ;BH := PR-QISTH A,ASM,*PX+ ;PR':= (PR+QI)/2SUB *PX,*QX,A ;AH := PI-QRST B,*QX ;QR':= (PR-QI)/2||LD *QX+,B ;BH := QRST A, *PX ;PI':= (PI-QR)/2||ADD *PX+0%,A ;AH := PI+QRST A,*QX+0% ;QI':= (PI+QR)/2||LD *PX,A ;AH := PRstage2end:; Stage 3 到 logN-1STM #K_TWID_TBL_SIZE,BK ;BK = 旋转因子表格的大小值 ST #K_TWID_IDX_3,d_twid_idx ;初始化旋转表格索引值STM #K_TWID_IDX_3,AR0 ;AR0 = 旋转表格初始索引值 STM #cosine,WR ;初始化 WR 指针STM #sine,WI ;初始化 WI 指针STM #K_LOGN-2-1,STAGE_COUNTER ;初始化步骤指针ST #K_FFT_SIZE/8-1,d_grps_cnt ;初始化组指针STM #K_FLY_COUNT_3-1,BUTTERFLY_COUNTER ;初始化蝶形结指针ST #K_DATA_IDX_3,d_data_idx ;初始化输入数据的索引stage:;以下是每一步的运算过程STM #fft_data,PX;PX 指向参加蝶形结运算第一个数据的实部(PR)LD d_data_idx, AADD *(PX),ASTLM A,QX;QX 指向参加蝶形结运算第二个数据的实部(QR)MVDK d_grps_cnt,GROUP_COUNTER ;AR1 是组个数计数器group:;以下是每一组的运算过程MVMD BUTTERFLY_COUNTER,BRC ;将每一组中的蝶形结的个数装入BRC RPTBD butterflyend-1LD *WR,T ; T := WRMPY *QX+,A ;A := QR*WR || QX*QIMACR *WI+0%,*QX-,A ;A := QR*WR+QI*WI; || QX指向QRADD *PX,16,A,B ;B := (QR*WR+QI*WI)+PRST B,*PX ;PR':=((QR*WR+QI*WI)+PR)/2||SUB *PX+,B ;B := PR-(QR*WR+QI*WI);|| QX指向QIST B,*QX ; QR':= (PR-(QR*WR+QI*WI))/2 ||MPY *QX+,A ; A := QR*WI [T=WI]; || QX->QIMASR *QX,*WR+0%,A ;A := QR*WI-QI*WRADD *PX,16,A,B ;B := (QR*WI-QI*WR)+PIST B,*QX+ ;QI':=((QR*WI-QI*WR)+PI)/2;|| QX指向QR||SUB *PX,B ;B := PI-(QR*WI-QI*WR)LD *WR,T ;T := WRST B,*PX+ ;PI':= (PI-(QR*WI-QI*WR))/2 ;|| PX指向PR||MPY *QX+,A ;A := QR*WR || QX指向QI butterflyend:; 更新指针以准备下一组蝶形结的运算PSHM AR0 ;保存AR0MVDK d_data_idx,AR0;AR0中装入在该步运算中每一组所用的蝶形结的数目MAR *PX+0 ;增加PX准备进行下一组的运算MAR *QX+0 ;增加QX准备进行下一组的运算BANZD group,*GROUP_COUNTER-;当组计数器减一后不等于零时,延迟跳转至group处POPM AR0 ;恢复AR0MAR *QX- ;修改QX以适应下一组的运算;更新指针和其他索引数据以变进入下一个步骤的运算LD d_data_idx,ASUB #1,A,B ; B = A-1STLM B,BUTTERFLY_COUNTER ;修改蝶形结个数计数器STL A,1,d_data_idx ;下一步计算的数据索引翻倍LD d_grps_cnt,ASTL A,ASM,d_grps_cnt ;下一步计算的组数目减少一半LD d_twid_idx,ASTL A,ASM,d_twid_idx ;下一步计算的旋转因子索引减少一半BANZD stage,*STAGE_COUNTER- ;AR0 = 旋转因子索引MVDK d_twid_idx,AR0Fft_end:RET ;恢复环境变量.end3)分离复数FFT的输出为奇部分和偶部分,产生最后的N=256点的复数FFT结果分离FFT输出为相关的四个序列:RP、RM、IP和IM,即偶实数、奇实数、偶虚数和奇虚数四部分,以便第四部形成最终结果。
STM32官方DSP的FFT库使用STMicroelectronics提供了用于STM32系列微控制器的官方DSP库,其中包括了快速傅里叶变换(FFT)的实现。
FFT是一种将时域信号转换为频域信号的算法,常用于音频处理、图像处理、通信系统等领域。
使用STM32官方DSP库中的FFT功能,需要以下几个步骤:2. 配置工程:在工程的编译选项中,确保已启用浮点运算支持。
这可以通过设置编译器选项“-u _printf_float”来实现。
3.初始化FFT配置:在使用FFT之前,需要初始化FFT的配置,包括长度、窗函数、比例缩放系数等。
例如,对于一个长度为N的FFT,可以使用arm_cfft_radix4_init_f32函数来初始化:```arm_cfft_radix4_instance_f32 S;arm_cfft_radix4_init_f32(&S, N, 0, 1);```4.执行FFT变换:在进行FFT变换之前,需要准备好输入缓冲区,并确保输出缓冲区具有足够的大小来存储FFT的结果。
例如,如果要对一个长度为N的实数序列进行FFT变换,可以使用arm_cfft_radix4_f32函数:```float32_t input[N];float32_t output[N*2];//将输入数据复制到输入缓冲区arm_cfft_radix4_f32(&S, input);//处理输出数据```注意,为了存储FFT结果中的实部和虚部,输出缓冲区的大小应为FFT长度的两倍(N*2)。
5.访问FFT结果:FFT变换的结果保存在输出缓冲区中。
对于每个频率分量,实部和虚部分别存储在相邻的位置上。
例如,要获取第n个频率分量的实部和虚部,可以使用以下代码:```float32_t re = output[2*n];float32_t im = output[2*n+1];```以上是使用STM32官方DSP库进行FFT的基本步骤。
快速傅里叶变换的DSP实现FFT的基本原理是将N点的时间域信号转换为频域信号,其中N为2的幂。
FFT通过将DFT变换分解为递归处理的子问题,大大提高了计算效率。
下面将介绍FFT的DSP实现步骤。
第一步是将输入信号分解为偶数位和奇数位部分。
即将输入信号的下标为偶数和奇数的采样点分为两个序列。
第二步是对这两个序列分别进行FFT变换。
对于每个序列,不断递归地将其分解为更小的序列进行FFT变换。
第三步是将两个FFT变换的结果结合起来。
通过将奇数位序列的结果乘以旋转因子(Wn)与偶数位序列的结果相加,得到FFT的结果。
第四步是重复第二和第三步,直到最后得到完整的FFT结果。
在DSP实现FFT时,需要注意以下一些优化技巧。
首先是采用位逆序(bit-reversal)算法。
位逆序算法对输入序列进行重新排列,使得后续计算可以利用FFT的特殊结构进行高效处理。
其次是使用查表法计算旋转因子。
旋转因子是FFT中的关键部分,计算量很大。
通过将旋转因子预先计算并存储在查找表中,可以大大提高计算效率。
另外,可以采用并行计算的方法,同时处理多个子序列,以进一步提高计算速度。
此外,在实际应用中,还需要注意处理FFT的边界条件和溢出问题,以及对频谱结果进行解释和处理。
综上所述,FFT在DSP中的实现需要考虑算法的效率和优化技巧。
通过采用递归分解、位逆序、查表法和并行计算等方法,可以实现高效的FFT计算。
在实际应用中,还需要注意处理边界条件和溢出问题,以及对频谱结果的处理和解释。
希望本文的介绍能帮助读者更好地理解和应用FFT在DSP中的实现。
DSP实现FFT的代码FFT(快速傅里叶变换)是一种用于高效计算离散傅里叶变换(DFT)的算法。
在数字信号处理(DSP)中,FFT常被用来进行频域分析、滤波和信号压缩等操作。
下面是一个使用C语言实现FFT的代码示例:```c#include <stdio.h>#include <math.h>//基于蝴蝶算法的FFT实现if (N <= 1) return;for (int i = 0; i < N / 2; i++)even[i] = x[2*i];odd[i] = x[2*i+1];}fft(even, N / 2);fft(odd, N / 2);for (int k = 0; k < N / 2; k++)x[k] = even[k] + t;x[k + N/2] = even[k] - t;}free(even);free(odd);//对输入信号进行FFT变换fft(x, N);//打印复数数组for (int i = 0; i < N; i++)printf("(%f,%f) ", creal(arr[i]), cimag(arr[i]));}printf("\n");int maiint N = 8; // 信号长度printf("原始信号为:\n");fft_transform(x, N);printf("FFT变换后的结果为:\n");return 0;```在这个代码示例中,我们首先定义了一个基于蝴蝶算法的FFT实现函数,然后使用该函数对输入信号进行傅里叶变换。
最后,我们通过打印的方式输出了原始信号和经过FFT变换后的结果。
需要注意的是,FFT是一个复杂的算法,需要理解较多的数学知识和算法原理。
在实际应用中,可以使用现成的DSP库或者软件工具来进行FFT计算,以提高效率和准确性。
调用DSP库函数实现FFT的运算傅里叶变换(Fourier Transform)是一种将信号从时域(时间域)转换到频域(频率域)的数学运算。
傅里叶变换可以将信号分解为不同频率的成分,使得信号在频域中的特征更容易识别和分析。
在计算机领域,为了实现傅里叶变换,通常会使用一种叫做FFT(Fast Fourier Transform)的算法。
FFT算法是一种高效的计算傅里叶变换的方法,能够显著提升计算速度。
为了调用DSP库函数实现FFT的运算,我们可以利用MATLAB、Python等常用的数学工具库。
这些库已经包含了对FFT的实现,只需调用相应的函数即可完成FFT运算。
以下是具体的实现过程和相关代码示例。
1.MATLAB实现FFT运算:MATLAB是一种常用的科学计算和数据分析软件,内置了对信号处理和傅里叶变换的支持。
要使用MATLAB进行FFT运算,我们只需调用fft(函数。
```matlab%生成输入信号t=0:0.1:10;%时间范围f=2;%信号频率x = sin(2*pi*f*t); % 输入信号为正弦波%进行FFT运算X = fft(x); % 对输入信号x进行FFT%绘制频谱图frequencies = (0:length(X)-1)*(1/(t(2)-t(1)))/length(X); % 计算频率范围plot(frequencies, abs(X)); % 绘制频谱图title('FFT Spectrum'); % 图标题```以上代码首先生成了一个简单的输入信号x,接着调用fft(函数对x 进行FFT运算。
最后通过plot(函数绘制了频谱图。
运行以上代码,我们可以得到信号x在频域中的频谱图。
2. Python实现FFT运算:Python是一种功能强大的编程语言,它有着众多优秀的科学计算库和信号处理库,如NumPy和SciPy。
这些库提供了对FFT的底层封装,可以非常方便地实现FFT运算。
FFT 算法的DSP 实现对于离散傅里叶变换(DFT)的数字计算,FFT是一种有效的方法。
一般假定输入序列是复数。
当实际输入是实数时,利用对称性质可以使计算DFT 非常有效。
一个优化的实数FFT算法是一个组合以后的算法。
原始的2N个点的实输入序列组合成一个N 点的复序列,之后对复序列进行N 点的FFT 运算,最后再由N 点的复数输出拆散成2N点的复数序列,这 2 N点的复数序列与原始的2N点的实数输入序列的DFT输出一致。
使用这种方法,在组合输入和拆散输出的操作中,FFT 运算量减半。
这样利用实数FFT 算法来计算实输入序列的DFT的速度几乎是一般FFT算法的两倍。
下面用这种方法来实现一个256 点实数FFT(2N=256 )运算。
1. 实数FFT 运算序列的存储分配如何利用有限的DSP 系统资源,合理的安排好算法使用的存储器是一个比较重要的问题。
本文中,程序代码安排在0x3000 开始的存储器中,其中0x3000~0x3080 存放中断向量表,FFT程序使用的正弦表和余弦表数据(.data段)安排在OxcOO开始的地方,变量(.bss段定义)存放在0x80 开始的地址中。
另外,本文中256 点实数FFT 程序的数据缓冲位Ox23OO~Ox23ff , FFT 变换后功率谱的计算结果存放在Ox22OO~Ox22ff 中。
连续定位.cmd 文件程序如下:MEMORY {PAGE O: IPROG: origin = Ox3O8O,len=Ox1F8OVECT: lorigin=Ox3OOO,len=Ox8OEPROG: origin=Ox38OOO,len=Ox8OOOPAGE 1:USERREGS: origin=Ox6O,len=Ox1cBIOSREGS: origin=Ox7c,len=Ox4IDATA: origin=Ox8O,len=OxB8O}SECTIONS{EDATA: origin=OxCOO,len=Ox14OO{.vectors: { } > VECT PAGE O.sysregs:.trcinit:.gblinit: { } > BIOSREGS PAGE 1 { } > IPROG PAGE O { } > IPROG PAGE O.bios:frt:{ } > IPROG PAGE O { } > IPROG PAGE O.text: { } > IPROG PAGE O.cinit: { } > IPROG PAGE O.pinit: { } > IPROG PAGE O.sysinit: { } > IPROG PAGE O.data: .bss: .far:.const: { } > EDATA PAGE 1 { } > IDATA PAGE 1 { } > IDATA PAGE 1 { } > IDATA PAGE 1.switch: { } > IDATA PAGE 1 .sysmem: { } > IDATA PAGE1•cio:{ } > IDATA PAGE1.MEM$obj: { } > IDATA PAGE1.sysheap: { } > IDATA PAGE1}2.基2实数FFT运算的算法该算法主要分为以下四步进行:1)输入数据的组合和位排序首先,原始输入的2N=256个点的实数序列复制放到标记有“ d_input_addr "的相邻单元,当成N=128点的复数序列d[n],其中奇数地址是d[n]实部,偶数地址是d[n]的虚部,这个过程叫做组合(n为序列变量,N为常量)。

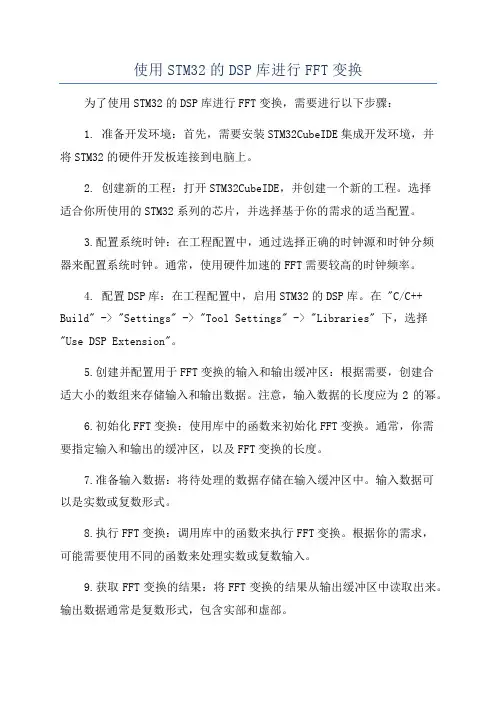

使用STM32的DSP库进行FFT变换为了使用STM32的DSP库进行FFT变换,需要进行以下步骤:1. 准备开发环境:首先,需要安装STM32CubeIDE集成开发环境,并将STM32的硬件开发板连接到电脑上。
2. 创建新的工程:打开STM32CubeIDE,并创建一个新的工程。
选择适合你所使用的STM32系列的芯片,并选择基于你的需求的适当配置。
3.配置系统时钟:在工程配置中,通过选择正确的时钟源和时钟分频器来配置系统时钟。
通常,使用硬件加速的FFT需要较高的时钟频率。
4. 配置DSP库:在工程配置中,启用STM32的DSP库。
在 "C/C++ Build" -> "Settings" -> "Tool Settings" -> "Libraries" 下,选择"Use DSP Extension"。
5.创建并配置用于FFT变换的输入和输出缓冲区:根据需要,创建合适大小的数组来存储输入和输出数据。
注意,输入数据的长度应为2的幂。
6.初始化FFT变换:使用库中的函数来初始化FFT变换。
通常,你需要指定输入和输出的缓冲区,以及FFT变换的长度。
7.准备输入数据:将待处理的数据存储在输入缓冲区中。
输入数据可以是实数或复数形式。
8.执行FFT变换:调用库中的函数来执行FFT变换。
根据你的需求,可能需要使用不同的函数来处理实数或复数输入。
9.获取FFT变换的结果:将FFT变换的结果从输出缓冲区中读取出来。
输出数据通常是复数形式,包含实部和虚部。
10.进一步处理FFT结果:如果需要,你可以对FFT变换的结果进行进一步的处理,例如计算频率谱或求取能量密度。
11.使用FFT结果:根据你的需求,使用FFT结果来分析信号或执行其他操作。
• 43•快速傅里叶变换(FFT )采用时间抽取或频率抽取方式大大提高了傅里叶变换的运算效率。
但在旋转变压器解码和电能质量分析等应用领域,由于信号采样率很高,同时这些应用中FFT 算法的运算量很大,在DSP 芯片中很难实现实时处理。
本文介绍一种采用TMS320F28335DSP 实现高速信号采集并实时进行FFT 运算的方法,为基于FFT 的大运算量算法的实时应用提供一种解决方案。
1 系统构成以采用DSP 解码的旋转变压器解码系统为例,其系统结构框图如图1所示。
从图1可以看出,旋转变压器的三路信号V c 、V s 和V e 通过信号调理电路转换为满足DSP 内置AD 端口需要的电压信号V 1~V 3。
图1 旋转变压器解码系统框图一般上述三路信号的频率为5KHz ~10KHz ,需要AD 的采样频率为50KHz ~200KHz 。
以10KHz 信号频率和100KHz 采样频率为例,若在分析数据过程中截取10周期数据,则待分析信号的时长为0.1ms 。
在上述条件下,若要做到实时运算,则芯片要在0.1ms 内要处理完数据采样、算法运算和其他数据通信等事务。
如果每次数据采样都需要CPU 参与,而FFT 没有高效算法的情况下,一般的DSP 芯片很难做到实时性。
TI 公司的TMS320F28335DSP 芯片设计了直接存储器访问技术(DMA ),AD 采样的数据直接传送到指定的数据缓冲区,不需要CPU 在每个采样周期都参与数据传输,只需在完成一定量的数据采集后,才通过中断通知CPU 执行相关操作。
另外,该芯片的软件开发资源非常丰富,包括开发环境CCS 和资源包controlSUITE ,为高数据采样率和大运算量的实时应用提供了支持。
2 TMS320F28335的DMA技术2.1 DMA工作原理DMA 提供了外设和存储器之间的一种直接硬件传输数据的方式,可以大大减少CPU 的开销。
为了简要描述DMA 的工作原理,以ADC 采样结果传输到RAM 的过程为例,描述TMS320F28335的DMA 如何直接将AD 采样的数据传输到指定的RAM 中。
DSP中的定点FFT运算注意事项发布: 2009-5-15 19:16 | 作者: hnrain | 查看: 32次在DSP运算中,经常需要把输入时域信号在频域进行处理之后,再还原为时域信号,这样就需要进行FFT和IFFT运算:x(n) ->FFT-> X(f) -> 频域处理-> Y(f) -> IFFT -> y(n)而一般的DSP芯片只支持整数运算,也就是说只能进行定点小数计算。
N点FFT计算出0… N-1,N个复数:0,A,N/2,A*,A为(N/2-1)个复数,A*为A的共轭复数。
FFT的公式为:NX(k) = sum x(n)*exp(-j*2*pi*(k-1)*(n-1)/N)、1 < = k < = N.n = 1IFFT的公式为:Nx(n) = (1/N) sum X(k)*exp( j*2*pi*(k-1)*(n-1)/N)、1 < = n < = N.k = 1假设我们对ADC转换器转换的数字信号进行FFT运算,若输入数据为16bit的短整型数,我们可以把它看作Q15的从-1到1之间的小数。
根据FFT的公式我们可以知道,FFT变换之后的结果将超出这个范围。
例如在matlab中输入fft(sin([1:8]*0.5)),可以看到结果:2.8597,-0.8019 -3.0216i,0.4312 - 0.8301i,0.5638 - 0.3251i,0.5895,0.5638 + 0.3251i,0.4312 + 0.8301i,-0.8019 + 3.0216i实际上,FFT变换之后的数据的范围在-N到N之间,N为FFT的点数。
为了正确地表达-N到N之间的数值,输出数据的Q值将变小,例如若N=1024,输入数据为Q15的话,那么输出数据则必须为Q5才能够确保结果不会溢出。
这样的结果将丢失很多信息,以至于IFFT无法还原为原来的数据。
基于DSP的FFT实现基于数字信号处理(DSP)的快速傅里叶变换(FFT)是一种高效的信号处理算法,可以将时域信号转换为频域信号。
FFT广泛应用于音频处理、图像处理、通信系统等领域。
FFT算法的核心思想是将N个采样点的离散信号转化为具有N个频域分量的频谱信号。
它通过分治思想,将原始信号分解为两个较小的子问题,并连续进行分解,直到问题规模减小到可以直接求解的程度。
FFT算法的基本步骤如下:1.将N个采样点按照时间顺序排列,作为输入信号。
2.如果N为奇数,将输入信号补零为N+1个点。
3.将输入信号拆分为两个子问题,每个子问题的规模为N/24.对每个子问题递归地应用FFT算法,得到子问题的频域分量。
5.组合子问题的频域分量,得到原始信号的频谱。
6.对频谱进行后处理,如频谱幅值计算、频率估计等。
FFT算法通过递归实现,其中最重要的步骤是蝶形运算。
蝶形运算是FFT算法的核心操作,通过对复数运算的重复应用,将输入信号转换为频域分量。
FFT算法的性能优于传统的傅里叶变换算法,这得益于其时间复杂度的优化。
传统的傅里叶变换算法的时间复杂度为O(N^2),而FFT算法通过分治思想,将时间复杂度优化为O(NlogN)。
这使得FFT算法在大规模信号处理中具有巨大的优势。
在实际应用中,FFT算法可以通过硬件加速来进一步提高性能。
现代DSP芯片内置了专门的FFT硬件,可以实现FFT算法的加速计算。
这些硬件加速器通过并行计算、流水线操作等技术,大幅提升了FFT算法的运行速度。
除了FFT算法之外,还有一些改进的算法可用于实现高效的傅里叶变换。
例如快速哈特利变换(FHT)算法、快速余弦变换(DCT)算法等。
这些算法在一些特定的应用场景下,具有更高的性能和更低的复杂度。
总之,基于DSP的FFT实现是一种高效的信号处理算法,广泛应用于各个领域。
它通过分治思想和蝶形运算,将时域信号转化为频域信号,实现了信号处理的高速计算和高质量结果。
FFT的DSP实现FFT (Fast Fourier Transform) 是一种高效的算法,用于将时域上的信号转换为频域上的信号。
它在数字信号处理 (DSP) 领域具有广泛的应用。
下面将介绍FFT的DSP实现。
FFT算法的核心思想是将一个N点的离散时间序列转换为N点的离散频率序列。
在DSP实现中,我们通常使用基于蝶形算法的快速傅立叶变换(Fast Fourier Transform) 算法。
该算法有效地利用了傅立叶变换的对称性和周期性,通过分治的思想将复杂的计算任务划分为简单的计算。
DSP实现FFT的过程可以分为以下几个步骤:1.首先,我们需要将输入信号划分为N个离散时间序列的片段。
通常情况下,我们选择2的幂作为片段的长度,这样可以更有效地计算FFT。
2.对每个片段进行预处理。
这包括对输入信号进行加窗,以减小频谱泄漏和噪声的影响。
3.利用蝶形算法实现FFT。
FFT算法通过递归地将输入序列分解为两个较短的序列,并通过对这些序列进行运算得到频域上的结果。
该算法在每一级上使用蝶形运算单元来计算两个复数的乘积,并进行加法和减法运算。
4.对FFT的结果进行后处理。
这包括计算频谱的幅度和相位信息,并进行进一步的处理,如频谱平滑和滤波等。
在DSP中,FFT通常通过硬件和软件两种实现方式。
硬件实现通常采用专用的DSP芯片或FPGA来加速计算,可以在实时处理中提供快速的计算速度。
而软件实现则是利用通用的硬件平台(如计算机)和相应的算法来进行FFT计算。
软件实现相对灵活,适用于单片机和嵌入式系统等资源受限的环境。
对于软件实现FFT的DSP,还需要考虑实现的效率和优化。
一般来说,以下几个方面是需要注意的:1.选择合适的FFT长度。
FFT的计算复杂度与其长度呈线性关系。
选择合适的FFT长度可以在提供足够精度的前提下减少计算量。
2.应用快速傅立叶变换的性质。
FFT具有对称性和周期性,可以通过这些性质进行优化。
例如,可以利用对称性减少计算量,并通过周期性进行数据重用。
TMS320F28335调⽤DSP函数库实现复数的FFT的⽅法在数字信号处理中,FFT变换是经常使⽤到的,在DSP中⾃⼰编写的FFT变换函数通常会存在计算效率太慢的问题,有时需要调⽤DSP函数库⾃带的变换函数。
但是,DSP在对FFT运算效率优化的同时,对于函数的调⽤⽅式也就有了⽐较多的要求,下⾯结合⾃⼰的调试经验做⼀下简单的介绍。
1、准备⼯作DSP的数字信号处理的⼀系列函数都在C28x_FPU_Lib.lib库中,因此,⾸先需要在CCS的⼯程⽂件中连接此库:在⼯程设置中C2000 Linker——file search path中添加该库和路径。
并在主程序中包含下⾯头⽂件:#include"FPU.h"。
2、结构体介绍FFT函数的输⼊为⼀个结构体,该结构体的定义⽅式如下:typedef struct{ float32 *InPtr;float32 *OutPtr;float32 *CoefPtr;float32 *CurrentInPtr;float32 *CurrentOutPtr;Uint16 Stages;Uint16 FFTSize;} CFFT_F32_STRUCT;其中InPtr为输⼊数组指针,假设你的CFFT的采样点1024个点,那么你的输⼊数组为inputdata[2*FFTSize],长度为2048是因为输⼊数据为复数,实部和虚部需要分开进⾏存储的,所以输⼊数组的长度为2*FFTSize.其中实部和虚部的存储⽅式为inputdata[0]存储你第⼀点的实部,inputdata[1]存储第⼀点的虚部,接着依次向下inputdata[2]存储第⼆个点的实部,inputdata[3]第⼆个点的虚部。
OutPtr为指向输出数组的指针,输出数组的⼤⼩也为2*FFTSize,存储⽅式同样的outputdata[0]。
CoefPtr,为指向转化因⼦数组的指针,长度为FFTSize,决定傅⾥叶转化因⼦的只有傅⾥叶变换的阶数。
使用STM32_的DSP库进行FFT变换说明及例程嗨!欢迎使用STM32的DSP库进行FFT变换。
下面我将为你提供一些说明并给出一个例程。
1.DSP库简介:DSP(Digital Signal Processing)库是 STM32 提供的一个软件库,用于精确和高效地进行数字信号处理。
它包含了许多算法和函数,其中包括 FFT(Fast Fourier Transform)变换。
2.FFT变换简介:FFT 是一种将时域信号转换为频域信号的算法。
它可以用于许多应用,例如音频处理、图像处理和电力系统等。
FFT 算法使用快速 Fourier 变换技术,可以将 N 点的离散时间序列转换为 N/2 个频率分量。
3.DSP库中的FFT函数:DSP 库中提供了几种不同的 FFT 函数,例如 arm_rfft_fast_f32(、arm_rfft_q15( 和 arm_cfft_f32(等。
你可以根据具体的需求选择适合的函数。
这些函数接受输入数组和输出数组,然后将输入信号转换为频域信号。
4.配置FFT函数:在使用FFT函数之前,需要对其进行适当的配置。
具体的配置步骤包括:-设置对齐方式:使用__ALIGN4关键字来确保输入和输出数组的地址对齐到4字节边界,以提高访问速度。
- 初始化状态变量:使用 arm_rfft_fast_init_f32( 或arm_rfft_init_f32( 函数来初始化 FFT 状态变量。
- 设置 FFT 配置:使用 arm_rfft_set_config_f32( 或arm_rfft_set_config_q15( 函数来设置 FFT 的配置参数。
5.示例代码:下面是一个使用STM32DSP库进行FFT变换的示例代码:```c#include "stm32f4xx.h"#include "arm_math.h"#define FFT_SIZE 1024float32_t input[FFT_SIZE];float32_t output[FFT_SIZE/2];int main(void)//初始化输入数据for(int i = 0; i < FFT_SIZE; i++)input[i] = 0; // 假设输入数据为零}//配置FFT函数arm_rfft_fast_init_f32(&S, FFT_SIZE);//执行FFT变换arm_rfft_fast_f32(&S, input, output, 0);//处理FFT的输出数据//...while(1)//运行其他代码//...}```在上面的代码中,我们首先定义了一个大小为 FFT_SIZE 的输入数组input 和一个大小为 FFT_SIZE/2 的输出数组 output。
