全自动臂式电子血压计
2.1标识要求
应符合 YY 0670-2008《无创自动测量血压计》中 4.2 标识的要求
2.2寿命
经过至少 10000 次满量程循环以后，仍应满足标准的安全要求和性能要求。满量程循环是指压力从 2.67kPa（20mmHg）或更低升高到最大压力值，再降到 2.67kPa（20mmHg）或更低。
2.3安全要求
2.3.1最大袖带压
应提供一种限制压力的措施以保证袖带压绝不会超过 40kPa（300mmHg）。另外，应保证袖带压处在 2kPa（15mmHg）以上的时间不超过 3min。
2.3.2泄气
在充气系统阀门全开快速放气的情况下，压力从 34.67kPa（260mmHg）下降到 2kPa （15mmHg）的时间不应超过 10s。
2.4性能要求
2.4.1量程：
量程至少为 0kPa（0mmHg）到 34.67kPa（260mmHg）。
2.4.2分辨率
显示分辨率应为 0.133kPa（1mmHg）2.4.3血压计重复性要求
在静态连续低压状态下测量，在刻度范围内每一点重复测量的读数之间，相差应不大于
0.533kPa(4mmHg)。所有读数应符合 2.4.4 中的要求，
2.4.4压力传感器准确性
无论升压还是降压，在量程中的任何测量点上，袖带内压力测量的最大误差应是± 0.4 kPa (±3 mmHg)。
注：如果设备提供了零点或范围调节装置，那么应在设备上提供关于正确使用和验证的说
明标识.如果设备具有自动校零功能，那么设备应在需要时自动回到零点，而且在无操
作人员干涉的情况下应符合本准确性要求。
2.4.5系统整体的有效性
应提供针对自动血压测量准确性的临床评估报告，临床评估方案参见 YY 0670-2008《无
创自动测量血压计》第 G.1 章（听诊法）或第 G.2 章（有创法），在这个临床过程中确
保被评估系统的整体性能的评价方法符合第 G. 1 章（听诊法)或第 G. 2 章（有创法）的要求，而且符合 2.1 中的标识要求，并确保整个系统在上述临床评价的统计结论应满足: 1）按 G.1.1 的方法，达到平均差不超过±0.67 kPa(士 5 mmHg)，标准偏差不超过 1. 067 kPa (8mmHg);
2）按G.1.2 的方法，达到表 G.1 的要求。
详细方法和要求,请参见参见 YY 0670-2008《无创自动测量血压计》附录 G。
2.5自动气阀的要求
2.5.1充气源
除非另有声明，通常情况下,充气源应能在 10s 内提供足够的空气使得 200 cm3(12 立方
英寸）的容器内的压力达到 40kPa(300mmHg)。
注：加压时进行血压测量的血压计不适用。
2.5.2漏气
阀门关闭时，在初始压力分别为 33.33 kPa(250 mmHg)、20kPa(150 mmHg)和 6.67 kPa(50 mmHg)状态下，一个容积不超过 200 cm3 容器内的最大压降，在 10s 内应不超过 0.267
kPa(2mmHg)。
2.5.3气阀/袖带放气率
气阀应是可调节的，能按满足 2.4.4、2.4.5 的要求控制和维持一定的降压速率。
2.5.4泄气
充满气体的系统在阀门全开时的快速放气，从压力 34.67kPa（260mmHg）下降到 2kPa （15mmHg）的时间不应超过 10s。
2.6带气囊的袖带的要求
2.6.1尺寸
袖带气囊的长度建议大约为袖带覆盖肢体周长的 0.8 倍，袖带气囊的宽度建议最好是长度的一半。
2.6.2耐压力
一体化气囊、袖带及整个管路应能承受袖带预期使用的最大压力。
2.6.3袖带接口/结构
在经过 1000 次开合循环和 10000 次40kPa(300 mmHg)的压力循环后，袖带和一体化气囊的闭合和密封性仍应完好到足以满足本标准的其他要求。
2.7系统漏气
血压计整个系统的漏气造成压力下降的速率不应大于 0.133kPa/s(1mmHg/s)。
2.8脉率测量范围及精度
脉率测量范围为 40bpm～200bpm,误差应为±5%。
2.9脉率分辨率
显示分辨率为 1 次/min。
2.10环境要求
设备贮存温度：-20℃?+ 55℃。贮存温度应在外包装箱和使用说明书上予以说明。
环境要求，气候环境除按 3.1 中的工作条件和按上述的贮存温度外，应符合 GB/T 14710 气候环境 II 组和机械环境 II 组的要求。
2.11电气安全性
设备应满足 GB9706.1-2007 中规定的要求。
2.12环境试验
产品应符合 GB/T14710-2009 中气候环境试验 II 组，机械环境试验 II 组及表 2 的要求。
环境试验、运输试验、电源电压适应能力试验应分别符合 GB/T14710-2009 中4 章、5 章的规定。
表（二）环境试验项目、试验要求及检测项目
2.13GPRS/CDMA 功能
测试数据通过 GPRS/CDMA 上传到服务器，通过后台服务，将数据传送到对应设备中。
2.14蓝牙连接功能
蓝牙连接功能，测试数据通过蓝牙传送到其他带蓝牙的便携设备。
2.15电磁兼容性
YY 0505-2012《医用电气设备第 1-2 部分：安全通用要求并列标准：电磁兼容要求和试验》和 YY0670-2008《无创自动测量血压计》（第 4.11 条款）。
电子血压计 适用范围：适用于成人无创血压和脉搏的测量。 1.1.2型号列表及区别 表1型号列表及区别
1.1.3基本参数 表2 2.1 正常工作条件 a)环境温度：5℃～40℃；
b)相对湿度：15%～80%； c）大气压力：860hPa～1060hPa； d）电源条件：DC6V（干电池4节）； 2.2 外观 2.2.1 血压计外观应平整光滑，表面不得有锋棱、毛刺、凹凸缺 陷。 2.2.2 血压计各部件连接应可靠，按键活动应自如，无卡键和影响 操作现象。显示数字应清晰可辨，不存在缺划断划现象。 2.3 量程（测量范围） 2.3.1 血压计压力测量范围满足0kPa～37.3kPa（0 mmHg～ 280mmHg）。 2.3.2 血压计脉搏数测量范围满足（30-160）次/分。 2.4 分辨率 2.4.1 显示血压值时：千帕斯卡为0.1 kPa ；毫米汞柱为1 mmHg。 2.4.2 显示脉搏数时：1次/分。 2.5 测量误差 2.5.1 压力传感器准确性 无论采用升压测量法还是降压测量法，在量程中的任何测量点上，袖带内压力测量的最大误差应是±0.4 kPa（±3mmHg）。 2.5.2 脉搏数误差 脉搏数误差±5%以内。 2.6 可重复性
在静态连续低压状态下测量，在刻度范围内每一点重复测量的读数之间，相差应不大于0.533 kPa（4mmHg）.所有读数应符合压力传感器准确性中的要求。 2.7 漏气 血压计整个系统应有良好的气密性：血压计整个系统漏气造成的压力下降的速率不应大于0.133kPa/s（1mmHg/s）。 2.8 泄气 测量过程中按下电源开关按钮以及突然断电，系统应能立刻排气；测量时血压计加压值大于37.3kPa（280 mmHg）时，应能立即自动快速排气；压力从 34.67kPa（260mmHg）下降到2.0kPa（15mmHg）的时间不应超过10秒。2.9 气阀 2.9.1 阀门关闭时，在初始压差分别为3 3.33kPa（250mmHg）、 20kPa(150mmHg)和6.67kPa(50mmHg)状态下，一个容积不超过 200cm3容器内的最大压降，在10s内应不超过0.267kPa （2mmHg）。 2.9.2 充满气体的系统在阀门完全开放时的快速放气，压力从 34.67kPa(260mmHg)下降到2.0kPa(15mmHg)的时间不应超过 10s。 2.10 袖带和气囊 2.10.1 尺寸 袖带长度应大于34cm，气囊尺寸应满足：长度200mm以上；宽度 120mm以上。
关于按键功能 在电子血压计上的操作可以通过按键完成。以下列出各按键： ●【ON/OFF】开关机按键。长按时开机或关机 ●【START/STOP】按下此键，仪器开始为袖带充气，进行血压测量。 在测量过程中，按下此键可以中止测量并放气。 ●左边按键【USER】用于用户切换 中间按键【SETUP】用于年、月、日和时间设置 右边按键【MEMORY】用于用户数据回顾 ●上下按键，分别执行向上或向下移动光标，更改数值及切换 状态的功能。 电子血压计外部接口 注意 在拆下NIBP袖带导气管时，请拿着导气管前部的导气管插头拔出。 ①电子血压计袖带插孔 左侧面 仪器右侧是USB插座和AC稳压电源插孔。 ①USB插座
②AC稳压电源插孔 右侧面
装入干电池/AC 稳压电源的使用方法 本产品既可以使用干电池又可以使用AC 稳压电源 ① ② 装入干电池 ③ ① 将电池盒盖沿箭头方向卸下 ② 将5号干电池按 极装入 ③ 将电池盒盖滑动关上 图标 “”：表示电池电量即将耗尽。 请同时更换4节新电池（相同种类）。 更换电池时请关闭本体电源。 使用后的电池的废弃方法请参照城市有关环境保护规定进行处理 AC 稳压电源的使用方法 ① 连接血压计与AC 稳压电源 请将AC 稳压电源的插头插入血压计本体右侧面的AC 稳压电源插孔 ② 请将AC 稳压电源的电源插头插入AC220V 插座 注意 切断电源时，先切断电源插座与稳压电源，再切断稳压电源与血压计 请务必使用专用AC 稳压电源（型号： ） 注意 当稳压电源与干电池同时使用时，不消耗干电池电量 ● 稳压电源与干电池切换时请在关机状态下进行，否则会使仪器因断电关机
臂式电子血压计使用方法 使用方法 （一）装入电池或外接电源 ●请务必使用碱性电池或DC6V 800mA以上的电源适配器。 1血压计翻过来,按箭头所指方向卸下电池盖。 2确认电池的极后，装入AA（5号）碱性电池4节。 注：血压计第一次装上电池或外接电源时，液晶屏全显约1秒，并伴有“嘀”声3盖上电池盖，直至听见“咔哒”声。 更换电池出现以下情况时请更换电池 ●测量过程中出现标记显示时。 ●按下“ON/OFF 开/关”键，液晶屏无任何显示。 【电池寿命】 ●使用一组新的LR6 AA碱性电池，约可进行300次测量。（环境温度22℃，加压180mmHg，手臂周长17cm时)●如果环境温度较低，则会缩短电池寿命。 ●碱性电池如果被充电、正负极置入不当、短路、与使用过的电池或不同种类的电池混用、投入火中等，都可能造成漏液或爆炸。请勿分解电池。若长时间不使用本血压计时，应从血压计中取出电池。 ●废弃电池请勿乱扔，注意回收。 （二）臂带之绑法
1将臂带卷绑在裸露的手臂上,胶管的出口应与手掌面的小手指 对齐. 2扎牢臂带后,请勿将衣服带入臂带,否则会影响测量精度. (※臂带不能捆綁太紧,也不能太松,能放进一根手指最为合适). 3 测量时姿势是将胳膊肘放在桌子上.手心向上,身体放松,将臂带与心脏高度保持一致. ※如不将臂带正确绑好,位置放置正確,可能无法测得正确血压. 测量 ●测量时请在身体放松的状态下进行测量,并不可抽烟、深呼吸、说话及蠕动,否则将影响测量结果。 1 单位转换：血压值单位KPa/mmHg转换(开机默认单位为mmHg) ●长按ON/OFF开/关键5秒 ●根据需要，当显示KPa时松开ON/OFF开/关键，此时所有测量数据为KPa单位；●同理，当显示mmHg时松开ON/OFF开/关键，此时所有测量数据为mmHg单位。
便携式血压计的设计 摘要 现代社会的迅速发展，导致环境日益恶化，不健康的生活习性与不科学的饮食习惯，导致人类疾病越来越多的出现。其中，有着人类第一无形杀手称号的高血压病，已逐渐上升到人类疾病危害排行榜的前几名，长期危害着人体健康，让饱受高血压折磨的患者痛不欲生。如何便捷有效地测量与监控高血压，从而有效预防与治疗高血压，成为人们对抗高血压病的首要问题。于是，设计一台便捷的测量血压的装置，成为重中之重。 家用电子血压计，主要是用于家庭。家庭医疗保健已成为现代人的医疗保健时尚。过去人们测量血压必须到医院才行，而今只要拥有了家用电子血压计，坐在家里便可随时监测血压的变化，如发现血压异常便可及时去医院治疗，起到了预防脑出血、心功能衰竭等疾病猝发的作用。本文将详细介绍我们设计的智能型血压测量装置。
关键词：ASDX 001；AT89C51；液晶显示；压力测量。
THE DESIGN OF PORTABLE BLOOD PRESSURE MONITOR ABSRACT The rapid development of modern society, leading to deteriorating environment, unhealthy living increasing number of diseases. Which , and to the top ranks of disease, a long-term pain. How convenient and effective measurement and monitoring , and thus effective prevention and treatment of , a confrontation is the most important issue. Therefore, design a convenient measurement of blood pressure devices, of our intelligent blood pressure measuring devices. Home Blood Pressure Monitor, mainly for the past people be at any time, such as abnormal blood pressure can be found in time to the plays a cerebral 脉宽调变）方式控制，MCU将依据压力值之泄气变化调整泄气速率在规格范围内。C11与C12做为稳定电源与滤波作用，减少PWM控制避免电源变动造成电压不稳。
电子血压计使用说 明书四
关于按键功能 在电子血压计上的操作能够经过按键完成。以下列出各按键: ●【ON/OFF】开关机按键。长按时开机或关机 ●【START/STOP】按下此键, 仪器开始为袖带充气, 进行 血压测量。 在测量过程中, 按下此键能够中止测量并放气。 ●左边按键【USER】用于用户切换 中间按键【SETUP】用于年、月、日和时间设置 右边按键【MEMORY】用于用户数据回顾 ●上下按键, 分别执行向上或向下移动光标, 更改数值 及切换 状态的功能。 电子血压计外部接口 注意 在拆下NIBP袖带导气管时, 请拿着导气管前部的导气管插头拔出。
①电子血压计袖带插孔 左侧面 仪器右侧是USB插座和AC稳压电源插孔。 ① USB插座 ② AC稳压电源插孔 右侧面
装入干电池/AC稳压电源的使用方法 本产品既能够使用干电池又能够使用AC稳压电源 装入干电池 ①将电池盒盖沿箭头方向卸下 ②将5号干电池按极装入 ③将电池盒盖滑动关上 图标””: 表示电池电量即将耗尽。 请同时更换4节新电池( 相同种类) 。 更换电池时请关闭本体电源。 使用后的电池的废弃方法请参照城市有关环境保护规定进行处理AC稳压电源的使用方法 ①连接血压计与AC稳压电源 请将AC稳压电源的插头插入血压计本体右侧面的AC稳压电源插孔
②请将AC稳压电源的电源插头插入AC220V插座 注意 切断电源时, 先切断电源插座与稳压电源, 再切断稳压电源与血压计 请务必使用专用AC稳压电源( 型号: ) 注意 当稳压电源与干电池同时使用时, 不消耗干电池电量 ●稳压电源与干电池切换时请在关机状态下进行, 否则会使仪器 因断电关机 设定日期和时间 接通电源按开机键开机后, 需设置日期和时间 本血压计可自动存储测量结果及日期和时间 ●干电池能量耗尽, 或卸下电池等时, 计时停止。 此时, 请重新设定日期和时间 本血压计可自动记忆3位用户, 每位用户99组测量值, 并能将测量的结果经过USB传到PC机软件, 进行数据回放处理等。对日期和时间进行正确的设定, 则会存储正确的测量日期和时间。否则不能记忆正确的测量日期和时间。 注意若要正确使用数据上传功能: 1.当首次接通血压计电源时, 按开机键开机后
臂式电子血压计 适用范围：该产品以示波法测量成人舒张压、收缩压、脉搏，其数值供诊断参考。 1. 产品型号及其划分说明 1.1 产品型号：LY-701D、LY-702D、LY-703D、LY-706D、LY-706D-1、LY-708D。 1.2 型号标记 1.3 结构组成 血压计由主机（气泵、压力传感器、放气阀、电池供应电路、按键控制电路、显示模 块、CPU控制模块、嵌入式软件）和袖带以及电源适配器（选配）组成。 1.4 型号分类 血压计型号分类见表1。 2.1 工作条件： a)环境温度：5℃～40℃； b)相对湿度: 15%～80%； c)大气压力：860hPa ～1060hPa;
d)电源电压：a)LY-701D、LY-702D、LY-703D 为 d.c 6V 5 号电 池 4 节（AA）。 b)LY-706D、LY-706D-1、LY-708D 为 d.c 6V 7 号电池 4 节 （AAA）。 c)适配器：输入交流电压100V～240V,频率50Hz,输出直流5V，1000mA 2.2 标识要求 2.2.1 设备标识 设备本身应显示以下供追溯和识别的标识: a) 适当的操作指示； b) 与本标准的精度要求相关的仪器性能参数。 2.2.2 外包装标识 外包装上至少应包括以下信息： a) 适用的臂围范围 b) 测量范围。 2.2.3 说明书 说明书上至少应包括以下内容： a) 完备的使用说明，包括对使用警告总结的章节，此章节 能在目录中被索引，且指导用户关注说明书中的相关章节； b) 介绍如何拆包、安装、使用前检查，获取帮助服务的渠道、 标准操作程序、常规维护、再校准及清洗频次的建议； c) 制造商或服务商的联系方式 d) 当有普通心律失常（比如说房早、室早及房颤等）出现时， 设备是否能达到声称的性能；
电子血压计工作原理和设计 2008-07-17 17:26:05 来源: 作者: 【大中小】浏览:1253次评论:3条系统框图如图1所示。系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。 图1 电子血压计原理图 单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC 采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。 硬件设计 1 MSP430FF449D单片机主控电路 本系统主控电路如图2所示，主要由MSP430F449芯片、JTAG接口电路、时钟发生电路、时钟输出电路、复位电路、PWM波输出电路、供电电路等组成。其
中JTAG用于下载和调试程序，PWM波输出电路用于控制气泵。当测量血压时，先充气至200mmHg高，再慢慢以每秒约下降5mmHg的速度放气。实现自动测量血压。 图2 电子血压计主控电路 2 血压传感电路 如图3所示，本电路采用BP01型压力传感器和运放MAX4472。BP01型压力传感器是为检测血压而专门设计的，主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内
部标定和温度补偿方式，提高了测量精度、稳定性和重复性，在全量程范围内，精度为±1%、零点失调不大于±300μV。MAX4472是MAXIM公司的一款集成了四个运算放大器的低功耗放大芯片。本系统中内部集成运放A接恒流源，为压力传感器提供恒定的电流，运放B和运放C，运放D组成差分输入、单端输出放大电路，直接输入ADC0监视血压直流分量。 图3 血压传感电路 3 滤波和放大电路 如图4所示，电路由滤波和放大两部分组成。其中MAX267是MAXIM公司出产的一个集成滤波器，可以构成低通、带通、高通、等多种方式，使用灵活，性能远远优于采用集成运放组成的滤波电路。
手臂式全自动电子血压计 2.性能指标 2.1外观与结构 2.1.1血压计的外观应整洁美观,表面色泽均匀,无明显划痕、破损、锋棱、毛刺及变形。 2.1.2血压计的配件应整洁美观,无破损、裂纹,相互连接可靠。 2.1.3血压计的控制和调节机构应动作可靠、灵活,紧固件无松动现象。 2.1.4血压计的文字和标记应清晰、准确、牢固。 2.2显示功能 a)无压力时，应指示在零位。 b)在显示过程中，不应有缺笔划现象。 c)血压计应用“kPa”或“mmHg”计量单位的形式进行显示。（适用于 RAK263、RAK269、RAK289T、RAK289L、RAK283L、RAK288L、RAK263L、RAK268L）。 血压计应可以设置时间、语音开关及计量单位。(适用于 RAK266、RAK268、RAK283、RAK286、RAK288、RAK289) d)显示屏上应能正常显示收缩压、舒张压和心率的测量数值。 2.3脉搏 血压计的脉搏测量范围不窄于（40～199）次/分，允差±5%；显示分辨率为 1 次/ 分。 2.4自动关机功能 2.4.1启动血压计，若无任何操作，血压计应能在 70S 内自动关机。(适用于 RAK263.RAK269、RAK289T、RAK289L、RAK283L、RAK288L、RAK263L、RAK268L) 2.4.2启动血压计，测量出结果后或者设定状态下，若无任何操作，血压计应能在 75S 内自动关机。(适用于 RAK266、RAK268、RAK283、RAK286、RAK288、RAK289) 2.5自动归零功能 血压计每次启动时，应能自动归零一次。 2.6记忆功能 血压计具有数据存储、数据回放的功能。

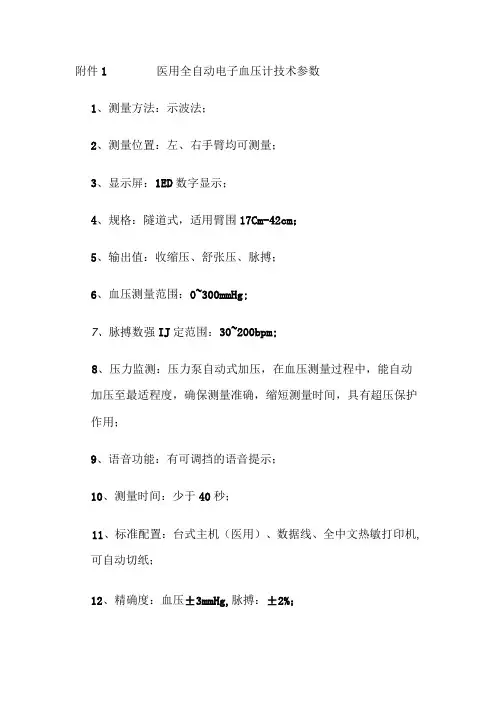

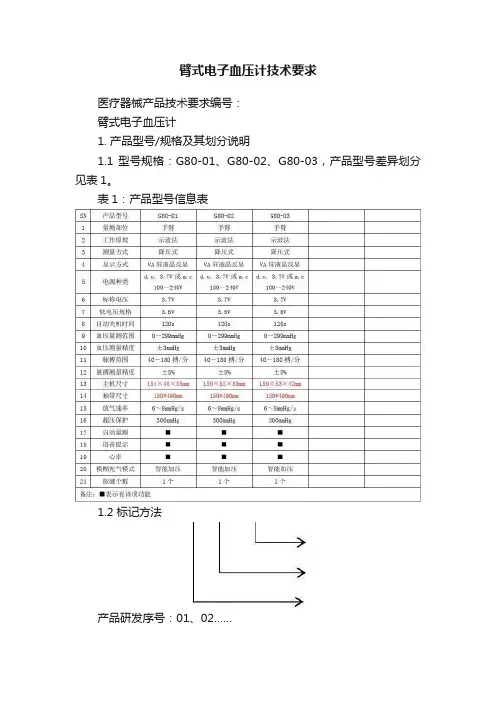

医疗器械产品技术要求编号： 臂式电子血压计 1. 产品型号/规格及其划分说明 1.1 型号规格：G80-01、G80-02、G80-03，产品型号差异划分见表1。 表1：产品型号信息表SN 产品型号G80-01 G80-02 G80-03 1 量测部位手臂手臂手臂 2 工作原理示波法示波法示波法 3 测量方式降压式降压式降压式 4 显示方式VA屏液晶反显VA屏液晶反显VA屏液晶反显 5 电源种类d.c. 3.7V或a.c 100～240V d.c. 3.7V或a.c 100～240V d.c. 3.7V或a.c 100～240V 6 标称电压 3.7V 3.7V 3.7V 7 低电压规格 3.6V 3.6V 3.6V 8 自动关机时间120s 120s 120s 9 血压量测范围0～299mmHg 0～299mmHg 0～299mmHg 10 血压测量精度±3mmHg±3mmHg±3mmHg 11 脉搏范围40～180搏/分40～180搏/分40～180搏/分 12 脉搏测量精度±5%±5% ±5% 13 主机尺寸154×48×35mm 150×52×38mm150×53×42mm 14 袖带尺寸150*490mm 150*490mm 150*490mm 15 放气速率6～8mmHg/s 6～8mmHg/s 6～8mmHg/s 16 超压保护300mmHg 300mmHg 300mmHg 17 自动量测■■■ 18 语音提示■■■ 19 心率■■■ 20 模糊充气模式智能加压智能加压智能加压 21 按键个数1个1个1个 备注：■表示有该项功能 1.2 标记方法 G80- □□ 产品研发序号：01、02…… 产品类型代号 GREEN首字母缩写 1.3 软件信息
