八年级物理知识要点（下）《电压 电阻》一、电压1、 电压是使电路中形成电流的原因，而电源是提供电压的装置．电源的电压越大，电路中的电流就越大，灯泡就越亮．2、 电压的符号是“U ”；电压的单位是 “伏（V ）”．电压常用的单位还有：“毫伏(mV)”、“微伏(μV)”、“千伏(kV)”，它们之间的换算关系是：1 kV ＝103 V 1 mV ＝10-3 V 1 μV ＝10-6 V ．3、 常见电压值：记住（1）.一节干电池的电压值1.5V 。
(2).人体安全电压值不高于36V 。
（3）.家庭电路的电压值220V 。
（4）蓄电池一个电压2V 。
4、 电压的大小可以用电压表来测量（1）.电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V ，分度值“0.1 V ”；使用“-”和“15”两个接线柱时，量程是0～15 V ，分度值“0.5 V ”．（2）. 电压表的使用规则：二要、一不、二看清．试触二要：电压表要并联在被测电路用电器（或电源）的两端；要使电流从电压表的“＋”接线柱流入，从电压表的“-”接线柱流出．一不：被测电压不能超过电压表的量程．二看清：读数时一要看清电压表所用的量程；二要看清每一小格所表示的数值．试触：试触的方法不仅可以选择电压表的量程，还可以判断电源的正负极；判断电压表正、负接线柱连接是否正确．二、探究串联电路中电压的规律［猜想或假设］：如图（右）. U= U 1＋U 2 ;（2）. U= U 1=U 2 ;（3）. U ＞U 2＞ U1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，像测电流那样分别测出A 结论：U= U 1＋U 2 ， 串联电路中的总电压等于各部分电路的电压之和．（串压两个分）［猜想或假设］：（1）U= U 1＋U 2 ;（2）U= U 1=U 2 ; （3）U ＞U 2＞ U 1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，结论：U= U 1=U 2 ， 并联电路中的总电压，等于各个支路两端的电压。
2020年中考物理复习实验专题三十二《探究电流与电压的关系》1.小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示。
电源电压不变，R 为定值电阻：(1)由于导体中的电流可能与导体两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持_____不变；变阻器的作用除了保护电路外，还起到_____的作用；(2)开关闭合前，变阻器滑片P应该处于图中_____（选填“C”或“D”）端；(3)某次实验电压表示数如图乙所示，电压为_____V；(4)通过实验，他得到如图丙所示的I—U图像，根据此图像，他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成_____；(5)某同学连接好电路后，闭合开关S，发现无论怎样滑动滑片P，电流表均无示数，电压表示数约为3V，则电路中出现的故障可能是_____；(6)若小兰在“探究电流与电压”关系时连接的电路如图所示，则用电压表、电流表测得多组数据绘出的电流随电压的变化图像是图中的_____；2.小东按图中所示的电路探究“电流跟电压的关系”。
他利用两节新干电池与规格适当的滑动变阻器串联组成可调电源。
(1)请将如图所示的实物电路补充完整。
要求：变阻器滑片P 向右移动时，电流表示数增大。
（______）(2)实验中，多次改变滑动变阻器连入电路中的电阻值，分别测出通过电阻R的电流和对应的电压值。
如下表。
电压U/V 0.5 1.0 2.0 2.5 3.0电流I/A 0.1 0.2 0.4 0.5 0.6①可调电源在实验中的作用是：_____。
②根据表中数据能得出的结论：_____。
(3)完成实验后，他还想测量小灯泡的额定功率。
于是，他断开开关，将图中的电阻R换成一个额定电压为3.8V，电阻大约10Ω的灯泡，小东接下来的操作应该是：_____。
3.小明用如图所示的电路探究“电阻中的电流跟两端电压的关系”，如图是小明未完成连接的实验电路，用两节干电池作电源。

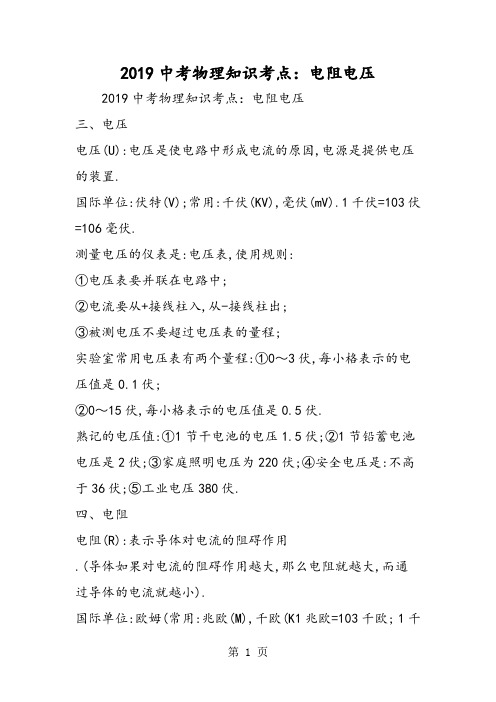

2019中考物理知识考点：电阻电压2019中考物理知识考点：电阻电压
三、电压
电压(U):电压是使电路中形成电流的原因,电源是提供电压的装置.
国际单位:伏特(V);常用:千伏(KV),毫伏(mV).1千伏=103伏=106毫伏.
测量电压的仪表是:电压表,使用规则:
①电压表要并联在电路中;
②电流要从+接线柱入,从-接线柱出;
③被测电压不要超过电压表的量程;
实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏;
②0～15伏,每小格表示的电压值是0.5伏.
熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.
四、电阻
电阻(R):表示导体对电流的阻碍作用
.(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小).
国际单位:欧姆(常用:兆欧(M),千欧(K1兆欧=103千欧; 1千
欧=103欧.
决定电阻大小的因素:材料,长度,横截面积和温度(R与它的U和I无关).
2019年7月3日星期六滑动变阻器:
原理:改变电阻线在电路中的长度来改变电阻的.
作用:通过改变接入电路中的电阻来改变电路中的电流和电压.
铭牌:如一个滑动变阻器标有502A表示的意义是:最大阻值是50,允许通过的最大电流是2A.
正确使用:a,应串联在电路中使用;b,接线要一上一下c,通电前应把阻值调至最大的地方.。
中考总复习：电压电阻（基础）【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练使用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】考点一、电压1、概念有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2、电压的单位：其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3、电压表电压表的使用规则：（1）电压表要并联在被测电路两端；（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出；（3）被测电压不要超过电压表的量程。
要点诠释：（1）能估测被测电压大小的，根据估测值选择合适的量程；（2）不能估测电压大小的，要用最大量程，用试触法来选择合适的量程；4、串、并联电路电压的规律串联电路两端总电压等于各部分电路两端电压之和，数学表达式：U=U1+U2+...U n并联电路中，各支路两端电压都相等，数学表达式：U=U1=U2=...U n考点二、电阻和变阻器1、导体和绝缘体：（1）善于导电的物体叫导体，导体善于导电是因为导体中有大量能够自由移动的电荷，常见的导体有金属、人体、大地、酸碱盐溶液等；不善于导电的物体叫绝缘体，绝缘体不善于导电是因为它内部几乎没有能够自由移动的电荷，常见的绝缘体有橡胶、塑料、油等。
（2）导体和绝缘体之间没有绝对的界限，当条件改变时，不容易导电的物体有可能变为导体。
2、电阻：（1）定义：导体对电流的防碍作用叫电阻，用字母R来表示，在电路中的符号是。
（2）单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
（3）决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
2020年中考物理复习实验专题三十二《探究电流与电压的关系》1.小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示。
电源电压不变，R 为定值电阻：(1)由于导体中的电流可能与导体两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持_____不变；变阻器的作用除了保护电路外，还起到_____的作用；(2)开关闭合前，变阻器滑片P应该处于图中_____（选填“C”或“D”）端；(3)某次实验电压表示数如图乙所示，电压为_____V；(4)通过实验，他得到如图丙所示的I—U图像，根据此图像，他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成_____；(5)某同学连接好电路后，闭合开关S，发现无论怎样滑动滑片P，电流表均无示数，电压表示数约为3V，则电路中出现的故障可能是_____；(6)若小兰在“探究电流与电压”关系时连接的电路如图所示，则用电压表、电流表测得多组数据绘出的电流随电压的变化图像是图中的_____；2.小东按图中所示的电路探究“电流跟电压的关系”。
他利用两节新干电池与规格适当的滑动变阻器串联组成可调电源。
(1)请将如图所示的实物电路补充完整。
要求：变阻器滑片P 向右移动时，电流表示数增大。
（______）(2)实验中，多次改变滑动变阻器连入电路中的电阻值，分别测出通过电阻R的电流和对应的电压值。
如下表。
电压U/V 0.5 1.0 2.0 2.5 3.0电流I/A 0.1 0.2 0.4 0.5 0.6①可调电源在实验中的作用是：_____。
②根据表中数据能得出的结论：_____。
(3)完成实验后，他还想测量小灯泡的额定功率。
于是，他断开开关，将图中的电阻R换成一个额定电压为3.8V，电阻大约10Ω的灯泡，小东接下来的操作应该是：_____。
3.小明用如图所示的电路探究“电阻中的电流跟两端电压的关系”，如图是小明未完成连接的实验电路，用两节干电池作电源。
中考物理复习：电压和电阻“电压和电阻”是人教版九年级物理重点内容，这部分内容讲述了：串并联电路电压的规律、影响电阻大小的因素、电压表及使用、电阻的单位、电压及单位、滑动变阻器及使用等。
本章是为了进一步深入学习电学知识做铺垫。
所以大家要认真学好这一章哦！电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1 V＝103mV，1 kV＝106 mV。
要在一段电路中产生电流，它的两端就要有电压。
2、电压表：测量电路两端电压的仪表叫电压表，符号为V，其内阻很大，接入电路上相当于开路。
电压表的示数：在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
注意：部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：① 电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
2020年中考物理全面复习《电压电阻》（提高）知识讲解【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。
电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U 总=U I +U 2+……+U n 。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U 总=U I =U 2=……=U n 。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R 来表示，在电路中的符号是 。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(k Ω)、兆欧(M Ω)。
3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
【2019最新】中考初中物理知识点：电压与电阻【性质及定理】滑动变阻器
结构示意图：
变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
使用方法：选、串、接、调。
根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω1。
5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
1。
5A表示滑动变阻器允许通过的最大电流为1。
5A。
作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
应用：电位器
优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值。
注意：①滑动变阻器的铭牌，告诉了我们滑片放在两端及中点时，变阻器连入电路的电阻；
②分析因变阻器滑片的变化引起的动态电路问题，关键搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。
- 1 - / 1。
【物理】中考考点_电压电阻知识点汇总(全)（word）一、电压电阻选择题1．下面是小明整理的部分电学笔记，其中叙述正确的是（）A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比C. 磁感线总是从磁体北极出发回到磁体南极D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上【答案】D【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。
故答案为D。
：【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。
2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。
过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L 短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。
