卧式内燃三回程锅炉管板及管口破裂失效成因及预防

卧式锅壳锅炉管板高温段裂纹分析预防及改良方法卧式锅壳锅炉是一种常见的热工设备，用于将水加热为蒸汽，供应给工业生产的各个环节。

由于工作温度较高，容易导致管板产生裂纹，影响设备的正常运行。

因此，对于卧式锅壳锅炉管板高温段裂纹的分析、预防和改良方法至关重要。

首先，对于管板高温段裂纹的分析，我们需要深入了解裂纹产生的原因。

管板高温段由于受热过程中温度变化较大，会造成管板的热膨胀和冷缩不均匀，从而形成应力集中。

同时，管板在工作中还承受着相应的压力和冲击，这也会增加应力集中的程度。

这些应力集中的地方容易发生裂纹，并随着时间的推移逐渐扩展。

因此，分析裂纹形成的原因可以帮助我们更好地预防和改良。

其次，对于管板高温段裂纹的预防，有一些关键措施可以采取。

首先是设计合理的结构，尽量减小应力集中的程度。

可以采用圆角设计来减小孔洞和接触面的应力集中。

其次是材料选择，选用具有较好抗应力和抗疲劳性能的材料。

还要注意合理的工艺流程，避免过度加载和热冷循环的频率过高。

同时，对于卧式锅壳锅炉的维护保养也非常重要，及时清理管道，避免管道堵塞和腐蚀，以保证正常的工作条件。

最后，对于管板高温段裂纹的改良方法，可以考虑以下几个方面。

一是通过加装补强件，以增加管板的强度和刚度。

补强件可以采用焊接或螺栓连接方式，以适应不同应力集中位置的需要。

二是通过改变管板的结构，例如增加管道的连接点数或密集程度，以分散应力集中。

三是在裂纹的易发部位增加应力分散强化层，以提高其抗裂纹传播的能力。

其中，焊接是常用的改良方法，可以通过预应力焊接或焊接接头优化设计来改善管板的性能。

综上所述，对于卧式锅壳锅炉管板高温段裂纹的分析、预防和改良方法，我们需要深入了解裂纹形成的原因，采取合适的预防措施，并通过改良方法提高管板的强度和抗疲劳性能。

只有全面考虑以上因素，才能确保卧式锅壳锅炉的安全运行。

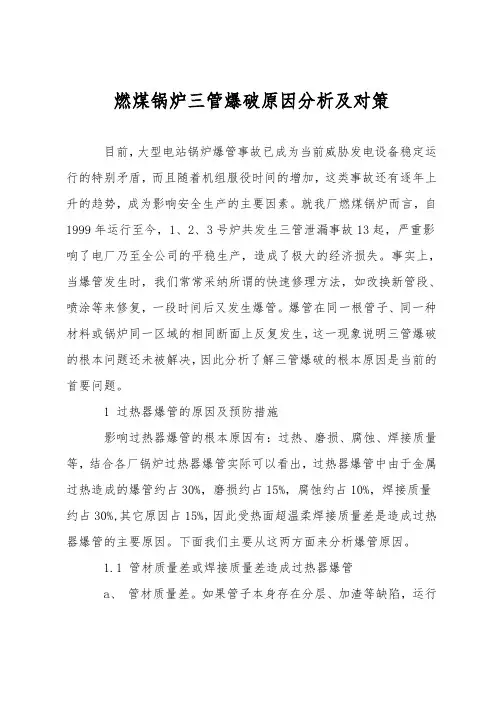

燃煤锅炉三管爆破原因分析及对策目前，大型电站锅炉爆管事故已成为当前威胁发电设备稳定运行的特别矛盾，而且随着机组服役时间的增加，这类事故还有逐年上升的趋势，成为影响安全生产的主要因素。

就我厂燃煤锅炉而言，自1999年运行至今，1、2、3号炉共发生三管泄漏事故13起，严重影响了电厂乃至全公司的平稳生产，造成了极大的经济损失。

事实上，当爆管发生时，我们常常采纳所谓的快速修理方法，如改换新管段、喷涂等来修复，一段时间后又发生爆管。

爆管在同一根管子、同一种材料或锅炉同一区域的相同断面上反复发生，这一现象说明三管爆破的根本问题还未被解决，因此分析了解三管爆破的根本原因是当前的首要问题。

1 过热器爆管的原因及预防措施影响过热器爆管的根本原因有：过热、磨损、腐蚀、焊接质量等，结合各厂锅炉过热器爆管实际可以看出，过热器爆管中由于金属过热造成的爆管约占30%，磨损约占15%，腐蚀约占10%，焊接质量约占30%,其它原因占15%，因此受热面超温柔焊接质量差是造成过热器爆管的主要原因。

下面我们主要从这两方面来分析爆管原因。

1.1 管材质量差或焊接质量差造成过热器爆管a、管材质量差。

如果管子本身存在分层、加渣等缺陷，运行时受温度和压力影响，缺陷扩展就会导致过热器管爆管。

例如：2000年12月，我公司第二热电厂1号炉低温过热器在使用中发生爆管，爆管开裂口呈桃形，开口处由于爆裂已显然减薄。

由爆口部位金相分析可知：该过热器管爆裂是由于炉管材质较差，组织不均匀，为不完全正火组织，母材基体存在大量微观孔洞，这些缺陷影响材料的强度，最终导致过热器管爆裂。

b、焊接质量差。

在制造或修理中由于焊接质量不过关，焊缝中存在气孔、夹渣、焊瘤等会导致频繁爆管。

2001年,我厂1号炉低温过热器在运行过程中发生泄漏，从爆管处宏观检验说明，焊缝的焊接质量较差，焊缝根部存在大量焊瘤，泄漏点大多分布在焊缝熔合线及热影响区内，金相检验结果说明，管束的金相组织是正常的，焊缝、熔合线、热影响区的金相组织为粗大魏氏组织+铁素体，组织极为粗大，是不正常组织。

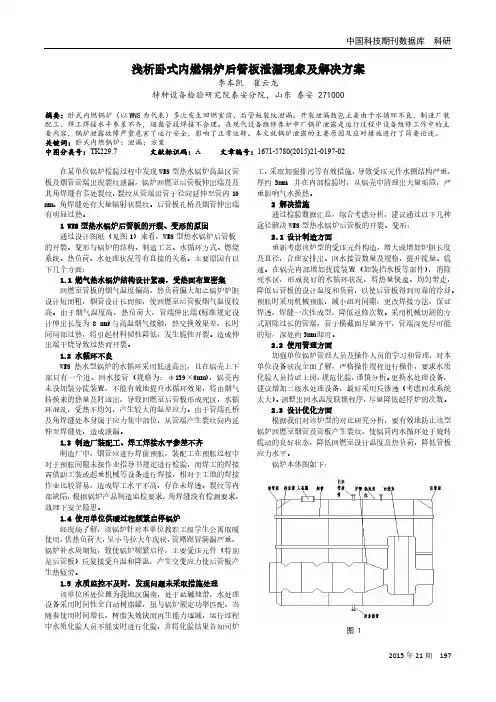

中国科技期刊数据库 科研2015年21期 197浅析卧式内燃锅炉后管板泄漏现象及解决方案李本凯 崔云龙特种设备检验研究院泰安分院，山东 泰安 271000摘要：卧式内燃锅炉（以WNS 为代表）多次发生回燃室前、后管板裂纹泄漏。

开裂泄漏鼓包主要由于水循环不良，制造厂装配工、焊工焊接水平参差不齐，烟囱管段焊接不合理。

在现代设备维修养护中厂锅炉泄露是运行过程中设备维修工作中的主要内容，锅炉泄露故障严重危害了运行安全，影响了正常运转。

本文就锅炉泄露的主要原因及应对措施进行了简要论述。

关键词：卧式内燃锅炉；泄漏；方案 中图分类号：TK229.7 文献标识码：A 文章编号：1671-5780(2015)21-0197-02在某单位锅炉检验过程中发现WNS 型热水锅炉高温区管板及烟管管端出现裂纹泄漏，锅炉回燃室后管板伸出端及及其角焊缝有多处裂纹，裂纹从管端沿管子径向延伸至管内10 mm 。

角焊缝处有大量辐射状裂纹。

后管板孔桥及烟管伸出端有明显过热。

1 WNS 型热水锅炉后管板的开裂、变形的原因通过设计图纸（见图1）来看，WNS 型热水锅炉后管板的开裂、变形与锅炉的结构、制造工艺、水循环方式、燃烧系统、热负荷、水处理状况等有直接的关系。

主要原因有以下几个方面：1.1 燃气热水锅炉结构设计紧凑，受热面布置密集 回燃室管板的烟气温度偏高，热负荷偏大加之锅炉炉胆设计短而粗，烟管设计长而细，使回燃室后管板烟气温度较高。

由于烟气温度高，热负荷大，管端伸出端(标准规定设计伸出长度为8 mm)与高温烟气接触，热交换效果差，长时间局部过热，将引起材料韧性降低，发生脆性开裂。

造成伸出端干烧导致过热而开裂。

1.2 水循环不良WNS 热水型锅炉的水循环采用低进高出，且在锅壳上下部只有一个进、回水接管（规格为：φ159×6mm），锅壳内未设加装分流装置，不能有效地提升水循环效果，将由烟气转换来的热量及时送出，导致回燃室后管板形成死区，水循环混乱，受热不均匀，产生较大的温差应力。

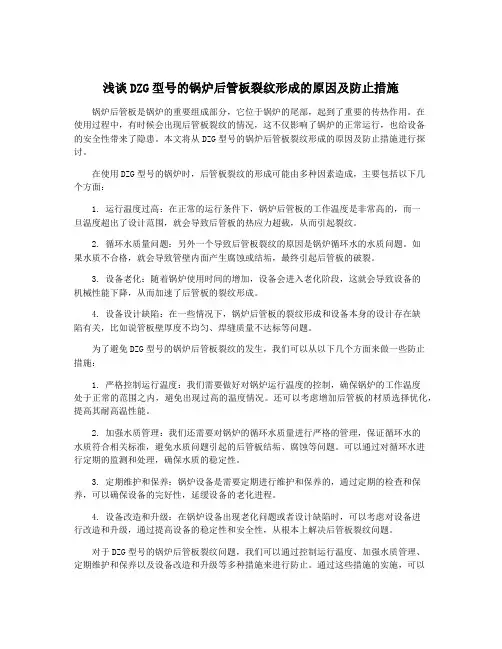

浅谈DZG型号的锅炉后管板裂纹形成的原因及防止措施锅炉后管板是锅炉的重要组成部分，它位于锅炉的尾部，起到了重要的传热作用。

在使用过程中，有时候会出现后管板裂纹的情况，这不仅影响了锅炉的正常运行，也给设备的安全性带来了隐患。

本文将从DZG型号的锅炉后管板裂纹形成的原因及防止措施进行探讨。

在使用DZG型号的锅炉时，后管板裂纹的形成可能由多种因素造成，主要包括以下几个方面：1. 运行温度过高：在正常的运行条件下，锅炉后管板的工作温度是非常高的，而一旦温度超出了设计范围，就会导致后管板的热应力超载，从而引起裂纹。

2. 循环水质量问题：另外一个导致后管板裂纹的原因是锅炉循环水的水质问题。

如果水质不合格，就会导致管壁内面产生腐蚀或结垢，最终引起后管板的破裂。

3. 设备老化：随着锅炉使用时间的增加，设备会进入老化阶段，这就会导致设备的机械性能下降，从而加速了后管板的裂纹形成。

4. 设备设计缺陷：在一些情况下，锅炉后管板的裂纹形成和设备本身的设计存在缺陷有关，比如说管板壁厚度不均匀、焊缝质量不达标等问题。

为了避免DZG型号的锅炉后管板裂纹的发生，我们可以从以下几个方面来做一些防止措施：1. 严格控制运行温度：我们需要做好对锅炉运行温度的控制，确保锅炉的工作温度处于正常的范围之内，避免出现过高的温度情况。

还可以考虑增加后管板的材质选择优化，提高其耐高温性能。

2. 加强水质管理：我们还需要对锅炉的循环水质量进行严格的管理，保证循环水的水质符合相关标准，避免水质问题引起的后管板结垢、腐蚀等问题。

可以通过对循环水进行定期的监测和处理，确保水质的稳定性。

3. 定期维护和保养：锅炉设备是需要定期进行维护和保养的，通过定期的检查和保养，可以确保设备的完好性，延缓设备的老化进程。

4. 设备改造和升级：在锅炉设备出现老化问题或者设计缺陷时，可以考虑对设备进行改造和升级，通过提高设备的稳定性和安全性，从根本上解决后管板裂纹问题。

对于DZG型号的锅炉后管板裂纹问题，我们可以通过控制运行温度、加强水质管理、定期维护和保养以及设备改造和升级等多种措施来进行防止。

锅炉压力容器压力管道检验中裂纹问题及预防措施锅炉压力容器和压力管道是工业生产中常用的设备，但长期使用和高压环境下，容器和管道很容易出现裂纹问题，这将对设备的正常运行和工作安全带来严重影响。

本文将介绍锅炉压力容器和压力管道裂纹问题的原因和预防措施。

了解裂纹问题的原因有助于我们采取有效的预防措施。

锅炉压力容器和压力管道出现裂纹问题的原因主要有以下几点：1.材料缺陷：材料的缺陷是裂纹问题的主要原因之一。

材料中存在的夹杂物、气孔、非金属夹杂物等会在工作过程中形成应力集中点，进而导致裂纹的产生。

2.焊接缺陷：焊接是锅炉压力容器和压力管道制造过程中必不可少的环节，而焊接缺陷是裂纹产生的另一个主要原因。

焊接过程中温度和应力的快速变化会导致材料的组织结构发生变化，从而形成裂纹。

3.应力腐蚀开裂：在高温和高压环境下，锅炉压力容器和压力管道的材料会发生应力腐蚀开裂。

这主要是由于材料和介质之间的化学反应产生了应力，进而导致材料的腐蚀和开裂。

针对以上裂纹问题的原因，我们可以采取一系列的预防措施，以确保锅炉压力容器和压力管道的工作安全和可靠性。

1.材料选择：选择高质量的材料是防止裂纹问题的首要步骤。

合适的材料必须具备高强度、耐腐蚀、耐高温、耐压等性能，以确保设备能够安全运行。

2.适当设计：合理的设计可以减少应力集中，降低由于材料缺陷和焊接缺陷引起的裂纹风险。

遵循国内外相关标准和规范，进行合理的设计和计算。

3.严格控制焊接质量：焊接是锅炉压力容器和压力管道制造过程中的关键环节，因此焊接质量的控制非常重要。

应该采用合格的焊工和合适的焊接材料，严格按照相关的工艺规范和焊接参数执行。

4.定期检验和维护：定期对锅炉压力容器和压力管道进行检验和维护，可以及时发现和排除潜在的裂纹问题。

常用的检验方法包括超声波检测、射线检测、磁粉检测等。

5.使用环境监测：监测锅炉压力容器和压力管道的使用环境非常重要。

及时检测介质的温度、压力、PH值等参数，避免因环境变化引发应力腐蚀开裂。

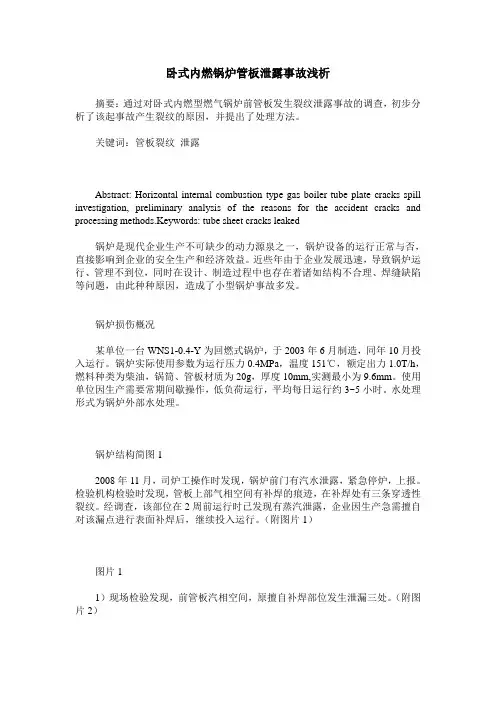

卧式内燃锅炉管板泄露事故浅析摘要：通过对卧式内燃型燃气锅炉前管板发生裂纹泄露事故的调查，初步分析了该起事故产生裂纹的原因，并提出了处理方法。

关键词：管板裂纹泄露Abstract: Horizontal internal combustion type gas boiler tube plate cracks spill investigation, preliminary analysis of the reasons for the accident cracks and processing methods.Keywords: tube sheet cracks leaked锅炉是现代企业生产不可缺少的动力源泉之一，锅炉设备的运行正常与否，直接影响到企业的安全生产和经济效益。

近些年由于企业发展迅速，导致锅炉运行、管理不到位，同时在设计、制造过程中也存在着诸如结构不合理、焊缝缺陷等问题，由此种种原因，造成了小型锅炉事故多发。

锅炉损伤概况某单位一台WNS1-0.4-Y为回燃式锅炉，于2003年6月制造，同年10月投入运行。

锅炉实际使用参数为运行压力0.4MPa，温度151℃，额定出力1.0T/h，燃料种类为柴油，锅筒、管板材质为20g，厚度10mm,实测最小为9.6mm。

使用单位因生产需要常期间歇操作，低负荷运行，平均每日运行约3~5小时。

水处理形式为锅炉外部水处理。

锅炉结构简图12008年11月，司炉工操作时发现，锅炉前门有汽水泄露，紧急停炉，上报。

检验机构检验时发现，管板上部气相空间有补焊的痕迹，在补焊处有三条穿透性裂纹。

经调查，该部位在2周前运行时已发现有蒸汽泄露，企业因生产急需擅自对该漏点进行表面补焊后，继续投入运行。

（附图片1）图片11）现场检验发现，前管板汽相空间，原擅自补焊部位发生泄漏三处。

（附图片2）图片2前管板局部鼓包变形，位置位于气相空间顶端拉撑杆上部，凸起变形量约12mm，面积约为200mmx500mm。

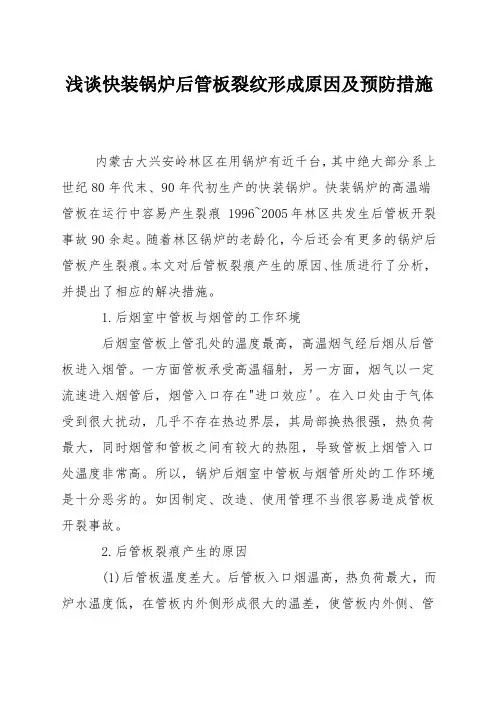

浅谈快装锅炉后管板裂纹形成原因及预防措施内蒙古大兴安岭林区在用锅炉有近千台，其中绝大部分系上世纪80年代末、90年代初生产的快装锅炉。

快装锅炉的高温端管板在运行中容易产生裂痕 1996~2005年林区共发生后管板开裂事故90余起。

随着林区锅炉的老龄化，今后还会有更多的锅炉后管板产生裂痕。

本文对后管板裂痕产生的原因、性质进行了分析，并提出了相应的解决措施。

1.后烟室中管板与烟管的工作环境后烟室管板上管孔处的温度最高，高温烟气经后烟从后管板进入烟管。

一方面管板承受高温辐射，另一方面，烟气以一定流速进入烟管后，烟管入口存在"进口效应'。

在入口处由于气体受到很大扰动，几乎不存在热边界层，其局部换热很强，热负荷最大，同时烟管和管板之间有较大的热阻，导致管板上烟管入口处温度非常高。

所以，锅炉后烟室中管板与烟管所处的工作环境是十分恶劣的。

如因制定、改造、使用管理不当很容易造成管板开裂事故。

2.后管板裂痕产生的原因(1)后管板温度差大。

后管板入口烟温高，热负荷最大，而炉水温度低，在管板内外侧形成很大的温差，使管板内外侧、管与板结合面的各个方向产生很大的不均匀热应力，这样就加速了管板的疲惫损伤。

由于锅炉运行时后管板烟管入口处存在"进口效应'，使管孔处管板及角焊缝的实际热负荷远比整个管板其他部位的热负荷要大的多，这样就引起管板上不同部位受热、受力的不均匀性，诱发了管孔四周以及管板之间的裂痕缺陷的产生。

(2)由于锅内后管板靠近管板区域水循环不良，而此处烟温高，热负荷大，导致管板内部局部炉水产生汽化，形成过冷沸腾，使管板局部过热而失效。

(3)补水方式不正确。

目前蒸汽炉改热水炉后，常用的补水办法是，将进水管(即回水管)的锅内分水管直接向后管板冲击方式和将进水管改为从两侧集箱后部进水方式。

前一种在炉内形成自然循环，后一种属炉内强制循环。

在这两种补水方式中靠近后管板部位水流速都极低，后管板的水工况差，造成了后管板部位的锅水都基本处于停滞状态。

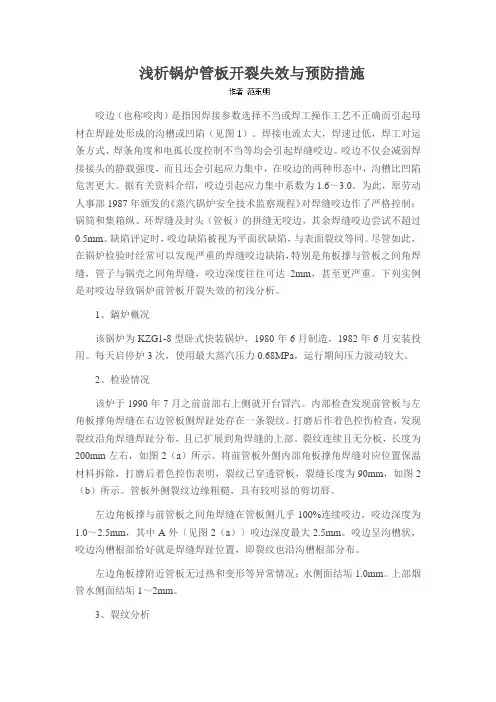

浅析锅炉管板开裂失效与预防措施咬边（也称咬肉）是指因焊接参数选择不当或焊工操作工艺不正确而引起母材在焊趾处形成的沟槽或凹陷（见图1）。

焊接电流太大，焊速过低，焊工对运条方式、焊条角度和电孤长度控制不当等均会引起焊缝咬边。

咬边不仅会减弱焊接接头的静载强度，而且还会引起应力集中，在咬边的两种形态中，沟槽比凹陷危害更大。

据有关资料介绍，咬边引起应力集中系数为1.6～3.0。

为此，原劳动人事部1987年颁发的《蒸汽锅炉安全技术监察规程》对焊缝咬边作了严格控制：锅筒和集箱纵、环焊缝及封头（管板）的拼缝无咬边，其余焊缝咬边尝试不超过0.5mm。

缺陷评定时，咬边缺陷被视为平面状缺陷，与表面裂纹等同。

尽管如此，在锅炉检验时经常可以发现严重的焊缝咬边缺陷，特别是角板撑与管板之间角焊缝，管子与锅壳之间角焊缝，咬边深度往往可达2mm，甚至更严重。

下列实例是对咬边导致锅炉前管板开裂失效的初浅分析。

1、鍋炉概况该锅炉为KZG1-8型卧式快装锅炉，1980年6月制造，1982年6月安装投用。

每天启停炉3次，使用最大蒸汽压力0.68MPa，运行期间压力波动较大。

2、检验情况该炉于1990年7月之前前部右上侧就开台冒汽。

内部检查发现前管板与左角板撑角焊缝在右边管板侧焊趾处存在一条裂纹。

打磨后作着色控伤检查，发现裂纹沿角焊缝焊趾分布，且已扩展到角焊缝的上部。

裂纹连续且无分板，长度为200mm左右，如图2（a）所示。

将前管板外侧内部角板撑角焊缝对应位置保温材料拆除，打磨后着色控伤表明，裂纹已穿透管板，裂缝长度为90mm，如图2（b）所示。

管板外侧裂纹边缘粗糙，具有较明显的剪切唇。

左边角板撑与前管板之间角焊缝在管板侧几乎100%连续咬边，咬边深度为1.0～2.5mm，其中A外〔见图2（a）〕咬边深度最大2.5mm。

咬边呈沟槽状，咬边沟槽根部恰好就是焊缝焊趾位置，即裂纹也沿沟槽根部分布。

左边角板撑附近管板无过热和变形等异常情况；水侧面结垢1.0mm。

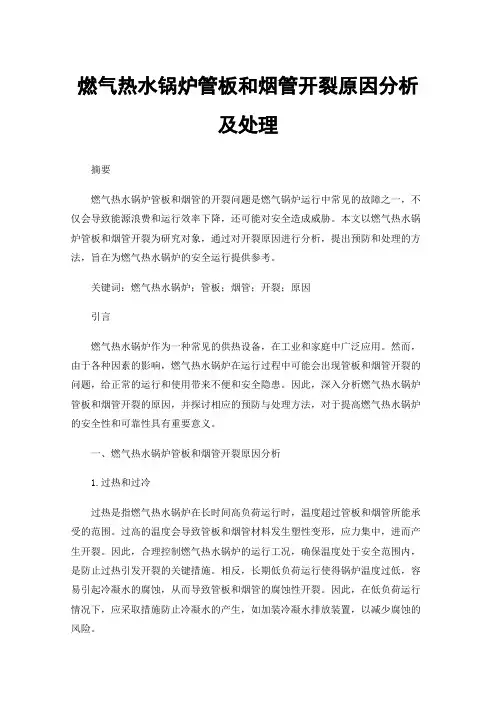

燃气热水锅炉管板和烟管开裂原因分析及处理摘要燃气热水锅炉管板和烟管的开裂问题是燃气锅炉运行中常见的故障之一，不仅会导致能源浪费和运行效率下降，还可能对安全造成威胁。

本文以燃气热水锅炉管板和烟管开裂为研究对象，通过对开裂原因进行分析，提出预防和处理的方法，旨在为燃气热水锅炉的安全运行提供参考。

关键词：燃气热水锅炉；管板；烟管；开裂；原因引言燃气热水锅炉作为一种常见的供热设备，在工业和家庭中广泛应用。

然而，由于各种因素的影响，燃气热水锅炉在运行过程中可能会出现管板和烟管开裂的问题，给正常的运行和使用带来不便和安全隐患。

因此，深入分析燃气热水锅炉管板和烟管开裂的原因，并探讨相应的预防与处理方法，对于提高燃气热水锅炉的安全性和可靠性具有重要意义。

一、燃气热水锅炉管板和烟管开裂原因分析1.过热和过冷过热是指燃气热水锅炉在长时间高负荷运行时，温度超过管板和烟管所能承受的范围。

过高的温度会导致管板和烟管材料发生塑性变形，应力集中，进而产生开裂。

因此，合理控制燃气热水锅炉的运行工况，确保温度处于安全范围内，是防止过热引发开裂的关键措施。

相反，长期低负荷运行使得锅炉温度过低，容易引起冷凝水的腐蚀，从而导致管板和烟管的腐蚀性开裂。

因此，在低负荷运行情况下，应采取措施防止冷凝水的产生，如加装冷凝水排放装置，以减少腐蚀的风险。

2.锅炉操作不当不当的操作是燃气热水锅炉管板和烟管开裂的常见原因之一。

过大或过小的燃烧风量、超负荷运行、频繁启停等都会给锅炉材料带来巨大的热应力和热循环，容易导致管板和烟管的应力集中和破裂。

因此，操作人员应严格按照锅炉的操作规程进行操作，确保燃烧风量、给水量、水位等参数在合理范围内。

此外，应注意减少频繁启停操作，避免对管板和烟管造成额外的应力。

3.管板和烟管材料质量问题管板和烟管的材料质量直接影响其耐热性和抗腐蚀性能。

若材料质量不合格或存在缺陷，如夹杂、气孔、裂纹等，将降低其强度和耐久性，使其易于开裂。

文章编号：（）燃气热水锅炉管口产生裂纹的原因及对策!胡洪，余笑枫，张焕亨（广州市锅炉工业公司，广东广州）摘要：分析了燃气热水锅炉运行过程中，在二回程入口处产生管口裂纹的主要原因，提出了在炉膛出口烟气温度、局部水循环条件、管口结构形式、管口胀接工艺、燃气燃烧调节、给水总硬度等方面的对策。

关键词：热水锅炉；热疲劳；管口裂纹中图分类号：文献标识码：，，（，，）：，，，，，，，：；；引言燃气热水锅炉目前在供热系统中得到了广泛的应用，一些燃气热水锅炉运行了至个采暖期之后，在回燃室前管板第二回程入口处的管口及附近的管板上出现热疲劳现象。

产生此问题的原因与受热面布置方式、炉膛出口烟气温度的选取、锅炉运行时的水质管理及操作方式均有关系。

事故现象及原因分析出现此类事故的锅炉管口及附近的管板上可以看到径向穿透性的裂纹，裂纹的纵向长度可达到，裂纹的分布与形状见图。

图裂纹的分布与形状第卷第期年月煤气与热力!收稿日期：作者简介：胡洪（—），男，广东广州人，工程师，大专，从事锅炉开发设计和产品调试工作。

停炉检查时，可在回燃室前管板及靠近管板的一段管壁上看到一层水垢。

越靠近管子根部，水垢的厚度越大，结垢的形状见图。

如果使用干背式锅炉，出现裂纹和发现水垢的现象仅出现在后管板的第二回程区域，第三回程区域则完全正常。

锅炉热功率、工作压力相同的燃气蒸汽锅炉却很少发现此现象。

图结垢的形状图（）受热面布置及燃料特性的影响这类锅炉的炉本体一般都是按燃油燃气通用设计的，通常都是在已有燃油锅炉的基础上对燃烧系统加以改进。

一般都是采取改用燃气或油气两用燃烧器、增加燃气调压阀、电磁阀、检漏装置和燃气过滤设备的改进方式。

炉本体不进行修改，而是作为燃油和燃气锅炉的通用件来考虑。

当锅炉燃用不同性质的燃料时，炉膛内的辐射吸热量是不相同的，炉膛出口的烟气温度也随之变化。

按照《锅炉机组热力计算方法》，炉膛出口烟温的计算公式为：（）（）该式将玻尔兹曼数、绝热燃烧时的烟气温度、炉膛黑度及参数联系在一起。

锅炉内管道破坏现象及处理措施锅炉是工业生产中常用的热能设备，其内部管道的破坏现象十分常见。

本文将探讨锅炉内管道的破坏现象及相应的处理措施。

一、锅炉内管道破坏的现象1. 腐蚀破坏：锅炉内管道长期受高温、高压和化学腐蚀介质的作用，容易发生腐蚀破坏。

腐蚀会导致管道壁厚减薄、孔洞产生，进而引发渗漏或爆裂等问题。

2. 疲劳破坏：锅炉内管道在长期运行过程中，受到循环载荷的作用，会引发疲劳破坏。

疲劳破坏主要表现为管道表面出现裂纹，严重时会导致断裂。

3. 焊接破坏：锅炉内管道的焊缝存在一定的焊接质量问题，如焊接缺陷、气孔、夹渣等，这些问题容易导致焊缝破坏，从而引发管道的渗漏或断裂。

4. 爆炸破坏：在某些情况下，锅炉内部可能发生爆炸，这会导致管道瞬间遭受巨大压力冲击，从而造成管道破坏。

二、处理措施1. 定期检查和维护：锅炉内管道的定期检查和维护是预防破坏的重要手段。

通过对管道进行非破坏性检测，及时发现存在的问题，并采取相应的修复和加固措施，可以有效延长管道的使用寿命。

2. 选择合适的材料：在锅炉内部，应选择耐高温、耐腐蚀的材料，以降低管道的腐蚀破坏风险。

此外，还应根据锅炉内介质的特性选择合适的管道材料，以防止化学腐蚀的发生。

3. 加强焊接质量管理：对于锅炉内管道的焊接工艺，应严格按照相关标准进行操作，并进行焊接质量检验。

确保焊缝的质量，避免焊接破坏对管道安全造成的影响。

4. 增加支撑和固定：在锅炉内管道的设计和安装过程中，应合理设置支撑和固定装置，以减少管道的震动和振动，降低疲劳破坏的风险。

5. 增强安全意识：锅炉内管道的维护和保养工作需要加强安全意识，操作人员应定期接受相关培训，并严格按照操作规程进行操作。

同时，应建立健全的安全管理制度，确保锅炉内管道的安全运行。

6. 及时处理事故隐患：一旦发现锅炉内管道存在破坏隐患，应立即采取措施进行处理，如进行紧急维修、更换受损部件等，以防止事故的发生。

总结：锅炉内管道的破坏现象多种多样，但通过定期检查和维护、选择合适的材料、加强焊接质量管理、增加支撑和固定、增强安全意识以及及时处理事故隐患等措施，可以有效预防和处理这些问题。

锅炉受热面管失效原因及防治措施锅炉受热面作为锅炉的基础组成部分，由多个管构件组成。

在生产活动中担负着给汽、水几面提供烟气热量的作用。

所处环境复杂、恶劣，即使当代科学技术如此发达，在发明了如此多种类的新材料、新技术、新设备的情况下也只能缓解锅炉受热面管的失效问题，并不能直接解决。

因此，我们需要深入地分析锅炉受热面管失效的成因，如此才能提出并实施预防和解决措施。

1锅炉受热面管失效的原因1.1 管壁结垢。

水垢会增加管道的热阻，尤其CsSO4、MgSO4、CaSiO4、含铁水垢等威胁更大、传热效果更差。

水垢作为盐类的高温产物，它的导热系数自然比导热性能强的金属的导热系数小很多。

如若水垢附着在管壁上，自然会导致管壁的传热效果降低，排烟温度升高。

水垢1mm厚度时就要多消耗2~3%的燃料，而且水垢可能会导致部分管壁过热，造成鼓包、爆管，严重威胁锅炉安全。

水垢的主要成因是：在省煤器和锅筒中，水温不断升高，一部分物质在温度变高的情况下溶解度也会随之变低。

锅炉的水垢的主要成分为钙、镁盐类，这类物质正好符合这一特性。

锅炉水在锅炉中不断蒸发浓缩，到达溶解极限之后钙镁盐就会以沉淀的形式析出。

而这些钙镁盐析出后还会在高温的作用下发生反应变成更难溶解的沉淀。

1.2 水循环故障。

水循环故障通常只发生在水循环不利的管子（热负荷最大、热负荷最小、异物堵塞)上。

因水循环故障而爆破的管子一般不多，内部一般也没有水垢。

故障原因是：热负荷极大的取悦产生蒸汽，供水不足，使水管内壁上的流动水汽化，得不到充分冷却而烧坏管道。

长期超负荷运行锅炉导致的受热最差的水冷壁管破裂。

异物堵塞造成了水循环的破坏而导致水管冷却不足而使水管被烧坏。

1.3磨损现象。

根据磨损的成因不同，可以分为三种：（1）烟气流速过快导致的磨损。

锅炉严重超负荷运行时需要燃烧更多的燃料。

烟气的含量和燃料成正比，燃料的大量投入必然导致飞灰的大量产生。

飞灰磨损的增加和负荷增加的三次方成正比。

卧式内燃锅炉管板裂纹原因分析及处理方法摘要：卧式内燃锅炉管板开裂是锅炉在运行使用过程中会遇到的问题。

目前来看，卧式内燃锅炉管板裂纹原因主要在于使用时操作不当，当然如果锅炉管板本身就有质量方面的问题，也可能会出现这种情况。

接下来，我们将会从这两个角度出发介绍卧式内燃锅炉管板裂纹原因，以及如何处理这些问题。

前言：卧式内燃锅炉管板裂纹对于锅炉的使用来讲是一个大问题。

一旦发生了卧式内燃锅炉管板裂纹，得不到合适的处理就会造成安全隐患。

但目前还有很多问题，有待进一步完善。

接下来对卧式内燃锅炉管板裂纹的原因进行分析，并给出相应的解决方案。

关键词：锅炉制造；管板裂纹；解决对策1.卧式内燃锅炉管板裂纹的原因分析1.1生产设备的质量问题我们在生产锅炉的时候，会用到很多设备。

这些设备的加工精度和稳定性会最终影响卧式内燃锅炉产品的制造质量。

例如，管板在进行钻孔的过程中，要控制钻孔的精度，并采取管板反变形措施。

若管板开孔尺寸正偏差较大或实际开孔定位不准，那么实际孔桥距离可能不满足设计强度计算的要求，整体管板的承压强度降低，容易产生裂纹；而不采取反变形措施，在钻孔的过程中，钻头对管板施加外力，造成管板变形，后续装配过程中，管板焊接的热应力与管板内应力叠加，在使用过程中，随着锅炉冷热应力变化，也可能会产生管板裂纹。

所以，生产过程中，要加强对生产设备的质量管理，并不断更新升级生产设备。

以提高锅炉产品的制造质量。

1.2生产技术问题锅炉的生产不仅需要高品质的设备，而且还需要熟练的工人和完备的技术体系。

如果生产的技术存在不严谨的部分，生产出的卧式内燃锅炉就会更加容易出现管板裂纹问题。

为了让锅炉的生产和质量得到保障，我们需要提升工人的整体素质，尤其是在我国锅炉行业发展的过程中，有很多人的技术水平并不高，在生产的时候，由于工人的个人失误，很容易导致公司出现巨额的损失，甚至出现重大的安全事故。

例如，工人下班后忘记关闭电源，就可能会导致锅炉管板被过度锤炼，管板的基本物理性质就会发生改变。

锅炉压力容器压力管道检验中裂纹问题及预防措施锅炉压力容器和压力管道是工业生产中常见的设备，它们承担着储存和输送压缩气体或液体的重要任务。

在使用过程中，由于长期的高温高压环境以及内外因素的影响，这些设备很容易出现裂纹，从而影响设备的安全性和使用寿命。

对于锅炉压力容器和压力管道的裂纹问题及预防措施的认识是非常重要的。

一、裂纹问题1.裂纹的成因锅炉压力容器和压力管道的裂纹主要是由于以下几个方面的原因：（1）材料本身的缺陷：材料的制造过程中可能存在着一些隐蔽的缺陷，比如夹杂物、气泡等，这些缺陷在使用过程中可能成为裂纹的起点；（2）疲劳载荷：长期的工作状态会使得材料受到疲劳载荷的影响，从而加速了裂纹的生成和扩展；（3）应力腐蚀开裂：在腐蚀介质的作用下，应力集中会导致材料的开裂；（4）制造和安装缺陷：在制造和安装过程中由于操作不当、工艺不合理等原因也会造成裂纹的产生。

2.裂纹的危害锅炉压力容器和压力管道的裂纹一旦产生，将给设备的使用带来很大的危害，主要表现在以下几个方面：（1）安全隐患：裂纹的存在会直接影响设备的安全性能，甚至在严重情况下会引发事故，威胁到人员的生命财产安全；（2）降低使用寿命：裂纹的存在会导致设备寿命的大幅度减少，进而增加了设备的维护成本；（3）影响生产效率：一旦设备出现裂纹问题，就需要停机维修，影响生产计划和生产效率。

二、预防措施1.材料的选择在锅炉压力容器和压力管道的制造过程中，应严格选择优质的材料，并对材料进行详细的检测，确保其没有夹杂物、气泡等缺陷，并保证其符合相应的标准和规范。

2.材料加工和制造过程的控制对于材料的加工和制造过程，需要严格按照相关标准和规范进行操作，确保加工的质量和工艺的合理性，杜绝制造和安装中的缺陷。

3.定期检测和维护对于已经投入使用的锅炉压力容器和压力管道，需要定期进行检测和维护，发现裂纹和隐患及时进行修复和更换，确保设备的完好和安全。

4.合理使用在使用过程中，需要合理安排设备的工作状态和负荷，避免长时间的高温高压状态，减少疲劳载荷对设备的影响。

安全管理论文之浅析水火管、锅炉管板裂纹的原因及处理措施前言水火管和锅炉管作为工业生产中常见的重要设备，在使用过程中经常会出现裂纹问题，不仅影响了设备的正常运转，还会对人身安全构成威胁。

因此，探究水火管和锅炉管板裂纹产生的原因及处理措施对于保障设备的安全运行和提高生产效率至关重要。

水火管、锅炉管板裂纹的原因强度不足在水火管、锅炉管的制造过程中，可能会存在材料强度不足的问题。

例如，采用低强度合金材料或墙厚不足等问题，都可能导致裂纹的产生。

过热当水火管、锅炉管在使用过程中长时间处于高温状态，管道内部的温度高度升高，超出了管壁受压温度极限，就可能导致管道内部的沉积物膨胀破裂，从而产生裂纹。

腐蚀在水火管、锅炉管使用过程中，如果使用的液体或气体含有氧化介质或腐蚀性物质，可能导致管道内壁发生腐蚀，进而引发管道壁的裂纹。

热应力在水火管、锅炉管受到热力作用时，管道内存在的热应力可能会导致管道内壁的裂纹。

例如，在水火管中，补水方法不当，或补水量大，也会导致管道内壁的温度和应力不均，从而产生裂纹。

机械应力在水火管、锅炉管的使用过程中，机械因素可能会导致管道内壁发生机械应力，其强度可能超过了管壁的负荷极限，从而导致管道内壁裂纹。

处理措施选择合适的材料在水火管、锅炉管制造过程中，应该选择合适的材料，以确保材料的强度和耐腐蚀性符合要求。

例如，选择适当的合金材料或加大管壁厚度等措施，都可以有效降低因材料质量问题引起的裂纹。

加强维护水火管、锅炉管的日常检查和维护工作非常重要。

包括清理管道内壁的沉积物，控制管道内温度和压力，严格操作和控制补水量等，都是防止管道裂纹的有效措施。

热交换器的优化设计在热交换器的设计和制造过程中，应该充分考虑热应力的因素，采用合适的补偿设计，保证热应力不会超过管壁的负荷极限，减少管道内壁的裂纹。

加固和更换在发现水火管、锅炉管板裂纹有明显的迹象时，应该及时采取措施，加固或更换裂纹区域的管道，确保设备的正常运行和安全生产。

锅炉压力容器压力管道检验中裂纹问题及预防措施锅炉和压力容器是工业生产中常见的设备，用于加工、储存和输送各种物质。

由于长期受高压和高温的作用，锅炉压力容器及其管道很容易出现裂纹问题，严重影响设备的安全运行。

本文将探讨锅炉压力容器压力管道中裂纹问题的原因及预防措施。

我们来看一下锅炉压力容器压力管道裂纹问题的原因。

其主要包括以下几个方面：1. 材料缺陷：锅炉压力容器和管道所使用的材料可能存在内部缺陷，如夹杂物、夹沙、夹气、缺口等。

这些缺陷会导致材料的强度降低，容易形成低周疲劳断裂。

2. 制造工艺不良：制造过程中，操作不规范、设备失灵、工艺控制不严等因素可能导致材料局部过热或过冷，引起过热变脆或冷脆断裂。

3. 运行条件：锅炉压力容器和管道在长期运行中承受高温高压的作用，其应力水平会发生变化，超过材料的强度极限，从而引起裂纹的产生。

1. 加强材料检测：在锅炉、压力容器和管道的制造过程中，应加强对材料的检测。

采用无损检测技术，如超声波、射线等，对材料进行全面检测，发现隐蔽的缺陷及时处理。

2. 优化工艺控制：在制造过程中，要严格按照工艺规程进行操作，确保设备的加热冷却速度、焊接参数等合理控制，避免材料的过热或过冷，减少制造缺陷。

3. 强化冶金处理：通过热处理和热加工工艺，对材料进行适当的改性处理，提高其抗疲劳性能和韧性，减少裂纹的产生。

4. 加装安全保护装置：在锅炉、压力容器和管道上，应加装一些安全保护装置，如安全阀、溢流阀等，及时排除过压、过温等异常情况，确保设备安全运行。

5. 定期检测维护：对锅炉、压力容器和管道进行定期的检测和维护，及时发现和处理裂纹问题，确保设备的安全运行。

可以采用无损检测、压力试验等方法进行设备的检测。

在实际的生产过程中，要严格按照相关的安全管理制度操作，加强职工的培训和技术指导，提高职工的操作技能和安全意识，降低人为因素对设备安全运行的影响。

锅炉压力容器和管道的裂纹问题是工业生产中常见的安全隐患，为了保证设备的安全运行，必须采取有效的预防措施。

锅炉4管[锅炉三管爆破原因分析及对策]锅炉是工业生产中常用的热能设备，用于产生蒸汽或加热介质。

在锅炉运行过程中，由于各种原因可能会导致锅炉发生爆破事故，尤其是锅炉的管道。

锅炉三管爆破的原因分析如下：1.锅炉压力过高：锅炉运行时如果压力超过了设计工作压力范围，会导致锅炉管道承受过大的压力从而发生爆破。

对策：确保锅炉的运行压力在设计范围内，合理设置压力控制装置，并配备过压保护装置，当压力超过安全范围时及时进行报警和排压处理。

2.过热：当锅炉在运行过程中，由于燃烧不良或堵塞等原因导致水循环不畅，会导致锅炉内壁温度升高，从而发生过热现象。

对策：加强锅炉的水处理工作，保证锅炉内水质良好，定期清洗锅炉及炉膛，确保燃烧充分。

同时，安装过热保护装置，当温度超过设定值时自动切断燃烧器供气，避免过热导致爆破。

3.氧化腐蚀：锅炉管道在运行过程中，由于水质不合格或操作不当，会导致管道内壁发生氧化腐蚀，进而导致管道破裂。

对策：加强锅炉的水质管理工作，定期监测和检验水质，必要时进行水处理。

选用合适的材料制作锅炉管道，并定期对管道进行检测和维护。

4.管道堵塞：锅炉管道在运行过程中，由于积灰、结垢、杂物等原因，会导致管道堵塞，从而使管道内的压力过高，发生爆破。

对策：定期对锅炉进行清洗和冲洗，清除管道内的积灰和结垢；加强操作管理，禁止随意将杂物倾倒入锅炉内。

综上所述，锅炉的爆破对策主要包括以下几点：合理设置压力控制装置和过压保护装置，保证锅炉的运行压力正常；加强锅炉的水处理工作，定期清洗锅炉及炉膛，防止发生过热；定期监测和检验水质，选择合适的材料制作锅炉管道，避免氧化腐蚀；定期清洗和冲洗锅炉，防止管道堵塞。

只有通过科学的预防措施和定期的检查维护，才能有效地避免锅炉四管爆破事故的发生。
