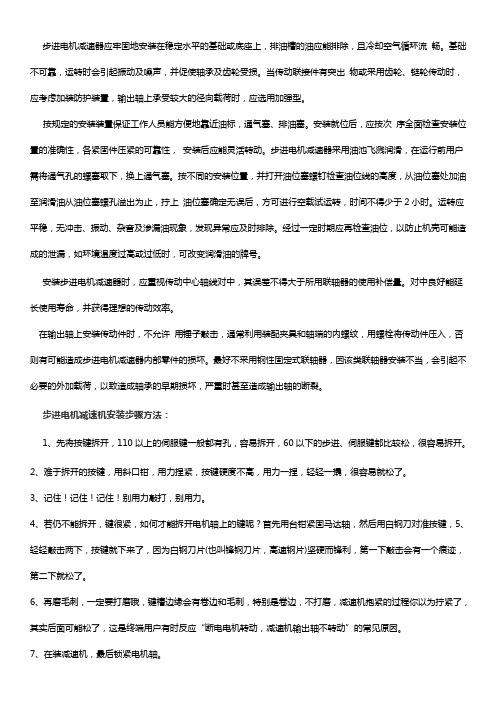

步进电机减速器应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅。
基础不可靠，运转时会引起振动及噪声，并促使轴承及齿轮受损。
当传动联接件有突出物或采用齿轮、链轮传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。
按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。
安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。
步进电机减速器采用油池飞溅润滑，在运行前用户需将通气孔的螺塞取下，换上通气塞。
按不同的安装位置，并打开油位塞螺钉检查油位线的高度，从油位塞处加油至润滑油从油位塞螺孔溢出为止，拧上油位塞确定无误后，方可进行空载试运转，时间不得少于2小时。
运转应平稳，无冲击、振动、杂音及渗漏油现象，发现异常应及时排除。
经过一定时期应再检查油位，以防止机壳可能造成的泄漏，如环境温度过高或过低时，可改变润滑油的牌号。
安装步进电机减速器时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。
对中良好能延长使用寿命，并获得理想的传动效率。
在输出轴上安装传动件时，不允许用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成步进电机减速器内部零件的损坏。
最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重时甚至造成输出轴的断裂。
步进电机减速机安装步骤方法：1、先将按键拆开，110以上的伺服键一般都有孔，容易拆开，60以下的步进、伺服键都比较松，很容易拆开。
2、难于拆开的按键，用斜口钳，用力捏紧，按键硬度不高，用力一捏，轻轻一撬，很容易就松了。
3、记住！记住！记住！别用力敲打，别用力。
4、若仍不能拆开，键很紧，如何才能拆开电机轴上的键呢？首先用台钳紧固马达轴，然后用白钢刀对准按键，5、轻轻敲击两下，按键就下来了，因为白钢刀片(也叫锋钢刀片，高速钢片)坚硬而锋利，第一下敲击会有一个痕迹，第二下就松了。

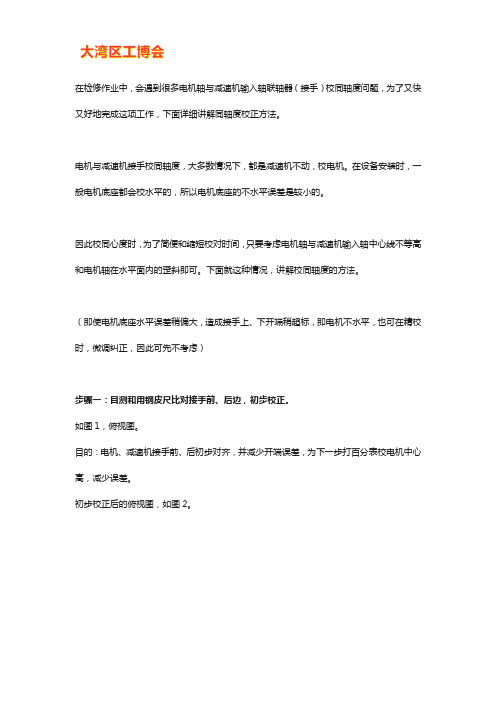

在检修作业中，会遇到很多电机轴与减速机输入轴联轴器（接手）校同轴度问题，为了又快又好地完成这项工作，下面详细讲解同轴度校正方法。
电机与减速机接手校同轴度，大多数情况下，都是减速机不动，校电机。
在设备安装时，一般电机底座都会校水平的，所以电机底座的不水平误差是较小的。
因此校同心度时，为了简便和缩短校对时间，只要考虑电机轴与减速机输入轴中心线不等高和电机轴在水平面内的歪斜即可。
下面就这种情况，讲解校同轴度的方法。
（即使电机底座水平误差稍偏大，造成接手上、下开端稍超标，即电机不水平，也可在精校时，微调纠正，因此可先不考虑）步骤一：目测和用钢皮尺比对接手前、后边，初步校正。
如图1，俯视图。
目的：电机、减速机接手前、后初步对齐，并减少开端误差，为下一步打百分表校电机中心高，减少误差。
初步校正后的俯视图，如图2。
图1图2步骤二：主视图，如图3，校对电机接手中心线与减速机接手中心线等高。
初步校正后的主视图，如图3。
图示安装百分表，旋转减速机接手一圈，记下百分表在上、下两点处读数（若减速机旋转不方便，则把磁座装在电机接手上，旋转电机轴一圈），计算百分表上、下两点的读数差ΔL1，然后，在电机四个地脚螺丝处，同时增加ΔL1/2+(0.10~0.15)厚垫片，其中0.10~0.15mm为经验值，该经验值是补偿打百分表时，电机地脚螺丝未紧固造成的。
垫完垫片后，如图4。
图3图4在刚性接手或接手补偿性能差的情况下，且设备高速运转，减速机或轴承座运行与停止状态温度相差较大的场合，在加垫片时，还要根据经验或计算减速机或轴承座运行时，因温度的升高，导致座子升高，要把这个升高量也加上。
步骤三：俯视图5，电机接手前、后方向校正（校开端）。
在垫垫片过程中，电机相对于减速机接手会产生前、后方向的歪斜和错位，如图5。
图5图6首先用钢皮尺把接手前、后对齐，对齐后的接手如图6。
用块规或游标卡尺，测接手前、后开端，根据相似三角形原理，计算h2=(b2-b1)A/∮D，电机F点处不动，按图示E点处用力缓慢移动电机，读百分表数值，到百分表指针压缩h2后，停止移动。
_1_减速机操作手册B 1010_1040_CN 重要提示..............................................2 适用范围..............................................3 安全须知..............................................41 减速机型号及附件......................................5 1.1 NORD 减速电机型号举例说明.........................5 1.2 减速电机的铭牌....................................62 设备的运输及储存......................................7 2.1收货及检验 ........................................7 2.2设备的搬运 . (7)2.3设备的储存 (8)3 设备的安装............................................9 3.1安装前的准备和检验 .. (9)3.2减速电机的安装 (10)3.3 减速机空心轴的安装...............................12 3.4 扭矩臂的安装.....................................13 3.5空心轴锁紧盘的安装 . (14)3.6 IEC 标准电机的连接................................16 3.7逆止器的连接 . (17)3.8电机的连接 (18)4 电气接线.............................................195 设备的运行...........................................23 5.1 检查油位.........................................23 5.2 激活IEC 适配器自动补油杯.........................24 5.3 减速机效率.......................................25 5.4 检查减速电机.....................................25 5.5 自检项目清单.....................................266 减速机的维修与保养...................................27 6.1 维修与保养.......................................27 6.2 减速电机的全面维修保养...........................29 6.3 润滑油的注油量...................................30 6.4 润滑油的品牌表...................................377 常见故障现象及分析...................................38附件一、安装位置表..................................... 39附件二、零件清单........................................45附件三、螺栓力矩........................................58附表一 减速机各形式及附件的代号与含义...................59附表二 电机各形式及附件的代号与含义.....................60 _2_减速机操作手册B 1010_1040_CN重要提示① 本操作和维护手册(以下简称手册)是减速电机供货不可缺少的组成部分。
SEW减速机使用维护资料二减速电机的安装调整减速电机是SEW减速机的重要组成部分，对于减速电机的安装调整关系到整个减速机的正常运行和使用寿命。
下面是关于减速电机的安装调整的一些维护资料。
一、安装前的准备工作1.确认减速电机的型号和规格，与减速机的型号和规格相匹配。
2.准备好安装所需的工具和辅助设备，如扳手、千斤顶、托盘等。
3.确认安装位置和安装方式，根据实际情况选择悬挂式、基础式或底座式安装。
二、安装步骤1.将减速电机放置在安装位置上，检查电机和减速机之间的轴承端面的平行度和垂直度，必要时进行调整。
2.使用千斤顶等辅助设备将减速电机悬挂在减速机上，注意保持电机与减速机的同轴度。
3.按照电机的安装标准孔尺寸和安装孔的位置要求，用螺栓将电机固定在减速机上。
注意螺栓的紧固力要均匀，并且不能过紧，以免损坏电机和减速机。
4.安装好电机后，检查电机和减速机之间的轴向间隙和螺栓的紧固度。
三、调整工作1.接通电源，启动减速电机，检查电机的运行方向是否正确。
2.根据实际需要调整电机的速度和转矩，可以通过调整减速机上的齿轮比和电机的电压来实现。
3.观察电机的运行状态和温度，确保其运行平稳、无异常振动和过热现象。
4.检查电机的润滑情况，确保油位充足，润滑脂是否均匀分布。
四、安全注意事项1.在安装和调试过程中，必须切断电源以防止意外伤害。
2.电机在运行时会产生较高的温度，为了防止烫伤，请勿触摸电机外壳。
3.严禁将手指等物体伸入电机内部，以防被夹伤。
4.定期检查电机的电缆、接线盒等部件，确保其正常工作和安全使用。
蜗轮蜗杆减速机使用说明书一、减速器的安装、使用与维护1、减速器主动轴直接与电机联接时推荐采用弹性联轴器，减速器被动轴直接与工作机联接时推荐采用齿式联轴器或其他非刚性联轴器。
2、减速器的主动轴线和被动轴线必须与相联接部分的轴线保证同心，其误差不得大于所有联轴器的允许值。
3、减速器安装使用手转动必须灵活，无卡住现象，蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求的规定。
4、减速器安装及在25﹪额定负荷下，蜗轮齿面接触斑点，按齿高不小于55﹪，按齿长不小于60﹪.5、安装好的减速器在正式使用前，应进行空载部分额定载荷间歇运转1-3小时后方可正是运转，运转应平稳无冲击，无异常振动和噪声及漏油等现象，最高油温不得超过85℃.如发现故障应及时排除。
6、减速器的润滑a.蜗杆涡轮齿合一般采用浸油润滑，浸油深度，对蜗杆在蜗轮之下和之侧的蜗杆全齿高，对蜗杆在蜗轮之上的为蜗轮外径1/3。
b.减速器推荐采用兰炼33﹟润滑油。
c.减速器的润滑油油量按油标加注，并参照下表所列油量备油。
新减速器（或新更换蜗杆副）第一次使用时，当运转7-14天后需更换新油，在以后的使用中应定期检查油的质量，对于混入杂质或老化变质的油必须随时更换。
但一般情况下，对于长期连续工作的减速器，须每2-3个月更换油一次，对于每天工作时间不超过8小时的减速器，须每4-6个月换油一次。
在工作中当发现油温显著升高，温升超过60℃或油温超过85℃，油的质量下降以及产生不正常的噪音等现象时，应停止使用，检查原因，如因齿面胶合等原因所致，必须修复排除故障，更换润滑油后再用。
7、减速器应半年一次或定期检修，发现擦伤胶合及显著磨损，必须采用有限措施制止。
备件必须按图样制造，保证质量，更换新的备件后必须经过跑合和负荷试车后再正式使用。
二、润滑油的选择本减速机在投入运行前必须力II入合适的润滑油至油标中心，油位过高或过低都可能导致运转温度升高。
首次使用24小时左右，必须将润滑油放掉，用轻油（柴油或煤油）冲洗干净，然后重新加入新的润滑油，以后每隔2000至2500小时必须重新冲洗和加入新的润滑油。
回转式减速器（太阳能）VE系列安装维护手册安装之前请仔细阅读所有指导书和手册版本号：C2023.04JIANGYIN HUAFANG NEW ENERGY HI-TACH EQUIPMENT CO., LTD总则:●购买者负责提供安全防护措施及所有设备的正确安装。
●安装回转减速器前,请阅读此手册。
只有在严格遵守指导规则的条件下，才能保证其工作特性。
●此手册包含回转减速器的正确安装和维护所需信息。
●下列所有工作步骤都需要专业人员进行操作。
●如有技术问题,请立即与本公司售后服务联系。
●下列文件指导用户如何正确安装和维护回转减速器.此版本将取代早期的所有版本.最终版本将在我们公司的网址主页发布,用户可以登陆www.h-进行下载。
售后服务：地址：江苏省江阴市周庄镇长寿村云顾路85号江阴市华方新能源高科设备有限公司电话: +86-510-86366206传真: +86-510-86366200邮编: 214424网址:邮箱：目录1运输、搬运和贮藏 (1)1.1运输、搬运 (1)1.2贮藏 (1)2安装 (1)2.1安装准备事项 (1)2.2 安装螺栓选择 (1)2.2.1 拧紧力矩推荐 (2)2.3 安装回转式减速器 (2)3. 维护、检查以及润滑 (4)3.1补漆 (4)3.2 安装螺栓检查 (4)3.3 回转式减速器的润滑 (4)3.4润滑脂的加注 (9)4．直流 & 交流电机的安装说明 (9)4.1 电机的运行 (9)4.2 电机的接线定义 (10)4.3 电机的更换 (13)4.3.1 直流电机的更换 (13)4.3.2 交流电机的更换 (15)1运输、搬运和贮藏1.1运输、搬运●运输时请保持包装箱按规定方向放置，避免碰撞.●搬运、开箱时请戴上工作手套并谨慎操作，可利用减速器上的输出轴或螺纹孔进行吊装，不得将电机处作为搬运受力点，保证安全搬运1.2贮藏贮藏时请保持回转式减速器包装箱按规定方向放置，存放于封闭房间，避免潮湿，在封闭包装中，表面防腐蚀，防锈大约可保持3个月，若需更长时间存放，请采取特殊保护措施。

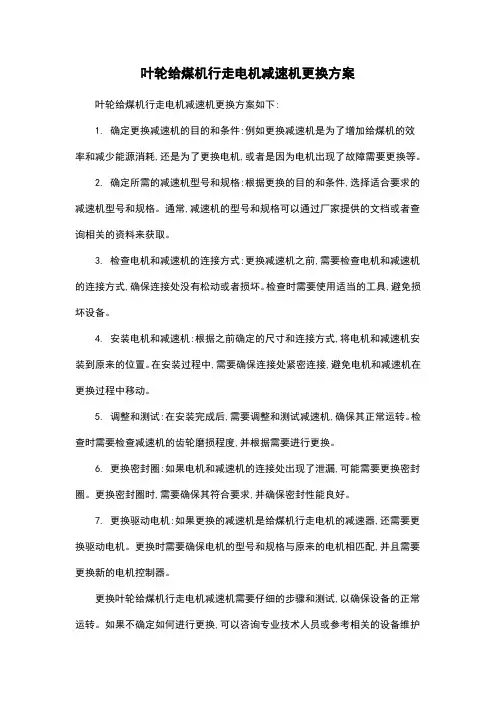

叶轮给煤机行走电机减速机更换方案
叶轮给煤机行走电机减速机更换方案如下:
1. 确定更换减速机的目的和条件:例如更换减速机是为了增加给煤机的效率和减少能源消耗,还是为了更换电机,或者是因为电机出现了故障需要更换等。
2. 确定所需的减速机型号和规格:根据更换的目的和条件,选择适合要求的减速机型号和规格。
通常,减速机的型号和规格可以通过厂家提供的文档或者查询相关的资料来获取。
3. 检查电机和减速机的连接方式:更换减速机之前,需要检查电机和减速机的连接方式,确保连接处没有松动或者损坏。
检查时需要使用适当的工具,避免损坏设备。
4. 安装电机和减速机:根据之前确定的尺寸和连接方式,将电机和减速机安装到原来的位置。
在安装过程中,需要确保连接处紧密连接,避免电机和减速机在更换过程中移动。
5. 调整和测试:在安装完成后,需要调整和测试减速机,确保其正常运转。
检查时需要检查减速机的齿轮磨损程度,并根据需要进行更换。
6. 更换密封圈:如果电机和减速机的连接处出现了泄漏,可能需要更换密封圈。
更换密封圈时,需要确保其符合要求,并确保密封性能良好。
7. 更换驱动电机:如果更换的减速机是给煤机行走电机的减速器,还需要更换驱动电机。
更换时需要确保电机的型号和规格与原来的电机相匹配,并且需要更换新的电机控制器。
更换叶轮给煤机行走电机减速机需要仔细的步骤和测试,以确保设备的正常运转。
如果不确定如何进行更换,可以咨询专业技术人员或参考相关的设备维护
手册。
SEW减速机使用维护资料二减速电机的安装调整减速电机的安装调整是SEW减速机使用维护中非常重要的一步，良好的安装调整能够保证减速电机的正常运行，延长其使用寿命。
本文将介绍减速电机的安装调整的步骤和注意事项。
1.准备工作在安装调整减速电机之前，应先做好一些准备工作。
首先，要检查减速电机的型号、规格和减速比是否与设备要求相符。
其次，要检查电机的外观是否有损坏，如机壳是否变形、电机轴是否弯曲等。
最后，要准备好所需的安装工具和检测仪器。
2.安装准备首先，需要确定减速电机的安装位置和方向。
安装位置应选择在通风良好、温度适宜的地方，避免阳光直射和潮湿环境。
安装方向应与设备要求相符，可以根据设备的传动方向选择正传或反传。
3.安装电机将减速电机与设备连接之前，应先检查设备的轴承、齿轮等传动部件是否有损坏，是否需要更换或修复。
然后，将减速电机与设备的轴对中，并固定好，确保能够传递足够的力矩。
4.调整安装位置在安装减速电机后，需要进行安装位置的调整。
首先，要检查电机的水平度是否符合要求，可以使用水平仪进行测量调整。
其次，要检查电机的垂直度是否符合要求，可以使用垂直仪进行测量调整。
最后，要检查电机与设备之间的间隙是否合适，如果间隙过大或过小都会对传动效果产生影响，需要进行调整。
5.调整传动效果安装调整完成后，需要进行传动效果的调整。
首先，要检查电机的转速是否符合设备要求，可以使用转速表进行测量调整。
其次，要检查电机的转矩是否符合设备要求，可以使用力矩表进行测量调整。
最后，要检查电机的振动和噪音是否正常，如果有异常需要进行排查和修复。
6.安全操作在减速电机的安装调整过程中，要注意安全操作。
首先，要遵守相关的操作规程和安全规定，切勿违规操作。
其次，要戴好个人防护装备，如安全帽、安全镜等。
最后，要保持现场的整洁和安全，防止发生意外事故。
综上所述，减速电机的安装调整是SEW减速机使用维护中非常重要的一步。
在进行安装调整时，要做好准备工作，确保安装位置和方向正确。

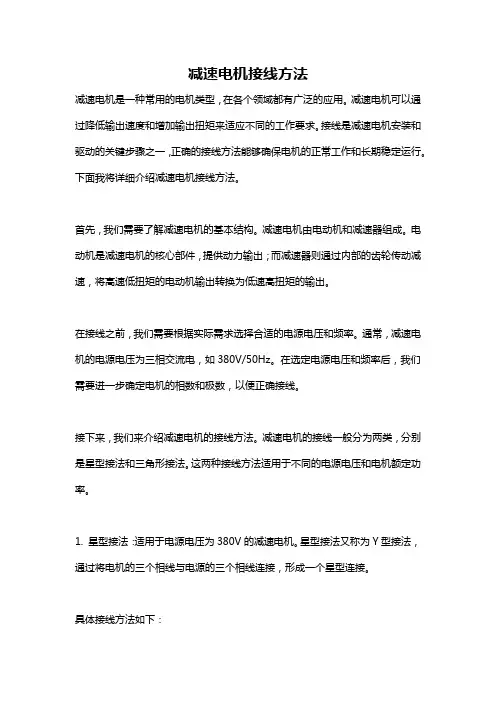

减速电机接线方法减速电机是一种常用的电机类型，在各个领域都有广泛的应用。
