冲压模具设计全套步骤和流程1.零件设计：根据产品的功能要求和外观要求，进行零件的设计。

确定零件的几何形状、尺寸和所需的表面质量等。

2.材料选择：根据零件的要求和产品的使用环境，选择合适的材料。

考虑材料的强度、塑性和可加工性等因素。

3.模具结构设计：根据零件的几何形状和加工要求，设计模具的结构。

包括模具的底座、上模、下模、模具导向装置、顶针等部分。

4.模具零件设计：根据模具结构设计的要求，对模具的各个零部件进行设计。

包括模具的滑块、顶出装置、顶出销等。

5.模具总成设计：将各个模具零件组装成一个整体。

进行模具总成的设计，确定各个模具零件的安装位置、尺寸等。

6.模具加工工艺设计：根据模具结构和零件的加工要求，设计模具的加工工艺。

包括模具的加工工艺路线、加工顺序、机床设备等。

7.模具调试和试产：根据模具的设计和加工工艺，进行模具的组装和调试。

包括模具的调试、调整、测试以及初次试产。

根据试产结果，对模具进行优化和改进。

8.模具使用和维护：对模具进行使用和维护。

包括模具的防护、清洁、润滑和定期维护等。

9.模具性能评价：对模具进行性能评价。

包括模具的使用寿命、生产效率、加工精度等方面的评价。

10.模具改进和更新：根据使用中的问题和需求，对模具进行改进和更新。

包括模具的结构改进、材料选择和加工工艺的优化等。

以上是冲压模具设计的全套步骤和流程。

在进行设计的过程中，需要考虑零件的功能要求、材料的选择、模具的结构设计、加工工艺的确定等因素。

通过设计和优化，能够获得满足产品要求的冲压模具，提高生产效率和产品质量。

塑料模具设计与制造工艺流程塑料模具设计与制造工艺流程一、引言塑料模具是一种用于制造塑料制品的重要工具，它具有成本低、加工效率高、可大批量生产等优点，被广泛应用于汽车、家电、电子产品等各个领域。

本文将详细介绍塑料模具设计与制造的工艺流程。

二、模具设计1.产品分析：首先需要对要制造的塑料制品进行全面的分析，包括产品的尺寸、形状、结构和功能等方面。

通过分析可以确定所需模具的类型、材料和工艺。

2.模具结构设计：根据产品分析的结果，进行模具结构设计。

模具结构设计包括顶出、翻斜、分模、脱模等方面的考虑，以确保产品能够顺利脱模。

3.模具零件设计：对整个模具进行分解，设计各个零部件的形状和尺寸。

常见的模具零件包括模板、螺杆、模芯、顶针等。

设计时要考虑零件的强度、刚度和耐磨性等因素。

4.模具装配设计：根据模具零件设计的结果进行模具的装配设计，确保各个零部件之间的配合精度和加工精度要求。

5.模具设计验证：对设计的模具进行验证，包括结构强度、脱模性能、产品加工性能等方面的测试和分析。

如果存在问题，需要进行相应的修改和优化。

三、模具制造1.原材料准备：根据模具设计的结果，准备所需的模具材料，通常使用的材料有钢材和铝合金等。

根据不同情况选择合适的材料。

2.粗加工：将材料进行粗加工，包括锻造、剪切、车削等步骤，使材料初步呈现出设计要求的形状和尺寸。

3.精加工：对粗加工的模具零部件进行精加工，包括铣削、磨削、钻孔等步骤，使零部件达到设计要求的精度和表面光洁度。

4.热处理：对加工好的模具零部件进行热处理，通过控制温度和时间等参数，使零部件具有良好的硬度和韧性。

5.装配调试：将加工好的零部件进行装配调试，在装配过程中进行配合精度和尺寸精度的检测和调整，确保模具的正常使用。

四、模具试模1.试模准备：在进行试模前，需要对模具进行清洁和润滑处理，确保模具表面的光洁度和顺滑度。

2.材料预热：根据所使用的塑料材料，对材料进行预热处理，使其达到适宜的流动性和熔融温度，以便顺利注入模具。

冲压模具设计的方法与步骤冲压模具设计的方法与步骤模具种类很多，根据加工对象和加工工艺可分为：①加工金属的模具。

②加工非金属和粉末冶金的模具。

今天店铺要给大家讲的是冲压模具设计的方法与步骤，欢迎大家前来参考阅读。

一.冲压零件的冲压工艺性分析冲压零件必须具有良好的冲压工艺性，才能以最简单、最经济的方法制造出合格的冲压零件。

可以按照以下方法完成冲压件的工艺性分析：1.读懂零件图。

除零件形状尺寸外，重点要了解零件精度和表面粗糙度的要求。

2.分析零件的结构和形状是否适合冲压加工。

3.分析零件的基准选择及尺寸标注是否合理，尺寸、位置和形状精度是否适合冲压加工。

4.冲裁件断面的表面粗糙度要求是否过高。

5.是否有足够大的生产批量。

如果零件的工艺性太差，应与设计人员协商，提出修改设计的方案。

如果生产批量太小，应考虑采用其它的生产方法进行加工。

二.冲压工艺方案设计及最佳工艺规程设计1.根据冲压零件的形状尺寸，初步确定冲压工序的性质，如：冲裁、弯曲、拉深、胀形、扩孔等。

2.核算各冲压成形方法的变形程度。

若变形成度超过极限变形程度，应计算该工序的冲压次数。

3.根据各工序的变形特点和质量要求，安排合理的冲压顺序。

要注意确保每道工序的变形区都是弱区，已经成形的部分(含已经冲制出的孔或外形)在以后的工序中不得再参与变形，多角弯曲件要先弯外后弯内，要安排必要的辅助工序和整形、校平、热处理等工序。

4.在保证制件精度的前提下，根据生产批量和毛坯定位与出料要求，确定合理的工序组合方式。

5.要设计两个以上的'工艺方案，并从质量、成本、生产率、模具的刃磨与维修、模具寿命及操作安全性等各个方面进行比较，从中选定一个最佳的工艺方案。

6.初步确定各个工序的冲压设备。

三.冲压零件毛坯设计及排样图设计1.按冲压件性质尺寸，计算毛坯尺寸，绘制毛坯图。

2.按毛坯性质尺寸，设计排样图，进行材料利用率计算。

要设计多种排样方案，经过比较选择其中的最佳方案。

冲压模具设计的一般流程
1.审查产品图纸：首先需要仔细审查产品的工程图纸，了解产品的各
个尺寸要求、工艺要求以及其他相关要求。

2.确定冲压工艺：根据产品的要求，确定适合的冲压工艺，选择冲压
机械设备，确定最佳的冲压工艺参数。

3.设计模具结构：根据产品的工程图纸和冲压工艺要求，设计模具的
结构。

包括上模、下模、保护板、导向机构和顶针等。

4.确定模具尺寸：根据产品的尺寸要求，确定模具的尺寸。

包括上模、下模的尺寸以及模具的总高度。

5.设计冲裁件：在冲压模具中，通常需要设计一些冲裁件，用于切割
产品或者打孔等。

根据产品的要求，设计相应的冲裁件。

6.进行模具分解：将整个模具分解为若干个零部件，根据设计要求，
分布绘制模具的各个零件的图纸。

7.图纸绘制：根据模具的总装图和各个零件的图纸，进行详细的绘制
和标注。

确保各个零件的尺寸和位置准确无误。

8.模具加工：根据图纸，通过数控机床等设备进行各个零件的加工。

包括铣削、车削、磨削等工艺。

9.模具装配：将各个零件按照设计图纸的要求进行装配，完成整个冲
压模具的制作。

10.模具调试：完成模具制作后，进行模具的调试，确保模具能够正
常运行，满足产品的工艺要求。

11.产出产品：经过模具调试后，使用冲压机械设备进行批量生产，产出满足产品要求的冲压件。

12.模具维护和修理：冲压模具在使用过程中，需要进行定期的维护和修理，确保模具长时间稳定运行。

冲压模具设计全套步骤和流程总算是弄明白了第一步：了解产品需求第二步：确定冲压工艺在了解产品需求的基础上，确定适合的冲压工艺。

冲压工艺包括冲压方式、冲压压力、冲次、下模方式等，决定了模具的结构和材料的选择。

第三步：构思模具结构基于冲压工艺要求，开始构思模具的结构。

包括分模、上模、下模、导向、顶出、定位等，根据产品的形状和需求进行合理的布局。

第四步：选择材料根据模具的使用要求，选择合适的材料。

常见的模具材料有工具钢、硬质合金等，选择合适的材料有助于提高模具的寿命和稳定性。

第五步：设计模具零件根据模具的结构，开始设计模具的各个零件。

包括模座、模套、冲片、导柱、导套、顶出杆等，每个零件的设计都要考虑其相互之间的协调和可靠性。

第六步：组装模具完成各个零件的设计后，将其组装成完整的模具。

在组装时需要注意零件之间的配合尺寸和间隙，保证组装的准确性和稳定性。

第七步：试模调试完成模具的组装后，进行试模调试。

通过试模调试可以检验模具的设计是否准确，是否满足产品的要求，同时也可以发现并解决可能存在的问题。

第八步：验收模具经过试模调试后，进行对模具的验收。

验收包括模具寿命测试、产品检验、模具结构和配合尺寸的检查等，确保模具的性能和质量达到要求。

第九步：使用和维护通过验收后，模具可以投入使用。

在使用过程中，要定期进行维护和保养，及时处理模具的故障和损坏，延长模具的使用寿命。

以上就是冲压模具设计的全套步骤和流程。

冲压模具设计需要综合考虑产品的需求、冲压工艺和材料等因素，合理设计出高质量的模具，确保产品的质量和生产的效率。

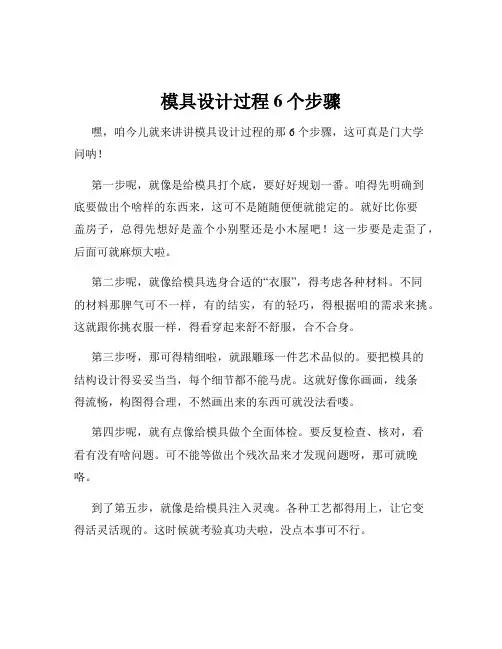

模具设计过程6个步骤嘿，咱今儿就来讲讲模具设计过程的那 6 个步骤，这可真是门大学问呐！第一步呢，就像是给模具打个底，要好好规划一番。

咱得先明确到底要做出个啥样的东西来，这可不是随随便便就能定的。

就好比你要盖房子，总得先想好是盖个小别墅还是小木屋吧！这一步要是走歪了，后面可就麻烦大啦。

第二步呢，就像给模具选身合适的“衣服”，得考虑各种材料。

不同的材料那脾气可不一样，有的结实，有的轻巧，得根据咱的需求来挑。

这就跟你挑衣服一样，得看穿起来舒不舒服，合不合身。

第三步呀，那可得精细啦，就跟雕琢一件艺术品似的。

要把模具的结构设计得妥妥当当，每个细节都不能马虎。

这就好像你画画，线条得流畅，构图得合理，不然画出来的东西可就没法看喽。

第四步呢，就有点像给模具做个全面体检。

要反复检查、核对，看看有没有啥问题。

可不能等做出个残次品来才发现问题呀，那可就晚咯。

到了第五步，就像是给模具注入灵魂。

各种工艺都得用上，让它变得活灵活现的。

这时候就考验真功夫啦，没点本事可不行。

最后一步，那就是验收啦。

看看咱辛苦设计出来的模具是不是真的符合要求，能不能打出漂亮的成品来。

要是不行，那可得赶紧回去修改，可不能将就。

你说这模具设计过程是不是挺有意思的？每一步都不能掉以轻心，都得认真对待。

就像走钢丝一样，稍微有点偏差可能就前功尽弃啦。

咱可得把这6 个步骤都牢牢记住，就像记住回家的路一样。

只有这样，才能设计出完美的模具，做出让人惊叹的产品呀！这可不是开玩笑的，这是实实在在的技术活啊！你想想，要是模具设计不好，那生产出来的东西能好吗？那肯定不行呀！所以说呀，这模具设计过程的 6 个步骤，那是一个都不能少，一个都不能马虎！咱可得用心去钻研，去琢磨，让这门技术在咱手里发扬光大！。

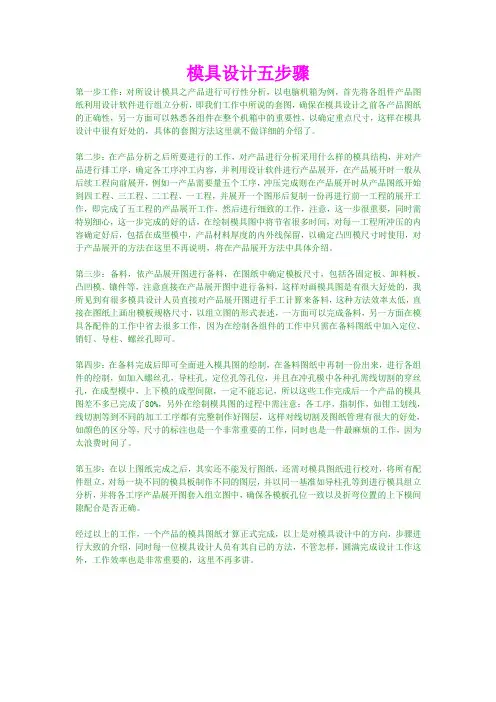

模具设计五步骤第一步工作：对所设计模具之产品进行可行性分析，以电脑机箱为例，首先将各组件产品图纸利用设计软件进行组立分析，即我们工作中所说的套图，确保在模具设计之前各产品图纸的正确性，另一方面可以熟悉各组件在整个机箱中的重要性，以确定重点尺寸，这样在模具设计中很有好处的，具体的套图方法这里就不做详细的介绍了。

第二步：在产品分析之后所要进行的工作，对产品进行分析采用什么样的模具结构，并对产品进行排工序，确定各工序冲工内容，并利用设计软件进行产品展开，在产品展开时一般从后续工程向前展开，例如一产品需要量五个工序，冲压完成则在产品展开时从产品图纸开始到四工程、三工程、二工程、一工程，并展开一个图形后复制一份再进行前一工程的展开工作，即完成了五工程的产品展开工作，然后进行细致的工作，注意，这一步很重要，同时需特别细心，这一步完成的好的话，在绘制模具图中将节省很多时间，对每一工程所冲压的内容确定好后，包括在成型模中，产品材料厚度的内外线保留，以确定凸凹模尺寸时使用，对于产品展开的方法在这里不再说明，将在产品展开方法中具体介绍。

第三步：备料，依产品展开图进行备料，在图纸中确定模板尺寸，包括各固定板、卸料板、凸凹模、镶件等，注意直接在产品展开图中进行备料，这样对画模具图是有很大好处的，我所见到有很多模具设计人员直接对产品展开图进行手工计算来备料，这种方法效率太低，直接在图纸上画出模板规格尺寸，以组立图的形式表述，一方面可以完成备料，另一方面在模具各配件的工作中省去很多工作，因为在绘制各组件的工作中只需在备料图纸中加入定位、销钉、导柱、螺丝孔即可。

第四步：在备料完成后即可全面进入模具图的绘制，在备料图纸中再制一份出来，进行各组件的绘制，如加入螺丝孔，导柱孔，定位孔等孔位，并且在冲孔模中各种孔需线切割的穿丝孔，在成型模中，上下模的成型间隙，一定不能忘记，所以这些工作完成后一个产品的模具图差不多已完成了80%，另外在绘制模具图的过程中需注意：各工序，指制作，如钳工划线，线切割等到不同的加工工序都有完整制作好图层，这样对线切割及图纸管理有很大的好处，如颜色的区分等，尺寸的标注也是一个非常重要的工作，同时也是一件最麻烦的工作，因为太浪费时间了。

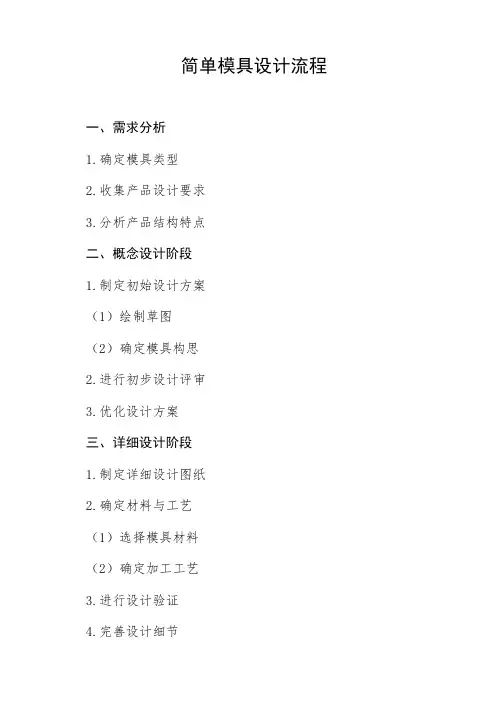

简单模具设计流程
一、需求分析
1.确定模具类型
2.收集产品设计要求
3.分析产品结构特点
二、概念设计阶段
1.制定初始设计方案
（1）绘制草图
（2）确定模具构思
2.进行初步设计评审
3.优化设计方案
三、详细设计阶段
1.制定详细设计图纸
2.确定材料与工艺
（1）选择模具材料
（2）确定加工工艺
3.进行设计验证
4.完善设计细节
四、制造加工
1.下单制造模具
2.进行模具加工（1）粗加工（2）精密加工
3.进行热处理
4.进行表面处理
五、调试与试模
1.安装模具
2.进行模具调试
3.进行试模生产
4.调整模具参数
六、客户确认
1.客户验收
2.处理客户反馈
3.提供售后服务。

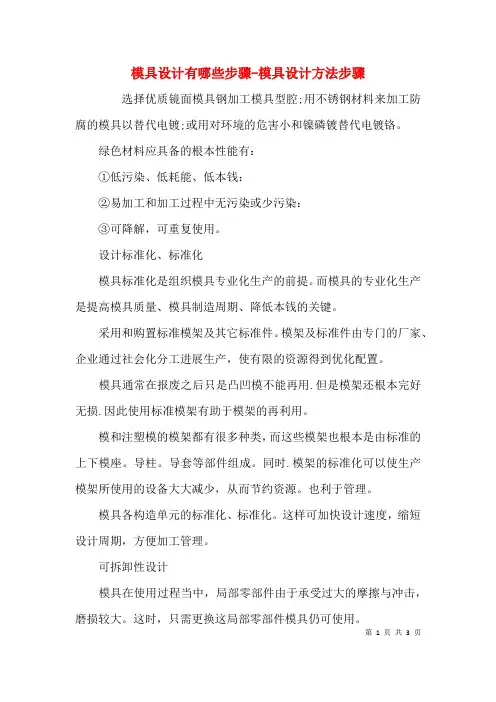

模具设计有哪些步骤-模具设计方法步骤选择优质镜面模具钢加工模具型腔;用不锈钢材料来加工防腐的模具以替代电镀;或用对环境的危害小和镍磷镀替代电镀铬。

绿色材料应具备的根本性能有：①低污染、低耗能、低本钱：②易加工和加工过程中无污染或少污染：③可降解，可重复使用。

设计标准化、标准化模具标准化是组织模具专业化生产的前提。

而模具的专业化生产是提高模具质量、模具制造周期、降低本钱的关键。

采用和购置标准模架及其它标准件。

模架及标准件由专门的厂家、企业通过社会化分工进展生产，使有限的资源得到优化配置。

模具通常在报废之后只是凸凹模不能再用.但是模架还根本完好无损.因此使用标准模架有助于模架的再利用。

模和注塑模的模架都有很多种类，而这些模架也根本是由标准的上下模座。

导柱。

导套等部件组成。

同时.模架的标准化可以使生产模架所使用的设备大大减少，从而节约资源。

也利于管理。

模具各构造单元的标准化、标准化。

这样可加快设计速度，缩短设计周期，方便加工管理。

可拆卸性设计模具在使用过程当中，局部零部件由于承受过大的摩擦与冲击，磨损较大。

这时，只需更换这局部零部件模具仍可使用。

第 1 页共3 页另外，有时只要更换工作零件，即可实现一种新产品的生产。

不可拆卸不仅造成大量可重复零部件材料的浪费。

而且因废弃物不好处置.还会严重污染环境。

因而在设计初期就要考虑到拆卸的问题：①尽可能选择通用构造，以便更换。

②在满足强度要求的前提下。

尽量采用可拆卸联接。

如用螺纹联接，不用焊接、铆接等。

制造环境设计机械生产车间，尤其是冲压车间的噪音和污染非常严重。

对工作人员的身体安康造成非常大的威胁，也干扰了周边的安宁，所以，在进展模具设计的时候要对产生的噪音加以控制，甚至消除。

通常消除机器噪音的方法有以下几种方法：用v带代替齿轮传动;以摩擦离合器代替刚性离合器;做好飞轮等回转体的动平衡：在压力机产生噪音的主要部位加盖隔音罩：采用有减震器的无冲击模架等。

包装方案设计包装方案的设计主要包括三方面：包装材料的选用、包装构造的改进以及包装材料及其废弃物的回收利用。
