【CN209459953U】一种便捷式现场袋装水泥样品抽检取样器【专利】

专利名称：一种工程监理用水泥取样装置专利类型：实用新型专利
发明人：王安安
申请号：CN201920075932.0
申请日：20190117
公开号：CN209542165U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种工程监理用水泥取样装置，其结构包括清理装置和控制面板，本实用一种工程监理用水泥取样装置，通过将清理装置设置于旋转箱上端内部，电机工作通过螺旋绞刀将水泥运输到旋转箱内部，在经过出泥口进入收集筒，如果需进行下一批的取样时，先通过控制面板将螺旋绞刀反方向运转，并且启动风机箱内部的风机吹动气流通过出风管经过分流管出进行分流，气流在螺旋绞刀反方向运转时将多余的杂质通过螺旋绞刀运转吹出进行清理，并且也通过出泥口排出取样装置外，且在分流管的下端处设置有防尘网防止水泥灰尘倒流进入风机箱当中，再进行下一批的取样，解决了现有水泥取样装置在取样后内部未清理干净，造成测量出的数据具有偏差的问题。

申请人：重庆赛迪工程咨询有限公司
地址：400013 重庆市渝中区双钢路1号96幢2、3、4层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种建筑施工现场检验用取样器专利类型：实用新型专利
发明人：毛建清,李芳,黎泽波
申请号：CN202020807545.4
申请日：20200515
公开号：CN212300921U
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种建筑施工现场检验用取样器，属于取样器的技术领域；其技术要点包括连杆、设于所述连杆一端的把手、可拆卸设于所述连杆远离所述把手一端的钻头、与所述连杆沿连杆的长度方向滑动连接的推杆以及设于所述推杆的一端且与所述钻头沿连杆的长度方向滑动连接的推块；还包括对所述推杆进行限位的限位结构，所述限位结构包括设于所述把手背离所述连杆一侧的固定座、设于所述固定座内的卡接件一以及设于所述推杆的卡接件二，所述卡接件一与所述卡接件二可拆卸配合。

本实用新型可在将钻头插入土壤中之前，将钻头内的推块限位在钻头的顶部，从而推块不会阻碍土壤进入钻头内，进而达到省力的目的。

申请人：四川江龙建筑工程有限公司
地址：610041 四川省成都市武侯区华兴街道沈家桥村五组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种袋装水泥取样器专利类型：实用新型专利
发明人：刘琳,倪超
申请号：CN202020384213.X 申请日：20200324
公开号：CN211697069U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种袋装水泥取样器，涉及取样设备技术领域。

本实用新型包括外管、外管的一端设有锥头；外管靠近锥头的一端的周侧面上开设有取样口；外管远离锥头的一端的周侧面上开设有一出料口；外管内转动安装有一转轴；转轴与外管的内壁之间形成进料通道；外管内还设有一挡片；挡片位于出料口远离锥头的一侧；转轴贯穿挡片且于挡片转动密封连接；转轴上设有螺旋叶片；螺旋叶片位于挡片与锥头之间。

本实用新型取样过程中不会损坏水泥袋，避免水泥洒落出来造成浪费，避免污染环境；同时能够确保插入一次取出足够的量不需反复插入袋中进行取样。

申请人：泰山职业技术学院
地址：271000 山东省泰安市天烛峰路281号
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：戴丽伟
更多信息请下载全文后查看。

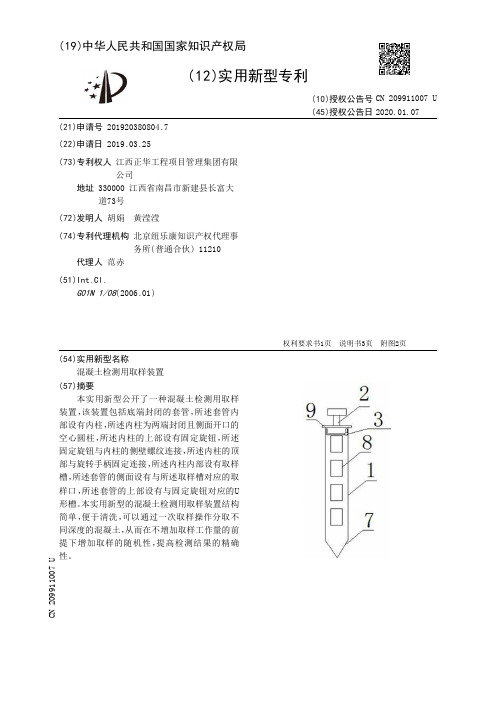

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380804.7(22)申请日 2019.03.25(73)专利权人 江西正华工程项目管理集团有限公司地址 330000 江西省南昌市新建县长富大道73号(72)发明人 胡娟　黄滢滢　(74)专利代理机构 北京纽乐康知识产权代理事务所(普通合伙) 11210代理人 范赤(51)Int.Cl.G01N 1/08(2006.01)(54)实用新型名称混凝土检测用取样装置(57)摘要本实用新型公开了一种混凝土检测用取样装置，该装置包括底端封闭的套管，所述套管内部设有内柱，所述内柱为两端封闭且侧面开口的空心圆柱，所述内柱的上部设有固定旋钮，所述固定旋钮与内柱的侧壁螺纹连接，所述内柱的顶部与旋转手柄固定连接，所述内柱内部设有取样槽，所述套管的侧面设有与所述取样槽对应的取样口，所述套管的上部设有与固定旋钮对应的U 形槽。

本实用新型的混凝土检测用取样装置结构简单，便于清洗，可以通过一次取样操作分取不同深度的混凝土，从而在不增加取样工作量的前提下增加取样的随机性，提高检测结果的精确性。

权利要求书1页 说明书3页 附图2页CN 209911007 U 2020.01.07C N 209911007U权　利　要　求　书1/1页CN 209911007 U1.一种混凝土检测用取样装置，包括底端封闭的套管（1），其特征在于，所述套管（1）内部设有内柱（2），所述内柱（2）为两端封闭且侧面开口的空心圆柱，所述内柱（2）的上部设有固定旋钮（3），所述固定旋钮（3）与内柱（2）的侧壁螺纹连接，所述内柱（2）的顶部与旋转手柄（6）固定连接，所述内柱（2）内部设有取样槽（4），所述套管（1）的侧面设有与所述取样槽（4）对应的取样口（8），所述套管（1）的上部设有与固定旋钮（3）对应的U形槽（10）。

2.根据权利要求1所述的混凝土检测用取样装置，其特征在于，所述取样槽（4）为多个，相邻两个所述取样槽（4）之间设有隔板（5），所述隔板（5）与所述内柱（2）的内侧壁固定连接，所述隔板（5）为圆形。

专利名称：一种工程质量监督用水泥检查取样装置专利类型：实用新型专利
发明人：陈伟亚
申请号：CN202021658965.7
申请日：20200811
公开号：CN213180866U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种工程质量监督用水泥检查取样装置，包括主体箱，主体箱为箱体结构，主体箱内部安装有存样盒，且主体箱上端连接有称重仪，主体箱上端连接有滑动框，且滑动框上端为框架结构，并且其框架的两侧设有一竖向连接杆，滑动框内部穿设有预存杆，滑动框上设有拉动结构，拉动结构包括上部手柄和下部手柄，上部手柄设在下部手柄上方，且拉动结构下方连接有取样管。

该工程质量监督用水泥检查取样装置能够对同一袋装水泥进行多点取样，使样品的检测更具有代表性，同时待检测的样品是出于相较密封的环境中，能够避免遭受污染，使得检测结果更加准确。

申请人：陈伟亚
地址：461700 河南省许昌市襄城县烟城路住建局工程质量监督站
国籍：CN
更多信息请下载全文后查看。

专利名称：一种水泥路面检测用取样装置专利类型：实用新型专利
发明人：方恺,张燕,吴宗林
申请号：CN202020357551.4
申请日：20200320
公开号：CN212111423U
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本实用新型涉及水泥路面检测技术领域，具体揭示了一种水泥路面检测用取样装置，包括稳定主板，所述稳定主板的底面通过铰链固定连接有弧形杆，所述弧形杆的底端固定连接有取样铲，所述弧形杆的表面活动连接有控制板，所述控制板的表面开设有与弧形杆相适配的活动孔，所述控制板的顶面轴心处固定连接有控制杆，所述控制杆的顶端贯穿稳定主板的底面并延伸至稳定主板的顶面且固定连接有稳定环；本实用新型通过弧形杆与取样铲，使得在需要对混凝土路面进行取样时，能够让控制杆上的控制板带动弧形杆收缩，直接一步就将未干的混凝土采集到取样铲中并直接进行干燥成型，不需额外放入模具中，达到了方便操作者取样操作的效果。

申请人：安徽省骏腾工程试验检测有限公司
地址：230000 安徽省合肥市包河工业区北京路11号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种食品检验快速取样器专利类型：实用新型专利
发明人：赵磊
申请号：CN201920210133.X
申请日：20190218
公开号：CN209525123U
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种食品检验快速取样器，包括壳体、柜门，柜门嵌入设置在壳体的侧壁，并与壳体铰接，壳体的内部设有电机，电机的一侧设有联轴器，电机与联轴器通过电机轴活动连接，联轴器的一侧设有转轴，转轴的一侧设有卡块，卡块呈水平设置在转轴的侧壁，并与转轴焊接，卡块嵌入设置在联轴器的内部，并与联轴器匹配，转轴的侧面设有三组齿轮，齿轮嵌套设置在转轴的中间位置，并与转轴之间实现过盈配合，壳体的内部设有升降轴，升降轴嵌入设置在壳体的内部，并与壳体活动连接，壳体的顶部设有阻挡板，阻挡板的侧壁与升降轴的顶端焊接，具有能够切换取样的间隔时间，取样效率高，成本低等优点。

申请人：赵磊
地址：276002 山东省临沂市兰山区北城墙根巷26号
国籍：CN
更多信息请下载全文后查看。

专利名称：工程监理用便携式袋装水泥取样器专利类型：实用新型专利
发明人：程强,周健生
申请号：CN202121931961.6
申请日：20210817
公开号：CN215727011U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了取样器技术领域的一种工程监理用便携式袋装水泥取样器，包括端部具有穿刺部的取样筒，取样筒内可滑动地安置有取样仓，取样仓外壁上开设有连通其内部的储存腔，取样筒上同轴穿设有拉杆，拉杆一端设有拉块，取样筒远离穿刺部的一端设有缺口形式的取放槽，取样筒能够从取放槽中取出。

将穿刺部穿入水泥袋中，通过取样仓在取样筒内滑动，使得取样仓能够对水泥袋中的水泥进行收集，然后取样仓被拉杆拉动至取放槽处，且由于取样仓与拉杆可拆卸连接，使得工作人员能够直接将取样仓从取样筒内取下，以便进行检测，通过设置橡胶盘，能够对穿刺深度进行限位，另外还可对穿刺过程进行缓冲。

申请人：安徽万纬工程管理有限责任公司
地址：246000 安徽省安庆市油化1路6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种商品混凝土质量管控抽检设备专利类型：实用新型专利
发明人：杨迪明
申请号：CN202220307869.0
申请日：20220216
公开号：CN216847810U
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种商品混凝土质量管控抽检设备，包括升降推车，所述升降推车顶部设有工作板，且工作板顶部滑动设有移动板，所述移动板两侧与工作板顶部接设有调节机构，且调节机构包括固定块、调节杆、调节块与到位块，所述工作板两侧接设有第一升缩杆，且第一升缩杆顶部转动设有提升杆，所述移动板顶部中间位置放置有塌落度筒，且塌落度筒两侧呈上下远离位置皆设有开口块与受压块，所述移动板顶部两侧皆转动设有限位杆，所述工作板顶部拐角处皆设有第二升缩杆，且第二升缩杆顶部设有承接斗。

本实用新型在使用时能减少工作人员的工作量，提高使用的便捷性，同时提高抽检效率。

申请人：杨迪明
地址：311815 浙江省绍兴市诸暨市次坞镇新徐坞杨村363号
国籍：CN
更多信息请下载全文后查看。
