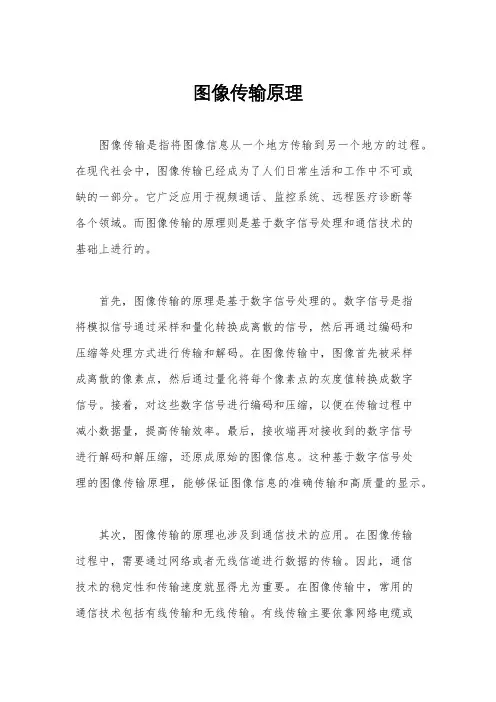

第七章 图像信号的传输技术

图像传输原理图像传输是指将图像信息从一个地方传输到另一个地方的过程。

在现代社会中，图像传输已经成为了人们日常生活和工作中不可或缺的一部分。

它广泛应用于视频通话、监控系统、远程医疗诊断等各个领域。

而图像传输的原理则是基于数字信号处理和通信技术的基础上进行的。

首先，图像传输的原理是基于数字信号处理的。

数字信号是指将模拟信号通过采样和量化转换成离散的信号，然后再通过编码和压缩等处理方式进行传输和解码。

在图像传输中，图像首先被采样成离散的像素点，然后通过量化将每个像素点的灰度值转换成数字信号。

接着，对这些数字信号进行编码和压缩，以便在传输过程中减小数据量，提高传输效率。

最后，接收端再对接收到的数字信号进行解码和解压缩，还原成原始的图像信息。

这种基于数字信号处理的图像传输原理，能够保证图像信息的准确传输和高质量的显示。

其次，图像传输的原理也涉及到通信技术的应用。

在图像传输过程中，需要通过网络或者无线信道进行数据的传输。

因此，通信技术的稳定性和传输速度就显得尤为重要。

在图像传输中，常用的通信技术包括有线传输和无线传输。

有线传输主要依靠网络电缆或者光纤进行数据传输，其稳定性和传输速度较高；而无线传输则是通过无线电波进行数据传输，能够实现远距离的图像传输。

无论是有线传输还是无线传输，都需要借助调制解调器、路由器、信号放大器等设备来保证数据的稳定传输。

最后，图像传输的原理还涉及到图像压缩和解压缩技术。

在图像传输过程中，由于数据量较大，如果不进行压缩处理，将会导致传输速度慢、占用带宽过大等问题。

因此，图像传输中常常采用图像压缩技术，将图像数据进行压缩，以减小数据量。

常用的图像压缩算法包括JPEG、PNG等，它们能够有效地减小图像数据的大小，同时保证图像质量。

而在接收端，需要对接收到的压缩图像数据进行解压缩，还原成原始的图像信息。

图像压缩和解压缩技术的应用，能够有效提高图像传输的效率和质量。

综上所述，图像传输原理是基于数字信号处理和通信技术的基础上进行的。

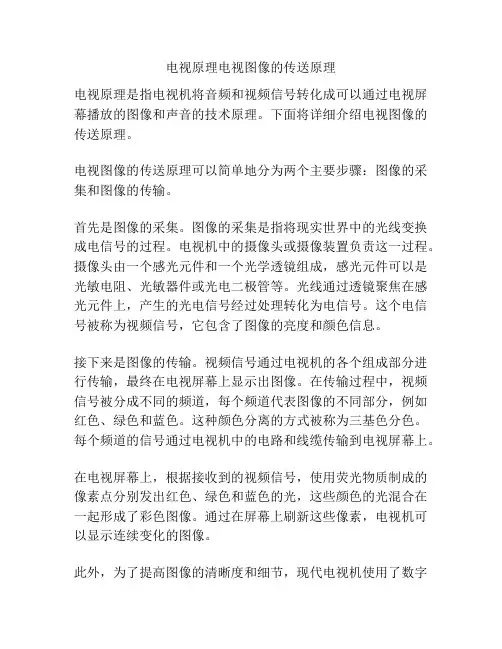

电视原理电视图像的传送原理电视原理是指电视机将音频和视频信号转化成可以通过电视屏幕播放的图像和声音的技术原理。

下面将详细介绍电视图像的传送原理。

电视图像的传送原理可以简单地分为两个主要步骤：图像的采集和图像的传输。

首先是图像的采集。

图像的采集是指将现实世界中的光线变换成电信号的过程。

电视机中的摄像头或摄像装置负责这一过程。

摄像头由一个感光元件和一个光学透镜组成，感光元件可以是光敏电阻、光敏器件或光电二极管等。

光线通过透镜聚焦在感光元件上，产生的光电信号经过处理转化为电信号。

这个电信号被称为视频信号，它包含了图像的亮度和颜色信息。

接下来是图像的传输。

视频信号通过电视机的各个组成部分进行传输，最终在电视屏幕上显示出图像。

在传输过程中，视频信号被分成不同的频道，每个频道代表图像的不同部分，例如红色、绿色和蓝色。

这种颜色分离的方式被称为三基色分色。

每个频道的信号通过电视机中的电路和线缆传输到电视屏幕上。

在电视屏幕上，根据接收到的视频信号，使用荧光物质制成的像素点分别发出红色、绿色和蓝色的光，这些颜色的光混合在一起形成了彩色图像。

通过在屏幕上刷新这些像素，电视机可以显示连续变化的图像。

此外，为了提高图像的清晰度和细节，现代电视机使用了数字信号处理技术和高清晰度显示技术。

数字信号处理可以将模拟信号转换为数字信号，并对信号进行处理和增强，以提高图像的质量。

高清晰度显示技术则使用更高的分辨率和更多的像素点来显示图像，使得图像更加清晰和细腻。

总之，电视图像的传送原理是将现实世界中的光线通过感光元件和透镜采集成视频信号，然后通过电视机的电路和线缆传输到电视屏幕上，在屏幕上显示出连续变化的彩色图像。

现代电视技术的发展使得图像更加逼真和清晰，为观众提供了更好的视觉体验。

继续写相关内容：除了图像的采集和传输原理，电视图像还涉及到一些其他关键技术和原理。

下面，我们将进一步探讨这些内容。

一、视频信号的编码和解码：在传输过程中，视频信号需要经过编码和解码过程。

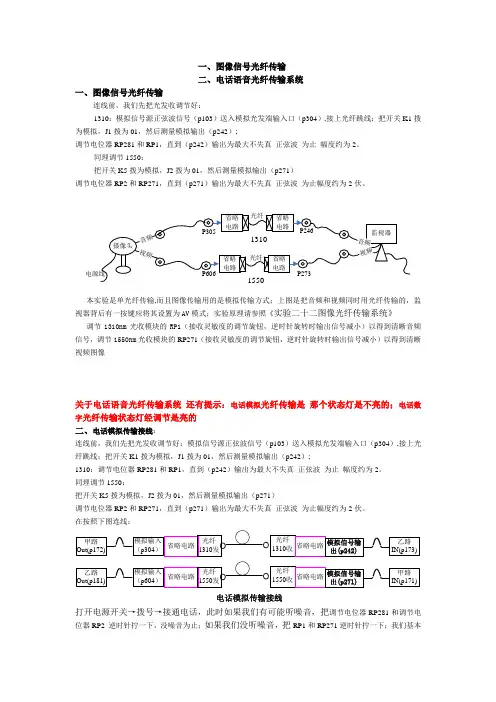

一、图像信号光纤传输二、电话语音光纤传输系统一、图像信号光纤传输连线前，我们先把光发收调节好：1310：模拟信号源正弦波信号（p103）送入模拟光发端输入口（p304）,接上光纤跳线；把开关K1拨为模拟，J1拨为01，然后测量模拟输出（p242）;调节电位器RP281和RP1，直到（p242）输出为最大不失真 正弦波 为止 幅度约为2。

同理调节1550：把开关K5拨为模拟，J2拨为01，然后测量模拟输出（p271）调节电位器RP2和RP271，直到（p271）输出为最大不失真 正弦波 为止幅度约为2伏。

本实验是单光纤传输,而且图像传输用的是模拟传输方式；上图是把音频和视频同时用光纤传输的，监视器背后有一按键应将其设置为AV 模式；实验原理请参照《实验二十二图像光纤传输系统》 调节1310nm 光收模块的RP1（接收灵敏度的调节旋钮，逆时针旋转时输出信号减小）以得到清晰音频信号，调节1550nm 光收模块的RP271（接收灵敏度的调节旋钮，逆时针旋转时输出信号减小）以得到清晰视频图像关于电话语音光纤传输系统 还有提示：电话模拟光纤传输是 那个状态灯是不亮的；电话数字光纤传输状态灯经调节是亮的 二、电话模拟传输接线：连线前，我们先把光发收调节好：模拟信号源正弦波信号（p103）送入模拟光发端输入口（p304）,接上光纤跳线；把开关K1拨为模拟，J1拨为01，然后测量模拟输出（p242）;1310：调节电位器RP281和RP1，直到（p242）输出为最大不失真 正弦波 为止 幅度约为2。

同理调节1550：把开关K5拨为模拟，J2拨为01，然后测量模拟输出（p271）调节电位器RP2和RP271，直到（p271）输出为最大不失真 正弦波 为止幅度约为2伏。

在按照下图连线：电话模拟传输接线打开电源开关→拨号→接通电话，此时如果我们有可能听噪音，把调节电位器RP281和调节电位器RP2 逆时针拧一下，没噪音为止；如果我们没听噪音，把RP1和RP271逆时针拧一下；我们基本上可以听到清晰的声音。

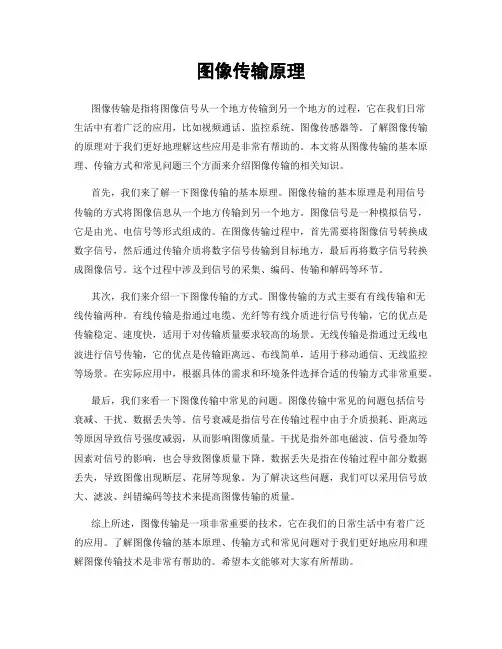

图像传输原理图像传输是指将图像信号从一个地方传输到另一个地方的过程，它在我们日常生活中有着广泛的应用，比如视频通话、监控系统、图像传感器等。

了解图像传输的原理对于我们更好地理解这些应用是非常有帮助的。

本文将从图像传输的基本原理、传输方式和常见问题三个方面来介绍图像传输的相关知识。

首先，我们来了解一下图像传输的基本原理。

图像传输的基本原理是利用信号传输的方式将图像信息从一个地方传输到另一个地方。

图像信号是一种模拟信号，它是由光、电信号等形式组成的。

在图像传输过程中，首先需要将图像信号转换成数字信号，然后通过传输介质将数字信号传输到目标地方，最后再将数字信号转换成图像信号。

这个过程中涉及到信号的采集、编码、传输和解码等环节。

其次，我们来介绍一下图像传输的方式。

图像传输的方式主要有有线传输和无线传输两种。

有线传输是指通过电缆、光纤等有线介质进行信号传输，它的优点是传输稳定、速度快，适用于对传输质量要求较高的场景。

无线传输是指通过无线电波进行信号传输，它的优点是传输距离远、布线简单，适用于移动通信、无线监控等场景。

在实际应用中，根据具体的需求和环境条件选择合适的传输方式非常重要。

最后，我们来看一下图像传输中常见的问题。

图像传输中常见的问题包括信号衰减、干扰、数据丢失等。

信号衰减是指信号在传输过程中由于介质损耗、距离远等原因导致信号强度减弱，从而影响图像质量。

干扰是指外部电磁波、信号叠加等因素对信号的影响，也会导致图像质量下降。

数据丢失是指在传输过程中部分数据丢失，导致图像出现断层、花屏等现象。

为了解决这些问题，我们可以采用信号放大、滤波、纠错编码等技术来提高图像传输的质量。

综上所述，图像传输是一项非常重要的技术，它在我们的日常生活中有着广泛的应用。

了解图像传输的基本原理、传输方式和常见问题对于我们更好地应用和理解图像传输技术是非常有帮助的。

希望本文能够对大家有所帮助。

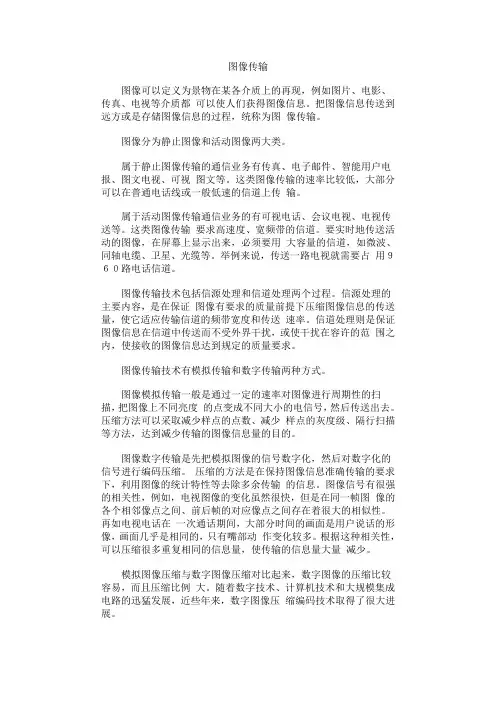

图像传输图像可以定义为景物在某各介质上的再现，例如图片、电影、传真、电视等介质都可以使人们获得图像信息。

把图像信息传送到远方或是存储图像信息的过程，统称为图像传输。

图像分为静止图像和活动图像两大类。

属于静止图像传输的通信业务有传真、电子邮件、智能用户电报、图文电视、可视图文等。

这类图像传输的速率比较低，大部分可以在普通电话线或一般低速的信道上传输。

属于活动图像传输通信业务的有可视电话、会议电视、电视传送等。

这类图像传输要求高速度、宽频带的信道。

要实时地传送活动的图像，在屏幕上显示出来，必须要用大容量的信道，如微波、同轴电缆、卫星、光缆等。

举例来说，传送一路电视就需要占用９６０路电话信道。

图像传输技术包括信源处理和信道处理两个过程。

信源处理的主要内容，是在保证图像有要求的质量前提下压缩图像信息的传送量，使它适应传输信道的频带宽度和传送速率。

信道处理则是保证图像信息在信道中传送而不受外界干扰，或使干扰在容许的范围之内，使接收的图像信息达到规定的质量要求。

图像传输技术有模拟传输和数字传输两种方式。

图像模拟传输一般是通过一定的速率对图像进行周期性的扫描，把图像上不同亮度的点变成不同大小的电信号，然后传送出去。

压缩方法可以采取减少样点的点数、减少样点的灰度级、隔行扫描等方法，达到减少传输的图像信息量的目的。

图像数字传输是先把模拟图像的信号数字化，然后对数字化的信号进行编码压缩。

压缩的方法是在保持图像信息准确传输的要求下，利用图像的统计特性等去除多余传输的信息。

图像信号有很强的相关性，例如，电视图像的变化虽然很快，但是在同一帧图像的各个相邻像点之间、前后帧的对应像点之间存在着很大的相似性。

再如电视电话在一次通话期间，大部分时间的画面是用户说话的形像，画面几乎是相同的，只有嘴部动作变化较多。

根据这种相关性，可以压缩很多重复相同的信息量，使传输的信息量大量减少。

模拟图像压缩与数字图像压缩对比起来，数字图像的压缩比较容易，而且压缩比例大。

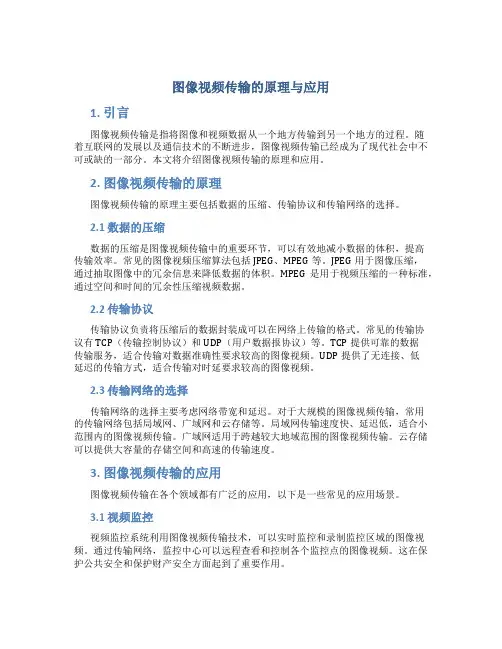

图像视频传输的原理与应用1. 引言图像视频传输是指将图像和视频数据从一个地方传输到另一个地方的过程。

随着互联网的发展以及通信技术的不断进步，图像视频传输已经成为了现代社会中不可或缺的一部分。

本文将介绍图像视频传输的原理和应用。

2. 图像视频传输的原理图像视频传输的原理主要包括数据的压缩、传输协议和传输网络的选择。

2.1 数据的压缩数据的压缩是图像视频传输中的重要环节，可以有效地减小数据的体积，提高传输效率。

常见的图像视频压缩算法包括JPEG、MPEG等。

JPEG用于图像压缩，通过抽取图像中的冗余信息来降低数据的体积。

MPEG是用于视频压缩的一种标准，通过空间和时间的冗余性压缩视频数据。

2.2 传输协议传输协议负责将压缩后的数据封装成可以在网络上传输的格式。

常见的传输协议有TCP（传输控制协议）和UDP（用户数据报协议）等。

TCP提供可靠的数据传输服务，适合传输对数据准确性要求较高的图像视频。

UDP提供了无连接、低延迟的传输方式，适合传输对时延要求较高的图像视频。

2.3 传输网络的选择传输网络的选择主要考虑网络带宽和延迟。

对于大规模的图像视频传输，常用的传输网络包括局域网、广域网和云存储等。

局域网传输速度快、延迟低，适合小范围内的图像视频传输。

广域网适用于跨越较大地域范围的图像视频传输。

云存储可以提供大容量的存储空间和高速的传输速度。

3. 图像视频传输的应用图像视频传输在各个领域都有广泛的应用，以下是一些常见的应用场景。

3.1 视频监控视频监控系统利用图像视频传输技术，可以实时监控和录制监控区域的图像视频。

通过传输网络，监控中心可以远程查看和控制各个监控点的图像视频。

这在保护公共安全和保护财产安全方面起到了重要作用。

3.2 远程医疗远程医疗借助图像视频传输技术，实现了医生与患者之间的远程诊断和治疗。

通过图像视频传输，医生可以远程观察患者的症状和体征，并给予相应的治疗建议。

这对于偏远地区的居民来说，既节省了时间和金钱，又提高了医疗资源的利用效率。

图像传输原理图像传输是指将图像信息从一个地方传输到另一个地方的过程，通常涉及到数字图像的采集、压缩、传输和解压缩等环节。

在现代社会，图像传输已经成为人们日常生活和工作中不可或缺的一部分，涉及到电视、视频会议、远程医疗、监控系统等各个领域。

本文将从图像传输的基本原理、常见的传输方式和未来发展趋势等方面进行介绍。

图像传输的基本原理是利用信号传输技术将图像信息从源端传输到目标端。

首先，图像需要经过采集设备进行采集，比如摄像头或者扫描仪，将现实世界中的光学信号转换成电信号。

然后，经过模拟到数字的转换，将模拟信号转换成数字信号，这个过程通常需要经过模数转换器。

接着，对图像进行压缩处理，以减小数据量，提高传输效率。

最后，利用各种传输介质，比如有线传输、无线传输、互联网等，将数字图像信号传输到目标端。

在目标端，需要进行解压缩处理，将数字信号转换成模拟信号，再经过显示设备将其显示出来。

常见的图像传输方式包括有线传输和无线传输。

有线传输通常指的是利用电缆或者光纤等传输介质进行信号传输，这种传输方式稳定可靠，传输质量较高，适用于对传输质量要求较高的场合。

而无线传输则是指利用无线电波进行信号传输，这种传输方式灵活便捷，适用于移动设备、无线监控等场合。

未来，随着5G技术的发展和智能设备的普及，图像传输将迎来新的发展机遇。

5G技术将大大提高无线传输的速度和稳定性，为图像传输提供更加可靠的技术支持。

同时，人工智能、虚拟现实等新技术的发展也将为图像传输带来更多的应用场景和可能性。

比如，基于人工智能的图像识别技术可以在监控系统中实现智能识别和分析，提高监控系统的效率和精度；虚拟现实技术可以为远程医疗、远程教育等领域带来更加真实和沉浸式的体验。

总之，图像传输作为现代信息技术的重要组成部分，已经成为人们日常生活和工作中不可或缺的一部分。

通过对图像传输的基本原理、常见的传输方式和未来发展趋势的介绍，我们可以更好地了解图像传输的工作原理和发展趋势，为相关领域的研究和应用提供参考和借鉴。

无线图传方案无线图传方案是指通过无线传输技术将图像信号从摄像头或其他图像采集设备传输到接收设备的方案。

在现代科技的快速发展下，无线图传方案被广泛应用于各行各业，包括监控系统、工业自动化、医疗诊断等领域。

本文将介绍几种常见的无线图传方案，并探讨其优劣势。

一、WLAN（无线局域网）方案WLAN是一种基于无线通信技术的局域网方案。

通过无线路由器或无线接入点，摄像头可以将图像信号通过Wi-Fi信号传输到接收设备，如电脑、手机等。

WLAN方案具有安装方便、传输速度快、传输距离较远等优点，因此在家庭安防、智能家居等领域得到广泛应用。

二、LTE（长期演进技术）方案LTE是一种高速无线数据传输技术，主要应用于移动通信领域。

通过将摄像头连接到支持LTE网络的设备上，可以实现图像信号的无线传输。

相较于WLAN方案，LTE方案具有传输速度更快、网络覆盖更广等优势，适用于需要高速、远距离传输的场景，如城市监控系统。

三、蓝牙方案蓝牙是一种短距离无线通信技术，适用于在小范围内进行图像传输。

通过将摄像头和接收设备连接到相同的蓝牙网络中，可以实现图像信号的传输。

蓝牙方案具有低功耗、成本较低等特点，适用于一些对传输距离和速度要求不高的场景，如家庭视频监控。

四、红外方案红外图传方案利用红外线来传输图像信号。

摄像头将图像信号转换为红外信号，接收设备通过红外接收器接收、解码并显示图像。

红外方案适用于夜视图像传输，具有不受环境光影响、安全性高等优点，广泛应用于军事侦察、夜视摄影等领域。

综上所述，无线图传方案有多种选择，每种方案有各自的优劣势。

在选择时需要根据具体需求考虑传输距离、传输速度、安装难易度、成本等因素。

随着无线通信技术的不断进步，相信无线图传方案将会在未来得到更广泛的应用，并为各行各业带来更多便利。

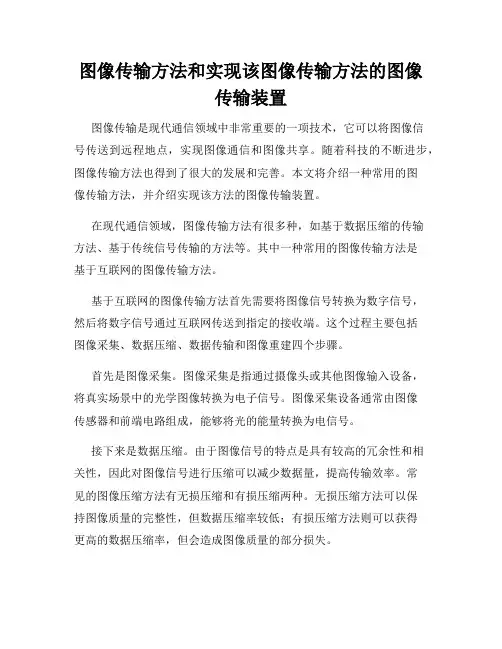

图像传输方法和实现该图像传输方法的图像传输装置图像传输是现代通信领域中非常重要的一项技术，它可以将图像信号传送到远程地点，实现图像通信和图像共享。

随着科技的不断进步，图像传输方法也得到了很大的发展和完善。

本文将介绍一种常用的图像传输方法，并介绍实现该方法的图像传输装置。

在现代通信领域，图像传输方法有很多种，如基于数据压缩的传输方法、基于传统信号传输的方法等。

其中一种常用的图像传输方法是基于互联网的图像传输方法。

基于互联网的图像传输方法首先需要将图像信号转换为数字信号，然后将数字信号通过互联网传送到指定的接收端。

这个过程主要包括图像采集、数据压缩、数据传输和图像重建四个步骤。

首先是图像采集。

图像采集是指通过摄像头或其他图像输入设备，将真实场景中的光学图像转换为电子信号。

图像采集设备通常由图像传感器和前端电路组成，能够将光的能量转换为电信号。

接下来是数据压缩。

由于图像信号的特点是具有较高的冗余性和相关性，因此对图像信号进行压缩可以减少数据量，提高传输效率。

常见的图像压缩方法有无损压缩和有损压缩两种。

无损压缩方法可以保持图像质量的完整性，但数据压缩率较低；有损压缩方法则可以获得更高的数据压缩率，但会造成图像质量的部分损失。

数据传输是图像传输过程中最关键的环节之一。

传统的图像传输方法通常使用TCP/IP协议，在传输过程中保证数据的可靠性，但由于协议本身的一些特点，导致传输速度较慢。

为了提高传输效率，现在一些图像传输装置也采用了UDP协议等更适合实时传输的协议。

最后是图像重建。

接收端接收到传输过来的数据后，需要对数据进行解压缩、恢复等操作，最终将数字信号转换为可视化的图像信号。

重建图像的质量和精度对于整个传输过程的效果起着至关重要的作用。

为了实现上述图像传输方法，有一种常见的图像传输装置是视频编码器/解码器（Codec）。

视频编码器/解码器可以将图像信号进行压缩并在接收端进行解码，实现图像传输的高效和可靠。

图像传输原理图像传输是指将图像信息从一个地方传输到另一个地方的过程。

其原理是通过将图像信息转换成数字信号，然后利用电信或网络通信技术进行传输和接收。

具体来说，在图像传输过程中，主要涉及到以下几个步骤：1. 图像采集：使用摄像机或其他图像采集设备对目标进行拍摄或捕捉，将目标所见的图像转换为模拟信号。

2. 模拟图像信号转换为数字信号：通过模数转换器将模拟信号转换为数字信号。

模数转换器将模拟信号的连续变化转换为离散的数字值，以便于数字信号的处理和传输。

3. 数字图像信号编码：对于数字信号，需要进行编码来减少数据量和提高传输效率。

常用的编码方法包括行程长度编码、哈夫曼编码、差分编码等。

编码后的数字图像信号可以更有效地传输和储存。

4. 图像信号压缩：为了减少传输所需的带宽和传输时间，还需要对图像信号进行压缩。

图像压缩分为有损压缩和无损压缩两种方法。

有损压缩会损失一定的图像质量，但能大幅度减小文件大小；无损压缩则保留了完整的图像信息，但压缩率较低。

5. 信道编码和调制：在传输过程中，为了保证传输的可靠性和抗干扰性，需要对图像信号进行信道编码和调制。

信道编码技术可以在保证信息完整性的前提下，增加冗余信息，以提高传输的可靠性；调制技术将数字信号转换为模拟信号，使其能在传输介质中进行传播。

6. 图像信号传输：经过前面一系列的处理后，图像信号以数字信号或模拟信号的形式通过传输介质（如电缆、光纤、无线电波等）传输。

不同的传输方式有不同的传输速率和传输距离限制。

7. 图像信号接收与解码：接收端接收到传输的图像信号后，首先需要对信号进行解码和解调，将信号转换为数字信号。

然后对解码后的数字信号进行解压缩和解码，将其转换回原始的数字图像信号。

8. 图像显示与处理：将解码后的图像信号转换为图像显示设备可以处理的格式，并进行图像处理和显示。

常见的图像显示设备包括显示器、电视等。

通过上述步骤，图像可以在不同地点之间进行传输和显示。

通信电子中的图像信号压缩与传输技术随着人们生活水平的提高和信息技术的飞速发展，图像信号的传输和处理已经成为了人们日常生活中不可或缺的一部分。

图像信号的压缩和传输技术在这一领域中扮演了至关重要的角色。

本文将从图像信号的压缩原理、压缩方法以及传输技术三个方面探讨图像信号压缩与传输技术的发展历程、现状和未来趋势。

一、图像信号压缩原理图像信号的压缩和传输中，如何实现在压缩过程中对图像质量的减损控制，是一个需要解决的关键性问题。

图像信号的压缩原理便是针对这一问题提出的。

根据信息论的基本原理，数据压缩的最基本形式就是将含有冗余信息的数据减少到最小。

图像信号压缩的基本思路便是利用图像中的冗余信息，通过压缩算法进行减少，同时尽可能保持图像原有质量。

图像信号中的冗余信息主要包括空间冗余、灰度冗余以及统计冗余。

二、图像信号压缩方法在实际应用中，图像信号压缩一般分为有损和无损两种类型。

有损压缩技术通过舍弃图像中一部分冗余信息，以达到压缩图像大小的目的。

这种方法的优点是压缩率较高，但缺点就是压缩过程中会带来图像质量的损失。

无损压缩技术则是将原始信息尽可能的保留，其压缩原理就是充分利用图像信号中的统计冗余信息，并且通过压缩算法实现压缩。

虽然无损压缩的压缩率较低，但却保证了原有的图像质量不会因压缩而降低。

三、图像信号传输技术在图像信号传输中，主要采用的技术有点对点传输和多媒体传输。

点对点传输是指从一个传输源点到一个传输目标点之间的数据传输。

由于点对点传输具有传输速度快、安全性高等优点，所以在工业自动化、网络监视、智能交通、医学影像等领域得到了广泛应用。

多媒体传输则是将多种独立的语音、数据、影像信息综合在一起进行传输。

这种方式不仅能够提高信息传输效率，还能够实现多种信息形式的混合传输，更加符合现代社会信息化发展的要求。

四、图像信号压缩与传输技术发展现状和未来发展趋势目前，随着科技的不断进步和技术的不断创新，图像信号压缩与传输技术已经取得了飞速的发展。
