2019山西中考物理一轮复习第四部分电学第14讲欧姆定律及其应用习题

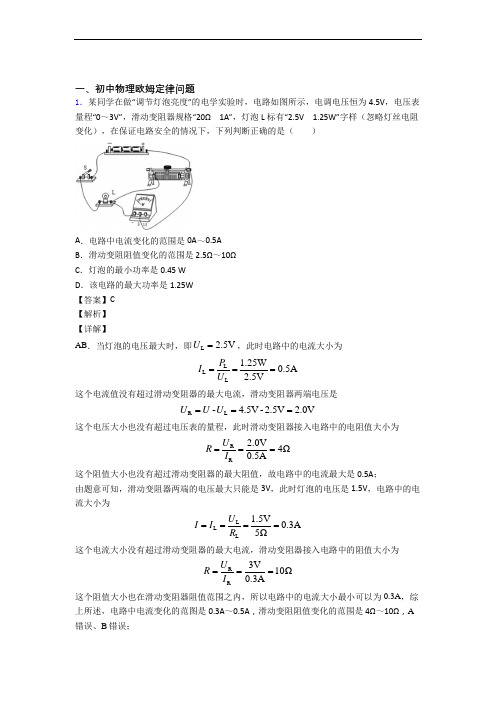

一、初中物理欧姆定律问题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

2．在图所示的电路中，W 为一个稳压管，其作用是确保C 、D 之间的电压U CD 不变，只要流过稳压管W 的电流在5mA 和25mA 之间，U CD 将稳定为15V 。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。

3．在如图所示的电路中，电源电压保持不变，R 1为定值电阻。

闭合开关S 后，将滑动变阻器R 2的滑片P 从最右端移到中间某个位置，R 1、R 2两端电压和电路中电流的示数分别变化了△U 1、△U 2和△I （皆绝对值），则△U 1______△U 2（选填“大于”、“小于”或“等于”），再向左移动，△U 2和△I 的比值将______（选填“增大”、“减小”或“不变”）。

最新人教版中考物理一轮专题复习（含答案）专题：欧姆定律■考点一：电流与电压和电阻的关系1.电流跟电压的关系：当时，导体中的跟导体两端的成.2.电流跟电阻的关系：当时，导体中的跟导体两端的成.■考点二：欧姆定律3.欧姆定律：通过导体的电流，与这段导体两端成正比，与导体成反比。

用公式表示是.4.串联电路等流分压，用式子表示是I=I1=I2=I3；U=.并联电路等压分流，用式子表示是I=；U=.5.串联电阻相当于增大了导体的，总电阻的阻值比任何一个分电阻的阻值都要，总电阻的表达式为R串=.6.并联电阻相当于增大了导体的，总电阻的阻值比任何一个分电阻的阻值都要，总电阻的表达式为R并=.■考点三：电阻的测量7.测量电阻的原理：，这就是所谓的“伏安法”测电阻。

参考答案1.电阻 电流 电压 正比2.电压 电流 电阻 反比3.电压 电阻4.U=U 1+U 2+U 3 I 1+I 2+I 3 U=U 1=U 2=U 35.长度 大 R+R 26.横截面积 小7.U I R=1212R R R R +U R I=【精品】欧姆定律中考历年常考试题（含答案）一、单项选择题1．如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（）A．0.8A B．0.4A C．0.2A D．0.1A 2．从欧姆定律可以导出公式R=，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零3．把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为（）A．10ΩB．20ΩC．6ΩD．4.5Ω4．电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（）A．将2Ω的电阻和5Ω的电阻串联B．将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联5．为实验室制作一个电铃电路，现有器材：一个12V的电源，一个“6V 1A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要（）A．串联一个6Ω的电阻B．串联一个12Ω的电阻C．并联一个6Ω的电阻D．并联一个12Ω的电阻6．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示。

一、初中物理欧姆定律的实际应用问题1．如图所示电路中，R 为定值电阻闭合开关后当滑片P 在某两点之间滑动时电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V 小丽通过推算，得出四个结论，错误的是（）A ．变阻器连入电路的电阻变化范围为2~12ΩB ．定值电阻R 的阻值为3ΩC ．实验中R 两端的电压变化范围为2V~4.5VD ．电路消耗的总功率的变化范围约为3.75W~11.25W【答案】C【解析】【分析】根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。

【详解】A ．电流表示数变化范围是0.5~1.5A ，电压表的示数变化范围3~6V ，由欧姆定律可知滑动变阻器接入电路的阻值为min min max 3V 215A U R I .===Ω滑 max max min 6V 1205AU R I .===Ω滑 则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A 正确，A 不符合题意；B ．由欧姆定律得，当电压表示数为3V 时，电源电压V 3V+1.5A U U IR R =+=⨯当电压表示数为6V 时，电源电压V 6V+0.5A U U IR R =+=⨯联立解得3R =Ω ，7.5V U故B 正确，B 不符合题意；C 、当电流表示数为0.5A 时，R 两端的电压1105A 315V U I R ..==⨯Ω=当电流表示数为1.5A 时，R 两端的电压2215A 345V U I R ..==⨯Ω=R两端的电压变化范围是1.5~4.5V，故C错误，C符合题意；D．电路消耗的最大电功率==75V15A=11.25WP UI..⨯最大最大电路消耗的最小电功率==75V05A=3.75WP UI..⨯最小最小则电路消耗的总功率的变化范围约为3.75W~11.25W，故D正确，D不符合题意；故选C。

九年级上册物理第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。

第4节欧姆定律的应用(三)一、填空题1．实验和理论推导都证明：并联电路的总电阻的倒数等于各并联导体电阻的_______．几个导体并联起来，总电阻_______（填“大于”、“等于”或“小于”）任何一个导体的电阻，这是因为相当于增加了导体的_______．2．定值电阻R1＝20Ω、R2＝30Ω，两者并联后接到电源的两端，请完成下表，在求解过程中，可能用到的关系式有_______、_______、_______．电阻并联时，各支路电流之和等于总电流，但各支路对总电流的分配规律是怎样的呢？根据上表，你的猜想是______________．3．两电阻并联后的等效电阻（总电阻）为2.4Ω，其中一个6Ω，则另一个_______Ω．4．电器维修部现需要一个2Ω的电阻，但手边只有3Ω和6Ω的电阻，维修人员就把3Ω和6Ω的电阻并联起来作为一个2Ω的电阻使用，这种处理方法属于_______法．5．把R1与R2串联后接在电源上，当R2不变、R1减小时，其总电阻_______；若R1与R2并联后接在电源上，当R2不变、R1减小时，其总电阻_______．（填“增大”、“不变”或“减小”）6．阻值为100Ω的定值电阻与阻值0～100Ω的变阻器串联，其总电阻的变化范围是_______；若两者并联，其总电阻的变化范围是_______．7．现有阻值分别是2Ω、5Ω、8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将_______的电阻_______联；如果要获得10Ω的电阻，应将_______的电阻_______联．8．电阻R1、R2并联在电路中，R1：R2＝2：3，则R1、R2两端的电压之比为_______，通过的电流之比为_______，R1电流与总电流之比为_______．若R1：R2：R3＝1：2：3，三电阻并联时电流之比为_______．9．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电流表两次示数之比是1：5，由此可知，电阻R1与R2之比是_______10．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图像可得定值电阻R的阻值为_______Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是_______Ω．11．学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器，一位同学把它们并联后接在电路中，指示灯正常工作的电压是_______V，此时干路中允许通过的最大电流是_______A．二、选择题12．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0.6A和0～3A)．闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为( )A．1：5 B．5：1 C．1：4 D．4：113．如图所示，电源电压保持不变，当滑动变阻器的滑片P向右滑动时，电表示数的变化情况是( )A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数变大D．电流表A1示数变小14．将两个定值电阻R1“4Ω1A”和R2“1Ω2A”并联起来使用，为使电阻不被烧坏，干路中的最大电流应不超过( )A．2.5A B．1.5A C．3A D．2A15．如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω．当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是( )A．6V B．5V C．4V D．3V三、简答题16．如图所示，灯泡L1、L2并联在电源电压为9V的电路中，已知灯泡电阻分别是R1＝30Ω，R2＝15Ω，问：(1)通过灯泡L1、L2的电流为多大？(2)若灯L1的灯丝断了，电压表和电流表示数是多少？(3)若电压表被短路，将发生什么现象？17．如图所示的电路中，电源电压为12V，且保持不变，R1＝R3＝4Ω，R2＝6Ω．试求：(1)当开关S1、S2都断开时，电流表和电压表的示数．(2)当开关S 1、S 2都闭合时，电流表和电压表的示数．18．如图所示，电源电压是18V ，R 1＝60Ω，R 2＝10Ω，I 1＝0.2A ．求：I 2和I 分别是多少？19．如图所示，电路中电源电压恒定，电流表的量程是0～3A ，电阻R 2的阻值是12Ω．当S 闭合时，将滑片P 滑到滑动变阻器的中点时，电流表的示数是1.5A ；当滑片P 滑到最右端b 点时，电流表的示数为1A ，则电源电压是多少？允许滑动变阻器接入电路中的电阻最小值是多少？20．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各一个，电阻箱（电路图符号）一个，已调零的电流表两个，开关两个，导线若干．请选用上述实验器材，设计一个实验证明“两个电阻R 1与R 2并联时，如果R 1的阻值保持不变，则电阻R 1与R 2并联的等效电阻R 跟电阻R 2的关系为：211b R R=+(b 为常量)．”请你画出实验电路图，写出实验步骤，画出实验数据记录表．参考答案1．倒数之和 小于 横截面积2．(,)U U I U IR R R I=== I=I 1=I 2 U=U 1+U 2 各支路电流之比等于电阻的反比 3．4 4．等效替代 5．减小 减小6．100-200Ω 0~50Ω7．5Ω和 20Ω 并 2Ω和 8Ω 串8．1：1 3：2 3：5 6：3：29．4：110．10 2.511．10 212．C13．D14．A15．D16．(1)0. 3A 0.6A (2) 9V ；0.6A.(3)电源短路，L 1、L 2不亮，电流表被烧坏．17．(1)1.2A 7.2V (2)12V 5A18．1.2A 1.4A19．U=6V 允许接入最小阻值为2.4Ω.20．实验电路图如图所示． 实验步骤略 实验数据记录表如下表所示。

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，闭合开关S ，当滑动变阻器R 3滑动触头向下移动时，四个理想电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示，下列判断正确的是（ ）A ．U 2变大，I 变大B ．U 2 变大，I 变小C ．2U I 变大，2U I ∆∆不变 D ．3U I 变大，3U I∆∆不变 【答案】D【解析】【分析】【详解】AB ．分析电路图知，三个电阻串联在电路中，电压表V 1测电阻R 2和滑动变阻器R 2的总电压，V 2测电阻R 2的电压，V 3测变阻器R 3的电压。

当滑动变阻器的触头向下移动时，滑动变阻器接入电路中的电阻变大，则电路中的总电阻变大，据欧姆定律得，电路中的电流变小，而电阻R 2的阻值不变，其两端的电压U 2应变小，故AB 都错误；C ．据题意得22U R I =，而R 2是定值电阻，所以2U I 不变，2U I ∆∆不变，故C 错误； D ．据题意得33U R I =，而R 3的阻值变大，则3U I 变大，3U I∆∆不变，故D 正确。

故选D 。

2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。

其中，电源两端电压U =4V （恒定不变），电压表量程为0~3V ，R 0是阻值为300Ω的定值电阻，R 1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V【答案】AC【解析】【详解】 A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V 0.01A 300ΩU I I I R ===== 则此时R 1阻值为 1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

一、初中物理欧姆定律的实际应用问题1．如图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1 与R2 的阻值之比是A．3:5 B．5:3 C．5:8 D．8:5【答案】A【解析】【分析】【详解】开关断开时，两电阻串联，电压表测量R1上的电压U1；开关闭合时，R2被短路，电压表测量总电压U。

因串联电路总电压等于各分电压之和，且电源的电压不变，则U1:U2=(U-U2):U2=3:5又因串联电路各处的电流相等，且U=IR，所以R1:R2=U1:U2=3:5故选A。

2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V 1的示数。

A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-= 由U I R=可得通过电路最小电流 R 2220V 1A 20ΩU I R ===小 由U I R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确； D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-= 由U I R=可得此时灯泡L 的电阻 L L 4V 4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-= 由U I R=可得此时电路电流 1120V 2A 10ΩU I R '===大 则由U I R=可得此时灯泡L 的电阻 L L 14V 7Ω2AU R I ''===大 电路通过电流最大、最小时灯泡L 的阻值不同，故D 项错误。
