2019 -2020学年武汉市九年级元月调考模拟试题1、如图所示，是由微颗粒（1﹣50nm）制备得到新型防菌“纳米纸”．在“纳米纸”的表面细菌无法停留且油水不沾．与此现象有关的判断正确的是A．组成“纳米纸”的分子间没有间隙B．油与“纳米纸”分子间有斥力没有引力C．“纳米纸”可阻止细菌分子无规则运动D．油分子间引力使纸面上的油汇集成小油珠2、如图所示，给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，水蒸气在这个过程中A．内能减少，温度不变，在试管口液化成小水滴B．内能增加，温度降低，在试管口变成白色的热空气C．内能增加，温度升高，在试管口变成白色的烟雾D．内能减少，温度降低，在试管口液化成小水滴3、探究“比较不同物质的吸热能力”时，同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图．下列说法正确的是A．实验中，沙子吸热升温较快，说明沙子吸热能力较强B．在本实验中，物体吸热多少是由物质的种类决定的C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同D．实验中，加热相同的时间，末温低的物质吸热能力强4、质量为5kg的汽油，用去一半后剩下的汽油A．密度、比热容、热值都变为原来的一半B．密度不变、比热容、热值变为原来的一半C．密度、比热容变为原来的一半，热值不变D．密度、比热容、热值都不变5、如图所示的蚊拍，具有灭蚊和照明功能，当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是6、某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是A．只闭合S1，R2的滑片从左向右移动时，电压表示数减小，电流表示数变大B．只闭合S2，R2的滑片从左向右移动时，电压表示数增大，电流表示数减小C．滑片在R2的最左端时，先闭合S1，再闭合S2，电压表示数不变，电流表示数减小D．滑片在R2的最右端时，先闭合S1，再闭合S2，电压表示数减小，电流表示数变大7、王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5r，下列说法正确的是A ．电风扇的工作原理是利用电流的热效应B ．电能表是测量电路中用电器功率的仪器C ．电风扇消耗的电能为0.04kW •hD ．电风扇的实际功率是100W8．在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。

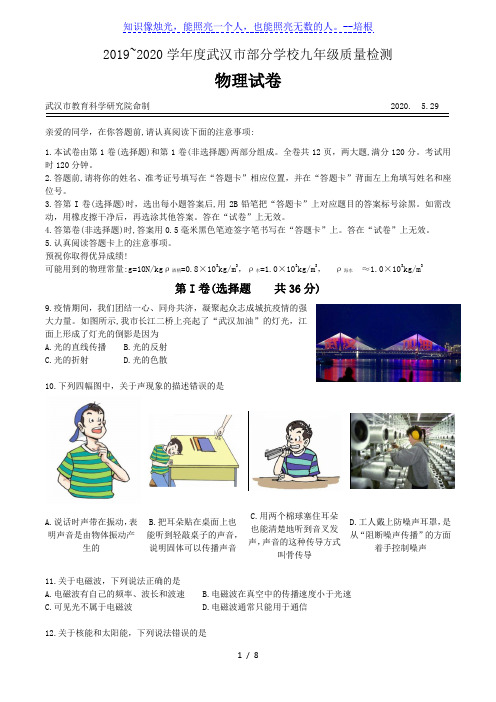

2019~2020学年度武汉市部分学校九年级质量检测物理试卷武汉市教育科学研究院命制 2020. 5.29 亲爱的同学，在你答题前,请认真阅读下面的注意事项:1.本试卷由第1卷(选择题)和第1卷(非选择题)两部分组成。

全卷共12页，两大题,满分120分。

考试用时120分钟。

2.答题前,请将你的姓名、准考证号填写在“答题卡”相应位置，并在“答题卡”背面左上角填写姓名和座位号。

3.答第I卷(选择题)时，选出每小题答案后,用2B铅笔把“答题卡”上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案。

答在“试卷”上无效。

4.答第卷(非选择题)时,答案用0.5毫米黑色笔迹签字笔书写在“答题卡”上。

答在“试卷”上无效。

5.认真阅读答题卡上的注意事项。

预祝你取得优异成绩!可能用到的物理常量:g=10N/kgρ酒精=0.8×103kg/m3，ρ水=1.0×103kg/m3，ρ海水≈1.0×103kg/m3第I卷(选择题共36分)9.疫情期间，我们团结一心、同舟共济，凝聚起众志成城抗疫情的强大力量。

如图所示,我市长江二桥上亮起了“武汉加油”的灯光，江面上形成了灯光的倒影是因为A.光的直线传播B.光的反射C.光的折射D.光的色散10.下列四幅图中，关于声现象的描述错误的是A.说话时声带在振动，表明声音是由物体振动产生的B.把耳朵贴在桌面上也能听到轻敲桌子的声音，说明固体可以传播声音C.用两个棉球塞住耳朵也能清楚地听到音叉发声，声音的这种传导方式叫骨传导D.工人戴上防噪声耳罩，是从“阻断噪声传播”的方面着手控制噪声11.关于电磁波，下列说法正确的是A.电磁波有自己的频率、波长和波速B.电磁波在真空中的传播速度小于光速C.可见光不属于电磁波D.电磁波通常只能用于通信12.关于核能和太阳能，下列说法错误的是A.太阳能属于一-次能源，核能属于二次能源B.核能是不可再生能源,太阳能是可再生能源C.核电站的核心设备是反应堆，反应堆中发生的是链式反应D.聚变也称为热核反应，氢弹利用的就是聚变在瞬间释放的核能13.在“探究水沸腾时温度变化的特点"的实验中,某组同学用如图甲所示的实验装置进行了两次实验,并根据实验数据绘制了如图乙所示的图象。

武汉市硚口区2019~2020学年度九年级元月调考模拟物理试题(命题：硚口区教研室；满分：70分；考试时长：60分钟；考试时间为2019年12月27日)一、选择题(每小题只有一个选项正确，每小题3分，共36分)9.下列能用分子动理论解释是()A.海绵很容易被压缩B.燃烧时看到烟雾在空中弥漫C.在显微镜下，看到细菌在活动D.排放工业废水，污染整个水库10.关于内能、温度和热量，下列说法正确的是()A.温度低的物体可能比温度高的物体内能多B.物体内能减小，一定放出热量C.一个物体吸收热量时，温度一定升高D.热量总是从内能大的物体传递给内能小的物体11.关于内能的变化，下列说法正确的是()A.冬天用热水袋取暖，热水袋的内能逐渐增大B.云中形成的冰粒在下落过程中，不断对外界做功内能减小C.火箭从地面向上发射过程中，火箭外壳和大气摩擦后内能逐渐增大D.子弹击中一块木板后温度升高，子弹的内能增大，木板的内能减小12.图所示的三个电路，下列对其通路、断路、短路判断正确的是()A.甲断路、乙通路、丙短路B.甲通路、乙断路、丙短路C.甲通路、乙短路、丙断路D.甲短路、乙断路、丙通路13.下列物理图象中，反映物理量之间关系不正确的是()A.通过导体的电流与导体两端电压的关系B.电流通过导体产生的热量与电流的关系C.物体的比热容与物体吸收热量的关系D.燃料的热值与燃料燃烧放出热量的关系14.A和B两根完全一样的导线，长度都是1m，阻值为R A和R B，把A剪去一半，剩下的一半阻值为R C，把另外一半拉长到1m，阻值为R D，则下列关系正确的是()A.2R B=R CB.2R B=R DC.4R B=R CD.4R B=R D15.下图中，不能测量通过灯L1电流的电路是()16.已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是()17.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是()A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小18.如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。

湖北省武汉市2019-2020学年中考第三次模拟物理试题一、单选题（本大题共10小题，共30分）1．我国正在大力开发核能发电，核电站利用核反应堆中核_____(填“聚变”或“裂变” )来加热水，将核能转化为水蒸气的_____能，再通过蒸汽轮机转化为机械能，带动发电机转动，转化为电能。

裂变内【解析】【详解】[1]核电站是通过可控的核裂变来获取能量的；[2]核电站利用核反应堆加热水，将核能转化为水蒸气的内能，再通过蒸汽轮机转化为机械能，带动发电机转动，转化为电能。

2．在冬季,某地的地下水管破裂,水喷射出来形成了如图所示的“冰花”．虽然气温没有回升,过一段时间,发现“冰花”还是变小了.以下分析正确的是A．“冰花”是由空气中水蒸气凝华而形成的B．“冰花”是由喷射出来的水凝固而形成的C．“冰花”形成时的气温为0℃D．“冰花”变小过程中要放热B【解析】根据题意知道“冰花”应是喷射出来的水遇冷凝固形成的，是凝固现象，故A错误，B正确；凝固的条件：到达凝固点继续放热，水的凝固点为0℃，气温低于或等于0℃，如果继续放热，就会凝固，所以“冰花”形成时的气温不一定为0℃，也可以低于0℃，故C错误；“冰花”变小是固态的冰升华形成水蒸气，升华吸热，故D错误，故选B．点睛：本题考查的是物态变化，解题的关键是要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．3．如图，关于电与磁的分析正确的是A．图a验电器的原理是异种电荷相互排斥B．图b装置原理可以制造电动机C．图c奥斯特实验说明通电导线周围有磁场D．图d使用测电笔时手应接触笔尖金属体C【解析】【详解】A. 验电器的原理是同种电荷相互排斥。

故A错误。

B. 图b装置中，磁场中AB导体做切割磁感线运动时，闭合电路中就会有感应电流，这是电磁感应原理，可以制造发电机。

故B错误。

C. 奥斯特实验中，直导线通电时磁针就会转动，说明通电导线周围有磁场。

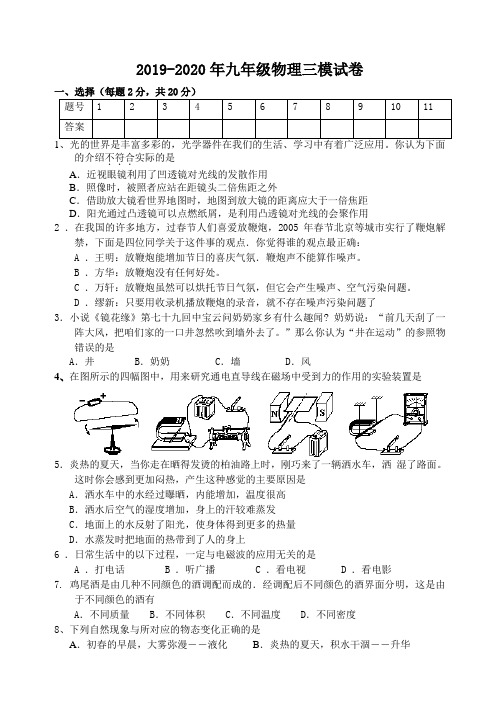

2019-2020年九年级物理三模试卷题号 1 2 3 4 5 6 7 8 9 10 11 答案的介绍不符合．．．实际的是A．近视眼镜利用了凹透镜对光线的发散作用B．照像时，被照者应站在距镜头二倍焦距之外C．借助放大镜看世界地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用2 ．在我国的许多地方，过春节人们喜爱放鞭炮，2005 年春节北京等城市实行了鞭炮解禁，下面是四位同学关于这件事的观点．你觉得谁的观点最正确：A ．王明：放鞭炮能增加节日的喜庆气氛．鞭炮声不能算作噪声。

B ．方华：放鞭炮没有任何好处。

C ．万轩：放鞭炮虽然可以烘托节日气氛，但它会产生噪声、空气污染问题。

D ．缪新：只要用收录机播放鞭炮的录音，就不存在噪声污染问题了3．小说《镜花缘》第七十九回中宝云问奶奶家乡有什么趣闻? 奶奶说：“前几天刮了一阵大风，把咱们家的一口井忽然吹到墙外去了。

”那么你认为“井在运动”的参照物错误的是A．井 B．奶奶 C．墙 D．风4、在图所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置是5．炎热的夏天，当你走在晒得发烫的柏油路上时，刚巧来了一辆洒水车，洒湿了路面。

这时你会感到更加闷热，产生这种感觉的主要原因是A．洒水车中的水经过曝晒，内能增加，温度很高B．洒水后空气的湿度增加，身上的汗较难蒸发C．地面上的水反射了阳光，使身体得到更多的热量D．水蒸发时把地面的热带到了人的身上6 ．日常生活中的以下过程，一定与电磁波的应用无关的是A ．打电话B ．听广播C ．看电视D ．看电影7. 鸡尾酒是由几种不同颜色的酒调配而成的．经调配后不同颜色的酒界面分明，这是由于不同颜色的酒有A．不同质量 B．不同体积 C．不同温度 D．不同密度8、下列自然现象与所对应的物态变化正确的是A．初春的早晨，大雾弥漫――液化B．炎热的夏天，积水干涸――升华C．深秋的早晨，“雾凇”晶莹――凝固D．寒冷的冬天，滴水成冰――凝华9．某种家用照明灯的控制开关上有一个指示灯，熄灯后，由指示灯发出微弱光能指示照明灯的控制开关位置．当照明灯发光时，发现这个指示灯是不发光的．那么下列说法中正确的是．A．照明灯与指示灯是并联的 B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的 D．控制开关与指示灯是串联的10．大军将一支密度计分别放入两种不同的液体中，如图,若两种液体的密度分别ρ甲、ρ乙，静止时密度计所受浮力分别为F甲、F乙，则A．ρ甲>ρ乙 F甲＝F乙 B．ρ甲<ρ乙 F甲>F乙C．ρ乙>ρ甲 F甲<F乙 D．ρ乙>ρ甲 F甲＝F乙二、填空题（每空1分，共27分）11．在日常生活中，我们经常会接触到一些民谚、俗语。

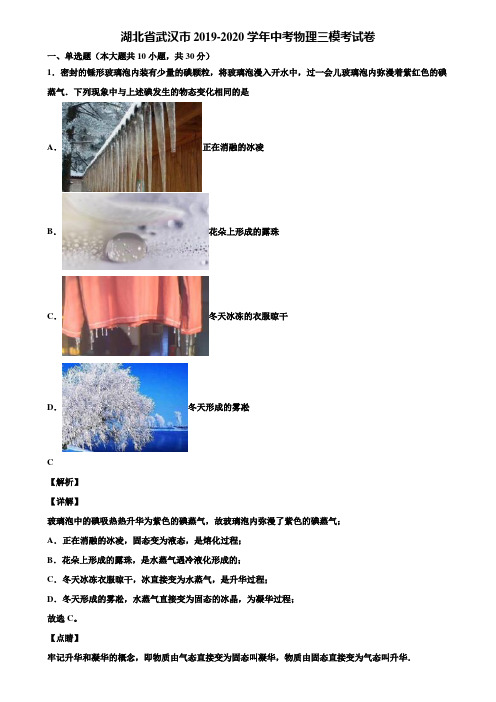

湖北省武汉市2019-2020学年中考物理三模考试卷一、单选题（本大题共10小题，共30分）1．密封的锤形玻璃泡内装有少量的碘颗粒，将玻璃泡漫入开水中，过一会儿玻璃泡内弥漫着紫红色的碘蒸气．下列现象中与上述碘发生的物态变化相同的是A．正在消融的冰凌B．花朵上形成的露珠C．冬天冰冻的衣服晾干D．冬天形成的雾凇C【解析】【详解】玻璃泡中的碘吸热热升华为紫色的碘蒸气，故玻璃泡内弥漫了紫色的碘蒸气；A．正在消融的冰凌，固态变为液态，是熔化过程；B．花朵上形成的露珠，是水蒸气遇冷液化形成的；C．冬天冰冻衣服晾干，冰直接变为水蒸气，是升华过程；D．冬天形成的雾凇，水蒸气直接变为固态的冰晶，为凝华过程；故选C。

【点睛】牢记升华和凝华的概念，即物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华．2．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明A．匀速直线运动中速度与所运动路程的关系B．导体的电阻与其两端的电压的关系C．燃料完全燃烧放出的热量与质量的关系D．晶体加热时温度与时间的关系C【解析】【分析】【详解】如图的图像，为正比例图像，即表示一个量与另一个量成正比．A．匀速直线运动中速度是不变的，即速度随运动路程没有变化，画出图像应为水平线，故不可以表示；B．导体的电阻是导体本身的属性，由材料、粗细和长度决定，与其两端的电压无关，所以不能表示；可知，燃料完全燃烧放出的热量与质量成正比，可以用此图像来表示，横坐标为质量，纵C．根据Q mq坐标为热量即可；D．晶体加热时温度先升高，达到熔点后，吸热温度不变，全部熔化为液体后，温度再升高，画出图像中间也有水平的一段，故不能表示．3．下列主要利用电磁波来工作的用电器是A．手机B．电风扇C．电烤火炉D．电视机A【解析】【详解】生活中广泛的应用电磁波来传递信息，手机是利用电磁波来完成信号的接收和发射，故A符合题意；电风扇和电烤火炉是利用电流的热效应工作的，故BC不符合题意；电视机工作时把电能转化成声和光，不是利用电磁波工作的，故D不符合题意。

2019—2020学年度武汉市部分学校九年级调研测试物理试卷武汉市教育科学研究院命制2020、1、9一、选择题（本题包括12小题，每小题只有1个正确选项。

每小题3分，共36分）9．下表归纳了固、液、气三态物质的宏观特性和微观特性，分析表格所填写的信息可知，表格中①②处应分别填写( )物态微观特性宏观特性分子和距离分子间作用力有无形状有无体积固态很小①有固定形状有固定体积液态较大较大无固定形状②气态很大很小无固定形状无固定体积A．很小；有固定体积 B．很小；无固定体积C．很大；有固定体积 D．很大；无固定体积10．关于内能，下列说法正确的是( )A．质量越大的物体内能也越大B．内能越大的物体分子运动越剧烈C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能11．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。

关于该实验，下列说法正确的是( )A．图钉的温度升高，内能减小B．图钉的内能增加，纸板的内能也增加C．改变图钉内能的方式是热传递D．图钉内能的大小等于图钉克服摩擦力做功的多少12．如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是( )A．该冲程是排气冲程B．该冲程汽缸内的物质只有空气C．该冲程中机械能转化为内能D．该冲程汽缸内物质的内能在减小13．如图所示，将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是( )A．气球带电吸引细小水流B．气球和水流带同种电荷C．气球和水流带异种电荷D．气球和水流分子间存在引力14．如右图所示，在武汉举行的第七届世界军人运动会击剑比赛中，中国女子重剑选手孙一文在最后决定胜负的一剑中击中对手，为中国队夺得击剑项目的第一枚金牌。

击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮。

2018-2019学年度下学期4月调考模拟九年级物理试题可能用到的相对原子质量:C-12 O-16 Zn-65 Fe-56 K-39 Cl-35.5 H-1 S-32 一．选择题（本题包括20小题，每小题只有一个选项，每小题3分，共60分）9.关于声现象的以下说法中正确的是( )A．声音的强弱是由发声物体振动的频率决定的B．声音在真空中和空气中都以340m/s的速度传播C．医生用B超来检查人体内脏器官是否正常D．在机器旁，工人戴防噪声耳罩是为了防止噪声的产生10.关于内能、温度和热量，下列说法正确的是( )A．物体的内能跟物体的运动速度、物体的温度和物质状态都有关系B．不同燃料燃烧时，放出热量越多的热值越大C．质量和初温相同的水和煤油，放出相同热量时煤油温度降低的多D．内能总是从内能多的物体向内能少的物体转移11.如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。

下列说法正确的是（）A．该凸透镜的焦距大于13cmB．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜12.某同学利用如图所示电路进行实验，闭合开关后，L 1、L2正常发光，两个电表都有示数，但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是( )A. 电流表断路B. 灯泡L2断路C. 灯泡L1断路D. 电压表断路13.下图是探究阻力对物体运动的影响的实验装置。

下列说法错误的是( )A.每次实验时，应使小车滑到水平面时的初速度相等B.由于惯性，小车到达水平面后继续向前运动C.水平表面越粗糙，小车的速度减小得越快D.实验表明，力是维持物体运动的原因14.下列关于光现象的说法正确的是( )A．物体远离平面镜时，它在镜中的像将变小B．虚像既能呈现在光屏上也能被人眼观察到C．光是一种电磁波，光能在真空中传播D．在岸边看水的深度比实际深度浅,是由光的反射引起的PkW·h 220V 10(20)A 50Hz3200imp/(kW·h) 3 0 7 7 2 B AF 15.下列关于电磁现象的应用或探究活动，其中说法正确的是（ ）A ．甲：动圈式话筒应用了磁场对电流的作用B ．乙：演示电磁感应现象C ．丙：奥斯特通过实验说明磁场能产生电流D ．丁：探究发电机的工作原理16.如图所示，叠放在一起的物体A 和B ，在F =15N 的水平拉力作用下沿水平面做匀速直线运动，则下列结论中正确的是( )A ．A 受到的重力与地面对A 的支持力是一对平衡力B ．B 受到的重力与A 对B 的支持力是一对相互作用力C ．B 物体受到的摩擦力为0D ．若增大拉力，则A 与地面的摩擦力也随着增大17.随着人们生活水平的提高，小汽车已进入很多平常百姓家庭。

2019—2020学年度武汉市部分学校九年级调研测试物理化学综合试卷（物理部分）武汉市教育科学研究院命制2020、1、9第Ⅰ卷（选择题共36分）一、选择题（本题包括12小题，每小题只有1个正确选项。

每小题3分，共36分）一、选择题(本题包括12小题，共36分)9．下表归纳了固、液、气三态物质的宏观特性和微观特性，分析表格所填写的信息可知，表格中①②处应分别填写( )A．很小；有固定体积 B．很小；无固定体积C．很大；有固定体积 D．很大；无固定体积10．关于内能，下列说法正确的是( )A．质量越大的物体内能也越大B．内能越大的物体分子运动越剧烈C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能11．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。

关于该实验，下列说法正确的是( )A．图钉的温度升高，内能减小B．图钉的内能增加，纸板的内能也增加C．改变图钉内能的方式是热传递D．图钉内能的大小等于图钉克服摩擦力做功的多少12．如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是( )A．该冲程是排气冲程B．该冲程汽缸内的物质只有空气C．该冲程中机械能转化为内能D．该冲程汽缸内物质的内能在减小13．如图所示，将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是( ) A ．气球带电吸引细小水流 B ．气球和水流带同种电荷 C ．气球和水流带异种电荷 D ．气球和水流分子间存在引力14．如右图所示，在武汉举行的第七届世界军人运动会击剑比赛中，中国女子重剑选手孙一文在最后决定胜负的一剑中击中对手，为中国队夺得击剑项目的第一枚金牌。

击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S 甲，乙方的指示灯L 乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S 乙，甲方的指示灯L 甲就会亮。

武汉六初2019年元调模拟九年级物理试题9、下列说法中不正确的是（ ）A.固体很难被压缩，是由于分子间存在斥力B.水和酒精升高相同的温度，水吸收的热量不一定多C.热值和热机效率都是定值，与外界条件无关D.打开酒精瓶的瓶塞后，教室里弥漫着酒精味，这说明酒精分子不停地运动 10、关于温度、热量和内能，下列说法正确的是（ ） A 、温度高的物体内能一定大，温度低的内能一定小B 、物体的内能与温度有关，只要温度不变，物体的内能就一定不变C 、物体的温度越高，含有的热量越多D 、热量可以从低温物体传递给高温的物体11、下列有关能量转化的说法不正确的是（ ） A ．植物的光合作用将光能转化成化学能 B ．蓄电池充电时，化学能转化为电能 C ． 太阳能电池板将光能转化成电能D ．汽油机的做功冲程将内能转化为机械能 12、如图所示，酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管！下列有关说法错误的是（ ） A ．水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压” B ．水果中储存的是电能C ． 该电路两端只要有电压就一定有电流D ．把水果串联起来可以提高电压D14、小谦用如图所示的器材探究“影响电阻大小的因素”，图中是两根粗细相同长度不同的镍铬合金丝。

关于此实验，下列说法错误的是（ ） A ．本实验主要探究方法有控制变量法和转换法 B.电流表示数越大，表示接入的合金丝电阻越小C ．利用此装置既可以探究导体电阻大小和长度的关系，又可以探究导体电阻大小横截面积的关系D ．为了准确比较两条合金丝的电阻，可用灯泡替换电流表15、为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。

R 1是一种光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB 间每一时刻的电压。
