盾构隧道混凝土管片制作施工工法

盾构隧道玻璃纤维筋管片制作施工工法盾构隧道玻璃纤维筋管片制作施工工法一、前言盾构隧道是一种现代化的施工方法，已经在各个领域得到广泛应用。

隧道衬砌是盾构隧道施工的重要环节之一，传统的隧道衬砌材料主要是混凝土。

随着科学技术的不断发展，盾构隧道衬砌材料也得到了创新，其中一种重要的创新材料就是玻璃纤维筋管片。

二、工法特点盾构隧道玻璃纤维筋管片制作施工工法具有以下特点：1. 玻璃纤维筋管片具有轻质、高强度、耐腐蚀和抗震性能好等特点，可以提高隧道衬砌的整体性能和安全性。

2. 采用玻璃纤维筋管片制作隧道衬砌可以减少施工周期和成本，提高施工效率。

3. 玻璃纤维筋管片制作隧道衬砌更加环保，不会污染土壤和地下水。

4. 玻璃纤维筋管片具有良好的适应性，可以应用于各种不同地质条件下的盾构隧道工程。

三、适应范围盾构隧道玻璃纤维筋管片制作施工工法适用于以下场景：1. 地下铁路、道路和隧道等交通基础设施的建设。

2. 水利、电力等各类管道的建设。

3. 工矿企业的地下工程建设。

4. 城市排水和污水处理工程。

四、工艺原理盾构隧道玻璃纤维筋管片制作施工工法是通过将玻璃纤维筋管片排列连接在一起形成整体衬砌结构，以提供隧道的支撑和保护。

具体工艺原理如下：1. 玻璃纤维筋管片的制作：将玻璃纤维筋管片按照设计要求制作出特定尺寸的筋管片。

2. 筋管片的安装：将筋管片按照一定的间距和顺序安装在盾构机的刀盘后，形成整体的隧道衬砌结构。

3. 连接和固定：通过连接件将筋管片连接在一起，并使用胶粘剂或螺栓将筋管片固定在地下。

4. 后续工序：在筋管片固定完成后，进行隧道的涂抹、防水、排水等后续工序，确保隧道的稳定和安全。

五、施工工艺盾构隧道玻璃纤维筋管片制作施工工法的主要施工阶段包括：1. 玻璃纤维筋管片制作区准备和材料采购。

2. 玻璃纤维筋管片制作：包括纤维布切割、筋管制作和胶粘剂涂布等过程。

3. 筋管片的安装和连接：将制作好的筋管片按照设计要求安装在盾构机上，并使用连接件将筋管片连接在一起。

高铁隧道混凝土预制管片制作工法1 前言随着各大城市地铁交通的迅猛发展，造价低、机械化程度高的盾构法施工技术应用得越来越广泛，而标志隧道总体质量水平的管片使用数量也越来越多。

管片是隧道预制衬砌环的基本单元，管片的类型主要有钢筋混凝土管片、钢纤维混凝土管片、钢管片、铸铁管片、复合管片等。

管片按拼装成环后的隧道线形分为直线段管片、曲线段管片及既能用于直线段又能用于曲线段的通用管片，其中曲线段管片又分为左转弯管片和右转弯管片。

盾构管片是盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。

盾构管片的质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能，对控制隧道的质量，保持隧道的线形和保证地铁隧道使用寿命起着关键作用。

本文将围绕钢筋混凝土预制管片详细介绍其生产制作相关施工技术。

图1 高铁隧道钢筋混凝土预制管片2 制作方法的特点（1）工厂生产，管理集中，施工作业规范化，程序化，标准化；（2）高精度组装模具，减小误差；（3）先进的蒸汽养护系统，质量可控；（4）合理的机器与人工配比，成本可控；（5）优化的施工组织设计，进度可控；（6）精细化的生产管理，整体目标可控。

3 适用范围本工法适用于以混凝土为基体材料，预制钢筋混凝土管片生产制作的施工。

4 工艺原理本工法涉及钢筋混凝土预制管片生产制作工艺，主要关键技术有以下方面。

（1）NTP智能蒸汽养护系统：NTP智能蒸汽养护系统具有以下优点：1、高效节能采用进口燃烧器，使燃油充分燃烧，附合国家环保要求。

蒸汽燃气同时供热，换热效率达98%。

实行智能化间歇加温技术，在保证养护质量的前提下节省能耗，降低成本。

2、微电脑控制温度-时间曲线，大大提高养护质量，具有微电脑智能化控制系统，微电脑智能化系统按要求进行智能化控制，使养护的温度-时间曲线达到技术要求，从而使养护更具有科学性。

图2 NTP智能蒸汽养护系统（2）高精度焊铁架：结合钢筋混凝土预制管片，设计了R、L两款高精度焊铁架，简化钢筋笼绑扎难度，每日生产钢筋笼16件。

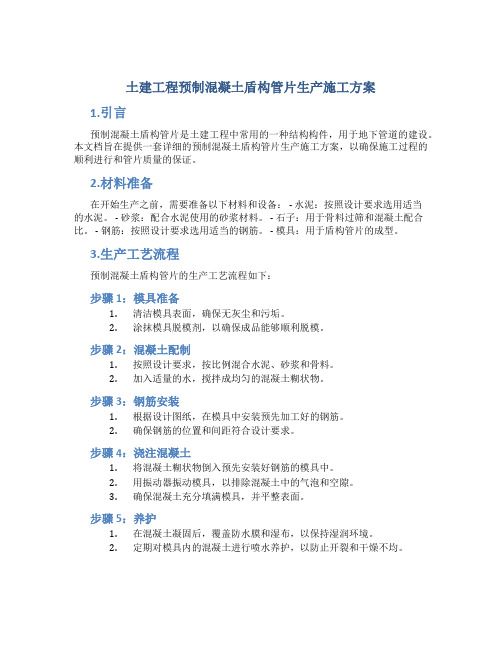

土建工程预制混凝土盾构管片生产施工方案1.引言预制混凝土盾构管片是土建工程中常用的一种结构构件，用于地下管道的建设。

本文档旨在提供一套详细的预制混凝土盾构管片生产施工方案，以确保施工过程的顺利进行和管片质量的保证。

2.材料准备在开始生产之前，需要准备以下材料和设备： - 水泥：按照设计要求选用适当的水泥。

- 砂浆：配合水泥使用的砂浆材料。

- 石子：用于骨料过筛和混凝土配合比。

- 钢筋：按照设计要求选用适当的钢筋。

- 模具：用于盾构管片的成型。

3.生产工艺流程预制混凝土盾构管片的生产工艺流程如下：步骤1：模具准备1.清洁模具表面，确保无灰尘和污垢。

2.涂抹模具脱模剂，以确保成品能够顺利脱模。

步骤2：混凝土配制1.按照设计要求，按比例混合水泥、砂浆和骨料。

2.加入适量的水，搅拌成均匀的混凝土糊状物。

步骤3：钢筋安装1.根据设计图纸，在模具中安装预先加工好的钢筋。

2.确保钢筋的位置和间距符合设计要求。

步骤4：浇注混凝土1.将混凝土糊状物倒入预先安装好钢筋的模具中。

2.用振动器振动模具，以排除混凝土中的气泡和空隙。

3.确保混凝土充分填满模具，并平整表面。

步骤5：养护1.在混凝土凝固后，覆盖防水膜和湿布，以保持湿润环境。

2.定期对模具内的混凝土进行喷水养护，以防止开裂和干燥不均。

步骤6：脱模和质检1.喷水养护一段时间后，可以进行脱模操作。

2.将模具分离，并小心取出预制混凝土盾构管片。

3.对管片进行质量检查，确保符合设计要求。

4.安全注意事项在预制混凝土盾构管片的生产过程中，需要注意以下安全事项： - 操作人员必须佩戴符合标准的安全帽、手套和防护眼镜。

- 操作人员必须严格遵守操作规程，切勿产生过度疲劳。

- 在混凝土混合过程中，注意防止水泥尘和石子飞溅。

- 使用振动器时，确保设备的稳定和可靠性。

5.总结本文档详细介绍了土建工程预制混凝土盾构管片的生产施工方案。

通过准备材料、确定工艺流程、注意安全事项，可以保证盾构管片的质量和施工过程的顺利进行。

盾构管片拼装工艺流程及施工技术一、管片拼装工艺流程盾构管片拼装的施工流程:二、管片安装施工要点1、盾构管片现场验收管片到达施工场地后,进场验收,主要的检验项目有:管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识(包括管片型号、模具编号、生产日期、生产厂家、合格状态)是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好,孔内是否有异物。

然后由地面工程师对进场管片负责签收,并对每环管片做好标识,做到有据可查。

卸货后由地面工班黏贴止水条。

2、管片拼装施工措施管片拼装是盾构法施工的重要环节,其拼装质量的好坏不仅直接关系到成洞的质量,而且对盾构机能否继续顺利推进有着直接的影响。

因此,管片在拼装前仍要进行一次检查,再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落,管片的吊装孔预埋位置正确,封堵盖完好无损,以及其他主要预埋件和混凝土的握裹牢固,管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后,才允许拼装。

每环管片拼装结束后要及时拧紧各个方向的螺栓,且在该环脱出盾尾后再次拧紧。

3、管片的堆放运输管片出厂前逐片进行尺寸、外观的检测,不合格者不允许出厂。

外观的检测内容有:管片表面光洁平整,无蜂窝、露筋,无裂痕、缺角,无气、水泡,无水泥浆等杂物；灌浆孔螺栓套管完整。

安装位置正确。

对于轻微的缺陷进行处理,止水带附近不允许有缺陷。

达到龄期并检验合格的管片有计划地由平板车运到施工现场。

管片运输时其间用垫木垫实,以免使管片产生有害裂纹,或棱线部分被碰坏。

管片到达现场后由龙门吊卸到专门的管片堆放区。

管片堆放区应选择适当,以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。

在卸之前对管片进行逐一的外观检测,不符合要求(裂缝、破损、无标志等)的管片立即退回。

4、管片吊放及隧道内运输管片下井采用龙门吊进行。

洞内运输采用电瓶车牵引管片车运输。

管片车上的管片堆放有序,堆放次序依据管片安装顺序摆放。

盾构隧道混凝土管片制作施工工法中铁十六局集团盾构工程项目经理部一、前言目前国内城市地铁建设开始高速发展，而在城市内进行地铁施工，对文明施工、地面沉降控制、建筑物保护等要求都比较高，因此明挖法和传统的矿山法隧道施工已逐渐被造价低、机械化程度高、施工安全系数高的盾构法隧道施工所取代。

而管片衬砌的质量最终决定了盾构隧道的施工质量，我局于2001年3月首次承担了深圳地铁盾构隧道的施工，为争创优质工程，首先在管片生产上入手，大力开展科技攻关，不断完善施工工艺，通过采用风动振捣和蒸气养护工艺，在短短的7个月时间里顺利圆满完成了2900环、17400块管片的生产任务，解决了管片外侧浮浆较厚、容易出现大面积气泡、脱模过程中崩角、掉块等一系列难题，在总结这些施工经验的基础上形成本工法。

二、工法特点（1）采用高精度钢模，低坍落度混凝土，风动振捣，蒸汽养护技术，快速生产高精度、高强度、高质量的管片。

（2）施工作业规范化、程序化、标准化。

三、适用范围本工法适用于各种盾构隧道管片制作，对于制作精度要求比较高的高强度混凝土预制件也有一定的指导作用。

四、施工工艺（1）工艺流程见图（一）（2）操作要点a.浇注混凝土前的准备工作：①清洗模具：组模前要对钢模进行彻底清洗，混凝土残渣必须全部铲除，内表面使用胶片配合清理，并用高压水冲洗干净。

②喷涂脱模油：使用雾状喷雾器喷涂，然后抹布均匀抹，使模具内表面均布薄层脱模油，如出现脱模油流淌，用棉纱清理干净。

③组模：模具的质量，特别是尺寸精度，对生产出合格的管片，拼装成尺寸准确的衬砌环是极其重要的，因此要严格控制组模质量。

④模具检查：模具组装完毕后，由专职质检员用内径千分尺在模具指定位置进行宽度检测，同时对模具的内弧面平整无翘曲。

⑤钢筋笼骨架入模：钢筋笼在靠模上制作完毕，用龙门吊配合专用吊具按各种规格将钢筋笼放入模具内，钢筋笼型号与模具型号要匹配，保护垫块位置准确。

模具准备b.混凝土浇注①混凝土配合比必须进行试配，并进行试验以获取正确的养护时间和抗压强度。

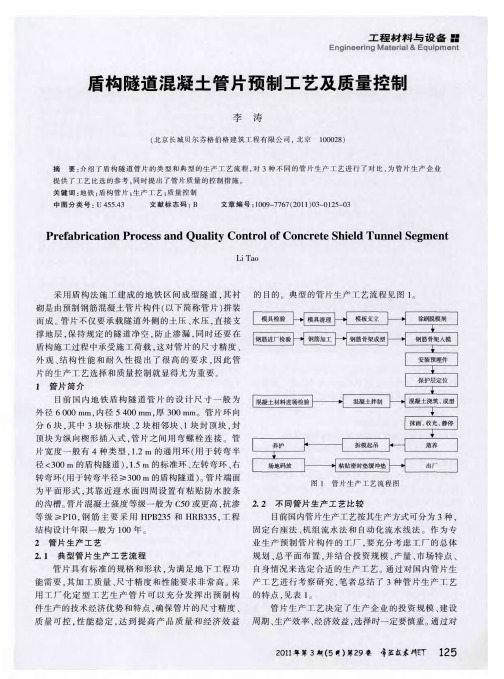

盾构隧道混凝土管片预制工艺及质量控制近几年，随着经济的发展，我国道路工程建设越来越多。

就道路交通建设实际来看，因为部分区域的道路建设受到地形因素的影响，所以需要采取一些特殊的措施进行地形的克服和建设成本的控制，隧道便是其中比较有效的一种工程手段。

从具体的利用来看，隧道的存在克服了山地地形的限制，有效的提升了道路交通的时效性，所以其意义显著。

就目前的隧道施工来看，有一种全机械化的隧道施工方法叫做盾构法，这种施工方法的机械化利用比较高，所以隧道开挖的效率性较好，在目前的隧道施工中应用比较广泛。

从盾构法隧道施工来看，利用此种方法进行的隧道施工需要利用混凝土管片充当衬砌来促进隧道的成型，所以预制混凝土管理是一项重要的任务。

标签：盾构隧道;混凝土管片;预制工艺;质量控制采用盾构法施工建成的地铁区间成型隧道，其衬砌是由预制钢筋混凝土管片构件（以下简称管片）拼装而成。

管片不仅要承载隧道外侧的土压、水压，直接支撑地层，保持规定的隧道净空，防止渗漏，同时还要在盾构施工过程中承受施工荷载，这对管片的尺寸精度、外观、结构性能和耐久性提出了很高的要求，因此管片的生产工艺选择和质量控制就显得尤为重要。

1、管片简介管片是盾构法隧道施工中的主要衬砌材料，具有重要的利用价值。

就目前国内盾构隧道的管片设计来看，其尺寸标准为：外径6000mm，内径5400mm，厚度300mm。

在目前的利用中，管片的环向一般由6块构成，其中的3块是标准块，1块是封顶块，其余的2块是相邻块。

就目前的管片应用来看，主要有四种类型，第一种是1.2m的通用环，第二种是1.5m的标准环，第三种是1.5m的左转弯环，第四种是1.5m的右转弯环。

就现阶段利用的管片来看，其端面表现是平面的形式，在迎水面的四周设置有防水胶条的沟槽。

从目前的管片设计标准来看，混凝土管片的使用寿命期限是100年。

2、管片生产工艺2.1典型管片生产工艺流程第一是设计。

设计是管片生产的第一步，也是管片质量保证最重要的一步。

- 261 -- 262 - 盾构管片制作工艺作业指导书3.13.1 工艺概述一、定义1、管片：是盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。

盾构管片质量直接关系到隧道的整体质量和安全，影响隧道的防水 性能及耐久性能。

2、管片模具：是用模具钢制造的，由一块底板、四块侧板、两个上盖所组成的用于隧道管片 生产的专用性混凝土预制件模具。

二、整体施工方案为提高管片的质量，应从工艺流程、模具使用、钢筋及骨架加工、混凝土配合比设计、 混凝土施工、混凝土养护等六个方面制定合理的方案。

3.13.2 作业内容 管片生产作业内容包括：模具的选用、调试、钢筋骨架的制作、混凝土施工、拆模、管片养 护。

3.13.3 质量标准管片混凝土强度指标为 C 50，抗渗等级 S 12。

表 3.13.3-1 管片质量检验标准3.13.4 工艺流程图管片生产施工流程图见图 3.13.4-13.13.5 工序步骤及质量控制说明一、模具使用1、模具的选用、调试及保养（1）在生产过程中，要经常对模具进行检查、维修。

每套模具在使用达到 300 次时，派专 人进行维修，养护；（2）模具须放置在一个稳固的基面，水平 允许误差 1mm ；（3）模具底脚与地面必须同时紧密接触，在振动成型过程不允许移动；（4）模具放置的水平误差不符合要求时，应在工程师的指导下按制造商提供的说明书的步骤进行调校；（5）模具保养在机械工程师的带领下按制造商提供的方法规定进行；（6）紧固模具螺栓必须用扭矩扳手；（7）模具尺寸由管片使用方派专人使用内径千分尺检查、验收。

- 263 -2、模具精度控制管片模具的制造精度直接影响到管片的精度，对模具的使用注重对模具的精度控制。

选择高 精度量具进行测量，每周定期对关键控制指标宽度进行一次全面的检测，必须将各项指标控制在 公差范围内。

对模具精度进行控制的办法主要是，组模后对合模后模具固定测点进行测量，并对 成型后产品进行宽度检测，并形成记录，采用数理统计的方法，来观察模具的精度变化，发现问 题便可及时调整。
