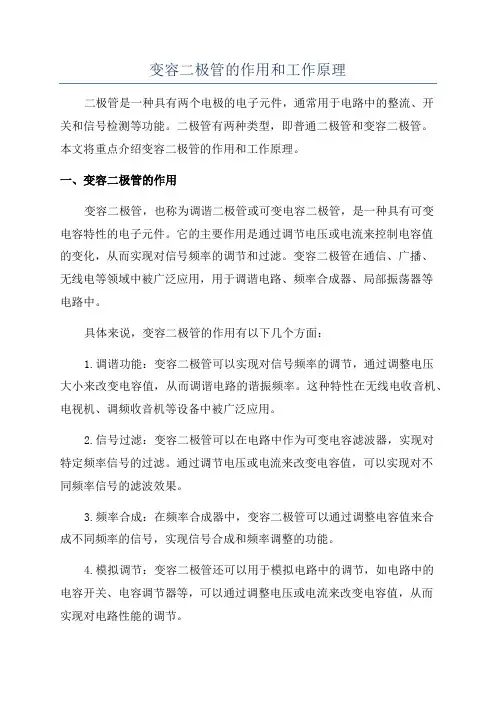

变容二极管的作用和工作原理二极管是一种具有两个电极的电子元件,通常用于电路中的整流、开关和信号检测等功能。
二极管有两种类型,即普通二极管和变容二极管。
本文将重点介绍变容二极管的作用和工作原理。
一、变容二极管的作用变容二极管,也称为调谐二极管或可变电容二极管,是一种具有可变电容特性的电子元件。
它的主要作用是通过调节电压或电流来控制电容值的变化,从而实现对信号频率的调节和过滤。
变容二极管在通信、广播、无线电等领域中被广泛应用,用于调谐电路、频率合成器、局部振荡器等电路中。
具体来说,变容二极管的作用有以下几个方面:1.调谐功能:变容二极管可以实现对信号频率的调节,通过调整电压大小来改变电容值,从而调谐电路的谐振频率。
这种特性在无线电收音机、电视机、调频收音机等设备中被广泛应用。
2.信号过滤:变容二极管可以在电路中作为可变电容滤波器,实现对特定频率信号的过滤。
通过调节电压或电流来改变电容值,可以实现对不同频率信号的滤波效果。
3.频率合成:在频率合成器中,变容二极管可以通过调整电容值来合成不同频率的信号,实现信号合成和频率调整的功能。
4.模拟调节:变容二极管还可以用于模拟电路中的调节,如电路中的电容开关、电容调节器等,可以通过调整电压或电流来改变电容值,从而实现对电路性能的调节。
总的来说,变容二极管主要作用是通过调节电容值来实现对信号频率的调节、过滤和合成,广泛应用于通信、广播、电视和无线电等领域。
二、变容二极管的工作原理变容二极管的工作原理基于PN结的载流子注入效应和电场调制效应。
通常情况下,变容二极管是由PN结和衬底构成的,其中PN结具有可变电容的特性。
当在PN结上施加反向偏置电压时,PN结形成耗尽层,此时二极管的电容值很小;而当施加正向偏置电压时,PN结导通,电容值增大。
具体来讲,变容二极管的工作过程如下:1.反向偏置状态:当施加反向偏置电压时,PN结会形成耗尽层,载流子注入现象几乎不存在,此时二极管的电容值很小。

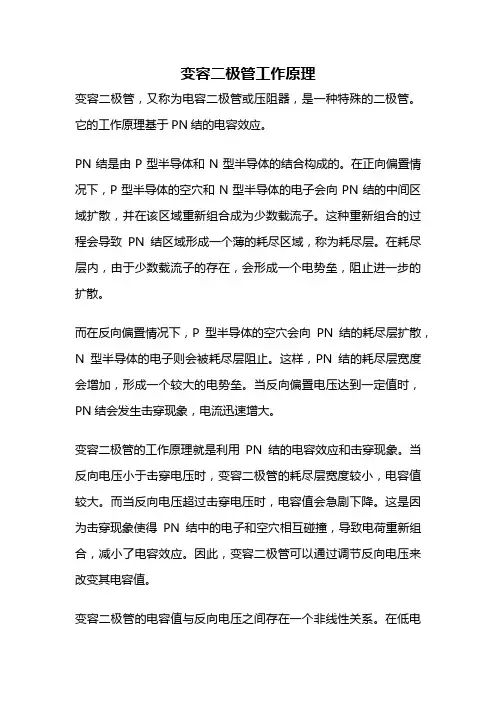

变容二极管工作原理变容二极管,又称为电容二极管或压阻器,是一种特殊的二极管。
它的工作原理基于PN结的电容效应。
PN结是由P型半导体和N型半导体的结合构成的。
在正向偏置情况下,P型半导体的空穴和N型半导体的电子会向PN结的中间区域扩散,并在该区域重新组合成为少数载流子。
这种重新组合的过程会导致PN结区域形成一个薄的耗尽区域,称为耗尽层。
在耗尽层内,由于少数载流子的存在,会形成一个电势垒,阻止进一步的扩散。
而在反向偏置情况下,P型半导体的空穴会向PN结的耗尽层扩散,N型半导体的电子则会被耗尽层阻止。
这样,PN结的耗尽层宽度会增加,形成一个较大的电势垒。
当反向偏置电压达到一定值时,PN结会发生击穿现象,电流迅速增大。
变容二极管的工作原理就是利用PN结的电容效应和击穿现象。
当反向电压小于击穿电压时,变容二极管的耗尽层宽度较小,电容值较大。
而当反向电压超过击穿电压时,电容值会急剧下降。
这是因为击穿现象使得PN结中的电子和空穴相互碰撞,导致电荷重新组合,减小了电容效应。
因此,变容二极管可以通过调节反向电压来改变其电容值。
变容二极管的电容值与反向电压之间存在一个非线性关系。
在低电压下,电容值较大,可以达到几百或上千皮法。
而在高电压下,电容值会急剧下降,甚至几乎为零。
这使得变容二极管在一些特定的应用场合中非常有用。
例如,它可以用作电调节器,用于电子设备中的音量控制和亮度调节。
通过改变反向电压,可以调节变容二极管的电容值,进而实现对音量和亮度的控制。
变容二极管还可以用于变频电路和振荡电路。
通过调节反向电压,可以改变电容值,从而改变电路的振荡频率。
这在无线电通信设备和射频电路中非常有用。
总结起来,变容二极管的工作原理是基于PN结的电容效应和击穿现象。
通过调节反向电压,可以改变变容二极管的电容值,从而实现对电路的控制和调节。
它在电子设备中的音量控制、亮度调节、变频电路和振荡电路中有着广泛的应用。

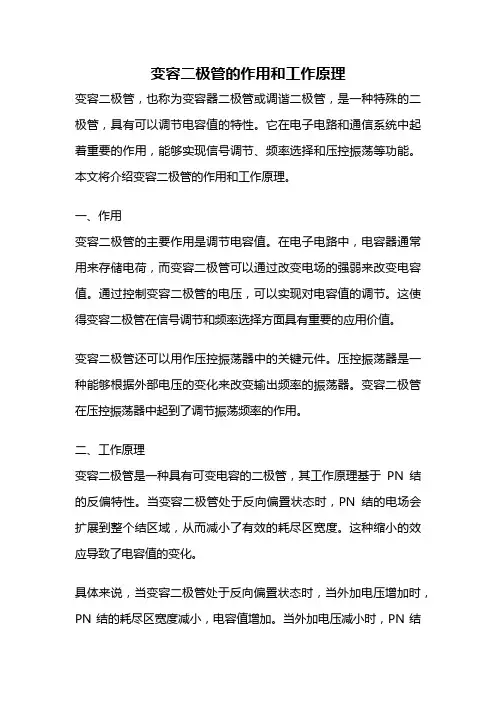

变容二极管的作用和工作原理变容二极管,也称为变容器二极管或调谐二极管,是一种特殊的二极管,具有可以调节电容值的特性。
它在电子电路和通信系统中起着重要的作用,能够实现信号调节、频率选择和压控振荡等功能。
本文将介绍变容二极管的作用和工作原理。
一、作用变容二极管的主要作用是调节电容值。
在电子电路中,电容器通常用来存储电荷,而变容二极管可以通过改变电场的强弱来改变电容值。
通过控制变容二极管的电压,可以实现对电容值的调节。
这使得变容二极管在信号调节和频率选择方面具有重要的应用价值。
变容二极管还可以用作压控振荡器中的关键元件。
压控振荡器是一种能够根据外部电压的变化来改变输出频率的振荡器。
变容二极管在压控振荡器中起到了调节振荡频率的作用。
二、工作原理变容二极管是一种具有可变电容的二极管,其工作原理基于PN结的反偏特性。
当变容二极管处于反向偏置状态时,PN结的电场会扩展到整个结区域,从而减小了有效的耗尽区宽度。
这种缩小的效应导致了电容值的变化。
具体来说,当变容二极管处于反向偏置状态时,当外加电压增加时,PN结的耗尽区宽度减小,电容值增加。
当外加电压减小时,PN结的耗尽区宽度增加,电容值减小。
通过改变外加电压的大小,可以实现对电容值的调节。
需要注意的是,变容二极管的电容值与反偏电压之间存在非线性关系。
在低电压范围内,电容值变化较大;而在高电压范围内,电容值变化较小。
因此,在设计电路时需要考虑电容值的非线性特性。
三、应用举例1. 调谐电路:变容二极管常用于收音机等调谐电路中,通过调节电容值来选择不同的频率。
通过改变变容二极管的电压,可以调节电容值,从而实现对不同频率信号的选择。
2. 压控振荡器:变容二极管可以用作压控振荡器中的关键元件。
通过改变变容二极管的电压,可以调节振荡频率。
这在通信系统中具有重要应用,可以实现频率调节和相位锁定等功能。
3. 信号调节:由于变容二极管可以调节电容值,因此可以用于信号调节电路中。
例如,在音频放大器中,可以使用变容二极管来调节音调或音量。
常见变容二极管参数18种1.阈值电压(VT):变容二极管的工作电压范围,一般以伏特(V)为单位。
2.最大顶峰电流(IPK):变容二极管能够承受的最大电流峰值,通常以安培(A)为单位。
3.最大连续电流(IO):变容二极管能够持续承受的最大电流值,通常以安培(A)为单位。
4.最大反向电流(IR):在反向偏置时,变容二极管所能承受的最大反向电流值,通常以安培(A)为单位。
5. 回复时间(TRR):变容二极管从正向偏置到反向偏置的时间延迟,通常以纳秒(ns)为单位。
6.反向导电性(RR):变容二极管在反向偏置时的导电能力,通常以欧姆(Ω)为单位。
7.串联电阻(RS):变容二极管正向电压条件下的串联电阻,通常以欧姆(Ω)为单位。
8.导通电压(VF):变容二极管正向偏置时的导通电压,通常以伏特(V)为单位。
9.导通电流(IF):变容二极管正向偏置时的导通电流,通常以安培(A)为单位。
10.最大反向耐压(VR):变容二极管能够承受的最大反向电压,通常以伏特(V)为单位。
11.最大耗散功率(PD):变容二极管能够耗散的最大功率,通常以瓦特(W)为单位。
12.最大峰值倒换电流(IFSM):变容二极管在瞬态工作条件下能够承受的最大倒换电流,通常以安培(A)为单位。
13. 最大工作温度(TJ max):变容二极管能够工作的最高温度,通常以摄氏度(°C)为单位。
14. 最小存储温度(TSTG min):变容二极管能够存储的最低温度,通常以摄氏度(°C)为单位。
15.包装类型:变容二极管的封装形式,如导线封装、表面封装、贴片封装等。
16. 尺寸:变容二极管的尺寸,通常以毫米(mm)为单位。
17.重量:变容二极管的重量,通常以克(g)为单位。
18.可靠性:变容二极管的可靠性参数,如寿命、失效率等。
以上是常见的变容二极管参数,不同型号的变容二极管可能具有不同的参数组合。
根据具体的应用需求,选择适合的变容二极管型号进行设计和应用。

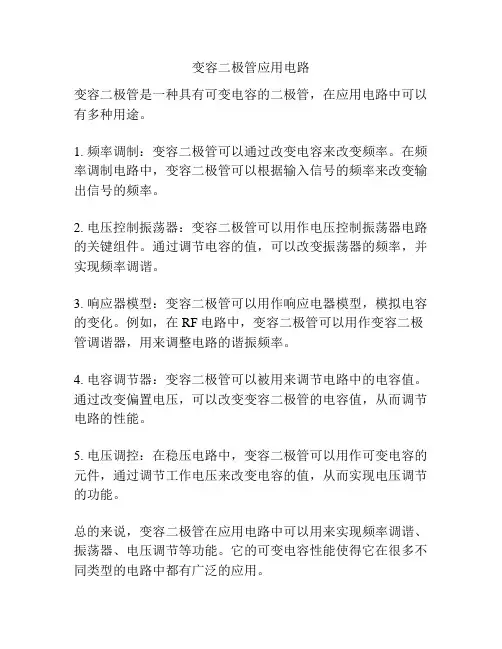

变容二极管应用电路
变容二极管是一种具有可变电容的二极管,在应用电路中可以有多种用途。
1. 频率调制:变容二极管可以通过改变电容来改变频率。
在频率调制电路中,变容二极管可以根据输入信号的频率来改变输出信号的频率。
2. 电压控制振荡器:变容二极管可以用作电压控制振荡器电路的关键组件。
通过调节电容的值,可以改变振荡器的频率,并实现频率调谐。
3. 响应器模型:变容二极管可以用作响应电器模型,模拟电容的变化。
例如,在RF电路中,变容二极管可以用作变容二极管调谐器,用来调整电路的谐振频率。
4. 电容调节器:变容二极管可以被用来调节电路中的电容值。
通过改变偏置电压,可以改变变容二极管的电容值,从而调节电路的性能。
5. 电压调控:在稳压电路中,变容二极管可以用作可变电容的元件,通过调节工作电压来改变电容的值,从而实现电压调节的功能。
总的来说,变容二极管在应用电路中可以用来实现频率调谐、振荡器、电压调节等功能。
它的可变电容性能使得它在很多不同类型的电路中都有广泛的应用。

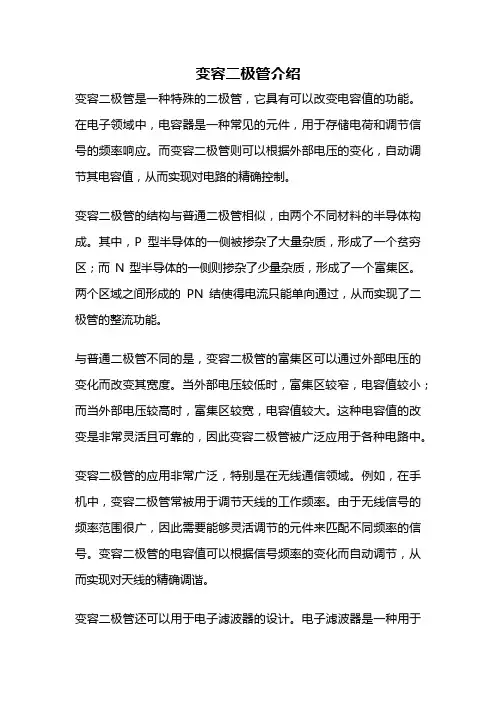

变容二极管介绍变容二极管是一种特殊的二极管,它具有可以改变电容值的功能。
在电子领域中,电容器是一种常见的元件,用于存储电荷和调节信号的频率响应。
而变容二极管则可以根据外部电压的变化,自动调节其电容值,从而实现对电路的精确控制。
变容二极管的结构与普通二极管相似,由两个不同材料的半导体构成。
其中,P型半导体的一侧被掺杂了大量杂质,形成了一个贫穷区;而N型半导体的一侧则掺杂了少量杂质,形成了一个富集区。
两个区域之间形成的PN结使得电流只能单向通过,从而实现了二极管的整流功能。
与普通二极管不同的是,变容二极管的富集区可以通过外部电压的变化而改变其宽度。
当外部电压较低时,富集区较窄,电容值较小;而当外部电压较高时,富集区较宽,电容值较大。
这种电容值的改变是非常灵活且可靠的,因此变容二极管被广泛应用于各种电路中。
变容二极管的应用非常广泛,特别是在无线通信领域。
例如,在手机中,变容二极管常被用于调节天线的工作频率。
由于无线信号的频率范围很广,因此需要能够灵活调节的元件来匹配不同频率的信号。
变容二极管的电容值可以根据信号频率的变化而自动调节,从而实现对天线的精确调谐。
变容二极管还可以用于电子滤波器的设计。
电子滤波器是一种用于调节信号频率响应的电路,常见的有低通滤波器、高通滤波器和带通滤波器等。
通过调节变容二极管的电容值,可以改变滤波器的截止频率,从而实现对信号的精确调节和滤波。
除了无线通信和滤波器应用外,变容二极管还可以用于电容式触摸屏的设计。
电容式触摸屏是现代电子产品中常见的输入设备,通过感应人体电荷的变化来实现触摸操作。
变容二极管作为电容器的关键组成部分,可以根据触摸的位置和力度来调节电容值,从而实现对触摸信号的精确响应。
总的来说,变容二极管是一种非常有用的电子元件,具有改变电容值的特殊功能。
它在无线通信、滤波器和触摸屏等领域有着广泛的应用。
通过灵活调节电容值,变容二极管可以实现对电路的精确控制,从而提高了电子设备的性能和功能。
常见变容二极管参数18种变容二极管是一种特殊的二极管,具有可调节电容值的功能。
它可以用于各种电子电路中,常见的有18种参数。
1. 最大电压(Maximum voltage):变容二极管可以承受的最大电压。
超过这个值,会导致二极管破裂或烧毁。
2. 最小电容(Minimum capacitance):变容二极管可以调节的最小电容值。
3. 最大电容(Maximum capacitance):变容二极管可以调节的最大电容值。
4. 调节电压(Adjustment voltage):用于调节变容二极管电容值的电压范围。
5. 零电压电容(Zero-voltage capacitance):当变容二极管施加的电压接近于零时的电容值。
6. 最小调节电压(Minimum adjustment voltage):可以使变容二极管电容值发生变化的最小电压。
7. 最大调节电压(Maximum adjustment voltage):可以使变容二极管电容值发生变化的最大电压。
8. 失调电容(Mismatch capacitance):在同一调节电压下,不同变容二极管之间电容值的差异。
9. 带宽(Bandwidth):变容二极管在特定电压范围内,可以稳定工作的频率范围。
10. 线性度(Linearity):变容二极管电容值和施加电压之间的关系是否是线性的。
12. 串联电容(Series capacitance):多个变容二极管可以串联使用,得到更大的电容值。
13. 并联电容(Parallel capacitance):多个变容二极管可以并联使用,得到更小的电容值。
14. 温度系数(Temperature coefficient):变容二极管电容值随温度变化的比率。
15. 稳定性(Stability):变容二极管在长时间使用和不同温度条件下,电容值是否保持稳定。
16. 导通电阻(On-resistance):当变容二极管施加最小调节电压时,其电阻值。

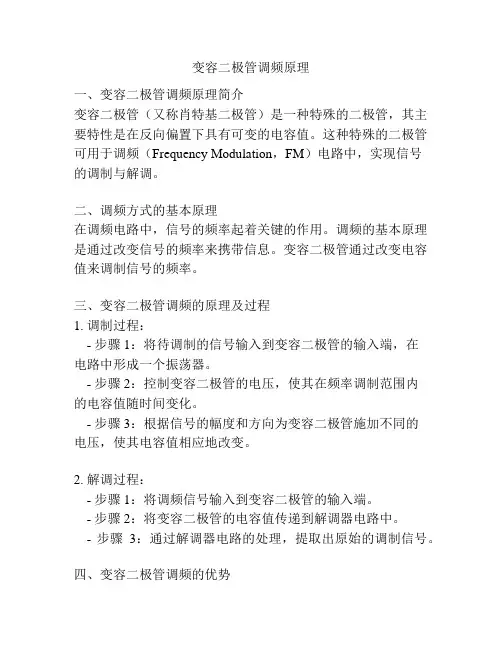

变容二极管调频原理一、变容二极管调频原理简介变容二极管(又称肖特基二极管)是一种特殊的二极管,其主要特性是在反向偏置下具有可变的电容值。
这种特殊的二极管可用于调频(Frequency Modulation,FM)电路中,实现信号的调制与解调。
二、调频方式的基本原理在调频电路中,信号的频率起着关键的作用。
调频的基本原理是通过改变信号的频率来携带信息。
变容二极管通过改变电容值来调制信号的频率。
三、变容二极管调频的原理及过程1. 调制过程:- 步骤1:将待调制的信号输入到变容二极管的输入端,在电路中形成一个振荡器。
- 步骤2:控制变容二极管的电压,使其在频率调制范围内的电容值随时间变化。
- 步骤3:根据信号的幅度和方向为变容二极管施加不同的电压,使其电容值相应地改变。
2. 解调过程:- 步骤1:将调频信号输入到变容二极管的输入端。
- 步骤2:将变容二极管的电容值传递到解调器电路中。
- 步骤3:通过解调器电路的处理,提取出原始的调制信号。
四、变容二极管调频的优势- 变容二极管调频的优势在于其频率范围广泛,可实现高精度的频率调制和解调。
- 由于变容二极管可以在微秒级别内响应电压变化,因此调频速度快,可满足高要求的调频应用。
五、变容二极管调频的应用领域- 广播电台:使用变容二极管调频技术可以实现音乐、语音等信号的传输和接收。
- 通信系统:调频技术可用于无线通信系统,实现高质量的语音和数据传输。
- 遥控设备:变容二极管调频可用于遥控设备中,如遥控器、汽车智能钥匙等。
六、结论变容二极管调频原理是一种重要的调频技术,通过改变变容二极管的电容值来实现信号的调制与解调。
在广播、通信和遥控等领域有着广泛的应用前景。

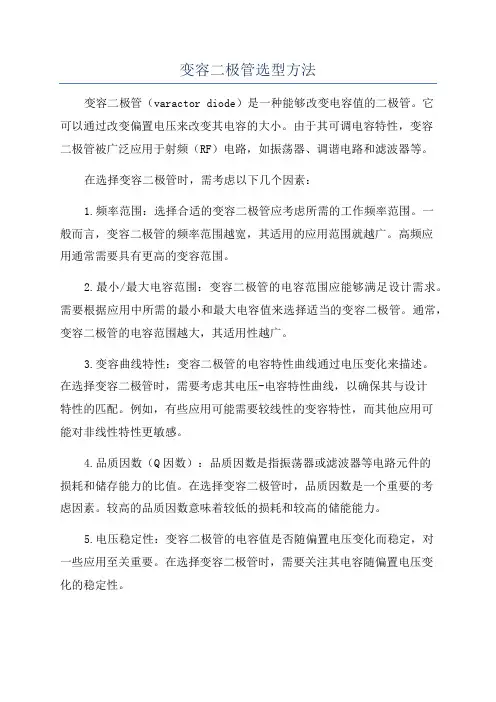

变容二极管选型方法变容二极管(varactor diode)是一种能够改变电容值的二极管。
它可以通过改变偏置电压来改变其电容的大小。
由于其可调电容特性,变容二极管被广泛应用于射频(RF)电路,如振荡器、调谐电路和滤波器等。
在选择变容二极管时,需考虑以下几个因素:1.频率范围:选择合适的变容二极管应考虑所需的工作频率范围。
一般而言,变容二极管的频率范围越宽,其适用的应用范围就越广。
高频应用通常需要具有更高的变容范围。
2.最小/最大电容范围:变容二极管的电容范围应能够满足设计需求。
需要根据应用中所需的最小和最大电容值来选择适当的变容二极管。
通常,变容二极管的电容范围越大,其适用性越广。
3.变容曲线特性:变容二极管的电容特性曲线通过电压变化来描述。
在选择变容二极管时,需要考虑其电压-电容特性曲线,以确保其与设计特性的匹配。
例如,有些应用可能需要较线性的变容特性,而其他应用可能对非线性特性更敏感。
4.品质因数(Q因数):品质因数是指振荡器或滤波器等电路元件的损耗和储存能力的比值。
在选择变容二极管时,品质因数是一个重要的考虑因素。
较高的品质因数意味着较低的损耗和较高的储能能力。
5.电压稳定性:变容二极管的电容值是否随偏置电压变化而稳定,对一些应用至关重要。
在选择变容二极管时,需要关注其电容随偏置电压变化的稳定性。
6.尺寸和封装:根据应用的需要,选择合适的变容二极管尺寸和封装,以便于集成到电路中。
在市场上有许多供应商提供不同类型和规格的变容二极管。
在选择合适的变容二极管时,可以参考以下步骤:1.确定应用需求:根据设计所需的频率范围、电容范围和其他要求,明确应用需求。
2.供应商:在供应商网站、产品目录或在线电子元器件市场等渠道上相关的变容二极管供应商。
3.筛选和对比:根据应用需求,筛选出具备适当频率范围、电容范围和特性的变容二极管,并进行对比。
4.参考数据手册:查阅供应商提供的数据手册,详细了解所选变容二极管的电性能、特性曲线和尺寸等信息。

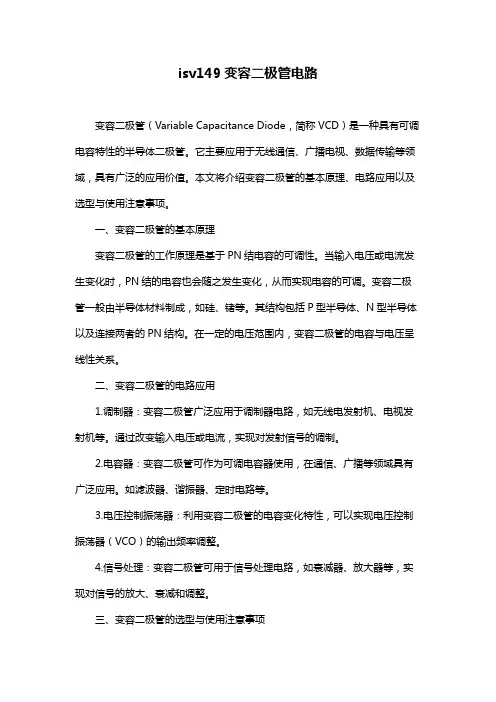

isv149变容二极管电路变容二极管(Variable Capacitance Diode,简称VCD)是一种具有可调电容特性的半导体二极管。
它主要应用于无线通信、广播电视、数据传输等领域,具有广泛的应用价值。
本文将介绍变容二极管的基本原理、电路应用以及选型与使用注意事项。
一、变容二极管的基本原理变容二极管的工作原理是基于PN结电容的可调性。
当输入电压或电流发生变化时,PN结的电容也会随之发生变化,从而实现电容的可调。
变容二极管一般由半导体材料制成,如硅、锗等。
其结构包括P型半导体、N型半导体以及连接两者的PN结构。
在一定的电压范围内,变容二极管的电容与电压呈线性关系。
二、变容二极管的电路应用1.调制器:变容二极管广泛应用于调制器电路,如无线电发射机、电视发射机等。
通过改变输入电压或电流,实现对发射信号的调制。
2.电容器:变容二极管可作为可调电容器使用,在通信、广播等领域具有广泛应用。
如滤波器、谐振器、定时电路等。
3.电压控制振荡器:利用变容二极管的电容变化特性,可以实现电压控制振荡器(VCO)的输出频率调整。
4.信号处理:变容二极管可用于信号处理电路,如衰减器、放大器等,实现对信号的放大、衰减和调整。
三、变容二极管的选型与使用注意事项1.选型:根据实际应用需求,选择合适的变容二极管型号。
主要考虑电容变化范围、工作电压、功耗、频率响应等因素。
2.使用注意事项:(1)避免过载:变容二极管具有额定工作电压,使用时应避免超过额定电压,以免损坏器件。
(2)散热:变容二极管在工作过程中会产生一定的热量,应确保散热良好,以延长器件使用寿命。
(3)匹配电容:在使用变容二极管进行调制等电路时,应注意与匹配电容的配合,以获得最佳的电路性能。
总之,变容二极管作为一种重要的半导体器件,在通信、广播等领域具有广泛的应用。
了解其基本原理、电路应用以及选型和使用注意事项,对于电子工程师而言是十分必要的。
变容二极管的工作原理以及应用1. 什么是变容二极管变容二极管(Varactor Diode),也称为电容二极管或调谐二极管,是一种特殊类型的二极管。
它的主要特点是其电容值可以通过改变偏置电压来调节。
2. 变容二极管的工作原理变容二极管的工作原理基于PN结的反向偏置效应。
当变容二极管接收到反向偏置电压时,电容的宽度和空间电荷区的电场强度会发生变化,从而改变了电容值。
变容二极管的结构由两个N型区和一个P型区组成。
当施加一个反向电压时,P型区和N型区的空间电荷区逐渐增宽,电容值随之增加。
而当反向电压减小或去除时,空间电荷区缩小,电容值减小。
3. 变容二极管的特性•变容二极管的电容值可以通过改变偏置电压来调节,从几皮法到几百皮法不等。
•变容二极管的响应时间短,可以迅速改变电容值。
•变容二极管的温度特性良好,稳定性高。
4. 变容二极管的应用4.1 无线通信领域变容二极管在无线通信领域有着广泛的应用。
例如,它可以被用于频率调谐器、频率合成器以及解调器等电路中。
通过改变变容二极管的电容值,可以调节电路的工作频率。
4.2 电视和射频调谐器在电视和射频调谐器中,变容二极管可用于调节频道。
通过改变变容二极管的电容值,可以选择不同的频道进行接收。
4.3 光学设备变容二极管还可以用于光学设备中,例如自动对焦摄像机和激光调谐器等。
通过调节变容二极管的电容值,可以实现光路的精确控制和调节。
4.4 调谐电路变容二极管可以用于调谐电路,例如射频识别(RFID)读写器、无线电和电视调频(FM)调谐器等。
它们可以通过改变变容二极管电容值来选择特定的频率。
4.5 频率合成器在频率合成器中,变容二极管被用于产生稳定和可调的频率。
通过改变变容二极管的电容值,可以产生不同的频率输出。
5. 总结变容二极管是一种特殊类型的二极管,其电容值可以通过改变偏置电压来调节。
它具有响应时间短、温度特性良好等优点,并在无线通信、电视和射频调谐器、光学设备等领域有着广泛的应用。
变容二极管Varactors,又称为电压调谐电容Voltage variable Capactors,VVC 或调谐二极管Tuning Diodes,当在二极管两端加上反向偏压时,会产生电容效应,通常变容二极管的电容量,随反向偏压增大而减小;变容二极管优点主要表现在:1体型小巧易于安装;2易于实现自动电子调谐Auto Electronic Tuning,方便遥控的电子调谐器的设计;如今的电视系统或通信系统中的频道选择及呼叫等电路,基本上都由变容二极管完成;1、 变容二极管工作原理变容二极管的等效电路如图4-7a 所示;图4-7 a 变容二极管的等效电路 b 变容二极管的简化等效电路其中,Rp ——反向偏压的结电阻Junction Resistance ;'Ls ——外部引线电感;Ls ——内部引线电感;Cc ——封装电容;Rs ——二极管体电阻;j C ——结电容;通常,等效电路中的电感与封装电容等都可略去不计,简化后的等效电路如图4-7b 所示;一般地,变容二极管与外加电压的关系可表示为 γ)1(0Dj j V v C C -= 4-5 j C 为变容二极管的结电容,0j C 为变容管加零偏压时的结电容;D V 为变容管PN 结内建电位差硅管D V =,锗管D V =;γ为变容二极管的电容变化指数,与频偏的大小有关;v 为变容管两端所加的反向电压;在小频偏情况下,选γ=1的变容二极管可近似实现线性调频;在大频偏情况下,必须选γ=2的超突变结变容二极管,才能实现较好的线性调频;变容二极管的v C j -特性曲线如图2所示;当加入的反向电压为t V V v V v m Q Q Ω+=+=ΩΩcos 时,设电路工作在线性调制状态,在静态工作点Q 处,可得曲线的斜率为V C k t ∆∆=;图4-8 变容二极管的v C j -特性曲线2、变容二极管重要参数:变容比率与Q 值1变容比率,实际上就是在两个不同偏压下的电容量比值,设为R C ,可得近似的变容比率为 γ⎥⎦⎤⎢⎣⎡≈=min max max min )()(V V V C V C C R 4-6 式中,)(min V C ——在偏压最小时的结电容值;)(max V C ——在偏压最大时的结电容值; 可见,变容比率R C 与γ值有关,γ值愈大变容比率R C 愈大;2变容二极管Q 值由简化的等效电路,可导出变容二极管的元件Q 值为222)2(2p s j p s p j R R fC R R R fC Q ππ++= 4-7可见,变容二极管的Q 值并非为定值,而是随外加偏压及频率的变化而变化;通常,s R 阻值小于1欧姆,p R 阻值为1010Ω级,在较高频率时,因)()2(22p s p s j R R R R fC +>>π,可得高频时的Q 值为 sj s R fC Q Q π21=≈ 4-8 可见,由于二极管中等效串联电阻s R 的影响,高频时Q 值将会降低;而在较低频率时,由于等效电路以p R 为主导,忽略22)2(p s j s R R fC R π+的影响,可得此时的Q 值为p j p R fC Q Q π2=≈ 4-9可见,在低的频率段,随着频率的上升,Q 值会有所提高;而在低的频率段的低区,由于反向偏压所引起的结电阻基本为恒值,会导致Q 值下降;由上面的分析可知,变容二极管主要存在以下不足:1品质因素Q 值不够高;早期所用的机械式调谐电容器,元件本身的品质因数Q 值都很高,一般都可达几千;因而应用这类调谐电容器的电路,电路Q 值可由振荡线圈、振荡电容、谐振电阻等元件而定;采用变容二极管为调谐电容后,变容二极管的Q 值通常在几十至几百之间,因而必须注意其Q 值对电路的影响,尤其是频率的低端与高端;2容易受温度影响;由于变容二极管为半导体器件,因而在温度效应上,仍有其先天不足,因此在设计时,应注意温度补偿的问题;常用的补偿设计,可采用的二极管正向导通压降来实现对变容二极管的温度补偿,当温度上升时,二极管正向导通的压降随之减少,因而可使变容二极管上的反向偏压改变;如图4-9所示,二极管D1的正向压降D V 设为,当温度上升后,若D V 降至约为,而in V 保持为恒定,则输出至变容二极管v D 的偏压o V 将会增加;所增加的电压,将会使变容二极管的电容量下降,因而可抵消因温度改变而增加的量;在实际应用时,为使这一电路能有效工作,补偿用二极管的材质特性,宜与变容二极管的相当;且在电路中的安装位置,应与变容二极管处于相同的温度环境;另外,以变容二极管设计的电容控制振荡器co V ,为锁相环路中的主体,且由于其本身已具有反馈环路,由于外因导致的变容二极管上容量产生变化,都可经由反馈而取得补偿,因而不需再加额外的补偿装置;图4-9 正向二极管温度补偿在工程应用中,要注意以下几点:1进行调谐电视频道或调幅广播时,需要较宽的频率范围,因而通常选用1≥γ的超突变结变容二极管;2电容量大的,多用于频率较低的系统,如应用在10M 以下的调幅AM 广播频段; 3调谐变容二极管在选用时应尽量配对使用,因为在几个调谐电路中用的是同一个调谐电压,则要求变容二极管在同一变化的电压下,容量的变化相同,即电压、容量特性的一致性;所以在选用更换时要求要同型号、同色点或同字母;以保证调谐的准确和良好的接收效果;4在很多的技术资料上,都设in V =4V 为最佳工作状况的最低反向偏压值;有时为取得更高的变容比率,可以降低V值,不过必须以牺牲变容二极管Q Q值为代价;m in5在降低反向偏压时,必须注意外加信号电压峰值大小,以避免变容二极管工作在正向导通状态;且在信号电压过大时,将会引发电容调制效应而产生失真;6实际应用变容比率C时,都较手册理论值低,在设计应用时需加注意;R。
常见变容二极管的参数1. 峰值反向电压(Peak Reverse Voltage):峰值反向电压指变容二极管能够承受的最大反向电压。
超过这个电压,变容二极管会发生击穿,破坏其正常工作状态。
因此,在选择变容二极管时,需要根据实际应用场景确定所需的峰值反向电压。
2. 最大稳态电流(Maximum Steady State Current):最大稳态电流指的是变容二极管能够正常工作的最大电流值。
超过这个电流,会导致变容二极管的电容性能发生变化,影响其正常工作。
在电路设计中,需要保证所选用的变容二极管的最大稳态电流大于实际应用中的电流需求。
3. 容量变化范围(Capacitance Variation Range):容量变化范围是指变容二极管的电容值可以变动的范围。
变容二极管的电容值会随着施加的电压不同而变化,而这个变化范围需要在设计中进行考虑。
变容二极管的容量变化范围决定了其在不同电压下能够提供的电容值。
4. 反向漏电流(Reverse Leakage Current):反向漏电流是指当变容二极管处于反向电压下时,通过二极管的反向电流。
反向漏电流越小,说明变容二极管的绝缘性能越好,能够更好地保持其电容性能。
5. 响应时间(Response Time):响应时间是指从变容二极管的输入信号发生变化到其电容值发生相应变化的时间。
响应时间越短,说明变容二极管对输入变化的响应速度越快,适用于高频应用。
6. 串联电阻(Series Resistance):串联电阻是指变容二极管的引线和结构引起的电阻。
串联电阻越小,说明变容二极管的功耗越低,包括在高频应用中的能量损耗也会减小。
7. 温度特性(Temperature Characteristics):温度特性是指变容二极管电容值随温度变化的程度。
温度变化会导致电容值的波动,温度特性可以描述这种变化的情况。
对于一些应用中对电容值变化敏感的场合,温度特性是一个重要的参数。
变容二极管(Varactor Diode)是一种具有可变电容的二极管,也被称为调制二极管、容变二极管等。
它的电容随着外接电压的变化而变化,因此被广泛应用于各种射频电子设备中,如频率调制、振荡器和滤波器等。
本文将介绍变容二极管的结电容与外接电压的关系式。
1. 变容二极管的基本原理变容二极管是一种PN结型的二极管,其具有正向偏置和反向偏置两种工作状态。
在正向偏置状态下,二极管结处会形成一个耗尽区,此时其电容较小;而在反向偏置状态下,耗尽区会扩展,导致电容增大。
这种特性使得变容二极管的电容可以被外界的电压信号所控制。
2. 变容二极管的结电容公式变容二极管的结电容可以用以下公式来表示:C = C0 / (1 + V / VA)^m其中,C为变容二极管的实际电容,C0为零偏电压下的最小电容,V为外接的反向偏置电压,VA为特定的开路电压,m为非线性指数。
3. 公式中的参数解释- C0:即零偏电压下的最小电容,这是指在没有外界电压作用时,变容二极管的最小电容值。
- V:外接的反向偏置电压,当V增大时,变容二极管的电容会随之减小。
- VA:特定的开路电压,是的变容二极管的电容达到最大值所需要的电压。
- m:非线性指数,它描述了变容二极管电容与电压的非线性关系。
一般情况下,m的值在1到2之间。
4. 结电容与外接电压的关系从上面的公式可以看出,变容二极管的结电容与外接电压呈指数关系。
当外界电压作用于变容二极管时,其电容随之减小,但减小的速度是随着电压的增大而减缓的。
可以通过调节外界电压来控制变容二极管的电容值,实现对射频信号的调制和调谐。
5. 应用举例变容二极管的结电容与外接电压的关系式在实际应用中具有重要意义。
在射频滤波器中,可以通过改变变容二极管的电容值来实现对特定频率信号的滤波。
又如在频率调制电路中,可以利用变容二极管的特性来实现对载波频率的调制。
变容二极管的结电容与外接电压的关系式为工程师们设计各种射频电子设备提供了重要参考,也为射频技术的发展提供了强大的支持。
变容二极管调频原理变容二极管(Varactor Diode)是一种特殊的二极管,它的电容可以通过改变反向偏置电压而调节。
变容二极管在调频原理中扮演着重要的角色,它可以用来实现频率调制和解调,广泛应用于无线通信、广播电视等领域。
本文将介绍变容二极管的基本原理和调频应用。
1. 变容二极管的基本原理。
变容二极管是由PN结构构成的,当施加反向偏置电压时,PN结的耗尽区宽度会发生变化,从而导致电容的变化。
耗尽区宽度与反向偏置电压成反比,因此可以通过改变反向偏置电压来调节变容二极管的电容。
这种特性使得变容二极管成为一种电压可控的电容器,被广泛应用于调频电路中。
2. 变容二极管的调频原理。
在调频电路中,变容二极管通常被用来实现频率调制和解调。
在频率调制中,变容二极管可以被串联到振荡电路中,通过改变反向偏置电压来调节振荡频率,从而实现信号的频率调制。
在频率解调中,变容二极管可以被并联到谐振电路中,通过反向偏置电压的调节来实现对调制信号的解调。
这种电压可控的特性使得变容二极管成为调频电路中不可或缺的元器件。
3. 变容二极管在无线通信中的应用。
在无线通信中,变容二极管被广泛应用于频率合成器、频率调谐器等电路中。
频率合成器利用变容二极管的特性来实现不同频率信号的合成,从而实现无线电设备的频率切换和调节。
频率调谐器则利用变容二极管来实现对天线电路的频率调节,从而实现对无线电信号的接收和发射。
变容二极管的电压可控特性使得无线通信设备具有了更大的灵活性和可调节性。
4. 变容二极管在广播电视中的应用。
在广播电视中,变容二极管被广泛应用于调频调谐器、频率合成器等电路中。
调频调谐器利用变容二极管来实现对广播频率的调谐,从而实现对广播信号的接收和调节。
频率合成器则利用变容二极管来实现不同频率信号的合成,从而实现广播频道的切换和调节。
变容二极管的电压可控特性使得广播电视设备具有了更大的灵活性和可调节性。
5. 结语。
变容二极管作为一种电压可控的电容器,在调频原理中发挥着重要的作用。
变容二极管原理变容二极管,又称为调谐二极管或者电容二极管,是一种特殊的二极管,它的电容值可以通过外部电压的变化而变化。
在电子电路中,变容二极管常常被用来实现频率调谐、振荡电路和滤波电路等功能。
它的原理和特性对于理解和设计各种电路都非常重要。
变容二极管的原理非常简单,它由一个P型半导体和一个N型半导体组成。
当施加正向偏置电压时,P型半导体和N型半导体之间的耗尽层会变窄,电容值会增大;而当施加反向偏置电压时,耗尽层会变宽,电容值会减小。
这种特性使得变容二极管可以根据外部电压的变化而改变电容值,从而实现对信号的调节和控制。
在实际电路中,变容二极管常常被用来实现频率调谐。
通过改变外部电压,可以改变变容二极管的电容值,从而改变振荡电路的频率。
这种特性使得变容二极管在收音机、电视机和通信设备等电子产品中得到了广泛的应用。
它可以帮助电子设备实现对不同频率信号的接收和处理,从而实现对不同频段的调谐。
除了频率调谐,变容二极管还可以被用来实现滤波电路。
通过改变外部电压,可以改变变容二极管的电容值,从而改变滤波电路的截止频率。
这种特性使得变容二极管可以帮助电子设备实现对不同频率信号的滤波和处理,从而实现对信号的精确控制。
总的来说,变容二极管是一种非常重要的电子元件,它的原理和特性对于理解和设计各种电路都非常重要。
通过改变外部电压,可以改变变容二极管的电容值,从而实现对信号的调节和控制。
它在频率调谐、振荡电路和滤波电路中都有着重要的应用,可以帮助电子设备实现对不同频率信号的接收、处理和控制。
因此,对于电子工程师和电子爱好者来说,深入理解变容二极管的原理和特性是非常重要的。
变容二极管参数
变容二极管,也称为变容二极管势垒电容二极管,是一种特殊的二极管。
它是由一对不同类型的半导体材料组成,其中一侧为p型半导体,而另一侧为n型半导体。
变容二极管的主要参数包括以下几个方面:
1. 反向电压(Reverse Voltage):即变容二极管允许通过的最大反向电压。
超过该电压,二极管会击穿而失去正常工作状态。
2. 势垒电容(Junction Capacitance):即变容二极管的势垒区的电容大小。
势垒电容决定了变容二极管在正向偏置状态下的电容值。
3. 倒向增益(Reverse Recovery Gn):指在变容二极管从正向偏置状态切换到反向偏置状态时,其电流迅速减小或截止的情况下,所需要消耗的电荷量。
倒向增益越小,二极管的反向切换速度越快。
4. 倒向恢复时间(Reverse Recovery Time):指变容二
极管从正向偏置状态切换到反向偏置状态时所需要的时间。
倒向恢复时间较短,表示二极管在快速切换场景下的反向
恢复能力较强。
除了以上参数外,变容二极管的工作温度范围、最大正向
电流、最大反向电流等参数也是重要的评估指标。
这些参
数的具体数值可以从器件的数据手册或制造商提供的规格
表中获取。
变容二极管工作原理变容二极管(Varactor Diode)是一种特殊类型的二极管,它的电容值可以通过改变偏置电压而发生变化。
在无线通信和射频电路中,变容二极管被广泛应用于频率调制、频率合成、谐振器和滤波器等电路中。
本文将介绍变容二极管的工作原理及其在电路中的应用。
变容二极管的工作原理基于PN结的电容变化效应。
当变容二极管的偏置电压改变时,PN结的电容值也会相应变化。
这是因为在变容二极管的PN结中,载流子的浓度会随着偏置电压的改变而发生变化,从而导致电容值的变化。
当偏置电压增大时,PN结的电容值减小;当偏置电压减小时,PN结的电容值增大。
这种特性使得变容二极管可以被用来控制电路中的电容值,从而实现对电路性能的调节。
在电路中,变容二极管通常被用作可变电容器。
通过改变变容二极管的偏置电压,可以实现对电路中某些元件的电容值进行调节。
例如,在频率调制电路中,变容二极管可以被用来调节振荡电路的频率,从而实现对无线电信号的调制。
在频率合成电路中,变容二极管可以被用来调节谐振器的频率,从而实现对输出频率的精确控制。
此外,变容二极管还可以被用来设计可调谐滤波器,用于信号的选择性放大和抑制。
除了在无线通信和射频电路中的应用,变容二极管还被广泛应用于其他类型的电路中。
例如,在电容式传感器中,变容二极管可以被用来实现对传感器灵敏度的调节;在振荡电路中,变容二极管可以被用来实现对振荡频率的调节。
总之,变容二极管的工作原理和应用非常灵活多样,可以满足各种不同电路的设计需求。
综上所述,变容二极管是一种特殊的二极管,它的电容值可以通过改变偏置电压而发生变化。
在无线通信和射频电路中,变容二极管被广泛应用于频率调制、频率合成、谐振器和滤波器等电路中。
通过对变容二极管的偏置电压进行调节,可以实现对电路中的电容值进行精确控制,从而实现对电路性能的调节。
变容二极管的工作原理和应用非常灵活多样,可以满足各种不同电路的设计需求。
变容二极管(Varactors ),又称为电压调谐电容(V oltage variable Capactors ,VVC )或调谐二极管(Tuning Diodes ),当在二极管两端加上反向偏压时,会产生电容效应,通常变容二极管的电容量,随反向偏压增大而减小。
变容二极管优点主要表现在:(1)体型小巧易于安装;(2)易于实现自动电子调谐(Auto Electronic Tuning ),方便遥控的电子调谐器的设计。
如今的电视系统或通信系统中的频道选择及呼叫等电路,基本上都由变容二极管完成。
1、 变容二极管工作原理
变容二极管的等效电路如图4-7(a )所示。
图4-7 (a )变容二极管的等效电路 (b )变容二极管的简化等效电路 其中,Rp ——反向偏压的结电阻(Junction Resistance );
'Ls ——外部引线电感;
Ls ——内部引线电感;
Cc ——封装电容;
Rs ——二极管体电阻;
j C ——结电容。
通常,等效电路中的电感与封装电容等都可略去不计,简化后的等效电路如图4-7(b )所示。
一般地,变容二极管与外加电压的关系可表示为
γ)1(0D
j j V v C C -= (4-5) j C 为变容二极管的结电容,0j C 为变容管加零偏压时的结电容;D V 为变容管PN 结内建电位差(硅管D V =0.7V ,锗管D V =0.3V );γ为变容二极管的电容变化指数,与频偏的大小有关;v 为变容管两端所加的反向电压。
在小频偏情况下,选γ=1的变容二极管可近似实现线性调频;在大频偏情况下,必须选γ=2的超突变结变容二极管,才能实现较好的线性调频。
变容二极管的v C j -特性曲线如图2所示。
当加入的反向电压为
t V V v V v m Q Q Ω+=+=ΩΩcos 时,设电路工作在线性调制状态,在静态工作点Q 处,可得曲线的斜率为V C k t ∆∆=。
图4-8 变容二极管的v C j -特性曲线
2、变容二极管重要参数:变容比率与Q 值
(1)变容比率,实际上就是在两个不同偏压下的电容量比值,设为R C ,可得近似的变容比率为
γ
⎥⎦⎤⎢⎣⎡≈=min max max min )()(V V V C V C C R (4-6) 式中,)(min V C ——在偏压最小时的结电容值;)(max V C ——在偏压最大时的结电容值。
可见,变容比率R C 与γ值有关,γ值愈大变容比率R C 愈大。
(2)变容二极管Q 值
由简化的等效电路,可导出变容二极管的元件Q 值为
222
)2(2p s j p s p j R R fC R R R fC Q ππ++= (4-7)
可见,变容二极管的Q 值并非为定值,而是随外加偏压及频率的变化而变化。
通常,s R 阻值小于1欧姆,p R 阻值为1010Ω级,在较高频率时,因
)()2(22p s p s j R R R R fC +>>π,可得高频时的Q 值为
s
j s R fC Q Q π21=≈ (4-8) 可见,由于二极管中等效串联电阻s R 的影响,高频时Q 值将会降低。
而在
较低频率时,由于等效电路以p R 为主导,忽略22)2(p s j s R R fC R π+的影响,可得
此时的Q 值为
p j p R fC Q Q π2=≈ (4-9)
可见,在低的频率段,随着频率的上升,Q 值会有所提高;而在低的频率段的低区,由于反向偏压所引起的结电阻基本为恒值,会导致Q 值下降。
由上面的分析可知,变容二极管主要存在以下不足:
(1)品质因素Q 值不够高。
早期所用的机械式调谐电容器,元件本身的品质因数Q 值都很高,一般都可达几千。
因而应用这类调谐电容器的电路,电路Q 值可由振荡线圈、振荡电容、谐振电阻等元件而定;采用变容二极管为调谐电容后,变容二极管的Q 值通常在几十至几百之间,因而必须注意其Q 值对电路的影响,尤其是频率的低端与高端。
(2)容易受温度影响。
由于变容二极管为半导体器件,因而在温度效应上,
仍有其先天不足,因此在设计时,应注意温度补偿的问题。
常用的补偿设计,可采用的二极管正向导通压降来实现对变容二极管的温度补偿,当温度上升时,二极管正向导通的压降随之减少,因而可使变容二极管上的反向偏压改变。
如图4-9所示,二极管D1的正向压降D V 设为0.6V ,当温度上升后,若D V 降至约为0.5V ,而in V 保持为恒定,则输出至变容二极管v D 的偏压o V 将会增加0.1V 。
所增加的电压,将会使变容二极管的电容量下降,因而可抵消因温度改变而增加的量。
在实际应用时,为使这一电路能有效工作,补偿用二极管的材质特性,宜与变容二极管的相当。
且在电路中的安装位置,应与变容二极管处于相同的温度环境。
另外,以变容二极管设计的电容控制振荡器co V ,为锁相环路中的主体,且由于其本身已具有反馈环路,由于外因导致的变容二极管上容量产生变化,都可经由反馈而取得补偿,因而不需再加额外的补偿装置。
图4-9 正向二极管温度补偿
在工程应用中,要注意以下几点:
(1)进行调谐电视频道或调幅广播时,需要较宽的频率范围,因而通常选用1≥γ的超突变结变容二极管;
(2)电容量大的,多用于频率较低的系统,如应用在10M 以下的调幅(AM )广播频段;
(3)调谐变容二极管在选用时应尽量配对使用,因为在几个调谐电路中用的是同一个调谐电压,则要求变容二极管在同一变化的电压下,容量的变化相同,即电压、容量特性的一致性。
所以在选用更换时要求要同型号、同色点或同字母。
以保证调谐的准确和良好的接收效果。
(4)在很多的技术资料上,都设in V =4V 为最佳工作状况的最低反向偏压值。
有时为取得更高的变容比率,可以降低m in V 值,不过必须以牺牲变容二极管Q Q 值为代价。
(5)在降低反向偏压时,必须注意外加信号电压峰值大小,以避免变容二极管工作在正向导通状态。
且在信号电压过大时,将会引发电容调制效应而产生失真。
(6)实际应用变容比率R C 时,都较手册理论值低,在设计应用时需加注意。
