【课件】高三物理恒定电流第一轮复习课件-人教版
B．通过导线的电流为I/6
C．自由电子定向移动的平均速率为v/4
D．自由电子定向移动的平均速率为v/6
※甲、乙两地相距6 km，两地间架设两条电阻都是6 Ω的导线.
当两条导线在甲、乙两地间的某处发生短路时，接在甲地的电
压表，如图所示，读数为6 V，电流表的读数为1.2 A，则发生
短路处距甲地多远？
第二课时
电路的连结、电功、电功率
一、串、并联电路的特点
串联
并联
电流 I I1 I2 • • • In I I1 I2 • • • In
电压 U U1 U2 • • • Un U U1 U2 • • • Un
电阻
电压（电流） 分配
R R1 R2 • • • Rn
量度式 E=U外+U内=IR+Ir
电功 定义式 W=qU=IUt (纯电阻、非纯电阻电路)
计算式 W=I2Rt=U2t/R (纯电阻电路)
用电器 定义式 P=W/t 计算式 P=IU=I2R=U2/R
纯电阻
电功率 电源 总功率：P总=IE、输出功率：P出=IU端 损失功率P损=I2r、效率：η=P出/P总
Ⅱ
知识网络 基 本 概 念
恒 定 电 流
定义、条件、方向
电流 电流强度
定义式 I=q/t 微观表示 I=nqsv
决定式 I=U/R=E/(R+r)
电压 定义式 UAB=WAB/q=φA－ φB 决定式 U=IR，U外=E－Ir，U内=Ir
电阻 定义式 R=U/I 决定式 R=定律、欧姆定律
一、电流 1、电流的形成 ⑴电荷的定向移动形成电流
⑵电流形成的条件
金属导
①存在自由电荷
电子 正、负离子
选修31恒定电流复习PPT课件
U=110V，不计各种摩擦，当电动机以v=0.9m/s的恒定速
率向上提升重物时，电路中的电流强度I=5.0A，求电动
机的线圈电阻大小（取g=10m/s2）.
R=4欧
R1
R2
R3
(1)
(2)
练5已知如图，R1=6Ω，R2=3Ω，R3=4Ω，则接
入电路后这三只电阻的实际功率之比为_________。
R1:R2:R3=1:2:6
（1）11000J（2）100J（3）10900J （4）1100W（5）10W（6）1090W
电动机发生“堵转”时？
W=Q=1210000J W机=0 P输=P损=121000W P输=0
即非纯电阻的电路，欧姆定律已不再适用
12
练3.某一电动机，当电压U1=10V时带不动
负载，因此不转动，这时电流为I1=2A。当电 压为U2=36V时能带动负载正常运转，这时电 流为I2=1A。求这时电动机的效率是多大？
能以外的形式的能为目的，发热不是目的，而是不可避免
的热能损失，例如电动机、电解槽、给蓄电池充电、日光
灯等。
W=UIt
11
例如： 电机额定电压：U=220V,R=0.4 ,正常工作时的电流 I=5A,t=10s.
(1)电动机消耗的电能?(2)产生的热量?(3)输出的机械 能?(4)电动机的输入功率?(5)损失的功率(6)输出功率?
I R1
1 R2
U R2
2
1
R1 2
O
UO
I
7
练1.实验室用的小灯泡灯丝的I-U特性曲线可用以下哪
个图象来表示:( A )
I
I
I
I
o
Uo
Uo
新课标高考物理总复习第七讲恒定电流(课件)
课前导学 课后提升
1~5 6~10
11
12
13
本单元中，高考主要考查以“电路”为核心的三部分内容：（1）以部 分电路欧姆定律为中心，研究直流电路的基本参量、伏安法测电阻、电功 和电热等问题，如2009年高考江苏物理卷第10题,2008年高考海南物理卷 第11题、江苏物理卷第2题；（2）以闭合电路欧姆定律为中心，研究电源 的作用、闭合电路中的功率分配和能量转化关系、电路的路端电压与电动 势和内外电阻的关系，如2009年高考广东物理卷第10题,2008年高考广东 物理卷第7题；（3）以电路中电工仪表的使用为中心，结合学生实验，通 过对选择仪器、读数规则、器材连接、数据处理、误差分析等问题的研究， 提高运用知识解决实际问题的能力，如各年各类试卷中的电学实验题大多 属于这一类.
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课堂导学 课后提升
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
课前自习 课前导学 课后提升
1~5 6~10
高中物理《恒定电流专题复习》优质教学课件
3 、电阻 R 物理意义
定义式 单位
表征导体对电流的阻碍作用的物理量
R U
定值电阻R
U
U
，可变电阻R
U
I
I I
I
Ω（欧姆）
电阻定律
R L S
：电阻率；由导体材料及温度决定
绝 缘 体
半导体：随T 而 （热敏特性 、光敏特性、掺杂特性 导体：金属材料随T 而 超导体：＝（0 转变温度）
测量
热功率： P 热 =I2R
例 4 ：某一电动机 , 当电压 U1=10V 时带不动负载 , 因此不转动 , 这时电流为 I1=2A. 当电压为 U2=36V 时 能带动负载正常运转 , 这时电流为 I2=1A. 求这时电动 机的机械功率是多大 ?
P 机械 =31W
5 、电源的功率和效率
⑴ 功率：
Ⅱ
学习目标： 1 、通过本节课的复习，熟练说
出 各基本概念的物理意义 2 、会用欧姆定律、闭合电路的
欧 姆定律、电阻定律及串并联 电 路的特点解决实际问题 3 、能根据器材选择原则和电路 选 择原则选择实验中需要的器 材 和电路
第一部
基本概
1. 电流
分
念
电流的定义式： I q
t
适用于任何电荷的定向移动形成的电流
例 1 ．在 10 s 内通过电解槽某一横截面向右迁 移 正离子所带的电量为 2 C ，向左迁移的负离 子所
的电量为 3 C ．求电解槽中电流强度的大小。
0.5 A
第一部分 基本概
2 、电动势（念E ）：
（ 1 ）物理意义：电动势是描述电源把其他
形 的能转化为 的本领物理量。
（ 2 ）定义：将电荷量为 q 的电荷从电源的一
恒定电流复习精品PPT课件
电源内部的 发热功率I2r
2、电源最大输出功率（纯电阻电路）练习册48页
P出 UI
I2R
E2R (R r)2
E2 (R r)2
4r
当R＝r时：Pm＝ E2 4r
R
P
当R＜r时：R越大，P出越大 Pm
当R＞r时：R越大，P出越小
若PR1= PR2 ，则r2=R1R2
0
r R1
R2
R
3、电源的效率：
（1）定义式:I=q/t
（2）电流有方向，但它是标量。 规定：导体内正电荷定向移动的方向为电流方向。
（3）金属导体中电流的计算式：I=nqSv
n为单位体积内的自由电荷的个 数，S为导线的横截面积，v为 自由电荷的定向移动速率。
2.2 电动势
1、定义:非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。
斜率tan =-tan
ΔU ΔI
=-r
0
E
r
关于电源的功率问题 闭合电路中的能量转化
电源提 供电能
外电路消 耗的能量
r
内电路消 耗的电能
三、电源的输出功率与效率
1、推导：由E= U外+ U内
得：EI= U外I+ U内I
即：P总= P外+ P内
r
电源提供的 电源的输出
电功率EI
功率U外I
∴ P出= P总- P内
1、n个相同电池（E、r）串联： En = nE rn = nr
2、n个相同电池（E、r）并联： En = E rn =r/n
2.5 焦耳定律 Q＝I2Rt
电功和电热： 1）纯电阻电路中：
W＝UIt＝I2Rt＝Q P电＝UI＝ P热＝Q／t＝I2R 2）非纯电阻电路中： W＝UIt >I2Rt＝Q； P电＝UI >P热＝Q／t＝I2R P电＝P热＋P其它
高三物理恒定电流复习课件
例14
如图所示电路中，电 源电动势ε=3V，内阻不计， R1=5Ω，R2=10Ω， C1=5×10-6 F，C2=10×10-6 F，C1和C2原来不带电，现 在先将K1合上，再将K2合 上，试判断K2合上的瞬间， 流过K2的电流方向和通过 K2的电量。
四、简单电路的分析
分析电路的一般方法：
1、简化电路（将电路画成能 较清楚地看出电路的串、并联关 系的电路）；
答案
上一张
下一张
解15
K1断开，K2接到A时
E=U1+(
U1(R1+Rv1) R1Rv1
（) R2+R3+r）
K1接通，K2接A时
E=U2+(
U2(R1+Rv1) R1Rv1
)（R3+r）
K1接通，K2接B
E=U3+(
U3(R1+Rv2) R1Rv2
)（R3+r）
例16
如图所示的电
路中，已知E=6.3V，
例4
如图所示，电源电动势6V，内电阻 1Ω，R 1为2Ω，R 2 全值为3 Ω，下列说 法中错误的是
A、改变R2的阻值，电源的路端电
压和输出功率都随之变化；
B、改变R2 的阻值，路端电压最大值是5V， 最小值是4V；
C、R 2 阻值越小，R 1 消耗的功率越大；
D、R2为1Ω时，R2 消耗的功率最大。
三、常见问题及处理
1、等效电路的画法 *画 电路等效的原则 A、无电流的支路除去 ； B、电势相等的各点合并； C、理想导线任意长短； D、电压稳定时电容器可认为断路； E、理想电流表可认为短路； F、理想电压表可认为断路。 * 画电路等效的方法 1、电流分支法 2、等势点排列法

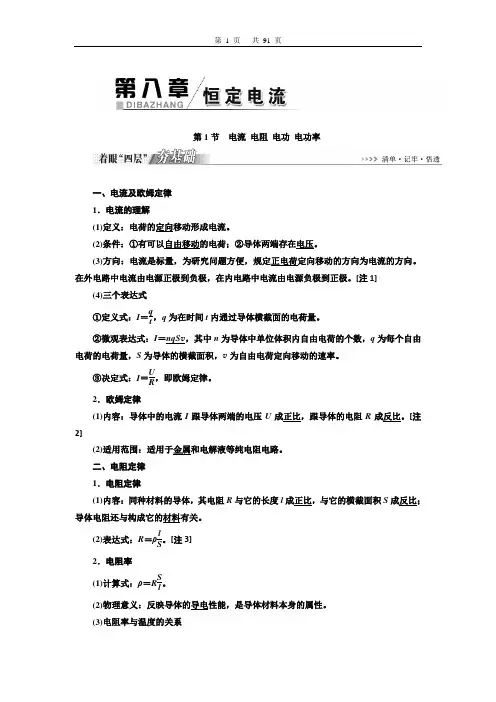

高考物理一轮复习课件 第八章 恒定电流
第1节 电流 电阻 电功 电功率一、电流及欧姆定律 1．电流的理解(1)定义：电荷的定向移动形成电流。
(2)条件：①有可以自由移动的电荷；②导体两端存在电压。
(3)方向：电流是标量，为研究问题方便，规定正电荷定向移动的方向为电流的方向。
在外电路中电流由电源正极到负极，在内电路中电流由电源负极到正极。
[注1](4)三个表达式①定义式：I ＝qt，q 为在时间t 内通过导体横截面的电荷量。
②微观表达式：I ＝nqS v ，其中n 为导体中单位体积内自由电荷的个数，q 为每个自由电荷的电荷量，S 为导体的横截面积，v 为自由电荷定向移动的速率。
③决定式：I ＝UR ，即欧姆定律。
2．欧姆定律(1)内容：导体中的电流I 跟导体两端的电压U 成正比，跟导体的电阻R 成反比。
[注2](2)适用范围：适用于金属和电解液等纯电阻电路。
二、电阻定律 1．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关。
(2)表达式：R ＝ρlS 。
[注3] 2．电阻率(1)计算式：ρ＝R Sl 。
(2)物理意义：反映导体的导电性能，是导体材料本身的属性。
(3)电阻率与温度的关系金属的电阻率随温度升高而增大，半导体的电阻率随温度升高而减小。
三、电功率、焦耳定律 1．电功(1)定义：导体中的自由电荷在电场力作用下定向移动，电场力做的功称为电功。
(2)公式：W ＝qU ＝IUt 。
(3)电流做功的实质：电能转化成其他形式能的过程。
[注4] 2．电功率(1)定义：单位时间内电流所做的功，表示电流做功的快慢。
(2)公式：P ＝Wt ＝IU 。
3．焦耳定律(1)内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。
(2)公式：Q ＝I 2Rt 。
[注5] 4．热功率(1)定义：单位时间内的发热量。
(2)表达式：P ＝Qt ＝I 2R 。
物理总复习专题八恒定电流课件浙江高三全册物理课件
类别 线性元件
图像
非线性元件
电源
物理意义
注意问题
反映I跟U的正比关系
图线的斜率的倒数表示导体的电阻 ,R= =UI ,遵ΔΔ UI 从欧姆定律
反映I跟U的非正比关系
图线的斜率仅表示电阻UI 的变化趋势 ,若求解电阻需用点的坐标值来计 算,即R=
反映电源的输出特性,纵轴 截距为电源电动势,横轴截 距为短路电流
的材料有关。数学表达式为R=⑥ ρ
l。 S
2.电阻率:反映导体导电性能的物理量,由导体的材料决定,且随着材料
的温度的改变而变化(biànhuà)。金属的电阻率随温度升高而增大;半导体的电阻
率随温度升高而减小。
2021/12/11
第三页，共四十八页。
三、部分电路欧姆定律 1.内容:通过一段电路的电流,跟这段电路两端的电压成正比,跟这段电 路的电阻成反比,这一规律叫部分电路欧姆定律。
B.并联一个2 990 Ω的电阻和串联一个0.15 Ω的电阻 C.串联一个2 970 Ω的电阻和并联一个0.05 Ω的电阻
D.并联一个2 970 Ω的电阻和串联一个0.05 Ω的电阻
2021/12/11
第十一页，共四十八页。
解析 若改装成一个量程为3 V的电压表需串联一个分压电阻,由U=Ig
(R串+Rg)得,所串联的分压电阻阻值(zǔ zhí)R串U= -Rg= 3 Ω-30 Ω=2 970 Ω;若 改装成一个量程为0.6 A的电流表需并联一个分流I 电g 阻,由1IgR1g=0 (3I-Ig)R并
2021/12/11
第十七页，共四十八页。
我们(wǒ men)规定由负极经电源内部指向正极的方向(即电势升高的方向)为电
动势的方向。
高三物理课件 恒定电流复习
0≤U≤ε
（2）限流接法的优势：
线路连接简便，附加功率损耗小
（3）选择接法： ※两种接法均能满足要求，选限流接法
※当负载RX较小， R较大时， 一般用限流接法
※当负载RX较RX大较，大R较小， 选选限限压压接接法法
RX
R
ε
限流电路
RX R
ε 分压电路
用多用电表测电阻
用多用电表测电阻
●注意事项： ①测电阻时，待测电阻要与电源及其 它电阻断开，不要用手接触表笔
测定金属的电阻率
●实验原理： 电阻定律和欧姆定律
●实验器材：电流表、电压表 刻度尺 螺旋测微器 待测金属丝、电源、电键、 滑动变阻器、导线若干
测定金属的电阻率
●注意事项
①因为要用伏安法测电阻，所以线路连接要
考虑电流表的内接、外接
②金属丝的电阻率受温度影响，所以实验时
要控制电流的大小、通电时间的长短
电动势和路端电压的区别和联系
类别 比较
描述对象
电压U 电场或电路
不 做功的力
定义式
电场力
U W电 q
同
意
表示电能转化为
其它形式的能的
义
物理量
电动势ε
电源 非静电力
U W非 q
表示其它形式的能 转化为电能的物理量
相同
它们反映的都是能量的转化，
单位均为伏特。
U外=ε-Ir
路端电压u、总电流I、输出功率p随外电阻R的变化规律
变形式： R=u/I, 为R的定义式 变形式U=IR，为U的计算式
电功、电热、电功率
电功：
电流做的总功或输送的总电能
W=qu=UIt
电热:
Q=I2Rt
电功与电热的关系： （1）纯电阻电路电功等于电热；
高三物理复习课件 恒定电流总复习
0.220 mm的某电阻丝的电阻率(电阻率约为
1×10－4 Ω·m)，提供下列器材
• A．电动势为15 V的直流电源一个
• B．量程为0～200 μA、内阻约为3.7 kΩ的电 流表一个
• C．量程为0～20 mA、内阻约为40 Ω的电流 表一个
• D．量程为0～2 A、内阻约为0.4 Ω的电流表
一个
• 答案：(1)1.200 (2)不满足，R与S2成反比 (或RS2＝常量) (3)19
17
• 实验(二) 描绘小灯泡的伏安特 性小灯泡的伏安特性曲线并分析其变化规 律．
• 【实验原理】
• 用电流表测出流过小灯泡的电流，用电压表 测出小灯泡两端的电压，测出多组(U、I)值， 在U-I坐标系中描出各对应点，用一条平滑
27
28
• 答案：(1)如图甲所示 (2)如图乙所示
29
• (3)①按设计好的电路图连接好电路，开关S 闭合前，滑动变阻器的滑片P应移至阻值最 大的位置．
6
• 4．电路经检查无误后，闭合开关S，改变 滑动变阻器滑动片的位置，读出几组相应 的电流表、电压表的示数I和U的值，记入 表格内，断开开关S，求出电阻R的平均 值．
7
• 【注意事项】
• 1．本实验中被测金属导线的电阻值较小， 因此实验电路必须用电流表外接法．
• 2．实验连线时，应先从电源的正极出发， 依次将电源、开关、电流表、待测金属导线、 滑动变阻器连成主干线路(闭合电路)，然后 再把电压表并联在待测金属导线的两端．
系，并选取合适的标度；
• (2)在坐标纸上描出各组数据所对应的点，用 一条平滑的曲线把这些点连接起来，得出小 灯泡的伏安特性曲线．
21
• 【注意事项】
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．电源提供的功率（电源功率）P总=EI 2．电源的输出功率（外电路得到的功率）
P外=UI 3．电源内阻上的热功率P内=U内I =I2r
4、供电效率 =P出/P总＝U外/E ＝R/(R+r) (只适用于纯电阻电路）
5、电源输出功率随外电阻变化的图线
P出
Pm
E2R
4Rr E2 E2
P R r2 R r2 4r 4r
①在纵轴上的截距表示电源的电动势E．
② 图象斜率的绝对值表示电源的内阻， 内阻越大，图线倾斜得越厉害
例2、有两节电池，它们的电动势分别为E1和E2， 内阻分别为r1和r2，将它们分别连成闭合电路， 其外电路的电流I和路端电压U的关系如图所示，
可以判定（ ）
A.图像交点所示状态，两电路的外电阻相等
B. E1＞E2，r1＞r2 C. 图像交点所示状态，两电路的电阻相等
1
R1
2
R2
A
Er
E = 3V r = 1Ω
路端电压跟负载的关系
1、路端电压随外电路电阻R增大而增大;但不是 正比关系。 断路：R→∞，I=0, U’=Ir=0; U=E-Ir=E 短路: R=0,I=E/r, U’=Ir=E; U=E-Ir=0
2、路端电压U随电流I变化的图象．U=E-Ir
图象的物理意义
（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图 中虚线处应接入怎样的元件？ 非门
（2）为什么温度高时电铃会被接通？
（3）为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应
大一些还是小一些？
R大一些
D +5V
R
X
1
A
Y
Rt
电铃
0V
P 火警报警装置
导体电压之和，电压与电阻成正比 并联：电压相等，总电流等于各个支路
电流之和，电流与电阻成反比
逻辑电路
1、门电路是一种有一个或多个输入端，只有 一个输出端的开关电路，是数字电路的基 本单元。
2、门电路就像一扇门，当具备开门条件时， 输出端就有一个信号输出；反之，门关闭， 就有另一个信号输出。
●逻辑关系
只有一个断点，断点的两端有电势差 （2）影响：电路中的总电阻增大，干路上的电流
减小，与其并联的用电器两端的电压增大 2 、短路 （1）特点：被短路的用电器两端无电压，用电器
无电流流过 （2）影响：电路中总电阻减小，干路电流增大，
被短路用电器不工作，与其串联的用电器两端电 压增大
例8、如图所示的电路中，闭合电键k后，
条结件果
结果
AB Z
“与”逻辑关系
●真值表 与门
输入 输出
AB
Y
00
0
01
0
10
0
11
1
●符号 A & Y
B
条结果件 A 结果
B Z
“或”逻辑关系
或门输入 输出AFra bibliotek Y00
0
01
1
10
1
11
1
A ≥1 Y
B
条件
A
结果
Z
“非”逻辑关系
输入 A 0 1
非门
输出 Y 1 0
A1 Y
闭合电路欧姆定律
适用条件：纯电阻电路 （1）表述：闭合电路中的电流跟电源的
V1示数增大 V2示数增大 A示数减小
含有电容的直流电路
电容器充放电结束后 1 、在直流电路中电容器可视为断路 2 、与其相连的电阻无电流，两端没
有电压，充当导线的作用
例6、已知如图，电源内阻不计。为使
电容器的带电量增大，可采取以下那些
方法：（ ）
A.增大R1 C.增大R3
B.增大R2 CD D.减小R1
o
r
R
当内外电阻相等时，电源的输出功率最大，
为
Pm
E2 4r
例4:已知如图，E =6V，r =4Ω，R1=2Ω， R2的变化范围是0－10Ω。求：
（1）电源的最大输出功率；
（2）R1上消耗的最大功率； （3）R2上消耗的最大功率。
（1）2.25W （2）2W （3）1.5W
R2 R1
Er
电路的动态分析问题
灯a和b都正常发光， 后来由于某种故障
使灯b突然变亮，电压表读数增加，由此 推 断这故障可能是 （ B ）
A．a灯灯丝烧断
B．电阻R2断 C．电阻R2短路 D．电容被击穿短路
例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻， 低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压 电阻。
恒定电流专题复习
基本概念与基本规律
1、电流公式： I = q / t I=n q s v
2、电动势E：描述电源把其他形式的能转化
为电能本领的物理量。 定义式：
EW q
电源的电动势等于电源没有接入电路时电
源两极间的电压
3、电阻： 导体对电流的阻碍作用 R= U/I
4、电阻率：反映材料的导电性能物理量
D. E1＞E2，r1＜r2
U
1
AB
2
0 I
例3、如图所示是电源的外特征曲线，则下列
结论正确的是（ ） A.电源的电动势为6.0V
AC
B.电源的内阻为12Ω
C.电流为0.2A时的外电阻是28.4Ω
D.电源的短路电流为0.5A
闭合电路中的功率
由于闭合电路中内、外电路的电流相等，由 E=U外+U内得 ：EI=U外I+U内I
A E
RR1
B
1
R3 B
R2
C
C
R2
C
R3
例7．如图所示的电路中，已知电容C1=C2，
电阻R1﹥R2，电源内阻可忽略不计，当开
关A、S接CD1通的时电，量以增下多说，法C2中的正电确量的减有少（
）
B、C1的电量减少，C2的电量增多
C、C1、C2的电量都增多
D、C1、C2的电量都减少
电路故障分析
1 、断路 （1）特点：电流为零，断点的同侧无电势差，若
1、闭合电路中只要有一只电阻的阻值发 生变化，就会影响整个电路，使总电 路和每一部分的电流、电压都发生变 化。
2、讨论依据是：闭合电路欧姆定律、部 分电路欧姆定律、串联电路的电压关 系、并联电路的电流关系。
例5、如图所示电路,当滑动变阻器的滑 片P向上移动时,判断电路中的电压表、 电流表的示数如何变化?
5、电功： W = UIt 6、电功率： P = UI
7、欧姆定律：I= U / R
适用范围： 金属导体，电解液溶液
8、电阻定律： R= L / S 9、焦耳定律： Q= I 2 R t
10、电功与电热的关系： 在纯电阻电路中 电功等于电热， 在非纯电阻电路中 电功大于电热。
11、串并联电路 串联：电流处处相等、总电压等于各个
电动势成正比，跟内、外电路的电阻 之和成反比． (2）表达式：I=E /(R+r)
常用表达式还有： E=Ir+IR
E=U+Ir E= U+Ur/R
例1、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处 于位置1时,电流表读数I1=0.2A；当开关 处于位置2时,电流表读数I2=0.3A求电源 的电动势E和内电阻r。
P外=UI 3．电源内阻上的热功率P内=U内I =I2r
4、供电效率 =P出/P总＝U外/E ＝R/(R+r) (只适用于纯电阻电路）
5、电源输出功率随外电阻变化的图线
P出
Pm
E2R
4Rr E2 E2
P R r2 R r2 4r 4r
①在纵轴上的截距表示电源的电动势E．
② 图象斜率的绝对值表示电源的内阻， 内阻越大，图线倾斜得越厉害
例2、有两节电池，它们的电动势分别为E1和E2， 内阻分别为r1和r2，将它们分别连成闭合电路， 其外电路的电流I和路端电压U的关系如图所示，
可以判定（ ）
A.图像交点所示状态，两电路的外电阻相等
B. E1＞E2，r1＞r2 C. 图像交点所示状态，两电路的电阻相等
1
R1
2
R2
A
Er
E = 3V r = 1Ω
路端电压跟负载的关系
1、路端电压随外电路电阻R增大而增大;但不是 正比关系。 断路：R→∞，I=0, U’=Ir=0; U=E-Ir=E 短路: R=0,I=E/r, U’=Ir=E; U=E-Ir=0
2、路端电压U随电流I变化的图象．U=E-Ir
图象的物理意义
（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图 中虚线处应接入怎样的元件？ 非门
（2）为什么温度高时电铃会被接通？
（3）为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应
大一些还是小一些？
R大一些
D +5V
R
X
1
A
Y
Rt
电铃
0V
P 火警报警装置
导体电压之和，电压与电阻成正比 并联：电压相等，总电流等于各个支路
电流之和，电流与电阻成反比
逻辑电路
1、门电路是一种有一个或多个输入端，只有 一个输出端的开关电路，是数字电路的基 本单元。
2、门电路就像一扇门，当具备开门条件时， 输出端就有一个信号输出；反之，门关闭， 就有另一个信号输出。
●逻辑关系
只有一个断点，断点的两端有电势差 （2）影响：电路中的总电阻增大，干路上的电流
减小，与其并联的用电器两端的电压增大 2 、短路 （1）特点：被短路的用电器两端无电压，用电器
无电流流过 （2）影响：电路中总电阻减小，干路电流增大，
被短路用电器不工作，与其串联的用电器两端电 压增大
例8、如图所示的电路中，闭合电键k后，
条结件果
结果
AB Z
“与”逻辑关系
●真值表 与门
输入 输出
AB
Y
00
0
01
0
10
0
11
1
●符号 A & Y
B
条结果件 A 结果
B Z
“或”逻辑关系
或门输入 输出AFra bibliotek Y00
0
01
1
10
1
11
1
A ≥1 Y
B
条件
A
结果
Z
“非”逻辑关系
输入 A 0 1
非门
输出 Y 1 0
A1 Y
闭合电路欧姆定律
适用条件：纯电阻电路 （1）表述：闭合电路中的电流跟电源的
V1示数增大 V2示数增大 A示数减小
含有电容的直流电路
电容器充放电结束后 1 、在直流电路中电容器可视为断路 2 、与其相连的电阻无电流，两端没
有电压，充当导线的作用
例6、已知如图，电源内阻不计。为使
电容器的带电量增大，可采取以下那些
方法：（ ）
A.增大R1 C.增大R3
B.增大R2 CD D.减小R1
o
r
R
当内外电阻相等时，电源的输出功率最大，
为
Pm
E2 4r
例4:已知如图，E =6V，r =4Ω，R1=2Ω， R2的变化范围是0－10Ω。求：
（1）电源的最大输出功率；
（2）R1上消耗的最大功率； （3）R2上消耗的最大功率。
（1）2.25W （2）2W （3）1.5W
R2 R1
Er
电路的动态分析问题
灯a和b都正常发光， 后来由于某种故障
使灯b突然变亮，电压表读数增加，由此 推 断这故障可能是 （ B ）
A．a灯灯丝烧断
B．电阻R2断 C．电阻R2短路 D．电容被击穿短路
例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻， 低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压 电阻。
恒定电流专题复习
基本概念与基本规律
1、电流公式： I = q / t I=n q s v
2、电动势E：描述电源把其他形式的能转化
为电能本领的物理量。 定义式：
EW q
电源的电动势等于电源没有接入电路时电
源两极间的电压
3、电阻： 导体对电流的阻碍作用 R= U/I
4、电阻率：反映材料的导电性能物理量
D. E1＞E2，r1＜r2
U
1
AB
2
0 I
例3、如图所示是电源的外特征曲线，则下列
结论正确的是（ ） A.电源的电动势为6.0V
AC
B.电源的内阻为12Ω
C.电流为0.2A时的外电阻是28.4Ω
D.电源的短路电流为0.5A
闭合电路中的功率
由于闭合电路中内、外电路的电流相等，由 E=U外+U内得 ：EI=U外I+U内I
A E
RR1
B
1
R3 B
R2
C
C
R2
C
R3
例7．如图所示的电路中，已知电容C1=C2，
电阻R1﹥R2，电源内阻可忽略不计，当开
关A、S接CD1通的时电，量以增下多说，法C2中的正电确量的减有少（
）
B、C1的电量减少，C2的电量增多
C、C1、C2的电量都增多
D、C1、C2的电量都减少
电路故障分析
1 、断路 （1）特点：电流为零，断点的同侧无电势差，若
1、闭合电路中只要有一只电阻的阻值发 生变化，就会影响整个电路，使总电 路和每一部分的电流、电压都发生变 化。
2、讨论依据是：闭合电路欧姆定律、部 分电路欧姆定律、串联电路的电压关 系、并联电路的电流关系。
例5、如图所示电路,当滑动变阻器的滑 片P向上移动时,判断电路中的电压表、 电流表的示数如何变化?
5、电功： W = UIt 6、电功率： P = UI
7、欧姆定律：I= U / R
适用范围： 金属导体，电解液溶液
8、电阻定律： R= L / S 9、焦耳定律： Q= I 2 R t
10、电功与电热的关系： 在纯电阻电路中 电功等于电热， 在非纯电阻电路中 电功大于电热。
11、串并联电路 串联：电流处处相等、总电压等于各个
电动势成正比，跟内、外电路的电阻 之和成反比． (2）表达式：I=E /(R+r)
常用表达式还有： E=Ir+IR
E=U+Ir E= U+Ur/R
例1、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处 于位置1时,电流表读数I1=0.2A；当开关 处于位置2时,电流表读数I2=0.3A求电源 的电动势E和内电阻r。
