汽车防盗器安装接线

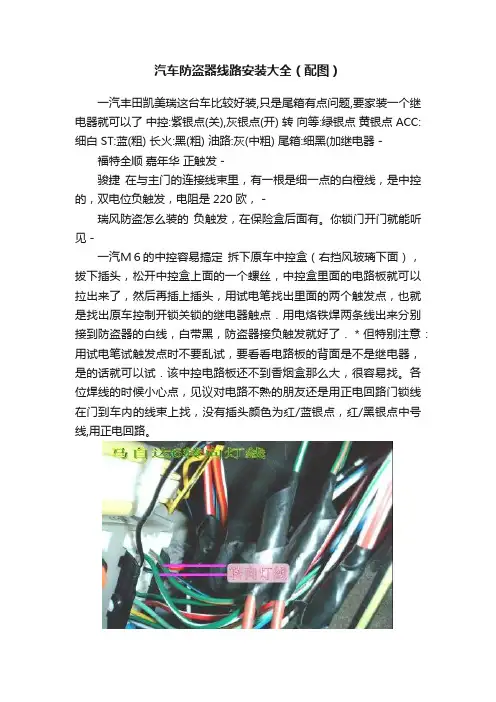

汽车防盗器线路安装大全（配图）一汽丰田凯美瑞这台车比较好装,只是尾箱有点问题,要家装一个继电器就可以了中控:紫银点(关),灰银点(开) 转向等:绿银点黄银点 ACC:细白 ST:蓝(粗) 长火:黑(粗) 油路:灰(中粗) 尾箱:细黑(加继电器 - 福特全顺嘉年华正触发 -骏捷在与主门的连接线束里，有一根是细一点的白橙线，是中控的，双电位负触发，电阻是220欧， -瑞风防盗怎么装的负触发，在保险盒后面有。

你锁门开门就能听见 -一汽Ｍ６的中控容易搞定拆下原车中控盒（右挡风玻璃下面），拔下插头，松开中控盒上面的一个螺丝，中控盒里面的电路板就可以拉出来了，然后再插上插头，用试电笔找出里面的两个触发点，也就是找出原车控制开锁关锁的继电器触点．用电烙铁焊两条线出来分别接到防盗器的白线，白带黑，防盗器接负触发就好了．＊但特别注意：用试电笔试触发点时不要乱试，要看看电路板的背面是不是继电器，是的话就可以试．该中控电路板还不到香烟盒那么大，很容易找。

各位焊线的时候小心点，见议对电路不熟的朋友还是用正电回路门锁线在门到车内的线束上找，没有插头颜色为红/蓝银点，红/黑银点中号线,用正电回路。

-力帆５２０防盗接线 -触发模式，单线负触发，在通往主门那束线中黄色．转向在机盖拉手一束线中，绿黄绿蓝．火线在一三线插头中，两根粗红都是火线，蓝色启动，ＡＣＣ在另一插头中白色．门边在Ａ柱中接，颜色忘了 - 伊兰特 -锁线只有一根，在通往主门线束。

好像是橙带黑条，单线串联负触发 -起亚塞拉图 -负触发信号线黄橙，黄黑，转向线蓝黑，蓝粉，门边绿黑ＡＣＣ蓝 -，ＡＣＣ在另一插头中白色．门边在Ａ柱中接，颜色忘了 -福田奥铃皮卡的防盗正负触单线串联负触发 -吉利自由舰这样安装防盗器 -锁线，转向都在A柱下方找，门灯在门内 -锁线：白红，黑红 -转向：绿红，绿白 -门灯，白黑 -正电回路触发 -不要随意查线，锁盒容易坏，最好不要加锁，容易将原车主锁弄卡死。

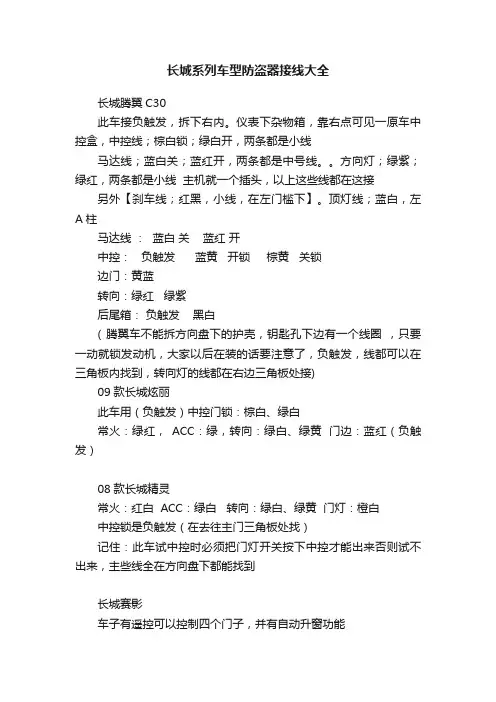

长城系列车型防盗器接线大全长城腾翼C30此车接负触发，拆下右内。

仪表下杂物箱，靠右点可见一原车中控盒，中控线；棕白锁；绿白开，两条都是小线马达线；蓝白关；蓝红开，两条都是中号线。

方向灯；绿紫；绿红，两条都是小线主机就一个插头，以上这些线都在这接另外【刹车线；红黑，小线，在左门槛下】。

顶灯线；蓝白，左A柱马达线：蓝白关蓝红开中控：负触发蓝黄开锁棕黄关锁边门：黄蓝转向：绿红绿紫后尾箱：负触发黑白( 腾翼车不能拆方向盘下的护壳，钥匙孔下边有一个线圈，只要一动就锁发动机，大家以后在装的话要注意了，负触发，线都可以在三角板内找到，转向灯的线都在右边三角板处接)09款长城炫丽此车用（负触发）中控门锁：棕白、绿白常火：绿红，ACC：绿，转向：绿白、绿黄门边：蓝红（负触发）08款长城精灵常火：红白 ACC：绿白转向：绿白、绿黄门灯：橙白中控锁是负触发（在去往主门三角板处找）记住：此车试中控时必须把门灯开关按下中控才能出来否则试不出来，主些线全在方向盘下都能找到长城赛影车子有遥控可以控制四个门子，并有自动升窗功能它的主锁也是四根线，可发用单线触发接，也可以用正电回路来接，开始接上后，开关锁正常但是不能自动升窗，然后找到主机找到一根线，原车遥控是锁门发出一正信号经主机然后实现自动升窗功能的，但是还有一个前提是必须是四个门子都关上后，才能自动升窗，又找到一根线是在四个门关上后发出负电信号，最后是用正电回路，利用关锁发出的正信号然后又利用四个门子关上后发出的负信号，加一继电器，当四个门子都关上了，发出负电，使继电器通，把关锁发出的正信号送到原车主机自动升窗信号上，实现自动升窗功能的，接上后，使用很好。

08款长城风骏装的是铁将军双向的点火线：黑/黄门边：棕/绿（司机座椅边靠近门柱）转向：绿/红、绿/黑刹车：红/黄锁线：兰开锁线：兰黄（拆开司机位侧板装饰板就能找到）07款长城赛铃皮卡常火：粗黑ACC：粗蓝转向：绿白、绿黑中控锁线：开锁（白）、上锁（红）在门边总线找负触发07款长城哈佛拆门触发中控：灰/黑、灰/黄转向：绿/白绿/黄（方向盘下）门边：白/红常火：白ACC：黄参考：（此车除了门边线外，基本的线都在原车中控盒上接（右边）06款长城赛骏主机在右A柱找中控为单线串联负触发，细白ACC粗白，原车马达线蓝带银点，绿。

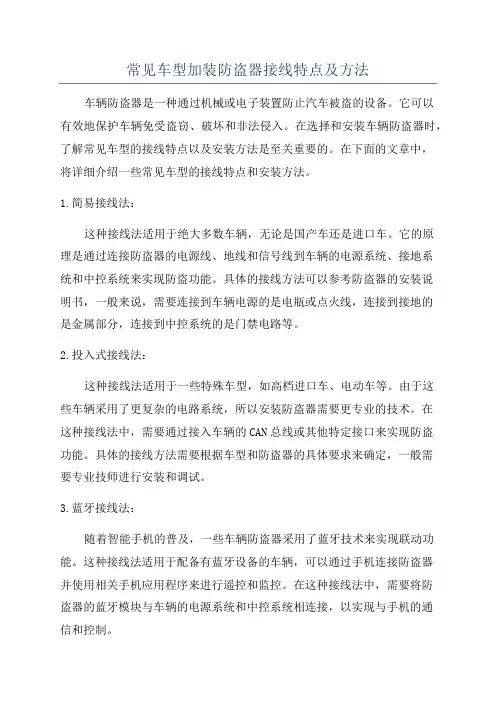

常见车型加装防盗器接线特点及方法车辆防盗器是一种通过机械或电子装置防止汽车被盗的设备。

它可以有效地保护车辆免受盗窃、破坏和非法侵入。

在选择和安装车辆防盗器时，了解常见车型的接线特点以及安装方法是至关重要的。

在下面的文章中，将详细介绍一些常见车型的接线特点和安装方法。

1.简易接线法：这种接线法适用于绝大多数车辆，无论是国产车还是进口车。

它的原理是通过连接防盗器的电源线、地线和信号线到车辆的电源系统、接地系统和中控系统来实现防盗功能。

具体的接线方法可以参考防盗器的安装说明书，一般来说，需要连接到车辆电源的是电瓶或点火线，连接到接地的是金属部分，连接到中控系统的是门禁电路等。

2.投入式接线法：这种接线法适用于一些特殊车型，如高档进口车、电动车等。

由于这些车辆采用了更复杂的电路系统，所以安装防盗器需要更专业的技术。

在这种接线法中，需要通过接入车辆的CAN总线或其他特定接口来实现防盗功能。

具体的接线方法需要根据车型和防盗器的具体要求来确定，一般需要专业技师进行安装和调试。

3.蓝牙接线法：随着智能手机的普及，一些车辆防盗器采用了蓝牙技术来实现联动功能。

这种接线法适用于配备有蓝牙设备的车辆，可以通过手机连接防盗器并使用相关手机应用程序来进行遥控和监控。

在这种接线法中，需要将防盗器的蓝牙模块与车辆的电源系统和中控系统相连接，以实现与手机的通信和控制。

4.无线接线法：部分车辆防盗器采用了无线技术，可以通过无线信号与车辆的中控系统进行通信。

这种接线法适用于无法进行有线接线的车型，如电动车、摩托车等。

在这种接线法中，防盗器通常包含一个远程控制器，可以通过按键或手机应用程序来对车辆进行操作和监控。

在安装车辆防盗器时，需要注意以下几个方面：1.安装位置：防盗器应安装在车辆不易被人察觉的位置，一般建议安装在引擎盖下或底盘下的隐蔽位置，以提高防盗效果。

2.接线质量：接线时应注意接头的质量和稳固性，确保防盗器与车辆电路的可靠连接，避免因松动或接触不良而导致防盗器失效。

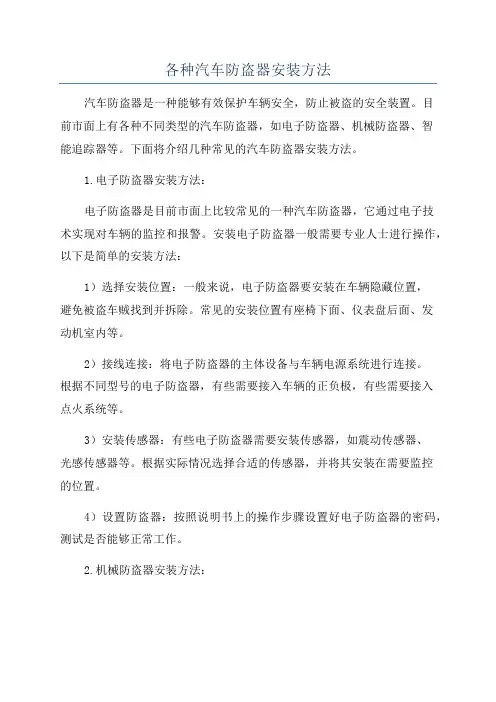

各种汽车防盗器安装方法汽车防盗器是一种能够有效保护车辆安全，防止被盗的安全装置。

目前市面上有各种不同类型的汽车防盗器，如电子防盗器、机械防盗器、智能追踪器等。

下面将介绍几种常见的汽车防盗器安装方法。

1.电子防盗器安装方法：电子防盗器是目前市面上比较常见的一种汽车防盗器，它通过电子技术实现对车辆的监控和报警。

安装电子防盗器一般需要专业人士进行操作，以下是简单的安装方法：1）选择安装位置：一般来说，电子防盗器要安装在车辆隐藏位置，避免被盗车贼找到并拆除。

常见的安装位置有座椅下面、仪表盘后面、发动机室内等。

2）接线连接：将电子防盗器的主体设备与车辆电源系统进行连接。

根据不同型号的电子防盗器，有些需要接入车辆的正负极，有些需要接入点火系统等。

3）安装传感器：有些电子防盗器需要安装传感器，如震动传感器、光感传感器等。

根据实际情况选择合适的传感器，并将其安装在需要监控的位置。

4）设置防盗器：按照说明书上的操作步骤设置好电子防盗器的密码，测试是否能够正常工作。

2.机械防盗器安装方法：机械防盗器是一种比较传统的汽车防盗器，如方向盘锁、车轮锁、手刹锁等。

安装机械防盗器相对简单，一般用户可以自行操作，以下是常见的安装方法：1）选择安装位置：根据所选的机械防盗器类型选择合适的安装位置，在车辆座椅下、方向盘上、车轮上等位置都可以安装。

2）安装方式：根据机械防盗器的结构特点选择合适的安装方式，有些需要将其固定在车辆上，有些需要将其锁定在适当的位置。

3）测试效果：安装完成后，测试机械防盗器是否能够正常锁定车辆，确保其能够有效防盗。

3.智能追踪器安装方法：智能追踪器是一种集成了GPS定位、追踪、报警等功能的汽车防盗器，可以实现对车辆的实时监控和追踪。

安装智能追踪器需要专业人士进行操作，以下是简单的安装方法：1）安装GPS天线：将GPS天线安装在车辆的顶部或玻璃上，确保天线能够接收到信号。

2）接线连接：将智能追踪器主体设备与车辆电源系统连接，根据说明书上的接线图进行操作。

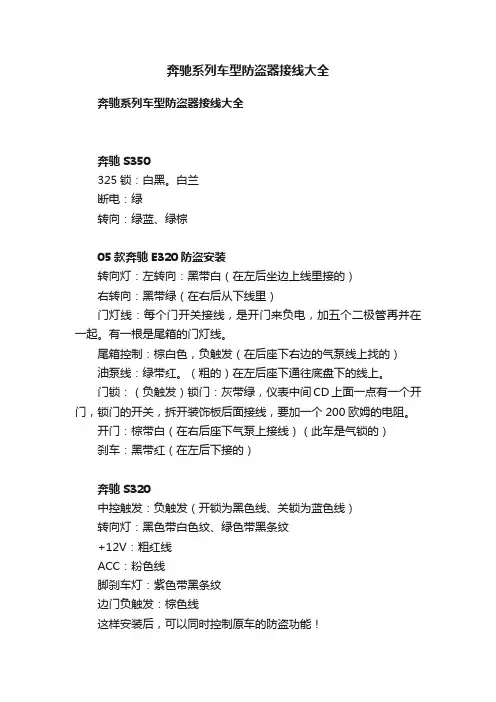

奔驰系列车型防盗器接线大全奔驰系列车型防盗器接线大全奔驰S350325锁：白黑。

白兰断电：绿转向：绿蓝、绿棕05款奔驰E320防盗安装转向灯：左转向：黑带白（在左后坐边上线里接的）右转向：黑带绿（在右后从下线里）门灯线：每个门开关接线，是开门来负电，加五个二极管再并在一起。

有一根是尾箱的门灯线。

尾箱控制：棕白色，负触发（在后座下右边的气泵线上找的）油泵线：绿带红。

（粗的）在左后座下通往底盘下的线上。

门锁：（负触发）锁门：灰带绿，仪表中间CD上面一点有一个开门，锁门的开关，拆开装饰板后面接线，要加一个200欧姆的电阻。

开门：棕带白（在右后座下气泵上接线）（此车是气锁的）刹车：黑带红（在左后下接的）奔驰S320中控触发：负触发（开锁为黑色线、关锁为蓝色线）转向灯：黑色带白色纹、绿色带黑条纹+12V：粗红线ACC：粉色线脚刹车灯：紫色带黑条纹边门负触发：棕色线这样安装后，可以同时控制原车的防盗功能！奔驰500火线：红ON：黄黑ACC：粉红黄转向：黑白、黑绿气锁：负触发、蓝黄、蓝黑门边锁灰两根、棕白一根奔驰S600两门跑车防盗器装法拆开方向盘下的护板（方便接线）电源：粗红色，ACC：黑黄，转向灯在左边门槛上有是黑白、黑绿。

锁线是负触发在脚踏板从上到下的第二个插头处的两根淡蓝色的线，边门线直接把门边开关接出来接线就好了，左右两门都要接，（最好是加两个二极管）。

这车的脚刹是不能接的，否则原车的开关动不了。

奔驰S600中控气动触发：白绿（开锁正电，关锁负电）转向：黑白、绿黑（要在门槛条下面才有线）火：粗红ACC：粉红刹车：黑红边门：绿红（正触发此线有2秒延时）09款奔驰300装防盗汽动触发+12V：粗红色（在方向盘右面）ACC：粉色黄条（和+12V在一起）方向线（在方向盘左边，有个线盒可以取下来，在里面：一个绿黑花、一个浅蓝白花。

两个在一起）门边：棕开锁：在门里找。

比较好找些：蓝色。

（剪断，按照汽动配线接上就好了）MB-100奔驰面包车中央锁拆门只有4条线，一条线绿色线是负触发是开锁，一条黑色线是地。

汽车防盗器接线方法汽车防盗器的线色资料1乐风:全部线在脚踏扳下，下数上第一个横白色插头转向天蓝，深蓝，ACC 黄门边（在通后面的大竖线里面）白色带黑色条纹中空要加马达主马达有3 根线，黑色的是地线，两根马达用电笔试跳的很厉害，剪断黑线用正负触发也跳的很厉害（接一根就不跳）后来只能加马达雪佛兰2厢油路：褐色中粗；转向灯：兰、浅兰；开门：黄/绿；锁门：灰/绿；门灯：纯白丰田皇冠开门：紫色；锁门：粉红色；尾盖：浅绿色，在门板里；油电：黑；门灯：红、绿、红、绿四条；转向：黄、绿（中粗）克莱斯勒油电：兰/橙；转向：白/黄、白/绿(右边)；门灯：紫/白右前、紫/绿右后、紫左前、紫/绿左后；中控：左前门手动开关盒内焊线出来普锐斯中控：开门：浅绿；锁门：褐色标致307 油电：粉红（后座下）；开门：红色（右门内）；锁门：蓝色（右音响上面）；转向：红色/褐色；门灯：褐色（正电）尼颐达锁门：棕银点、灰银点（在通往左前门的小束线）转向：白银点、紫银点，在A柱上方大的白色插头中；电源：蓝色；ON：粗黄；启动：白；门灯：细蓝银点，门灯注意在司机左下方插头中，插头上是兰点、插下线绿标标志206 中控：黄；开锁：粉；上锁福特油电：绿/橙；尾盖：橙/黑；开门：黑/绿；锁门：黑/橙；转向：兰、兰/红；门灯：黑/兰长安福特油电：绿/红右边；开门：黑/红；锁门：黑/绿（左门内）；转向：兰/红、兰（右边）；门灯：黑/黄雷诺油电：白/黄，一排右数；开门：粉红；锁门：紫（负）；转向：橙，13插头米黄/浅黄；门灯：白林肯油电：绿/黄；开门：红/绿；锁门：红/黄；尾盖：紫/黄；转向：橙/浅蓝、浅绿/橙凌帅油电：粉红；转向：红、褐；门灯：浅绿/兰、紫/褐；开门：橙；锁门：绿凌坤商务车油电：黑/兰右边；开门：褐/红；锁门：绿/红；转向：绿/黄、绿/褐，同在保险盒右边黑继电器边，左2个插头；门灯：红带银点，大插头左线束飞度和广本思迪开门：黄；锁门：白/黑带银点；油电：绿/黄，右边音响下；门灯：绿/红；转向：绿/红、绿/黄颐达丰田开门：灰色；锁门; 褐色；油电;兰；转向：紫左、白右；门灯;浅绿曰产奇骏油电：黑/黄（灰新）开门：灰；锁门：紫；转向：绿/黑、绿/黄；门灯; 红、红/白现代跑车油电：红（中粗）开门; 绿/黑；锁门;绿正电回路，保险盒下方插头处；转向：红/橙、橙；门灯：黄起亚远航油电：黄；转向：兰兰（保险盒后）锁：兰色；开：白门灯：黄尾盖：兰现代油电：红开：绿/黑锁：绿转向：橙，红/橙起亚开：黄/红锁：白/兰油电：红/黑（右）门灯：绿/黄（仪表台下）转向：黄/黑浅绿/红索纳塔油电：灰（粗）转向：兰浅兰（绿）尾盖：兰（中粗）开：浅兰锁：白（保险盒后靠线旁）门灯：黄带银点现代途尚油电：红开：白锁：黄/白（方向盘下右边2个继电器转向：灰深灰门灯：黄/黑（仪表盘后)现代吉普新油电：红开：白锁：黄/白（门类中控开关）转向：灰和深灰门灯：黄华泰特拉卡开：粉红/黑锁：灰/橙转向：白/黑（继电器盒后）门灯：橙（右边第5条上面灰色插头）曰产帕拉丁油电：绿带红银点转向：灰/红灰/蓝（方向柱下面）开：蓝/白锁：蓝/绿（音响下）蓝鸟油电：黑/红开：灰/黑锁：灰（仪表下电脑盒，正电回路）转向：绿/白绿/黑门等：红/白（立柱下）欧雅油电：红/蓝开：棕/白锁：棕/白门灯：灰转向：黑/绿黑/白皇冠3.0 油电：黑/橙尾盖：黑开：黑/黄锁：黑转向：/绿/黑绿/黄门灯：红/白欧宝3型油：兰/红:开：棕/白锁：棕/红门灯：灰转向：黑/白黑绿凌志400 油电：绿尾盖：兰/红开；绿/黑锁：绿/红转向：绿/黑绿/黄门灯：红/白陆虎自由人油电：紫/白开：黑/红锁：黑/粉红转向：绿/红绿/白门灯：紫白三凌太空油电：黑/黄开：兰/红锁：兰/黑门灯：红转向：绿/黄绿/红三凌吉普油电：黑开：褐/红锁：褐/绿门灯：红绿转向：红/绿黄/绿三凌V6新油电：黑/兰（右前）转向：绿/红绿/黄（右边保险盒）开：蓝/红锁：蓝/黑（正。

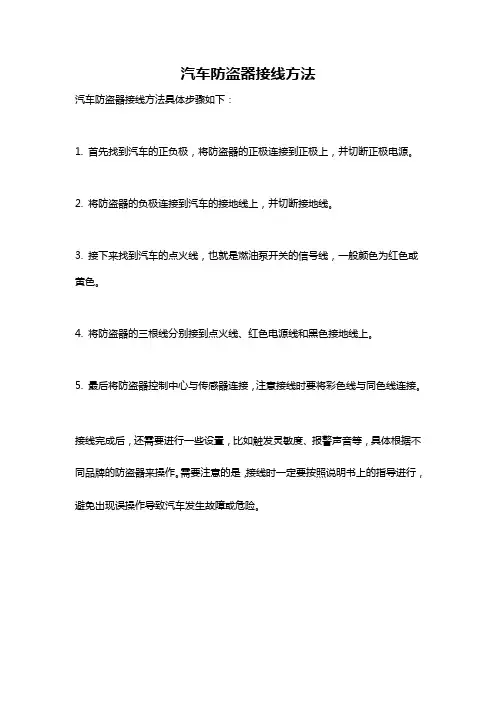

汽车防盗器接线方法
汽车防盗器接线方法具体步骤如下：
1. 首先找到汽车的正负极，将防盗器的正极连接到正极上，并切断正极电源。

2. 将防盗器的负极连接到汽车的接地线上，并切断接地线。

3. 接下来找到汽车的点火线，也就是燃油泵开关的信号线，一般颜色为红色或黄色。

4. 将防盗器的三根线分别接到点火线、红色电源线和黑色接地线上。

5. 最后将防盗器控制中心与传感器连接，注意接线时要将彩色线与同色线连接。

接线完成后，还需要进行一些设置，比如触发灵敏度、报警声音等，具体根据不同品牌的防盗器来操作。

需要注意的是，接线时一定要按照说明书上的指导进行，避免出现误操作导致汽车发生故障或危险。

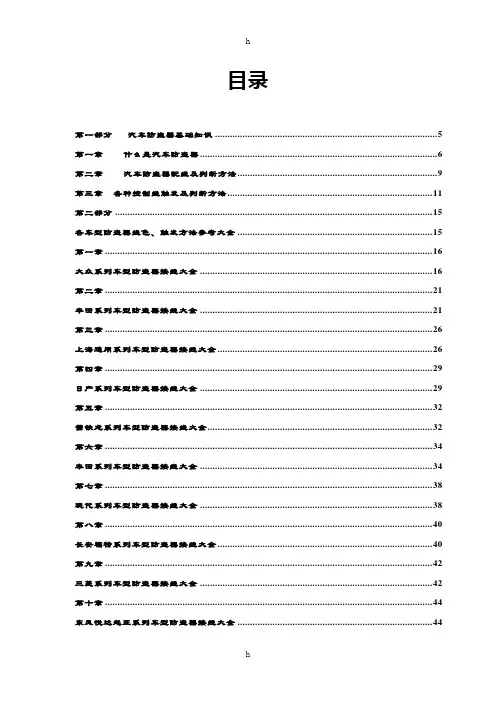

目录第一部分汽车防盗器基础知识 (5)第一章什么是汽车防盗器 (6)第二章汽车防盗器配线及判断方法 (9)第三章各种控制线触发及判断方法 (11)第二部分 (15)各车型防盗器线色、触发方法参考大全 (15)第一章 (16)大众系列车型防盗器接线大全 (16)第二章 (21)丰田系列车型防盗器接线大全 (21)第三章 (26)上海通用系列车型防盗器接线大全 (26)第四章 (29)日产系列车型防盗器接线大全 (29)第五章 (32)雪铁龙系列车型防盗器接线大全 (32)第六章 (34)本田系列车型防盗器接线大全 (34)第七章 (38)现代系列车型防盗器接线大全 (38)第八章 (40)长安福特系列车型防盗器接线大全 (40)第九章 (42)三菱系列车型防盗器接线大全 (42)第十章 (44)东风悦达起亚系列车型防盗器接线大全 (44)第十一章 (46)奇瑞系列车型防盗器接线大全 (46)第十二章 (50)马自达系列车型防盗器接线大全 (50)第十三章 (52)雷克萨斯（凌志）、奥迪系列车型防盗器接线大全 (52)第十四章 (54)比亚迪系列车型防盗器接线大全 (54)第十五章 (55)长安系列车型防盗器接线大全 (55)第十六章 (56)长城、吉利系列车型防盗器接线大全 (56)第十七章 (59)雪佛兰、宝马系列车型防盗器接线大全 (59)第十八章 (61)天津一汽、中华、红旗系列车型防盗器接线大全 (61)第十九章 (64)国内其它系列车型防盗器接线大全 (64)第二十章 (70)国外其它系列车型防盗器接线大全 (70)第二十一章各款车系接线参考表 (73)第三部分汽车音响知识 (84)第一章汽车音响基础知识 (85)第二章汽车音响的安装 (92)第三章百款车型原车音响主机的拆卸方法 (100)第四章百款车型喇叭尺寸大全 (109)第一部分汽车防盗器基础知识内容提要：第一部分主要讲述的是防盗器的知识、安装的方法、防盗器配线及判断方法、各种控制线触发判断方法。

汽车防盗器安装方法（转）1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON 线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。

3、固定主机、震动感应器的位置注意它们是否有高温产生的电器部位以及还要注意防水（漏水）。

4、防盗器装的好与不好，反映在查找车线是否正确，接线质量是否过关等。

线的查找必须正确，线不能虚接，不该搭铁的地方不能搭铁，搭铁的地方必须搭实。

接线处必须紧固、绝缘，否则极易造成烧毁防盗器主机，或车辆电路的严重后果！首先把原车方向盘下面护板和脚踏板去掉；然后先找个地方把防盗器主机固定好，主机不要装在离原车电脑版太紧，以免影响电脑版和主机信号。

现在开始查找需要接的线。

1、首先先找到12V火线B+；查找方法；先把车钥匙拔掉，把试电笔一头接到打铁，也就是原车12V负极线，车上任何金属部分即可，电笔另一头去点要查找的线12V正极。

点到线电笔会亮的线即是(不要接太细的电源线)。

12V电源一般在方向盘下面和通往主门处。

2、在找转向灯线。

查找方法；首先把钥匙插上打开到ON位置，打开原车转向灯，然后用电笔一头打铁另一头查找转向灯线，查找线时发现电笔灯和转向灯同步闪烁又同步灭的既是转向灯线，转向灯线一般在方向盘下面和门边踏板处。

3、找后备行李箱控制线；如果原车有开行李箱的开关就好找了。

直接在开关处找就可以了，行李箱控制线为12V正极和12V负极，根据查找时自行确认。

查找方法:电笔一端打铁，然后去点行李箱开关上的线，点线的同时如果行李箱会自动开，那么这根线就是行李箱控制线12 V负极。

如果把开关上的线找了一遍也没反应就说明控制线可能为12V正极控制和低电位控制。

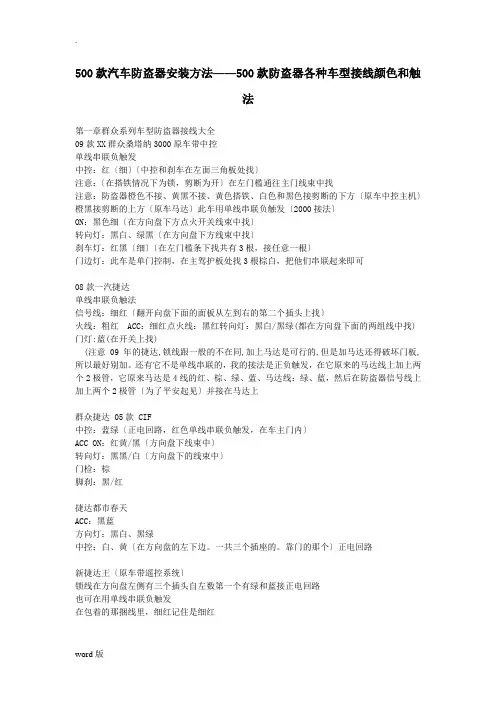

500款汽车防盗器安装方法——500款防盗器各种车型接线颜色和触法第一章群众系列车型防盗器接线大全09款XX群众桑塔纳3000原车带中控单线串联负触发中控：红〔细〕〔中控和刹车在左面三角板处找〕注意：〔在搭铁情况下为锁，剪断为开〕在左门槛通往主门线束中找注意：防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断的下方〔原车中控主机〕橙黑接剪断的上方〔原车马达〕此车用单线串联负触发〔2000接法〕ON：黑色细〔在方向盘下方点火开关线束中找〕转向灯：黑白、绿黑〔在方向盘下方线束中找〕刹车灯：红黑〔细〕〔在左门槛条下找共有3根，接任意一根〕门边灯：此车是单门控制，在主驾护板处找3根棕白，把他们串联起来即可08款一汽捷达单线串联负触法信号线：细红〔翻开向盘下面的面板从左到右的第二个插头上找〕火线：粗红 ACC：细红点火线：黑红转向灯：黑白/黑绿(都在方向盘下面的两组线中找) 门灯:蓝(在开关上找)(注意09年的捷达,锁线跟一般的不在同,加上马达是可行的,但是加马达还得破坏门板,所以最好别加。

还有它不是单线串联的，我的接法是正负触发，在它原来的马达线上加上两个2极管，它原来马达是4线的红、棕、绿、蓝、马达线：绿、蓝，然后在防盗器信号线上加上两个2极管〔为了平安起见〕并接在马达上群众捷达 05款 CIF中控：蓝绿〔正电回路，红色单线串联负触发，在车主门内〕ACC ON：红黄/黑〔方向盘下线束中〕转向灯：黑黑/白〔方向盘下的线束中〕门检：棕脚刹：黑/红捷达都市春天ACC：黑蓝方向灯：黑白、黑绿中控：白、黄〔在方向盘的左下边。

一共三个插座的。

靠门的那个〕正电回路新捷达王〔原车带遥控系统〕锁线在方向盘左侧有三个插头自左数第一个有绿和蓝接正电回路也可在用单线串联负触发在包着的那捆线里，细红记住是细红新普桑2000〔时代骄子带气囊〕单线串联负触发：中控信号线：细红〔A柱下通往门里的线束里〕转向灯：黑白\黑绿 (组合开关下右边插头,从右数第一根和第三根)火线:粗红 (点火开关下插头中间粗红色)(老款2000门锁控制线需要加一个中控锁,转向线在开关下边:绿色黑条和绿色白条。

汽车防盗器怎么安装汽车防盗器怎么安装安装汽车防盗器技术要求1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。

固定主机、震动感应器的位置注意它们是否有高温产生的电器部位以及还要注意防水（漏水）。

防盗器装的好与不好，反映在查找车线是否正确，接线质量是否过关等。

线的查找必须正确，线不能虚接，不该搭铁的地方不能搭铁，搭铁的地方必须搭实。

接线处必须紧固、绝缘，否则极易造成烧毁防盗器主机，或车辆电路的严重后果！汽车防盗器配线与寻找判断方法汽车防盗器配线1、起动马达线：测电笔一端接地（搭铁），一端找线。

钥匙开关开至ON状态，测电笔不亮，起动马达时测电笔会亮，松开马达时测电笔会灭，为起动马达线。

2、ACC线：钥匙开关开至ACC位置时电笔会亮，ON时电笔也亮当起动马达时电笔灯会灭（无电），此线为ACC线。

3、ON线：当钥匙开至ON时，测电笔有电，在起动马达时测电笔也会亮（有电），此线为ON线。

4、+12V线：即电瓶正极线（常火线），在钥匙开关处于OFF时或者处于任何状态时，此线都有正电的为+12V电源线。

转向灯线：钥匙必须开至ON，开左右转向灯时该线分别测试电笔会亮（左右分开找、接）此线为转向灯线。

车门开关控制线（门边线）：一般车型为负触发，查找时应将室内灯开关设定到开门控制位置，将司机侧门打开，将其它三个门关好，这时车顶灯会亮着。

用电笔一端接地，一端接至门开关线上，这时电笔不亮，当按司机门侧控制开关后，测电笔会亮，而顶灯亮度也会降低不亮。

此线即为负触发门边线；另一种测法，将测笔一端接+12V电，另一端测试门灯线说，这时电笔灯不亮，但用手按下司机侧门控制开关，则室内顶灯亮度会降低，测电笔灯也会亮，此门灯线即为正触发的门灯线。

各种防盗器接线大全，不知道就回家种田吧！有些汽车修理店专门安装汽车防盗器，但是现在车型众多是不是还在为防盗器不知道怎么接线而烦恼呢，下面的为大家整理了多种品牌多款车型的汽车防盗器接线大全，希望对大家有用。

汽车防盗器接线大全本田系列新款本田8代雅阁汽车防盗器安装接线负触发：拆门，橙色，橙色旁边空插焊线电机：进门线，橙色，黄色B＋：绿色Acc：橙色转向：蓝色，绿色刹车：绿色顶灯：粉红油泵：粉红东风本田CRV(2007款) 原车带中控负触发长火:白ON:黄刹车:浅绿带点方向灯:棕橙这些线在左面门边踏板下找中控:灰蓝(极小)这些线在左面三角板处找门边:紫(有延时)这些线在保险边的白插头里找八代雅阁中控锁《负》拆门开关内引线锁橙。

长火粗绿色。

NO红色转向蓝色绿色门灯粉红找叉子接OK 09新款的雅阁中控锁《负》粉/蓝开粉/黑锁长火白色NO黄色转向棕色红/蓝门灯绿/红思迪中控锁《负》白/蓝白/绿火白色ACCNO 黄/红转向黄色绿色。

门灯绿/红新CRV中控锁《负》灰色开浅蓝锁长火白色NOACC黄色转向棕色橙色门灯紫色飞度中控锁《正电回路》黄色开粉红锁长火粗白NO粗黄色转向两条白色门灯蓝色思域中控锁《负》灰色开粉红锁长火白NOACC红色转向蓝色棕色门灯粉红色奥德赛中控锁《负》拆门开关引线棕色开长火黄色NO白色转向黄色橙色门灯黄色新飞度中控锁《正电回路》黄色及黄黑接+12V.原车黄色(开)粉红(锁)要剪断.橙黑接插头方向黄色.橙色接插头方向粉红紫色为行李箱检测（负触发）. 还有正负触发也行风范中控《正电回路》黄，粉。

保险盒浅绿色插头转向蓝灰点。

白灰点门灯细蓝在门灯开关接的汽车防盗器接线大全日产系列新天籁中控《负》浅绿灰色长火黑/白转向绿/黄绿/黑门灯细黄色骐达中控《负》拆除右座杂物盒可见棕色灰色长火黄色NO蓝色转向白色紫色门灯棕色注；右面也有转向线颐达中控《负》棕银点灰银点长火蓝色NO黄色转向白色紫色门灯蓝色拆开储物箱看到中控盒更多趣文添加：汽车检测与维修专业正电：黄色On：蓝色门边：棕色带银点，还有转向在一个插头上。

汽车防盗器安装接线指南，看了再不会装的话就别修车了防盗器安装接线指南左面的是断电器电器（和继电器相反）。

中间的是主机，防盗器的安装原理都差不多，所以大家可以也把这个东东用在别的防盗器的安装上。

右边小的是灯，就是一闪一闪的那个。

最右边是震动触发器，就是车一动这个东东就会有反映，然后把信号传到主机里，实现震动报警。

分别注明了各个线束的接线方法。

下面一个一个说明。

左1：橙，白，黄，蓝，红橙：这个接在脚刹的开关的常开端。

就是说当车启动后，第一下踩刹车就会接通刹车信号开关，刹车灯亮，同时给这个线一个高电平信号，可以在踩下第一脚刹车的同时触发中控锁把车门都关上。

白：这个接在车锁的ON端上，当车锁转至ON时，给主机一个高电平信号。

黄：这个接在电源继电器的86号端口，见图。

我的继电器这个端口线是红/黑线。

蓝：这个接在门的控制开关上，就是说如果车门没有关好，这个信号会通知主机，告诉车主门没有关好。

我的TT没有这个功能，所以不接。

红：这个不接。

左2：这是个六位的头，上排是棕，棕，红，下排是黑，粉，红/黑。

两个棕的是接在车的转向灯上。

红接电源正极，别忘了加个保险。

黑线搭铁接地。

粉线接喇叭。

红/黑线不接。

左3：黄/黑，白/黑，橙/黑，黄，白，橙。

白：接中控锁关的那根控制线。

白/黑：中控锁开的那根控制线。

当中控锁是负极触发的时候黄和黄/黑接地。

（我的就是）当中控锁是正极触发的时候黄和黄/黑接12V。

（如果接错了换一下就好，不会损坏东西）最右面的是电源继电器接防盗器的时间需要把车锁ON连到点火线圈的那根线剪掉。

我的车上的是红/黑线。

很粗。

30端口的绿线接在去点火线圈的那头。

87a端口的绿线和白线都接在车锁ON的那头。

86端口的红/黑线接在主机左面的那根黄线上。

见图。

下面讲解如何判断中控锁线是什么触发负触发找线方法:一般车型的中控锁线在A主下面 (也就是离合器旁边的哪个拐角处)那里有电动玻璃线和中控锁线,那里有些线是从主门出来的,就在那里找先有电笔一头搭铁,在那看那些是从车门过来的线,有插头是最好不过了,在插头里用电笔试要是点住了锁动那这就是其中一根,判定他是负触发,然后在找下一根,如果就是就一根的话就是是特殊车型 \单线串联负触发配线说明:橙色和橙黑不接黄色.黄黑接负这就是:负触发白色是:关信号(也就是锁锁的意思) 白黑是:开信号(也就是开锁的意思)正触发配线说明:橙色和橙黑不接黄色.黄黑接正这就是:正触发白色是:关信号(也就是锁锁的意思) 白黑是:开信号(也就是开锁的意思)正负触发的配线:橙色和橙黑接负极(打铁)黄色.黄黑接正这就是:正负触发白色,和白黑色接两线马达单线串联负触发的配线:有两种方法 :第一种:常用车型:大众2000 3000橙色不接白色和白黑色接到一起到原车控制盒那边线黄色:接负极(搭铁)橙黑接接到原车车马达那边线黄黑不接第二种:常用车型捷达前卫橙色:接到原车车马达那边线白色和白黑色接到一起到原车控制盒那边线黄色:不接橙黑:不接黄黑接负极(搭铁)双电位负触发:橙色和橙黑不接黄色.黄黑接负这就是:负触发白色白黑色要加600---1200欧的电阻然后接到白色上面把白色接到原车控制线上就可以了正点回路的查找方法：在找不到这个是用什么触发时,你要用正电回路,这个方法用的很少,知道的也不多,我告诉你怎么找,第一步:把电笔的另头打铁(接地)第二步:找到主门线是是从那里出来(一般在A主下面),或是把主门拆开,马达后面的线里找,(多数是5根线,和4根线)第三步:用电笔插到其中一根插头里面,拉动主锁,向下安,在向上拉,这时候你看电笔亮不亮,如果电笔不亮,这个不是,在换下一根,按照上面同样的办法.正点回路接的方法:。

600款机动车防盗器安装方法与接线全套整合机动车防盗器的安装方法与接线主要分为以下几个步骤：第一步：准备工作1.整理好所需要的工具和材料，包括防盗器、电缆、插头、绝缘胶带、螺丝刀等。

2.确定好要安装防盗器的位置，一般选择在车辆的显眼位置，比如驾驶座下方。

第二步：拆卸车辆内饰1.使用螺丝刀拆下车辆内饰的保护板，以便将电缆线引入车内。

2.注意在拆卸过程中小心操作，避免损坏车辆内饰。

第三步：安装电缆1.将电缆线从车辆外部引入车内，一般选择车门与车身连接处的橡胶密封圈处。

2.使用绝缘胶带将引入的电缆线与车身紧密固定，避免杂音干扰。

第四步：连接电源线1.判断车辆的电源线位置，一般在驾驶座下方的保险盒附近。

2.使用螺丝刀拧开保险盒盖子，将电源线接入电源线槽中，并用螺丝刀固定好。

3.注意连接的稳固性，避免接触不良。

第五步：接线整合1.根据防盗器和车辆的接线要求，找到相应的接线插口。

2.将防盗器的接线与车辆的接线插头进行连接，确保接触良好并牢固固定。

3.使用绝缘胶带将接线口进行包裹，防止接触松动或者短路。

第六步：测试与调试1.安装完成后，将车辆电源线重新连接，并启动车辆。

2.检查防盗器的工作状态，包括报警功能、远程控制等。

3.调试防盗器的相关设置，确保其正常工作，并可根据需要进行个性化设置。

最后，整理好车辆内饰，将拆卸的保护板重新安装好，确保安装的整洁和美观。

总结：机动车防盗器的安装方法与接线主要包括准备工作、拆卸车辆内饰、安装电缆、连接电源线、接线整合和测试与调试等步骤。

在安装过程中，需要注意安全和稳固性，并根据防盗器和车辆的要求进行相关设置。

最终通过测试和调试，确保防盗器正常工作。

最后，整理好车辆内饰，使安装整洁美观。

长安系列车型防盗器接线大全
长安系列车型防盗器接线大全
07长安奔奔
中控线：白黄（细）在通往主门的线束里找
方向灯：绿黄、绿白在方向盘下找
ACC：细蓝在方向盘下面组合开关处找
主电：白黄（粗）在方向盘下面组合开关处找
门边线：黑红（细）在主门边踏板处找
此车是单线串联负触法测量时把4个门锁住白黄打铁为开铁将军上面捷达接法
长安铃木天语
负触法长火：蓝/白 ON：黄/黑启动：白/绿中控：灰白/灰转向灯：黄/蓝红/绿这些线在左上方控制盒上找
门边：蓝/黑（单门）在左面门边踏板下面找
长安新款M2
正电回路
锁线：红蓝、红黑（在室内进左前门板的线束内找）
常火：ACC：都在左前门槛下，方向灯我是左右门槛各找一根
门灯线：我是在顶灯接的，中间那根线，要加个二极管
长安CM8
用负触发控制，中控触发线：棕银点（开）白/黄银点（关）右边抽屉内可找到中控锁
长安铃木---羚羊
中控：棕白/开、棕黑关（三角板处白插头）
转向：绿/红、绿/黄（方向柱下）
常火：红 ACC：蓝（方向柱下）
中控盒在后备箱顶上
备注：门边线是在尾箱左边那里接的。

打开尾箱在左边就能看到了。

600款汽车防盗器安装方法与接线大全汽车防盗器的安装方法和接线方式有很多种，根据不同的汽车品牌和型号，选用不同的安装方法和接线方式。

以下是一些常见的汽车防盗器安装方法和接线步骤，供参考。

1.准备工作在安装前，需要准备好以下工具和材料：-批丝刀、钳子、螺丝刀等基本工具-防盗器主机和遥控器-各种连接线-螺丝、绑带等固定材料2.安装位置选择选择一个合适的位置安装防盗器主机。

一般来说，主机安装在隐藏位置，不容易被发现。

常见的安装位置包括车内仪表板底部、中控台隐藏位置等。

3.安装方法根据选择的安装位置，使用工具将防盗器主机固定在合适的位置上。

可以使用螺丝或者绑带进行固定。

固定后，确保主机牢固可靠。

4.接线步骤接线是安装防盗器的关键步骤，不同型号的汽车防盗器接线方式略有不同，下面是其中一种常见的接线方式：4.1.引擎室接线-遥控器正极接电瓶正极。

-遥控器负极接电瓶负极。

-主机正极接电瓶正极。

-主机负极接车身的金属部分。

4.2.车门接线-左前门开关处，将防盗器的红线（正极）接入门锁电机线，门锁电机线一般为红色或黄色。

-右前门开关处，将防盗器的蓝线（正极）接入门锁电机线，门锁电机线一般为红色或黄色。

-左后门开关处，将防盗器的白线（正极）接入门锁电机线，门锁电机线一般为红色或黄色。

-右后门开关处，将防盗器的绿线（正极）接入门锁电机线，门锁电机线一般为红色或黄色。

4.3.其他接线-将防盗器的黄线接入刹车灯线，一般为红色线。

-将防盗器的黑线接入车身接地线。

以上是一种常见的汽车防盗器安装方法和接线步骤，具体安装和接线步骤还需要根据不同的汽车品牌和型号来进行。

在进行安装时，建议查看汽车防盗器的详细安装说明书，并按照说明书进行操作。

如果对安装操作不熟悉，建议寻找专业技师进行安装。
