湿敏元器件管控表1

湿敏元器件管控规范1目的明确所有湿度敏感元件〈MSD〉的管控2适用范围适用于深圳合信达控制系统有限公司3参考文件无4定义湿敏元件（MSD）：指供应商来料时，使用防潮包装，且包装袋上有如下图1标记或有特别注明为湿敏元器件。

元件的湿度敏感等级(MSL)：IPC将其分为1、2、2a、3、4、5、5a、6共8个等级，其湿度敏感级别逐级递增.防潮包装袋(MBB)：一种为了阻止水蒸气进入而设计用来包装湿敏元件的袋子。

干燥剂（Desiccant）：一种能够维持较低的相对湿度的吸附性材料。

湿度指示卡（HIC）：一张印有对湿度敏感的化学材料的卡片，当环境湿度发生变化时，印在卡片上的化学材料的颜色也相应的改变〔一般由蓝色（干燥时）变为粉红色（潮湿时）〕，用于对湿度监控。

暴露时间(Floor Life): 元件从拆除真空包装到焊接之前的时间，元件须暴露在不超过30°C和60% RH的环境中。

保存限期(Shelf Life): 湿敏元件在真空且未开封的防潮包装袋的环境中可维持的有效时间。

5职责5.1研发部负责制定或项目部负责接收和跟催相关单位（供应商、研发部）提供湿敏元件清单.5.2IQC验收供应商来料和对仓库储存的湿敏元件进行检验,确保状态良好。

5.3IPQC对生产线的湿敏元件的使用、贮存、烘烤进行实时稽查。

5.4仓库负责湿敏元件的接收,贮存和发放的控制。

5.5生产线人员在生产过程中对湿敏元件实施管控。

5.6工程部负责对湿敏元件清单的审核和转化为内部格式发行，负责对湿敏元件的管控提供技术支持。

6内容6.1湿敏元件识别：6.1.1检查元件外包装的标签, 如果在外包装标签上有如图1的雨滴状标识，可认定为湿敏元件。

图16.1.2湿度指示卡的识别与说明6.1.2.1第一种湿度指示卡上有一“三角形箭头”（如下图2）,其对应所指向的圆圈里化学物质若改变为粉红色则表示元件已受潮，需要烘烤。

6.1.2.2 第二种湿度指示卡只有三个湿度等级的圆圈组成（如下图3），其使用说明如下表6.1.3 防潮包装袋上“Caution Label ”的内容介绍(见图4)湿度指示卡（HIC ）指示湿度环境为2%RH 指示湿度环境为5%RH 指示湿度环境为10%RH 指示湿度环境为55%RH 指示湿度环境为60%RH 指示湿度环境为65%RH 5% 蓝色 淡紫色 粉红色 粉红色 粉红色 粉红色 10% 蓝色 蓝色 淡紫色 粉红色 粉红色 粉红色 60%蓝色蓝色蓝色蓝色淡紫色粉红色使用条件Level 2-5a 可直接使用Level 2可直接使用Level 2a-5a 需烘烤后方可使用Level 2-5a 需烘烤后使用图2湿度指示卡颜色与使用要求对照表蓝色说明干燥，粉红色说明受潮了湿敏元件标志 湿敏元件的等级6.2湿敏元件等级的分级图46.2.1湿敏元件共分为8个等级：1、2、2a、3、4、5、5a、6，其湿度敏感级别逐级递增。

潮湿敏感性元件管控程序1.0目的规范MSD部品的管控流程，防止MSD部品因不当管理而影响其品质，确保产品质量。

2.0 适用范围适用于与MSD部品的采购、检验、储存和使用全过程相关的单位和个人。

3.0 术语和定义3.1 MSD：潮湿敏感性元件(moisture-sensitive device)4.0 职责和权限4.1 BOM整理部门4.1.1 负责确认所需的部品是否为MSD部品并在“部品认定报告”中标出。

4.1.2 负责新认定部品的“部品规格书”中有关MSD部品防潮等级、包装、标签要求等资料的确认。

4.2 采购部4.2.1 负责向MSD部品供应商了解并索要MSD部品的防护要求等技术资料。

4.2.2 与MSD部品供应商的联络及不合格部品的处理工作。

4.3 品保部4.3.1 负责“MSD部品清单”的制订和维护。

4.3.2 负责MS部品的收货、检验及不合格MSD部品的反馈。

4.4 仓储部4.4.1 负责MSD部品的搬运、储存、防护和进出库管理工作。

4.5使用单位4.5.1负责MSD部品的领用、使用过程的防护和使用异常的反馈。

5.0 流程图：无6.0 活动内容6.1 BOM工程在新部品认定时应与供应商/客户沟通，确认该部品是否属于MSD，若属于MSD部品，应要求采购部或客户提供相应的防潮等级、包装、标签、储存寿命期限、储存条件、使用条件、在何种情况下必须烘烤以及烘烤条件等资料。

6.2 品保部IQC课技术人员跟据生产BOM“部品规格书”与“部品认定报告”中的相关信息对“MSD部品清单”及时更新。

6.3 品保部IQC课收货时，对有MSD标识的部品和列入MSD部品清单”的部品收货员不得拆开内包装袋，对包装已经破损、漏气的应填写“收货差异报告”并在“收货单”上注明。

6.4 抽样和检验6.4.1 品保部IQC检验员检验前应核对BOM“MSD部品清单”，确认是否属于MSD 部品，对有MSD标志但未列入“MSD部品清单”的，应保留原包装并通知品保部部IQC技术员进行处理。

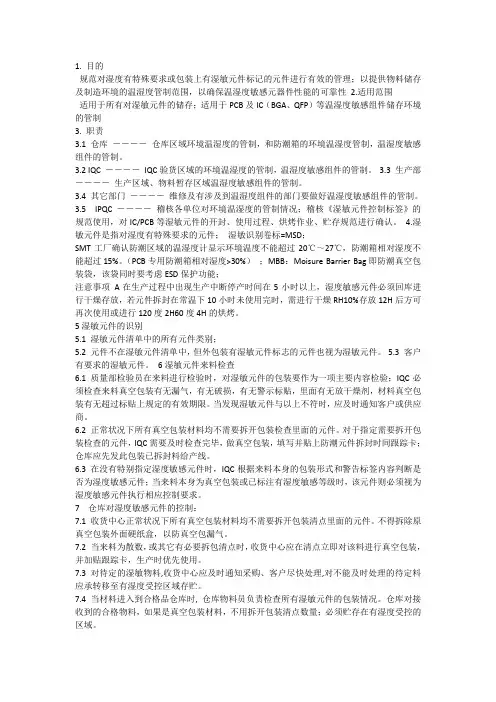

1. 目的规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性2.适用范围适用于所有对湿敏元件的储存；适用于PCB及IC（BGA、QFP）等温湿度敏感组件储存环境的管制3. 职责3.1 仓库－－－－仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

3.2 IQC －－－－IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。

3.3 生产部－－－－生产区域、物料暂存区域温湿度敏感组件的管制。

3.4 其它部门－－－－维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。

3.5 IPQC －－－－稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

4.湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃，防潮箱相对湿度不能超过15%。

（PCB专用防潮箱相对湿度>30%）；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；注意事项A在生产过程中出现生产中断停产时间在5小时以上，湿度敏感元件必须回库进行干燥存放，若元件拆封在常温下10小时未使用完时，需进行干燥RH10%存放12H后方可再次使用或进行120度2H60度4H的烘烤。

5湿敏元件的识别5.1 湿敏元件清单中的所有元件类别；5.2 元件不在湿敏元件清单中，但外包装有湿敏元件标志的元件也视为湿敏元件。

5.3 客户有要求的湿敏元件。

6湿敏元件来料检查6.1 质量部检验员在来料进行检验时，对湿敏元件的包装要作为一项主要内容检验；IQC必须检查来料真空包装有无漏气，有无破损，有无警示标贴，里面有无放干燥剂，材料真空包装有无超过标贴上规定的有效期限。
