电压切换箱原理

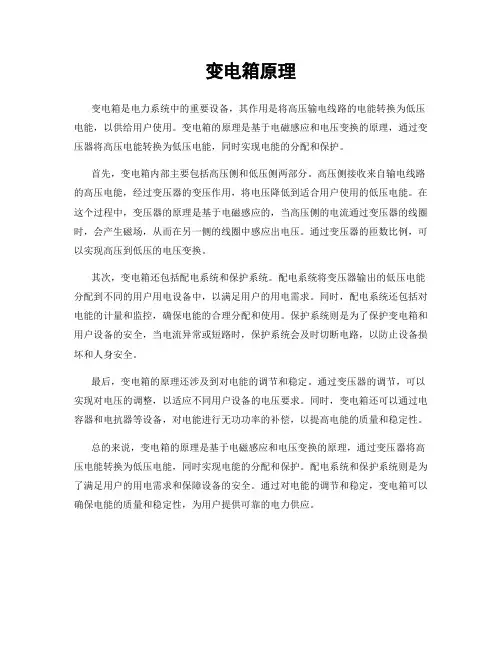

变电箱原理
变电箱是电力系统中的重要设备，其作用是将高压输电线路的电能转换为低压电能，以供给用户使用。

变电箱的原理是基于电磁感应和电压变换的原理，通过变压器将高压电能转换为低压电能，同时实现电能的分配和保护。

首先，变电箱内部主要包括高压侧和低压侧两部分。

高压侧接收来自输电线路的高压电能，经过变压器的变压作用，将电压降低到适合用户使用的低压电能。

在这个过程中，变压器的原理是基于电磁感应的，当高压侧的电流通过变压器的线圈时，会产生磁场，从而在另一侧的线圈中感应出电压。

通过变压器的匝数比例，可以实现高压到低压的电压变换。

其次，变电箱还包括配电系统和保护系统。

配电系统将变压器输出的低压电能分配到不同的用户用电设备中，以满足用户的用电需求。

同时，配电系统还包括对电能的计量和监控，确保电能的合理分配和使用。

保护系统则是为了保护变电箱和用户设备的安全，当电流异常或短路时，保护系统会及时切断电路，以防止设备损坏和人身安全。

最后，变电箱的原理还涉及到对电能的调节和稳定。

通过变压器的调节，可以实现对电压的调整，以适应不同用户设备的电压要求。

同时，变电箱还可以通过电容器和电抗器等设备，对电能进行无功功率的补偿，以提高电能的质量和稳定性。

总的来说，变电箱的原理是基于电磁感应和电压变换的原理，通过变压器将高压电能转换为低压电能，同时实现电能的分配和保护。

配电系统和保护系统则是为了满足用户的用电需求和保障设备的安全。

通过对电能的调节和稳定，变电箱可以确保电能的质量和稳定性，为用户提供可靠的电力供应。

双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动切换。

双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动投入到备用电源上，使设备仍能正常运行，在生活中最为常见的使用在电梯、监控设施、消防、照明等地方，下面就是小编对于双电源自动切换开关工作原理具体介绍。

双电源自动切换开关工作原理简单的来说就是一路常用一路备用电源之间的替换，当常用电突然发生故障或停电时，由一个或几个转换双电源自动切换开关和其它必需的电器组成，用于检测电源电路，并将一个电源自动转换到另一个电源，是一种性能完善、自动化程度高、安全可靠、使用范围广的双电源自动转换开关。

下面就是对于双电源自动切换开关工作原理的详解。

双电源自动切换开关-结构在了解双电源自动切换开关工作原理之前，我们先来认识一下双电源自动切换开关的结构组成部分，在市场上比较常见的双电源自动切换开关一般都是由：开关本体和控制器两者结合组成，开关本体有整体式和断路器之分，是双电源自动切换开关判断质量好坏的关键因数，控制器功能主要用于检测电源的工作状况，当被检测电源发生故障或突发事故时，控制器就会发出指令，开关本体则从一个电源快速的转换至另一电源。

双电源自动切换开关-工作原理双电源自动切换开关的工作原理是当常用电源因故停电或出现故障，在一段时间内无法恢复供电情况下，切除常用电各断路器拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

待自备电源机组运转正常时，顺序闭合发电机空气开关和自备电源控制柜内各断路器。

逐个闭合各备用电源断路器，向各负载送电。

电压并列与电压切换
电压并列
针对双母线或单母线分段接线两段母线上的电压互感器而言；
通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制；
在控制屏上配置专用的电压并列装置；
电压并列装置原理图如下所示：
电压切换
针对双母线上的一回出现而言；
通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压； 电压切换装置一般作为保护装置的附件存在，例如RCS941就附带了电压切换箱 电压切换的原理图如下所示：。

电力系统电压控制的基本原理
电力系统电压控制的基本原理主要包括以下几点：
自动调节励磁：通过改变发电机或其他电源的励磁电流，可以调整其端电压。

这是电力系统中最基本和最常用的电压调节手段之一。

调节变压器分接头：变压器的分接头切换可以改变变压器的变比，从而实现电压的调整。

这种方式在电力系统中也得到了广泛应用。

改变无功功率分布：在电力系统中，无功功率的分布对电压水平有着重要影响。

通过调整无功补偿设备的投入或切除，以及改变发电机的功率因数，可以改变无功功率的分布，从而达到调节电压的目的。

自动调节有载调压变压器的分接头：有载调压变压器可以在带负载的条件下切换分接头，从而实现电压的自动调节。

这种方式在电力系统中也得到了广泛应用。

自动调节并联补偿电容器和并联电抗器的投入量：并联补偿电容器和并联电抗器可以用来调节系统的无功功率，从而改变系统的电压水平。

通过自动调节这些设备的投入量，可以实现电压的自动调节。

综上所述，电力系统电压控制的基本原理主要是通过自动调节励磁、调节变压器分接头、改变无功功率分布、自动调节有载
调压变压器的分接头以及自动调节并联补偿电容器和并联电抗器的投入量等手段来实现的。

这些手段可以单独使用，也可以组合使用，以实现对电力系统电压的有效控制。

常规站电压切换、并列回路分析摘要：多段式母线上所连接的电气设备，其保护装置的电压取自母线PT，所接的母线电压通过电压切换回路随该间隔一次回路一起进行切换。

在某段母线PT单独停役时，设置母线电压并列回路，保证其PT二次电压小母线上电压不间断，该段母线所接的保护和计量元件可正常运行。

但在电压切换或并列操作过程中，由于各种原因可能发生PT反充电的情况，造成事故的发生。

本文以常规站220kV电压等级间隔为例，深入分析电压切换回路与电压并列回路，并探究PT反充电的原因，提出几点倒闸操作过程中防止PT反充电的措施。

关键词：电压切换回路、电压并列回路、PT反充电、倒闸操作1 引言“PT反充电”是指通过电压互感器二次侧向不带电的母线充电。

电压互感器类似一台小容量的变压器，变电站二次回路严禁将二次电压反送电至停止运行的电压互感器，一旦出现因为电压切换回路故障造成反送电，会直接影响检修人员的人身安全和设备安全，而且反送电瞬间的励磁涌流造成二次电压空开跳闸，造成保护及自动装置失去母线电压采集，引起保护误动或拒动。

掌握电压切换回路与电压并列回路的原理，有助于运维人员在倒闸操作过程中防止PT反充电事故的发生。

2 电压切换回路2.1电压切换继电器与电压切换回路220kV线路保护装置所需的电压，通过电压切换继电器及该间隔的隔离开关辅助节点进行切换，本节以双位置继电器为例进行介绍。

如图1所示，1YQJ4-1YQJ7、2YQJ4-2YQJ7为双位置继电器，刀闸辅助常开节点使其动作，常闭节点使其返回。

图1 电压切换回路原理图如果220kV线路母线侧两把刀闸均处于合闸位置，则1YQJ4-1YQJ7、2YQJ4-2YQJ7继电器均动作，其常开节点闭合，两段母线电压均进入线路保护装置，在线路保护装置的操作箱中两段母线电压实现二次并列。

此时监控后台220kV线路间隔会报出“切换继电器同时动作”信号，如图2所示，此信号是用于监视PT二次回路是否存在并列现象。

电压切换回路双位置继电器事故分析与防范措施作者：朱楠吴丁辉来源：《华中电力》2014年第02期摘要：2013年某电力公司220kV全站失压，针对这次保护误动事故，分析了电压切换回路中的信号回路所存在的事故隐患：当变电站双母线运行方式变更，若隔离开关辅助接点损坏并粘连，那么"切换继电器同时动作"信号就无法准确报警，给变电站二次系统稳定运行留下隐患。

本文实际结合新疆某750kV变电站，提出了电压切换回路的整改方法。

关键词：电压切换；PT并列；双位置继电器；防范措施；电压切换箱0 引言目前新疆运行的传统750kV变电站内220kV电压等级的一次设备主接线一般为双母双分段的接线形式，220kV线路保护装置所选取的工作电压则取自其所在母线的电压互感器。

而对于双母双分段系统而言，为了确保一次系统的电压与二次系统的保护电压能够保持一致，以免发生保护误动、拒动，因此，这就要求保护装置的二次电压能够通过独立的电压切换箱随主接线的变化一起自动进行电压切换。

电压切换回路的控制方式一般分为双位置切换与单位置切换，根据继电保护反措要求，新疆750kV变电站220kV线路保护装置内的电压切换箱应使用线路母线侧的隔离开关辅助接点来启动电压中间继电器，通过中间继电器的动作节点来实现两条母线的电压切换功能以及发出电压切换继电器同时动作和PT失压信号[1]。

而当两条母线为分裂运行方式，在变电站内进行220kV倒闸操作或发生故障时，隔离开关辅助接点有可能损坏并粘连，这将使电压切换继电器同时动作并造成电压互感器二次回路并列，有可能顶跳上级电压回路空气开关并烧毁继电器，使得保护装置失压甚至有可能扩大事故范围，造成不必要的损失。

因此，本文针对电压切换回路中的安全隐患进行了分析与研究，并提出了一种具体的防范措施，以保障新疆750kV变电站安全稳定运行。

1 装置原理及事故分析1.1电压切换回路工作原理目前新疆750kV变电站220kV电压切换箱所用的电压切换回路的控制方式为双刀闸位置切换方式，所谓双位置切换就是指电压中间继电器是由隔离开关的常开辅助接点来启动，由隔离开关的常闭辅助接点来复位继电器[2]。

配电箱自动手动转换开关原理配电箱是电力系统中的重要组成部分，它主要用于对电能进行分配和控制。

在配电箱中，自动手动转换开关是一种常见的设备，它可以实现自动和手动两种模式的切换，从而满足不同的使用需求。

本文将介绍配电箱自动手动转换开关的原理和工作方式。

一、自动手动转换开关的原理自动手动转换开关是一种电气控制设备，它的原理是通过控制电路的开关状态来实现自动和手动两种模式的切换。

在自动模式下，开关会自动控制电路的通断，从而实现自动化控制。

而在手动模式下，开关则由人工控制，可以手动打开或关闭电路。

自动手动转换开关通常由两个部分组成：控制电路和执行电路。

控制电路负责控制开关的状态，而执行电路则负责执行开关的指令。

在自动模式下，控制电路会根据预设的条件自动控制开关的状态，从而实现自动化控制。

而在手动模式下，控制电路则会接受人工控制信号，从而实现手动控制。

二、自动手动转换开关的工作方式自动手动转换开关的工作方式可以分为两种：自动模式和手动模式。

1.自动模式在自动模式下，自动手动转换开关会根据预设的条件自动控制电路的通断。

通常情况下，自动模式下的控制条件包括电流、电压、功率等参数。

当电路中的电流、电压或功率超过或低于预设值时，自动手动转换开关会自动控制电路的通断，从而实现自动化控制。

2.手动模式在手动模式下，自动手动转换开关则由人工控制。

通常情况下，手动模式下的控制信号包括按钮、开关等。

当人工按下按钮或打开开关时，自动手动转换开关会接受人工控制信号，从而实现手动控制。

三、自动手动转换开关的应用自动手动转换开关广泛应用于各种电力系统中，包括工业、商业、住宅等领域。

在工业领域中，自动手动转换开关通常用于控制机器设备的启停和运行。

在商业领域中，自动手动转换开关通常用于控制照明、空调等设备的启停和运行。

在住宅领域中，自动手动转换开关通常用于控制家庭电器的启停和运行。

自动手动转换开关是一种重要的电气控制设备，它可以实现自动和手动两种模式的切换，从而满足不同的使用需求。

电压并列与电压切换
电压并列：
针对双母线或单母线分段接线两段母线上的电压互感器而言；
通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制；
在控制屏上配置专用的电压并列装置；
电压并列装置原理图如下所示：
电压切换 ：
针对双母线上的一回出现而言；
通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压；
电压切换装置一般作为保护装置的附件存在，例如RCS941就附带了电压切换箱 电压切换的原理图如下所示：
