环网柜的设计标准有哪些
环网柜是一种用于配电和集中控制的设备，其设计标准是确保其性能、安全和使用寿命等方面达到最佳状态的准则。

下面是环网柜的设计标准的一些要点：
1. 相关标准和规范：环网柜的设计应符合相关的国家、行业和地区标准，例如GB、IEC、ANSI等标准。

2. 等级和类型：环网柜的设计应根据需要的电压等级和类型进行选择，例如低压环网柜、中压环网柜和高压环网柜。

3. 外观与尺寸：环网柜的外观应符合美观和统一性的要求，尺寸应适应安装和布线要求。

4. 材料和构造：环网柜的主要材料应具备良好的导电、绝缘、耐腐蚀和耐磨等性能，构造应牢固可靠，以确保环网柜的安全使用。

5. 绝缘和电气性能：环网柜的设计应符合绝缘效果、耐电压、故障短路等性能要求，以保证正常运行和使用的安全性。

6. 热特性：环网柜的热特性设计应考虑导热、散热和承受负荷等因素，以避免过热和损坏。

7. 进出线装置和连接件：环网柜的进出线装置和连接件的设计应符合相应电气设备的要求，确保电流的流畅和连接的可靠。

8. 配电元件：环网柜应包含必要的配电元件，例如断路器、开关、保护装置等，其选型和布置应满足电力系统的需求。

9. 防护和安全性：环网柜的设计应考虑防护和安全性要求，如防尘、防水、防爆、防火等措施。

10. 维护和检修：环网柜的设计应考虑维护和检修的便利性，例如可拆卸和可更换的组件、标识和指示装置等。

总之，环网柜的设计标准是一个全面的准则，用以确保环网柜在性能、安全和使用寿命等方面达到最佳状态，同时还需满足相关国家和行业的标准要求。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

1环网柜，构成环网供电结构所使用的开关柜，是从用途进行定义的。

2进线柜，指一段母线的供电来源开关柜，在中压环网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。

3出线柜，指一段母线为负荷供电的开关柜，在中压环网结构中，可使用负荷开关，如果是再往下级母线分配，熔断器+负荷开关组合电器，一般是用在小于1600kV A的变压器保护；断路器，多用于大容量的变压器保护或其他，比如电动机保护。

4计量柜，对供电的电量进行测量和记录的，简单说就是用来收钱的电度表，里面包括PT、CT和电度表。

什么叫环网柜?实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并没有什么环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低（呵呵，少数进口产品并不便宜），体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

为了提高供电可靠性，有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上），实现这些功能的配电柜就叫环网柜。

另外有进线、出线、联络柜等。

太多了！环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘。

一般由三个间隔组成。

即2个环缆进出间隔和一个变压器回路间隔。

高压环网柜安全操作规程模版第一章总则第一条为了保证高压环网柜的正常运行和人员的安全，规范操作行为，维护设备设施的完好，根据相关法规和标准，制定本安全操作规程。

第二条本规程适用于高压环网柜的操作、巡视、检修等作业人员。

第三条高压环网柜操作人员应具备相关的电力知识和安全操作技能，并经过相关培训合格。

第四条高压环网柜操作人员应遵守国家规定的有关安全操作规程和标准。

第五条高压环网柜的操作人员必须严格遵守本规程内容，禁止违反操作规程进行操作。

第六条高压环网柜的操作人员必须具备良好的安全意识和责任心，凡发现任何存在安全隐患的情况，应及时报告并采取相应措施。

第七条高压环网柜的操作人员不得擅自停电、拆卸、改装或更换设备。

第八条高压环网柜的操作人员应穿着符合劳动安全要求的专业防护设备，并按规定佩戴安全帽、防静电服、绝缘鞋等。

第九条高压环网柜的操作人员禁止使用未经检测合格的工具和设备。

第十条高压环网柜的操作人员必须按照操作规程进行操作，不得任意修改或忽视规程内容。

第十一条高压环网柜的操作人员必须认真履行值班制度，确保操作岗位的连续性和安全性。

第二章操作流程第一条高压环网柜的操作人员在操作前应仔细阅读设备的相关档案和技术资料，了解设备的性能和工作原理。

第二条操作前，操作人员应对设备进行带电检查，确保设备状态正常，无任何异常情况。

第三条操作人员在操作前应对设备周围的环境进行巡视，清除危险物品和障碍物。

第四条操作人员应使用指定的工具进行操作，不得随意更换或使用有缺陷的工具。

第五条操作人员在操作过程中应始终保持安全距离，禁止身体直接接触高压设备或裸露导线。

第六条操作人员在操作过程中应严格按照规定的步骤进行操作，不得跳过任何环节。

第七条在操作过程中，操作人员应时刻保持沉着冷静的状态，不得因急躁、紧张或疲劳而导致操作失误。

第八条操作人员在操作过程中发现任何异常情况或危险隐患时，应立即停止操作，并报告相关人员。

第九条操作人员在操作结束后，应及时清理工作现场，保持设备周围的整洁卫生。

高压环网柜安全操作规程1. 介绍高压环网柜是电力系统中的重要设备，主要用于配电系统中的环网供电。

为了确保高压环网柜的安全运行，我们必须熟悉高压环网柜的安全操作规程。

2. 入场检查在对高压环网柜进行操作之前，必须进行入场检查。

首先，检查高压环网柜的外观是否完好无损，是否存在明显的损坏或破损。

其次，检查高压环网柜的标志和警示标签是否清晰可见。

最后，检查高压环网柜的接地装置是否正常，确保接地电阻符合要求。

3. 禁止擅自操作禁止未经授权的人员擅自对高压环网柜进行操作。

只有经过专业培训并持有相应的操作证书的人员才能进行操作。

一旦发现违规操作的情况，应立即报告上级或相关部门。

4. 佩戴个人防护装备在进行高压环网柜操作之前，必须佩戴个人防护装备。

这包括绝缘手套、绝缘鞋、绝缘眼镜等。

个人防护装备必须符合相关安全标准，并经过定期检测和维护。

5. 断电操作在对高压环网柜进行操作之前，必须确保已经断开电源。

不得带电进行操作，以免发生电击事故。

在断电操作之前，还应确认附近没有人员进入操作区域，并确保操作区域通风良好。

6. 接地操作在进行接地操作之前，必须先确认高压环网柜已经断电，并使用合适的接地装置进行接地。

接地装置必须符合国家标准，并经过定期检测和维护。

在接地操作之前，还应先检查接地导线是否完好，并确保与地面的接触良好。

7. 操作步骤对高压环网柜进行操作时，必须按照规定的操作步骤进行。

首先，要做好安全分析和风险评估，并制定详细的操作方案。

其次，要按照正确的顺序进行操作，不得随意更改或省略任何步骤。

最后，在操作过程中要保持专注，并随时注意周围环境的变化。

8. 关注环境变化在对高压环网柜进行操作时，需要随时关注周围环境的变化。

这包括温度、湿度、气压等因素的变化。

如果发现异常情况，如温度过高或湿度过大，应立即采取相应的措施，以确保操作的安全进行。

9. 紧急救援在进行高压环网柜操作时，必须制定紧急救援计划，并确保救援人员清楚掌握相关程序。

环网柜基础知识（附技术规范书）10kV户外箱式环网柜，又称环网供电单元(简称环网柜)，每个环网柜由3至6路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。

开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的负荷开关或断路器，其额定电流为630A，短时耐受电流可达20kA/3S。

由于这种特殊的排列结构，环网柜具有如下特点：户外型、全绝缘、全密封结构，能适应任何恶劣环境。

体积小、重量轻、结构紧凑，占地小。

安装简单，操作方便，安全可靠、免维护。

具有电动和手动操作机构，配FTU后即可实现配电自动化。

由于它体积小、技术指标高，完全可以取代常规的开关站，从而减少占地面积和缩短出线电缆长度，降低整体造价和维护费用，因而广泛应用于工业园区、街道、居民区、繁华商业中心等。

环网柜发展历史及现状在这方面，德国制造厂家多，起步早，用量大。

德国Fritz Driescher 公司于1978年率先研发出SF6环网供电单元（Minex型），接着西门子公司开发出8DJ10型和8DH10型环网供电单元，F&G公司的GA和GE型环网单元及AEG公司的F1型环网供电单元等后期出现的厂家包括:ABB、施耐德、阿尔斯通（AREVA）、VEI、G&W以及欧马嘉宝和COPPER等等。

韩国系列厂家包括：LG、新星、晓星、真光、英泰克、EN等等。

国产厂家在环网柜生产方面虽然起步较晚，但是发展相当迅速，特别是单元式的环网柜，可以说是遍地开花。

国产厂家在共箱式的环网柜的开发生产方面，由于技术方面的限制，发展比较缓慢，不过经过几年的积累，目前也如雨后春笋般涌现。

这些代表性的厂家包括北京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。

环网柜的分类按照气箱结构划分共箱式单元式按照整体结构划分美式欧式按照主绝缘材料划分空气绝缘式SF6气体绝缘式固体绝缘式环网柜不同类别典型代表单元式典型代表ABB、施耐德、SEL进口美式环网柜典型代表美国COPPER公司美国G&W公司韩系环网柜【新星、真光、PNC、PNA、EN、英泰克】进口欧式环网柜典型代表ABB、施耐德、西门子欧玛嘉宝、F&G、徳理施尔、AREVA【ALSTOM】SEL、VEI、台湾美基【MASWELL】国产美式代表北京科锐【G&W技术】北京双杰【韩国技术】科力恒久【韩国技术】国产欧式代表北京安瑞吉【F&G技术】汕头德通【欧玛嘉宝技术】汕头正超【欧玛嘉宝技术】泰豪科技【欧玛嘉宝技术】汕头华尔斯【ABB技术】亚洲电力【ABB技术】进口欧式环网柜的基本情况ABB公司Safe系列环网柜西门子8DH/8DJ系列施耐德SM6/RM6系列阿海珐（AREVA）FBX/FBA系列欧玛嘉宝GA/GAE/CGM/CGC/CPG系列美式和欧式环网柜的对比分析关键结构对比分析欧式环网每个间隔有独立的电缆隔室美式环网柜整个高压出线部分完全暴露在外功能单元对比分析欧式环网柜有C/F/V/M/D等功能单元美式环网柜有C/V/D等功能单元可扩展性能对比分析欧式环网柜可扩展性能强美式环网柜扩展较为困难出线套管对比分析欧式环网柜出线套管一般采用欧式高压套管美式环网柜出线套管一般采用美式出线套管加工工艺对比分析欧式环网柜整体加工工艺较为精细，外观美观大方美式环网柜沿袭了美式产品的一贯粗犷特点，细节工艺相对较差环网柜的典型组合及应用纯负荷开关组合纯负荷开关组合典型应用负荷开关+熔断器的组合负荷开关+熔断器的组合典型应用负荷开关+断路器组合负荷开关+断路器组合典型应用典型环网“手拉手”接线形式10kV户外环网柜技术规范书目录1. 遵循的主要标准2. 主要技术条件3.供货数量4. 试验5. 厂商应提供的技术文件附录电气接线图1.遵循的主要标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

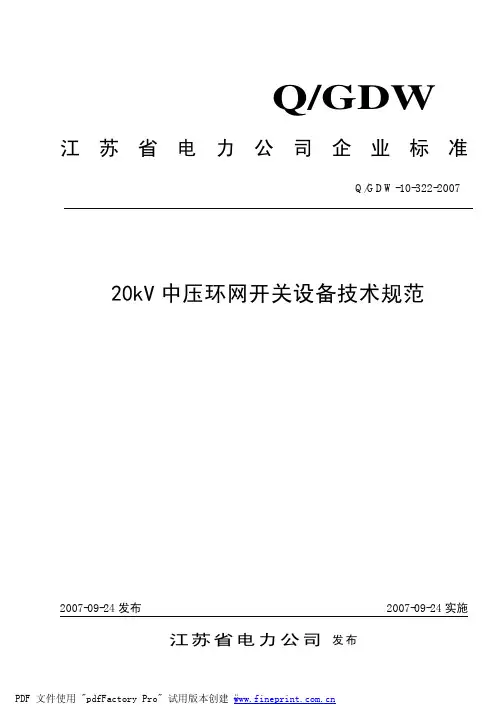

20kV中压环网开关设备技术规范江苏省电力公司发布Q/GDW-10-322-2007目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 使用环境条件 (1)4 技术参数及要求 (2)5 试验标准及要求 (5)IQ/GDW-10-322-2007II前言本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。

由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV配电设备技术规范》。

本标准是同时编制的15个20kV配电设备技术规范之一，这15个技术规范分别是：20kV电力电缆技术规范20kV架空绝缘电缆技术规范20kV中压环网开关设备技术规范20kV油浸配电变压器技术规范20kV干式变压器技术规范20kV电压互感器技术规范20kV电流互感器技术规范20kV复合外套交流无间隙氧化物避雷器技术规范20kV户外柱上六氟化硫负荷开关技术规范20kV户外柱上真空断路器技术规范20kV户外柱上隔离开关技术规范20kV柱上隔离负荷开关技术规范20kV户外跌落式熔断器技术规范20kV柱式绝缘子技术规范20kV电力电缆附件技术规范本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。

本标准主要起草人：陈辉、高山、陈少波Q/GDW-10-322-200720kV中压环网开关设备技术规范1 范围本技术规范规定了20kV中压环网开关设备的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司20kV系统所需的环网开关设备。

高压环网柜安全操作规程高压环网柜是供电系统中重要的电力设备之一，为了保障工作人员和设备的安全，制定了一系列的操作规程，以确保高压环网柜的正常使用和运行。

下面是高压环网柜的安全操作规程，总共2000字：第一章总则第一条高压环网柜操作规程是为了保障高压环网柜的正常使用和运行，保证人员和设备的安全，规范操作流程而制定的，适用于高压环网柜的管理部门、维护及操作人员。

第二条高压环网柜操作人员应严格遵守各项操作规程，正确操作设备，确保使用安全和电力设备的正常运行。

第三条高压环网柜操作人员必须具备相应的操作技能，了解设备的性能和使用方法，遵守相关安全操作规程。

第四条高压环网柜操作人员应参加相应的培训和教育，熟悉设备的操作方法和安全措施，并接受必要的考核和评估。

第二章高压环网柜的基本操作规程第五条在操作高压环网柜前，应先了解相关设备的使用要求和技术参数，并熟悉设备的结构和功能。

第六条操作人员在使用高压环网柜前，必须佩戴相应的安全防护用具，如绝缘手套、绝缘靴、眼镜等。

第七条操作人员应保持高度清醒和专注，严禁饮酒、吸烟等一切影响精神状态和判断能力的行为。

第八条操作人员在操作高压环网柜时，应确保周围环境的安全，防止人员和设备受到伤害。

第九条操作高压环网柜时，应确保设备处于停电状态，并采取相应的安全措施，如拉开停电开关、拔下插头等。

第十条操作人员在接触高压电器元件时，必须确认其是否处于停电状态，并采取绝缘措施，确保人员的安全。

第十一条操作人员在操作高压环网柜时，如果发现设备有异常情况，如异响、发热、漏电等，应立即停止操作，并及时上报相关部门进行处理。

第十二条操作人员在操作高压环网柜时，应按照操作步骤和流程进行，不得随意修改操作方法，确保设备的正常使用和运行。

第三章高压环网柜的维护与检修第十三条高压环网柜的维护和检修应由专业的维修人员进行，严禁非专业人员随意操作。

第十四条按照设备的使用要求和技术规范，定期对高压环网柜进行检查和维护，保持设备的良好状态。

行业资料：________ 高压环网柜安全操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页高压环网柜安全操作规程3.0内容3.1高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。

3.2操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。

3.3送电操作程序3.3.1在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。

3.3.2打开接地刀锁，取下禁止合闸警示牌。

3.3.3逆时针操作，拉开接地刀。

3.3.4检查接地指示在断开位置（浮空状态）。

3.3.5锁上接地刀锁。

3.3.6打开负荷刀锁。

3.3.7顺时针操作将开关合上。

3.3.8检查三个指示灯在亮的状态。

3.3.9锁上负荷刀锁。

3.4停电操作程序3.4.1在停运变压器前，应先断开变压器的输出总负荷开关。

3.4.2检查三个指示灯在亮的状态。

3.4.3打开负荷刀锁。

3.4.4用手按红色停止按钮OFF，听到开关动作声为止。

3.4.5检查三个指示灯应无闪烁呈白色。

3.4.6锁上负荷刀锁。

第 2 页共 8 页3.4.7打开接地刀锁。

3.4.8顺时针操作合上接地刀。

3.4.9检查接地指示在接地状态，挂上禁止合闸警示牌。

3.4.10锁上接地刀锁。

3.5注意事项：3.5.1日常停、供电操作仅限于对变压器供电的负荷柜。

高压环进、环出柜严禁操作。

3.5.2正常供电时负荷柜分闸时处于浮空位置，仅在对变压器进行保养时才合上接地刀（进行3.4.7~3.4.10操作）。

4.0引用文件和质量记录无高压用电设备安全要求(1)控制电源开关关闭后，外引线和插头处无高压余电。

(2)储存高压电能部件：高压电容、电池等，必需通过外接接触器隔离引出。

即关闭钥匙开关后无高压漏电可能。

(3)配备高可靠的短路过载保护电路。

杜绝高压电源短路。

(4)储存电能部件必需防水设计。

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今 (de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成(de)叫法,原指(de)是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜(de)代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护(de)变压器(de)规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1 700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关(de)转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、S F6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上(de)负荷切换到另一条线上）,实现这些功能(de)配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端(de)SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到(de)一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同(de)优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置(de)一种开关电器,使用SF6气体作为绝缘和灭弧介质(de)负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能(de)三工作位负荷开关,都有结构简单、价格便宜(de)特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流(de)范围以内)和正常工作电流(de)关合和开断,并且还要求承担"转移电流"(de)开断.而变压器高压侧(de)短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器(de)熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机(de)结合起来,就可满足配电系统各种正常和故障下运行操作保护(de)要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧(de)配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高(de)用户,进线必须采用双电源切换柜.七楼所说(de)“现在也有人将负荷开关及熔断器组合(de)高压开关柜叫环网柜,主要是容易和用断路器(de)开关柜区分开来”不太准确,环网柜也有装断路器(de)方案户外环网一般用于城市电网,采用共箱式(de)SF6环网柜,这种柜型最大(de)特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电(de)方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手(de)环网供电模式.为保证供电(de)可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本(de)环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今(de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户(de)需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de), 但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"(de)含义(de). 这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,"环网柜"就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.。

高压环网柜安全操作规程范文一、总则高压环网柜是城市电网及工矿企业电力配网系统中的重要设备之一，为确保人员和设备的安全运行，提高工作效率，特制定本安全操作规程。

二、操作前准备1. 确认操作人员具备相关的电力设备操作证书和专业技能，了解高压环网柜的结构、性能和操作原理，熟悉相关安全规定和操作流程。

2. 确认操作人员佩戴合格的个人防护用品，包括绝缘手套、耐酸碱眼镜、防护服及防炸帽等。

3. 确认高压环网柜周围无易燃易爆物品，确保操作环境干燥、通风良好。

三、操作步骤1. 开启柜门前，用万用表测量柜体及附件的接地电阻，并确认电阻值在规定范围内。

2. 打开柜门时，操作人员需保持身体平衡，用力稳定，避免突然打开柜门引起柜体摇晃。

3. 操作人员进入高压环网柜内工作时，需保持头部和身体直立，不得把头部伸出柜外或趴在柜体上工作。

4. 操作人员离开高压环网柜时，应保持柜门关闭，确保操作环境的安全。

四、操作注意事项1. 在操作高压环网柜时，应确保电源已切断，并使用合适的断电器具进行操作，提前通知其他相关人员，避免意外事故的发生。

2. 操作人员在操作过程中应保持集中注意力，严禁与其他人交谈、玩笑、吃东西等分散注意力的行为。

3. 在高压环网柜内进行检修和维护时，应先将母线和附件进行切割工作，并使用绝缘材料进行包覆，确保安全。

4. 若发现高压环网柜内存在油渍、水渍、灰尘等杂物，应及时清理，保持环境整洁。

5. 禁止在高压环网柜内进行任何形式的火源操作，如吸烟、明火作业等。

6. 禁止私自更换、调整高压环网柜内的配电设备，必须由专业人员操作，并按照规定的操作步骤进行。

7. 若出现高压环网柜内的故障、异响或异常情况时，应立即报告上级领导和维修人员进行处理。

8. 在操作高压环网柜时，应注意操作板上的操作标志，不得乱动开关，避免误操作引发安全事故。

五、应急措施1. 在高压环网柜发生火灾时，应立即切断电源，并使用灭火器或用湿布、湿毛巾等进行扑灭，同时通知消防部门。

环网柜技术规范及相关要求1、通用技术标准及规范IEC60298《1kV以上及52kV以下交流金属封闭开关设备和控制设备》GB/T311.1-1983 《高压输变电设备的绝缘配合》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术条件》GB1984-2003 《高压交流断路器》GB/T4109 《高压套管技术条件》GB/T4208-1993 《外壳防护等级》SD318- 89 《高压开关柜闭锁装置技术条件》GB1985-2004 《交流高压隔离开关和接地开关》GB763-90 《交流高压电气在长期工作时的发热》GB3906-2006 《3-35kV交流金属封闭开关设备》GB3804-2004 《3.6-40kV交流高压负荷开关》2、设备主要技术参数环网柜内SF6开关选用*、*等品牌，柜内SF6开关技术参数：主要技术参数：额定电压 12kV额定频率 50Hz额定电流 630A（可以安装125A的熔芯）额定雷电冲击耐受电压 75kV 相间对地85kV 断口间75kV真空灭弧室额定工频耐受电压 42kV 相间对地48kV 断口间额定短短时耐受电流 20kA额定动稳定电流 50kA机械寿命 5000次（负荷开关） 2000次（接地开关）3、主要结构特点3.1环网柜的性能要求环网柜的结构保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

要求免维护、防盗，满足全工况运行和凝露试验要求。

3.2环网柜具备防止误入带电隔室措施。

3.3环网柜外壳采用厚度不低于2mm冷轧钢板，经数控剪切/冲压/折弯成型，由螺栓及铆栓连接组装而成，部分焊接。

3.4环网柜柜体各部件有环氧树脂粉末喷涂，柜内元器件安装支架镀锌处理。

3.5主回路的一切组件均安装在金属外壳内，外壳的防护等级不低于IP3X。

3.6开关及其操动机构牢固的安装在支架上，支架不因操作力的影响而变形；操作时产生的振动不影响柜上的仪表、继电器等设备的正常工作。
