母差保护知识

一、备自投1.有自跳自投装置的变电站失压后自跳、自投装置未动作,应将其退出恢复送电;2.备自投装置允许动作的次数是一次;二、瓦斯变压器瓦斯保护动作,断路器跳闸,气体继电器内的气体呈灰白色或蓝色,油温增高,说明变压器发生了线圈匣间短路故障;三、差动1.光纤通道既可以用于纵联方向保护,也可用于分相电流差动保护;2.变压器差动保护可利用短路电流和励磁涌流的差别,采用鉴别间断角原理构成;3.差动保护判据中的差电流计算公式为：所有电流和的绝对值;4.差动保护判据中的制动电流计算公式为：所有电流的绝对值之和;5.变压器的纵联差动保护应符合的规定有应能躲过励磁涌流;应能躲过外部短路产生的不平衡电流;使用变压器套管电流互感器时差动保护范围应包括变压器套管的引线;四、充电保护1.母线充电保护是利用母联断路器给另一母线充电的保护;2.变电站没有单独设置的母联开关过流保护,且两套母线保护中均有充电过流保护时,使用时宜只投第一套母线保护中的充电过流保护;五、非全相高压线路在发生非全相运行时,应闭锁距离I段保护,高频保护不闭锁;六、复压母线停电或PT停电二次因故不能并列时,应停用主变压器失压侧的复合电压闭锁过流保护的复合电压压板;七、高频保护1、高频保护的线路两侧必须同时投、停;2、高频保护分为闭锁式和允许式;闭锁式：正常运行时收到对侧信号,一直给出闭锁信号,故障时,收不到对侧信号,闭锁信号消失,保护动作;即通道中断时,保护肯定会动作允许式：正常运行时收不到对侧信号,故障时,若收到对侧信号区内故障,发出允许动作信号,保护动作跳闸；若收不到对侧信号区外故障,保护不动作;即,通道中断时,保护收不到信号,不会动作;3、发现保护装置如高频保护交换信号不符合规定及二次回路存在缺陷或异常情况,应作记录,通知本单位继电保护人员及时处理;如发现保护装置有明显异常,可能引起误动作时,现场值班运行人员应作出正确判断,向有关调度汇报,并申请退出;4、高频保护失去电压或装置总闭锁信号发出后,应停用;5、阻波器;耦合电容器;结合滤波器出现故障时需退出相应通道的高频保护,远跳装置,防止保护误动;八、电流保护1.电压速断保护必须加装电流闭锁元件才能使用;2.过流保护的动作电流是按躲过最大负荷电流整定的,在有些情况下不能满足灵敏度的要求;因此为了提高过流保护在发生短路故障时的灵敏度和改善躲过最大负荷电流的条件,所以在过流保护中加装低电压闭锁;3.单电源线路速断保护范围是20%-50%4.三绕组变压器三侧都装过流保护的作用是：能有选择地切除故障,无需将变压器停运;各侧的过流保护可以作为本侧母线、线路的后备保护;主电源侧的过流保护可以作为其他两侧和变压器的后备保护；当变压器任意一侧的母线发生短路故障时过流保护动作,因三侧都装过流保护,能使其有选择性地切除故障;5.500kV主变压器低压侧三相过流保护作为低压线圈后备保护;作为低压母线主保护;6.同一线路不同地点短路时,由于短路电流不同,保护具有不同的工作时限,在线路靠近电源端短路电流较大,动作时间较短这是反时限特性的电流保护7.母联过流保护充变压器时增加延时的目的是躲过变压器励磁涌流;九、距离保护1、分段式：I段保护80%—85%,是I段中保护范围最稳定的动作时限为0s,II段保护本线路全长和下一线路的30%-40%,动作时限为0.5s;III段保护本线路和下一线路全长并延伸到再下一线路;2、距离保护阻抗继电器釆用0°接线;3、接地距离保护可以反映单相接地短路、两相接地短路、三相短路故障;能够保护各种接地故障;可以允许很大的接地过渡电阻;保护动作速度快,动作特性好;4、系统振荡时,三段式距离保护会误动;寻找直流接地或距离保护出现异常情况时,严禁在未解除保护前用拉合直流保险来消除异常;5、当电压回路切换时发生不正常现象,应将有关距离保护停用并立即着手处理;当电压消失后,应先将距离保护压板退出;6、距离保护感受距离与动作时限的关系是距离越近,动作时限越短;7、当停用保护装置所使用的电压互感器时,需进行二次电压倒换,运行值班人员、运维人员应先采取必要措施不使电压回路中断将距离保护退出,才可操作;十、零序1.在接地故障线路上,零序功率方向与正序功率反向2.大电流接地系统零序电流的分布,主要取决于送电线路零序阻抗;中性点接地变压器的零序阻抗;3.零序电流保护的特点有反应单相接地故障;零序电流可以来自中性点电流互感器;零序电流可以来自三相电流互感器;4.高压输电线路零序方向保护设计安装时需注意线路发生接地时零序电流是从接地点流向中性点、线路零序方向保护的零序电流和零序电压的极性应相反接线;5.下面这句话错误：对于部分分级绝缘变压器间隙零序电流电压保护暂时无法实现两段实现整定,且中压或低压侧无小电源接入的,要求对相关回路进行改造,完善此功能;十一、母差保护1.母差保护动作停讯的作用就是保证母线故障发生在电流互感器和断路器之间时,对侧断路器快速切除故障;2.不允许在母线差动保护电流互感器的两侧挂地线,是因为将使母差保护励磁阻抗大大降低,可能对母线差动保护的正确动作产生不利影响;母线故障时,将降低母线差动保护的灵敏度;母线外故障时,将增加母线差动保护二次不平衡电流,甚至误动;3.比率差动构成的母线差动保护中,若大差电流不返回,其中有一个小差动电流动作不返回,母联电流越限,则可能的情况是母联断路器失灵;短路故障在死区范围内;4.bP-2b母线保护装置对双母线各元件的极性定义为：母线上除母联外各元件的极性必须一致,母联极性同II母线上元件的极性;5.哪些原因将会闭锁母差保护Ta断线;十二、失灵保护1.220kV主变断路器的失灵保护,其起动条件是主变电气量保护动作,相电流元件动作,开关位置不对应2.断路器失灵保护,是近后备保护中防止断路器拒动的一项有效措施,只有当远后备保护不能满足灵敏度要求时,才考虑装设断路器失灵保护;3.断路器失灵保护的动作时间应大于故障线路断路器的跳闸时间及保护装置返回时间之和再加裕度时间;4.失灵保护动作条件是对应断路器保护动作出口,且断路器任一相存在故障电流;十三、智能1.双重化配置的保护及过程层设备,第一套接入过程层A网,第二套接入过程层B网;为防止相互干扰,两网之间应完全独立;2.智能化变电站辅助控制风机智能控制子系统由控制器、漏电保护器、交流接触器、用户面板构成;3.交换机光交换机：它的作用是把各种过程层设备联系在一起;合并器,保护装置,智能设备等,都是通过光缆光纤连接在“光交换机”上,这些设备通过交换机,共享该线路的信息;4.智能化站线路都有一个合并器,它的作用是采集该条线路的等信息,提供给电流电压,保护装置和测控装置;十四、综合&基础1、下列保护会受PT断线影响的是纵联方向保护;纵联距离保护,方向零流保护;影响带方向类的,距离类的保护,高频,减负荷等2、电容器的欠压保护主要作用是防止线路跳开引起电容器组失去电源后,由线路重合闸动作使电容器组承受合闸过电压而损坏;母线失电时此保护将动作跳电容开关;3、当系统运行方式变小时,电流和电压的保护范围是电流保护范围变小,电压保护范围变大4、连接电流回路的导线截面,应适合所测电流数值;连接电压回路的导线截面不得小于1.5平方毫米;5、三相负载对称是指电阻相等,电抗相等,性质相同;6、微机保护定检周期和时间原则规定如下：新安装的保护1年内进行一次全部检验,以后每6年进行一次全部检验,每1-2年进行一次部分检验;7、微机继电保护装置在运行中需要改变已固定好的成套定值时, 不必退出微机继电保护装置;8、在保证有一套主保护运行的情况下,天气好时允许其他保护装置轮流停用但停用时间不得超过1h9、断路器三相位置不一致保护应采用断路器本体三相位置不一致保护;10、母联分段兼旁路断路器作母联分段断路器运行时,投入其他保护跳母联分段的压板,停用带路运行的保护;11、抑制潜供电流的方法有快速接地开关和高抗中性点加装小电抗;12、短路电流的冲击值主要用来检验电气设备的动稳定;13、对双重化保护的电流回路、电压、直流回路、双套跳圈的控制回路等,两套系统不应合用一根多芯电缆;14、微机保护装置中启动元件的作用是启动保护故障处理程序;开放出口继电器电源;。

母差保护体系知识介绍与其他主设备保护相比，母线保护的要求更为苛刻。

当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，甚至导致电力系统瓦解。

如果母线保护拒动，也会造成大面积的停电。

因此，设置动作可靠、性能良好的母线保护，使之能迅速有选择地切除故障是非常必要的。

常见的母线故障有：绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。

在大型发电厂及变电站的母线保护装置中，通常配置有母线差动保护、母联充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。

其中，最为主要的是母差保护。

本期我们一起了解一下母线差动保护的相关内容。

1、母差保护的原理和线路差动保护相同，母线差动保护的基本原理也是基于基尔霍夫定律：在母线正常运行及外部故障时，各线路流入母线的电流和流出母线的电流相等，各线路的电流向量和等于零；当母线上发生故障时，各线路电流均流向故障点，其向量和（差动电流）不再等于零，满足一定条件后，出口跳开相应开关。

母线差动保护，由ABC三相分相差动元件构成。

每相差动元件由小差差动元件及大差差动元件构成。

大差元件用于判断是否为母线故障，小差元件用于选择出故障具体在哪一条母线。

为了提高保护的可靠性，在保护中还设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。

2、差动保护的动作方程首先规定CT的正极性端在母线侧，一次电流参考方向由线路流向母线为正方向。

差动电流：指所有母线上连接元件的电流和的绝对值；制动电流：指所有母线上链接元件的电流的绝对值之和。

以如图的双母接线方式的大差为例。

差动电流和制动电流为：差动继电器的动作特性一般如下图所示。

蓝色区域为非动作区，红色区域为动作区。

这种动作特性称作比率制动特性。

动作逻辑的数学表达式也在图中给出。

此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置。

除此之外，还有一种复式比率制动特性，动作特性如下图所示。

继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。

）。

4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化,便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

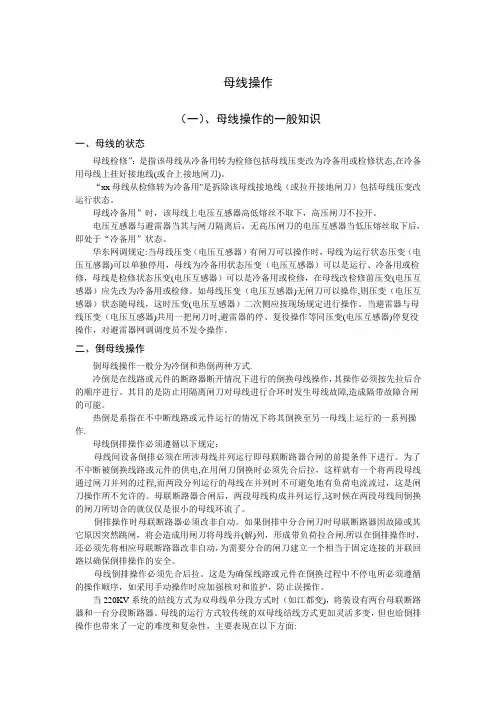

母线操作（一）、母线操作的一般知识一、母线的状态母线检修”：是指该母线从冷备用转为检修包括母线压变改为冷备用或检修状态,在冷备用母线上挂好接地线(或合上接地闸刀)。

“xx母线从检修转为冷备用"是拆除该母线接地线（或拉开接地闸刀）包括母线压变改运行状态。

母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。

电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态。

华东网调规定:当母线压变（电压互感器）有闸刀可以操作时，母线为运行状态压变（电压互感器)可以单独停用，母线为冷备用状态压变（电压互感器）可以是运行、冷备用或检修，母线是检修状态压变(电压互感器）可以是冷备用或检修，在母线改检修前压变(电压互感器）应先改为冷备用或检修。

如母线压变（电压互感器)无闸刀可以操作,则压变（电压互感器）状态随母线，这时压变(电压互感器）二次侧应按现场规定进行操作。

当避雷器与母线压变（电压互感器)共用一把闸刀时,避雷器的停、复役操作等同压变(电压互感器)停复役操作，对避雷器网调调度员不发令操作。

二、倒母线操作倒母线操作一般分为冷倒和热倒两种方式.冷倒是在线路或元件的断路器断开情况下进行的倒换母线操作，其操作必须按先拉后合的顺序进行。

其目的是防止用隔离闸刀对母线进行合环时发生母线故障,造成隔带故障合闸的可能。

热倒是系指在不中断线路或元件运行的情况下将其倒换至另一母线上运行的一系列操作.母线倒排操作必须遵循以下规定：母线间设备倒排必须在所涉母线并列运行即母联断路器合闸的前提条件下进行。

为了不中断被倒换线路或元件的供电,在用闸刀倒换时必须先合后拉，这样就有一个将两段母线通过闸刀并列的过程,而两段分列运行的母线在并列时不可避免地有负荷电流流过，这是闸刀操作所不允许的。

母联断路器合闸后，两段母线构成并列运行,这时候在两段母线间倒换的闸刀所切合的就仅仅是很小的母线环流了。

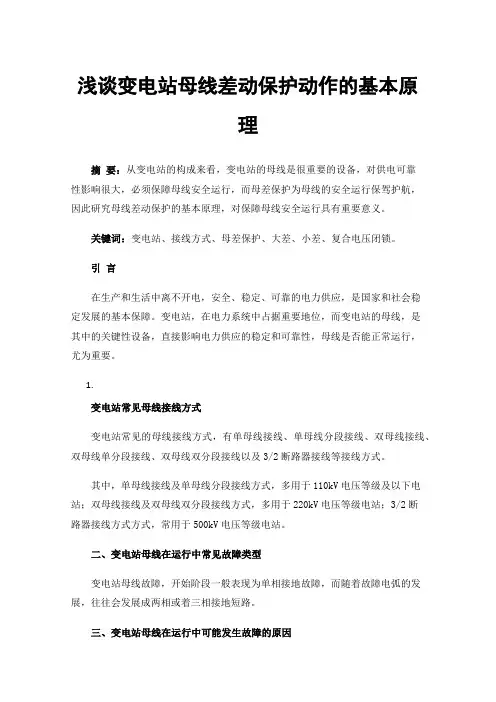

浅谈变电站母线差动保护动作的基本原理摘要：从变电站的构成来看，变电站的母线是很重要的设备，对供电可靠性影响很大，必须保障母线安全运行，而母差保护为母线的安全运行保驾护航，因此研究母线差动保护的基本原理，对保障母线安全运行具有重要意义。

关键词：变电站、接线方式、母差保护、大差、小差、复合电压闭锁。

引言在生产和生活中离不开电，安全、稳定、可靠的电力供应，是国家和社会稳定发展的基本保障。

变电站，在电力系统中占据重要地位，而变电站的母线，是其中的关键性设备，直接影响电力供应的稳定和可靠性，母线是否能正常运行，尤为重要。

1.变电站常见母线接线方式变电站常见的母线接线方式，有单母线接线、单母线分段接线、双母线接线、双母线单分段接线、双母线双分段接线以及3/2断路器接线等接线方式。

其中，单母线接线及单母线分段接线方式，多用于110kV电压等级及以下电站；双母线接线及双母线双分段接线方式，多用于220kV电压等级电站；3/2断路器接线方式方式，常用于500kV电压等级电站。

二、变电站母线在运行中常见故障类型变电站母线故障，开始阶段一般表现为单相接地故障，而随着故障电弧的发展，往往会发展成两相或着三相接地短路。

三、变电站母线在运行中可能发生故障的原因当变电站母线与开关之间的电流互感器故障、母线绝缘子积污产生闪络或开关绝缘子积污产生闪络导致的绝缘降低、母线电压互感器故障、误操作引起的带负荷拉合隔离开关而产生的电弧短路、开关或刀闸支持绝缘子断裂损坏、因大风使漂浮物挂接到母线上、因施工不当等致使的吊车、工作车与母线安全距离不足，均可使母线故障。

1.变电站母线故障的危害在变电站中，母线故障发生的概率比输电线路要少很多，但是一旦发生母线故障，就会造成严重的后果。

母线故障时，母线保护动作跳开该母线上的所有开关，进一步扩大停电范围，造成大量减负荷或大面积停电；当枢纽变电站母线故障时，将破坏电力系统的安全稳定性，增加电网运行的风险。

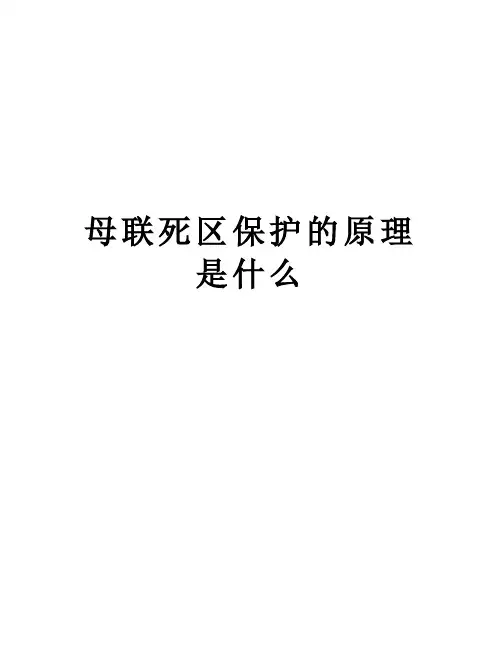

母联死区保护的原理
是什么
__________________________________________________
母联死区保护的原理是什么？
我是这样理解的：如图中当母联与CT之间出现故障，母线保护的大差出现差流，跳开母联断路器，故障点对于II母属于区外故障，II母小差不会动作；而故障点对于I母则属于区内故障，虽然母联断路器已经跳开，但母联CT仍然可以感受到故障电流，即I母小差会动作跳I母线上所有间隔断路器，且大差差流也仍然存在；实际上故障点并没有被真正切除掉，这就是母联死区故障。

为了避免这种问题的发生，母差保护专门设置了母联死区保护逻辑，即当：大差以及I母小差动作跳I母线后，大差及I母小差均不返回，则死区保护逻辑启动直接跳II母线所有断路器。

反过来，当大差以及II母小差动作跳II母线后，大差及II母小差均不返回，则死区保护逻辑启动直接跳I母
线所有断路器。

__________________________________________________。

继电保护母差保护范围全文共四篇示例，供读者参考第一篇示例：继电保护作为电力系统中非常重要的一环，具有重要的作用，它主要是通过识别电力系统中出现的故障和异常状态，并及时采取措施来保护电力系统的正常运行。

在继电保护系统中，母差保护也是其中的一种，其主要作用是检测电力系统中各个部分之间的电流差异，以判断是否存在故障并采取相应的保护措施。

母差保护范围指的是母差保护所保护的区域范围，即保护范围。

母差保护的作用是在系统发生故障时，能够快速准确地定位到故障点，从而对相关设备进行保护，防止故障扩大影响整个系统的运行。

母差保护的范围一般会根据电力系统的具体情况和要求来确定，下面我们来详细介绍一下母差保护范围的相关内容。

母差保护的范围通常包括电力系统中的母线、主变压器和重要的连接线路。

这些部分都是电力系统中非常关键的设备，一旦出现故障可能会对整个系统造成严重影响，因此需要在这些部分设置母差保护，以确保系统的安全稳定运行。

在这些部分设置母差保护的原因主要是因为这些部分的电流变化比较明显，且故障可能性较大，因此需要及时监测并采取保护措施。

母差保护的范围还会根据电力系统的具体结构和接线方式来确定。

在传统的电力系统中，一般会将整个系统划分为几个不同的区域，每个区域都会有相应的母线和主变压器，因此在每个区域都需要设置相应的母差保护来监测该区域内的电流差异情况。

当某个区域出现故障时，母差保护就能够及时响应并对该区域内的设备进行保护，以避免故障蔓延影响其他区域。

随着电力系统的发展和进步，现代电力系统通常都会采用数字化的母差保护装置来进行母差保护，这种装置具有更高的精度和灵活性，能够更好地适应电力系统的要求。

数字化的母差保护装置还可以实现远程监控和控制，能够对系统进行更加全面和精细的管理和保护，确保系统的安全稳定运行。

母差保护的范围是非常重要的，它直接关系到电力系统的安全稳定运行。

在设置母差保护的范围时，需要考虑系统的整体结构和接线方式，并根据实际情况确定保护范围。

差动保护知识点总结差动保护是电力系统中一种常见的电气保护装置，主要用于检测和保护电力系统中的发电机、变压器、母线等设备。

差动保护的作用是在设备内部发生故障时，能够迅速检测到故障并及时切断故障电路，保护设备和系统的安全运行。

在电力系统中，差动保护是非常重要的一部分，掌握差动保护的知识对于电力系统的稳定运行和设备的安全保护至关重要。

一、差动保护原理差动保护的基本原理是通过比较设备两端的电流，对两端电流的差值进行检测，当这个差值超出一定范围时，即视为设备内部发生故障，需要切断电路。

在差动保护中，通常使用比率系数和阈值等参数来确定差值的范围，并设置报警和动作信号。

差动保护主要有线性差动保护和非线性差动保护两种形式。

线性差动保护是指在一定电流范围内，设备两端电流之差与设备载流量成正比。

而非线性差动保护则指设备两端电流之差与设备在额定载流以下时成正比，在超过额定载流时成指数关系。

这两种差动保护的选择取决于具体的设备类型和应用场合。

二、差动保护的应用差动保护主要应用于发电机、变压器、母线等设备的保护。

发电机的差动保护是断路器和继电保护装置之间的一个重要环节，用于检测发电机线圈内部的短路、接地故障等情况。

变压器的差动保护则是用于检测变压器绕组内部的故障，如短路、接地等。

母线的差动保护主要是用于保护母线两端设备的并联运行，确保母线两侧设备的平衡运行。

此外，差动保护还可以应用于电力系统中的其他设备保护，如电网端口、电容器等。

差动保护在发电厂、变电站、工矿企业等电力系统中都有广泛的应用。

三、差动保护的特点1. 灵敏性高：差动保护能够灵敏地检测设备内部的故障，迅速切断电路，保护设备和系统的安全运行。

2. 可靠性好：差动保护的设计和运行经验丰富，经过长期的实践检验，具有较高的可靠性。

3. 抗干扰能力强：差动保护能够在电力系统复杂的工况下，依然能够正常工作，具有很强的抗干扰能力。

4. 适应性强：差动保护在不同类型的设备上都能够灵活应用，适应性较强。

母线保护知识点总结一、母线保护的重要性母线是电力系统中承担着输送电能和分配电能的重要部件。

母线保护的主要目的是防止母线发生短路故障并保护母线周围的电气设备。

一旦发生母线故障，将会对整个电力系统产生严重的影响，甚至导致电力系统的大面积停电事故。

因此，母线保护对于保障电力系统的安全稳定运行具有重要意义。

二、母线保护的基本原理1.母线保护的基本原理母线保护的基本原理是通过测量母线上的电流和电压信息，判断母线是否发生故障，一旦发现故障，立即采取相应的保护措施，以保护母线和周围的电气设备。

2.母线保护的主要功能（1）过载保护：当母线通常操作时，母线保护应能够检测并保护母线不受过载电流的影响。

（2）短路保护：当母线发生短路故障时，母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。

（3）接地保护：母线接地故障会导致系统的零序电流增大，母线保护应能够检测并保护母线不受接地故障的影响。

三、母线保护的类型1.电流保护电流保护是通过测量母线的电流信息，判断母线是否发生故障，从而实现对母线的保护。

根据不同的测量原理和保护功能，电流保护可以分为电流差动保护、电流比率保护、电流限制保护等。

2.电压保护电压保护是通过测量母线的电压信息，结合母线的接线方式，判断母线是否发生故障，从而实现对母线的保护。

电压保护主要包括欠压保护和过压保护。

3.频率保护频率保护是通过测量母线的频率信息，判断母线是否发生故障，从而实现对母线的保护。

频率保护主要包括频率减小保护和频率增大保护。

四、母线保护的特点1.快速性：母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。

2.稳定性：母线保护在正常运行条件下应能对母线的过载和接地故障进行稳定准确的保护。

3.可靠性：母线保护的装置和元件应具有较高的可靠性，以保证母线保护系统能够在故障发生时正常可靠地工作。

五、母线保护的技术实现1.电流差动保护技术电流差动保护是母线保护的一种重要技术手段，通过对母线两侧电流进行差动比较，判断母线是否发生故障，并实现对母线的保护。

220kV母差设置复合电压闭锁的目的仅仅是为了防止误碰吗？母差加电压闭锁是我们国家的一种惯例（国外的一些产品没有这种标配），目的还是提高保护的可靠性。

比如母差各回路TA特性不一致造成负荷增大时差动不平衡电流增加，TA断线，区外故障个别TA饱和等，都会对母差的可靠性造成影响。

所以，采用复压闭锁，提高可靠性，而且还可以提高差动的灵敏性（尽管实际应用中一般不会轻易降低动作值，但这种作用还是有的）高保护整体可靠性，当母差运行时，如果失灵误开入，因为复合电压闭锁，保护不会出口；有效防止TA断线、区外故障等引起的差流不平衡情况下误动。

如果在500kV及以上电压等级的母差当中，就取消复合电压闭锁这个条件。

正确，除此之外，还和接线方式有关，对于220kV双母线或单母线来讲，由于间隔都是单开关供电，所以才这样做。

而对于500kV 二分之三接线，由于对于每一个间隔而言，都相当于有两个开关供电，母线即便跳了，也不会影响供电，所以就不设复压闭锁了。

.为什么在220kV母差屏增加主变失灵解闭锁压板？（220kV 站）因为变压器低压侧故障，越级到220kV侧，变压器调高压侧的出口可以去启动失灵，但是失灵的电压闭锁定值对于变压器低压侧故障的灵敏度不够，需要增加变压器保护动作去开放失灵的电压闭锁，这个接点就用跳高压侧的一个接点就可以。

主变匝间故障或者低侧故障反映到高侧电压变化上是比较小的，而目前母差保护都带电压判据闭锁差动，如此主变保护灵敏度下降，因此引入主变失灵解闭锁的概念。

主变故障时，由于变压器内部故障时，可能存在入低压侧故障主变高压侧电压下降很少，同时开关失灵的情况，需要解除失灵电压闭锁，一般用主变保护电气量动作跳高压侧的保护出口解除电压闭锁当在主变低压侧发生故障，主变高侧开关失灵，则该高侧开关失灵回路会启动母差保护，而此时因主变高阻抗的原因，主变220kV侧电压可能会降不到母差失灵电压闭锁值。

所以此时应由主变保护低侧复合电压动作接点引出至母差保护RCS-915南瑞继保公司的装置，专用主变失灵解除母差电压闭锁开入端子。
