Silvaco TCAD交互式工具的界面及基本操作

9SilvacoTCAD器件仿真模块及器件仿真流程Silvaco TCAD是一种广泛使用的集成电路（IC）设计和仿真工具，用于开发和研究半导体器件。

它提供了一套完整的器件仿真模块，可以帮助工程师设计、优化和验证各种半导体器件的性能。

本文将介绍几个常用的Silvaco TCAD器件仿真模块，并提供一个简要的器件仿真流程。

1. ATHENA模块：ATHENA是Silvaco TCAD的物理模型模拟引擎，用于模拟器件的结构和物理特性。

它可以通过解决泊松方程、电流连续性方程和能带方程等来计算电子和空穴的分布、电场和电势等物理量。

ATHENA支持多种材料模型和边界条件，可以准确地模拟各种器件结构。

2. ATLAS模块：ATLAS是Silvaco TCAD的设备模拟引擎，用于模拟半导体器件的电学和光学特性。

它可以模拟器件的电流-电压特性、载流子分布、能量带结构和光电特性等。

ATLAS支持各种器件类型，如二极管、MOSFET、BJT和太阳能电池等。

3. UTILITY模块：UTILITY是Silvaco TCAD的实用工具模块，用于处理和分析仿真结果。

它提供了各种数据可视化、数据处理和数据导出功能，帮助工程师分析和优化器件性能。

UTILITY还可以用于参数提取和模型校准，以改进模拟的准确性。

接下来是一个简要的Silvaco TCAD器件仿真流程：2. 设置模拟参数：在进行仿真之前，需要设置模拟所需的参数，如材料参数、边界条件、物理模型和仿真选项等。

可以使用Silvaco TCAD的参数设置工具来设置这些参数。

3. 运行ATHENA模拟：使用ATHENA模块进行结构模拟，通过求解泊松方程和连续性方程，计算出电子和空穴的分布、电场和电势等物理量。

可以使用Silvaco TCAD的命令行界面或图形用户界面来运行ATHENA模拟。

4. 运行ATLAS模拟：使用ATLAS模块进行设备模拟，模拟器件的电学和光学特性。

ATLAS模块可以计算器件的电流-电压特性、载流子分布、能量带结构和光电特性等。

SilvacoTCAD半导体仿真工具培训教程_资料手册Silvaco TCAD 半导体仿真工具培训教程_资料手册Silvaco TCAD 2014.00 Win32 1DVD半导体仿真工具Synopsys.Tcad.Sentaurus.vH-2013.03.Linux64 3CDSilvaco的TCAD 建模服务提供解决方案给那些有特别半导体器件建模需求而内部又没有时间和资源运行TCAD软件的客户。

使用TCAD 建模服务，可运用Silvaco在半导体物理和TCAD软件操作方面的专长，提供完全、快速和精确的即可使用的解决方案。

Silvaco AMS v2010.00 Win32 1CDSilvaco AMS 2008.09 Linux32 64Silvaco AMS 2008.09 Solaris 1CDSilvaco AMS 2008.09 Manual 1CDSilvaco Iccad 2008.09 1CDSilvaco Iccad 2008.09 Linux32 64Silvaco Iccad 2008.09 Solaris 1CDSilvaco Iccad 2008.09 Manual 1CDSilvaco Logic 2008.09 1CDSilvaco Logic 2008.09 Linux32 64Silvaco Logic 2008.09 Solaris 1CDSilvaco Logic 2008.09 Manual 1CD Silvaco TCAD 2012.00 Win32_64 1DVD Silvaco TCAD 2010.00 Linux 1CD Silvaco TCAD 2012 Linux64 1DVD Silvaco TCAD 2008.09 Solaris 1CD Silvaco TCAD 2008.09 Manual 1CD Silvaco Catalyst 2008.09 Linux32 64 Silvaco Catalyst 2008.09 Solaris 1CD Silvaco Char 2008.09 Linux32 64 Silvaco Char 2008.09 Solaris 1CD Silvaco Firebird 2008.09 Linux32 64 Silvaco Firebird 2008.09 Solaris 1CD Silvaco Mode 2008.09 Linux32 64 Silvaco Mode 2008.09 Solaris 1CD Silvaco Parasitic 2008.09 Linux32 64Silvaco Parasitic 2008.09 Solaris 1CDSilvaco UT 2007.04 Linux32 64Silvaco UT 2007.04 Solaris 1CDSilvaco VWF 2007.04 Linux32 64Silvaco VWF 2007.04 Solaris 1CDParallel SmartSpice 1.9.3.E 1CD■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□+ 诚信合作，保证质量长期有效:+ 电话TEL：189******** 客服 QQ：1140988741■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□Pinnacle产品:FracproPT.2007.v10.4.52 1CD（石油工业界的先进压裂软件工具，它提供支撑剂和酸液压裂处理的设计、模拟、分析、执行和优化功能。

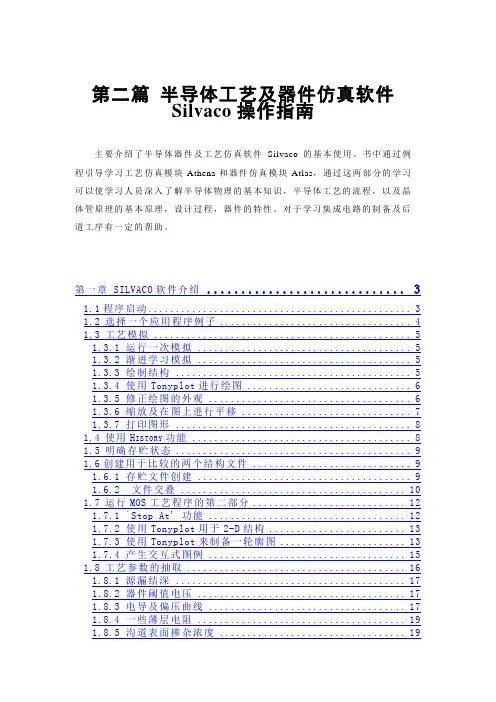

第二篇半导体工艺及器件仿真软件Silvaco操作指南主要介绍了半导体器件及工艺仿真软件Silvaco的基本使用。

书中通过例程引导学习工艺仿真模块Athena和器件仿真模块Atlas，通过这两部分的学习可以使学习人员深入了解半导体物理的基本知识，半导体工艺的流程，以及晶体管原理的基本原理，设计过程，器件的特性。

对于学习集成电路的制备及后道工序有一定的帮助。

第一章 SILVACO软件介绍 (3)1.1程序启动 (3)1.2选择一个应用程序例子 (4)1.3工艺模拟 (5)1.3.1 运行一次模拟 (5)1.3.2 渐进学习模拟 (5)1.3.3 绘制结构 (5)1.3.4 使用Tonyplot进行绘图 (6)1.3.5 修正绘图的外观 (6)1.3.6 缩放及在图上进行平移 (7)1.3.7 打印图形 (8)1.4使用H ISTORY功能 (8)1.5明确存贮状态 (9)1.6创建用于比较的两个结构文件 (9)1.6.1 存贮文件创建 (9)1.6.2 文件交叠 (10)1.7运行MOS工艺程序的第二部分 (12)1.7.1 `Stop At' 功能 (12)1.7.2 使用Tonyplot用于2-D结构 (13)1.7.3 使用Tonyplot来制备一轮廓图 (13)1.7.4 产生交互式图例 (15)1.8工艺参数的抽取 (16)1.8.1 源漏结深 (17)1.8.2 器件阈值电压 (17)1.8.3 电导及偏压曲线 (17)1.8.4 一些薄层电阻 (19)1.8.5 沟道表面掺杂浓度 (19)1.9器件模拟 (20)1.9.1 器件模拟界面工艺 (20)1.9.2 建立器件模拟 (20)1.9.3 执行器件模拟 (21)1.9.4 抽取器件参数 (21)第二章电阻仿真及阻值抽取 (22)第三章扩散二极管仿真 (32)2.1硼扩散 (32)2.2进行MESH的实验 (37)2.3绘制杂质掺杂轮廓曲线 (38)2.4查看抽取结果 (39)第四章 NMOS电学特性仿真 (41)3.1NMOS例子加载 (41)3.2T ONYPLOT操作 (42)3.3查看电学仿真结果 (46)第五章工艺流程的横断面观察 (49)4.1初始化衬底 (49)4.2氧化层屏蔽 (49)4.3NWELL注入 (50)4.4PWELL注入 (50)4.5场氧化层生长 (51)4.6 阱推进51第一章 Silvaco软件介绍本章将介绍下面两个VWF（虚拟wafer制备）交互工具的基本使用：•Deckbuild：VWF运行时控制应用程序。

§4 工艺及器件仿真工具SILVACO-TCAD 本章将向读者简介如何使用SILVACO 公司TCAD 工具ATHENA 来进展工艺仿真以及ATLAS 来进展器件仿真。

假定读者已经生疏了硅器件及电路制造工艺以及MOSFET 和BJT 根本概念。

4.1使用ATHENANMOS 工艺仿真4.1.1概述本节简介用ATHENA 创立一种典型MOSFET 输入文献所需根本操作。

涉及：a.创立一种好仿真网格b.演示淀积操作c.演示几何刻蚀操作d.氧化、集中、退火以及离子注入e.构造操作f.保存和加载构造信息4.1.2创立一种初始构造1定义初始直角网格a.输入UNIX 命令：deckbuild-an&，以便在deckbuild 交互模式下调用ATHENA。

在短暂延迟后，deckbuild 主窗口将会消灭。

如图4.1 所示，点击File 名目下Empty Document，清空DECKBUILD 文本窗口；图 4.1 清空文本窗口b.在如图4.2 所示文本窗口中键入语句go Athena ；图 4.2 以“go athena”开头接下来要明确网格。

网格中结点数对仿真精准度和所需时间有着直接影响。

仿真构造中存在离子注入或者形成PN 结区域应当划分更加细致网格。

c.为了定义网格，选取Mesh Define 菜单项，如图4.3 所示。

下面将以在0.6μm×0.8μm 方形区域内创立非均匀网格为例简介网格定义方法。

图 4.3 调用 ATHENA 网格定义菜单2 在0.6μm×0.8μm方形区域内创立非均匀网格a.在网格定义菜单中，Direction〔方向〕栏缺省为X；点击Location〔位置〕栏并输入值0；点击Spacing〔间隔〕栏并输入值0.1；b.在Comment〔注释〕栏，键入“Non-Uniform Grid(0.6um x 0.8um)”,如图4.4 所示；c.点击insert 键，参数将会出当前滚动条菜单中；图4.4定义网格参数图 4.5 点击Insert 键后d.连续插入X 方向网格线，将其次和第三条X 方向网格线分别设为0.2 和0.6，间距均为0.01。

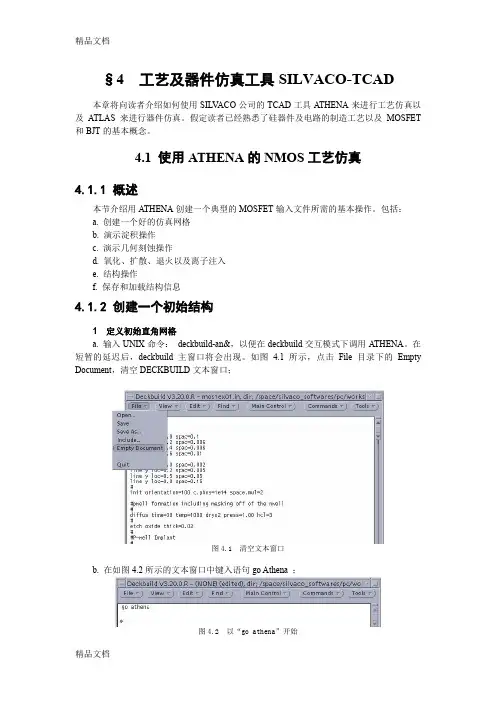

§4 工艺及器件仿真工具SILVACO-TCAD本章将向读者介绍如何使用SILV ACO公司的TCAD工具ATHENA来进行工艺仿真以及A TLAS来进行器件仿真。

假定读者已经熟悉了硅器件及电路的制造工艺以及MOSFET 和BJT的基本概念。

4.1 使用ATHENA的NMOS工艺仿真4.1.1 概述本节介绍用A THENA创建一个典型的MOSFET输入文件所需的基本操作。

包括：a. 创建一个好的仿真网格b. 演示淀积操作c. 演示几何刻蚀操作d. 氧化、扩散、退火以及离子注入e. 结构操作f. 保存和加载结构信息4.1.2 创建一个初始结构1定义初始直角网格a. 输入UNIX命令：deckbuild-an&，以便在deckbuild交互模式下调用A THENA。

在短暂的延迟后，deckbuild主窗口将会出现。

如图 4.1所示，点击File目录下的Empty Document，清空DECKBUILD文本窗口；图4.1 清空文本窗口b. 在如图4.2所示的文本窗口中键入语句go Athena ；图4.2 以“go athena”开始接下来要明确网格。

网格中的结点数对仿真的精确度和所需时间有着直接的影响。

仿真结构中存在离子注入或者形成PN结的区域应该划分更加细致的网格。

c. 为了定义网格，选择Mesh Define菜单项，如图4.3所示。

下面将以在0.6μm×0.8μm 的方形区域内创建非均匀网格为例介绍网格定义的方法。

图4.3 调用ATHENA网格定义菜单2 在0.6μm×0.8μm的方形区域内创建非均匀网格a. 在网格定义菜单中，Direction（方向）栏缺省为X；点击Location（位置）栏并输入值0；点击Spacing（间隔）栏并输入值0.1；b. 在Comment（注释）栏，键入“Non-Uniform Grid(0.6um x 0.8um)”,如图4.4所示；c. 点击insert键，参数将会出现在滚动条菜单中；图4.4 定义网格参数图 4.5 点击Insert键后d. 继续插入X方向的网格线，将第二和第三条X方向的网格线分别设为0.2和0.6，间距均为0.01。

silvaco TCAD 仿真速成手册排行榜收藏打印发给朋友举报发布者：kongfuzi热度4票浏览33次时间：2010年2月26日09:01 silvaco TCAD 仿真速成手册第1章: 简介该指南手册针对首次应用SILVACO TCAD软件的新用户。

它旨在帮助新用户在几分钟时间内快速并成功安装和运行该软件。

该指南也演示如何快速有效查看手册，查找仿真器中使用的所有参数的解释和定义。

它也参照相应章节，来理解等式以及其使用的根本规则。

关于进一步的阅读和参考，用户可参照SILVACO网站的技术支持部分，那里有丰富的技术材料和发表文献。

第2章: 快速入门2.1: DeckBuild运行时间环境窗口"DeckBuild"是富含多样特征的运行时间环境，它是快速熟悉SILVACO的TCAD软件的关键。

Deckbuild 主要特征包括：自动创建输入文件、编辑现有输入文件，创建DOE，强大的参数提取程序和使得输入文件中的参数变量化。

更重要的是，DeckBuild包含好几百个范例，涵盖多种电学、光学、磁力工艺类型，便于首次使用该工具的用户。

使用入门用户可打开一个控制窗口，创建一个目录，用于保存该指南范例将创建的临时文件。

例如，要创建或重新部署一个名为"tutorial," 的目录，在控制窗口键入：mkdir tutorial cd tutorial然后键入下列命令开启deckbuild运行环境：deckbuild屏幕上将出现类似于图2.1的DeckBuild运行时间环境。

GUI界面包括两部分：上部窗口显示当前输入文件，而下部显示运行输入文件时创建的输出。

图2.1 DeckBuild 运行时间界面GUI2.2: 载入和运行范例输入文件可以由用户创建或者从范例库中加载。

为了熟悉软件语法，最好载入第一个实例中范例。

要从deckbuild运行时间环境的GUI载入范例，可点击：Main Control... Examples(范例)...屏幕将弹出一个窗口显示一列47个类别的范例。

4.2 使用ATLAS的NMOS器件仿真4.2.1 ATLAS概述A TLAS是一个基于物理规律的二维器件仿真工具，用于模拟特定半导体结构的电学特性，并模拟器件工作时相关的内部物理机理。

ATLAS可以单独使用，也可以在SILVACO’s VIRTUAL WAFER FAB仿真平台中作为核心工具使用。

通过预测工艺参数对电路特性的影响，器件仿真的结果可以与工艺仿真和SPICE 模型提取相符。

1 A TLAS输入与输出大多数ATLAS仿真使用两种输入文件：一个包含ATLAS执行指令的文本文件和一个定义了待仿真结构的结构文件。

ATLAS会产生三种输出文件：运行输出文件(run-t i m e output)记录了仿真的实时运行过程，包括错误信息和警告信息；记录文件(log files)存储了所有通过器件分析得到的端电压和电流；结果文件(s o l ut i on fil es)存储了器件在某单一偏置点下有关变量解的二维或三维数据。

2 A TLAS命令的顺序在ATLAS中，每个输入文件必须包含按正确顺序排列的五组语句。

这些组的顺序如图4.52所示。

如果不按照此顺序，往往会出现错误信息并使程序终止，造成程序非正常运行。

图4.52 ATLAS命令组以及各组的主要语句3 开始运行A TLAS要在DECKBUILD下开始运行A TLAS，需要在UNIX系统命令提示出现时输入：deckbuild -as&命令行选项-as指示DECKBUILD将A TLAS作为默认仿真工具开始运行。

在短暂延时之后，DECKBUILD将会出现，如图4.53所示。

从DECKBUILD输出窗口可以看出，命令提示已经从A THENA变为了A TLAS。

图4.53 ATLAS的DECKBUILD窗口4 在A TLAS中定义结构在ATLAS中，一个器件结构可以用三种不同的方式进行定义：1.从文件中读入一个已经存在的结构。

这个结构可能是由其他程序创建的，比如ATHENA或DEVEDIT；2.输入结构可以通过DECKBUILD自动表面特性从ATHENA或DEVEDIT转化而来；3.一个结构可以使用ATLAS命令语言进行构建。

4.1.7栅氧厚度的最优化下面介绍如何使用DECKBUILD中的最优化函数来对栅极氧化厚度进行最优化。

假定所测量的栅氧厚度为100Å，栅极氧化过程中的扩散温度和偏压均需要进行调整。

为了对参数进行最优化，DECKBUILD最优化函数应按如下方法使用：a.依次点击Main control和Optimizer…选项；调用出如图4.15所示的最优化工具。

第一个最优化视窗显示了Setup模式下控制参数的表格。

我们只改变最大误差参数以便能精确地调整栅极氧化厚度为100Å；b.将Maximum Error在criteria一栏中的值从5改为1；c.接下来，我们通过Mode键将Setup模式改为Parameter模式,并定义需要优化参数（图4.16）。

图4.15 DECKBUILD最优化的Setup模式图4.16 Parameter模式需要优化的参数是栅极氧化过程中的温度和偏压。

为了在最优化工具中对其进行最优化，如图4.17所示，在DECKBUILD窗口中选中栅极氧化这一步骤；图4.17 选择栅极氧化步骤d.然后，在Optimizer中，依次点击Edit和Add菜单项。

一个名为Deckbuild：Parameter Define的窗口将会弹出，如图4.18所示，列出了所有可能作为参数的项；图4.18 定义需要优化的参数e.选中temp=<variable>和press=<variable>这两项。

然后，点击Apply。

添加的最优化参数将如图4.19所示一样列出；图4.19 增加的最优化参数f.接下来，通过Mode键将Parameter模式改为Targets模式,并定义优化目标；g.Optimizer利用DECKBUILD中Extract语句的值来定义优化目标。

因此，返回DECKBUILD的文本窗口并选中Extract栅极氧化厚度语句，如图4.20所示；图4.20 选中优化目标h.然后，在Optimizer中，依次点击Edit和Add项。
