室外篮球场照明灯光设计方案
- 格式:wps
- 大小:1003.00 KB
- 文档页数:6
户外篮球场照明灯设计方案
球场灯方案一
本方案是由4套2*250w(400w)球场灯组成
球场灯灯杆高度:6-8米
灯杆壁厚:2.3-3.5mm
可选:锥杆或直杆
灯具:采用250w-400w 高亮度球场灯专用金卤泛光灯
适用:一般性球场,学校,小区,公园等一般性比赛场地,对照度要求不是很高的篮球场。

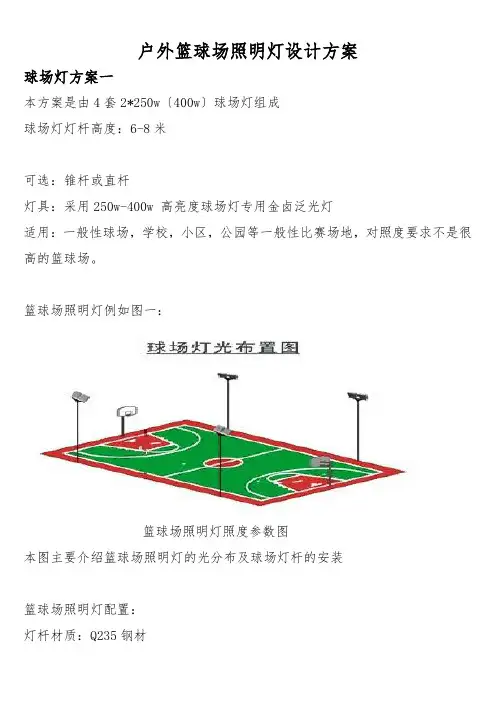

篮球场照明灯示例图一:
篮球场照明灯照度参数图
本图主要介绍篮球场照明灯的光分布及球场灯杆的安装
篮球场照明灯配置:
灯杆材质:Q235钢材
灯杆高度:6米
灯具功率:2*250w
灯杆壁厚:3mm
灯具防护等级:IP65
一套灯具包含:地脚笼、六米灯杆、2*250w金卤泛光灯
灯具示例图:
本方案灯具采用金属卤化物泛光灯
灯具性能说明:
灯壳为铝材压铸成型,
透光件为钢化玻璃,
防护灯具为IP65(全方位喷水而不进水)
金卤灯的光效及穿透力强,照射距离远,配光均匀,是篮球场照明的最佳选择。功率:250w/400w
光源:金卤灯
电器品牌:上海亚明
球场灯方案二
本方案由六套2*250w(400w)球场灯组成
灯杆高度:6-10米
灯杆壁厚:2.5-3.5mm
可选:锥杆或直杆
灯具:采用250w-400w 高亮度球场灯专用金卤泛光灯
适用:标准型比赛球场,收费性球场,专业性比赛球场等。特点对照度要求较高,平均照度在500LX以上。
篮球场照明灯示例图二:
球场灯方案三:
本方案是由8套1*400w球场灯组成
球场灯灯杆高度:6-8米
灯杆壁厚:2.3-3.5mm
可选:锥杆或直杆
灯具:采用400w 高亮度球场灯专用金卤泛光灯
适用:本方案适用与专业性较强的篮球场照明,对照度要求较高,场地灯光分布较均匀。符合正规比赛的要求,场地平均照度在550LX以上。
示例图三:
实景图片:
球场灯具图片:
灯具说明:外壳采用优质铝材压铸成型
透光件为钢化玻璃
适用光源:400W或1000W金属卤化物灯
紧扣件为不锈钢
防护等级:IP65
该方案亦可适用:网球场、户外羽毛球场、门球场等篮球场照明灯具工程案例实景:
相连篮球场可以用这种类型的四头球场灯,可降低成本。
安装施工注意事项:
球场灯基础的尺寸为:200 X 200 X 650mm
1、挖基础坑时需要挖:500 X 500mm(宽)X 800mm(深)左右大小的
坑
2、灌水泥时要把带螺杆部分露出来50mm,并且把有螺纹部分用胶布包起
来,避免螺纹沾到水泥
3、安装好后需要做相关的线路的检测。
