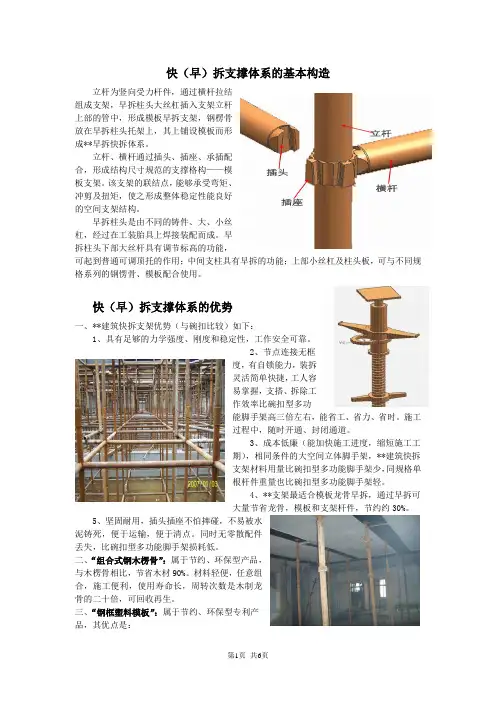

快（早）拆支撑体系的基本构造立杆为竖向受力杆件，通过横杆拉结组成支架，早拆柱头大丝杠插入支架立杆上部的管中，形成模板早拆支架，钢楞骨放在早拆柱头托架上，其上铺设模板而形成**早拆快拆体系。
立杆、横杆通过插头、插座、承插配合，形成结构尺寸规范的支撑格构——模板支架。
该支架的联结点，能够承受弯矩、冲剪及扭矩，使之形成整体稳定性能良好的空间支架结构。
早拆柱头是由不同的铸件、大、小丝杠，经过在工装胎具上焊接装配而成。
早拆柱头下部大丝杆具有调节标高的功能，可起到普通可调顶托的作用；中间支柱具有早拆的功能；上部小丝杠及柱头板，可与不同规格系列的钢愣骨、模板配合使用。
快（早）拆支撑体系的优势一、**建筑快拆支架优势（与碗扣比较）如下：1、具有足够的力学强度、刚度和稳定性，工作安全可靠。
2、节点连接无框度，有自锁能力，装拆灵活简单快捷，工人容易掌握，支搭、拆除工作效率比碗扣型多功能脚手架高三倍左右，能省工、省力、省时。
施工过程中，随时开通、封闭通道。
3、成本低廉（能加快施工进度，缩短施工工期），相同条件的大空间立体脚手架，**建筑快拆支架材料用量比碗扣型多功能脚手架少，同规格单根杆件重量也比碗扣型多功能脚手架轻。
4、**支架最适合模板龙骨早拆，通过早拆可大量节省龙骨，模板和支架杆件，节约约30%。
5、坚固耐用，插头插座不怕摔碰，不易被水泥铸死，便于运输，便于清点。
同时无零散配件丢失，比碗扣型多功能脚手架损耗低。
二、“组合式钢木楞骨”：属于节约、环保型产品，与木楞骨相比，节省木材90%。
材料轻便，任意组合，施工便利，使用寿命长，周转次数是木制龙骨的二十倍，可回收再生。
三、“钢框塑料模板”：属于节约、环保型专利产品，其优点是：1、应用广泛，应用在民用建筑、工业厂房、立交桥、水利、码头施工时的水泥浇铸工程中；2、重量轻、幅面大、减少接缝数量，提高支模工作效率、不翘曲、不变形、不开裂，耐水、力学性能好，周转次数高，使用寿命长，是旧式钢模板的3倍，竹胶板的10倍；3、牢固、强度大、脱模容易，耐腐蚀，支撑用量少，节约了大量的维修费用；4、水泥浇铸质量好、光滑，不需抹灰，达到国际清水混凝土标准，节约费用和时间。
建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0.5m模数设置；横杆长度宜按0.3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
