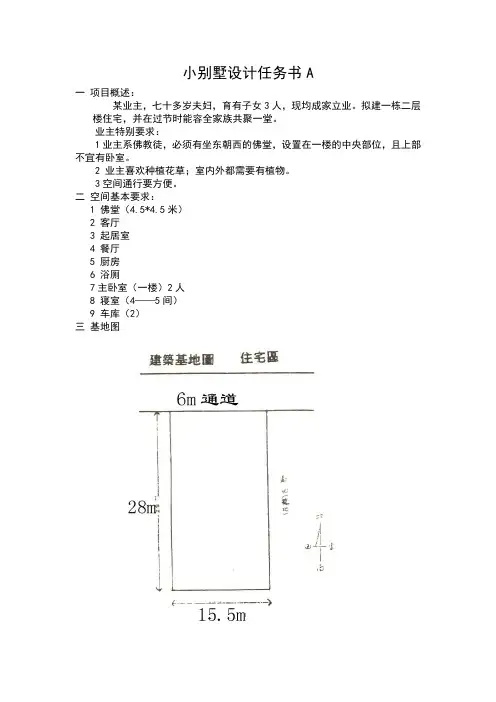

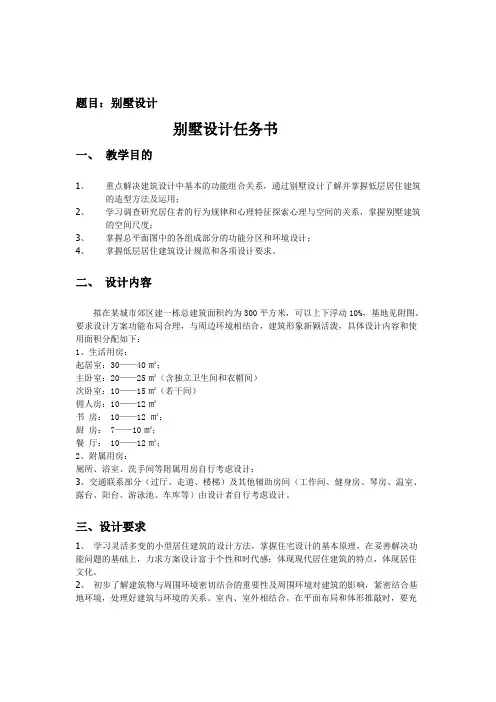

别墅建筑设计任务书
题目内容
（一）基地状况
基地位于南方城市某风景别墅区内，42×42㎡、30×60㎡、25×70㎡方形或矩形用地。建筑控制线由用地红线向内退入3m。
要求用地一边为4m宽组团道路，别墅入口方向与组团道路位置一致。其他地形地貌、周围环境状况自定。
该城市夏季主导风向为东南。
（二）建筑组成与设计要求
1、建筑与环境组成：
生活起居1～2个
餐厅1个
厨房1个
车库1个
卫生间3～4个（主卧室卫生间、次卧室卫生间、公用卫生间、工人卫生间等）
卧室4～5个（主卧室、次卧室、客房、老人房、工人房等）
其他用房（如健身房、阳光室、娱乐室、棋牌室、书房、茶室、储藏室、洗衣房等）户内楼梯
门廊、门厅、过道
服务阳台、生活阳台
花园（含露台、小径、绿地、水体、花架、儿童游戏场地等游憩与景观设施）
（以上各用房面积与总建筑面积均由设计者自定，各组成空间数量可在此基础上酌情增减）
2、建筑层数：2～3层
3、要求：
（1）满足环境的设计条件。建筑室内外环境要素有机结合（如建筑布局要结合入口方向、花园位置）
（2）把握功能的合理布局。建筑与环境功能分区合理，使用方便
（3）创造愉悦的空间与造型
（4）符合技术的基本要求
（三）图纸内容
1．建筑与环境设计构思说明
2．建筑总平面图（含室外环境设计）1∶300
3．建筑各层平面图（含室内家具布置）1∶100
4．建筑立面效果图2个1∶100
5．剖面图2个（含室内立面设计）1∶100
6．建筑与室外环境透视图1个（钢笔淡彩）
（四）主要参考资料：
1．宋泽方、周逸湖，花园别墅与独院住宅，中国建筑工业出版社
2．天津大学邹颖卞洪滨编著，别墅建筑设计，中国建筑工业出版社
3．重庆建筑大学朱昌廉主编，住宅建筑设计原理，中国建筑工业出版社
4．鲁一平朱向军周刃荒编，建筑设计，中国建筑工业出版社
5．中华人民共和国国家标准住宅设计规范（2003年版）
6．其他别墅与小住宅图集
7．室内设计资料集
设计前期——建筑先例分析
一、教学目的：
1、强化学生对建筑图纸的认知；
2、对各种建筑流派、建筑大师有初步的了解；
3、初步体会设计者的设计理念与设计作品之间内在联系；
4、初步体会建筑的两大重要概念――功能与形式的相互关系，初步认识建筑与环境（自然环境和人文环境）的关系，欣赏优秀建筑的空间体系、结构体系、细部处理，为进入下一步学习打下基础；
5、进一步强化徒手线条的熟练绘制；
6、学习如何通过各种途径获取和利用所需的建筑资料；
二、作业要求：
1、可选取指定的经典国内外建筑名作；
2、主要作品的选择要求有详尽的资料，如相关的背景资料；建筑各层平面图、立面图、
剖面图、文字说明、室内外透视图或照片等；平面图应有房间名称标注或能够清楚
辨别其功能，以便于读懂每份建筑名作；
3、参考所获得的建筑名作资料，徒手绘制符合中国建筑制图规范的建筑图，并简要分
析作品的特点；具体要求详见建筑名作分析要求；
三、建筑名作分析要求：
1、步骤：
①收集建筑师的背景资料，充分了解设计者的设计思想；收集总平面、平面、立面、剖面、外观造型等相关图片资料，理解、认清原始资料中的建筑要素、空间和家具的比例尺度、所有制图上线条和符号所表达的意思；
②绘制总平面图、各层平面图，两个以上立面图、一个剖面图及必要的文字标注；
③绘制分析图（结构体系、空间、环境、流线、功能、形态、节能等），可辅以轴测图、若干室内外透视表现图及说明文字。具体分析方法可参照《世界建筑大师名作图析》、分析实例及各次讲座要点。
2、成果要求：
①比例：不限。
②表现形式：A4不透明纸，可使用徒手墨线（或油漆笔等）线条，可以墨线淡彩表现。
④其他：图面整洁，构图讲究，线条流畅，制图准确规范，文字精练。平面图标注主要尺寸或比例，剖面图标注各层层高或比例。每套图纸均应注明作业名称、指导教师、制作人专业班级姓名。所有文字均为仿宋字、标题字或美术字。
四、上交成果要求：
A3建筑名作赏析图纸至少两张（个人完成）（徒手钢笔画）
五、参考资料：
1、建筑师及作品介绍类图书：如勒·柯布西埃全集、理查德·迈耶的作品与思想、赖特、安藤忠雄等
2、相关杂志：《世界建筑》、《建筑学报》、《建筑师》、《新建筑》、《A＋U》等
3、相关网站：
华南农业大学图书馆\中国期刊网
筑龙网
自由建筑报道
中国建筑在线
世纪建筑世界
建筑网络世界
中国建筑与室内设计师网
建筑之美
建筑论坛
4、同济大学罗小未主编，《外国近现代建筑史》，中国建筑工业出版社
5、清华大学田学哲主编，《建筑初步》，中国建筑工业出版社
6、全国著名高校建筑系学生优秀作品选（一年级），中国建筑工业出版社
7、[美]罗杰·H·克拉克，迈克尔·波斯汤纪敏译，《世界建筑大师名作图析》，中国建筑工业出版社
8、李振宇等编著，《经典别墅空间建构》，中国建筑工业出版社
9、潘宜等编著，《居住建筑》，武汉工业大学出版社
10、天津大学邹颖卞洪滨编著，《别墅建筑设计》，中国建筑工业出版社
11、《建筑设计资料集》第一集
12、《理查德·迈耶的作品与思想》
13、[日]原口秀昭，《世界20世纪经典住宅设计——空间构成的比较分析》，中国建筑工业出版社, 1997.8
14、范凯熹，《建筑与环境模型设计制作》，广东科技出版社
15、[美]M.萨利赫.乌丁, 《美国建筑画–复合式建筑画技法》,中国建筑工业出版社, 1998.6
16、吴焕加，《20世纪西方建筑名作》，河南科学技术出版社
17、关于安腾忠雄：《世界建筑》9801/9802，《建筑师》44/64/73
《日本当代百名建筑师作品选》，（日）布野修司，中国建筑工业出版
《日本现代建筑》，吴耀东，中国建筑工业出版
18、《建筑大师经典作品解读平面·立面·剖面》，大连理工大学出版社
19、王小红编著，大师作品分析----解读建筑(第二版)，中国建筑工业出版社
十二、建议选取的建筑名作清单：
⑴弗兰克·劳埃德·赖特，罗比住宅（草原式住宅城市化），美国，1908。（3组人选）
《经典别墅空间建构》P10～11，《世界建筑大师名作图析》P184～185，《外国近现代建筑史》P45～46
⑵弗兰克·劳埃德·赖特，宾尼法尼亚州流水别墅（有机建筑），美国，1936。（3组人选）《居住建筑》P13～16，《世界建筑大师名作图析》P186～187，《外国近现代建筑史》P87～88，《经典别墅空间建构》P12～13，《建筑初步》P46
⑶阿尔托，卡雷住宅（人情化与地方性的倾向），芬兰，1956～1959。（2人组选）
《经典别墅空间建构》P30～31，《外国近现代建筑史》P286～287
⑷阿尔法.阿尔托：玛利亚别墅（人情化与地方性的倾向）
《外国近现代建筑史》
⑸理查德·迈耶，史密斯住宅（白色派），美国，1967。（3人组选）
《理查德·迈耶的作品与思想》P40～45，《世界建筑大师名作图析》P110～111，《外国近现代建筑史》P391～392，《经典别墅空间建构》P40～41
(6)理查德·迈耶，格罗塔住宅（又名新泽西州乡村住宅，白色派），美国，1984～1989。（3人组选）
《居住建筑》P37～40，《经典别墅空间建构》P44～45，《别墅建筑设计》P84～85彩图36～
37
⑺理查德·迈耶，南加利福尼亚海滩别墅（白色派），美国，1999～2001。（3人组选）《理查德·迈耶的作品与思想》P183～188
⑻格雷夫斯，汉斯曼住宅（白色派），美国，1967。（3人组选）
《经典别墅空间建构》P60～61，《外国近现代建筑史》P390～391
⑼西萨·佩里，马里兰州私人住宅（古典风格），美国，1985～1989。（3人组选）
《居住建筑》P41～44
⑽斯韦勒·费恩，莫里兹堡生态小屋（生态主义），瑞典，1992。（2人组选）
《居住建筑》P49～52
⑾诺曼·福斯特，坡地私宅（高技术风格），德国，1993～1994。（3人组选）
《居住建筑》P65～68，《别墅建筑设计》P204～205彩图195～197
⑿麦卡多和西尔威迪，马萨诸塞州康科德住宅（古典风格），美国，1992～1994。（3人组选）
《居住建筑》P59～64，《别墅建筑设计》P58～59
⒀Taft建筑事务所，欧森住宅Olson House（古典风格），西印度群岛。（3人组选）
《别墅建筑设计》P60～61彩图13～15
⒁勒.柯布西耶（Le Corbusier）: Villa Savoy萨伏伊别墅（现代风格）
⒂勒.柯布西耶库鲁切特医生住宅（现代风格）
⒃里特维德：乌特勒支施罗德住宅（风格派）
较难：⒄迈考比/考克事务所，库克住宅（乡土建筑），美国，1990～1991。（3人组选）《经典别墅空间建构》P58～59
较早：⒅勒.柯布西耶雪铁龙住宅
⒆勒.柯布西耶 Guiette住宅
可自选：密斯：巴塞罗纳国际博览会德国馆、吐根哈特别墅
安腾忠雄：小筱邸、城户崎住宅、住吉长屋
中国传统建筑：北京四合院、广州西关大屋、徽派民居等
10级（一下）学期建筑设计Ⅱ课程教学安排（一）
6
二、别墅建筑室外环境设计要求
（一）设计组成
1.别墅入口（方向自定，含入口标志物、车行道路、人行道路以及道路两侧小品等）
2.室外生活区（室内功能的延伸和补充，为居住者提供阅读、娱乐、室外就餐以及休
息等场所）
3.儿童嬉戏场所
4.休憩花园（含露台、小径、绿地、水体、花架等景观设施）
（二）设计要求
1.室外环境设计合理美观。
2.别墅室外环境设计重在室外空间的设计，其功能设计需与建筑设计密切结合，做到
室内外空间的相融相生，共同提高居住者的生活品质。
3.有机结合各景观要素，使环境满足舒适美观的要求。其中尤为重要的是掌握室外环
境设计各元素的“点”“线”“面”有机构成规律。
（三）图纸内容
1、室外环境设计的设计构思说明
2、室外环境布置总平面图1：300（可与建筑总平面图合）
3、小品大样图（示意图或比例自定）
（四）方法与步骤
1、通过听课以及自己课外阅读熟悉室外环境的各种构成要素，同时注意思考别墅室外
环境设计的特定内涵，即其特定的功能及风格演化。
2、功能分析、形态构成与空间构成。通过草图反复练习室外构成要素的组合方式，熟
悉其点、线、面组合的美观性。
3、明确构景要素组成（进一步明确形式与轮廓，确定构筑物元素的图案、植物种类等）。
在最终成图绘制期，树木、铺地等景观元素的多样化绘制。
（五）主要参考资料
1、诺曼·K·布思詹姆斯·E·希斯，独立式住宅环境景观设计（第三版），辽宁科
学技术出版社
2、张晓峰等编译，园林设计师图典：别墅园林，重庆出版社
3、[西]帕科．阿森西奥编著.胡延利译，依山别墅，中国水利水电出版社
4、期刊《别墅》
三、室内部分后期设计要求
（一）空间组成及设计要求：
1．将建筑空间进一步深化、可以根据建筑的风格理念来延伸室内空间的风格特点，设计内容包括室内平面、主要立面、天花、地面的风格做法等，（其中天花、地面为选作）
2．设计风格、家具布置、灯光设计等方面要满足不同性质空间的使用要求。（其中灯光部分为选作）
（二）图纸内容
1、各层平面图（在建筑平面图上细化、摆上家具）1∶100
2、立面效果图不少于一张（客厅、餐厅、主房择一），可与剖面图合并
3、室内透视图1
（三）主要参考资料：
1．张绮曼、郑曙阳，室内设计资料集，中国建筑工业出版社
2．当代设计杂志
3．陈建中，室内设计集，贝思出版有限公司
方法与步骤
第5～14周教学，共9周半，时间分配如下：
1．理论课、查阅资料：第5～6周
（1）了解吃透有关建筑设计规范及阅读有关外围知识资料，寻找建筑设计的合理依据；（2）回顾过去已有的设计实例和阅读他人的设计实例，查看书籍资料。了解规模、内容、功能分区、平面布置、立面处理，以及各自的优缺点；
（3）研究、分析、汇总大脑中所有关于本工程的资料，找出要解决问题的关键点；
2．基地环境的假设与分析，总平面设计，建筑平、立、剖面设计；（4周）6～9周
3．建筑构成与细部设计深化、室内家具布置；（共3周）10～11周
4．建筑室外环境设计；（共4周）12～14周
5．模型制作、画图。（2周）15、16周
6．第16周星期五下午2：30交作业（模型、图纸、模型照片电子文档、图纸照片电子文档）评分。
