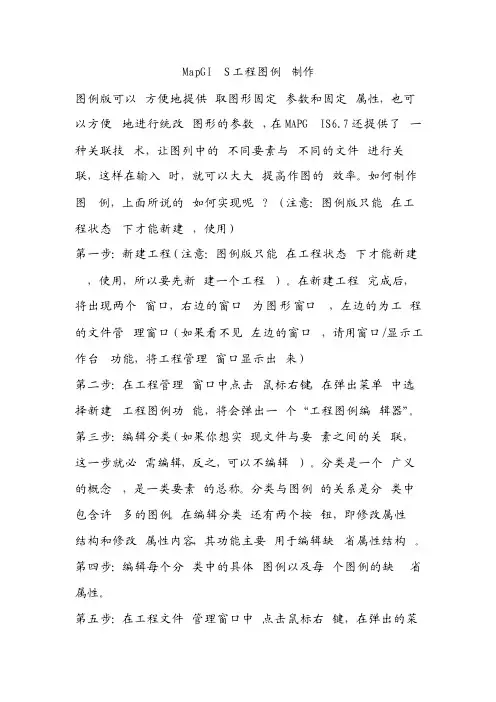

MapGIS工程图例制作图例版可以方便地提供取图形固定参数和固定属性，也可以方便地进行统改图形的参数，在MAPGIS6.7还提供了一种关联技术，让图列中的不同要素与不同的文件进行关联，这样在输入时，就可以大大提高作图的效率。
如何制作图例，上面所说的如何实现呢？（注意：图例版只能在工程状态下才能新建，使用）第一步：新建工程（注意：图例版只能在工程状态下才能新建，使用，所以要先新建一个工程）。
在新建工程完成后，将出现两个窗口，右边的窗口为图形窗口，左边的为工程的文件管理窗口（如果看不见左边的窗口，请用窗口/显示工作台功能，将工程管理窗口显示出来）第二步：在工程管理窗口中点击鼠标右键，在弹出菜单中选择新建工程图例功能，将会弹出一个“工程图例编辑器”。
第三步：编辑分类（如果你想实现文件与要素之间的关联，这一步就必需编辑，反之，可以不编辑）。
分类是一个广义的概念，是一类要素的总称。
分类与图例的关系是分类中包含许多的图例。
在编辑分类还有两个按钮，即修改属性结构和修改属性内容，其功能主要用于编辑缺省属性结构。
第四步：编辑每个分类中的具体图例以及每个图例的缺省属性。
第五步：在工程文件管理窗口中点击鼠标右键，在弹出的菜单中选择新建文件功能，在此新建两个文件。
用来存放个要素的，并分别对这两个文件定义属性结构。
第六步：在工程管理窗口中击鼠标右键，弹出菜单中选择关联图例文件功能。
弹出一个对话框，选择一个图例文件。
第七步：进行文件与分类的关联。
双击每一个文件后的说明位置，弹出一个对话框，在分类码处输入一个分类码，每个文件都要与某一个分类码进行关联。
第八步：在工程管理窗口中点击鼠标右键，弹出菜单中选择打开图例版功能。
下面就可以使用了。
实习五属性数据的操作1.建立属性结构
1.1打开实习五中的“河南图”。
1.2建立区文件的属性结构
（1）先将区文件设为当前可编辑。
（2）建区属性结构
（图1）（图2）
图3
图4
图5
图1
（图2）
然后点击
（图3）
然后将所有的图斑统统输入属性。
（记住存盘）
3.1打开属性表
在实习五文件下双击excel表格文件。
浏览表格的内容
3.2将表格另存为＊.DBF的数据格式。
（图1）
（图2）
（图3）
图4
然后关闭表格文件。
3.3联接属性
（1）启动“属性库管理”模块
图1
图2 （2）联接属性
（图1）
图2
分别通过单击上面的两个按钮，打开相应的文件。
图3
然后确定它们联接时选用的关键字，在此处为地市名称。
图4
3.4在输入编辑窗口中打开联接好的区文件，浏览联接的效果。
图1
图2
图3
在图上的某一图斑上单击，浏览其属性。
图4
4.输出属性
4.1在属性库管理模块中打开要转出属性的区文件。
图1
图2 4.2输出属性
图1
图2
图3
4.3将输出的属性表在excel中打开。
图1
图2
图3
图4
图5
思考：现在分析一下在2030年有哪些地市会出现粮食危及，并将分析的结果联接到图形的属性中。

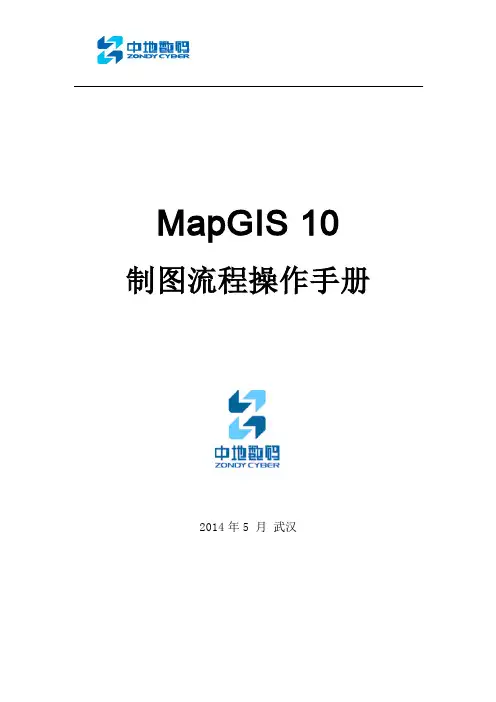

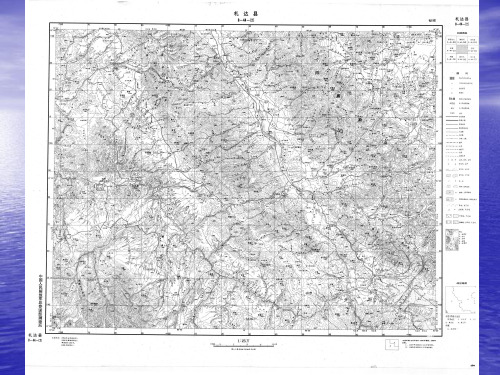

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
MAPGIS制图培训教材陕西省地下水工作队二〇一三年四月目录第一讲 MAPGIS安装及入门 (1)第二讲矢量化 (4)第三讲图形处理—输入编辑 (10)第一节点编辑 (12)第二节线编辑 (15)第三节区编辑 (19)第四节拓扑处理 (23)第五节建立工程 (28)第六节工程图例 (29)第四讲实用服务—图形裁剪 (33)第五讲图形处理—输出 (35)第六讲图形处理—文件转化 (38)第七讲图形处理—升级 (41)第八讲系统库编辑 (42)第一讲 MAPGIS安装及入门一、软件安装MAPGIS硬件环境：PC－486（推荐奔腾Ⅲ）以上微机，内存8M(推荐512M)以上，硬盘420M（推荐40G）以上，1024×768×256色的彩显设备。
MAPGIS软件环境：中文WINDOWS95、WINDOWS98、WINDOWS2000以及NT4.0、WINDOWSXP（推荐）。
MAPGIS目前最高版本是7.0，包括加速卡或软件狗一块，系统光盘一张，使用手册一本。
首先将加速卡安装到计算机的空闲的ISA扩展槽中或将软件狗插到打印口上，将其固定好。
开机进入WINDOWS后，找到MAPGIS软件所在的目录，执行安装程序SETUP.EXE，按照屏幕上的提示进行安装。
注意MAPGIS的安全关键字是060087483128，一般选择典型安装即可，这样可把全部内容安装到你的计算机上。
桌面上会自动建立一个“MAPGIS主菜单”的图标，在该图标上双击鼠标左键即可进入MAPGIS主菜单，然后运行各子系统。
亦可从开始菜单进入程序，找到MAPGIS直接运行各子系统。
在运行各子系统前，最好先进行系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。
二、术语与文件类型图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜。
每一层的图元在同一薄膜上，如水系图层、铁路图层、埋深线图层、上升区图层、下降区图层等。
mapgis67制图的实⽤⽅法和处理技巧（转）mapgis67制图的实⽤⽅法和处理技巧⼀、如何将mapgis的图形插到word、excel、PowerPoint 中⾸先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
Mapgis数据就复制到word⽂档⾥。
⼆、空⼼字格式使⽤空⼼字时，字体采⽤相应字体编号的负数。
如：-3表⽰⿊体空⼼字。
三、合并区1、可以在屏幕上开⼀个窗⼝，系统就会将窗⼝内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。
2、也可以先⽤菜单中的选择区功能将要合并的区拾取到，然后再使⽤合并区功能实现。
3、还可以先⽤光标单击⼀个区，然后按住 CTRL 键，在⽤光标单击相邻的区即可。
四、翻转图形在Mapgis中的其它下⾯整图变换中⽐例参数的X⽐例中输⼊-1或Y⽐例中输⼊-1后确定。
五、CAD转化为MAPGIS1．将CAD⽂件另存为2004/2000DXF格式。
2．在MAPGIS主程序中选择“⽂件转换”。
3．输⼊中选择转⼊DXF⽂件，确定并复位4．保存点线⽂件（⾯⽆法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“⽂件转换”。
2．分别装⼊点线⽂件，复位并全选。
3．输出中选择“部分图形⽅式输⼊DXF”全选并确定。
4．打开保存的DXF⽂件，⽤CAD复位显⽰图形，并改字体样式。
5．保存成CAD格式。
七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。
在⾥⾯点：⽂件--------数据输⼊--------转换数据类型（选JPG）---------添加⽂件---------转换转换后的格式为mapgis的msi影像⽂件！转换为ＭＳＩ⽂件格式后再在输⼊编辑⾥，导⼊后⽮量化。
⼋、在电脑⾥如何做剖⾯图，不⽤⼿画，⽽且精度更⾼！1、先把MAPGIS图⽣成JPG格式，在PHOTOSHOP中图像—图像⼤⼩—⽂挡⼤⼩中输⼊经过变化后的宽度和⾼度数字（根据剖⾯图的⽐例和JPG图的⽐例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖⾯线处于⽔平位置；3、在MAPGIS中插⼊裁剪旋转后光栅⽂件，新建线和点⽂件，以剖⾯线为⽔平的X轴，画垂直X轴的线为Y轴，以剖⾯线起点的位置为坐标原点，以剖⾯线起点的⾼程为起始Y轴刻度，在X和Y轴上标上相对应⽐例尺的刻度。

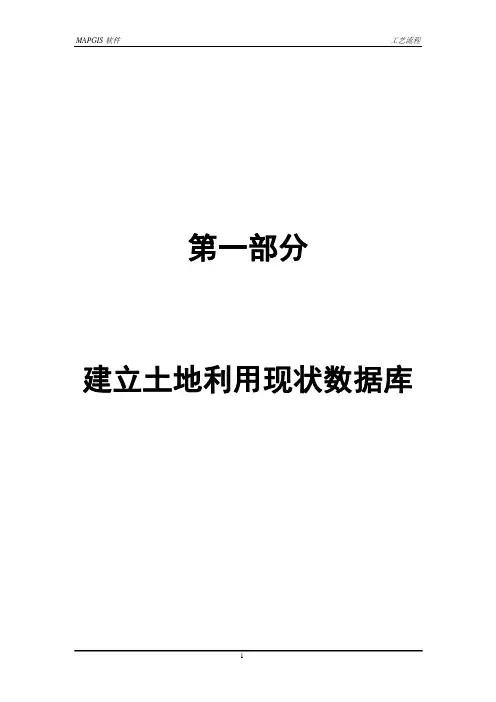

第一部分建立土地利用现状数据库第一章数据准备第一节概述MAPGIS土地利用数据库管理系统软件主要是针对县市级1:10000土地利用现状图的日常管理而开发的软件，它的使用步骤和操作模块按照以下图示进行，各个部分可以单独使用，也可以联合一体，以下操作是在MAPGIS软件6.2及以上版本的基础上实现的。
变更数据处理如下图：第二节图形数据采集图形数据的采集一般是利用1:10000标准分幅土地利用图完成的，所以本节内容按照分幅数据和图幅数据合并方式编写，图形数据的图幅合并一般在分幅属性录入和归并后进行，即此时的分幅图形文件是带有属性数据的，合并后的图形是整个县（市）的，也带有属性。
1.2.1 图纸扫描对不同类型和质量的图件采用不同的扫描方式。
对于薄膜图和单色纸图，采用黑白二值方式扫描；对于彩色纸图，采用灰度方式扫描。
1:10000土地利用现状图可以采用单幅分块扫描或单幅整块扫描，分辨率不得低于200DPI，文件保存为TIFF格式。
注意，扫描时图纸要放正，扫描得到的图像图幅下方两个内图廓点的连线与水平线的角度误差不超过0.2度。
1.2.2 图像校正图像校正的操作步骤如下：1、从“开始”菜单中找到程序组“MAPGIS土地利用数据库管理系统”，启动“MAPGIS 主菜单”程序。
2、在“MAPGIS主菜单”中启动“图像分析”模块。
3、从“文件”菜单下点击启动“数据输入”，将扫描的TIFF文件转换为内部MSI文件格式。
弹出如下对话框：（1）设定转换数据类型为TIF（*.tif）文件，指定目标文件目录为用户工作目录；（2）填加文件按钮用来填加扫描后的TIF文件到转换文件列表中，也可以直接点击添加目录按钮选择TIF文件所在的目录；（3）点击转换按钮开始数据格式转换，完成后系统提示转换成功；（4）转换完毕后，点击关闭按钮推出当前活动窗口。
2、点击“文件”菜单下“打开影像”命令，选择转换后的文件。
3、点击“镶嵌融合”菜单下“图幅生成控制点”命令，弹出如下窗口。
进入mapgis输入编辑系统，并打开工程
在左侧【工程文件列表区】空白处【右键】单击，选择【新建工程图例】
弹出图例编辑对话框，依次选择图例类型为点、线、区，并点击【插入】添加到右侧列表框内，点图例一般为子图时添加，为注释时可忽略不添加
完成后效果如下图
点击【确认】，弹出提示框，选择【是】
选择保存文件位置，以及更改图例文件名，点击【保存】
在左侧【工程文件列表区】空白处【右键】单击，选择【关联工程图例】
点击【修改图例文件】按钮
选择上一步保存的图例文件，点击【打开】【确认】
在左侧【工程文件列表区】空白处【右键】单击，选择【自动提取图例】
点击【高级设置】
如下图，在左侧列表框依次选择需要提取的文件，右侧【来自字段】选择需要作为图例名称的属性字段，每次选择完成都应点击【参数应用】
选择【手工选取源文件】，点击【自动提取】
弹出框选择【是】，完成后点击【退出】
在左侧【工程文件列表区】空白处【右键】单击，选择【打开图例版】查看提取图例
在图例板内右键，选择【标题为图例名称】
执行后效果：图例名即为前面设置的属性字段
在左侧【工程文件列表区】空白处【右键】单击，选择【创建分类图例】
修改【列优先列数】【图例文件名】【标题及格式】
【预览】中修改图例放置位置
点击【移动范围】，拖动图例到合适位置，点击【关闭】
所有修改完成后，点击【创建】，图例文件便自动添加到工程中了
添加完图例文件后，可能文字显示异样，这时勾选图例.WT文件，选单【修改点参数】，勾选所有图例注
释，修改注释高度、注释宽度、字体即可。
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
MAPGIS6.x平台 (3)1、输入编辑模块中，新建工程背景为黑色？ (3)2、把“公路”错画到“河流层”里，如何将它改到“公路”层？ (3)3、在MAPGIS中，如何同时输出三幅图？ (3)4、如何将矢量化后的图形文件上载到SQL Server数据库中？ (3)5、用户提供了线文件，在输入编辑中打开，却看不到，会有那些原因？ (3)6、如何将*wb格式的数据导入到Excel或Access中去？ (3)7、将图形文件的属性导入的Excel或Access表中与此类似 (4)8、镶嵌融合的过程应有这样几种认识 (4)9、误差校正中，选择采集文件时，为什么一个是点文件（方里网.wt），一个则是线文件（标准.wl）？ (4)10、USB狗的安装使用问题 (4)11、如何在wb表中装入图片？ (5)12、MAPGIS多用户版与MAPGIS网络版有何区别？ (5)13、MAPGIS数据转成AutoCAD数据？ (5)14、点、线、面工程数据，在输入编辑模块中，工程输入，看不到数据？ (5)15、AutoCAD数据转入MAPGIS (5)16、MAPGIS中的大地坐标系解释 (5)17、为什么有些笔记本电脑无法使用MAPGIS软件狗？ (6)18、工程图例中的分类码和编码的用法 (6)19、图元参数中的“透明”是什么意思？ (6)20、完成自动节点平差后，为什么图形变化较大？ (6)21、为什么扫描的光栅文件，在编辑系统中打开时会提示内存不足或者不能正确显？622、做子图时为什么总是存不到子图库中？ (6)23、为什么打开线型库或子图库时，库中图元若隐若现？ (7)24、如何将MAPGIS的图形插入到word中？ (7)25、打印光栅文件时应该选用哪个打印机？ (7)26、如何使用TrueType字库输出PS或EPS文件？ (7)27、图形打印输出后为什么图形会放大？ (7)28、使用“WINDOWS打印”时为什么会有图元丢失？ (7)29、出现飞点怎么办？ (7)30、超大图形如何自动分幅打印图形？ (7)31、能否将图形形转为图像？ (7)32、为什么在输出PS或EPS时总是出现“打不开文件aihead.Ps”提示？ (7)33、怎么发专色胶片？ (8)34、为什么HP500不能打印光栅文件？ (8)35、在输出模块中，对文件进行输出处理时，常会提示“非法操作”或“某图元出错”的信息。
MapGis 技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
二、字格式使用空心字时，字体采用相应字体编号的负数。
如：-3表示黑体空心字。
文字注释上下标输入方法MapGIS中输入字符串时，上下标输入方法：#+ #- #= 分数式输入方法：输入字符串中，/分子/分母/γδ∈等希腊字母之类的非英文字符输入：γ可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。
三、翻转图形在Mapgis中的其它下面整图变换中比例参数的X 比例中输入法-1或Y比例中输入-1后确定。
四、mapgis中坐标单位的问题MAPGIS中的数据是1：1的比例尺（即与实际地物等大），米的坐标单位.而按图幅输出时，实际地物是缩小了一个比例尺的倍数画到图纸上的，为了方便读取图纸坐标，图纸坐标的坐标单位一般是毫米，所以要得到真实坐标,必须乘以比例尺的倍数来得到1：1的比例尺，再除以1000将毫米转换为米。
五、MAPGIS投影坐标类型中，大致有五种坐标类型1.用户自定义也称设备坐标（以毫米为单位），2.地理坐标系（以度或度分秒为单位），3.大地坐标系（以米为单位），4.平面直角坐标系（以米为单位），5.地心大地直角。
说明：MAPGIS中的大地坐标系其实是投影平面直角坐标系高斯克吕格投影类型中的一个情况，比例尺分母为1，单位为米。
因为此时的图形坐标和实际测量的大地坐标是一致的，所以成为大地坐标系。
测量学中的大地坐标系并不是上述的含义，它是大地地理坐标系的简称。
地球椭球面上任一点的位置，可由该点的纬度(B)和经度(L)确定，即地面点的地理坐标值，由经线和纬线构成两组互相正交的曲线坐标网叫地理坐标网。
由经纬度构成的地理坐标系统又叫地理坐标系。
地理坐标分为天文地理坐标和大地地理坐标，天文地理坐标是用天文测量方法确定的，大地地理坐标是用大地测量方法确定的。
实习六属性结构编辑与工程图例(实习7-8) 时间：2011-3-16
地点：4312
1.实习内容
1．属性结构编辑
2．工程图例编辑
2.实习目的
1．掌握点、线、区属性结构编辑的方法
2．掌握点、线、区属性的应用（如点的注释赋为属性，Label与区合并操作）
3. 掌握图例板的使用方法及其应用
4. 掌握编辑工程图例、关联工程图例、打开工程图例、创建分类图例的具体方法
3.实习步骤
3.1属性结构编辑
一、编辑点属性结构
步骤如下（编辑点、线、区属性结构的步骤基本相同）：
1．将需要编辑属性的点文件设为可编辑状态（打上勾），然后选择菜单“点编辑——>编辑点属性结构”后系统弹出属性结构编辑窗口。
2．输入或编辑字段结构（名称、类型、长度、小数位数），每输入完一个结构项，打回车键确认，输入光标跳到下一个结构项，若输入光标位于字段类型上，则系统弹出类型选择模板，用户可以直接选择字段类型。
字段长度是该字段最长的字符数，包括正负号和小数点，用户输入的字段长度可以大于实际最大长度，但若小于实际长度，则在表格输出时，将截掉超出部分。
3．插入项：在当前位置上插入一空行，后面的记录往后移。
4．删除当前项：将当前结构项删除。
5．移动当前项：移动当前结构项的位置。
选择此功能后，光标变为上下移动光标，用户按上下箭头可以移动当前结构项的位置，打回车键或者鼠标右键确认，按ESC键或鼠标右键取消移项操作。
6．用户使用上下箭头或[Page Up][Page Down]键可以移动光条位置，即改变当前项。
缺省属性项不能修改、删除和移动。
7．属性结构编辑完毕，选择OK，则系统用最新结构更换原来的属性结构，并且更新所有的记录；若选择Cancel则当前编辑作废，原属性结构不变。
二、注释赋为属性
1．将需要编辑属性的点文件设为可编辑状态（打上勾），然后选择菜单“点编辑——>注释赋为属性”后系统弹出属性字段选择的对话框：
2．在属性字段选择的对话框中选择你需要将注释赋给哪个“字段名”或属性。
选择好后就OK就完成了注释赋为属性。
3.如果字段名中没有你想赋的名称，可在赋属性前先进行点的属性结构编辑，增加一个字段名。
三、根据参数赋属性
1、在点编辑菜单中选择“根据参数赋属性”命令，系统会弹出“通过参数修改属性”的对话框，如下图所示：
2、在“通过参数修改属性”的对话框中选择“图形参数条件”按钮（下图左），系统会弹出“MAPCAD/MAPGIS 点参数条件”的对话框，在该对话框中可设置相应的点参数，例如：如果要修改“子图号为48，子图颜色为1353”的矿点的属性name赋为“铁矿”，就可将点参数按下图（中）所示进行设置，然后点确定，再将“通过参数修改属性”中的name属性打上钩，并写上其属性“铁矿”，如下图（右）所示，然后点YES就完成了。
四、Label与区合并
Label（点）与区合并实际上是将点的属性赋给区。
例如要将矿点的属性赋给地层区：
1.首先查看一下矿点的属性结构和区的赋性结构，分别如下：
矿点的属性地层区的属性
2.将矿点的属性赋给地层区：
第一步：将地层区文件打开，设为可编辑状态，将矿点文件关闭，如下图所示：
第二步：在“T其它”菜单中选择“Label与区合并”，弹出如下对话框让你选择Label文件（即这里的矿点文件）：
第三步：选择好了Label文件后点击打开，就完成了将Label(点)与区的合并。
第四步：完成后，重新查看与Label合并后的地层区的属性结构，发现区的属性里面包含了矿点的所有属性，如下图：
红色框内的为矿点的属性
3.2工程图例编辑
一、新建工程图例：
1、工程图例有两个作用：
（1）数据录入时，在输入另一类图元之前，图例板可以直接提供该类图元的固定参数，这样就可以避免进入菜单重新修改此类图元的缺省参数，从而提高了工作效率。
（2）为制作图例提供图元及其参数。
2、进行图形编辑前，最好先根据图纸的内容，建立完备的工程图例。
建立工程图例时，系
统会弹出如下对话框：
创建工程图例的具体步骤为：
①选择图例类型。
不同类型的图元对应不同类型的图例，在此以选择点类图例为例。
②输入图例的名称和描述信息。
③设置图例参数。
首先选择点类型，然后输入点图元的各个参数。
④编辑属性结构和属性内容。
工程图例中的属性结构和属性内容与点、线、区菜单下的有所不同，
当对图例中的属性结构和属性内容进行修改时，并不影响文件中图元的属性结构和属性内容。
⑤用鼠标左键单击“添加”按钮，将所选的点图元添加到右边的列表框中。
⑥如果要修改某个图例，可先用鼠标激活图例再单击“编辑”按钮，或者用鼠标双击列表框中的图
例，这样系统就可切换到图例的编辑状态，从而可对图例参数及属性结构和属性内容进行修改了。
用鼠标单击“确定”按钮，可对修改的内容进行确认。
⑦当工程图例已建立或修改完毕后，单击“确定”按钮，系统会提示您保存图例文件。
二、工程图例编辑：
对图例的参数及属性结构和属性内容进行修改，具体参见新建工程图例中的第六步。
三、关联工程图例：
一个MPJ工程只能有一个工程图例文件，关联工程图例可使当前MPJ工程与指定的工程图例文件匹配起来。
四、创建分类图例文件：
在制作图件时，为了他人读图，常常需要附带图例。
在本系统中，您可以利用已编辑好的工程图例，编辑
一个图例文件直接添加到工程中作为所作图件的图例。
编辑图例文件的具体步骤如下：
1、利用“新建工程图例”新建一个*.CLN文件。
如果已有建图例的*.CLN文件，则可省略该步骤。
2、利用“关联图例文件”选择与本图件相关联的*.CLN文件。
3、创建分类图例文件。
其对话框如下图所示：
创建分类图例文件的步骤为：
①选择*.CLN文件的文件名。
②设置*.CLN文件的命名方式和路径。
③选择图例的边框类型。
④设定图例的范围。
主要是设定图例左下角和右上角的坐标。
以便确定图例在图件中的位置及大
小。
缺省情况下，是在图件的左下角。
⑤选择图例的排列方式。
以行优先是指图例从左到右排列；以列优先是指图例从上到下排列。
⑥确定图例显示参数。
主要是设定图例的高度和宽度以及行列之间的间距。
⑦设置图例的标题及脚注的位置、内容和参数。
⑧参数设置完毕后，用鼠标单击“预览”按钮，预示设置结果。
若满意，单击“创建”按钮就将
图例文件添加到了工程中。
五、打开图例板：新建工程图例后，在输入数据时，为了输入方便、快捷，可以直接在图例板中选取所要
输入的图元。
