三菱通用变频器FR-A700

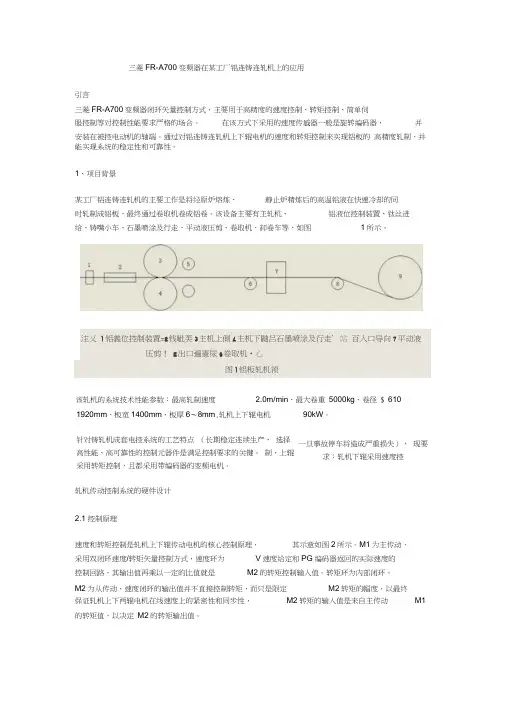

三菱FR-A700变频器在某工厂铝连铸连轧机上的应用引言三菱FR-A700变频器闭环矢量控制方式，主要用于高精度的速度控制、转矩控制、简单伺 服控制等对控制性能要求严格的场合。

在该方式下采用的速度传感器一般是旋转编码器，并安装在被控电动机的轴端。

通过对铝连铸连轧机上下辊电机的速度和转矩控制来实现铝板的 高精度轧制，并能实现系统的稳定性和可靠性。

1、项目背景某工厂铝连铸连轧机的主要工作是将经原炉熔炼、静止炉精炼后的高温铝液在快速冷却的同时轧制成铝板，最终通过卷取机卷成铝卷。

该设备主要有主轧机、 铝液位控制装置、钛丝进给、铸嘴小车、石墨喷涂及行走、平动液压剪、卷取机、卸卷车等，如图1所示。

轧机传动控制系统的硬件设计2.1控制原理速度和转矩控制是轧机上下辊传动电机的核心控制原理， 其示意如图2所示。

M1为主传动，采用双闭环速度/转矩矢量控制方式，速度环为 V 速度给定和PG 编码器返回的实际速度的 控制回路，其输出值再乘以一定的比值就是M2的转矩控制输入值。

转矩环为内部闭环。

M2为从传动，速度闭环的输出值并不直接控制转矩，而只是限定M2转矩的幅度，以最终保证轧机上下两辊电机在线速度上的紧密性和同步性， M2转矩的输入值是来自主传动M1的转矩值，以决定 M2的转矩输出值。

1920mm 、板宽1400mm 、板厚6〜8mm ,轧机上下辊电机90kW 。

针对铸轧机成套电控系统的工艺特点 （长期稳定连续生产、 选择高性能、高可靠性的控制元器件是满足控制要求的关键。

制，上辊采用转矩控制，且都采用带编码器的变频电机。

一旦事故停车将造成严重损失）， 现要求：轧机下辊采用速度控该轧机的系统技术性能参数：最高轧制速度 2.0m/min 、最大卷重 5000kg 、卷径 $ 610转牴相制下思电机图2轧机控制原理存22硬件选型与设计本次轧机电机选用国产YVP系列变频电机，其选用强制风冷和OMRON差动式编码器E6B2-CWZ1X，由于三菱变频器所选配电机基本都是国产电动机，并非选用三菱电机，因此，需要了解清楚编码器。

a700变频器用户手册1. 简介A700变频器是一种先进的电力传动设备，主要用于电机控制和调速。

本用户手册将向用户提供详细的操作说明和使用指导，帮助用户正确、高效地使用A700变频器。

2. 产品概述A700变频器采用先进的数字控制技术和电力电子技术，具有多种控制模式和功能。

其主要特点包括：- 宽范围的输入电压适应性，适用于各种电力供应系统；- 稳定的输出电压和频率控制，可实现准确的电机调速；- 多种保护功能，保证系统的安全运行；- 友好的人机界面，操作简单方便。

3. 产品外观A700变频器采用紧凑的设计，外壳由高强度金属材料制成，具有良好的散热性能和防护等级。

前面板设有液晶显示屏和按键，方便用户进行参数设定和操作。

4. 安装与接线4.1 安装在安装A700变频器时，首先要选取合适的安装位置，确保通风良好且无明火等危险因素。

可以将A700变频器安装在电机附近，也可以将其安装在配电柜内。

4.2 接线接线前，请务必切断电源，并按照以下步骤进行接线：- 连接主电源线；- 连接电机线；- 连接控制线。

5. 参数设定5.1 基本参数设定在使用A700变频器之前，需要根据具体的使用需求进行参数设定。

主要包括输入电压、输出电压和频率的设定，以及最大输出频率和电流的限制等。

5.2 高级参数设定A700变频器还提供了一系列高级参数供用户设定，包括：- 加速时间和减速时间的设定；- 过载保护功能的设定；- 故障报警功能的设定。

6. 操作指南6.1 开机与关机通过按键或远程控制方式启动A700变频器，开启电机运行；同样，通过按键或远程控制方式关闭A700变频器，停止电机运行。

6.2 运行状态监测A700变频器具有实时监测功能，可显示电机的运行状态、输出频率和电流等参数。

用户可以通过液晶显示屏进行监测，也可以通过远程监控软件进行远程监测。

7. 故障排除在使用A700变频器过程中，可能会遇到故障情况。

用户可以通过检查故障代码和故障指示灯，并参考故障代码表进行故障诊断和排除。

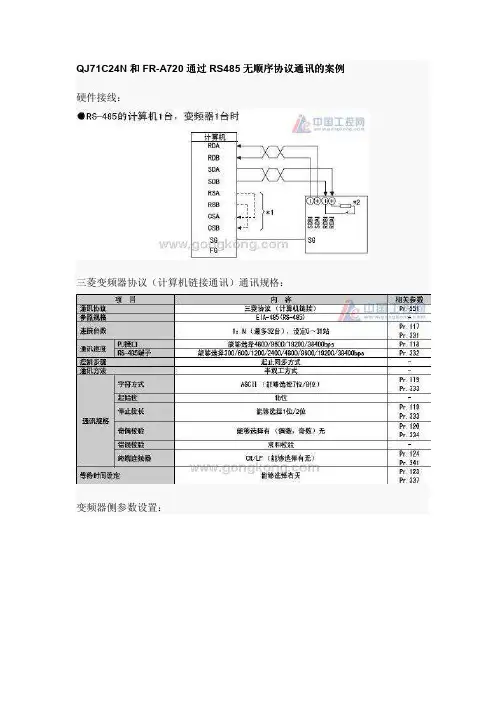

QJ71C24N和FR-A720通过RS485无顺序协议通讯的案例硬件接线：
三菱变频器协议（计算机链接通讯）通讯规格：
变频器侧参数设置：
三菱变频器RS-485通讯协议数据格式简单说明：
格式A：实现变频器运行频率、运行参数的写入和复位变频器。

格式A’：用于运行指令的写入。

格式B：用于监视变频器的运行参数（频率、电压、电流、
转速）及读出变频器的系统参数。

数据结构分别如下：
三菱变频器读写命令代码：读运行频率：H6F；写设定频率：HED；写运行指令：
HFA（正向启动：
H02 停止：H00
PLC侧参数设置：
I/O分配：
开关设置说明：
开关3传送设置（BO~B7）说明：
开关3通讯速率设置（B8~B15）说明：
开关4通讯协议设置说明：
经过以上参考，开关设置为：
使用无顺序协议进行数据通讯是一种在PLC CPU和外部设备之间发送及接收数据的功能，这种通讯使用由用户指定的信息格式和传送控制步骤。

无顺序协议专用指令说明：
OUTPUT指令：
本指令使用无顺序协议传送用户指定的任意信息格式的数据。

设定数据说明：
控制数据说明：
INPUT指令：
本指令使用无顺序协议接收由用户指定的任意信息格式表示的数据。

设定数据说明：
控制数据说明：
注意：1、G.INPUT指令不能转换成脉冲。

2、G.INPUT应在输入/输出信号的读请求变为ON时执行。

程序编辑：
读运行频率：
将读到的16进制ASC II数据转换成10进制BIN数据：
写设定频率：
写设定频率中的和校验：。

功能说明书700卷取控制功能FR-A740-0.4K ～500K-CA1I2.1专用规格一览表 .....................................................................................................................................2.2系统构成举例 .........................................................................................................................................2.3控制块概略图 .........................................................................................................................................2.4专用输入输出信号 ..................................................................................................................................2.4.1输入信号一览表 .....................................................................................................................................2.4.2输出信号一览表 (6)浮动辊控制功能参数设置要领33.1设置要领 ..............................................................................................................................................3.2对于实际动作的增益调整 .....................................................................................................................3.2.1速度控制 P/I 增益调整（矢量控制）....................................................................................................3.2.2浮动辊 PID 增益调整 (2)1浮动辊控制功能 / 卷径补偿功能参数44.1浮动辊控制功能 / 卷径补偿功能参数一览表.........................................................................................4.2浮动辊控制 .............................................................................................................................................4.2.1PID 设置（Pr.128～Pr.130、Pr.134～Pr.137、Pr.709、Pr.710）......................................................4.2.2浮动辊目标位置（Pr.133、Pr.702）...................................................................................................4.2.3目标位置输入的调整（Pr.708、C13、C15）.........................................................................................4.2.4测量值的上限和下限检测信号（Pr.131、Pr.132）..................................................................................4.2.5PID 增益切换（Pr.138、Pr.270～Pr.278、Pr.464～Pr.481、X89信号、X90信号）............................4.2.6速度补偿（Pr.706、Pr.798）.............................................................................................................4.3卷径计算功能 ......................................................................................................................................4.3.1卷径计算功能和卷径补偿功能 ..............................................................................................................4.3.2线速度输入设置（Pr.763～Pr.768）.................................................................................................4.3.3传动轴的设置（Pr.762、Pr.773、Pr.774、X56信号）.........................................................................4.3.4材料厚度和卷径的最大值、最小值设置（Pr.720～Pr.727、Pr.752～Pr.755、X53信号、X54信号）.....................................................................................................................4.3.5卷径计算值有效开始旋转速度（Pr.797）............................................................................................4.3.6卷径计算结果的保存和清除（Pr.781～Pr.783、X55信号）.................................................................4.3.7卷径计算取样和卷径计算的增加量限制（Pr.707、Pr.771、Pr.772、Pr.786）........................................4.3.8主速修正旋转速度滤波器处理（Pr.769、Pr.770）................................................................................4.3.9始动时的初始卷径计算（Pr.133、Pr.712、Pr.790～Pr.797）..............................................................4.3.10收卷 / 放卷长度的保存和清除（Pr.279～Pr.281、X86信号、Y53信号）...............................................4.4主速设置 ..............................................................................................................................................4.4.1主速指令的输入方法 ..............................................................................................................................4.4.2模拟量输入的主速指令 ...........................................................................................................................4.4.3端子 JOG 脉冲串输入的主速指令（Pr.384～Pr.386、Pr.703、Pr.704）................................................4.4.4加减速时间的设置（Pr.756～Pr.761、X51信号、X52信号）..............................................................4.4.5根据卷径计算结果选择速度控制比例增益（Pr.777～Pr.780）..............................................................4.4.6达到卷径信号（Pr.750、Y52信号）...................................................................................................4.5专用监视器功能 ..................................................................................................................................4.5.1专用监视器一览表 .................................................................................................................................4.5.2端子 1 输入电压监视器 ..........................................................................................................................4.5.3卷径值监视器 .....................................................................................................................................─目 录─233445699111216161820202022232324252627282929303334343536373839404041414.5.4复数监视器（Pr.52）........................................................................................................................4.5.5张力设置用模拟量输出信号功能（Pr.718、Pr.719、Pr.785、Pr.787～Pr.789）....................................4.6再生回避功能 (Pr.882) .......................................................................................................................4.7运行指令权和速度指令权 (Pr.338、339).............................................................................................5.1为印刷机设计的带卷径计算功能的浮动辊控制 ...................................................................................5.2为拉线机设计的带卷径计算功能浮动辊控制 .......................................................................................6.1配用的内藏选购件 ...............................................................................................................................6.2与标准变频器的功能差异 ....................................................................................................................6.3不同控制模式对应的参数（功能）表和命令代码一览表 ......................................................................41 4244 4446 4748 48 49II1概 要为了用于收/放卷机械，本功能说明书中对FREQROL-A700系列标准变频器添加了下述专用规格。

车辆工程技术71机械电子1　变频原理 变频器的发展离不开电力电子器件的发展，电力电子器件的发展经历了从最初的半控型到目前普遍使用的全控型，以及近年来新研制出的智能功率模块IPM，这些器件的电压和电流容量越来越大，响应速度明显提高，所需的驱动功率及器件自身的管耗也越来越小。

目前的变频技术主要使用交—直—交变流原理来实现，交-交变频应用相对很少，即把工频交流电先通过整流器转换成直流电，然后再通过逆变电路把直流电源转换成频率、电压均可控制的交流电，以满足电动机在不同应用场合的速度调节。

其电路结构如图1所示。

图1　变频器的主电路框图 逆变电路是实现变频技术的关键所在，如图2所示，开关V1、V2、V3、V4构成四个桥臂，整流滤波后的直流电压Ud 作为电路的输入，逆变器输出连接的负载是R-L 感性负载。

电路工作时，先将开关V1、V4处于闭合状态，使V2、V3两开关断开，负载上将会得到左正右负的输出电压；经过一段时间后，再把原来接通的开关V1、V4断开，送上触发信号使V2、V3两个开关闭合，此时负载上得到右正左负的输出电压。

在控制过程中，通过改变V1、V4和V2、V3两组开关的通断频率，即可调节输出交流电的频率。

目前桥臂开关主要选用全控型器件IGBT来实现，其容量、响应速度稳定性能相对较好。

图2　全桥逆变电路2　三菱FR-A700通用变频器特点及面板简介2.1　FR-A700变频器特点 （1）吸取了三菱早期各系列变频器的特点，控制功能多样化，过载能力较强，通用性广，可于速度、转矩、位置多种工作模式的切换，同时具备强大的通信功能和信号处理能力，使用方便。

（2）能实现普通电机的功能最大化，驱动无编码器的普通电机能实现精度高、响应快的矢量控制，在超低速工作状态下，可实现200%的输出转矩。

（3） 能实现高性能的矢量控制。

（4）网络通信能力强，有USB、RS-485等通讯接口，通讯实现方便快捷，也可选用各种总线适配器。

三菱变频器产品说明：三菱变频器FR-A700系列是高性能矢量通用型三菱变频器■三菱变频器FR-A700系列功率范围：0.4～500kW 。

■闭环时可进行高精度的转矩/速度/位置控制。

■无传感器矢量控制可实现转矩/速度控制。

■内置PLC功能（特殊型号）。

■使用长寿命元器件，内置EMC滤波器。

■强大的网络通讯功能，支持DeviceNet，Profibus-DP，Modbus等协议。

FR-A700型号列表及外形尺寸图三菱变频器A700产品适用于各类对负载要求较高的设备,如起重机、电梯、印包、印染、材料卷取及其它通用场合。

■高水准的驱动性能●具有独特的无传感器矢量控制模式,在不需要采用编码器的情况下可以使各式各样的机械设备在超低速区域高精度的运转。

●带转矩控制模式,并且在速度控制模式下可以使用转矩限制功能。

●具有矢量控制功能（带编码器）,变频器可以实现位置控制和快响应、高精度的速度控制（零速控制、伺服锁定等）及转矩控制。

三菱变频器FR-F700系列三菱变频器产品说明：三菱变频器FR-F700系列多功能通用变频器一般负载适用◆功率范围：0.75~630KW◆简易磁通矢量控制方式，实现3Hz时输出转矩达120%◆采用最佳励磁控制方式，实现更高节能运行◆内置PID，变频器/工频切换和可以实现多泵循环运行功能◆内置独立的RS485通讯口◆使用长寿命元器件◆内置噪声滤波器（75K以上）◆带有节能监控功能，节能效果一目了然■三菱变频器FR-F700外形尺寸图FR-F740-2.2K-CHT150260140 3.5FR-F740-3.7K-CHT150260140 3.5FR-F740-5.5K-CHT150260140 3.5FR-F740-7.5K-CHT220260170 6.5FR-F740-11K-CHT220260170 6.5FR-F740-15K-CHT2203001907.5FR-F740-18.5K-CHT2203001907.5FR-F740-22K-CHT25040019013FR-F740-30K-CHT25040019013FR-F740-37K-CHT32555019523FR-F740-45K-CHT43555025035FR-F740-55K-CHT43555025035FR-F740-S75K-CHT43555025035FR-F740-S90K-CHT43555025037FR-F740-S110K-CHT46562030050FR-F740-S132K-CHT46562030057FR-F740-S160K-CHT46574036072FR-F740-S185K-CHT46574036072FR-F740-S220K-CHT4981010380110FR-F740-S250K-CHT4981010380110FR-F740-S280K-CHT6801010380175FR-F740-S315K-CHT6801010380175FR-F740-S355K-CHT6801010380175FR-F740-S400K-CHT7901330400260FR-F740-S450K-CHT7901330400260FR-F740-S500K-CHT9951580440370FR-F740-S560K-CHT9951580440370FR-F740-S630K-CHT9951580440370三菱变频器F700产品除了应用在很多通用场合外，特别适用于风机、水泵、空调等行业。

三菱FR-A700变频器使用手册（基础篇）（可编辑）三菱FR-A700变频器使用手册(基础篇)三菱通用变频器 FR-A700-CHT 使用手册 //0>. //.三菱通用变频器使用手册FR-A740-0.4K~500K-CHT非常感谢您选择三菱变频器。

此使用手册请务必在使用前仔细阅读。

如需进一步使用的资料,我们准备了另一本FR-A700使用手册应用篇[IBNA-0600247CHN],请与您的产品销售商联系。

目录1产品的确认与各部分名称 12安装和接线 22.1 外围设备的介绍32.2 前盖板的拆卸与安装..42.3 变频器的安装与注意事项.62.4 接线.72.5 电源切断和电磁接触器 MC312.6 连接独立选件单元32MITSUBISHI ELECTRIC AUTOMATION SHANGHAI LTD.2.7 变频器使用上的注意事项362.8 关于使用变频器的故障自动保险系统..38 3电机运行. 3913.1 运行步骤..393.2 操作面板 (FR-DU07)..40 3.3 运行之前..483.4 从控制面板实施启动?停止操作 (PU 运行).72 23.5 从端子实施启动,停止操作 (外部运行)77 3.6 扩展参数一览.844出错对策 1234.1 保护功能的复位方法123 4.2 异常显示一览12434.3 故障原因及其对策..125 4.4 数字与实际符号相对应.1374.5 报警历史的确认和清除.138 4.6 遇到问题时的确认事项.1405维护和检查时的注意事项. 14345.1 检查项目.1436规格. 1517006.1 额定值1516.2 通用规格.15456.3 外形尺寸图..1556.4 散热片的对外排风要领.1676IBNA-0600246CHN-D0705内容如有更改 ? 恕不另外通知 //. //.本手册包括有变频器使用时的操作说明和注意事项。

请将此手册交给昀终用户。

（完整版）（整理）三菱通用变频器FR-A700.1、操作面板（FR-DU07）的各部分名称2、基本操作（出厂时设定值）3、端子接线图4、操作实例5、网络通讯启动模式选择. 参见（三菱通用变频器P106页）变频器为DP总线网络通讯，Pr.79变更为0Pr.340变更为10，请断电重启变频器，变频器切换为Net模式功能参数名称单位初始值范围内容DP网络运行模式340 通讯启动模式选择1 00 根据Pr.79的设定1，2网络运行模式开始。

在设定值为“2”的情况下发生瞬时停电，可以维持瞬时停电前的运行状态10，12网络运行模式开始。

可通过操作面板切换PU运行模式与网络运行模式。

在设定值为“12”的情况下发生了瞬时停电，可以维持瞬时停电前的运行状态6、参数写入选择.参见（三菱通用变频器P106页）Pr.77变更为2变频器运行正常后变更为17、设置输出频率上限下限.参见（三菱通用变频器P58页）Pr.1上限频率变更为50HzPr.2上限频率变更为0Hz8、运行模式选择. 参见（三菱通用变频器P60，P106页）变频器为网络模式运行时，变更为0变频器为外部端子运行时，变更为29、模拟量输入选择. 参见（三菱通用变频器P105页）变频器为外部端子运行Pr.73变更为2（0~10V）10、电机容量，电机极数. 参见（三菱通用变频器P107页）电机容量，设置电机功率电机极数，1500r/min对应4极，3000r/min对应2极11、电机的选择. 参见（三菱通用变频器P104页）Pr.71变更为312、电机额定电压，额定频率参见（三菱通用变频器P108页）Pr.83变更为380VPr.84变更为50Hz13、加减速时间的设定. 参见（三菱通用变频器P96页）例：Pr.7变更为300，加速时间延时30s14、自动调整设定/状态. 参见（三菱通用变频器P63，P108页）参数设置完成，Pr.96变更为1变频器运行正常后变更为015、DP网络，通讯选件的安装.参见端子接线图（三菱通用变频器P7页）网络通讯选件安装于选件接口3DP总线地址，参见程序组态地址DP总线接于D+，D－（总线两端加终端模块，使用上拉电阻可增强抗干扰性）16、外部端子运行.参见端子接线图（三菱通用变频器P7页）STF——SD（公共端），正转启动信号2——5（公共端），模拟量信号公共端17、C1——A1（常开），B1(常闭)，继电器输出反馈.参见（三菱通用变频器P116页）196 ABC2端子功能选择1 999918、参数清除，全部清除.参见（三菱通用变频器P51页）运行模式没有切换到PU运行模式，请按PU/EXT键切换到PU运行模式通过设定Pr.CL参数清除，ALLC参数全部清除=“1”，使参数将恢复为初始值。

三菱A700变频器操
作面板
三菱Ａ700变频器操作面板
一、教学目标：
1、以Ａ700为例让学生了解一般变频操作面板的要素
２、以Ａ７00为例让学生知道通用变频器面板的相关操作
３、能对Ａ700操作面板作相关操作
二、教学重点
操作面板的一般操作，包括模式转换、参数值变更、输出参数监视、错误查看、参数复位等
三、教学难点
Ａ700参数值变更
四、教学过程
（一）、引入：提问变频器如何精准控制电机，其它可以通过ＰＵ操作而引入。

（二）、教学过程
1、ＰＵ要素熟悉，如图
２、基本操作
１）、模式转换
2）、数值变更
A、频率：
Ｂ、参数：
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
3)
、监视：
４）、错误查看：
５）、当前频率查看：按Ｍ旋钮
（三）、小结：提示难点
（四）、课后训练：查说明书，如何显示电动机转速。
