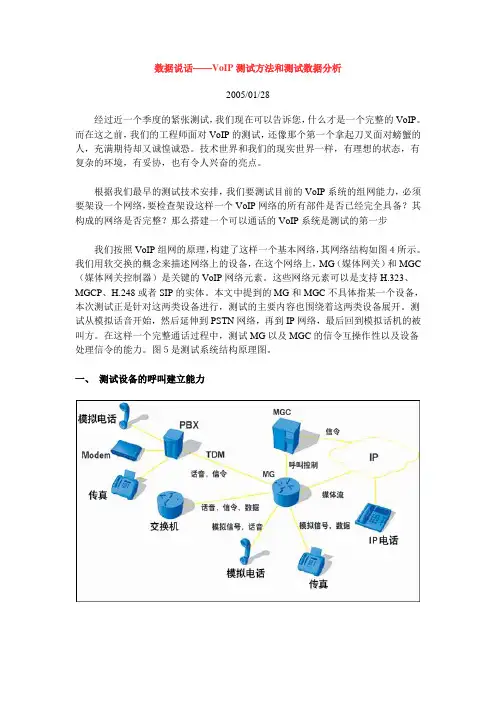

数据说话——VoIP测试方法和测试数据分析2005/01/28经过近一个季度的紧张测试，我们现在可以告诉您，什么才是一个完整的VoIP。
而在这之前，我们的工程师面对VoIP的测试，还像那个第一个拿起刀叉面对螃蟹的人，充满期待却又诚惶诚恐。
技术世界和我们的现实世界一样，有理想的状态，有复杂的环境，有妥协，也有令人兴奋的亮点。
根据我们最早的测试技术安排，我们要测试目前的VoIP系统的组网能力，必须要架设一个网络，要检查架设这样一个VoIP网络的所有部件是否已经完全具备？其构成的网络是否完整？那么搭建一个可以通话的VoIP系统是测试的第一步我们按照VoIP组网的原理，构建了这样一个基本网络，其网络结构如图４所示。
我们用软交换的概念来描述网络上的设备，在这个网络上，MG（媒体网关）和MGC （媒体网关控制器）是关键的VoIP网络元素。
这些网络元素可以是支持H.323、MGCP、H.248或者SIP的实体。
本文中提到的MG和MGC不具体指某一个设备，本次测试正是针对这两类设备进行，测试的主要内容也围绕着这两类设备展开。
测试从模拟话音开始，然后延伸到PSTN网络，再到IP网络，最后回到模拟话机的被叫方。
在这样一个完整通话过程中，测试MG以及MGC的信令互操作性以及设备处理信令的能力。
图５是测试系统结构原理图。
一、测试设备的呼叫建立能力我们采用了思博伦公司的Abacus5000型的IP电话测试议。
通过模拟网络中的模拟电话终端、IP电话终端、MGC、传真终端等元素，以一个简单的测试结构，来测试被测的语音网关的饱和呼叫量。
饱和呼叫量可以用两个参数来表示：忙时呼叫量（BHCA）或者每秒建立呼叫数量（CAPS）。
BHCA是忙时呼叫量的缩写，主要测试内容为：在一小时之内，系统能建立通话连接的绝对数量值。
测试结果是一个极端能力的反映，它反映了设备的软件和硬件的综合性能。
如果您的企业是一个有巨大话务量需求的企业，这个参数应该是一个最重要的参考指标。

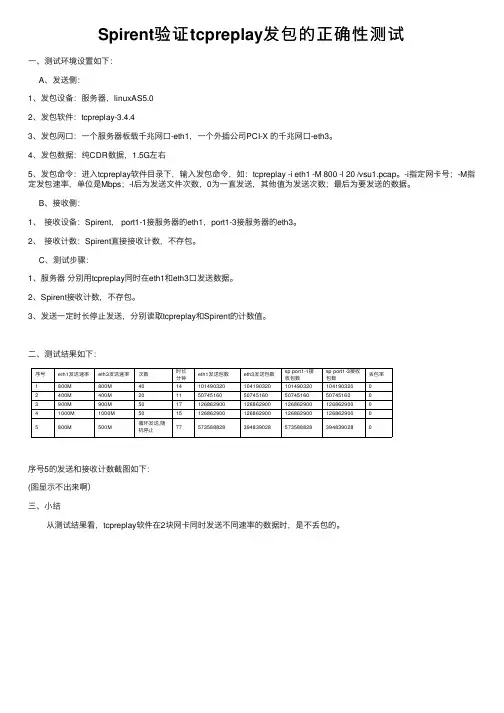

Spirent验证tcpreplay发包的正确性测试⼀、测试环境设置如下：A、发送侧：1、发包设备：服务器，linuxAS5.02、发包软件：tcpreplay-3.4.43、发包⽹⼝：⼀个服务器板载千兆⽹⼝-eth1，⼀个外插公司PCI-X 的千兆⽹⼝-eth3。
4、发包数据：纯CDR数据，1.5G左右5、发包命令：进⼊tcpreplay软件⽬录下，输⼊发包命令，如：tcpreplay -i eth1 -M 800 -l 20 /vsu1.pcap。
-i指定⽹卡号；-M指定发包速率，单位是Mbps；-l后为发送⽂件次数，0为⼀直发送，其他值为发送次数；最后为要发送的数据。
B、接收侧：1、接收设备：Spirent， port1-1接服务器的eth1，port1-3接服务器的eth3。
2、接收计数：Spirent直接接收计数，不存包。
C、测试步骤：1、服务器分别⽤tcpreplay同时在eth1和eth3⼝发送数据。
2、Spirent接收计数，不存包。
3、发送⼀定时长停⽌发送，分别读取tcpreplay和Spirent的计数值。
⼆、测试结果如下：序号eth1发送速率eth3发送速率次数时长分钟eth1发送包数eth3发送包数sp port1-1接收包数sp port1-3接收包数丢包率1800M800M40141014903201041903201014903201041903200 2400M400M2011507451605074516050745160507451600 3900M900M50171268629001268629001268629001268629000 41000M1000M501512686290012686290012686290012686290005800M500M 循环发送,随机停⽌775735888283948390285735888283948390280序号5的发送和接收计数截图如下：(图显⽰不出来啊）三、⼩结从测试结果看，tcpreplay软件在2块⽹卡同时发送不同速率的数据时，是不丢包的。

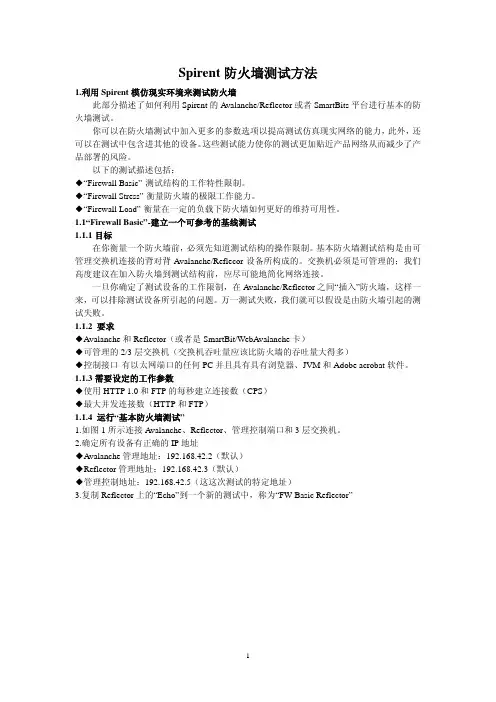

Spirent防火墙测试方法1.利用Spirent模仿现实环境来测试防火墙此部分描述了如何利用Spirent的Avalanche/Reflector或者SmartBits平台进行基本的防火墙测试。
你可以在防火墙测试中加入更多的参数选项以提高测试仿真现实网络的能力，此外，还可以在测试中包含进其他的设备。
这些测试能力使你的测试更加贴近产品网络从而减少了产品部署的风险。
以下的测试描述包括：◆“Firewall Basic”-测试结构的工作特性限制。
◆“Firewall Stress”-衡量防火墙的极限工作能力。
◆“Firewall Load”-衡量在一定的负载下防火墙如何更好的维持可用性。
1.1“Firewall Basic”-建立一个可参考的基线测试1.1.1目标在你衡量一个防火墙前，必须先知道测试结构的操作限制。
基本防火墙测试结构是由可管理交换机连接的背对背Avalanche/Reflecor设备所构成的。
交换机必须是可管理的；我们高度建议在加入防火墙到测试结构前，应尽可能地简化网络连接。
一旦你确定了测试设备的工作限制，在Avalanche/Reflector之间“插入”防火墙，这样一来，可以排除测试设备所引起的问题。
万一测试失败，我们就可以假设是由防火墙引起的测试失败。
1.1.2 要求◆Avalanche和Reflector（或者是SmartBit/WebAvalanche卡）◆可管理的2/3层交换机（交换机吞吐量应该比防火墙的吞吐量大得多）◆控制接口-有以太网端口的任何PC并且具有具有浏览器、JVM和Adobe acrobat软件。
1.1.3需要设定的工作参数◆使用HTTP 1.0和FTP的每秒建立连接数（CPS）◆最大并发连接数（HTTP和FTP）1.1.4 运行“基本防火墙测试”1.如图1所示连接Avalanche、Reflector、管理控制端口和3层交换机。
2.确定所有设备有正确的IP地址◆Avalanche管理地址：192.168.42.2（默认）◆Reflector管理地址：192.168.42.3（默认）◆管理控制地址：192.168.42.5（这这次测试的特定地址）3.复制Reflector上的“Echo”到一个新的测试中，称为“FW Basic Reflector”图1：定义Avalanche，Reflector操作极限◆设置服务器支持HTTP 1.0和FTP（1KB文件大小）◆确保测试可以到达稳定状态4.在Avalanche上配置“Firewall Basic”测试选择一个预先配置好的测试（SPI）并复制它到“Firewall Basic”测试中。
sipp模拟电信运营商VoIP终端测试（SIP协议调试）三⼤运营商和其他众多通信业务⼚商都可能有SIP服务器，⽤来⽀持语⾳对讲，多媒体调度等功能，他们的平台可能不是标准的SIP协议会话。
为了应对没完没了的对接各个⼚商的平台，这⾥再整理了⼀套协议脚本，毕竟全都是没有意义的⽆⽤功，标准化的SIP会话就是最好的。
感谢西安的枫林晨曦，帮忙抓包，整理了这套脚本。
1、先熟悉⼀下SIP的各种请求⽅法INVITE，ACK，BYE，CANCEL，OPTIONS，REGISTER，PRACK，SUBSCRIBE，NOTIFY，PUBLISH，INFO，REFER，MESSAGE，UPDATE SIP request methods2、调试协议，少不了要抓包分析数据，⼿机app抓包，最简单，最靠谱的就是在电脑上装个wifi热点，让⼿机连上这个热点，在电脑上抓取这个wifi⽹卡的数据。
有的电脑⽹卡能模拟wifi AP，如果不⽀持，就买个wifi⽹卡吧Android抓包⽅法(三)之Win7笔记本Wifi热点+WireShark⼯具3、各请求流程的协议脚本不⼀定能直接⽤，⼀般都需要调整，因为每家都可能有差异，按照⼚商给的协议⽂档，或者抓包信息来调整。
虽然抓包就什么都有了，但是我这⾥还是把运营商的信息屏蔽了，毕竟签了保密协议，免得被找茬。
不熟悉协议可以参考1）regclient_set_c_port.xml<?xml version="1.0" encoding="utf-8" ?><!DOCTYPE scenario SYSTEM "sipp.dtd"><scenario name="regclient"><!--本脚本特为持续性测试使⽤，如单次使⽤，建议-p 与-set c_port的端⼝设为相同--><!--执⾏命令样例：sipp -sf regclient_set_c_port.xml SIP_Proxy_IP:SIP_Proxy_Port -i 172.16.0.6 -p 5088 -inf callee.csv -set c_port 5088 -m 1--><Global variables="c_port"/><nop hide="true"><action><!--设置EXP的值为3600--><assignstr assign_to="EXP" value="3600"/><assignstr assign_to="DOMAIN" value="运营商域名"/></action></nop><send><![CDATA[REGISTER sip:[$DOMAIN] SIP/2.0Via: SIP/2.0/[transport] [local_ip]:[local_port];branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=acknnkkg.[call_number]To: <sip:[field0]@[$DOMAIN]>Call-ID: [call_id]CSeq: 1 REGISTERContact: <sip:[field0]@[local_ip]:[$c_port];line=79169130b56d431>Max-Forwards: 70Subject: Reg Performance Test made by wangweiuser-agent: SIPp clientDigest username="sip:[field0]@[$DOMAIN]", realm="[$DOMAIN]", uri="sip:[$DOMAIN]"Expires: [$EXP]Content-Length: 0]]></send><recv response="401" optional="true" auth="true" next="auth"></recv><recv response="403" optional="true" next="END"></recv><recv response="404" optional="true" next="END"></recv><recv response="200" next="END" timeout="5000"></recv><label id="auth"/><send><![CDATA[REGISTER sip:[$DOMAIN] SIP/2.0Via: SIP/2.0/[transport] [local_ip]:[local_port];branch=[branch][last_From:][last_To:][last_Call-ID:][last_CSeq:]Contact: <sip:[field0]@[local_ip]:[$c_port];line=79169130b56d431>Max-Forwards: 70Subject: Reg Performance Test made by wangweiuser-agent: SIPp clientExpires: [$EXP][field2]Content-Length: 0]]></send><recv response="200" next="END" timeout="5000"></recv><label id="END"/><nop hide="true"></nop><!--<Reference variables="microseconds,seconds" />--><!-- Definition of the response time repartition table (unit is ms) --><ResponseTimeRepartition value="50, 200"/><!-- Definition of the call length repartition table (unit is ms) --><CallLengthRepartition value="500, 5000"/></scenario>2）publish.xml<?xml version="1.0" encoding="ISO-8859-1" ?><!DOCTYPE scenario SYSTEM "sipp.dtd"><scenario name="publish_client"><!----><!--执⾏命令样例：sipp -sf publish.xml SIP_Proxy_IP:SIP_Proxy_Port -i 172.16.0.6 -p 5088 -inf callee.csv -m 1--> <nop hide="true"><action><!--设置EXP的值为3600--><assignstr assign_to="EXP" value="3600"/><assignstr assign_to="DOMAIN" value="运营商域名"/></action></nop><send><![CDATA[PUBLISH sip:[field0]@[$DOMAIN] SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=acknnkkg.[call_number]To: <sip:[field0]@[$DOMAIN]>Call-ID: [call_id]CSeq: 2 PUBLISHMax-Forwards: 70User-Agent: SIPp clientExpires: [$EXP]Event: poc-settingsAccept-Contact: 请查找运营商⽂档字段Supported: 100rel,eventlist,timer,multiple-referContent-Type: 请查找运营商⽂档字段Content-Length:[len]<?xml version="1.0" encoding="UTF-8"?><poc-settings xmlns="请查找运营商⽂档字段" xsi:schemaLocation="请查找运营商⽂档字段"><entity id="sip:[field0]@[$DOMAIN]"><isb-settings><incoming-session-barring active="false" /></isb-settings><am-settings><answer-mode>automatic</answer-mode></am-settings><ipab-settings><incoming-personal-alert-barring active="false" /></ipab-settings><sss-settings><simultaneous-sessions-support active="true" /></sss-settings></entity></poc-settings>]]></send><recv response="200" next="END" timeout="5000"></recv><label id="END"/><nop hide="true"></nop><!--<Reference variables="microseconds,seconds" />--><!-- Definition of the response time repartition table (unit is ms) --><ResponseTimeRepartition value="50, 200"/><!-- Definition of the call length repartition table (unit is ms) --><CallLengthRepartition value="500, 5000"/></scenario>3）poc.xml<?xml version="1.0" encoding="utf-8" ?><!DOCTYPE scenario SYSTEM "sipp.dtd"><scenario name="caller_with_auth"><nop hide="true"><action><!--设置EXP的值为3600--><assignstr assign_to="POCID" value="C127375"/><assignstr assign_to="EXP" value="120"/><assignstr assign_to="DOMAIN" value="运营商域名"/></action></nop><!--执⾏命令样例：sudo sipp -sf poc.xml SIP_Proxy_IP:SIP_Proxy_Port -i 172.16.0.6 -p 5088 -inf callee.csv -m 1 -d 60000 -oocsn ooc_default--> <!--发送INVITE消息，设定重传定时器为1000ms，同时启动定时器invite--><send><![CDATA[INVITE sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=4140059To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>Call-ID:[call_id]CSeq: 1 INVITEContact: <sip:[field0]@[local_ip]:[local_port]>;请查找运营商⽂档字段Allow: INVITE,ACK,CANCEL,BYE,REGISTER,PRACK,PUBLISH,REFER,SUBSCRIBE,NOTIFY,MESSAGEP-Preferred-Identity: <sip:[field0]@[$DOMAIN]>Session-Expires: [$EXP]Supported: replaces, 100rel, timerMax-Forwards: 70User-Agent: SIPp client modeAccept-Contact: 请查找运营商⽂档字段Content-Type: application/sdpContent-Length:[len]v=0o=SIPp [pid][call_number] 8[pid][call_number]8 IN IP[local_ip_type] [local_ip]s=SIPp Normal Call Testc=IN IP[media_ip_type] [media_ip]t=0 0m=audio [media_port] RTP/AVP 106a=rtpmap:106 AMR/8000a=fmtp:106 mode-set=0,1,2,3,4,5,6,7; octet-align=1a=ptime:200m=application 10667 UDP TBCPa=fmtp:TBCP queuing=0; tb_priority=1; poc_sess_priority=0]]></send><!--1xx响应均为可选接收消息，且接收到临时响应后，即可停⽌invite定时器的计时--><!--收到4xx/5xx错误响应后，直接进⼊呼叫失败--><recv response="100" optional="true"></recv><recv response="183" optional="true" next="normal"></recv><recv response="403" optional="true" next="err_ack"></recv><recv response="480" optional="true" next="err_ack"></recv><recv response="486" optional="true" next="err_ack"></recv><recv response="500" optional="true" next="err_ack"></recv><recv response="503" optional="true" next="err_ack"></recv><recv response="180" optional="true" next="normal"></recv><label id="normal"/><!--<recv response="200"></recv>--><recv response="200"></recv><send><![CDATA[ACK sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]Route: <sip:[remote_ip];lr>From: <sip:[field0]@[$DOMAIN]>;tag=4140059To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>;tag=9500414 Call-ID: [call_id]CSeq: 1 ACKContact: <sip:[field0]@[local_ip]:[local_port]>;请查找运营商⽂档字段Max-Forwards: 70User-Agent: SIPp client modeContent-Length: 0]]></send><!--<pause hide="true" milliseconds="500"/><send><![CDATA[SUBSCRIBE sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0 Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=4628763To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>Call-ID: [call_id]CSeq: 2 SUBSCRIBEContact: <sip:[field0]@[local_ip]:[local_port]>Max-Forwards: 70User-Agent: SIPp client modeExpires: [$EXP]Event: conferenceAccept-Contact:请查找运营商⽂档字段Content-Length: 0]]></send><recv response="200"></recv>--><pause hide="true" milliseconds="500"/><!--使⽤rtp_stream循环播放PCMA⾳频<nop hide="true"><action><exec rtp_stream="pcap/g711a.pcap,-1,0"/></action></nop>--><!--使⽤rtp_stream循环播放PCMU⾳频<nop hide="true"><action><exec rtp_stream="pcap/g711u.pcap,-1,0"/></action></nop>--><!--使⽤play_pcap单次播放PCMA⾳频<nop hide="true"><action><exec play_pcap_audio="pcap/g711a.pcap"/></action></nop>--><!--使⽤play_pcap单次播放PCMU⾳频<nop hide="true"><action><exec play_pcap_audio="pcap/g711u.pcap"/></action></nop>--><!--使⽤play_pcap单次播放amr⾳频--><nop hide="true"><action><exec play_pcap_audio="pcap/amr.pcap"/></action></nop><!--媒体流传输完毕后，暂停发送BYE结束呼叫，在执⾏命令中增加参数-d 指定暂停时间：如-d 10000暂停10秒--> <pause /><!--<send><![CDATA[SUBSCRIBE sip:[$POCID]&[field1]@[$DOMAIN] SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=4628763To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>[peer_tag_param]Call-ID: [call_id]CSeq: 3 SUBSCRIBEContact: <sip:[field0]@[local_ip]:[local_port]>Max-Forwards: 70User-Agent: SIPp client modeAccept: 请查找运营商⽂档字段Expires: 0Event: conferenceAccept-Contact: 请查找运营商⽂档字段Content-Length: 0]]></send><recv response="200"></recv>--><send start_rtd="bye"><![CDATA[BYE sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]Route: <sip:[remote_ip];lr>From: <sip:[field0]@[$DOMAIN]>;tag=4140059To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>;tag=9500414Call-ID: [call_id]CSeq: 4 BYEContact: <sip:[field0]@[local_ip]:[local_port]>Max-Forwards: 70User-Agent: SIPp client modeContent-Length: 0]]></send><recv response="200" rtd="bye" next="END"></recv><!--异常结束，复⽤err_ack流程--><label id="err_ack"/><send><![CDATA[ACK sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0[last_Via:]From: <sip:[field0]@[$DOMAIN]>;tag=[call_number]zhg8To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>[peer_tag_param][last_Call-ID:]CSeq: 1 ACKContact: <sip:[field0]@[local_ip]:[local_port]>;请查找运营商⽂档字段Max-Forwards: 70User-Agent: SIPp client modeContent-Length: 0]]></send><!--正常结束--><label id="END"/><nop hide="true"></nop><!--如果存在定义了但未被使⽤的变量，可以在下⾯语句的双引号中增加，避免运⾏时报错<Reference variables="junk,callee_media_port" />--><!--definition of the response time repartition table (unit is ms) --><ResponseTimeRepartition value="50, 200,1000,2000,4000,10000"/><!--definition of the call length repartition table (unit is ms) --><CallLengthRepartition value="500, 1000, 10000"/></scenario>4） subscribe.xml<?xml version="1.0" encoding="utf-8" ?><!DOCTYPE scenario SYSTEM "sipp.dtd"><scenario name="subscribe"><Global variables="c_port"/><!--执⾏命令样例：sipp -sf subscribe.xml SIP_Proxy_IP:SIP_Proxy_Port -i 172.16.0.6 -p 5077 -set c_port 5088 -inf callee.csv -m 1 -d 40000--> <nop hide="true"><action><!--设置EXP的值为3600--><assignstr assign_to="POCID" value="C127375"/><assignstr assign_to="EXP" value="120"/><assignstr assign_to="DOMAIN" value="运营商域名"/></action></nop><send><![CDATA[SUBSCRIBE sip:[$POCID]&[field1]@[$DOMAIN];session=chat SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=4629583To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>Call-ID: [call_id]CSeq: 2 SUBSCRIBEContact: <sip:[field0]@[local_ip]:[$c_port]>Max-Forwards: 70User-Agent: SIPp client modeExpires: [$EXP]Event: conferenceAccept-Contact: 请查找运营商⽂档字段Content-Length: 0]]></send><recv response="200"></recv><pause /><send><![CDATA[SUBSCRIBE sip:[$POCID]&[field1]@[$DOMAIN] SIP/2.0Via: SIP/2.0/UDP [local_ip]:[local_port];rport;branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=4629583To: <sip:[$POCID]&[field1]@[$DOMAIN];session=chat>[peer_tag_param]Call-ID: [call_id]CSeq: 3 SUBSCRIBEContact: <sip:[field0]@[local_ip]:[$c_port]>Max-Forwards: 70User-Agent: SIPp client modeAccept: 请查找运营商⽂档字段Expires: 0Event: conferenceAccept-Contact: 请查找运营商⽂档字段Content-Length: 0]]></send><recv response="200"></recv><!--正常结束--><label id="END"/><nop hide="true"></nop><!--如果存在定义了但未被使⽤的变量，可以在下⾯语句的双引号中增加，避免运⾏时报错<Reference variables="junk,callee_media_port" />--><!--definition of the response time repartition table (unit is ms) --><ResponseTimeRepartition value="50, 200,1000,2000,4000,10000"/><!--definition of the call length repartition table (unit is ms) --><CallLengthRepartition value="500, 1000, 10000"/></scenario>5) sip⾥的rtcp操作, 抢占讲话权限TBCP 消息简要概述6) deregclient_set_c_port.xml<?xml version="1.0" encoding="utf-8" ?><!DOCTYPE scenario SYSTEM "sipp.dtd"><scenario name="regclient"><!--本脚本特为持续性测试使⽤，如单次使⽤，建议-p 与-set c_port的端⼝设为相同--><!--执⾏命令样例：sipp -sf deregclient_set_c_port.xml SIP_Proxy_IP:SIP_Proxy_Port -i 172.16.0.6 -p 5088 -inf callee.csv -set c_port 5088 -m 1--> <Global variables="c_port"/><nop hide="true"><action><!--设置EXP的值为3600--><assignstr assign_to="EXP" value="0"/><assignstr assign_to="DOMAIN" value="运营商域名"/></action></nop><send><![CDATA[REGISTER sip:[$DOMAIN] SIP/2.0Via: SIP/2.0/[transport] [local_ip]:[local_port];branch=[branch]From: <sip:[field0]@[$DOMAIN]>;tag=acknnkkg.[call_number]To: <sip:[field0]@[$DOMAIN]>Call-ID: [call_id]CSeq: 1 REGISTERContact: <sip:[field0]@[local_ip]:[$c_port];line=79169130b56d431>Max-Forwards: 70Subject: Reg Performance Test made by wangweiuser-agent: SIPp clientDigest username="sip:[field0]@[$DOMAIN]", realm="[$DOMAIN]", uri="sip:[$DOMAIN]"Expires: [$EXP]Content-Length: 0]]></send><recv response="401" optional="true" auth="true" next="auth"></recv><recv response="403" optional="true" next="END"></recv><recv response="404" optional="true" next="END"></recv><recv response="200" next="END" timeout="5000"></recv><label id="auth"/><send><![CDATA[REGISTER sip:[$DOMAIN] SIP/2.0Via: SIP/2.0/[transport] [local_ip]:[local_port];branch=[branch][last_From:][last_To:][last_Call-ID:][last_CSeq:]Contact: <sip:[field0]@[local_ip]:[$c_port];line=79169130b56d431>Max-Forwards: 70Subject: Reg Performance Test made by wangweiuser-agent: SIPp clientExpires: [$EXP][field2]Content-Length: 0]]></send><recv response="200" next="END" timeout="5000"></recv><label id="END"/><nop hide="true"></nop><!--<Reference variables="microseconds,seconds" />--><!-- Definition of the response time repartition table (unit is ms) --><ResponseTimeRepartition value="50, 200"/><!-- Definition of the call length repartition table (unit is ms) --><CallLengthRepartition value="500, 5000"/></scenario>4、sipp xml正则表达式获取接收的信息<recv response="200"><action><ereg regexp="\r\n\r\n(.*)" search_in="msg" assign_to="sdp_info"/><!--<ereg regexp=".*" search_in="msg" body="" assign_to="1" /><ereg regexp=".*" search_in="hdr" header="CSeq:" check_it="true" assign_to="2" /><exec command="echo [$1] >> from_list.log"/>--><exec command="echo '[$sdp_info]' >> from_list.log"/> </action></recv>。

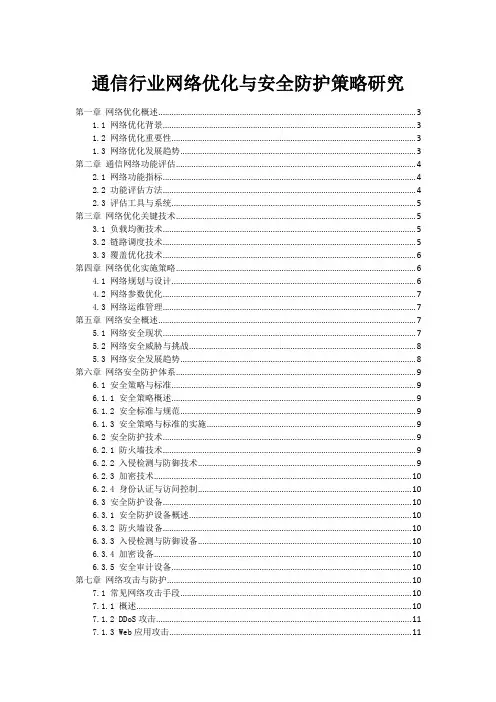

通信行业网络优化与安全防护策略研究第一章网络优化概述 (3)1.1 网络优化背景 (3)1.2 网络优化重要性 (3)1.3 网络优化发展趋势 (3)第二章通信网络功能评估 (4)2.1 网络功能指标 (4)2.2 功能评估方法 (4)2.3 评估工具与系统 (5)第三章网络优化关键技术 (5)3.1 负载均衡技术 (5)3.2 链路调度技术 (5)3.3 覆盖优化技术 (6)第四章网络优化实施策略 (6)4.1 网络规划与设计 (6)4.2 网络参数优化 (7)4.3 网络运维管理 (7)第五章网络安全概述 (7)5.1 网络安全现状 (7)5.2 网络安全威胁与挑战 (8)5.3 网络安全发展趋势 (8)第六章网络安全防护体系 (9)6.1 安全策略与标准 (9)6.1.1 安全策略概述 (9)6.1.2 安全标准与规范 (9)6.1.3 安全策略与标准的实施 (9)6.2 安全防护技术 (9)6.2.1 防火墙技术 (9)6.2.2 入侵检测与防御技术 (9)6.2.3 加密技术 (10)6.2.4 身份认证与访问控制 (10)6.3 安全防护设备 (10)6.3.1 安全防护设备概述 (10)6.3.2 防火墙设备 (10)6.3.3 入侵检测与防御设备 (10)6.3.4 加密设备 (10)6.3.5 安全审计设备 (10)第七章网络攻击与防护 (10)7.1 常见网络攻击手段 (10)7.1.1 概述 (10)7.1.2 DDoS攻击 (11)7.1.3 Web应用攻击 (11)7.1.4 恶意软件攻击 (11)7.1.5 社交工程攻击 (11)7.1.6 网络钓鱼攻击 (11)7.2 网络攻击防范策略 (11)7.2.1 概述 (11)7.2.2 防范DDoS攻击 (11)7.2.3 防范Web应用攻击 (12)7.2.4 防范恶意软件攻击 (12)7.2.5 防范社交工程攻击 (12)7.2.6 防范网络钓鱼攻击 (12)7.3 网络攻击应对措施 (12)7.3.1 概述 (12)7.3.2 建立网络安全预警系统 (12)7.3.3 建立应急响应团队 (12)7.3.4 建立网络安全防护体系 (13)7.3.5 建立网络安全信息共享机制 (13)第八章网络安全监测与预警 (13)8.1 网络安全监测系统 (13)8.1.1 监测系统的构成 (13)8.1.2 监测系统的关键技术 (13)8.2 网络安全预警机制 (14)8.2.1 预警机制的基本原理 (14)8.2.2 预警机制的关键技术 (14)8.3 网络安全事件处理 (14)8.3.1 事件处理流程 (14)8.3.2 事件处理关键技术 (15)第九章网络安全风险管理 (15)9.1 风险评估方法 (15)9.1.1 概述 (15)9.1.2 风险识别 (15)9.1.3 风险分析 (15)9.1.4 风险评价 (16)9.2 风险防范策略 (16)9.2.1 安全策略制定 (16)9.2.2 安全防护体系构建 (16)9.2.3 安全培训与宣传 (16)9.3 风险应对措施 (16)9.3.1 风险预防 (16)9.3.2 风险转移 (17)9.3.3 风险缓解 (17)9.3.4 风险接受 (17)第十章通信行业网络安全防护策略 (17)10.1 通信行业网络安全特点 (17)10.2 通信行业网络安全防护策略 (17)10.3 通信行业网络安全发展趋势与挑战 (18)第一章网络优化概述1.1 网络优化背景信息技术的飞速发展，通信行业在国民经济中的地位日益凸显。

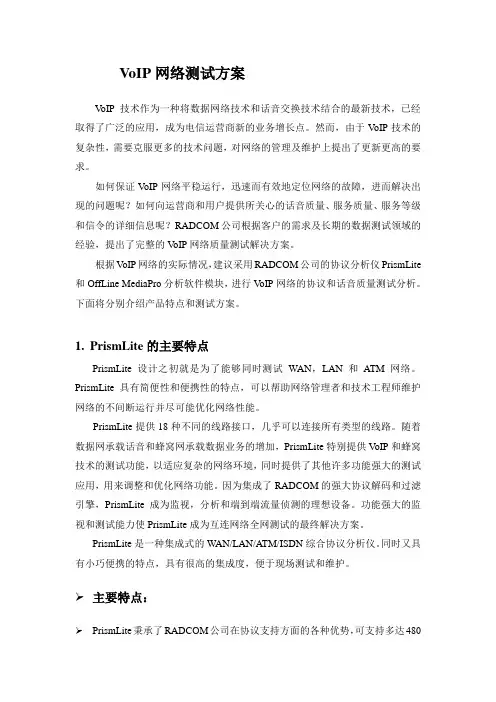

VoIP网络测试方案V oIP技术作为一种将数据网络技术和话音交换技术结合的最新技术，已经取得了广泛的应用，成为电信运营商新的业务增长点。
然而，由于V oIP技术的复杂性，需要克服更多的技术问题，对网络的管理及维护上提出了更新更高的要求。
如何保证V oIP网络平稳运行，迅速而有效地定位网络的故障，进而解决出现的问题呢？如何向运营商和用户提供所关心的话音质量、服务质量、服务等级和信令的详细信息呢？RADCOM公司根据客户的需求及长期的数据测试领域的经验，提出了完整的V oIP网络质量测试解决方案。
根据V oIP网络的实际情况，建议采用RADCOM公司的协议分析仪PrismLite 和OffLine MediaPro分析软件模块，进行V oIP网络的协议和话音质量测试分析。
下面将分别介绍产品特点和测试方案。
1.PrismLite的主要特点PrismLite设计之初就是为了能够同时测试WAN，LAN和ATM网络。
PrismLite具有简便性和便携性的特点，可以帮助网络管理者和技术工程师维护网络的不间断运行并尽可能优化网络性能。
PrismLite提供18种不同的线路接口，几乎可以连接所有类型的线路。
随着数据网承载话音和蜂窝网承载数据业务的增加，PrismLite特别提供V oIP和蜂窝技术的测试功能，以适应复杂的网络环境，同时提供了其他许多功能强大的测试应用，用来调整和优化网络功能。
因为集成了RADCOM的强大协议解码和过滤引擎，PrismLite成为监视，分析和端到端流量侦测的理想设备。
功能强大的监视和测试能力使PrismLite成为互连网络全网测试的最终解决方案。
PrismLite是一种集成式的WAN/LAN/ATM/ISDN综合协议分析仪。
同时又具有小巧便携的特点，具有很高的集成度，便于现场测试和维护。
主要特点：PrismLite秉承了RADCOM公司在协议支持方面的各种优势，可支持多达480余种数据通信和信令协议，基本涵盖了数通信领域的所有协议。

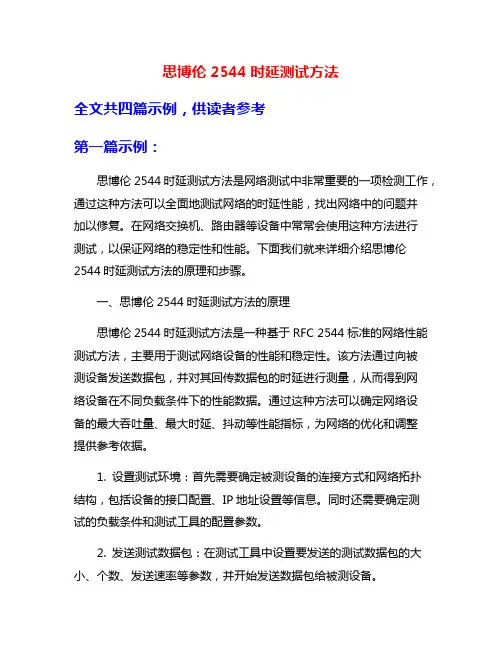

思博伦2544时延测试方法全文共四篇示例，供读者参考第一篇示例：思博伦2544时延测试方法是网络测试中非常重要的一项检测工作，通过这种方法可以全面地测试网络的时延性能，找出网络中的问题并加以修复。
在网络交换机、路由器等设备中常常会使用这种方法进行测试，以保证网络的稳定性和性能。
下面我们就来详细介绍思博伦2544时延测试方法的原理和步骤。
一、思博伦2544时延测试方法的原理思博伦2544时延测试方法是一种基于RFC 2544标准的网络性能测试方法，主要用于测试网络设备的性能和稳定性。
该方法通过向被测设备发送数据包，并对其回传数据包的时延进行测量，从而得到网络设备在不同负载条件下的性能数据。
通过这种方法可以确定网络设备的最大吞吐量、最大时延、抖动等性能指标，为网络的优化和调整提供参考依据。
1. 设置测试环境：首先需要确定被测设备的连接方式和网络拓扑结构，包括设备的接口配置、IP地址设置等信息。
同时还需要确定测试的负载条件和测试工具的配置参数。
2. 发送测试数据包：在测试工具中设置要发送的测试数据包的大小、个数、发送速率等参数，并开始发送数据包给被测设备。
3. 测量时延：一旦接收到被测设备回传的数据包，测试工具就会记录下发送和接收数据包的时间戳，并计算出数据包的往返时延。
通过多次测试可以得到网络设备在不同负载条件下的时延性能数据。
4. 分析测试结果：根据测试结果可以评估网络设备的性能表现，包括最大吞吐量、最大时延、抖动等指标。
同时也可以通过分析时延数据找出网络中存在的问题，并对网络进行优化调整。
5. 优化调整：根据分析结果对网络设备进行优化调整，比如调整数据包的传输速率、优化网络拓扑结构等，以提升网络的性能和稳定性。
思博伦2544时延测试方法还常用于网络规划和设计中，通过对网络设备性能的评估和优化，可以提升网络的可靠性和性能，满足不同应用场景的需求。
第二篇示例：思博伦2544时延测试方法是网络测试中非常重要的一种方法，用于评估网络设备在传输数据时的延迟情况。
使用Spirent TestCenter发出有状态的应用层流量（ALP测试）王岩Wayne.wang@简介}什么是Application Layer Protocol （ALP）}ALP的两种配置模式•向导模式：•手工模式}测试结果显示什么是Application Layer Protocol}ALP的用途?•用于Multi Play 测试下的多应用流量模拟•验证通过DHCP/PPPoE/L2TP等接入协议封装形式下的应用层协议转发性能•验证DUT/SUT对于不同协议数据流量的进行QoS策略时候的功能及效果}ALP带来的好处?•无需软件切换就能够实现二三层测试到应用层流量模拟的转换•任意协议的叠加测试能力，Layer 4-7 Over any Protocol•能够模拟视频服务器发出基于真实视频文件的视频流•能够实时的评估VoIP的MOS结果•简单、易于使用什么是ALPTechnologySelectorALP Protocolconfiguration tab}向导模式配置项目•HTTP 协议配置•FTP 协议配置•SIP 协议配置•Vidoe（RTSP及组播）协议配置}配置完成后直接可以运行测试}测试完成后测试结果实时统计}向导模式位置}指定客户端、服务器测试端口}添加到选择框}HTTP客户端属性}HTTP服务器属性}配置FTP协议测试压力}FTP客户端属性}FTP服务器属性}配置SIP协议测试压力}SIP 主、被叫属性（代理地址、呼叫时长、语音编码）}SIP UE号码本ALP向导模式（RTSP协议配置）}无需配置RTSP协议测试压力，默认每HOST 一次RTSP请求}RTSP客户端、服务器属性}视频循环播放ALP向导模式（Multicast Server配置）}选择“Device”管理，Video 工具栏}选中视频服务器所在端口}编辑服务器视频流ALP向导模式（Multicast Server配置2）}选择“添加”视频服务器}配置组播目的地址}选择“Device”管理，IGMP/MLD工具栏}选中视频服务器所在端口}编辑服务器视频流}选择“添加”组播组地址}确定客户端加入组播组的加入方式：ONE 2 ONE 、one 2 manyOne to One}Client 1 }Client 2 }Client 3 }Client 4 }Client 5}Server 1 }Server 2 }Server 3 }Server 4 }Server 5 }Server 6 }Server 7 }Server 8 }Server 9 }Server 10Many to Many (Full Meshed)}Client 1 }Client 2 }Client 3}Server 1 }Server 2 }Server 3 }Server 4 }Server 5 }Server 6 }Server 7 }Server 8 }Server 9 }Server 10ALP 手工配置模式SIP协议举例ALP 手工配置–创建Host BlockALP 手工配置–SIP （1）}选择“SIP”工具栏}激活SIP协议选项}Add “Load Profiles”}Add New“Load Profiles”}Add “Load Profiles”}Add New“Load Profiles”ALP 手工配置–SIP（4）}选择“SIP User Agent”}Add “New profile”}Add “Load Profiles”}Add New“Load Profiles”}Disable 将不会向服务器注册}配置Proxy Server}配置注册速度及呼叫时长}配置语音编解码格式}选择之前完成的“profile”配置}继续，仅当UA需要进行鉴权！ALP–实时结果分析}ALP实时结果选择}各协议分别统计、显示}任何结果都可以加入到图形结果统计Thank You!。
