配电箱壳体的规格型号及尺寸

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

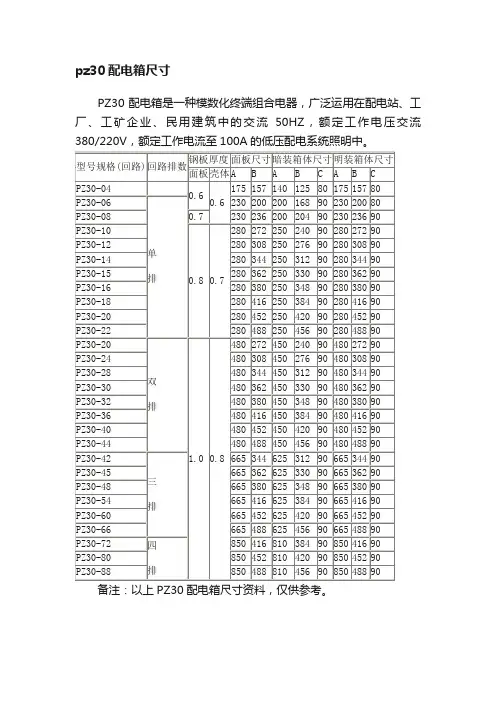

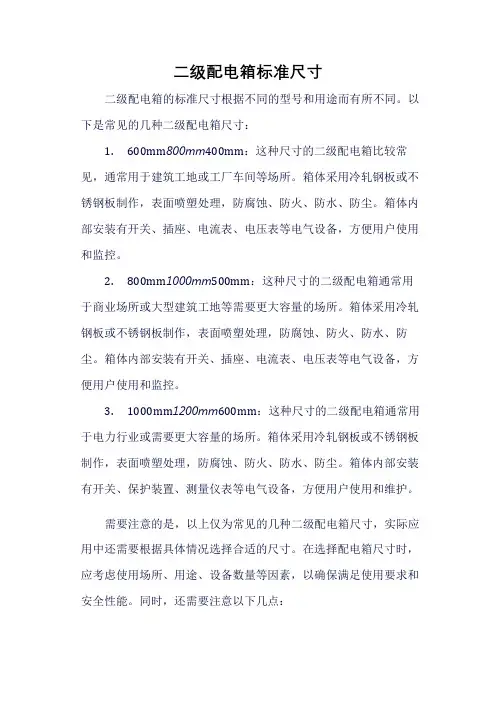

二级配电箱标准尺寸二级配电箱的标准尺寸根据不同的型号和用途而有所不同。

以下是常见的几种二级配电箱尺寸：1.600mm800mm400mm：这种尺寸的二级配电箱比较常见，通常用于建筑工地或工厂车间等场所。

箱体采用冷轧钢板或不锈钢板制作，表面喷塑处理，防腐蚀、防火、防水、防尘。

箱体内部安装有开关、插座、电流表、电压表等电气设备，方便用户使用和监控。

2.800mm1000mm500mm：这种尺寸的二级配电箱通常用于商业场所或大型建筑工地等需要更大容量的场所。

箱体采用冷轧钢板或不锈钢板制作，表面喷塑处理，防腐蚀、防火、防水、防尘。

箱体内部安装有开关、插座、电流表、电压表等电气设备，方便用户使用和监控。

3.1000mm1200mm600mm：这种尺寸的二级配电箱通常用于电力行业或需要更大容量的场所。

箱体采用冷轧钢板或不锈钢板制作，表面喷塑处理，防腐蚀、防火、防水、防尘。

箱体内部安装有开关、保护装置、测量仪表等电气设备，方便用户使用和维护。

需要注意的是，以上仅为常见的几种二级配电箱尺寸，实际应用中还需要根据具体情况选择合适的尺寸。

在选择配电箱尺寸时，应考虑使用场所、用途、设备数量等因素，以确保满足使用要求和安全性能。

同时，还需要注意以下几点：1.配电箱应安装在干燥、通风良好、无尘土飞扬的环境中，避免阳光直射和雨淋。

2.配电箱的安装高度应符合规定要求，一般安装在离地面1.5m~1.8m的高度上。

3.配电箱内部应合理布局，电气设备之间的距离应符合规范要求，以便于操作和维护。

4.配电箱的进出线口应密封良好，防止灰尘和杂物进入箱内，影响电气设备的正常运行。

5.配电箱应选用符合国家标准的品牌和型号，确保其质量和安全性能。

总之，选择合适的二级配电箱尺寸对于满足使用要求和安全性能至关重要。

在实际应用中，需要根据具体情况进行选择和配置，以确保配电系统的正常运行和安全性能。

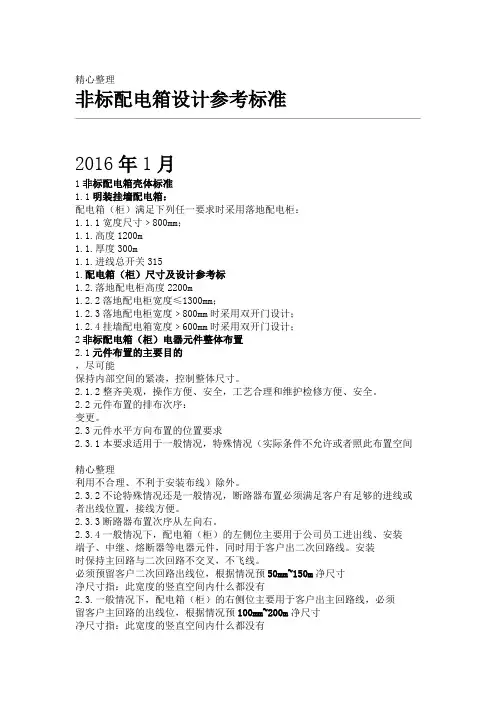

精心整理非标配电箱设计参考标准2016年1月1非标配电箱壳体标准1.1明装挂墙配电箱：配电箱（柜）满足下列任一要求时采用落地配电柜：1.1.1宽度尺寸﹥800mm；1.1.高度1200m1.1.厚度300m1.1.进线总开关3151.配电箱（柜）尺寸及设计参考标1.2.落地配电柜高度2200m1.2.2落地配电柜宽度≤1300mm；1.2.3落地配电柜宽度﹥800mm时采用双开门设计；1.2.4挂墙配电箱宽度﹥600mm时采用双开门设计；2非标配电箱（柜）电器元件整体布置2.1元件布置的主要目的，尽可能保持内部空间的紧凑，控制整体尺寸。

2.1.2整齐美观，操作方便、安全，工艺合理和维护检修方便、安全。

2.2元件布置的排布次序：变更。

2.3元件水平方向布置的位置要求2.3.1本要求适用于一般情况，特殊情况（实际条件不允许或者照此布置空间精心整理利用不合理、不利于安装布线）除外。

2.3.2不论特殊情况还是一般情况，断路器布置必须满足客户有足够的进线或者出线位置，接线方便。

2.3.3断路器布置次序从左向右。

2.3.4一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装端子、中继、熔断器等电器元件，同时用于客户出二次回路线。

安装时保持主回路与二次回路不交叉，不飞线。

必须预留客户二次回路出线位，根据情况预50mm~150m净尺寸净尺寸指：此宽度的竖直空间内什么都没有2.3.一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须留客户主回路的出线位，根据情况预100mm~200m净尺寸净尺寸指：此宽度的竖直空间内什么都没有者稍稍偏离中间位置，原则上两侧不允许布置断路器，如果空间允许可以布置浪涌保护器回路以及其他电器元件。

2.3.7布置必须满足客户进线或者出线的方便。

2.3.8布置须满足视觉上的美观大方、上端面水平。

2.3.9微型断路器水平之间布置禁止因空间原因强行挤压成一排。

原则上将同壳架电流或者出线电缆规格相同、框架一样的断路器布置在一排。
