气体管路施工技术要求及验收标准

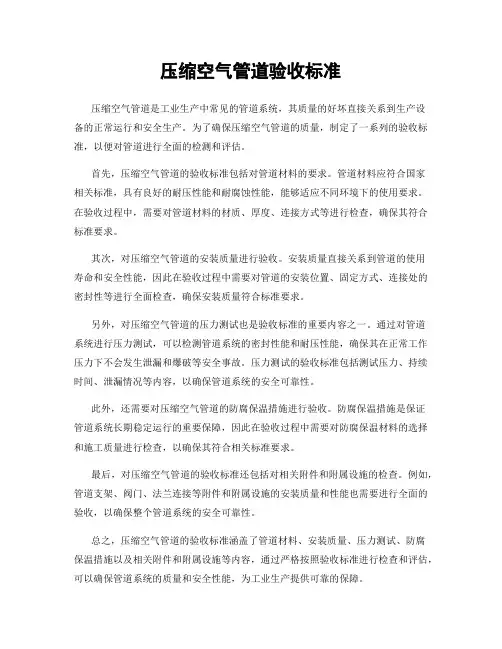

压缩空气管道验收标准压缩空气管道是工业生产中常见的管道系统，其质量的好坏直接关系到生产设备的正常运行和安全生产。

为了确保压缩空气管道的质量，制定了一系列的验收标准，以便对管道进行全面的检测和评估。

首先，压缩空气管道的验收标准包括对管道材料的要求。

管道材料应符合国家相关标准，具有良好的耐压性能和耐腐蚀性能，能够适应不同环境下的使用要求。

在验收过程中，需要对管道材料的材质、厚度、连接方式等进行检查，确保其符合标准要求。

其次，对压缩空气管道的安装质量进行验收。

安装质量直接关系到管道的使用寿命和安全性能，因此在验收过程中需要对管道的安装位置、固定方式、连接处的密封性等进行全面检查，确保安装质量符合标准要求。

另外，对压缩空气管道的压力测试也是验收标准的重要内容之一。

通过对管道系统进行压力测试，可以检测管道系统的密封性能和耐压性能，确保其在正常工作压力下不会发生泄漏和爆破等安全事故。

压力测试的验收标准包括测试压力、持续时间、泄漏情况等内容，以确保管道系统的安全可靠性。

此外，还需要对压缩空气管道的防腐保温措施进行验收。

防腐保温措施是保证管道系统长期稳定运行的重要保障，因此在验收过程中需要对防腐保温材料的选择和施工质量进行检查，以确保其符合相关标准要求。

最后，对压缩空气管道的验收标准还包括对相关附件和附属设施的检查。

例如，管道支架、阀门、法兰连接等附件和附属设施的安装质量和性能也需要进行全面的验收，以确保整个管道系统的安全可靠性。

总之，压缩空气管道的验收标准涵盖了管道材料、安装质量、压力测试、防腐保温措施以及相关附件和附属设施等内容，通过严格按照验收标准进行检查和评估，可以确保管道系统的质量和安全性能，为工业生产提供可靠的保障。

一、工程概述本工程为供气管路安装工程，主要涉及天然气、液化石油气等气体的输送。

为确保供气管路的安全、可靠运行，特制定本施工方案。

二、编制依据1. 《城镇燃气设计规范》（GB50028-2006）2. 《燃气工程施工及验收规范》（GB50249-2013）3. 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）4. 《施工现场临时用电安全技术规范》（JGJ46-2005）三、施工准备1. 技术文件准备：图纸会审、施工方案编制及焊接工艺评定；根据管道单线图编制焊口图，确定现场安装活口及预制管段号。

2. 材料准备：检查管材、管件、阀门、仪表等材料是否符合设计要求，确保质量。

3. 工具设备准备：切割机、焊接机、气割机、卷板机、滚圆机、弯管机、水平尺、线锤、焊接设备等。

4. 人员准备：施工队伍具备相应的资质和技能，确保施工质量。

四、施工工艺1. 管道预制：根据施工图纸，对管道进行预制，确保管道的尺寸、形状、坡度等符合设计要求。

2. 管道安装：（1）开槽：根据设计图纸，开挖管道沟槽，确保沟槽深度、宽度符合要求。

（2）管道铺设：将预制好的管道铺设到沟槽内，注意管道的坡度、标高。

（3）管道连接：采用焊接、法兰连接等方式将管道连接，确保连接牢固、密封。

（4）阀门安装：在管道上安装阀门，注意阀门的型号、规格、方向。

（5）仪表安装：安装压力表、流量计等仪表，确保仪表的精度和可靠性。

3. 压力测试：管道安装完成后，进行压力测试，确保管道的密封性和耐压性。

4. 管道防腐：对管道进行防腐处理，提高管道的使用寿命。

五、质量控制1. 材料质量：严格控制管材、管件、阀门、仪表等材料的质量，确保符合设计要求。

2. 施工质量：严格执行施工规范，确保管道的安装质量。

3. 检查验收：在施工过程中，加强检查验收，发现问题及时整改。

六、安全措施1. 施工人员必须佩戴防护用品，如安全帽、手套、眼镜等。

2. 施工现场设置警示标志，防止误操作。

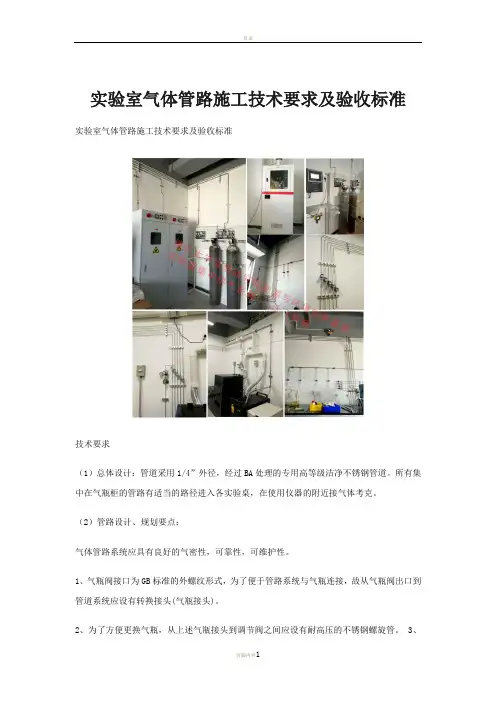

实验室气体管路施工技术要求及验收标准实验室气体管路施工技术要求及验收标准技术要求（1）总体设计：管道采用1/4”外径，经过BA处理的专用高等级洁净不锈钢管道。

所有集中在气瓶柜的管路有适当的路径进入各实验桌，在使用仪器的附近接气体考克。

（2）管路设计、规划要点：气体管路系统应具有良好的气密性，可靠性，可维护性。

1、气瓶阀接口为GB标准的外螺纹形式，为了便于管路系统与气瓶连接，故从气瓶阀出口到管道系统应设有转换接头(气瓶接头)。

2、为了方便更换气瓶，从上述气瓶接头到调节阀之间应设有耐高压的不锈钢螺旋管。

3、由于气瓶内部的气体压力为150Bar左右，使用点的压力较小，气体压力有变化，而且数值差距较大，故应在气瓶出口处设置一级减压阀（双表头）。

4、气路系统中应设有在紧急情况下能够快速切断供气的装置—开关阀，为了开关系统的方便和快捷，本项目中开关阀采用球阀。

5、为了保持气体的纯度及管道系统的气密性，所有管道采用进口BA级316L不锈钢管道，内表面按规定处理。

6、管道与阀件的连接，管道与管道的连接应保证系统的气密性，同时要便于维修及更换阀件。

7、管道固定件要求坚固，轻巧，耐用。

(3) 施工要求：1、所有不锈钢管道两端用塑料盖密封，外部有塑料套密封，在进入施工现场后，安装前，方可将塑料套拆封，并除去塑料盖。

2、管道铺设时，应注意平直，弯管处采用专用弯管器，不得徒手弯曲，切断管道时，用专用切管器操作，严禁用锯子锯断管道。

管道切断后，应用专用工具处理断口，严禁用普通锉刀处理。

3、在管道的行进路线中，每隔l米应设置一组管夹，如遇特殊建筑物结构，应酌情考虑。

4、管道穿墙及穿地板时，应设置套管，套管与管道之间的空隙，应采用不可燃烧的材料填充。

5、管道采用全自动焊机焊接方式衔接。

6、所有螺纹连接处应采用密封带密封。

7、所有系统部件安装完毕后，应用高纯氮气进行三遍以上的大流量吹扫。

8、在整个施工过程中，应注意施工安全。

(4)验收说明施工结束后，用高纯氮气进行检漏保压测试，测试压力应为工作压力的1.25倍。

气体管路工程施工方案一、工程概述气体管路工程是指为工业生产、实验室等场所供气体的管路系统。

气体管路工程一般包括气体储罐、管道、阀门、仪表及相关设备。

气体管路系统的选择、设计和施工对于气体使用的安全性、经济性和可靠性具有重要意义。

本次施工的气体管路工程属于新建项目，主要包括氮气、氧气、氢气等多种气体的供应与分配。

气体管路的设计应符合国家有关规范标准和安全规范要求，确保气体供应安全可靠、操作便捷，以满足生产工艺的需要。

二、施工前准备1. 工程技术准备（1）制定施工方案和程序，包括施工组织设计、施工计划、质量计划、安全计划等。

（2）进行现场勘察，了解工程地形地貌、周边环境、气体使用点位置等信息，为后续设计施工提供基础数据。

（3）对施工人员进行技术培训，确保施工人员具备相关施工技能和操作证书。

2. 施工物资准备（1）准备施工所需的管道、管件、阀门、仪表等材料和设备。

（2）保证供气体设备的品质和数量满足工程需要，确保供应及时。

（3）准备必要的施工机具、设备和安全防护用品。

3. 施工环境准备（1）清理施工场地，保障施工场地的平整和整洁。

（2）确定气体供应临时设施的位置，并保障设备的安全使用。

（3）设置施工现场标志牌、安全警示牌等，保障施工现场的安全。

三、设计方案1. 管道布置设计（1）根据气体使用点的位置，合理布置管道线路，确保气体能够安全、快速、稳定地供应到目的地。

（2）根据气体的种类和使用需求，合理选择管道材质，确保管道能够承受压力、耐腐蚀，并且易于安装和维护。

（3）设计管道的支架、吊架和固定方式，确保管道的稳定性和牢固性。

2. 管道连接设计（1）进行管道连接方式的设计，确保连接处密封性能良好，气体不泄露。

（2）根据气体的种类和使用要求，合理选择管道连接方式，如焊接、螺纹连接、法兰连接等。

3. 安全防护设计（1）设计气体管路系统的安全防护措施，包括防爆、防火、防静电等。

（2）设置安全阀、过压保护装置、泄漏报警器等安全设备，确保气体供应系统的安全运行。

燃气供应设施施工及验收标准燃气供应设施是指用于燃气输送和分配的相关设备和管线。

为了保障燃气供应系统的安全、可靠运行，制定了一系列施工及验收标准。

下面将详细介绍燃气供应设施的施工及验收标准。

一、设计规范
1. 施工单位应按照国家相关规范和标准设计燃气供应设施，确保设计方案合理、安全。

2. 设计应考虑周边环境、使用需求等因素，合理确定管道走向、材质、直径等参数。

3. 设计应充分考虑日常维护、安全检查等因素，保证设施易于管理和操作。

二、施工标准
1. 施工单位应具备相关资质和经验，施工人员必须持证上岗。

2. 施工前必须对施工现场进行勘察，确保施工安全。

3. 施工人员应按照设计方案进行施工，保证管道连接紧密、平整，并进行防腐处理。

4. 施工现场应进行定期检查，确保施工质量符合标准。

三、验收标准
1. 施工完成后，必须进行验收。

验收人员应具备相关资质和经验。

2. 验收应检查管道连接是否牢固，管道是否有渗漏、变形等情况。

3. 验收人员应对施工质量、材料等进行抽检，确保符合规范要求。

4. 验收合格后，出具验收报告，方可投入使用。

四、日常维护
1. 燃气供应设施的使用单位应定期检查管道、阀门等设备，确保正常运行。

2. 如发现设施存在问题，应立即停止使用，并通知专业人员进行维修。

3. 管道、阀门等设备应定期清洗、保养，延长使用寿命。

总结：燃气供应设施的施工及验收标准是保障燃气供应系统安全的重要环节，各方应严格按照相关规范和标准执行，确保设施建设和运行达到最佳状态。

医用气体管道施工规范篇一：医用气体管道系统的设计医用气体管道系统的设计概述：医疗气体管线供给系统是一个现代化医院重要的且必不可少的组成部分，它包括医用氧气系统、负压吸引系统、压缩空气系统、笑气（N2O）、氮气系统及二氧化碳系统和中心工作站等。

通过医疗气体中心管道系统工程的合理设计，使医院能以较低的投资获得一个功效强大的供气系统，确保医院的医疗系统高效运行。

一、医用气体的基本种类及用途1.医用气体的基本种类为医用氧气、负压吸引、压缩空气、氮气、笑气（N2O）及二氧化碳等气体。

氧气主要用于一般病人吸氧，危急病人吸氧（呼吸机）及用于药物的雾化等；负压吸引主要吸痰、脓及血液之用；压缩空气用于口腔设备及作为呼吸机动力（混合气体用）；氮气作为手术气动工具的动力；笑气（N2O）用作为手术时的麻醉气体。

二氧化碳气用于腹腔充气及试验室培养细菌。

二、医用气体管道系统及中心工作站（气源）的设置医用气体管道系统是指医疗用的氧气，负压吸引、压缩空气、笑气、氮气、二氧化碳等气体的集中供给、排放和配管系统。

医用气体设置的区域为病房、手术室、监护病房（1CU）、抢救室、急诊、观察室、高压氧仓、妇科人流室、口腔科等医疗场所。

为保证医疗供气系统稳定、连续地供气，采用集中管理的中央配管系统设置中心工作站（包括供氧站、真空泵房、空压机站等），通过管道连接医院每个气体终端。

2.中心供氧系统2.1医院中心供氧系统由中心供氧站、管道、阀门及终端送氧插头等组成。

氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，供医疗使用。

2.2中心供氧站中心供氧站供氧方式有：氧气瓶组供氧、液氧供氧和液氧与气瓶组联合供氧及制氧机供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置组成。

氧气瓶组供氧汇流排，必须设两组（或多组）交替供氧，采用自动或手动切换。

氧气瓶可由散装或箱式瓶组供给。

采用汇流排气瓶组时气瓶总数不得超过20瓶。

压缩空气管道技术标准及要求压缩空气管道技术标准及要求。

一、引言。

压缩空气管道是工业生产中常用的管道设施，其质量和安全性直接关系到生产效率和人员安全。

因此，对压缩空气管道的技术标准和要求需要严格规范，以确保其正常运行和安全使用。

二、管道材料。

1. 管道材料应选用符合国家标准的优质钢材，具有良好的耐压性和耐腐蚀性，能够承受压缩空气的高压力和高温度。

2. 管道焊接应符合相关标准要求，焊缝应牢固、密封，不得有裂纹和气孔。

三、管道设计。

1. 管道设计应符合国家相关标准，考虑到压缩空气的流量、压力和温度等因素，合理确定管道尺寸和布局。

2. 管道应设置排水装置，及时排除管道内部的凝结水和油污，防止对设备和工艺造成影响。

四、管道安装。

1. 管道安装应由具有相关资质的施工单位进行，严格按照设计要求进行施工，保证管道的平整、密封和稳固。

2. 安装过程中应注意管道的防腐蚀处理，确保管道的使用寿命和安全性。

五、管道检测。

1. 管道安装完成后，应进行压力测试，确保管道的密封性和耐压性符合要求。

2. 定期对管道进行检测和维护，发现问题及时处理，确保管道的正常运行和安全使用。

六、管道使用。

1. 使用过程中应定期清理管道内部的沉积物和污垢，保持管道的畅通和清洁。

2. 管道使用过程中如发现异常，应及时停止使用并进行检修，以免造成意外事故。

七、总结。

压缩空气管道作为工业生产中重要的设施，其技术标准和要求对于生产效率和人员安全至关重要。

只有严格按照相关标准进行设计、安装、检测和使用，才能确保管道的正常运行和安全使用。

希望各相关单位和人员能够重视压缩空气管道的技术标准和要求，共同维护生产安全和人员健康。

燃气工程施工及验收技术规范引言：燃气工程是现代城市生活中不可或缺的一项基础设施，它为人们的生活提供了方便与舒适。

然而，燃气工程的施工及验收技术规范至关重要，直接关系到人们的生命安全与财产安全。

本文将从燃气设备的安装、管线的敷设以及施工验收等方面，进行详细的探讨，以期为燃气工程的施工提供一些指导性意见。

一、燃气设备安装规范1. 设备选购：燃气设备的选购应考虑设备质量、性能以及适应环境等因素。

选购时要选择合法的厂家或经销商，并查验产品的合格证明。

2. 安装位置：燃气设备应安装在通风良好、干燥、无腐蚀性气体的环境中，并应远离易燃易爆物品和热源。

3. 管道连接：燃气设备的管道连接应使用符合标准的密封管件，施工时应进行合理的布局，保证管道的通畅性和安全性。

4. 安全防护：燃气设备应配备合格的防火、防爆、煤气泄漏报警等安全防护设备，保证设备在运行过程中的安全性。

二、燃气管线敷设规范1. 材料选用：燃气管线的敷设应选用符合国家标准的燃气管材，并进行必要的验收检测，确保管材质量合格。

2. 安装方式：管线的敷设应按照规范要求进行，合理选择敷设方式、弯曲半径和施工工艺等，防止管道损伤。

3. 管线布局：燃气管线敷设时应遵循短、直、少弯曲的原则，并与其他管线保持安全距离，以便日后维护和检修。

4. 管道保护：敷设过程中，应采取必要的保护措施，如使用保护套管、防腐涂层等，防止管道受损。

三、燃气工程施工验收规范1. 施工资质：燃气工程施工必须具备相应的资质，并严格执行规范要求，确保施工质量。

2. 工程验收：施工完成后，应进行严格的工程验收，包括设备运行状态、管线敷设质量、安全防护设备完好性等方面的检查，确保工程达到规定的验收标准。

3. 技术指导：施工期间，应有专业人员提供技术指导，及时解决施工中遇到的问题，并对施工人员进行培训，保证施工质量。

4. 监督检查：工程监理应对燃气工程施工过程进行定期检查，发现问题及时处理，并向业主提供监督报告。

实验室气体管路工程施工一、背景介绍实验室是科研实验和教学实验的重要场所，其中气体管路承担着输送气体的重要作用。

气体管路工程的施工质量将直接影响实验室的正常运转和实验结果的准确性。

因此，实验室气体管路工程的施工具有一定的技术难度和工艺要求。

本文将结合实际工程案例，详细介绍实验室气体管路工程的施工过程和注意事项。

二、设备与材料准备1. 基本设备：管道切割机、管道弯管机、电弧焊机、气体检漏仪、气体流量计等。

2. 施工材料：不锈钢管道、管件、法兰、阀门、密封垫片、密封胶等。

3. 安全设备：手套、安全帽、护目镜、口罩等。

三、施工步骤1. 计划设计：根据实验室布局和气体使用需求，设计气体管路布置方案。

确定管道走向、管径、支架位置等参数，并绘制施工图纸。

2. 管道准备：根据设计要求，在现场进行管道切割、清洗、磨尖等处理，确保管道表面平整、清洁。

3. 管道安装：按照设计图纸的要求，安装管道、法兰、阀门等管路元件，并进行固定和支撑。

注意管道间的连接处要保持平整、密封。

4. 管路连接：根据设计要求进行管路连接，采用焊接、螺纹连接等方式进行。

焊接前要进行管道口的清洁和准确的焊接预热。

5. 检漏测试：在管路安装完成后，进行气体检漏测试，使用气体检漏仪对管路进行检测，确保管路没有漏气现象。

6. 调试运行：完成管路安装和检测后，进行气体流量测试和阀门操作测试，确保管路正常运行。

7. 安全检查：对气体管路进行安全检查，确保管道固定牢靠、阀门操作灵活、无渗漏现象等，保证实验室安全运行。

四、注意事项1. 施工前要进行全面的安全培训，了解管道施工的相关规范和标准。

2. 施工现场要保持整洁，避免灰尘和杂物进入管道内部。

3. 施工过程中要注意管道的防腐处理，保证管道使用寿命。

4. 施工过程中要注意保护现场设备和人员安全，避免发生意外事故。

5. 施工完成后要做好管路使用和维护的记录，及时处理管道故障。

五、案例分析某实验室进行气体管路改造工程，施工人员按照设计图纸和要求进行施工，严格控制施工质量。
