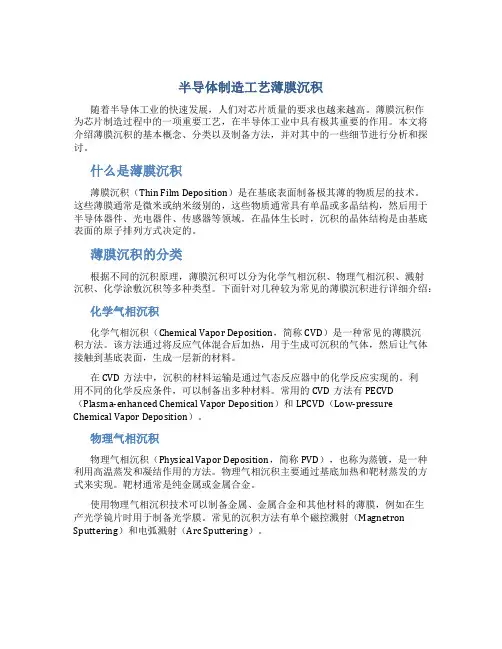

半导体制造工艺薄膜沉积随着半导体工业的快速发展，人们对芯片质量的要求也越来越高。
薄膜沉积作为芯片制造过程中的一项重要工艺，在半导体工业中具有极其重要的作用。
本文将介绍薄膜沉积的基本概念、分类以及制备方法，并对其中的一些细节进行分析和探讨。
什么是薄膜沉积薄膜沉积（Thin Film Deposition）是在基底表面制备极其薄的物质层的技术。
这些薄膜通常是微米或纳米级别的，这些物质通常具有单晶或多晶结构，然后用于半导体器件、光电器件、传感器等领域。
在晶体生长时，沉积的晶体结构是由基底表面的原子排列方式决定的。
薄膜沉积的分类根据不同的沉积原理，薄膜沉积可以分为化学气相沉积、物理气相沉积、溅射沉积、化学涂敷沉积等多种类型。
下面针对几种较为常见的薄膜沉积进行详细介绍：化学气相沉积化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种常见的薄膜沉积方法。
该方法通过将反应气体混合后加热，用于生成可沉积的气体，然后让气体接触到基底表面，生成一层新的材料。
在CVD方法中，沉积的材料运输是通过气态反应器中的化学反应实现的。
利用不同的化学反应条件，可以制备出多种材料。
常用的CVD方法有PECVD （Plasma-enhanced Chemical Vapor Deposition）和LPCVD（Low-pressure Chemical Vapor Deposition）。
物理气相沉积物理气相沉积（Physical Vapor Deposition，简称PVD），也称为蒸镀，是一种利用高温蒸发和凝结作用的方法。
物理气相沉积主要通过基底加热和靶材蒸发的方式来实现。
靶材通常是纯金属或金属合金。
使用物理气相沉积技术可以制备金属、金属合金和其他材料的薄膜，例如在生产光学镜片时用于制备光学膜。
常见的沉积方法有单个磁控溅射（Magnetron Sputtering）和电弧溅射（Arc Sputtering）。
