(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911362002.4(22)申请日 2019.12.26(71)申请人 西安交通大学地址 710049 陕西省西安市碑林区咸宁西路28号(72)发明人 程博　王海军　(74)专利代理机构 西安智大知识产权代理事务所 61215代理人 何会侠(51)Int.Cl.F23D 14/46(2006.01)F23D 14/24(2006.01)F23D 14/58(2006.01)F23D 14/64(2006.01)F23D 14/70(2006.01)F23D 14/84(2006.01)(54)发明名称一种低氮燃气燃烧器及工作方法(57)摘要本发明公开了一种低氮燃气燃烧器及工作方法，通过天然气通道及空气通道，将燃料气分为三层；将空气分为两级，形成分级燃烧。

内层燃料通过燃料喷射孔喷出；中间层燃料通过径向分配管两侧的天然气喷射孔喷出，同内层旋流空气混合外层燃料直接射入燃烧区；外层空气控制燃烧器下游火焰通过径向燃料分配管和旋流装置的共同作用，保证燃烧器出口处速度分布合理、燃料气和助燃空气掺混均匀，合理控制燃烧区域，从而保证燃烧的稳定性和良好的NOx减排效果。

权利要求书2页 说明书4页 附图3页CN 111076170 A 2020.04.28C N 111076170A1.一种低氮燃气燃烧器，包括燃烧器外壳(11)，设置在燃烧器外壳(11)上连通内部的燃气进口通道(12)和空气进口通道(13)，其特征在于：所述燃烧器外壳(11)内部设置有连通燃气进口通道(12)的内主燃气枪(1)和外主燃气枪(9)，内主燃气枪(1)头部均匀连通有多个端部向内弯折的L型燃气枪(10)，L型燃气枪(10)端部向内弯折部位位于内主燃气枪(1)出口下游；所述内主燃气枪(1)端部设有均匀分布的多个向外倾斜喷射的内主燃气枪喷射孔(3)，外主燃气枪(9)端部设置有向内倾斜喷射的外主燃气枪喷射孔(5)，L型燃气枪(10)端部设置有L型枪天然气喷射孔(4)；所述内主燃气枪(1)端部外圈设置有旋流装置(6)；助燃空气由空气进口通道(13)进入燃烧器外壳(11)内的空气通道(2)，一部分助燃空气通过旋流装置(6)，在旋流装置(6)的作用下，成为旋流空气，进入旋流空气通道(7)，一部分助燃空气从旋流装置(6)外侧通过，进入直流空气通道(8)，成为直流空气；旋流空气与内主燃气枪喷射孔(3)和L型枪天然气喷射孔(4)喷出的燃气混合燃烧，直流空气与外主燃气枪喷射孔(5)喷出的燃气混合燃烧，两个燃烧区域共同作用形成高效、可靠的燃烧场。

专利名称：一种适用于燃气燃烧系统的低氮燃烧装置专利类型：实用新型专利
发明人：崔磊,赵新
申请号：CN201920665874.7
申请日：20190509
公开号：CN210107370U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型涉及燃气锅炉技术领域，公开了一种适用于燃气燃烧系统的低氮燃烧装置，包括燃气通道、燃烧室、一次风通道、烟气排放通道、烟气回收通道和二次风通道，燃气通道设置在燃烧室的左侧，燃气通道的尾端深入到燃烧室内，一次风通道位于燃烧室下侧，烟气排放通道设置在燃烧室顶端，烟气排放通道侧端接有烟气回收通道，烟气回收通道下部连接有二次风通道，二次风通道的出风口位于燃烧室内，烟气回收通道尾部还连接有三次风通道，三次风通道的出风口位于燃烧室内。

本实用新型能够使燃气锅炉系统达到低氮排放，提高燃气锅炉系统低氮排放的稳定性。

申请人：天津中工环能节能环保科技有限公司
地址：300000 天津市红桥区邵公庄街道咸阳路2号2楼
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021002433.8(22)申请日 2020.06.03(73)专利权人 江苏欧立可环保科技有限公司地址 213000 江苏省常州市新北区太湖东路9-2号(72)发明人 曹雪　(74)专利代理机构 北京锦信诚泰知识产权代理有限公司 11813代理人 胡新瑞(51)Int.Cl.F23D 14/02(2006.01)F23D 14/46(2006.01)F23D 14/68(2006.01)B01D 50/00(2006.01)(54)实用新型名称一种低氮燃烧器(57)摘要本实用新型涉及燃烧器的技术领域，特别是涉及一种低氮燃烧器，其通过设置，可提高空气的纯度，加强燃料燃烧的效果；包括燃烧器主体和混气箱，燃烧器主体右端设有燃烧头，燃烧器主体左端和混气箱右端连通；还包括过滤箱、L型隔板、两组过滤网、插座、盖板、活性炭吸附层、预处理箱、风机、多组竖挡板和多组斜挡板，过滤箱和进气管连通，L型隔板固定安装在过滤箱底部，两组过滤网顺次安装在过滤箱内，过滤网底端和L型隔板顶端固定连接，插座底端固定安装在过滤箱内部底端，过滤箱顶端设有开口和凹槽，盖板底端卡装在凹槽内，盖板底端和活性炭吸附层顶端固定连接，活性炭吸附层底端通过开口可插入至插座顶端，过滤箱左端设有连接管。

权利要求书1页 说明书4页 附图2页CN 211475924 U 2020.09.11C N 211475924U1.一种低氮燃烧器，包括燃烧器主体（1）和混气箱（3），燃烧器主体（1）右端设有燃烧头（2），燃烧器主体（1）左端和混气箱（3）右端连通，混气箱（3）左端分别设有燃料管（4）和进气管（5）；其特征在于，还包括过滤箱（6）、L型隔板（7）、两组过滤网（8）、插座（9）、盖板（10）、活性炭吸附层（11）、预处理箱（13）、风机（14）、多组竖挡板（15）和多组斜挡板（16），过滤箱（6）和进气管（5）连通，L型隔板（7）固定安装在过滤箱（6）底部，两组过滤网（8）顺次安装在过滤箱（6）内，过滤网（8）底端和L型隔板（7）顶端固定连接，插座（9）底端固定安装在过滤箱（6）内部底端，过滤箱（6）顶端设有开口和凹槽，盖板（10）底端卡装在凹槽内，盖板（10）底端和活性炭吸附层（11）顶端固定连接，活性炭吸附层（11）底端通过开口可插入至插座（9）顶端，过滤箱（6）左端设有连接管（12），连接管（12）和预处理箱（13）连通，风机（14）和预处理箱（13）连通，多组竖挡板（15）均匀安装在预处理箱（13）内，竖挡板（15）位于风机（14）的输出端右侧，多组斜挡板（16）均匀安装在预处理箱（13）内，斜挡板（16）位于竖挡板（15）上方，预处理箱（13）底端设有第一排尘管（17）。

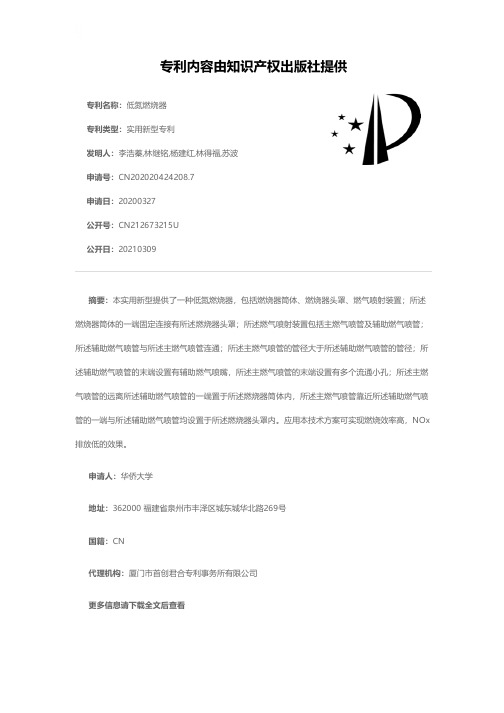

专利名称：低氮燃烧器
专利类型：实用新型专利
发明人：李浩蓁,林继铭,杨建红,林得福,苏波申请号：CN202020424208.7
申请日：20200327
公开号：CN212673215U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种低氮燃烧器，包括燃烧器筒体、燃烧器头罩、燃气喷射装置；所述燃烧器筒体的一端固定连接有所述燃烧器头罩；所述燃气喷射装置包括主燃气喷管及辅助燃气喷管；所述辅助燃气喷管与所述主燃气喷管连通；所述主燃气喷管的管径大于所述辅助燃气喷管的管径；所述辅助燃气喷管的末端设置有辅助燃气喷嘴，所述主燃气喷管的末端设置有多个流通小孔；所述主燃气喷管的远离所述辅助燃气喷管的一端置于所述燃烧器筒体内，所述主燃气喷管靠近所述辅助燃气喷管的一端与所述辅助燃气喷管均设置于所述燃烧器头罩内。

应用本技术方案可实现燃烧效率高，NOx 排放低的效果。

申请人：华侨大学
地址：362000 福建省泉州市丰泽区城东城华北路269号
国籍：CN
代理机构：厦门市首创君合专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种低氮燃烧器
专利类型：发明专利
发明人：李碧云,马成,余春,周鹏飞,陈良奇申请号：CN201910265483.0
申请日：20190403
公开号：CN109973994A
公开日：
20190705
专利内容由知识产权出版社提供
摘要：本发明提供了一种低氮燃烧器，包括壳体，壳体由燃料段和燃烧段同轴连接而成，燃料段外壁上垂直连接有燃料气接管；燃烧段外壁上垂直连接有助燃空气接管，燃烧段还包括与燃料段连通的燃料气通道，低氮燃烧器还包括点火装置、一级燃料气分支管路；一级燃料气分支管路与燃料气通道连通，一级燃料分支管路上开设一级燃料喷口；燃烧段内侧还连接有二级燃料气环隙通道和二级燃料气分支管路，二级燃料气环隙一端设置若干二级燃料喷管。

本发明采用燃料分级和烟气内循环的结构，助燃空气与一级燃料喷口喷出的气流垂直撞击，被长明灯点燃。

在燃烧器出口处，二级燃料喷出，加入燃烧，高速气流或火焰形成局部负压，形成低温富燃区，从而减少NO。

申请人：西安航天源动力工程有限公司
地址：710100 陕西省西安市航天基地飞天路289号
国籍：CN
代理机构：西安恒泰知识产权代理事务所
代理人：王孝明
更多信息请下载全文后查看。

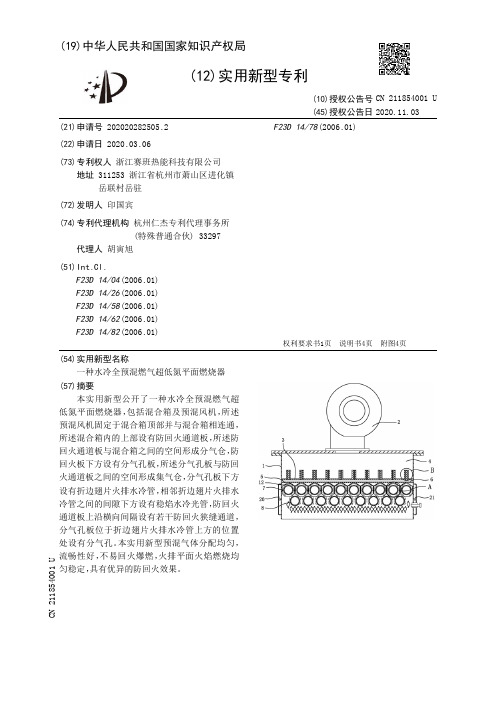

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020282505.2(22)申请日 2020.03.06(73)专利权人 浙江赛班热能科技有限公司地址 311253 浙江省杭州市萧山区进化镇岳联村岳驻(72)发明人 印国宾　(74)专利代理机构 杭州仁杰专利代理事务所(特殊普通合伙) 33297代理人 胡寅旭(51)Int.Cl.F23D 14/04(2006.01)F23D 14/26(2006.01)F23D 14/58(2006.01)F23D 14/62(2006.01)F23D 14/82(2006.01)F23D 14/78(2006.01)(54)实用新型名称一种水冷全预混燃气超低氮平面燃烧器(57)摘要本实用新型公开了一种水冷全预混燃气超低氮平面燃烧器，包括混合箱及预混风机，所述预混风机固定于混合箱顶部并与混合箱相连通，所述混合箱内的上部设有防回火通道板，所述防回火通道板与混合箱之间的空间形成分气仓，防回火板下方设有分气孔板，所述分气孔板与防回火通道板之间的空间形成集气仓，分气孔板下方设有折边翅片火排水冷管，相邻折边翅片火排水冷管之间的间隙下方设有稳焰水冷光管，防回火通道板上沿横向间隔设有若干防回火狭缝通道，分气孔板位于折边翅片火排水冷管上方的位置处设有分气孔。

本实用新型预混气体分配均匀，流畅性好，不易回火爆燃，火排平面火焰燃烧均匀稳定，具有优异的防回火效果。

权利要求书1页 说明书4页 附图4页CN 211854001 U 2020.11.03C N 211854001U1.一种水冷全预混燃气超低氮平面燃烧器，包括混合箱（1）及预混风机（2），所述预混风机固定于混合箱顶部并与混合箱相连通，其特征在于，所述混合箱内的上部设有防回火通道板（3），所述防回火通道板与混合箱之间的空间形成分气仓（4），防回火通道板下方设有分气孔板（5），所述分气孔板与防回火通道板之间的空间形成集气仓（6），分气孔板下方设有折边翅片火排水冷管（7），相邻折边翅片火排水冷管之间的间隙下方设有稳焰水冷光管（8），防回火通道板上沿横向间隔设有若干防回火狭缝通道（9），分气孔板位于折边翅片火排水冷管上方的位置处设有分气孔（10）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621040939.1(22)申请日 2016.09.07(73)专利权人 朱海生地址 100076 北京市丰台区东高地六营门9栋3单元5号(72)发明人 朱海生　(51)Int.Cl.F23D 14/02(2006.01)F23D 14/12(2006.01)F23D 14/60(2006.01)F23D 14/64(2006.01)F23D 14/46(2006.01)(54)实用新型名称低氮预混燃烧器(57)摘要本实用新型公开的一种低氮预混燃烧器，该燃烧器采用航天发动机精确配风配气技术、高效预混技术、无焰燃烧技术及先进燃烧控制技术，确保燃气和空气在接近最佳当量比(即过剩空气系数很低α＝1.0～1.01)状态下充分预混、高效燃烧；预混燃烧的余氧量很低、无焰燃烧的火焰面很薄、且燃烧在很短的时间内完成，因此氮氧化物NO X 的生成量极低，完全能够满足最为严格的北京市《锅炉大气污染物排放标准》(DB11/139-2015)氮氧化物30mg/m 3的排放要求；低氮预混燃烧器的技术先进性体现在具有“降氮、不降效”的显著优势，使用该燃烧器对在用燃气锅炉进行低氮达标改造时锅炉的热负荷和热效率都不会下降；本实用新型低氮预混燃烧器能够在很大程度上提高我国低氮燃烧器的技术水平。

权利要求书1页 说明书3页 附图1页CN 206094079 U 2017.04.12C N 206094079U1.一种低氮预混燃烧器，包括配风配气装置(1)、预混装置(2)、无焰燃烧头(3)、点火装置(4)、火焰监测装置(5)及自动控制设备；其特征在于：所述的配风配气装置(1)由精确的配风组件(11)和配气组件(12)组成，实现恒定配比的定量空气、燃气的供应；所述的预混装置(2)由空气引射器(21)、燃气喷射器(22)及扩容混合器(23)构成，实现燃气空气的高效均匀混合；所述的无焰燃烧头(3)有红外燃烧头和蓝焰燃烧头两类，均可实现低氮燃烧；所述的点火装置(4)由点火电极(41)和点火器(42)组成；所述的火焰监测装置(5)由火焰探头(51)和火焰监测器(52)组成；所述的自动控制设备由可编程控制器PLC、低压电器及主令电器构成。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921679598.6(22)申请日 2019.10.09(73)专利权人 东莞共能机械科技有限公司地址 523000 广东省东莞市高埗镇冼沙村中心中路145号(72)发明人 黄文峰　(74)专利代理机构 北京国坤专利代理事务所(普通合伙) 11491代理人 赵红霞(51)Int.Cl.F23D 14/66(2006.01)F23C 9/06(2006.01)F23J 15/06(2006.01)(54)实用新型名称一种预混式低氮燃烧器系统(57)摘要本实用新型公开了一种预混式低氮燃烧器系统，包括叶轮风机，所述叶轮风机一端连接有电机，在电机另一端连接有尾气回收盒体，在尾气回收盒体侧端面开设有尾气入口，尾气入口外侧套接有法兰，尾气回收盒体底端面开设有助燃风入口，在助燃风入口上方的尾气回收盒体正端面嵌入安装有进风调节轴，叶轮风机正面通过连接法兰与烧嘴座体相连，烧嘴座体侧端面开设有燃气入口，烧嘴座体正面通过烧嘴法兰座与烧嘴筒相连，所述烧嘴筒筒边部通过定位杆套接有烧嘴帽，本实用新型结构科学合理，使用安全方便，通过对燃气、助燃风和燃气与回流烟气的混合比例进行调节，实现真正的无级调节，以达到最理想的尾气氮氧化物含量排放。

权利要求书1页 说明书4页 附图3页CN 210624526 U 2020.05.26C N 210624526U1.一种预混式低氮燃烧器系统，其特征在于：包括叶轮风机(15)，所述叶轮风机(15)一端连接有电机(16)，在电机(16)另一端连接有尾气回收盒体(19)，在尾气回收盒体(19)侧端面开设有尾气入口(21)，尾气入口(21)外侧套接有法兰(20)；尾气回收盒体(19)底端面开设有助燃风入口(22)，在助燃风入口(22)上方的尾气回收盒体(19)正端面嵌入安装有进风调节轴(23)；叶轮风机(15)正面通过连接法兰(30)与烧嘴座体(17)相连，烧嘴座体(17)侧端面开设有燃气入口(24)，烧嘴座体(17)正面通过烧嘴法兰座(18)与烧嘴筒(25)相连；所述烧嘴筒(25)筒边部通过定位杆套接有烧嘴帽(26)，烧嘴帽(26)内侧的烧嘴筒(25)中心处套接有烧嘴头(28)，烧嘴头(28)一侧的烧嘴帽(26)边部嵌入有点火芯嘴(29)，在以烧嘴头(28)为中心的烧嘴帽(26)边部嵌入有若干导气管(27)。

专利名称：一种预混式燃气燃烧器专利类型：实用新型专利
发明人：谢哲斌
申请号：CN201420190602.3申请日：20140419
公开号：CN203771404U
公开日：
20140813
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种预混式燃气燃烧器，包括外筒体及内筒组件，其特点在于所述内筒组件由连接头及设置于连接头上至少二根小喷管构成，在各小喷管上还设有喷孔。

通过将内筒组件设计做成由连接头与至少二根小喷管构成的结构，以及在各小喷管上分布有喷孔的结构，应用时，从连接头输入燃气，使燃气分别从各小喷管的喷孔喷出，使得燃气更为均匀、精细地扩散到外筒体中，与注入到外筒体中的助燃空气进行混合，令燃气与助燃空气混合得更为均匀、充分，使燃烧器燃烧起来，燃气能更完全充分地燃烧，热效率更高，能耗更低，燃烧火焰更稳定。

此外，本实用新型还具有结构简单、实现容易、结构可靠性高、耐用性佳等优点。

申请人：谢哲斌
地址：521031 广东省潮州市枫溪区安丰东路17号
国籍：CN
更多信息请下载全文后查看。

专利名称：低氮燃烧器
专利类型：实用新型专利
发明人：柳传亮,昌健,倪品凯,王强,昌强申请号：CN202220004232.4
申请日：20220104
公开号：CN216591711U
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本实用新型公开了燃烧器领域的低氮燃烧器，包括本体，本体的上表面设置有拉杆机构，拉杆机构包括套杆、螺栓、活动杆、定位孔和把手，本体的下表面设置有移动机构，移动机构包括固定架、套管、转杆、蜗轮、蜗杆、转把、凸块、移动板、推杆、移动轮、限位板和弹簧，本体的下表面固定连接有固定架和套管，且套管的数量设置有四个，固定架的内部转动连接有蜗杆，套管的内部转动连接有转杆，转杆的圆周面固定连接有蜗轮和凸块，套管的内部固定连接有限位板，限位板的上表面固定连接有弹簧，本实用新型操作简单，方便将低氮燃烧器进行移动并方便使用者拉动，减轻了工作人员移动低氮燃烧器的工作强度。

申请人：南京畅能源测控设备有限公司
地址：210043 江苏省南京市八卦洲街道和悦路99号1012室
国籍：CN
代理机构：南京佰腾智信知识产权代理事务所(普通合伙)
代理人：黄杭飞
更多信息请下载全文后查看。
