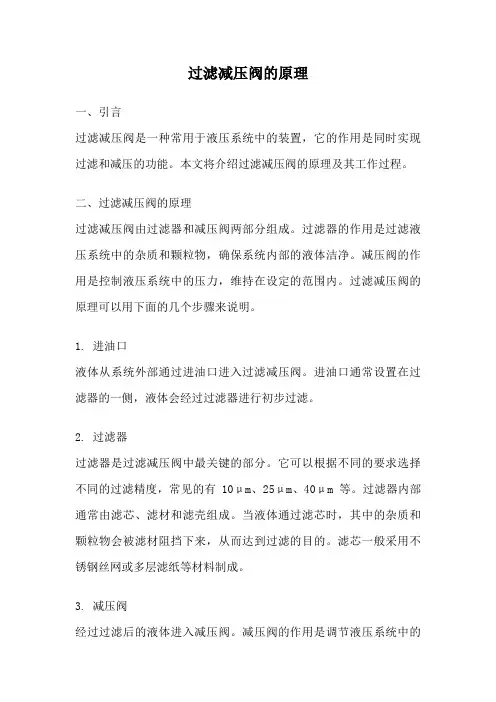

过滤减压阀的原理一、引言过滤减压阀是一种常用于液压系统中的装置，它的作用是同时实现过滤和减压的功能。
本文将介绍过滤减压阀的原理及其工作过程。
二、过滤减压阀的原理过滤减压阀由过滤器和减压阀两部分组成。
过滤器的作用是过滤液压系统中的杂质和颗粒物，确保系统内部的液体洁净。
减压阀的作用是控制液压系统中的压力，维持在设定的范围内。
过滤减压阀的原理可以用下面的几个步骤来说明。
1. 进油口液体从系统外部通过进油口进入过滤减压阀。
进油口通常设置在过滤器的一侧，液体会经过过滤器进行初步过滤。
2. 过滤器过滤器是过滤减压阀中最关键的部分。
它可以根据不同的要求选择不同的过滤精度，常见的有10μm、25μm、40μm等。
过滤器内部通常由滤芯、滤材和滤壳组成。
当液体通过滤芯时，其中的杂质和颗粒物会被滤材阻挡下来，从而达到过滤的目的。
滤芯一般采用不锈钢丝网或多层滤纸等材料制成。
3. 减压阀经过过滤后的液体进入减压阀。
减压阀的作用是调节液压系统中的压力，使其维持在设定的范围内。
减压阀内部有一个调压弹簧，当系统内部压力超过设定值时，弹簧会被压缩，从而打开减压阀，将多余的液体引流出去，以降低系统压力。
4. 过滤减压后的液体输出经过减压阀处理后，液体会从过滤减压阀的输出口输出，供给系统中需要使用液压力的部件。
此时，液体的压力已经被控制在设定的范围内，且经过过滤处理，保证了系统的正常运行。
三、过滤减压阀的工作过程过滤减压阀的工作过程可以总结为以下几个步骤。
1. 液体进入过滤器液体从系统外部通过进油口进入过滤器，经过初步过滤后，进入减压阀。
2. 液体通过过滤器在过滤器内部，液体会通过滤芯或滤纸等过滤材料，被过滤器中的杂质和颗粒物截留下来，从而实现过滤的目的。
3. 压力调节经过过滤后的液体进入减压阀，减压阀会根据设定的压力范围，通过调节弹簧的压缩程度来控制液体的压力。
当系统内部压力超过设定值时，减压阀会自动打开，将多余的液体引流出去，从而降低系统压力。
过滤减压阀的结构和工作原理今天就来好好唠唠过滤减压阀这玩意儿的结构和工作原理。
这过滤减压阀啊，在很多地方都能派上大用场呢。
咱先说说它的结构哈。
过滤减压阀呢，主要由几个部分组成。
首先是过滤部分，这就像是一个小卫士，专门负责把进入的气体中的杂质给过滤掉。
想象一下，要是没有这个过滤部分，那些乱七八糟的小颗粒啊、灰尘啊啥的就会跟着气体一起进去后面的设备，那不得把设备给弄坏喽。
这个过滤部分通常有个过滤网，就像一个小筛子似的，把那些脏东西都给拦住。
然后呢，是减压部分。
这部分可重要啦，它能把高压的气体给降成合适的压力。
为啥要减压呢？因为很多设备可受不了太高的压力呀，太高的压力可能会把设备给搞坏，或者让设备工作不正常。
减压部分一般有个调节旋钮，你可以根据需要来调整压力的大小。
就好比你家里的水龙头，你可以通过旋钮来控制水流的大小一样。
最后呢，还有个显示部分。
这个显示部分可以让你清楚地看到当前的压力是多少。
这样你就可以随时知道过滤减压阀是不是在正常工作，压力是不是合适。
显示部分可能是一个压力表，或者是一些数字显示屏啥的。
好啦，说完了结构，咱再来聊聊它的工作原理。
当气体从入口进入过滤减压阀的时候，首先会经过过滤部分。
那些杂质就被过滤网给拦住了，干净的气体就继续往前走。
然后呢，气体就来到了减压部分。
减压部分会根据你设定的压力，把高压气体给降成合适的压力。
这个过程就像是一个水龙头在控制水流的大小一样。
如果压力太高了，减压部分就会把阀门打开一点，让一部分气体排出去，这样压力就会降下来。
如果压力太低了，减压部分就会把阀门关小一点，让气体少排出去一些，这样压力就会升上去。
当气体的压力调整到合适的大小后，就会从出口出去，进入到后面的设备中。
在这个过程中，显示部分会一直显示当前的压力，让你随时了解情况。
比如说，在一个工厂里，有很多气动设备需要用到压缩空气。
但是压缩空气从压缩机出来的时候，压力可能会很高，而且里面可能还会有一些杂质。

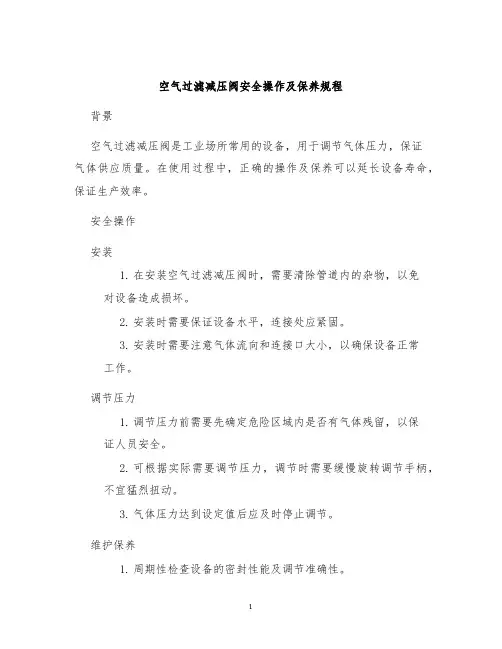

空气过滤减压阀安全操作及保养规程背景空气过滤减压阀是工业场所常用的设备，用于调节气体压力，保证气体供应质量。
在使用过程中，正确的操作及保养可以延长设备寿命，保证生产效率。
安全操作安装1.在安装空气过滤减压阀时，需要清除管道内的杂物，以免对设备造成损坏。
2.安装时需要保证设备水平，连接处应紧固。
3.安装时需要注意气体流向和连接口大小，以确保设备正常工作。
调节压力1.调节压力前需要先确定危险区域内是否有气体残留，以保证人员安全。
2.可根据实际需要调节压力，调节时需要缓慢旋转调节手柄，不宜猛烈扭动。
3.气体压力达到设定值后应及时停止调节。
维护保养1.周期性检查设备的密封性能及调节准确性。
2.如果发现设备漏气，应及时更换密封件。
3.定期清理设备表面灰尘及污垢，保持设备干净整洁。
4.在长期存放前，应将设备内残留气体排放干净，并进行必要的防锈处理。
保养规程日常保养1.每日对设备表面进行清理，保持设备清洁整洁。
2.避免长时间放置，如放置一周以上，应进行相应保养工作。
3.定期检查设备密封件，并及时更换磨损或老化的密封件。
4.定期检查设备气室，如发现气室内气体减小，应及时添加气体。
定期保养1.每季度对设备进行全面检查，如发现问题应及时解决。
2.定期更换安全阀，并对设备进行全面检查。
3.定期更换气压表，以确保信息准确。
4.定期清理过滤网，并检查过滤网的使用状况。
结论空气过滤减压阀是工业场所常用的设备，在使用时需要注意安全操作及维护保养。
通过正确的操作和定期的保养，可以延长设备寿命，保证生产效率。
bfc4000空气过滤减压阀说明书BFC4000空气过滤减压阀是一种用于空气系统中的重要设备，广泛应用于工业、建筑、农业等领域。
它的主要作用是对空气进行过滤、减压，并保证系统的稳定运行。
以下是BFC4000空气过滤减压阀的详细说明书。
一、产品概述BFC4000空气过滤减压阀采用高品质的材料制造而成，具有优异的耐腐蚀性和耐磨性。
它能够有效过滤空气中的杂质，避免对系统设备的损坏，同时减压阀能减少系统中的压力，保证系统的稳定运行。
BFC4000空气过滤减压阀的结构简单、使用方便、安装方便，并具有较长的使用寿命。
二、技术参数1.额定压力：0.15-1.0MPa2.温度范围：0-60℃3.适用介质：空气4.进出口连接口径：G1/4、G3/8、G1/2、G3/4、G15.过滤精度：40μm6. 重量：约0.6kg三、使用方法1.安装前，请先检查BFC4000空气过滤减压阀的外观是否完好，并确保阀门无卡塞、无渗漏。
2.根据实际的工作需求，选择适当的进出口连接口径，并确认连接口径正确。
3.将BFC4000空气过滤减压阀适当地安装在空气系统的合适位置，注意进口和出口的方向。
4.进行电气接线，确保电源安全可靠，并防止电击等危险。
四、注意事项1.在安装和使用BFC4000空气过滤减压阀时，请仔细阅读产品说明书，并按照要求进行操作。
2.在进行维护和保养时，请关闭进气阀，并确保压力释放完全后再进行操作，以免产生意外伤害。
3.定期检查BFC4000空气过滤减压阀的工作状态，如有损坏或渗漏，请及时更换。
4.请勿将BFC4000空气过滤减压阀用于非空气系统，以免发生故障或危险。
5.长时间不使用BFC4000空气过滤减压阀时，请将其存放在干燥、通风的场所，并避免阳光直射。

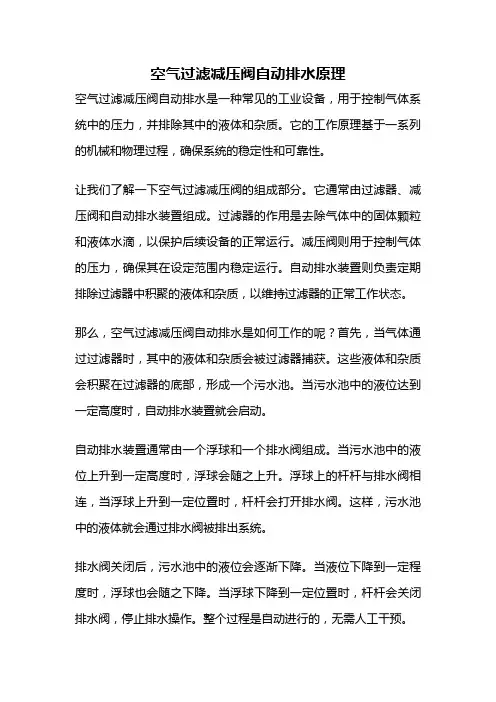

空气过滤减压阀自动排水原理空气过滤减压阀自动排水是一种常见的工业设备，用于控制气体系统中的压力，并排除其中的液体和杂质。
它的工作原理基于一系列的机械和物理过程，确保系统的稳定性和可靠性。
让我们了解一下空气过滤减压阀的组成部分。
它通常由过滤器、减压阀和自动排水装置组成。
过滤器的作用是去除气体中的固体颗粒和液体水滴，以保护后续设备的正常运行。
减压阀则用于控制气体的压力，确保其在设定范围内稳定运行。
自动排水装置则负责定期排除过滤器中积聚的液体和杂质，以维持过滤器的正常工作状态。
那么，空气过滤减压阀自动排水是如何工作的呢？首先，当气体通过过滤器时，其中的液体和杂质会被过滤器捕获。
这些液体和杂质会积聚在过滤器的底部，形成一个污水池。
当污水池中的液位达到一定高度时，自动排水装置就会启动。
自动排水装置通常由一个浮球和一个排水阀组成。
当污水池中的液位上升到一定高度时，浮球会随之上升。
浮球上的杆杆与排水阀相连，当浮球上升到一定位置时，杆杆会打开排水阀。
这样，污水池中的液体就会通过排水阀被排出系统。
排水阀关闭后，污水池中的液位会逐渐下降。
当液位下降到一定程度时，浮球也会随之下降。
当浮球下降到一定位置时，杆杆会关闭排水阀，停止排水操作。
整个过程是自动进行的，无需人工干预。
通过这种自动排水装置，空气过滤减压阀可以定期排除过滤器中的液体和杂质，保持其正常工作状态。
这对于维护气体系统的稳定性和可靠性非常重要。
如果过滤器中的液体和杂质积聚过多，会导致过滤器堵塞，影响气体的流动和减压效果。
因此，定期排水是必要的操作。
总结一下，空气过滤减压阀自动排水是一种通过浮球和排水阀实现的自动化排水装置。
它能够定期排除过滤器中的液体和杂质，确保气体系统的稳定运行。
这种装置在工业领域得到广泛应用，对于维护设备的正常运行非常重要。
通过合理使用空气过滤减压阀自动排水装置，我们可以提高气体系统的效率和可靠性，延长设备的使用寿命。

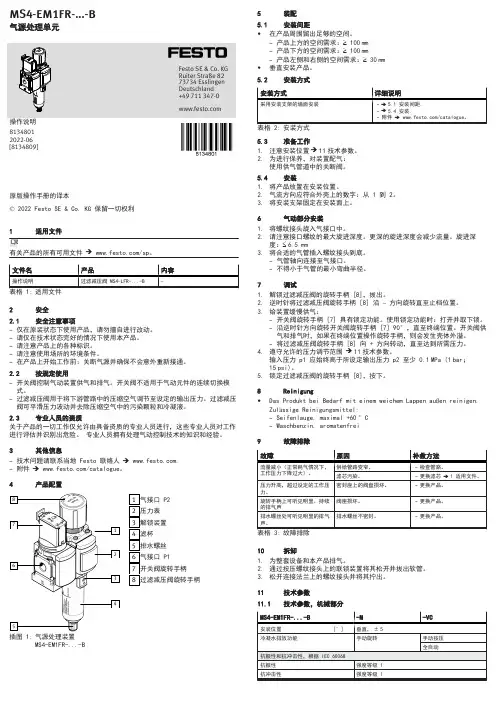

1适用文件2安全2.1安全注意事项–仅在原装状态下使用产品，请勿擅自进行改动。
–请仅在技术状态完好的情况下使用本产品。
–请注意产品上的各种标识。
–请注意使用场所的环境条件。
–在产品上开始工作前：关断气源并确保不会意外重新接通。
2.2按规定使用–开关阀控制气动装置供气和排气。
开关阀不适用于气动元件的连续切换模式。
–过滤减压阀用于将下游管路中的压缩空气调节至设定的输出压力。
过滤减压阀可平滑压力波动并去除压缩空气中的污染颗粒和冷凝液。
2.3专业人员的资质关于产品的一切工作仅允许由具备资质的专业人员进行，这些专业人员对工作进行评估并识别出危险。
专业人员拥有处理气动控制技术的知识和经验。
3其他信息–技术问题请联系当地 Festo 联络人 è .–附件 è /catalogue。
4产品配置插图 1:气源处理装置MS4-EM1FR-...-B5装配5.1安装间距•在产品周围留出足够的空间。
–产品上方的空间需求：³ 100 mm –产品下方的空间需求：³ 100 mm–产品左侧和右侧的空间需求：³ 30 mm •垂直安装产品。
5.2安装方式5.3准备工作1.注意安装位置 è 11 技术参数。
2.为进行保养，对装置配气：使用供气管道中的关断阀。
5.4安装1.将产品放置在安装位置。
2.气流方向应符合外壳上的数字：从 1 到 2。
3.将安装支架固定在安装面上。
6气动部分安装1.将螺纹接头旋入气接口中。
2.请注意接口螺纹的最大旋进深度。
更深的旋进深度会减少流量。
旋进深度：£ 6.5 mm3.将合适的气管插入螺纹接头到底。
–气管轴向连接至气接口。
–不得小于气管的最小弯曲半径。
7调试1.解锁过滤减压阀的旋转手柄 [8]，拔出。
2.逆时针将过滤减压阀旋转手柄 [8] 沿 – 方向旋转直至止档位置。
3.给装置缓慢供气：–开关阀旋转手柄 [7] 具有锁定功能。

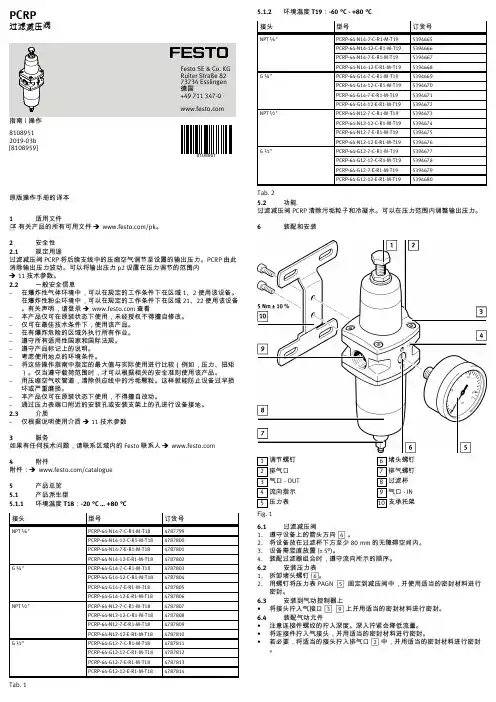

原版操作手册的译本适用文件有关产品的所有可用文件è /pk。
2安全性2.1规定用途过滤减压阀 PCRP 将后续支线中的压缩空气调节至设置的输出压力。
PCRP 由此消除输出压力波动。
可以将输出压力 p2 设置在压力调节的范围内è 11 技术参数。
2.2一般安全信息–在爆炸性气体环境中，可以在规定的工作条件下在区域 1、2 使用该设备。
在爆炸性粉尘环境中，可以在规定的工作条件下在区域 21、22 使用该设备。
有关声明，请登录è 查看–本产品仅可在原装状态下使用，未经授权不得擅自修改。
–仅可在最佳技术条件下，使用该产品。
–在有爆炸危险的区域外执行所有作业。
–遵守所有适用性国家和国际法规。
–遵守产品标记上的说明。
–考虑使用地点的环境条件。
–将这些操作指南中指定的最大值与实际使用进行比较（例如，压力、扭矩）。
仅当遵守载荷范围时，才可以根据相关的安全准则使用该产品。
–用压缩空气吹管道，清除供应线中的污垢颗粒。
这样就能防止设备过早损坏或严重磨损。
–本产品仅可在原装状态下使用，不得擅自改动。
–通过压力表端口附近的安装孔或安装支架上的孔进行设备接地。
2.3介质–仅根据说明使用介质è 11 技术参数3服务如果有任何技术问题，请联系区域内的 Festo 联系人è 4附件附件：è /catalogue5产品总览5.1产品派生型5.1.1环境温度 T18：-20 °C … +80 °C接头型号订货号PCRP-64-N14-7-C-R1-M-T184787799PCRP-64-N14-12-C-R1-M-T184787800PCRP-64-N14-7-E-R1-M-T184787801NPT ¼"PCRP-64-N14-12-E-R1-M-T184787802PCRP-64-G14-7-C-R1-M-T184787803PCRP-64-G14-12-C-R1-M-T184787804PCRP-64-G14-7-E-R1-M-T184787805G ¼"PCRP-64-G14-12-E-R1-M-T184787806PCRP-64-N12-7-C-R1-M-T184787807PCRP-64-N12-12-C-R1-M-T184787808PCRP-64-N12-7-E-R1-M-T184787809NPT ½"PCRP-64-N12-12-E-R1-M-T184787810PCRP-64-G12-7-C-R1-M-T184787811PCRP-64-G12-12-C-R1-M-T184787812PCRP-64-G12-7-E-R1-M-T184787813G ½"PCRP-64-G12-12-E-R1-M-T184787814Tab. 15.1.2环境温度 T19：-60 °C - +80 °C接头型号订货号PCRP-64-N14-7-C-R1-M-T195394665PCRP-64-N14-12-C-R1-M-T195394666PCRP-64-N14-7-E-R1-M-T195394667NPT ¼"PCRP-64-N14-12-E-R1-M-T195394668PCRP-64-G14-7-C-R1-M-T195394669PCRP-64-G14-12-C-R1-M-T195394670PCRP-64-G14-7-E-R1-M-T195394671G ¼"PCRP-64-G14-12-E-R1-M-T195394672PCRP-64-N12-7-C-R1-M-T195394673PCRP-64-N12-12-C-R1-M-T195394674PCRP-64-N12-7-E-R1-M-T195394675NPT ½"PCRP-64-N12-12-E-R1-M-T195394676PCRP-64-G12-7-C-R1-M-T195394677PCRP-64-G12-12-C-R1-M-T195394678PCRP-64-G12-7-E-R1-M-T195394679G ½"PCRP-64-G12-12-E-R1-M-T195394680Tab. 25.2功能过滤减压阀 PCRP 清除污垢粒子和冷凝水。
过滤减压阀工作原理
过滤减压阀是一种常见的气动控制元件，其主要作用是对进入阀体的气体进行过滤和减压，以保证气体的稳定性和清洁度，并满足工业生产和实验室等场合的需求。
下面是过滤减压阀的详细工作原理：
1. 进气口：过滤减压阀的进气口通常是一个管道或者孔洞，用于将高压气体引入阀体。
2. 过滤器：进入阀体的气体首先经过过滤器，通过这个过程，阀门的出口被防止进入杂质和粉尘。
过滤器通常是由一个或多个过滤网组成，用于过滤掉气体中的杂质和粒子，并保证气体的清洁度。
3. 减压器：过滤器过滤后的气体通过减压器，气体压力被降至所需的工作压力。
减压器通常采用弹簧或膜片作为控制元件，与进气口相连，在气体压力达到设定值时会自动打开或关闭，从而控制气体压力的大小。
4. 出气口：经过过滤器和减压器后的气体通过出口管道排放，供给所需的设备或工作场合使用。
总体来说，过滤减压阀的工作原理就是通过过滤器将进入阀体的
气体进行过滤，通过减压器将气体压力降至所需的工作压力，最后通过出口管道排放。
这个过程中，过滤和减压是两个独立但紧密相关的步骤，是保证过滤减压阀正常工作的关键。

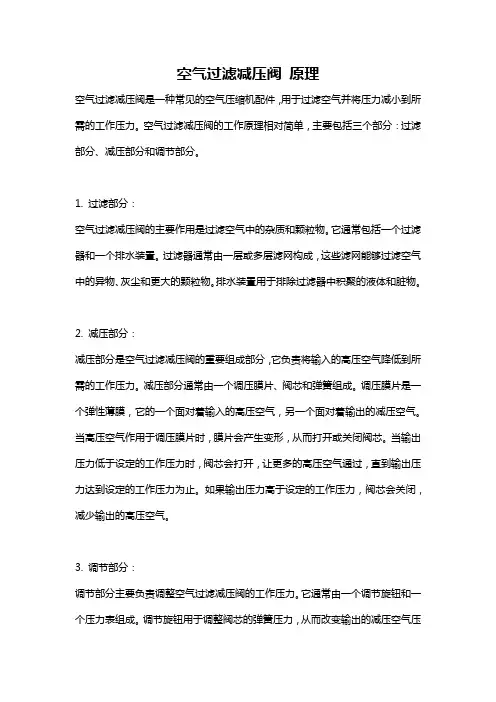

空气过滤减压阀原理空气过滤减压阀是一种常见的空气压缩机配件，用于过滤空气并将压力减小到所需的工作压力。
空气过滤减压阀的工作原理相对简单，主要包括三个部分：过滤部分、减压部分和调节部分。
1. 过滤部分：空气过滤减压阀的主要作用是过滤空气中的杂质和颗粒物。
它通常包括一个过滤器和一个排水装置。
过滤器通常由一层或多层滤网构成，这些滤网能够过滤空气中的异物、灰尘和更大的颗粒物。
排水装置用于排除过滤器中积聚的液体和脏物。
2. 减压部分：减压部分是空气过滤减压阀的重要组成部分，它负责将输入的高压空气降低到所需的工作压力。
减压部分通常由一个调压膜片、阀芯和弹簧组成。
调压膜片是一个弹性薄膜，它的一个面对着输入的高压空气，另一个面对着输出的减压空气。
当高压空气作用于调压膜片时，膜片会产生变形，从而打开或关闭阀芯。
当输出压力低于设定的工作压力时，阀芯会打开，让更多的高压空气通过，直到输出压力达到设定的工作压力为止。
如果输出压力高于设定的工作压力，阀芯会关闭，减少输出的高压空气。
3. 调节部分：调节部分主要负责调整空气过滤减压阀的工作压力。
它通常由一个调节旋钮和一个压力表组成。
调节旋钮用于调整阀芯的弹簧压力，从而改变输出的减压空气压力。
压力表用于显示当前的输出压力，以便操作人员可以根据实际需求进行调整。
总结起来，空气过滤减压阀的工作原理可以简单描述为：当输入的高压空气通过过滤部分后，进入减压部分。
调压膜片根据输出压力的变化而打开或关闭阀芯，从而控制输出的减压空气压力。
调节部分通过调节阀芯的弹簧压力，改变输出的减压空气压力。
最终，减压部分将高压空气减小到所需的工作压力，并通过输出端供给给需要的设备或工具使用。
压缩空气过滤减压阀的维护与保养1. 引言1.1 压缩空气过滤减压阀的作用压缩空气过滤减压阀是压缩空气系统中非常重要的一个部件，它主要起到过滤、减压和稳定压力的作用。
过滤功能可以有效滤除空气中的杂质和油脂，保护后续设备不受污染。
减压功能可以将高压的压缩空气降至安全工作压力，避免设备因为过高压力而损坏。
稳定压力功能可以确保压缩空气系统输出的稳定压力，保证设备正常运行。
压缩空气过滤减压阀的作用可以总结为：保护压缩空气系统内部设备不受污染、保障设备正常运行和延长设备的使用寿命。
在压缩空气系统中，压缩空气过滤减压阀扮演着不可或缺的角色，必须得到充分重视和维护。
1.2 为什么需要维护与保养压缩空气过滤减压阀在工业生产中起着至关重要的作用，它可以过滤空气中的杂质和油污，保证空气质量的纯净；减压阀可以将高压气体调节为稳定的工作压力，保证设备运行安全稳定，防止因为过高的压力损坏设备或者危害工作人员的安全。
然而即使是质量优秀的压缩空气过滤减压阀，在长时间使用后也会出现一定程度的磨损和老化，这时候就需要进行维护与保养。
维护与保养可以保证压缩空气过滤减压阀的正常运行，延长设备使用寿命，减少故障发生的可能性，同时也可以保证空气压力的稳定性，提高生产效率。
对压缩空气过滤减压阀进行定期维护与保养是非常必要且重要的。
保持设备的良好状态可以确保工作效率和安全性，经过细心的维护，可以使设备具有更长的使用寿命，也可以节省维修和更换设备的费用。
2. 正文2.1 定期清洗过滤器定期清洗过滤器是保持压缩空气过滤减压阀正常运行的重要步骤。
过滤器的主要作用是过滤空气中的杂质和水分，防止这些杂质和水分进入减压阀内部造成损坏。
定期清洗过滤器可以保持其通畅，确保其正常过滤功能。
清洗过程中，首先要关闭进气阀，然后将过滤器取下，用清水将其中的灰尘和杂质冲洗干净，可以使用软毛刷轻轻擦拭，但要避免使用硬物刮擦以免损坏滤芯。
清洗完毕后，要确保过滤器完全干燥后再安装回原位，确保连接处密封良好。
过滤减压阀原理
过滤减压阀是一种常见的流体控制装置，主要用于控制流体（一般是气体或液体）的压力。
它通过一系列的机械和物理原理来实现这一功能。
首先，过滤减压阀通常由一个阀体、活塞、调节弹簧和调节螺母组成。
阀体内部有一个通道，流体从高压侧流入，经过阀体内的孔道后，在低压侧流出。
在正常工作状态下，调节弹簧会施加一个压力在活塞上。
这个压力的大小通过调节螺母来进行调节。
当流体压力超过设定的压力值时，活塞会受到压力的作用而向上移动，使阀门开启。
这样，一部分流体就会从高压侧流入低压侧，以降低流体压力。
在流体通过阀体时，可能会带有颗粒物或杂质。
为了防止这些颗粒物进入阀体，过滤减压阀通常还配备有一个过滤网或过滤嘴，用来过滤流体中的固体颗粒，保证阀体内部的畅通。
此外，过滤减压阀还可能配备有其他辅助装置，如压力表和温度计。
这些装置用来监测和显示流体的压力和温度，以便操作人员及时调整和维护系统。
总的来说，过滤减压阀通过控制流体的流量和压力，保证系统中的流体达到预期的压力要求。
它在许多工业领域中都有广泛的应用，如供水系统、石油化工和食品加工等。
【原理】空气过滤减压阀
一起涨姿势～
空气过滤减压阀：把主/支管道供给的空气压力，调整到定位器及控制装置所需的压力值范围的装置。
动作原理：顺时针旋转调节螺丝，调节弹簧受力并向下压膜片，于此相连的阀芯和底盘向下移动，这时阀芯底盘上方形成通路，气源压力通过出口输出。
当出口压力上升到设定压力大小时，通过出口压力反馈通路传达到膜片底部，和弹簧压力保持平衡，并维持设定压力。
当出口压力大于设定压力，通过出口压力感应孔传达到膜片底部，膜片和底盘间的孔开启，出口压力通过这个孔传达到弹簧室内并向大气排出，维持设定压力。
