引水隧洞回填、固结及接触灌浆施工方案4.3.3.5 引水隧洞回填、固结灌浆★1#、2#隧洞长334m，洞径1.7m；3#隧洞长475.2m,洞径3.2m。

隧洞洞顶120°范围进行回填灌浆；全断面进行固结灌浆。

固结灌浆因围岩类别的不同而灌浆形式也不同,固结灌浆有关参数见下表的灌浆形式图。

★由于隧洞洞径较小，因此，不必搭设灌浆平台，直接采用岩石电钻造孔，灌浆设备运至洞内安装进行施工，浆液来源于洞口制浆系统。

主要钻孔灌浆工程量统计表回填灌浆()1#、2#引水隧洞参数表3#引水隧洞参数表A 型固结灌浆C 型固结灌浆 B 型固结灌浆D 型固结灌浆E 型固结灌浆固结灌浆形式参数表 灌浆 形式 孔深 （米） 排距 （米） 每断面孔 数（个） A 型 23 6 B 型 3 2 8 C 型 2 3 6 D 型 2 3 6 E 型328（1）水、电及制浆系统的布置_水电利用总体布局的水电线路,就近搭接。

考虑总用电量200KW 。

_采用分散供水、供电，集中供浆和分散供浆方式相结合。

在隧洞口附近布置 1 个固定制浆平台，制浆平台面积均为50。

制浆系统的具体位置要尽量避开干扰，制浆系统安放输浆机一台、高速制浆机一台、1和0.2搅拌桶各一台。

输浆管采用Dg40 铁管，从制浆站连接到各用浆点，可制浆站沿各洞口进入。

制浆站制备水灰比为0.5：1 的纯水泥浆液，输送浆液流速应为1.4m/s ～2.0m/s ，各灌浆地点应测定来浆密度，并根据各灌浆点的不同需要调制使用。

浆液温度应保持在5℃～40℃。

制浆站的制浆能力应满足灌浆进度高峰期用浆需要。

（2）回填灌浆_工艺流程：衬砌砼达70%设计强度→Ⅰ序钻孔→Ⅰ序灌浆→待凝48 小时以上→Ⅱ序钻孔→Ⅱ序灌浆→每个单元结束且满足7 天以后进行灌浆质量检查。

具体每孔的施工程序见回填灌浆工艺流程图。

_钻孔a、在素混凝土衬砌中的回填灌浆孔,采用岩石电钻钻孔的方法；在钢筋混凝土衬砌中的回填灌浆孔应采用在预埋管中钻孔的方法,孔深深入岩石10cm,并测记混凝土厚度和空腔尺寸。

回填灌浆和固结灌浆本工程工程灌浆工作量主要分布在施工支洞、引水主洞、高压管道、厂房等处。

回填灌浆总工程量为 平方米，固结灌浆总工程量为 米。

1.1.回填灌浆、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。

、回填灌浆在衬砌混凝土达到设计强度的 后，尽早进行。

、回填灌浆，采用风钻在台架钻孔。

在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。

回填灌浆孔（管）位置与设计孔位偏差不大于 厘米，其钻孔深入围岩 厘米。

、回填灌浆一般分二序进行。

一序孔灌注水灰比为 （或 ）的水泥浆；二序孔为灌注 和 （或 ）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的 倍。

、当采用泵送混凝土后一般回填灌浆量大，拟采用 注浆泵，最大压力 ，排量 ，电机功率 ，（或采用 型灌浆机，最大工作压力 ，排量 排出管径 ，电机功率 ）。

采用与之匹配的立式搅拌机，转速 ～ 转 。

立式搅拌机结构简单，放浆速度快，使用方便。

、在设计规定压力下（设计无规定注浆压力一般采用 ）。

当注浆孔停止吸浆时，回填灌浆即可结束。

、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。

、灌浆结束后，排除孔内积水污物后封孔并抹平。

1.2.固结灌浆、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。

同时也可提高一定的堵水能力。

固结灌浆又分为常规固结灌浆与高压固结灌浆。

其不同点为： （ ）高压固结灌浆是对较深层的围岩进行灌浆加固。

（ ）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。

（ ）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。

、固结灌浆应在该部位回填灌浆结束 天后，按环间分序，环内加密先压无水孔，后压有水孔的原则进行。

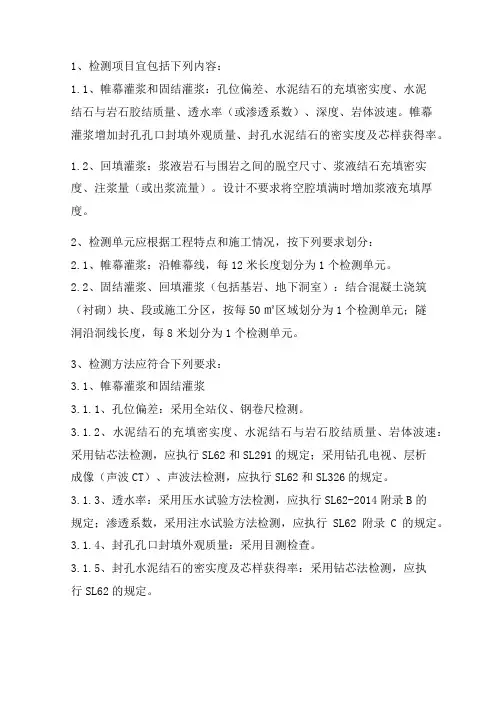

1、检测项目宜包括下列内容：1.1、帷幕灌浆和固结灌浆：孔位偏差、水泥结石的充填密实度、水泥结石与岩石胶结质量、透水率（或渗透系数）、深度、岩体波速。

帷幕灌浆增加封孔孔口封填外观质量、封孔水泥结石的密实度及芯样获得率。

1.2、回填灌浆：浆液岩石与围岩之间的脱空尺寸、浆液结石充填密实度、注浆量（或出浆流量）。

设计不要求将空腔填满时增加浆液充填厚度。

2、检测单元应根据工程特点和施工情况，按下列要求划分：2.1、帷幕灌浆：沿帷幕线，每12米长度划分为1个检测单元。

2.2、固结灌浆、回填灌浆（包括基岩、地下洞室）：结合混凝土浇筑（衬砌）块、段或施工分区，按每50㎡区域划分为1个检测单元；隧洞沿洞线长度，每8米划分为1个检测单元。

3、检测方法应符合下列要求：3.1、帷幕灌浆和固结灌浆3.1.1、孔位偏差：采用全站仪、钢卷尺检测。

3.1.2、水泥结石的充填密实度、水泥结石与岩石胶结质量、岩体波速：采用钻芯法检测，应执行SL62和SL291的规定；采用钻孔电视、层析成像（声波CT）、声波法检测，应执行SL62和SL326的规定。

3.1.3、透水率：采用压水试验方法检测，应执行SL62-2014附录B的规定；渗透系数，采用注水试验方法检测，应执行SL62附录C的规定。

3.1.4、封孔孔口封填外观质量：采用目测检查。

3.1.5、封孔水泥结石的密实度及芯样获得率：采用钻芯法检测，应执行SL62的规定。

3.2、回填灌浆3.2.1、浆液岩石与围岩之间的脱空尺寸、浆液结石充填密实度或浆液充填厚度：采用钻芯法检测，应执行SL62的规定；采用探地雷达法、超声波法等检测，应执行SL62和SL326的规定。

3.2.2、注浆量（或出浆流量）：应根据工程条件，选择采用单孔压浆试验方法或双孔连通试验方法中的一种或两种检测方法检测，均应执行SL62的规定。

3.3、检查孔出现岩石破碎、透水率（或渗透系数）严重超标等不正常的情况下，可采用钻孔电视技术或其他检测方法，检查孔内四壁浆液充填情况，辅助评价灌浆质量。

水利水电工程灌浆工程质量检测一灌浆工程检测内容及要求施工单位应将用于防渗墙的原材料进行自检，各原材料送检的频率及技术标准需满足表6-1的要求。

灌浆后的质量检测，应满足表6-5的要求。

表6-5灌浆工程施工单位自检要求名称检测项目检测方法质量标准检测频率标准依据频次依据灌浆工程帷幕灌浆透水率《水利水电工程钻孔压水试验规程》透水率满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》帷幕灌浆检查孔的数量可为灌浆孔总数的10%左右，一个《水工建筑物水泥灌浆施工技术规范》2（SL31）（DL5148）6.9.7 坝段或一个单元工程内至少应布置一个检查孔。

（DL5148）6.9.4基岩固结灌浆透水率满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》（DL5148）6.9.9钻孔压水试验：检查孔数量不宜少于灌浆孔总数的5%。

《水工建筑物水泥灌浆施工技术规范》（DL5148）6.9.93岩体波速和或静弹性《水利水电工程岩石试验规程》（SL264）改善程度满足设计要求设计图纸、文件4模量隧洞固结灌浆透水率《水利水电工程钻孔压水试验规程》（SL31）满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》（DL5148）7.5.5检查孔数量不宜少于灌浆孔总数的5%。

《水工建筑物水泥灌浆施工技术规范》（DL5148）7.5.5隧洞回填灌浆进（单孔：初始10min内吃浆量不大于《水工建筑物水泥灌浆施工压力隧洞每10~15m宜布置《水工建筑物水泥灌浆5吃、出）浆量10L。

双孔：出浆量小于1L/min。

技术规范》（DL5148）7.5.31个或1对检查孔，无压隧洞的检查孔可适当减少。

施工技术规范》（DL5148）7.5.26二灌浆工程现场检测方法（一）帷幕灌浆根据《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）的要求，帷幕灌浆工程的检测，应钻设检查孔，自上而下分段卡塞进行压水试验，视其透水率的大小是否满足设计要求来评价其施工质量。
