顶管施工中常遇到的问题及防治办法在顶管施工中，常常会遇到一些问题，如下所述：1、管材质量问题管材的质量是影响施工质量的重要因素之一。
如果管材质量不过关，就会导致管道的强度不足，容易出现管道变形、破裂等问题。
因此，在选择管材时，应该选择质量好的材料，并严格按照标准进行检验。
2、地质条件问题地质条件是影响顶管施工的另一个重要因素。
如果地质条件不稳定，就会导致顶管机在施工过程中遇到困难，甚至出现卡机、卡管等问题。
因此，在进行顶管施工前，应该对地质条件进行详细的勘察和分析，制定相应的施工方案。
3、施工设备问题施工设备的质量和性能也直接影响顶管施工的效果。
如果设备质量不好，就会导致施工过程中频繁出现故障，影响施工进度。
因此，在选择施工设备时，应该选择质量好、性能稳定的设备，并严格按照操作规程进行使用和维护。
4、施工管理问题施工管理是影响施工质量的重要因素之一。
如果施工管理不到位，就会导致施工过程中出现安全事故、质量问题等。
因此，在进行顶管施工时，应该加强施工管理，制定详细的施工计划和管理规程，并加强对施工人员的培训和监督。
为了避免以上问题的出现，可以采取以下防治措施：1、严格按照标准选择管材，并进行质量检验。
2、对地质条件进行详细的勘察和分析，制定相应的施工方案。
3、选择质量好、性能稳定的施工设备，并严格按照操作规程进行使用和维护。
4、加强施工管理，制定详细的施工计划和管理规程，并加强对施工人员的培训和监督。
管道轴线偏差过大可能导致管道弯曲、损坏和渗漏。
造成偏差的原因可能是地层正面阻力不均匀、顶管后背位移或不平整以及千斤顶不同步等。
为了预防这种情况，可以在施工前对地质情况进行调查并设置测力装置来指导纠偏，采用同种规格的液压千斤顶来保持顶力合力线与管道中心线相重合，加强顶管后背施工质量的控制，并随时绘制顶进曲线来指导纠偏工作。
地面沉降或隆起可能会影响管道周围建筑物、道路交通和管道等公用设施的正常使用和安全。

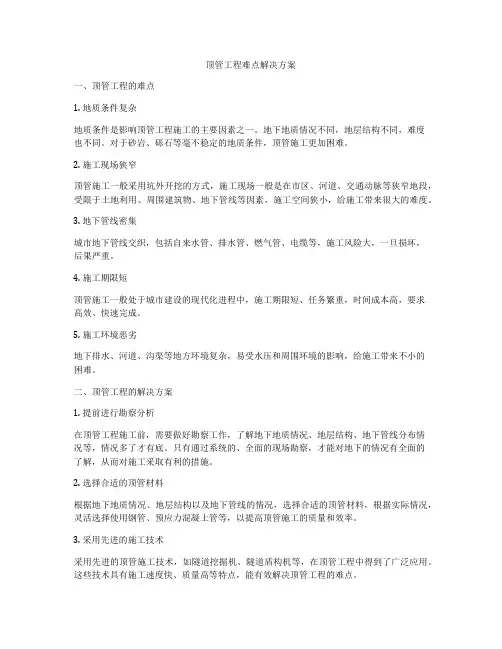

顶管工程难点解决方案一、顶管工程的难点1. 地质条件复杂地质条件是影响顶管工程施工的主要因素之一。
地下地质情况不同，地层结构不同，难度也不同。
对于砂岩、砾石等毫不稳定的地质条件，顶管施工更加困难。
2. 施工现场狭窄顶管施工一般采用坑外开挖的方式，施工现场一般是在市区、河道、交通动脉等狭窄地段，受限于土地利用、周围建筑物、地下管线等因素，施工空间狭小，给施工带来很大的难度。
3. 地下管线密集城市地下管线交织，包括自来水管、排水管、燃气管、电缆等，施工风险大，一旦损坏，后果严重。
4. 施工期限短顶管施工一般处于城市建设的现代化进程中，施工期限短、任务繁重，时间成本高，要求高效、快速完成。
5. 施工环境恶劣地下排水、河道、沟渠等地方环境复杂，易受水压和周围环境的影响，给施工带来不小的困难。
二、顶管工程的解决方案1. 提前进行勘察分析在顶管工程施工前，需要做好勘察工作，了解地下地质情况、地层结构、地下管线分布情况等，情况多了才有底。
只有通过系统的、全面的现场勘察，才能对地下的情况有全面的了解，从而对施工采取有利的措施。
2. 选择合适的顶管材料根据地下地质情况、地层结构以及地下管线的情况，选择合适的顶管材料，根据实际情况，灵活选择使用钢管、预应力混凝土管等，以提高顶管施工的质量和效率。
3. 采用先进的施工技术采用先进的顶管施工技术，如隧道挖掘机、隧道盾构机等，在顶管工程中得到了广泛应用。
这些技术具有施工速度快、质量高等特点，能有效解决顶管工程的难点。
4. 制定科学合理的施工方案在施工前，根据现场实际情况，对工程施工中的重要环节和关键节点，制定合理的施工方案，减少施工人员的失误，提高安全性。
5. 严格把控施工质量监测施工过程中的地下管线、地下水位等情况，及时调整施工方案，严格把关施工质量，确保施工安全。
6. 必要时采取技术防护措施当地质条件复杂、地下管线密集、施工环境恶劣等情况时，必要时采取技术防护措施，如设置支撑系统、井壁防渗等，保障施工安全。
顶管施工原理及重难点分析和事故案例分析一、顶管施工原理顶管是一种特殊的管道施工方法，常用于地下管道铺设。
它的工作原理是通过将管道推入地下，减少地面对交通和环境的影响。
顶管施工主要包括以下几个关键步骤：1.进入井施工：在施工开始之前，需要先打开地面并进入井中，以便安装起重设备并准备施工现场。
2.安装顶管起重设备：顶管起重设备是推动管道进行顶管作业的关键设备。
它通常由弯臂式起重机和钢丝绳组成。
3.安装顶管导向系统：顶管导向系统用于确保管道在施工过程中沿预定轨道移动。
导向系统通常包括导轨和导轨车。
4.准备推进液体：在推进顶管的过程中，需要使用推进液体来减少土壤的阻力，并确保管道顺利移动。
5.推进管道：一旦准备就绪，就可以开始推进管道。
通过起重设备的力量，管道会被推入地下，并沿着预定导轨移动。
6.固定管道：当管道推进到设定位置后，需要进行固定以确保其稳定性。
这通常包括填充填土和混凝土固定管道。
二、顶管施工的重难点分析顶管施工虽然能够有效解决地下管道施工的一些问题，但也存在一些重难点。
以下是几个常见的重难点分析：1.地质条件复杂：地下土壤的结构、稳定性和水位等因素会对顶管施工造成影响。
在复杂地质条件下，需要采取相应的措施来确保施工安全和顺利进行。
2.推进液体选择：推进液体的选择对顶管施工至关重要。
不同的土壤条件需要使用不同的推进液体，如膨润土浆、聚合物液体等。
选择合适的推进液体可以减小土体阻力，提高施工效率。
3.管道预制和连接：顶管施工需要使用预制的管道进行推进，而预制管道的制作和连接质量直接影响施工的效果和管道的使用寿命。
确保管道的质量和连接的可靠性是重要的难点。
4.地下设施保护：顶管施工可能会对地下设施造成影响，如电缆、水管等。
在施工前需要进行详细的勘察和规划，并采取相应的保护措施，以避免事故的发生。
三、顶管施工事故案例分析顶管施工中可能发生一些事故，以下是两个常见的案例分析：1. 管道漏水事故在顶管施工过程中，管道的连接处如果没有正确安装密封件，可能会发生漏水事故。
顶管工程难点解决方案概述顶管工程是一种新型的基础设施建设方式，其在城市地下空间的利用和保护方面具有重要作用。
然而，由于顶管工程的复杂性和难度，其实施过程中存在许多难点和问题。
本文将介绍一些常见的顶管工程难点及其解决方案。
难点一：立管设计顶管工程中的立管设计是一个非常重要的环节，其影响着整个工程的施工效率和运营安全。
立管的设计需要考虑到多种因素，如地质条件、管道材料、管道直径、管道数量等。
此外，立管还要满足一定的承载能力和防水性能。
解决方案：在立管设计时，应当仔细评估地质条件，确保管道的承载能力和稳定性。
同时，在管道材料的选择上，应当优先选择质量较高的材料，并进行必要的防水处理。
此外，在设计时还应充分考虑到管道的维修和保养问题，以确保工程长期运营的安全性和可靠性。
难点二：地下巷道开挖地下巷道开挖是顶管工程中的另一个难点，其施工过程需要考虑到地下水位、土层稳定性、地下管道等多种因素。
此外，由于地下狭窄、环境不好等因素的影响，巷道开挖过程中可能会出现裂隙、坍塌等问题。
解决方案：为了解决地下巷道开挖的问题，可以采用多种技术手段，如现代隧道掘进技术、大型切削机械、钻爆法等。
在开挖过程中，应当充分了解地下水位和土层稳定性等因素，并进行必要的技术调整。
此外，在巷道施工过程中还需要加强对环境保护的措施，避免对地下环境造成不良影响。
难点三：管道安装和连接顶管工程中的管道安装和连接也是一个复杂的过程，其需要考虑到管道材料、管道长度、管道数量等多种因素。
由于管道要接口密封，连接处的质量直接关系到整个工程的稳定性和运行安全。
解决方案：为了确保管道的安装和连接质量，可以采用现代化的管道安装技术，如提高管道的制造精度、加强现场质量控制、用可靠的密封材料等。
此外，在管道安装和连接过程中，还要注意加强工人的培训和管理，确保操作人员的安全和技术水平。
难点四：管道检修和维护顶管工程中的管道检修和维护也是一个重要的环节，其可以确保工程的持续稳定运行和延长工程的使用寿命。
顶管施工核心问题和解决方案4问题描述顶管施工是一个复杂且具有挑战性的过程，常常面临一些核心问题。
本文将介绍一些常见的顶管施工核心问题，并提供相应的解决方案。
问题1: 地下管线干扰在进行顶管施工时，地下已有的管线可能会干扰施工进程，增加施工难度和风险。
这些干扰包括电力线、通信线、给水排水管线等。
解决方案- 在施工前进行充分的地下管线调查和勘测，确保了解地下管线的准确位置和深度。
- 在施工过程中，采用非破坏性探测技术，如地质雷达或电磁探测仪，对地下管线进行检测。
- 针对已知的地下管线，采取适当的防护措施，如增设护套或隔离带等，以避免对其造成损坏。
问题2: 土层稳定性施工过程中，土层的稳定性是一个重要的考虑因素。
如果土层不稳定，可能导致顶管沉降、塌方等问题。
解决方案- 在施工前进行充分的地质勘察，了解土层的性质和稳定性。
- 根据土层的稳定性进行合理的支护设计，如土壤加固、喷射混凝土衬砌等。
- 在施工过程中，密切监测土层的变化，及时采取相应的措施，确保施工安全。
问题3: 施工进度控制顶管施工通常需要在有限的时间内完成，因此施工进度的控制是一个关键问题。
解决方案- 在施工前制定详细的施工计划，合理安排各个施工阶段的时间。
- 对每个施工阶段进行细致的分解，明确各个任务的时间节点和关键路径。
- 在施工过程中，进行严格的进度监控，及时调整施工计划，以确保进度的控制和施工的顺利进行。
问题4: 施工质量控制顶管施工的质量对于工程的安全和可靠性至关重要，因此质量控制是一个不可忽视的问题。
解决方案- 在施工前制定详细的质量控制计划，明确各个工序的质量要求和检验标准。
- 严格执行施工规范和质量标准，确保施工工艺的正确性和施工质量的符合性。
- 进行全程质量监控和检测，及时发现和纠正施工中的质量问题。
结论顶管施工中的核心问题需要得到妥善解决，以确保施工的顺利进行和工程的质量安全。
通过采取合适的解决方案，可以有效应对地下管线干扰、土层稳定性、施工进度控制和施工质量控制等问题。
顶管施工难点关键点措施方案顶管施工是一种较为复杂的工程施工过程，涉及到许多难点和关键点。
下面将从施工场地选择、施工过程控制、材料选择等方面提出一些措施方案来解决这些问题。
一、施工场地选择：1.地质勘察：在施工前进行详细的地质勘察，通过地质勘察得到地下情况的各种参数，包括地层结构、土质、岩层开裂等信息。
2.工程设计：根据地质勘察得到的地下情况，设计出合理的顶管施工方案。
3.原有管线的检测：在施工前，对原有地下管线进行详细的检测，以避免施工过程中对原有管线造成损坏。
二、施工过程控制：1.施工监控：在施工过程中设置专门的监控系统，对施工过程进行实时监控，及时发现和解决问题。
2.施工过程记录：在施工过程中详细记录各个环节的施工质量、施工进度等信息，以便在施工结束后进行验收和评估。
3.施工组织管理：合理安排施工人员的职责，做好施工过程的组织和管理工作。
三、材料选择：1.顶管材料的选择：根据地下情况和施工要求选择合适的顶管材料，如钢管、水泥管等。
2.润滑剂的选择：选择合适的润滑剂来降低顶管施工过程中的摩擦阻力，提高施工效率。
3.聚合物材料的应用：适当使用聚合物材料来增强顶管的承载能力和密封性能，提高顶管的使用寿命。
四、安全管理：1.健全的安全管理制度：建立健全的安全管理制度，明确各个施工环节的安全责任和安全措施。
2.培训和教育：对施工人员进行安全培训和教育，提高他们的安全意识和安全技能。
3.安全技术措施：合理使用安全设备，如安全帽、警示标志等，采取安全措施，如加固施工现场、设置安全警戒线等。
综上所述，顶管施工的难点和关键点较多，但通过合理的施工场地选择、施工过程控制、材料选择和安全管理等方面的措施，可以有效地解决这些问题，提高施工效率和质量，确保顶管施工顺利进行。
顶管施工中常遇到的问题及防治办法顶管施工是继盾构施工之后发展起来的一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，在给排水、煤气、电力、通信等管道的施工中应用越来越广泛。
但顶管施工单位施工设备、技术、管理水平参差不齐，在施工中常出现一些问题，影响施工质量。
本文以泥水平衡法顶管施工为例，对顶管施工中常遇到的问题及原因进行分析，并提出一些防治措施。
一、顶管施工的特点及工艺1、顶管施工特点（1）先进顶管施工时不用封路施工，选用的工作井与接受井又位于闲置之处，顶进过程中路上交通照常通行。
（2）不需要开挖、回填和路面修复，所以与大开挖施工对比，能降低工程总造价。
（3）泥水循环法施工避免了泥水横溢和稀泥乱堆放的不良现象，确保自然环境不受到污染，能做到文明施工。
（4）先进顶管方法是全自动摇控，不需工人在管道内工作，这样不仅消除了工人繁重的体力劳动，对工人安全也有了足够的保证。
（5）先进顶管推进过程中挖进机及管道周围处于主动土压力与被动土压力之间，故对原土干扰极少，所以不会导致路面沉降以至产生裂纹，避免了路面重修。
2、顶管施工工艺顶管施工技术是一种管道铺装技术，无需开挖地面，有具大推力的液压千斤顶可用在有遥控装置的顶管掘进机的后方，使掘进机及紧随其后的管道穿越土层，达到预先设计的位置上，这就称为顶管工程。
挖掘发生在顶管机的前方，被挖掘物质通过泥浆循环系统用泵排出，到达地表。
顶管施工的基本原理为：从地面开挖两个基坑井，然后管节从工作井安放，通过主顶千斤顶或中继间的顶推机械的顶进，推动管节从工作井预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井的预留口穿出，形成管道的施工。
目前，顶管施工常采用的施工方法分为敞开人工手掘式和密封机械式顶管施工方法，其中机械式顶管施工常用的施工方法又有泥水平衡式和土压平衡式两种，顶管施工常用的管材有砼管、钢管、玻璃夹砂钢管。
第1篇一、工程概况1. 工程名称：XX城市排水管道工程2. 工程地点：XX市XX区3. 工程规模：本工程为XX城市排水管道工程，全长约XX公里，主要建设内容包括顶管施工、管道铺设、检查井及雨水口等配套设施建设。
4. 工程特点：本工程地处城市繁华地段，施工场地狭小，周边建筑物密集，地下管线复杂，施工难度较大。
二、顶管施工概述1. 顶管施工原理：顶管施工是一种不开挖地面的管道施工方法，通过顶管机将管道从工作井中顶进至接收井，实现管道的铺设。
2. 顶管施工特点：顶管施工具有施工速度快、对周边环境影响小、适应性强等特点。
三、顶管施工方案1. 施工准备（1）施工组织成立顶管施工领导小组，负责顶管施工的组织、协调和管理工作。
（2）人员配备根据工程规模和施工要求，配备充足的施工人员，包括顶管施工技术人员、操作人员、管理人员等。
（3）设备准备根据工程需要，准备顶管机、挖掘机、运输车辆、测量仪器等设备。
2. 施工工艺（1）顶管机选择根据工程地质条件和管道直径，选择合适的顶管机。
本工程采用螺旋钻式顶管机。
（2）顶管施工流程1）现场勘查：对顶管线路进行现场勘查，了解地质条件和地下管线情况。
2）工作井施工：按照设计要求，挖掘工作井，确保井内空间满足顶管机施工要求。
3）导向系统设置：设置导向系统，确保顶管机沿设计线路顶进。
4）顶管施工：启动顶管机，按照设计要求进行顶管施工。
5）接收井施工：在顶管施工过程中，挖掘接收井，确保井内空间满足管道安装要求。
6）管道安装：将管道从接收井中拉出，进行管道安装。
7）检查井及雨水口施工：按照设计要求，施工检查井及雨水口。
8）管道试压及通水：对管道进行试压及通水试验，确保管道质量。
3. 施工质量控制（1）顶管机质量：顶管机应选用具有合格证书的产品，确保顶管机性能稳定。
（2）导向系统质量：导向系统应采用高精度导向设备，确保顶管机沿设计线路顶进。
（3）管道质量：管道材料应符合国家相关标准，确保管道质量。
顶管施工常见问题及应对措施1、导轨偏移(1)现象：基坑导轨在顶管施工过程中产生左右或高低偏移。
(2)原因：①导轨自身的强度不够，受到管子自重的压力而变形。
②导轨固定不牢靠，受到外力及震动后发生偏移。
③导轨底部所垫木板太软而产生较大变形。
(3)防治措施①对导轨进行加固或更换。
②把偏移的导轨校正过来，并用牢固的支撑把它固定。
③垫木应用硬木或用型钢、钢板，必要时可焊牢。
④对工作底板进行加固。
2、后靠背严重变形、位移或损坏(1)现象：①后靠背被主顶油缸顶得严重变形或损坏，己无法承受主顶油缸的推力。
②后靠背被顶得与后座墙一起产生位移。
③后座墙，由于复土太浅或被动土压力太小而使后座墙体产生位移影响到后靠背的稳定。
(2)防治措施：①应该用刚度好的钢结构件取代单块钢板做后靠背。
②后靠背后面的洞口要采取措施，可用刚度好的板桩或工字钢叠成“墙”垫住洞口或管口。
③后座墙后的土体采用注浆等措施加固，或者在其地面上压上钢锭，增加地面荷载。
④座墙尽量使墙脚插入到工作井底板以下深一些。
3、测量仪器移动(1)现象：用测量仪器观察标尺，偏差一下子大很多或无法找到标尺。
在大多数情况下水准气泡也不准。
(2)原因：仪器被人碰到而移动或者是固定仪器的架子有移动。
(3)防治措施：①仪器架一定要固定在基坑底板上，而且底板要牢固，不要把仪器架固定在会移动的支撑等上面。
②仪器附近应设栏杆，防止被碰，失准。
③发现仪器移动必须重新安装好，必须对原始数据做核对，确保重新安装后的仪器数据正确。
同时，还应有人复核，并做好记录。
4、管端破损(1)现象：①在顶进过程中管端内壁产生剥落。
②顶进过程中发现管端出现环形裂缝，同时有一部分内壁剥落。
(2)原因①两管的张角过大，使其受压面枳下降，压应力增加，超过管子所允许的压力。
②主顶油缸的总推力超过了管子所能承受的推力，往往发生在靠近工作井处的几节管子中。
当然后一种情况也有可能与前一种情况同时发生在一处。
③木垫环太薄或太硬。

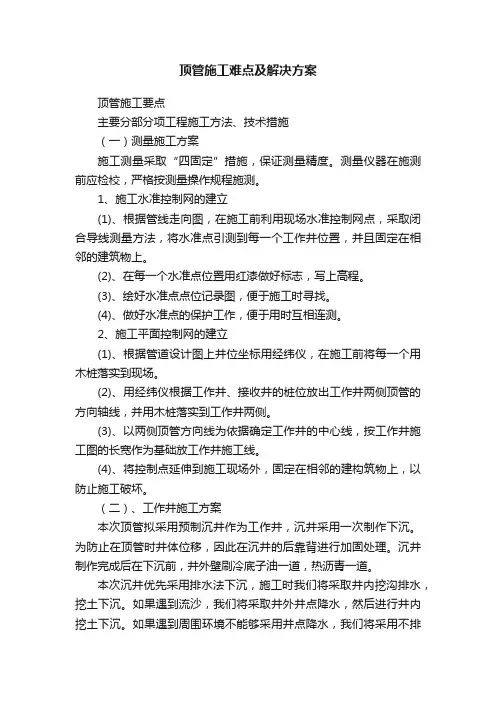

顶管施工要点主要分部分项工程施工方法、技术措施（一）测量施工方案施工测量采取“四固定”措施，保证测量精度。
测量仪器在施测前应检校，严格按测量操作规程施测。
1、施工水准控制网的建立(1)、根据管线走向图，在施工前利用现场水准控制网点，采取闭合导线测量方法，将水准点引测到每一个工作井位置，并且固定在相邻的建筑物上。
(2)、在每一个水准点位置用红漆做好标志，写上高程。
(3)、绘好水准点点位记录图，便于施工时寻找。
(4)、做好水准点的保护工作，便于用时互相连测。
2、施工平面控制网的建立(1)、根据管道设计图上井位坐标用经纬仪，在施工前将每一个用木桩落实到现场。
(2)、用经纬仪根据工作井、接收井的桩位放出工作井两侧顶管的方向轴线，并用木桩落实到工作井两侧。
(3)、以两侧顶管方向线为依据确定工作井的中心线，按工作井施工图的长宽作为基础放工作井施工线。
(4)、将控制点延伸到施工现场外，固定在相邻的建构筑物上，以防止施工破坏。
（二）、工作井施工方案本次顶管拟采用预制沉井作为工作井，沉井采用一次制作下沉。
为防止在顶管时井体位移，因此在沉井的后靠背进行加固处理。
沉井制作完成后在下沉前，井外壁刷冷底子油一道，热沥青一道。
本次沉井优先采用排水法下沉，施工时我们将采取井内挖沟排水，挖土下沉。
如果遇到流沙，我们将采取井外井点降水，然后进行井内挖土下沉。
如果遇到周围环境不能够采用井点降水，我们将采用不排水下沉。
本次工作井分矩形和圆形，根据现场顶管实际施工一次性顶管的长度确定矩形井的内部尺寸以及圆形工作井的直径。
l、工作井设计验算(1) 取DN800mm，120米为例需最大顶力计算(考虑用触变泥浆减阻)：P=K[f(2PV+2PH+PO)+2PA]PV=γ*h*D*L=1350*6*0．96*120=933120kgPH=γ(h+D/2)*D*L*tam2(45°—θ/2)=1350* (6+0．5)*0.96*120*0.52=273342 kgPO=1.1*3.14*0.08*1600*120=53053 kgP=0.3*[0.2*(2*933120+2*273342+53053)+500*0.25]=147996kg≈148T配筋验算：σ=γ[P]/A[P]=1.2*310*8*8*3.14*23=1719414N≈171．9T[P]> P满足要求(2) 后背土体验算：Ep=B/K*[0.5*Гh2 *Kp+ГHKp+2CH(kp)1/2]=2/1.1*(0.5*1350*22*0.271+1350*2*0.4*0.271+2*0.5*2*0.2711/2=1864.4KN=186.4T满足要求。
2、井体制作(1)、刃脚制作根据工作井的重量，我们计划采用半垫法进行刃脚模板施工。
采用垫架施工可以有以下的优点：A、使地基均匀承受沉井重量，避免在混凝土浇筑过程中产生突然下沉，使刃脚裂缝破坏井身结构。
B、保持沉井位置不发生倾斜和便于调整C、便于支撑和拆除模板。
(2)、井壁制作●钢筋工程：钢筋按工程进度计划进场，为保证工程质量，根据设计图纸、设计交底及图纸会审记录及施工规范要求，钢筋工程从翻样、制作抓起，对钢筋制作、绑扎二道工序，层层把关。
钢筋配料单须经工程技术负责人审核无误后，方可下料制作。
钢筋按规格品种分类堆放。
钢筋成品须经专职质检员复检后方可使用。
钢筋在施工现场利用钢筋加工机械加工成型。
井壁的钢筋绑扎分两次成型，即刃脚一次、井壁一次。
在钢筋绑扎前先搭好满堂脚手架，然后绑扎钢筋并立模。
刃脚钢筋与上层钢筋连接处，竖筋伸出1m高左右。
错开1／4并采用焊接连接方式。
A、本工程所有钢筋根据业主提供的施工图纸，及现行的国家施工验收规范在现场加工制作。
B、钢筋的成品与半成品进场须根据施工速度，做到分批进场，进场时必须有出厂合格证及物理试验报告，进场时必须挂牌，按规格分类堆放，并做好钢筋的维护工作，避免锈蚀和油污，确保钢筋洁净。
C、钢筋的数量、规格、接头位置、搭接长度、间距严格按施工图操作绑扎。
●模板工程：本沉井的模板除刃脚和底板与壁板相交处凹槽用木模外，其余均采用组合式钢模板进行拼装组合。
池壁模板均采用竖横楞配置形式。
内模用满堂脚手架固定，外模用对拉螺栓同内模固定。
对拉螺栓的间距根据计算取为600*600mm。
考虑到本井仅作为顶管用的工作井，对抗渗要求不太高，因此，对拉螺栓不考虑采用止水螺栓，所有螺栓均采用穿墙管进行配置，以提高螺栓的周转次数，降低工程造价，待模板拆除后用膨胀水泥堵住套管洞，防止漏水。
对拉螺栓计算书F1=0.22*T0*β1β2vl/2= 0.22*24*5*1.2*1.0*1=31.68KN/m2F2=RCH=24*6.32=151．68KN/m2根据计算取较小值F2=31.68KN/m2查表知M14对拉螺栓净截面积A= 144mm2对拉螺栓拉力N=F*内楞间距*外楞间距=31.68*0.36=11.4KN对拉螺栓应力σ = N/A =11.4*103/144=79.17N/mm2 < (σ) = 170N/mm2 (可)对模板配置及安装、拆除须遵循以下要求：A、模板及其支撑系统必须具有足够的强度、刚度和稳定性，对拉螺杆必须具有足够的拉力。
B、模板应根据图纸及规范要求进行合理配料。
C、模板施工前要按照设计图纸要求翻样，然后按大样图配置模板。
D、做好模板工程施工技术交底，依据图纸需交清以下几点：a、设计图中的尺寸、轴线、标高、位置等；b、预埋件、洞口的位置尺寸及规格；c、所用模板材料及支撑、对拉螺杆的品种规格及质量要求。
E、立模前要在施工缝接口处模板底部采用海绵胶条垫底封口，且模板外侧采用1：3水泥砂浆封底，模板组装时，每条板缝要用海绵胶带或海绵条粘贴，使模板接缝严密，不易漏浆。
F、模板及对拉螺杆必须有足够的强度、拉力。
对拉螺杆能可靠地承受新浇砼的侧压力，以及施工中产生的荷载。
G、洞口、预埋件安放必须平整，标高位置准确且不得遗漏，预埋件采用螺丝或电焊固定牢固。
H、模板拆除要按照模板拆除时间对照表和《砼结构工程施工及验收规范》的有关规定执行。
●混凝土工程：本工程砼拟采用现场搅拌，现场设350L搅拌机一台，试验室根据图纸要求，结合现场实际情况，进行砼强度试配，确保砼各种技术指标符合设计要求，以保证砼质量。
因此，在拌制砼过程中，将严格按试验室配合比对各种原材料进行计量。
搅拌投料次序除应符合有关规定外，外加剂的添加将严格按配合比设计要求添加，且宜滞后于水和水泥。
砼浇筑时要配专人负责模板、支撑、砼空洞等情况，有问题的在浇筑砼初凝前进行加固修补。
施工缝设置在刃脚上50cm处，在下次浇筑池壁时，首先要凿去浮浆露出石子，浇筑前洒水湿润后与结构相同标号的水泥砂浆浇捣5～10cm。
振捣砼时，振动棒插入的间距为400mm左右，振捣时间一般为15~30s，并且在20~30min后对其进行复拖振一遍，浇筑地板时为防止砼收缩裂缝，要在砼初凝前派人用木榷收水压光。
(3)、沉井下沉沉井下沉前先将井壁上的预留口用砖砌好堵牢，所有螺栓均抽除，对于个别未能去除的螺栓须用氧气割除。
外壁应保证光滑，所有螺栓孔均用砂浆堵实。
然后涂刷冷底子油一道、热沥青一道。
待井壁砼强度达到设计要求后即可准备下沉，在沉井下沉之前要做好轴线观测点和下沉标高测量点设置。
刃脚下部的砼垫层在下沉之前用空机风镐凿除，抽取时要做到对称同时进行，防止井体在初沉阶段就发生倾斜。
沉井下沉将采取不同的环境采用不同取土方式，对于紧靠河边的工作井用水力冲土吸浆的取土方式，对于无水力冲土条件的则采用人工挖土，用卷扬机将士吊出的取土方式。
沉井下沉时不管是采用水力冲土还是人工挖土，其取土方式及原理都是相同的。
取土时采用碗形挖土自重破土方式，即先挖沉井中间锅底呈碗状土形后，逐渐冲向四周刃脚留设的土堤，每层挖土厚40～50cm、宽60～80cm，相互深度保持一致高差不得大于50cm，以保证井体均匀下沉。
挖出的土方由井中心集中运出。
挖土时施工负责人根据观测人员的测量数据，随时指挥进行挖土顺序的调整。
在沉井下沉过程中须注意以下几点事项：A、井下沉位置的正确与否，与刚开始下沉时有很大关系，要特别注意保平面位置与垂直度的正确，以免继续下沉时，不易调整。
B、为减少下沉的摩擦力和以后的清淤工作，最好在下沉时在井外壁采用随下沉随填砂的方法，以减轻下沉困难。
C、挖土应分层进行，防止锅底挖得太深，或刃脚挖土太快，突沉伤人。
再挖土时刃脚处不准有人操作或行走，以避免刃脚处切土过多伤人。
D、在沉井开始下沉和将至设计标高时，周边开挖深度应小于30cm或更簿一些，避免发生倾斜。
（三）、顶管施工方案1、泥水平衡式掘进顶管方案（主要用于过河施工）(1)、泥水平衡式掘进顶管工艺流程测量确定轴线、标高---安装桁吊设备---安装后靠背---安装液压千斤顶、轨道---安装液压泵站、水泵、泥浆泵---选择并围护好泥浆沉淀池---安装掘进机头---调试电器线路---调试液压系统---安装第一节钢筋混凝土管---掘进机头穿墙进洞---启动清水泵、使高压枪冲释土体---启动泥浆泵泵出泥浆到沉淀池---通过坐标观察机头的具体位置，随时控制机头走向。
从而控制管道的走向正确，保证管道正常顶进符合设计要求。
当管道顶进时，顶力如增大较快，应用预行准备并调试好注浆系统，及时注触变泥浆进行减阻。
(2)、选择泥水平衡式掘进顶管工艺的原因A、考虑到现场地下水位比较高的地质情况，宜采用封闭式机头顶管；B、根据地质报告，该管道所处位置在淤泥质亚粘土层，含水量高，可塑性好，应采用封闭式机头顶管；C、采用封闭式机头顶管可保证顶管质量，能确保工程质量优良；D、采用封闭式机头顶管较敞开式机头顶管安全。
(3)、主要设备的安装○1、导轨的安装因为导轨是支托未入土的管段和顶铁，起导向作用，所以导轨的安装对管道的轴线和高程存在着很大的关系，须十分重视，要认真做到以下几点：A、确保导轨中心线和顶管走向轴线在一条直线上，等高或略高于该处管道的设计高程，其纵坡应于管道的设计一致。
B、导轨应牢固地固定在底板上，底板上用预埋钢板与导轨连接。
C、导轨安装的允许偏差为轴线位置：左右3mm，顶面高0±3mm，两轨间距±3mm。
○2、主油缸的安装主油缸是顶进系统的核心，安装时应注意以下几点：A、主油缸的布置原则是左右对称，主油缸轴线应与管轴线平行与后背(或后坐)垂直，油缸着力点无间隙。
B、油缸的高度应考虑到管道覆土层的深浅。
根据计算，油缸的合力中心位置在管中下方，当覆土层较厚时，顶力的合力中心要低于管中心近R/4。
覆土层较薄时，顶力合力中心要低于管子中心约R/5～R/4。
C、主油缸一般放在支架上，对于自重较轻的主油缸可不用支架。
