相对压力-饱和水及饱和蒸汽表

锅炉水蒸气的焓熵图及其使用说明本节概要水蒸气不能作为理想气体处理～对蒸气热力性质的研究～包括状态方程式、比热容、热力学能、焓和熵等参数目前还难以用纯理论方法或纯实验方法得出能直接用于工程计算的准确而实用的方程。

现多采用以实验为基础～以热力学一般关系式为工具的理论分析和实验相结合的方法～得出相关方程。

这些方程依然十分复杂～仅宜于用计算机计算。

为方便一般工程应用～由专门工作者编制出常用蒸气的热力性质表和图～供工程计算时查用。

本节介绍了由我国学者编撰的水和水蒸气热力性质表和h-s图及确定水和水蒸气热力性质的计算程序～考虑到我国的国情两者不应偏废。

本节内容2.8.1 国际水蒸气骨架表和IFC公式2.8.2 水蒸气表2.8.3 水蒸气的焓熵图2.8.4 水和水蒸气性质计算机程序简介2.8.5 例题本节习题2-13、2-14水蒸气的焓熵图利用水蒸气表确定水蒸气状态参数的优点是数值的准确度高～但由于水蒸气表上所给出的数据是不连续的～在遇到间隔中的状态时～需要用内插法求得～甚为不便。

另外～当已知状态参数不是压力或温度～或分析过程中遇到跨越两相的状态时～使用水蒸气表尤其感到不便。

为了使用上的便利～工程上根据蒸汽表上已列出的各种数值～用不同的热力参数坐标制成各种水蒸气线图～以方便工程上的计算。

除了前已述及的p-v图与T-s图以外～热工上使用较广的还有一种以焓为纵坐标、以熵为横坐标的焓熵图,即h-s图,。

水蒸气的焓熵图如图2-9所示。

图中饱和水线x =1的上方为过热蒸汽区,下方为湿蒸汽区。

h-s图中还绘制了等压线、等温线、等干度线和等容线。

在湿蒸汽区～等压线与等温线重合～是一组斜率不同的直线。

在过热蒸汽区～等压线与等温线分开～等压线为向上倾斜的曲线～而等温线是弯曲而后趋于平坦。

此外～在h-s图上还有等容线,图2-9中未画出,～在湿蒸汽区中还有等干度线。

由于等容线与等压线在延伸方向上有些近似,但更陡些,～为了便于区别～在通常的焓熵图中～常将等容线印成红线或虚线。

水,蒸汽,空气基本性质水性质性能参数水的基本物理化学性质1、水的形态、冰点、沸点：纯净的水是无色、无味、无臭的透明液体。

水在1个大气压时（105Pa），温度在0℃以下为固体，0℃为水的冰点。

从0℃-100℃之间为液体（通常情况下水呈液态），100℃以上为气体（气态水），100℃为水的沸点。

2、水的比热：把单位质量的水升高1℃所吸收的热量，叫做水的比热容，简称比热，水的比热为4.2x103[kj/kg.℃)]。

3、水的汽化热：在一定温度下单位质量的水完全变成同温度的气态水（水蒸气）所需的热量，叫做水的汽化热。

（水从液态转变为气态的过程叫做汽化，水表面的汽化现象叫做蒸发，蒸发在任何温度下都能进行）4、冰（固态水）的溶解热：单位质量的冰在熔点时（0℃）完全溶解为同温度的水所需的热量，叫做冰的溶解热。

5、水的密度：在一个大气压下（105Pa），温度为4℃时，水的密度为最大（1g/cm3），当温度低于或高于4℃时，其密度均小于1g/cm3。

6、水的压强：水对容器底部和侧壁都有压强（单位面积上受的压力叫做压强）。

水内部向各个方向都有压强；在同一深度，水向各个方向的压强相等；深度增加，水压强增大；水的密度增大，水压强也增大。

7、水的浮力：水对物体向上和向下的压力差就是水对物体的浮力。

浮力总是竖直向上的。

8、水的硬度：水的硬度是指水中含有的钙、镁、锰离子的数量（一般以碳酸钙来计算）。

硬度单位：mg/L（毫克/升），mmol/L(毫克当量/升)，PPM（个/百万），GPG（格令/加仑）9、pH值：pH值是指水的酸碱度，表示水中H+和OH-的含量比例（范围为0-14）。

人体对pH值的反应非常敏感，身体内大部分物质的pH值为6.8，血液和细胞水的pH值为7.2-7.3。

10、固体溶解物含量（TDS）：TDS是指水中溶解的所有固体物的含量，单位为mg/L或PPM。

TDS越低，表示水越纯净。

11、电导率（CND）：水的电导率（CND）是指通过水的电流除以水两边的电压差，表示水溶液传导电流的能力，其大小间接反应了水中溶解性盐类的总量，也反映了水中矿物质的总量。

工程热力学（第五版）第6章.水蒸气练习题供参习第6章水蒸汽7．1 本章基本要求理解水蒸汽的产生过程，掌握水蒸汽状态参数的计算，学会查水蒸汽图表和正确使用水蒸汽h -s 图。

掌握水蒸汽热力过程、功量、热量和状态参数的计算方法。

自学水蒸汽基本热力过程(§7-4)。

7．2 本章难点1．水蒸汽是实际气体，前面章节中适用于理想气体的计算公式，对于水蒸汽不能适用，水蒸汽状态参数的计算，只能使用水蒸汽图表和水蒸汽h-s 图。

2．理想气体的内能、焓只是温度的函数,而实际气体的内能、焓则和温度及压力都有关。

3．查水蒸汽h -s 图，要注意各热力学状态参数的单位。

7．3 例题例1：容积为0.63m 的密闭容器内盛有压力为3.6bar 的干饱和蒸汽，问蒸汽的质量为多少，若对蒸汽进行冷却，当压力降低到2bar 时，问蒸汽的干度为多少，冷却过程中由蒸汽向外传出的热量为多少解：查以压力为序的饱和蒸汽表得：1p =3.6bar 时，"1v =0.51056kg m /3 "1h =2733.8kJ /kg蒸汽质量 m=V/"1v =1.1752kg查饱和蒸汽表得：2p =2bar 时，'2v =0.0010608kg m /3 "2v =0.88592kg m /3 '2h =504.7kJ /kg ''2h =2706.9kJ /kg 在冷却过程中，工质的容积、质量不变，故冷却前干饱和蒸汽的比容等于冷却后湿蒸汽的比容即： "1v =2x v或"1v =''22'22)1(v x v x +- 由于"1v ≈''22v x =≈"2"12v v x 0.5763 取蒸汽为闭系，由闭系能量方程 w u q +?=由于是定容放热过程，故0=w所以 1212u u u q -=?=而u =h -pv 故其中：2x h =''22'22)1(h x h x +-=1773.8kJ /kg 则 3.878-=q kJ /kgQ=mq=1.1752?(-878.3) =-1032.2kJ例2：1p =50bar C t 01400=的蒸汽进入汽轮机绝热膨胀至2p =0.04bar 。

饱和湿空气：湿空气中的水蒸气已饱和, 不能再吸收水份。
pv = ps (T )
49
工程热力学 露点
露点：湿空气中的水蒸气分压力pv对应的饱和温度Td 称为露点温度, 简称露点。
pv < ps (T )
结露：定压降温到露点, 湿空气中的水蒸气饱和, 凝结 成水(过程1－2)。 结霜：Td < 0 DC
Ts=85.95 ℃ Ts=113.32 ℃
纯物质的p-T相图
p
液 固
p 流体
临界点
气 三相点
流体
固
液
临气界点 三相点
水
T
一般物质 T
工程热力学 水蒸气的定压发生过程
t < ts 未饱和水
v < v'
t = ts
t = ts
t = ts
t > ts
饱和水 饱和湿蒸汽 饱和干蒸汽 过热蒸汽
v = v' v'< v <v'' v = v'' v > v''
h, v, s
工程热力学
水和水蒸气表
两类
1、饱和水和干饱和蒸汽表 2、未饱和水和过热蒸汽表
工程热力学
34
工程热力学
35
工程热力学
表的出处和零点的规定
表依据1963年第六届国际水和水蒸气会议发表的国际骨架表编 制, IFC(国际公式化委员会)1967、1997和2005年先后发表分段 拟合的水和水蒸气热力性质公式, 但工程上仍会用到图表。 焓、内能、熵零点的规定： 原则上可任取零点, 国际上统一规定。
Thermal Process of Steam

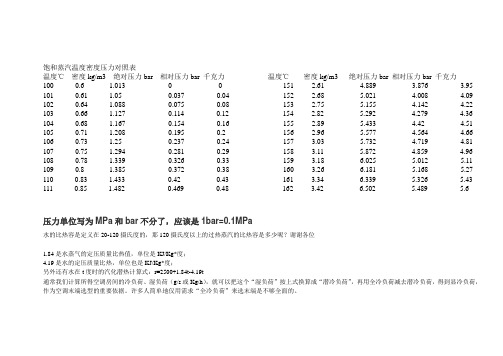

饱和蒸汽温度密度压力对照表温度℃密度kg/m3 绝对压力bar 相对压力bar 千克力温度℃密度kg/m3 绝对压力bar 相对压力bar 千克力100 0.6 1.013 0 0 151 2.61 4.889 3.876 3.95 101 0.61 1.05 0.037 0.04 152 2.68 5.021 4.008 4.09 102 0.64 1.088 0.075 0.08 153 2.75 5.155 4.142 4.22 103 0.66 1.127 0.114 0.12 154 2.82 5.292 4.279 4.36 104 0.68 1.167 0.154 0.16 155 2.89 5.433 4.42 4.51 105 0.71 1.208 0.195 0.2 156 2.96 5.577 4.564 4.66 106 0.73 1.25 0.237 0.24 157 3.03 5.732 4.719 4.81 107 0.75 1.294 0.281 0.29 158 3.11 5.872 4.859 4.96 108 0.78 1.339 0.326 0.33 159 3.18 6.025 5.012 5.11 109 0.8 1.385 0.372 0.38 160 3.26 6.181 5.168 5.27 110 0.83 1.433 0.42 0.43 161 3.34 6.339 5.326 5.43 111 0.85 1.482 0.469 0.48 162 3.42 6.502 5.489 5.6压力单位写为MPa和bar不分了，应该是1bar=0.1MPa水的比热容是定义在20-120摄氏度的，那120摄氏度以上的过热蒸汽的比热容是多少呢？谢谢各位1.84是水蒸气的定压质量比热值，单位是KJ/Kg*度；4.19是水的定压质量比热，单位也是KJ/Kg*度；另外还有水在t度时的汽化潜热计算式：r=2500+1.84t-4.19t通常我们计算所得空调房间的冷负荷、湿负荷（g/s或Kg/h），就可以把这个“湿负荷”按上式换算成“潜冷负荷”，再用全冷负荷减去潜冷负荷，得到显冷负荷，作为空调末端选型的重要依据。

010-51292072
北京永德自控科技发展有限公司
饱和蒸汽密度表:
绝对压力 饱 和 蒸 汽 饱 和 蒸 汽 绝对压力 饱 和 蒸 汽 饱 和 蒸 汽
温度 密度
温度 密度
Mpa
℃
Kg/m3
Mpa
℃
Kg/m3
0.1
99.7
0.5883
1.4
195
7.1038
0.2
120.1
1.1288
1.5
198.3
4.1616
2.1
214.8
10.535
0.9
174.3
4.6544
2.2
217.2
11.028
1.0
179.9
5.1451
2.3
219.5
11.521
1.1
184.1
5.6367
2.4
221.8
12.016
1.2
187.9
6.125
2.5
223.9
12.511
1.3
191.6
6.6143
010-51292072
表 FA2 空气的物理性质（标准大气压）
温度 密度
动力粘度
运动粘度
比热比
℃T/
-40 -20 0 5 10 15 20 25 30 40 50 60 70 80 90 100 200 300 400 500 1000
ρ ㎏/ /m3
1.514 1.395 1.292 1.269 1.247 1.225 1.204 1.184 1.165 1.127 1.109 1.060 1.029 0.9996 0.9721 0.9461 0.7461 0.6159 0.5243 0.4565 0.2772

程：
2
3
s
绝热效率（相对内效率）：
oi
wt,s wt , s
h1 h3 h1 h2
例 P1=5Mpa，t1=450C， P2=0.005Mpa， oi=0.9求x2，s2，wt，x2’，sg，wt’
h
p1
解：可逆过程1-2：
1 t1
p2
P1，t1
h1=3317kJ/kg，
s1=6.8204kJ/(kgK)
第六章 水蒸气旳热力性质和过程
第一节 概述 第二节 水旳定压汽化过程和
水蒸气旳p-v图及T-s图 第三节 水蒸气表 第四节 水蒸气旳h-s图 第五节 水蒸气旳基本热力过程
基本要求：
1。熟练掌握水蒸汽旳有关基本概念： （1）饱和水（饱和温度、饱和压力） （2）过冷度（过冷水）、过热度（过热蒸汽） （3）液体热、过热热、汽化潜热、干度、临界点 （4） 一点、两线、三区、五态 2。熟练掌握水蒸汽旳热力性质、水定压汽化过程和水蒸汽旳
2。基本原理： （1）水旳定压汽化过程(三个阶段：定压预热、定压汽化、定压过热） （2）水蒸汽旳P-V图、T-S图(一点、两线、三区、五态) （3）水蒸气表
a、饱和水（用’ 表达）和饱和水蒸汽表（用”表达）
b、未饱和水和过热水蒸气表(热力学能用 U=h-PV 来计算)
c、湿蒸汽用：Y x = X Y” + (1-X)Y’ 来计算
wt h1 h2 33172079 1238kJ / kg
h
p1 1 t1
p2 不可逆过程1-2’：
wt ' oi wt h1 h2' 1114kJ / kg
22 ‘
h2' h1 oi wt 33170.91238 2203kJ / kg

第6章 水 蒸 汽7．1 本章基本要求理解水蒸汽的产生过程，掌握水蒸汽状态参数的计算，学会查水蒸汽图表和正确使用水蒸汽h -s 图。

掌握水蒸汽热力过程、功量、热量和状态参数的计算方法。

自学水蒸汽基本热力过程(§7-4)。

7．2 本章难点1．水蒸汽是实际气体，前面章节中适用于理想气体的计算公式，对于水蒸汽不能适用，水蒸汽状态参数的计算，只能使用水蒸汽图表和水蒸汽h-s 图。

2．理想气体的内能、焓只是温度的函数,而实际气体的内能、焓则和温度及压力都有关。

3．查水蒸汽h -s 图，要注意各热力学状态参数的单位。

7．3 例题例1：容积为0.63m 的密闭容器内盛有压力为3.6bar 的干饱和蒸汽，问蒸汽的质量为多少，若对蒸汽进行冷却，当压力降低到2bar 时，问蒸汽的干度为多少，冷却过程中由蒸汽向外传出的热量为多少解：查以压力为序的饱和蒸汽表得：1p =3.6bar 时，"1v =0.51056kg m /3 "1h =2733.8kJ /kg蒸汽质量 m=V/"1v =1.1752kg查饱和蒸汽表得：2p =2bar 时，'2v =0.0010608kg m /3 "2v =0.88592kg m /3 '2h =504.7kJ /kg''2h =2706.9kJ /kg在冷却过程中，工质的容积、质量不变，故冷却前干饱和蒸汽的比容等于冷却后湿蒸汽的比容即： "1v =2x v或"1v =''22'22)1(v x v x +- 由于"1v ≈''22v x=≈"2"12v v x 0.5763 取蒸汽为闭系，由闭系能量方程 w u q +∆=由于是定容放热过程，故0=w所以 1212u u u q -=∆=而u =h -pv 故)()("11"1222v p h v p h q x x ---= 其中：2x h =''22'22)1(h x h x +-=1773.8kJ /kg则 3.878-=q kJ /kgQ=mq=1.1752⨯(-878.3) =-1032.2kJ例2：1p =50bar C t 01400=的蒸汽进入汽轮机绝热膨胀至2p =0.04bar 。

8
一、饱和温度和饱和压力
饱和状态(Saturated state) 当汽化速度=液化速度时，系统处于动 态平衡，宏观上气、液两相保持一定的相 对数量—饱和状态。 相应的温度和压力称为饱 和温度（ts）和饱和压力(PS)， 两者一一对应。 ts =f(Ps)，只有 一个独立变量。
饱和蒸汽
饱和水
9
饱和状态：汽化与凝结的动态平衡 饱和温度Ts 饱和压力ps Ts ps=1.01325bar 青藏 ps=0.6bar 一一对应
15
16
第三节
水蒸气表
饱和水与饱和水蒸气表、未饱和水与过热蒸汽表
一、饱和水与饱和水蒸气表
1. 按温度排列，附表2 tps, v’，h’，s’， v”，h”，s” 2. 按压力排列，附表3 pts, v’，h’，s’， v”，h”，s” 湿蒸汽： v’，h’，s’ v”，h”，s”
x 二、未饱和水与过热水蒸气表 t，p v， h， s u=h-pv
6
第二节 水的定压汽化过程和 水蒸气的p-v图及T-s图
汽化液化 (vaporization and liquefaction)

汽化：由液态到气态 的过程。
蒸发：在液体表面进行 的汽化过程。 沸腾：在液体表面及内 部进行的强烈汽化过程。

液化：由气相到液相 的过程。
h p1
P2=0.005Mpa，
解：可逆过程1-2：
t1 p2
1
P1，t1
2 s
h1=3317kJ/kg， s1=6.8204kJ/(kgK)
s2=s1= 6.8204kJ/(kgK)
P2
s2’=0.4762kJ/(kgK)，s2”=8.3952kJ/(kgK) h2’=137.77kJ/kg，h2”=2561.2kJ/kg

t < ts
过冷水
t = ts
饱和水
t = ts
11
t = ts
t >t s
12
湿饱和蒸汽 干饱和蒸汽 过热蒸汽
2
5-2 水定压加热汽化过程
三、水的状态分区
5-2 水定压加热汽化过程
在动力工程中水蒸气不宜 利用理想气体性质计算。 在工程计算中，通常是将 实验测得的数据，运用热 力学一般关系式，经计算 而得的数据制成蒸气图标 以供查用。
p const. t ts v v v s s s h h h
干饱和蒸汽
p const . t ts v v s s h h
过热蒸汽
p const . t ts v v s s h h
饱和水 液体分子脱离其 ＝ 表面的汽化速度
气体分子回到液 体中的凝结速度
系统处于动态平衡，宏观上气、液两相保持一定的相对 数量—饱和状态。
4
3

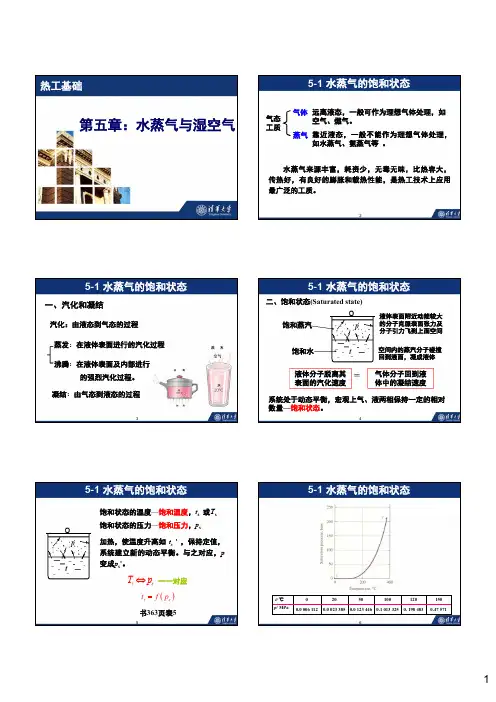

5-1 水蒸气的饱和状态
饱和状态的温度—饱和温度，ts 或Ts 饱和状态的压力—饱和压力，ps 加热，使温度升高如 ts ' ，保持定值， 系统建立新的动态平衡。与之对应， p 变成ps'。
5-1 水蒸气的饱和状态
一、汽化和凝结
汽化：由液态到气态的过程 蒸发：在液体表面进行的汽化过程 沸腾：在液体表面及内部进行 的强烈汽化过程。 凝结：由气态到液态的过程
5-1 水蒸气的饱和状态
二、饱和状态(Saturated state) 饱和蒸汽
液体表面附近动能较大 的分子克服表面张力及 分子引力飞到上面空间 空间内的蒸汽分子碰撞 回到液面，凝成液体
这个阶段所需的热量称为液体热 ql

锅炉水蒸气的焙爛图及其使用说明本节概要水蒸气不能作为理想气体处理〜对蒸气热力性质的研究〜包括状态方程式、比热容、热力学能、焙和嫡等参数LI前还难以用纯理论方法或纯实验方法得出能直接用于工程计算的准确而实用的方程。

现多采用以实验为基础〜以热力学一般关系式为工具的理论分析和实验相结合的方法〜得出相关方程。

这些方程依然十分复杂〜仅宜于用计算机讣算。

为方便一般工程应用〜山专门工作者编制出常用蒸气的热力性质表和图〜供工程计算时查用。

本节介绍了山我国学者编撰的水和水蒸气热力性质表和h-s图及确定水和水蒸气热力性质的讣算程序〜考虑到我国的国情两者不应偏废。

本节内容2. 8. 1国际水蒸气骨架表和IFC公式2. 8. 2水蒸气表2. 8.3水蒸气的焙嫡图2. 8.4水和水蒸气性质计算机程序简介2. 8. 5例题本节习题2-13. 2-14水蒸气的焙爛图利用水蒸气表确定水蒸气状态参数的优点是数值的准确度高〜但山于水蒸气表上所给出的数据是不连续的〜在遇到间隔中的状态时〜需要用内插法求得〜甚为不便。

另外〜当已知状态参数不是压力或温度〜或分析过程中遇到跨越两相的状态时〜使用水蒸气表尤其感到不便。

为了使用上的便利〜工程上根据蒸汽表上已列出的各种数值〜用不同的热力参数坐标制成各种水蒸气线图〜以方便i:程上的讣算。

除了前已述及的P-V图与T-S图以外〜热工上使用较广的还有一种以熔为纵坐标、以嫡为横坐标的熔爛图，即h-s 图，。

水蒸气的焙嫡图如图2-9所示。

图中饱和水线x =1的上方为过热蒸汽区，下方为湿蒸汽区。

h-s图中还绘制了等压线、等温线、等干度线和等容线。

在湿蒸汽区〜等压线与等温线重合〜是一组斜率不同的直线。

在过热蒸汽区〜等压线与等温线分开〜等压线为向上倾斜的曲线〜而等温线是弯曲而后趋于平坦。

此外〜在h-s图上还有等容线，图2-9中未画出，〜在湿蒸汽区中还有等干度线。

由于等容线与等压线在延伸方向上有些近似，但更陡些，〜为了便于区别〜在通常的焙爛图中〜常将等容线印成红线或虚线。

二、水蒸气的p-v 图和T-s 图在不同压力下对水进行定压加热汽化过程，可在p-v 图和T-s 图上得到一系列定压加热线。

它们全都经历上述五种状态和三个阶段。

如图10-3所示。

图10-3中标有饱和水线、干饱和蒸汽线和临界点。

（1）饱和水线：是各个压力下饱和水状态点的连线，又称下界线，沿此线干度x=0；（2）干饱和蒸汽线：是各个压力下饱和蒸汽状态点的连线，又称上界线，沿此线干度x=1；（3）临界点C ：是饱和水线和干饱和蒸汽线的交点。

图中，饱和水线和干饱和蒸汽线把水和水蒸气分为三个区： （1）未饱和水区：位于饱和水线左侧的一个较狭窄的范围内； （2）湿蒸汽区：位于饱和水线和干饱和蒸汽线之间； （3）过热蒸汽区：位于干饱和蒸汽线的右侧。

由p-v 图看出 ，随着压力升高，由于饱和水比容随压力的升高而略有增加，故饱和水线向右上方倾斜，而干饱和蒸汽比容则随压力的升高而明显减小，故干饱和蒸汽线向左上方倾斜。

即饱和水线比干饱和蒸汽线陡。

由T-s 图看出，随着压力升高，饱和温度升高，比液体热增加，而比汽化潜热随压力的升高而减小。

饱和水的比熵随压力的升高而增加，故饱和水线也向右上方倾斜。

而干饱和蒸汽线的比熵随压力的升高而减小，，故干饱和蒸汽线也向左上方倾斜。

这样随着压力的升高，同压或同温下的饱和水和饱和蒸汽的状态点越来越接p2p 1p pTa b 图和水蒸气的图s T v p ---310近，当压力达到22.115Mpa时，它们重合为一点，即临界点C。

在临界点上汽液两相差异完全消失，汽化过程不再存在，汽液相变将在瞬间完成，比汽化潜热为零。

临界参数：临界点的状态参数称为临界参数。

每种物质有不同的临界点和临界参数。

水的临界参数为：p c=22.115MPa t c=374.120C v c=0.003147m3/kg临界温度是最高的饱和温度，高于临界温度时，液态水是不可能存在的，只能是过热的水蒸气。

当t> t c时，无论压力多大，都不能用单纯压缩的方法使蒸汽液化。

60 153.717 2612.7 9.2984 30.712 2611.8 8.5537 15.336 2610.8 .566 2649.7 8.6639 16.268 2648.9 8.3422
100 172.192 2688.0 9.5120 34.418 2687.5 8.7682 17. 196 2686.9 8.4471
20 135.226 2537.7 9.0588 0.0010018 83.87 0.2963 0.0010018 83.87 0.2963
40 144.475 2575.2 9.1823 28.854 2574.0 8.4366 0.001009 167.51 0.5723
50 149.096 2593.9 9.2412 29.783 2592.9 8.4961 14.869 2591.8 8.1732
五、水和水蒸气的状态参数
1、零点规定
规定：三相点液态水热力学能及熵为零
u '273.16 0
s '273.16 0
v '273.16 0.00100021m3/kg
h ' u ' pv '
0 611.6 0.00100021
0.612J 可近似为零
2、未饱和水（t，p）
qsup h3 h2
2、汽化潜热
p/MPa γ/kJ/kg
0.001 0.01
0.1
2485.0 2392.9 2257.9
1 2013.6
10 1319.7
22.12 0
三、定熵过程
wt h1 h2
w u1 u2 h1 p1v1 h2 p2v2

空气密度
表
绝对压力 空气温度 空气密度 绝对压力 空气温度 空气密度
Mpa
摄氏度 Kg/m3 Mpa
摄氏度 Kg/m3
0.1
25
1.1691 1.4
25
16.367
0.2
25
2.3381 1.5
25
17.537
0.3
25
3.5073 1.6
25
18.706
0.4
25
4.6764 1.7
