《阿司匹林的制备》PPT课件

《阿司匹林的制备》PPT课件
《阿司匹林的制备》PPT 课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
阿司匹林的制备
阿司匹林作为一种具有镇痛、退热等成效的药物为 人人们所熟知，阿司匹林又叫乙酰水杨酸。它是白 色针状晶体，熔点为135-136oC，难溶于水。乙酰 水杨酸是由水杨酸与乙酸酐在〔85-90度〕合成的：
思考：在杂第质5是步什得么到？的如晶何体检是验否呢纯？洁？如果不纯
取少量晶体参加盛有水的试管中，滴加几滴氯化铁溶液。
物质制备的宗旨：
物质的制备条件的控制，仪器的使用。 如何别离提纯产品。 如何减少产品的损失，如何提高产率。 如何检验杂质。
【作业设计】
1、2021年高考题第28题课堂练习、讲解。 2、2021温州二模试卷第28题练习 3、梳理知识。自学P95对氨基苯磺酸的合成。
4、用心体会以物质制备为背景，考察别离 提纯实验操作。
板书设计：
教学反思：
：
杂质的检验
1、2g水杨酸，5ml乙酸酐和几滴 浓硫酸振荡，置于85-90oC水浴 中加热如图7-3。冷却至室温，既 有乙酰水杨酸晶体析出。向锥形 瓶中加50ml水，继续在冰水浴中 使其完全结晶。
分析混合物的成分：
〔乙酰水杨酸、聚合物、水杨酸、乙酸酐乙酸、
硫酸、〕 2、减压过滤，用滤液淋洗锥形瓶。再用少量的
冷水洗涤晶体几次继续抽滤，然后将晶体风干。
3、粗品加25mL饱和碳酸氢钠，搅拌至无CO2放 出，再抽滤用5-10ml蒸馏水洗涤沉淀。合并滤 液。 分析：滤液的成分？ 乙酰水盐酸钠、水杨酸钠。

阿司匹林的制备总结PPT

阿司匹林的制备总结PPT

对合成工艺的熟悉与掌握
#2
#1
#3 ——本实验组实验图片：#1，#2，#3

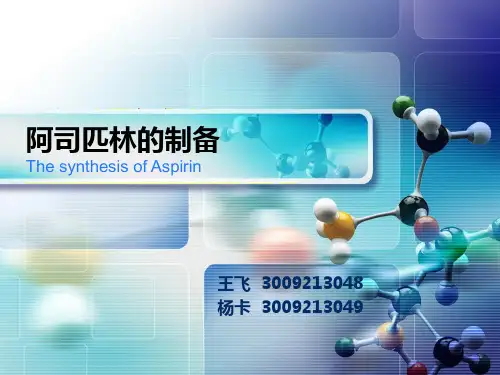

阿司匹林的制备 精制产品其他方式的尝试
方法：将粗产品用饱和NAHCO3溶液溶解，至不产生气泡 为止，减压过滤，取滤液。向滤液中滴加稀盐酸使结晶析 出。
现象：过滤后，滤纸上的物质为粘稠固体；精制产品过少。 推测：粘稠固体为副反应的脂类，但量过多，作为有机相， 对阿司匹林与水杨酸有一定溶解能力。
阿司匹林的制备
阿司匹林的制备
出勤率：100%，无迟到早退现象。 障碍： 抽滤机只有一台，抽滤胶皮管一个连接旋蒸仪，只有一个 能用，导致减压抽滤一步同学聚集，实验缓慢。 移液管未干燥完毕，导致酸酐的移取步骤滞后。
阿司匹林的制备 实验中遇到的问题与解决方案 实验中遇到的问题与解决方案: 方案
1、阿司匹林与水杨酸反应结束后，将产品倒入装有30ml水小烧杯中，有浓 重异味，开始我们并没有提醒大家，后来发现后及时告诉大家此操作在通风 橱下进行 2、重结晶操作的加水量 此步骤不易控制，因为是在水浴中进行，滴入少量水后，可能会有浑浊，但 是稍加摇晃浑浊会消失。有的组可能并没有摇晃就认为已经浑浊了，导致加 水过少，最后的产物很少。关于加水量我们之后创新部分有探讨 3、黄色油状物的出现 关于此现象我们遇见了很多次了，尤其是重结晶之后冷水浴后出现。而实验 中发现黄色油状物出现的很少，比较带实验与我们实验的不同，应该是重结 晶之后不应直接放去冰水混合物中，而是待其冷却至室温后在放去冰水中。 4、同学们所制得粗产品普遍检查水杨酸，未出现显色反应，见创新部分。
1
#4
阿司匹林的制备
编号 0.1%FeCl3 0.01%FeCl3 浓度（%） 水杨酸溶液 1 1 3 0.0325 2 2 2 0.0550 0.1% 颜色深度随浓度升高而变深 但使用0.1%已较为合适，若浓度 降低恐影响显色质量。 2 1 3 3 1 0.0775

阿司匹林ppt课件

阿司匹林ppt课件

缺血性脑卒中
01
对于缺血性脑卒中患者，阿司匹林可降低复发风险，改善预后
。
短暂性脑缺血发作（TIA）
02
阿司匹林可用于TIA患者的治疗，减少脑卒中发生的风险。
颅内动脉狭窄
03
阿司匹林联合其他治疗方法可用于颅内动脉狭窄患者的治疗，
降低脑卒中发生率。
13
阿司匹林在糖尿病中的应用
糖尿病患者心血管疾病预防
阿司匹林可用于糖尿病患者心血管疾病的预防，降低心肌梗死、 脑卒中等心血管事件的发生率。
一些研究表明，阿司匹林可能通过抑制病毒 复制或减轻病毒引起的炎症反应等途径，对 新冠病毒起到抑制作用。
阿司匹林在新冠病毒治疗中 的临床研究
目前已有一些临床试验正在探讨阿司匹林在新冠病 毒治疗中的应用，但结果尚未明确。
阿司匹林在新冠病毒预防 中的研究
一些研究表明，长期服用阿司匹林可能降低 新冠病毒感染的风险和严重程度，但仍需进 一步证实。
与甲氨蝶呤合用
阿司匹林与甲氨蝶呤合用时，可能增加甲氨 蝶呤的毒性作用，导致骨髓抑制和肝功能损 害。如需合用，请密切监测血常规和肝功能 指标并及时调整药物剂量。
18
05
阿司匹林的最新研究进展
2024/1/25
19
阿司匹林在癌症预防中的研究
01
阿司匹林对癌症预防的机制研究
通过抑制环氧化酶（COX）活性，减少前列腺素等炎症介质的合成，从
03
04
分离与纯化
采用适当的分离技术，如萃取、 重结晶等，对阿司匹林粗品进行 纯化。
9
阿司匹林的质量控制
质量标准
参照国家药品质量标准， 对阿司匹林的性状、鉴别 、检查、含量测定等方面 进行严格控制。

阿司匹林工艺流程课件

阿司匹林工艺流程课件
原料检验 对原料进行质量检验，确保原料的质量符合生产 要求。
原料储存 合理储存原料，防止原料受潮、变质或被污染。
生产过程中的质量控制
工艺控制
严格按照生产工艺进行操作，确保生产过程中的 温度、压力、时间等参数符合要求。
设备维护
定期对生产设备进行维护和保养，确保设备的正 常运行。
清洁卫生
保持生产环境的清洁卫生，防止交叉污染。
通过结晶分离出阿司匹林。
操作步骤
将酰化反应产物冷却至室温，加 入一定量的浓硫酸，搅拌均匀后 放入结晶罐中进行结晶。结晶完 成后，将晶体与母液分离，母液
回收利用。
注意事项
酸化及结晶过程中应严格控制硫 酸的加入量和结晶温度，避免因 硫酸过量或结晶温度过高导致阿
司匹林损失或产品质量下降。
离心甩干与枯燥
操作步骤
储存条件的要求
阿司匹林应存放在干燥、阴凉、 通风良好的地方，避免阳光直射
和高温。
储存温度应控制在25℃以下， 相对湿度应控制在70%以下。
储存过程中应定期检查药品的外 观、质量和有效期，确保药品质
量符合标准。
05
阿司匹林的安全生产与环境 保护
安全生产措施
严格遵守安全操作
规程
确保员工熟悉并遵守阿司匹林生 产过程中的安全操作规程，降低 事故风险。
废气处理
对生产过程中产生的废气进行治理，减少对大气环境的污染。
应急处理措施
制定应急预案
针对可能发生的生产事故和环境事故，制定详细的应急预案，明确 应急组织、救援程序和资源调配。
定期进行应急演练
组织员工进行定期的应急演练，提高员工应对突发情况的能力和自 救互救能力。
配备应急救援设施
在生产现场配备必要的应急救援设施，如灭火器、急救箱等，确保在 紧急情况下能够迅速有效地进行救援。

阿司匹林肠溶片PPT课件

阿司匹林肠溶片PPT课件

03
阿司匹林肠溶片的研制
随着医药科技的发展，人们发现阿司匹林对胃肠道有一定的刺激作用。
为减少这种副作用，科学家们研制出了阿司匹林肠溶片，使其在肠道内
溶解，减少对胃的刺激。
市场需求
解热镇痛市场
阿司匹林作为一种常见的解热镇痛药，市场需求稳定，尤其在感冒、发烧等常见病症的治 疗中具有重要地位。
抗炎抗风湿市场
阿司匹林肠溶片ppt 课件
• 阿司匹林肠溶片概述 • 阿司匹林肠溶片药理作用 • 阿司匹林肠溶片临床应用 • 阿司匹林肠溶片生产工艺及质量
控制
ห้องสมุดไป่ตู้
目录
• 阿司匹林肠溶片市场现状与前景 分析
• 阿司匹林肠溶片相关法规与政策 解读
目录
01
阿司匹林肠溶片概述
定义与性质
阿司匹林肠溶片定义
阿司匹林肠溶片是一种非处方药，主 要成分为阿司匹林，属于解热镇痛抗 炎药。
03
阿司匹林肠溶片临床应用
适应症
心血管疾病预防
阿司匹林肠溶片可用于降低心肌 梗死、脑卒中等心血管事件的风
险。
疼痛缓解
对于轻度至中度的疼痛，如头痛、 牙痛、关节痛等，阿司匹林具有
镇痛作用。
炎症控制
阿司匹林具有抗炎作用，可用于 治疗风湿性关节炎等炎症性疾病。
用法用量
口服给药
阿司匹林肠溶片需口服给药，一般建议在饭后服 用以减少胃肠道不适。
02
阿司匹林肠溶片药理作用
镇痛作用
抑制前列腺素合成
对痛经的缓解
阿司匹林通过抑制环氧化酶，减少前 列腺素合成，从而发挥镇痛作用。
阿司匹林也可缓解痛经引起的疼痛。
对外周性疼痛有效
阿司匹林对头痛、牙痛、神经痛、肌 肉痛等外周性疼痛有良好的镇痛效果。

公开课阿司匹林的制备课件

在使用阿司匹林前，建议进行过敏测试，确保无过敏反应。
出血风险
皮肤出血
阿司匹林可能增加皮肤出血的风险，如紫癜 、淤斑等。
鼻出血
使用阿司匹林可能导致频繁或难以控制的鼻 出血。
肠道出血
长期使用阿司匹林可能增加肠道出血的风险 ，如胃溃疡或肠道炎症。
药物相互作用
与非甾体抗炎药合用
阿司匹林与非甾体抗炎药（如布洛芬）合用可能增加 胃肠道出血风险。
03
阿司匹林的生产工艺流程
原料准备
原料
乙酸酐、水杨酸、氢氧化钠、碳酸氢钠、活性炭、盐酸
准备步骤
按照配方比例称取适量的乙酸酐、水杨酸、氢氧化钠、碳酸氢钠，将水杨酸溶解于适量的水中，加入 氢氧化钠溶液搅拌均匀，再加入碳酸氢钠溶液搅拌均匀，最后加入适量的活性炭脱色。
合成反应
反应方程式
$ext{水杨酸} + ext{乙酸酐} rightarrow ext{阿司匹林} + ext{水}$
阿司匹林通过抑制环氧化酶和血栓烷A2的合成发 挥解热、镇痛、抗炎和抗血小板聚集的作用。
2
阿司匹林主要药理作用是抑制前列腺素、缓激肽 等物质的合成与释放，从而达到抗炎、抗风湿、 抗血小板聚集等作用。
3
阿司匹林在心血管疾病预防中发挥重要作用，能 够降低心肌梗死、脑卒中等心血管事件的发生风 险。
02
阿司匹林的制备方法
预防心血管事件复发
对于已经发生过心脑血管事件的患者，长 期使用阿司匹林可以预防疾病复发。
解热镇痛
缓解轻度至中度疼痛
阿司匹林具有解热镇痛作用，可用于缓解头 痛、关节痛、肌肉痛等轻度至中度疼痛。
退烧
阿司匹林也常用于退烧，尤其对于感冒引起 的发热，具有一定的降温作用。

阿司匹林的制备 PPT


实验仪器与试剂
仪器 试剂
250mL锥形瓶（烘干），10mL量 筒（烘干），布氏漏斗，吸滤瓶， 水泵，水浴锅，温度计
水 杨 酸 ， 冰 醋 酸 ， 85 ％ 磷 酸 ， 饱和碳酸氢钠溶液，浓盐酸，1 ％ 氯化铁溶液
阿司匹林制备图解
实验步骤
一 阿 司 匹 林 的 制 备
取把当取 入出锥乙，形22酸.5加瓶00蒸g入放m水汽2在L0停杨干m冰止酸L水燥放水，中锥出，以1后冷形0加，.却瓶0速将m后一结锥即L只冰晶形有。，瓶结醋如从晶先酸果生水后，不成浴再加，中结 晶加，可入用5滴玻棒85磨%擦磷锥酸形作瓶催的化内壁剂并。将将锥锥形形瓶 置瓶于冰放浴在中7冷5℃却左以使右结的晶水产浴生锅。待内结加晶热完，全 后并减压用过玻滤璃，棒滤不渣即断为搅粗拌产锥品形。待瓶滤中液的抽液干 时离重将体 得 酸粗减复子产慢几水蒸，完物抽次均汽保全转滤匀，放持。移速地继出该在到度倒续，温表加，在抽用面度将吸晶热皿以25将体的5m上除溶上mL条风去剂，i经n干件尽，洗冰剩。下量涤浴使余抽晶冷有反醋干体却一应酸，。过些进。如然的醋行去后此
出 滤中5液，m，减，用L将在压倒取5水粗搅～过入几的拌产1滤预0试下物粒c，先m加转管副盛晶3入移水中有产粒2到冲4物，5～m加1洗聚加05L漏0合c饱入入mm斗物和3L盛1，应浓烧碳～有合被盐酸杯2并酸滤 与 搅钠 无 （滴无拌10二溶饱将颜均1氧c％液和烧匀色m化，N杯，3反氯a碳水继置即H应气化配C续于有O。泡成铁搅冰乙3生的溶拌浴酰溶成溶液几中水液。液溶冷分杨，的却酸解钟观烧，沉乙，察杯使淀酰直有中析结至水出晶，。 完杨全酸。，减取不压少溶过许解滤干水，燥杨尽酸量后聚抽的去合晶滤物体液，进，以再 用此行冷提红水纯洗外乙涤光酰2谱～水3分杨次酸析，。抽）干水分。将晶

《阿司匹林的制备》课件


制备步骤
1
步骤一
将水杨酸与乙酸酐Байду номын сангаас入反应瓶中，加热
步骤二
2
至反应温度。
加入催化剂，促使反应进行。
3
步骤三
进行水解，将反应产物纯化。
实验材料和设备
材料
水杨酸、乙酸酐、催化剂
设备
反应瓶、加热器、纯化设备
反应过程及机理
反应过程中，水杨酸与乙酸酐在催化剂作用下发生酰化反应，生成阿司匹林。该反应是一个酸性催化的酯化反 应。
《阿司匹林的制备》PPT 课件
阿司匹林是一种常用的非处方药，本课件将介绍阿司匹林的制备原理、步骤、 实验材料和设备、反应过程及机理、实验结果分析、应用及进一步研究方向 以及结论及展望。
阿司匹林的制备原理
阿司匹林的制备原理基于水解酸性酰化反应，通过将水杨酸与乙酸酐反应，得到具有镇痛和退热作用的阿司匹 林。
实验结果分析
分析实验结果可得到阿司匹林的产率、纯度以及其他物理化学性质。根据实 验结果确定制备工艺的优化方向。
应用及进一步研究方向
阿司匹林具有广泛的应用，如镇痛、退热、抗血栓等。进一步研究可以探索 其新的应用领域，如抗癌、抗炎等。
结论及展望
阿司匹林的制备是一种有效且经济的方法，具有重要的临床应用价值。未来的研究可以进一步改进制备工艺以 提高产率和纯度。

阿司匹林的制备 ppt课件


2
阿司匹林的结构和分析
阿司匹林的分子式是C8H8O4，分子量是152，结构简式 是 。在一个阿司匹林分子中，有一个苯环，一个羧基， 一个酯基，并且羧基和酯基连接在苯环的相邻的两个碳原 子上。
阿司匹林结构中含有羧基，因此阿司匹林具有酸的通性。 阿司匹林分子中又有一个酯基，因而它又可以在无机酸或 碱的催化并微热（水浴）条件下，水解生成水杨酸 和乙 酸CH3COOH。生成的水杨酸结构中由于有游离的酚羟基， 因而可以和起显色反应。有的阿司匹林片有醋酸臭味，就 是因为阿司匹林在保存过程中，贮存不当，与空气中的水 蒸气接触，缓慢发生水解作用，生成了醋酸CH3COOH。
.制备工艺
将酚甲酸投入吡啶中，加温使溶，乃用冰冷剂 使冷，次徐加乙酰氯，初滴入时其物料即变为 浆体，次为液体，后又变浓。于水浴锅上加热 10分钟，倾于冰上，并搅拌使粘稠液体变为固 体，粉碎→水洗并于60～70℃下干燥得粗制品 约13份，在苯中重结晶可得纯品。
ppt课件
9
实验室通常采用水杨酸和乙酸酐
ppt课件
13
反应方程式
ppt课件
14
副反应
水杨酸乙酸酐乙酰水杨酸乙酸 反应温度应控制在75～80℃左右，温度过
高易发•∶生下列副反应： 产生的副产品：水杨酸乙酸酐乙酰水杨酸
乙酸
ppt课件
15
实验步骤
⑴酰化在干燥的锥形瓶［1］中加入4.3g水杨酸和6mL乙酸酐，再滴入7 滴浓硫酸［2］，立即配上带有100℃温度计的塞子（温度计插入物料之 中）。混匀后置于水浴中加热，在充分振摇下缓慢升温至75℃。保持此 温度反应15min，期间仍不断振摇。最后提高反应温度至80℃，再反应 5min，使反应进行完全。
ppt课件
